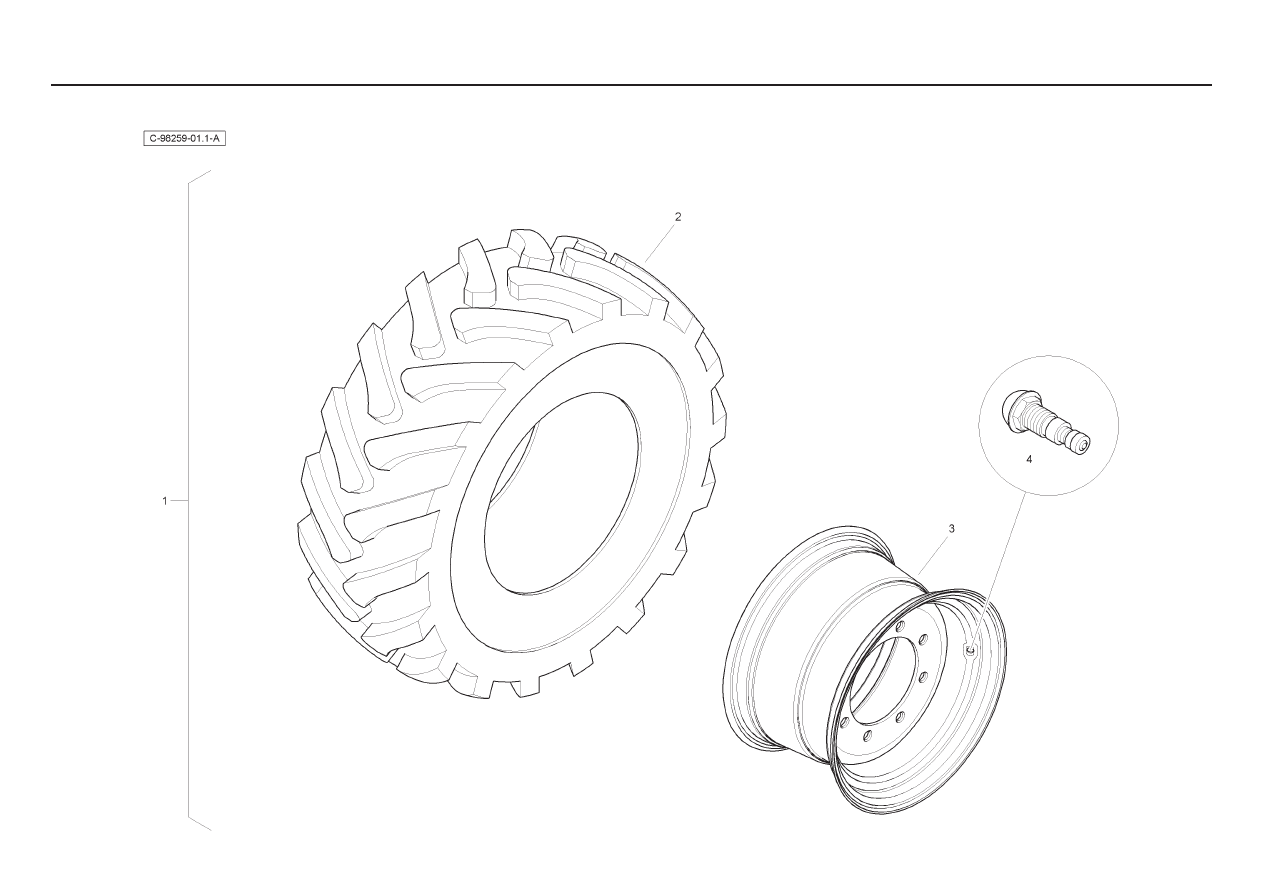

Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 48

- Front - Yellow

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111463M91Y02

1

Wheel Assy

Roue Et Pneu

Rad Mit Bereifg

Rueda, Conj.

2  6110757M1

1 Tyre

Pneu

Reifen

Neumático

3

842537M1

1

Valve

Soupape

Ventilspindel

Válvula De Inflado

4

6111376M91Y02

1

Wheel Rim

Roue

Rad

Rueda

- Narrow - 3 Piece

Item Part No.

Qty.

English

French

German

Spanish

Remarks

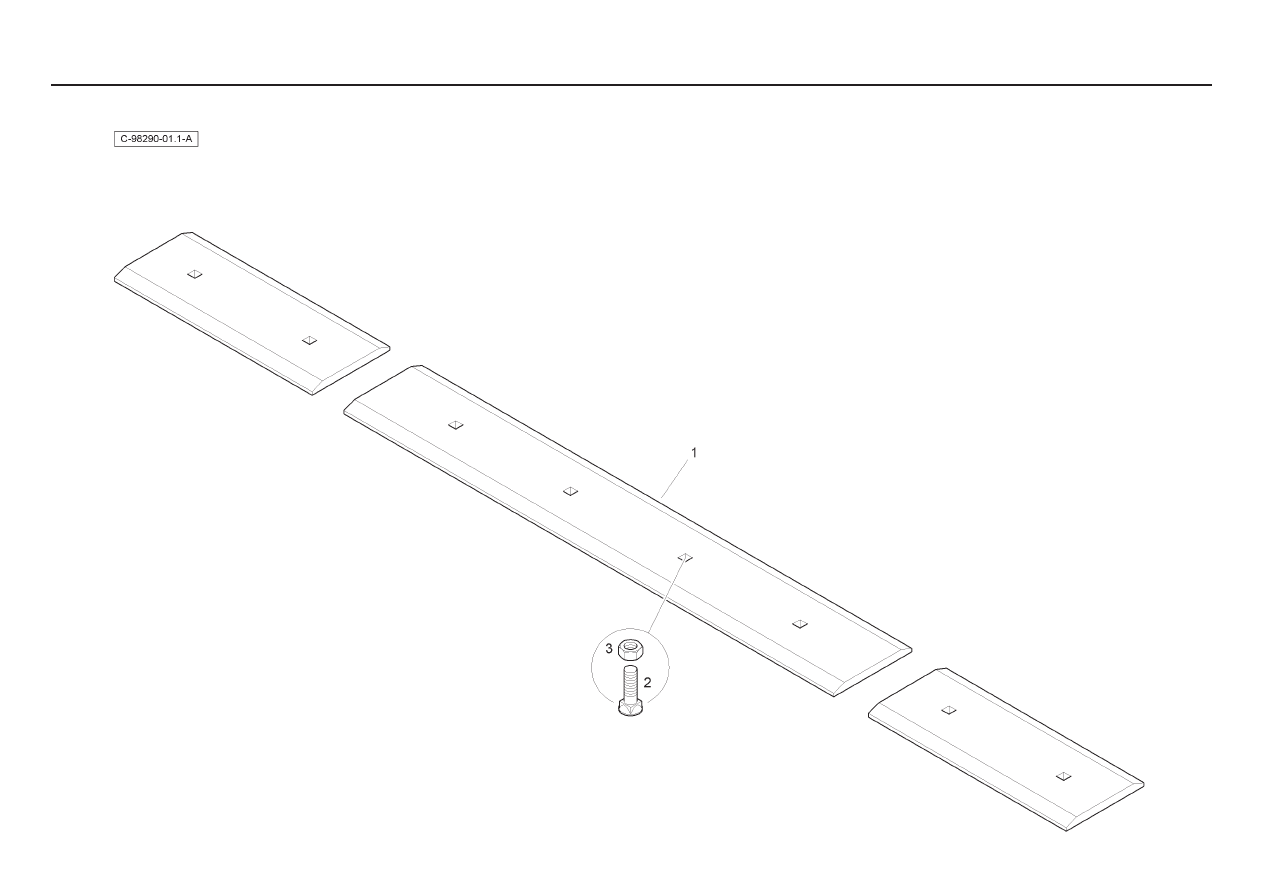

1

6111277M1

2

Outer Blade

Lame

Klinge

Hoja

2

6111276M1

1

Centre Blade

Lame

Klinge

Hoja

3  6112243M1

8 Bolt

Boulon

Maschschraube

Perno

4

339034X1

8

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

- Wide - 3 Piece

Item Part No.

Qty.

English

French

German

Spanish

Remarks

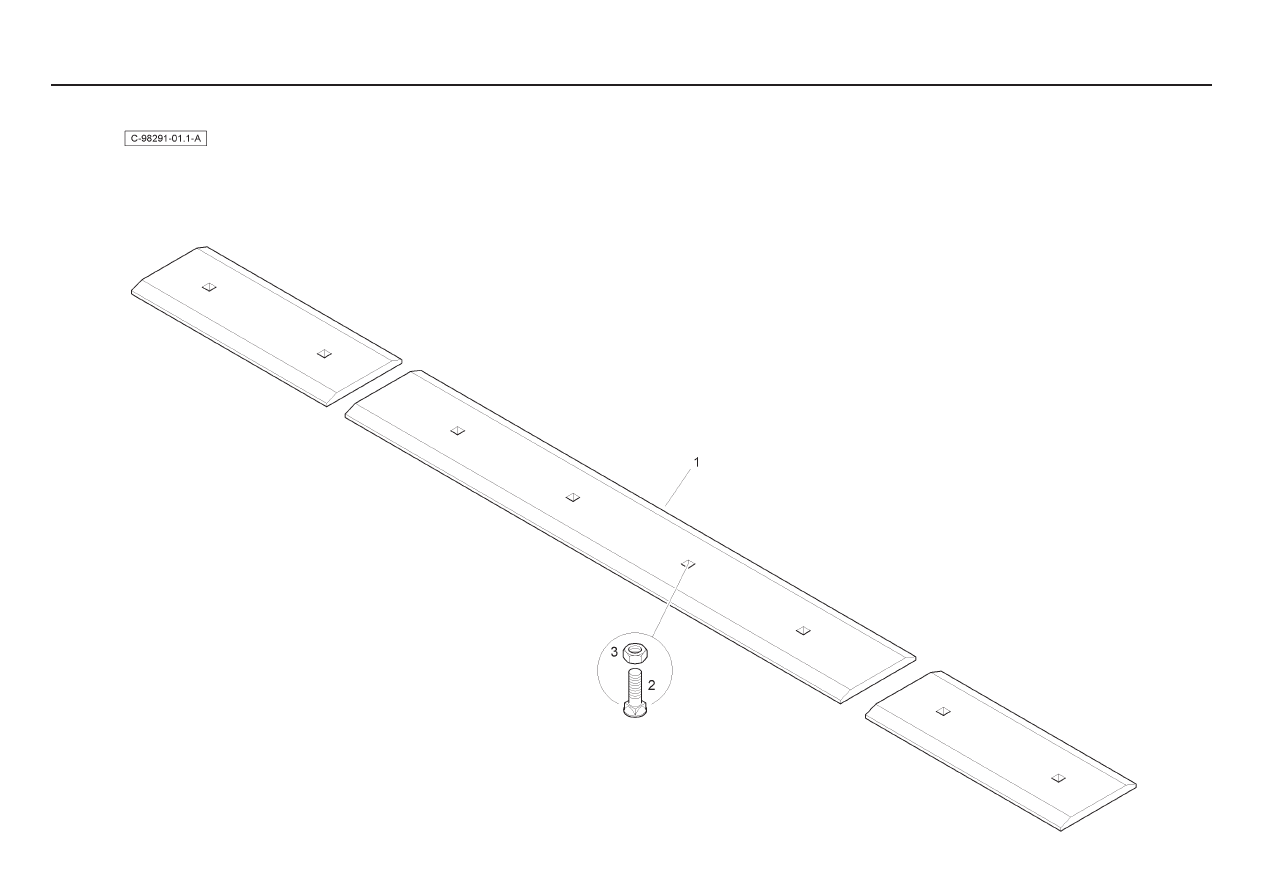

1

6111275M1

2

Outer Blade

Lame

Klinge

Hoja

2

6111274M1

1

Centre Blade

Lame

Klinge

Hoja

3  6112243M1

8 Bolt

Boulon

Maschschraube

Perno

4

339034X1

8

Nut

Ecrou Métrique

Mutter Metrisch

Tuerca

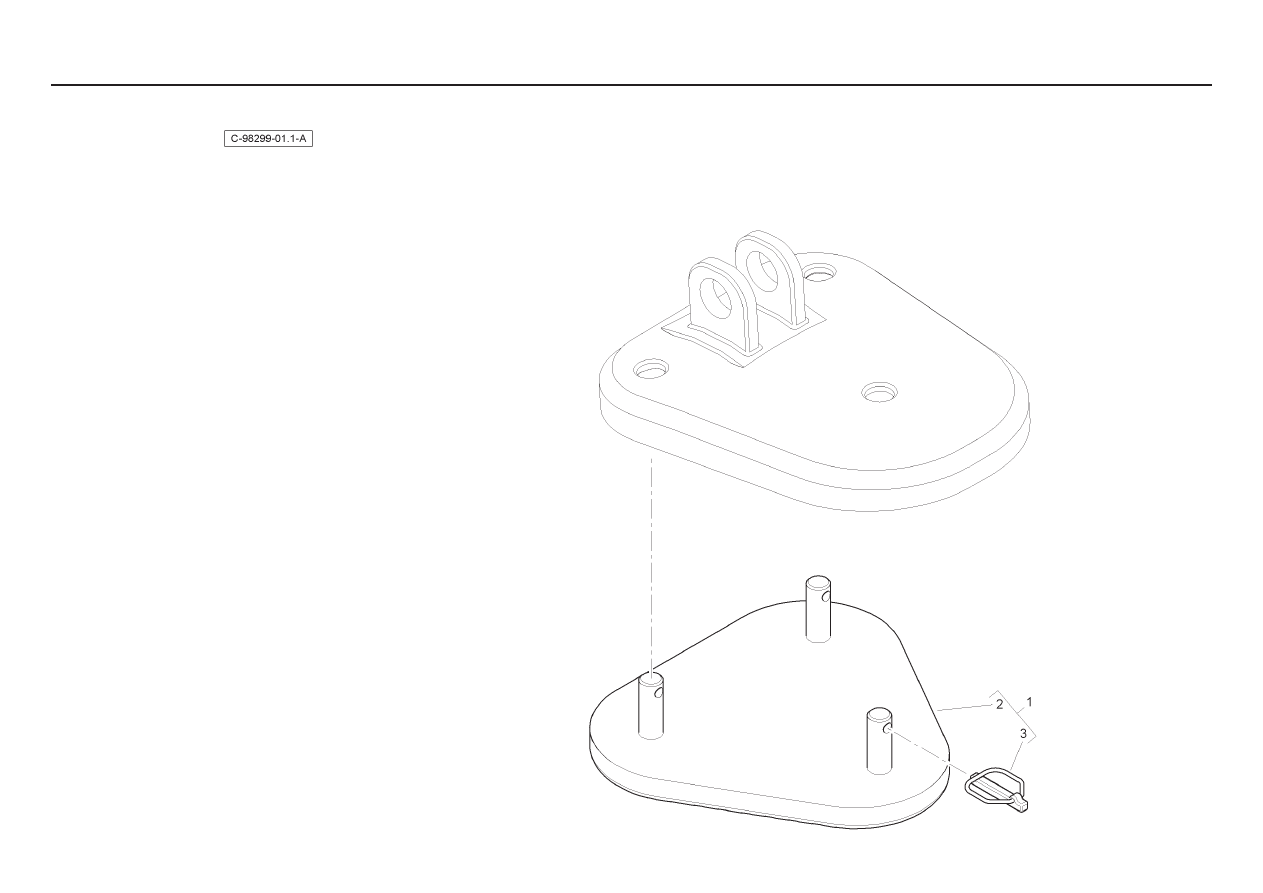

- Sideshift

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111279M91

2

Street Pad Assembly

Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

2

6111280M1

1

Pad

Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

3

3516522M91

3

Safety Pin

Goupille D´Arrêt

Klappstecker

Pasador De Parada

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

-

0

Not Serviced

Non Entretenu

Nicht Instand Gehalten

No Mantenido

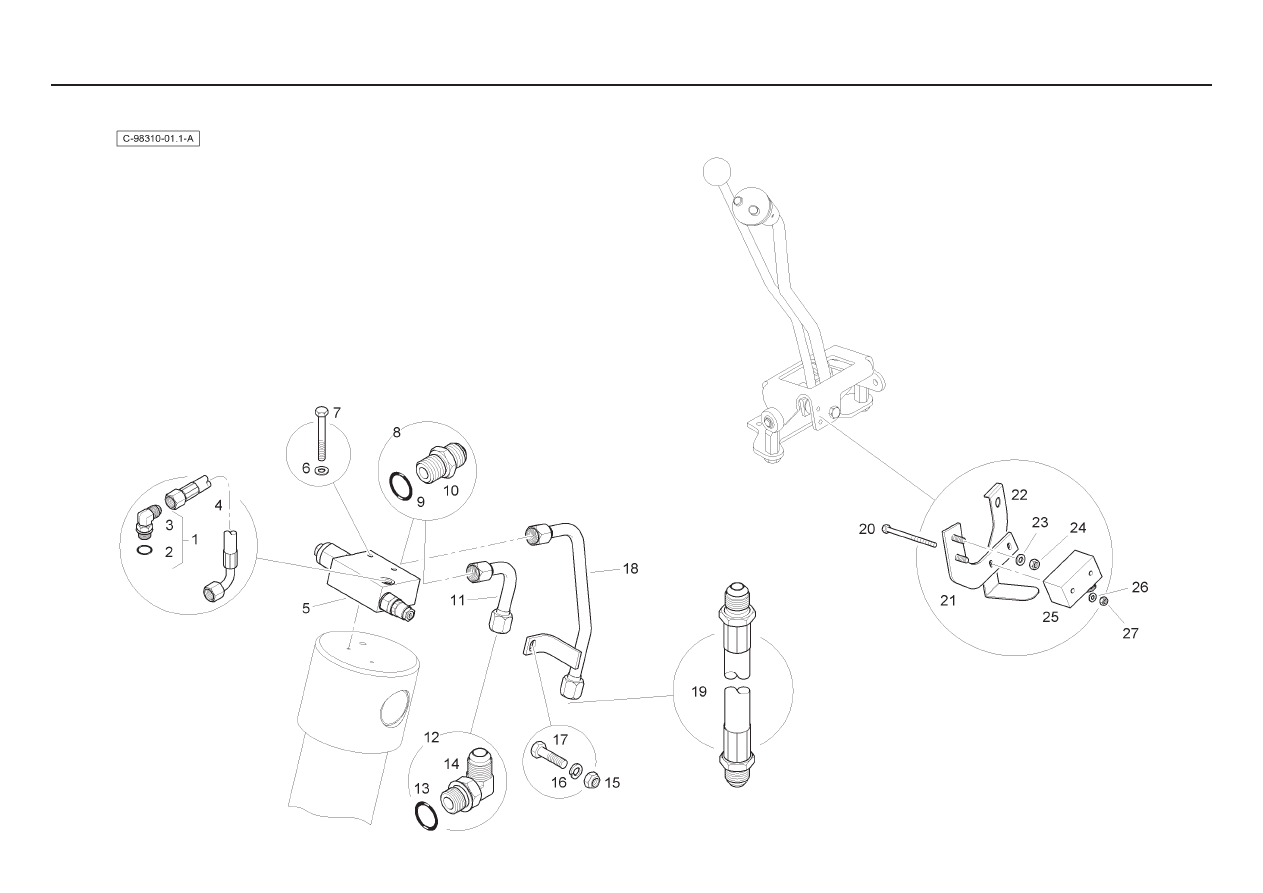

- Loader - Bucket Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  358760X91

1 Elbow

Coude

Kniestück

Codo

2

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

3  -

1 Elbow

Coude

Kniestück

Codo

4  6114808M91

1 Hose

Durit

Schlauch

Flexible

5  6114069M91

1 Valve

Soupape

Ventil

Válvula

6  390971X1

2 Washer

Rondelle

Scheibe

Arandela

7  391884X1

2 Bolt

Boulon

Schraubbolzen

Perno

8

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

9

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

10  -

1 Union

Raccord

Verschraubung

Racor

11  6114803M91

1 Tube

Tube

Rohr

Tubo

12  835007M91

1 Elbow

Coude

Kniestück

Codo

13

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14  -

1 Elbow

Coude

Kniestück

Codo

15  394367X1

1 Nut

Ecrou

Mutter

Tuerca

16  339374X1

1 Washer

Rondelle

Scheibe

Arandela

17  339337X1

1 Bolt

Boulon

Schraubbolzen

Perno

18  6114804M91

1 Tube

Tube

Rohr

Tubo

19  6114028M91

1 Hose

Durit

Schlauch

Flexible

20  3522433M2

2 Bolt

Boulon

Schraubbolzen

Perno

21

6109602M91

1

Plate

Plaque

Platte

Placa, Conj.

22

6109603M1

1

Actuator

Vérin

Steuermechanismus

Mecanismo De Mando

23  390469X1

2 Washer

Rondelle

Scheibe

Arandela

24  3005823X1

2 Nut

Ecrou

Mutter

Tuerca

25

6102075M91

1

Micro Switch

Ensemble Commutat.

Mikroschalter

Conmutador, Conj.

26  390752X1

2 Washer

Rondelle

Scheibe

Arandela

27  391216X1

2 Nut

Ecrou

Mutter

Tuerca

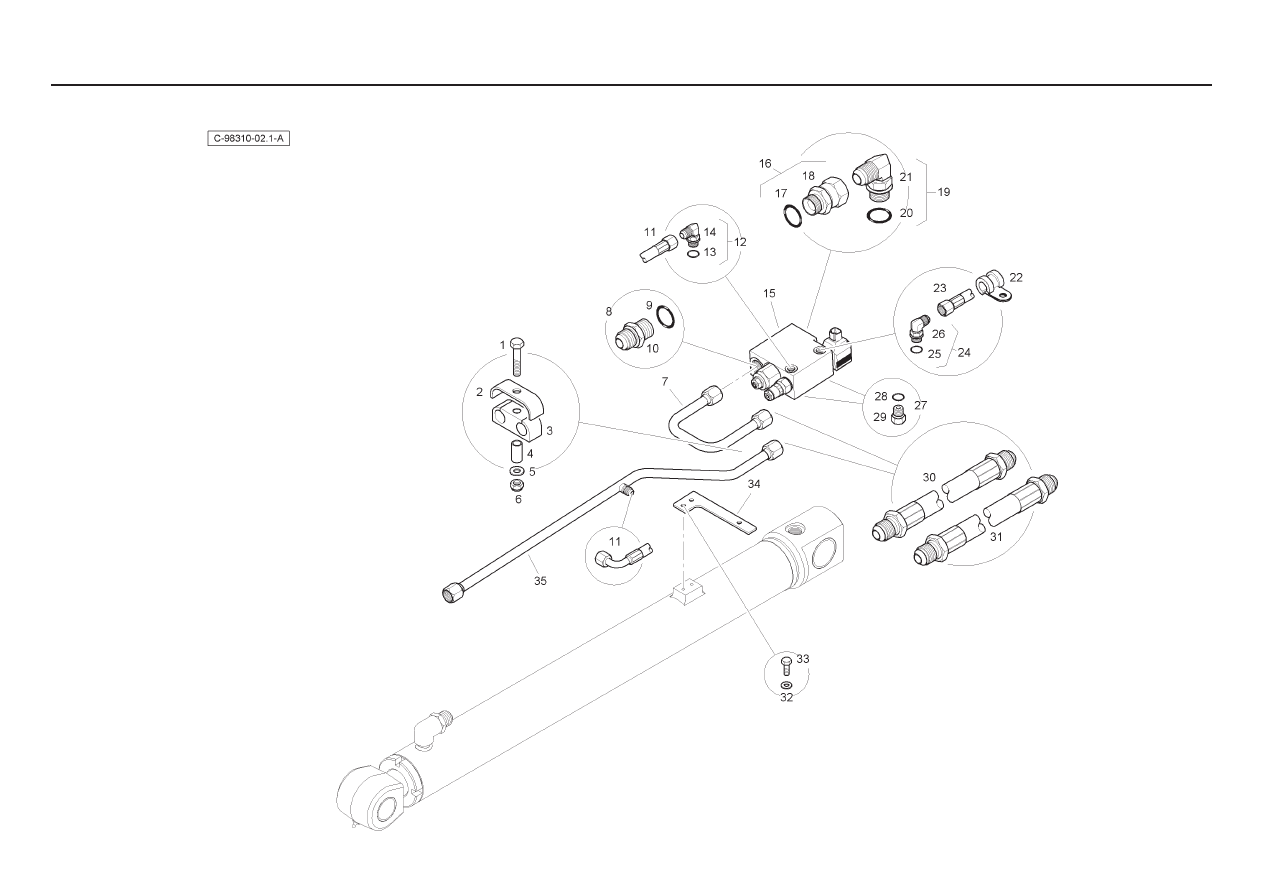

- Loader - Lift Cylinder

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  339010X1

2 Bolt

Boulon

Schraubbolzen

Perno

2  6114127M1

2 Stirrup

Etrier

Bügel

Estribo

3  6114129M1

2 Clamp

Collier

Halteschelle

Abrazadera

4  6114128M1

2 Sleeve

Manchon

Hülse

Mancha

5  390972X1

2 Washer

Rondelle

Scheibe

Arandela

6  394367X1

2 Nut

Ecrou

Mutter

Tuerca

7  6114807M91

2 Tube

Tube

Rohr

Tubo

8

835013M91

2

Connector

Raccord

Schraubanschluss

Conexión, Conj.

9

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

10  -

1 Union

Raccord

Verschraubung

Racor

11  6114809M91

2 Hose

Durit

Schlauch

Flexible

12  358760X91

2 Elbow

Coude

Kniestück

Codo

13

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

14  -

1 Elbow

Coude

Kniestück

Codo

15  6114070M91

2 Valve

Soupape

Ventil

Válvula

16

6109935M91

2

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

17

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

18

-

1

Connector

Ensemble Connexion

Doppelnippel

Conexión, Conj.

19  835007M91

2 Elbow

Coude

Kniestück

Codo

20

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

21  -

1 Elbow

Coude

Kniestück

Codo

22

T115355

4

P Clip

Circlip

Schelle

Clip

23  6114810M91

1 Hose

Durit

Schlauch

Flexible

24  358760X91

2 Elbow

Coude

Kniestück

Codo

25

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

26  -

1 Elbow

Coude

Kniestück

Codo

27  358722X91

4 Plug

Bouchon

Stopfen

Tapón

28

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

29  -

1 Plug

Bouchon

VerschlStopfen

Tapón

30  6114017M91

2 Hose

Durit

Schlauch

Flexible

31  6114018M91

2 Hose

Durit

Schlauch

Flexible

32  390971X1

4 Washer

Rondelle

Scheibe

Arandela

33  339560X1

4 Bolt

Boulon

Schraubbolzen

Perno

34

6114805M1

2

Plate

Plaque

Platte

Placa, Conj.

35  6114806M91

2 Tube

Tube

Rohr

Tubo

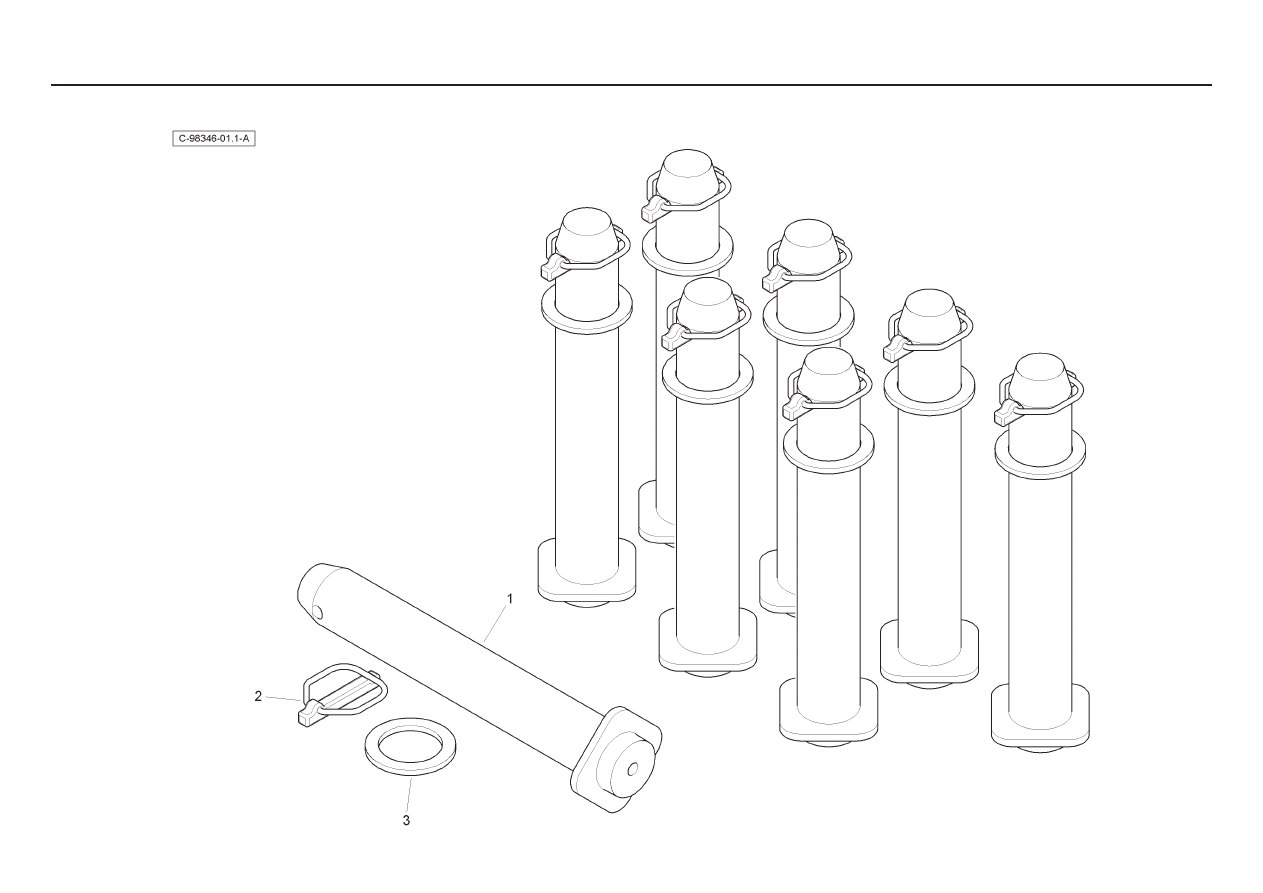

- 3 Sets

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3516519M94

6 Pin

Axe

Bolzen

Pasador

2

3516522M91

6

Linch Pin

Goupille D´Arrêt

Klappstecker

Pasador De Parada

3  3501790M1

6 Washer

Rondelle

Scheibe

Arandela

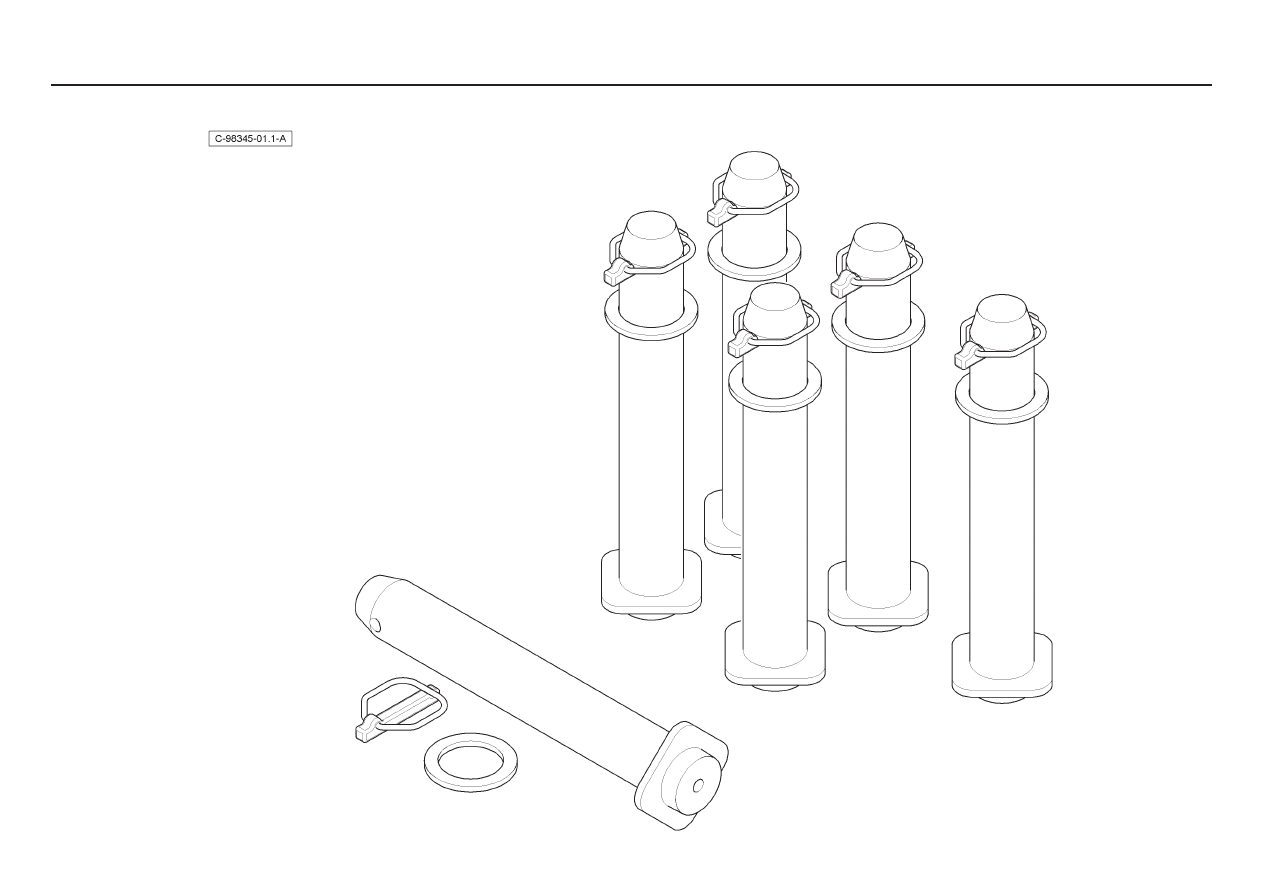

- 4 Sets

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  3516519M94

8 Pin

Axe

Bolzen

Pasador

2

3516522M91

8

Linch Pin

Goupille D´Arrêt

Klappstecker

Pasador De Parada

3  3501790M1

8 Washer

Rondelle

Scheibe

Arandela

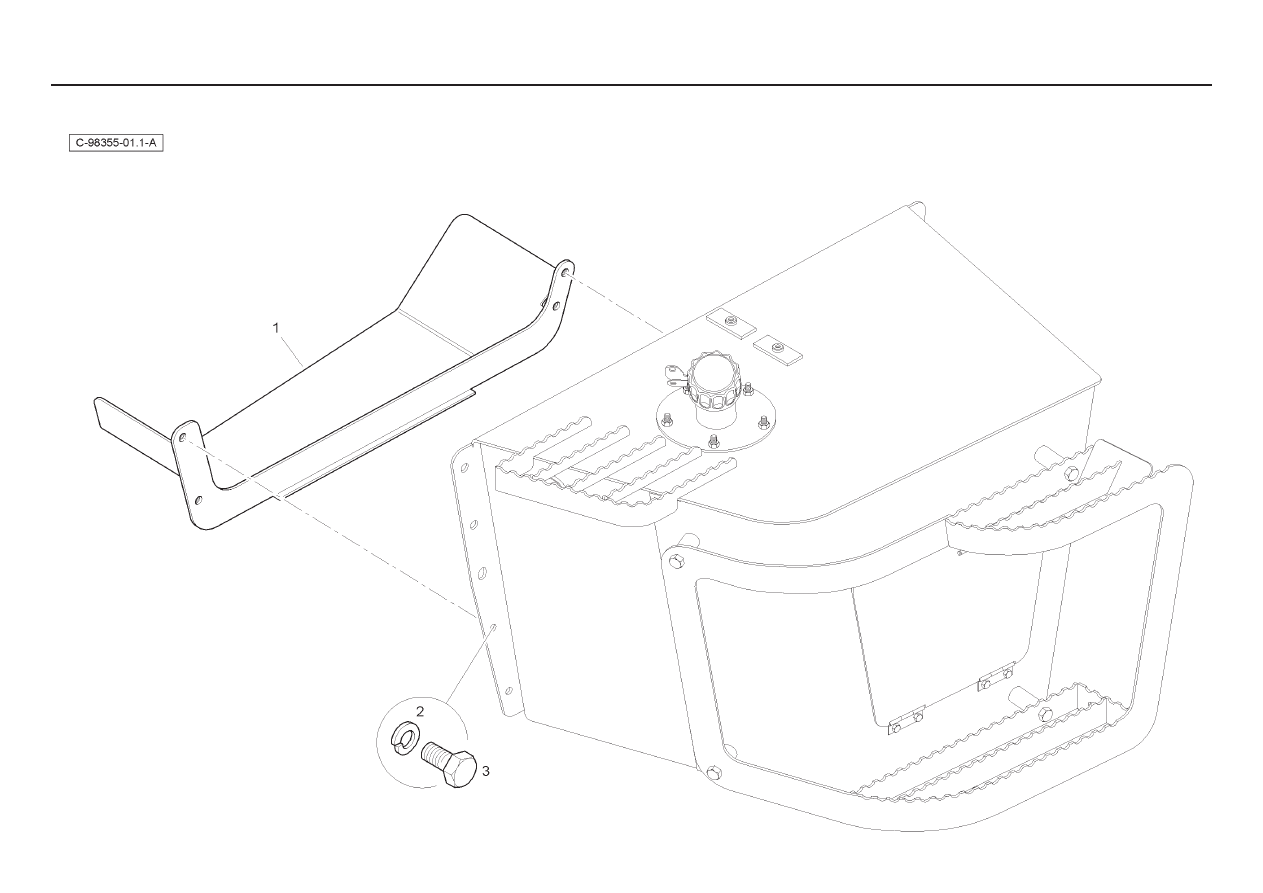

- Hydraulic Hoses

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T113287

1

Hose Guard

Garde

Schutzvorr

Defensa

2  339376X1

4 Washer

Rondelle

Scheibe

Arandela

3  3009491X1

4 Bolt

Boulon

Schraubbolzen

Perno

- Loader

Item Part No.

Qty.

English

French

German

Spanish

Remarks

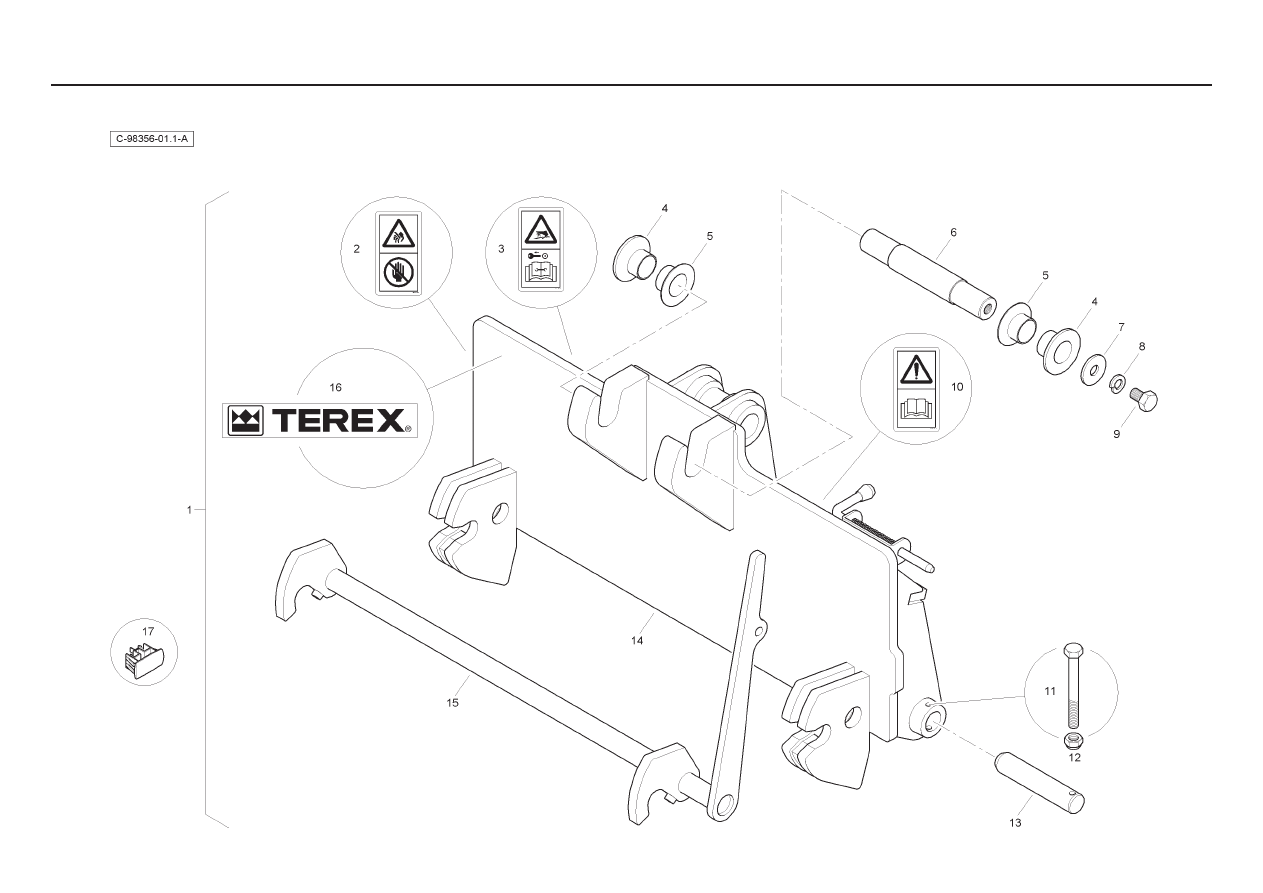

1

T102660

1

Manual Quick Coupler

Accouplement

Kupplungsstuck

Acoplador

2  6195436M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

3  6195435M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

4  6195425M1

2 Collar

Collerette

Flanschring

Collar

5  6195426M1

2 Collar

Collerette

Flanschring

Collar

6  6195423M1

1 Pin

Goupille

Bolzen

Pasador

7  6195430M1

2 Washer

Rondelle

Scheibe

Arandela

8  6195431M1

2 Washer

Rondelle

Scheibe

Arandela

9

6195429M1

2

Set Screw

Vis

Schraube

Tornillo

10  6195434M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

11  6195427M1

2 Bolt

Boulon

Maschschraube

Perno

12  6195428M1

2 Nut

Ecrou

Mutter

Tuerca

13  6195424M1

2 Pin

Goupille

Bolzen

Pasador

14

-

1

Frame

Frame Frame Frame

15  6195422M91

1 Hook

Crochet

Haken

Gancho

16  6195433M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

17

6114338M1

1

Plug

Bouchon

VerschlStopfen

Tapón

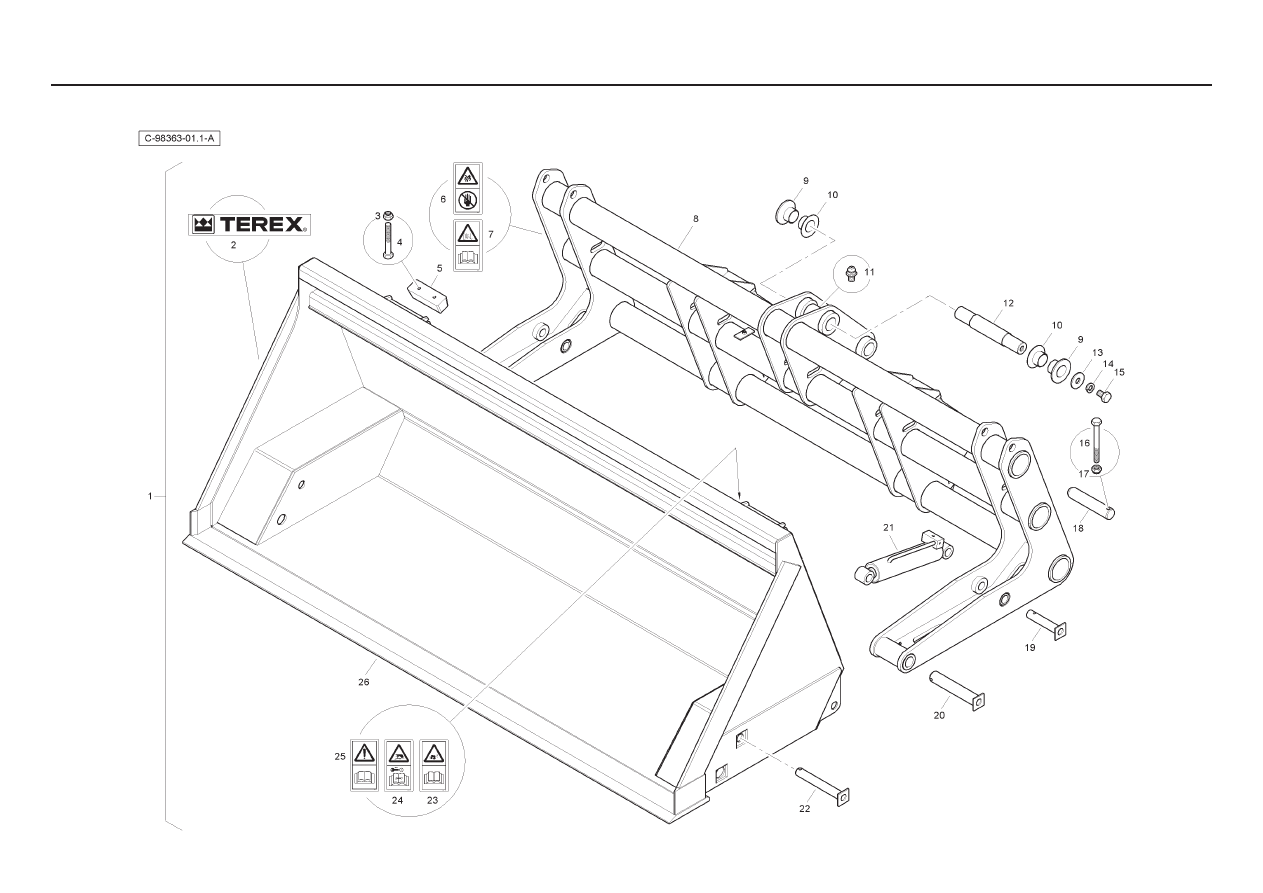

- LC/HD

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102667

1

High Tip Bucket Assembly

Godet

Schaufel Bagger

Cuchara

2

6195433M1

2

Decal

Decalcomanie

Aufleber

Calcomania

3  6195428M1

4 Nut

Ecrou

Mutter

Tuerca

4  6195445M1

4 Bolt

Boulon

Maschschraube

Perno

5

6195444M1

2

Rubber Bump Stop

Butee

Anschlag

Paro

6  6195436M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

7  6195447M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

8

6195437M91

1

Frame

Cadre

Rahmen Kpl

Cjto. Bastidor

9  6195426M1

2 Collar

Collerette

Flanschring

Collar

10  6195425M1

2 Collar

Collerette

Flanschring

Collar

11

6195443M1

1

Grease Nipple

Graisseur Coude

Nippel

Niple

12  6195423M1

1 Pin

Goupille

Bolzen

Pasador

13  6195430M1

2 Washer

Rondelle

Scheibe

Arandela

14  6195431M1

2 Washer

Rondelle

Scheibe

Arandela

15

6195429M1

2

Set Screw

Vis

Schraube

Tornillo

16  6195427M1

2 Bolt

Boulon

Maschschraube

Perno

17  6195428M1

2 Nut

Ecrou

Mutter

Tuerca

18  6195424M1

2 Pin

Goupille

Bolzen

Pasador

19  6195441M1

2 Pin

Goupille

Bolzen

Pasador

20  6195439M1

2 Pin

Goupille

Bolzen

Pasador

21

6195442M91

2

Cylinder

Verin Hydrauli.

Hydraulik Zyl

Cilindro Hidrauli.

22  6195440M1

2 Pin

Goupille

Bolzen

Pasador

23  6195448M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

24  6195435M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

25  6195434M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

26

6195438M91

1

Bucket

Godet

Schaufel, Bagger

Cuchara

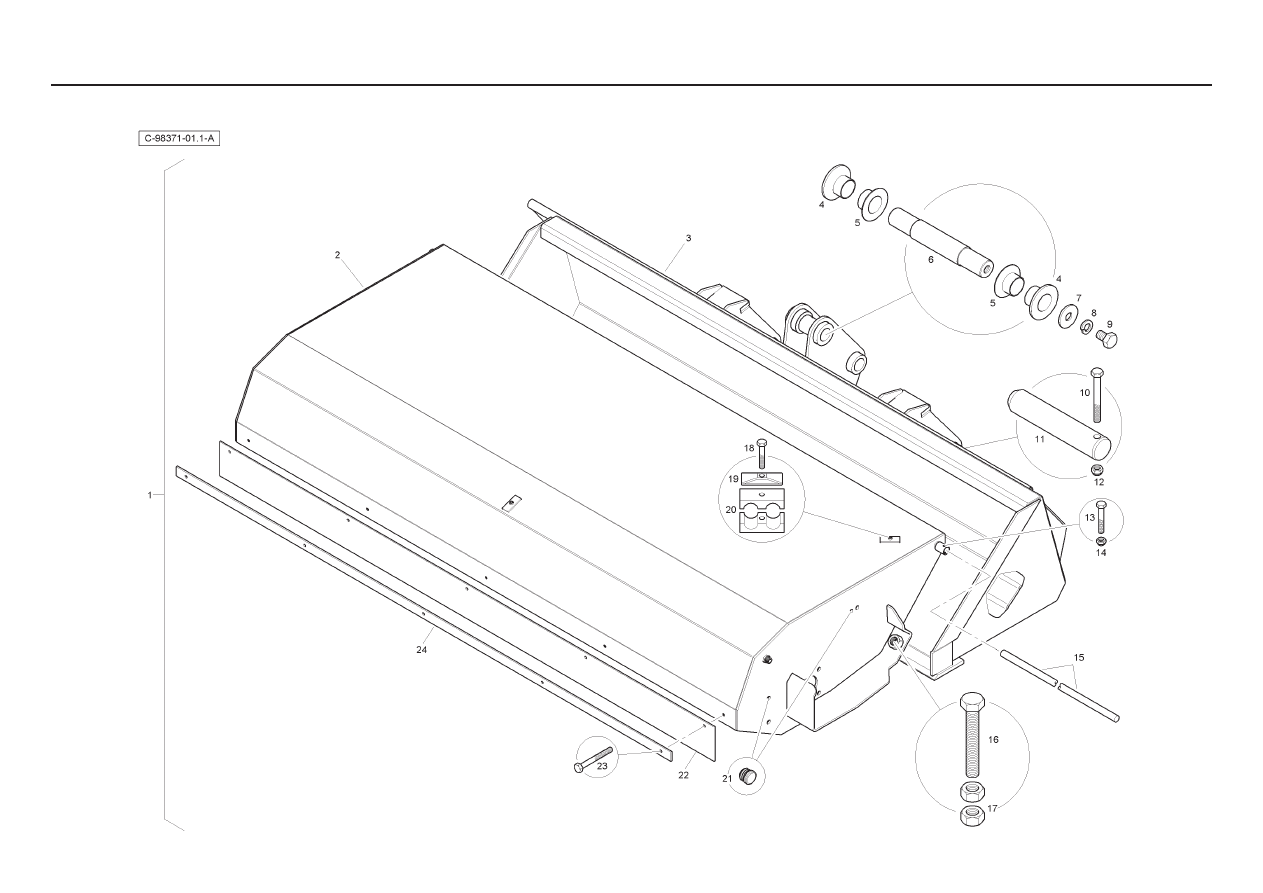

- 1200mm

Item Part No.

Qty.

English

French

German

Spanish

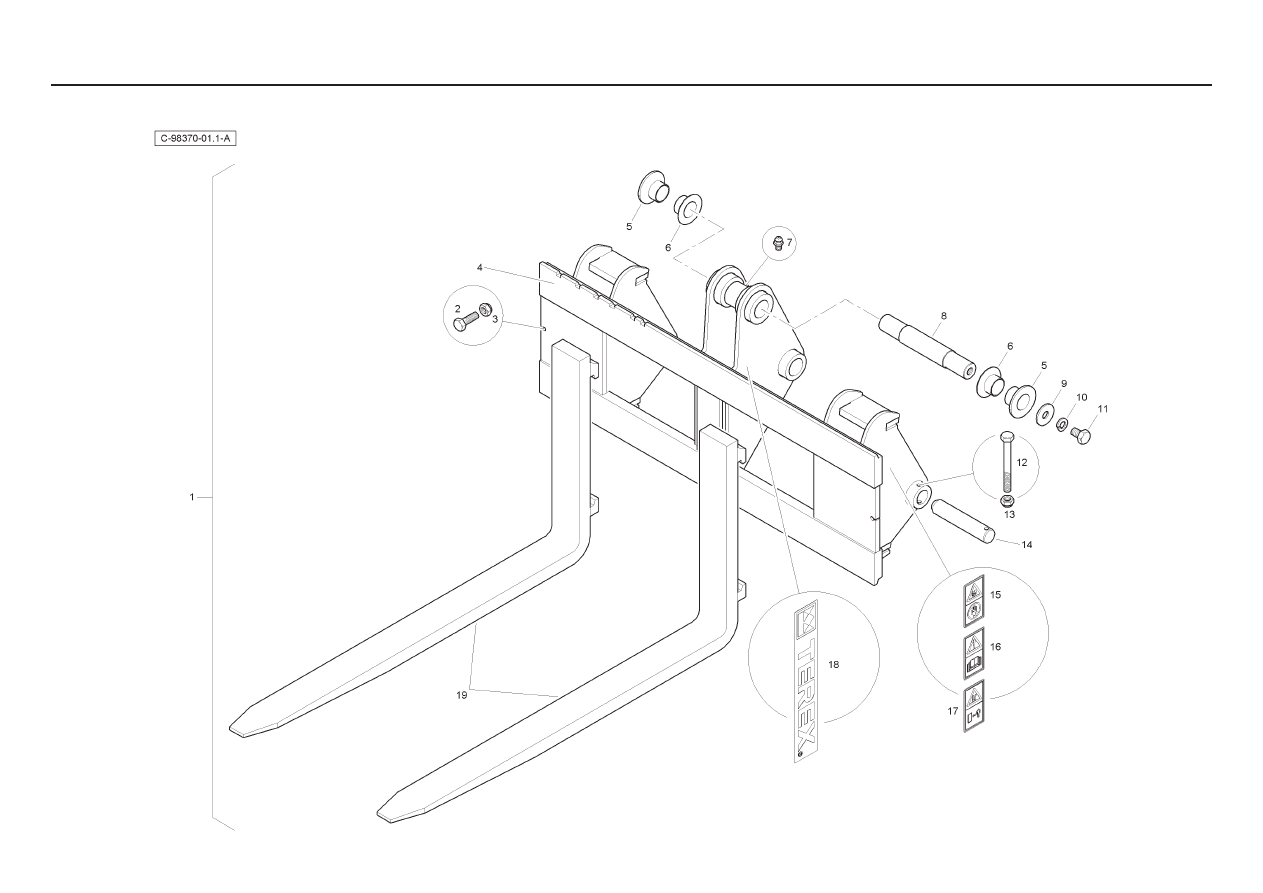

Remarks

1

T102674

1

Pallet Fork Attachment

Fourchette

Gabel

Horquilla

2

3009493X1

2

Bolt

Boulon

Maschschraube

Perno

3  6195428M1

2 Nut

Ecrou

Mutter

Tuerca

4

-

1

Frame

Frame Frame Frame

5  6195426M1

2 Collar

Collerette

Flanschring

Collar

6  6195425M1

1 Collar

Collerette

Flanschring

Collar

7

6195443M1

1

Grease Nipple

Graisseur Coude

Nippel

Niple

8  6195423M1

1 Pin

Goupille

Bolzen

Pasador

9  6195430M1

2 Washer

Rondelle

Scheibe

Arandela

10  6195431M1

2 Washer

Rondelle

Scheibe

Arandela

11

6195429M1

2

Set Screw

Vis

Schraube

Tornillo

12  6195427M1

2 Bolt

Boulon

Maschschraube

Perno

13  6195428M1

2 Nut

Ecrou

Mutter

Tuerca

14  6195424M1

2 Pin

Goupille

Bolzen

Pasador

15  6195436M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

16  6195434M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

17  6195447M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

18

6195433M1

2

Decal

Decalcomanie

Aufleber

Calcomania

19

6195449M1

2

Fork Blade

Fourchette

Gabel

Horquilla

- 2500mm - Bucket

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T102675

1

Broom Bucket Assembly

Balai

Burste

Escobilla

2

6195457M91

1

Canopy

Pare Soleil

Vordach

Dosel

3

6195456M91

1

Bucket

Godet

Schaufel, Bagger

Cuchara

4  6195426M1

2 Collar

Collerette

Flanschring

Collar

5  6195425M1

2 Collar

Collerette

Flanschring

Collar

6  6195423M1

1 Pin

Goupille

Bolzen

Pasador

7  6195430M1

2 Washer

Rondelle

Scheibe

Arandela

8  6195431M1

2 Washer

Rondelle

Scheibe

Arandela

9

6195429M1

2

Set Screw

Vis

Schraube

Tornillo

10  6195427M1

2 Bolt

Boulon

Maschschraube

Perno

11  6195424M1

2 Pin

Goupille

Bolzen

Pasador

12  6195428M1

2 Nut

Ecrou

Mutter

Tuerca

13  6195463M1

1 Bolt

Boulon

Maschschraube

Perno

14  6195464M1

1 Nut

Ecrou

Mutter

Tuerca

15

6195462M1

1

Hinge Bar

Barre

Stab

Barra

16

6195460M1

2

Set Screw

Vis

Schraube

Tornillo

17  6195461M1

4 Nut

Ecrou

Mutter

Tuerca

18  6195482M1

1 Bolt

Boulon

Maschschraube

Perno

19  6195479M1

1 Clamp

Collier

Halteschelle

Abrazadera

20  6195478M1

2 Clamp

Collier

Halteschelle

Abrazadera

21  6195480M1

6 Insert

Douille

Einsatzstuck

Insercion

22

6195476M1

1

Industrial Rubber

Caoutchouc

Gummi

Caucho

23  6195477M1

5 Bolt

Boulon

Maschschraube

Perno

24

6195481M1

1

Clamp Strip

Ruban - Collier

Streifen

Tira - Abrazadera

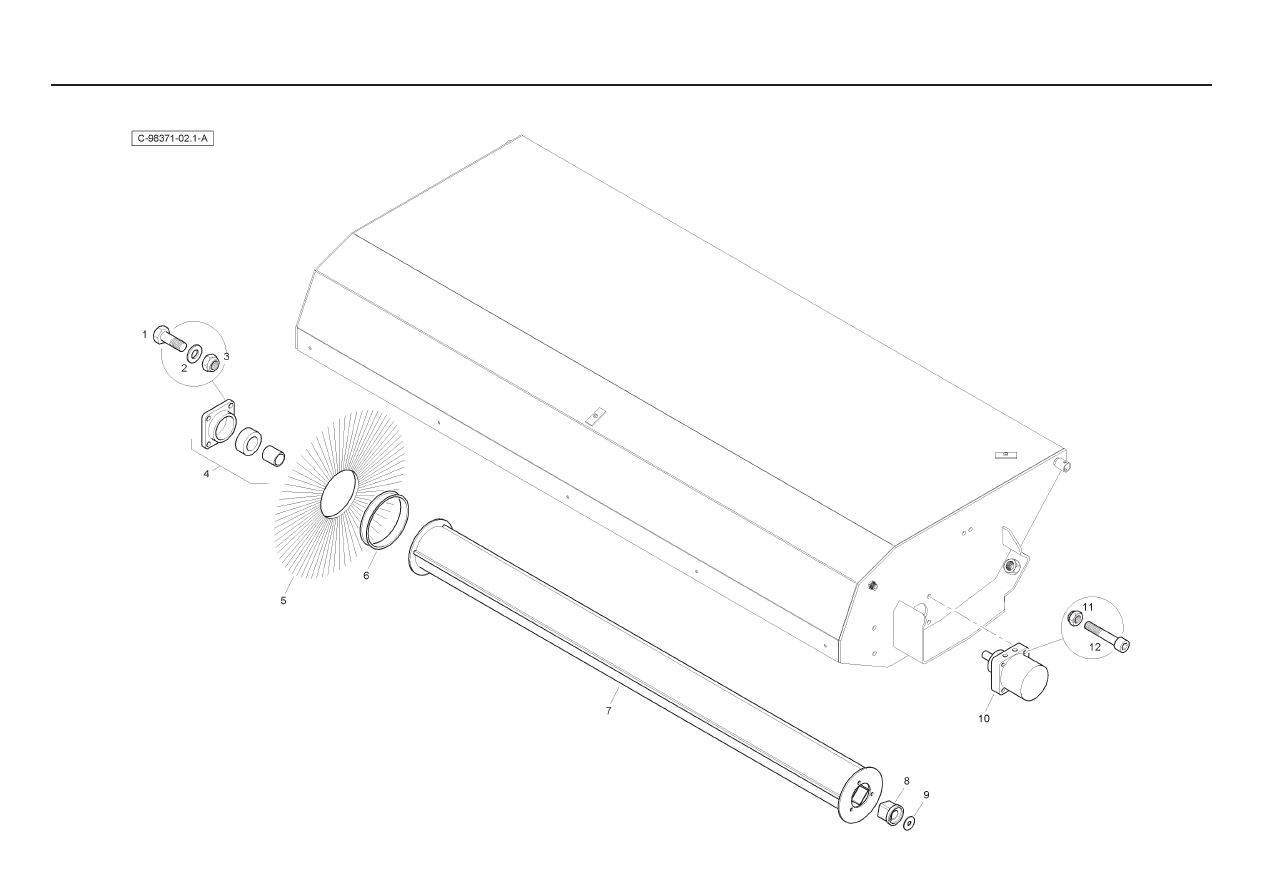

- 2500mm - Broom

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6195471M1

4

Set Screw

Vis

Schraube

Tornillo

2  6195472M1

4 Washer

Rondelle

Scheibe

Arandela

3  6195473M1

4 Nut

Ecrou

Mutter

Tuerca

4  6195470M91

1 Bearing

Roulement

Radiallager

Rodamiento

5

6195474M1

1

Poly

Segment

Segment Segment Segmento

6

6195475M1

1

Spacer

Entretoise

Abstandstuck

Pieza Distancia

7

6195458M91

1

Shaft

Arbre

Welle Komplett

Conjto. De Eje

8

6195468M1

1

Drive Dog

Chien

Klaue

Prisionero

9  6195469M1

1 Washer

Rondelle

Scheibe

Arandela

10  6195465M91

1 Motor

Moteur

Motor

Motor

11  6195467M1

4 Nut

Ecrou

Mutter

Tuerca

12

6195466M1

4

Cap Screw

Vis Bouchon

Hutschraube

Tornillo Tapon

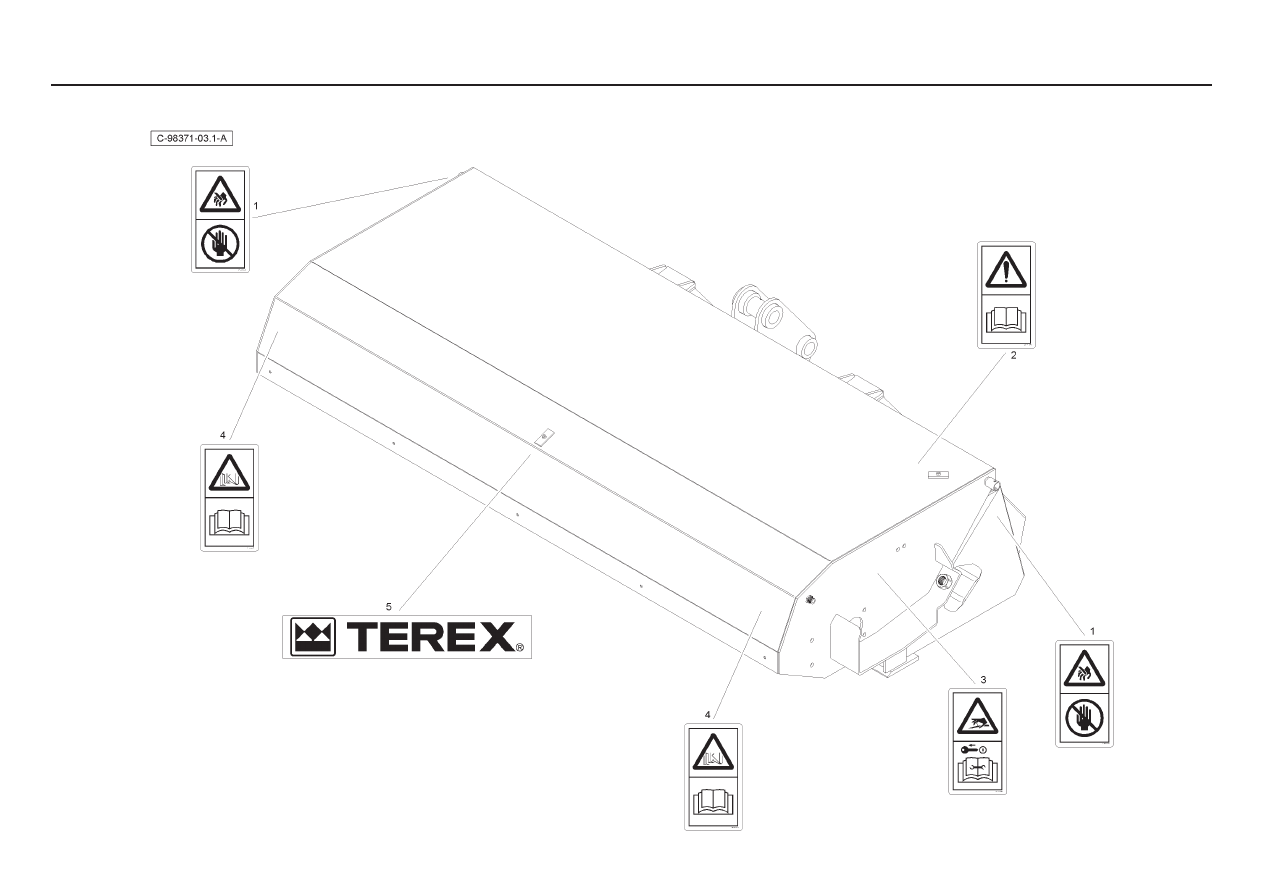

- 2500mm - Decals

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195436M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

1  6195434M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

1  6195435M1

1 Decal

Decalcomanie

Aufkleber

Calcomania

1  6195459M1

2 Decal

Decalcomanie

Aufkleber

Calcomania

1  6195433M1

3 Decal

Decalcomanie

Aufkleber

Calcomania
