Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 40

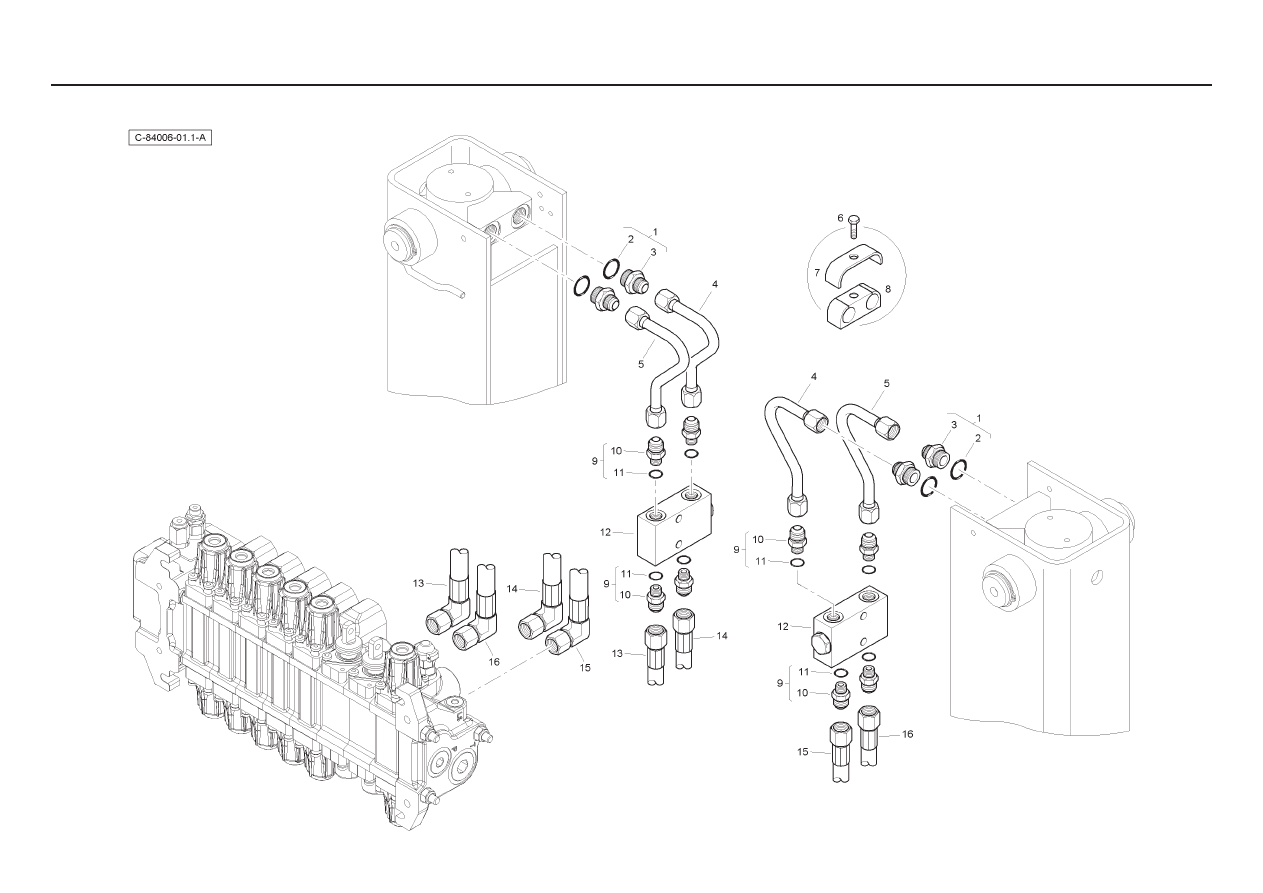

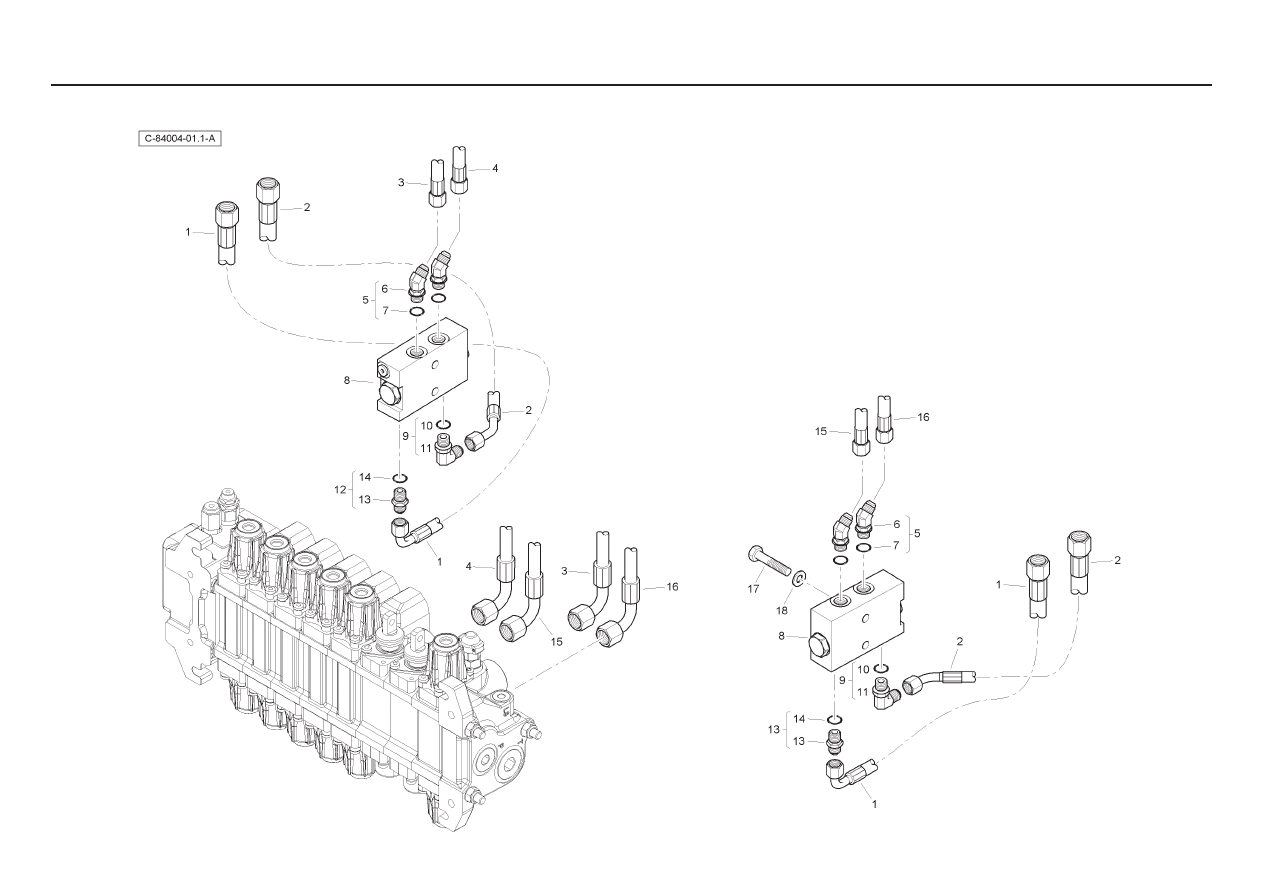

- Centremount - with Lock Out

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6112259M91

2 Hose

Durit

Schlauch

Flexible

2  6112261M91

2 Hose

Durit

Schlauch

Flexible

3  T118408

1 Hose

Durit

Schlauch

Flexible

4  T118406

1 Hose

Durit

Schlauch

Flexible

5

358781X191

4

Elbow & O Ring

Coude

Kniestück

Codo

6  -

1 Elbow

Coude

Winkelstück

Codo

7

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

T106047

2

Lockout Valve

Soupape

Ventil

Válvula

9

357197X91

2

Elbow & O Ring

Coude

Kniestück

Codo

10

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

11  -

1 Elbow

Coude

Winkelstück

Codo

12  835091M91

2 Connector

Borne

Doppelnippel

Unión

13  -

1 Union

Raccord

Verschraubung

Racor

14

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15  T118407

1 Hose

Durit

Schlauch

Flexible

16  T118405

1 Hose

Durit

Schlauch

Flexible

17  3009497X1

4 Bolt

Boulon

Schraube

Tornillo

18  390734X1

4 Washer

Rondelle

Unterlegscheibe

Arandela

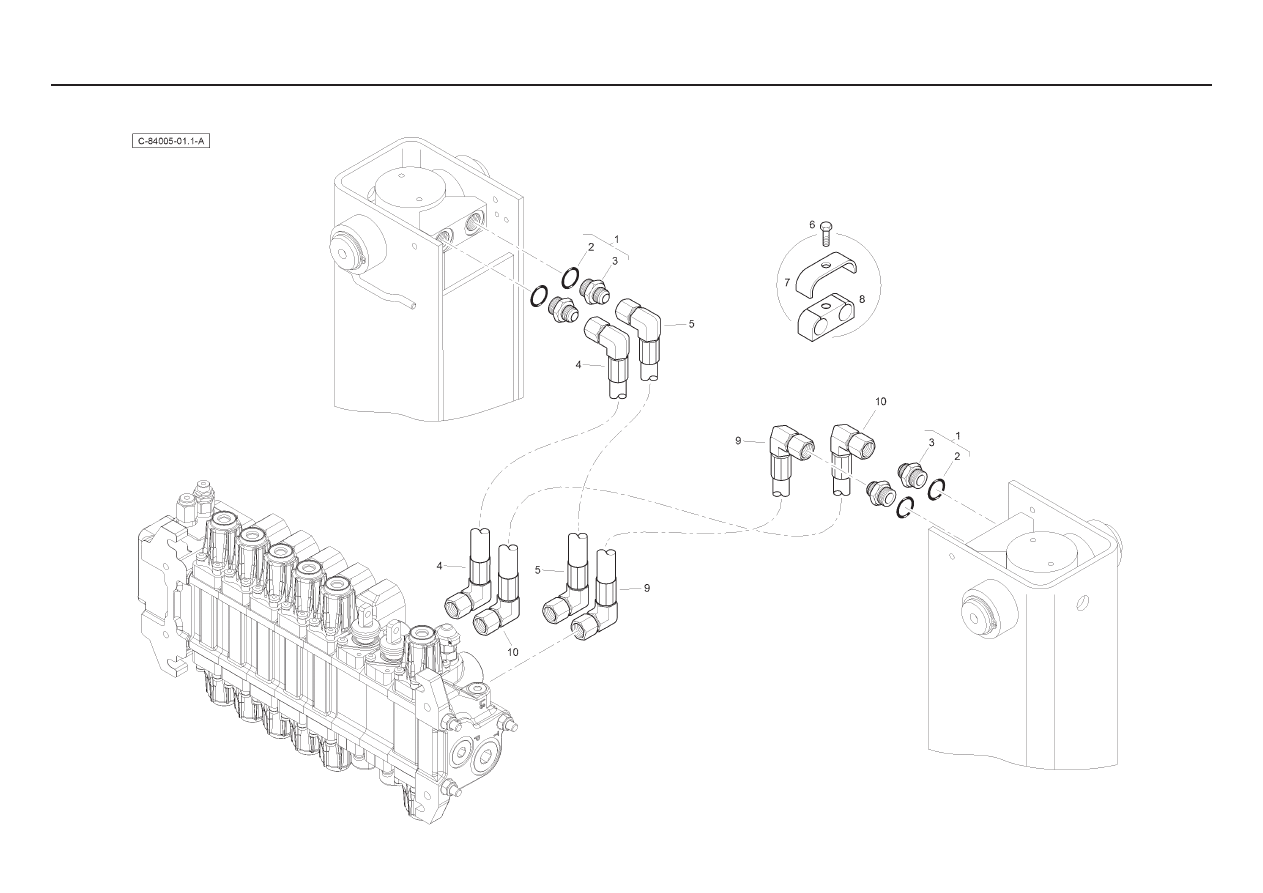

- Sideshift - without Lock Out

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

832159M91

4

Connector

Adaptateur

Reduziernippel

Conexión, Conj.

2

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

3  -

1 Union

Raccord

Verschraubung

Racor

4  6112991M91

1 Hose

Durit

Schlauch

Flexible

5  6112992M91

1 Hose

Durit

Schlauch

Flexible

6  339804X1

6 Bolt

Boulon

Schraube

Tornillo

7

6114127M1

6

Clamp Stirrup

Etrier

Bügel

Estribo

8

6114220M1

6

Clamp Body

Collier

Halteschelle

Abrazadera

9  6112989M91

1 Hose

Durit

Schlauch

Flexible

10  6112990M91

1 Hose

Durit

Schlauch

Flexible

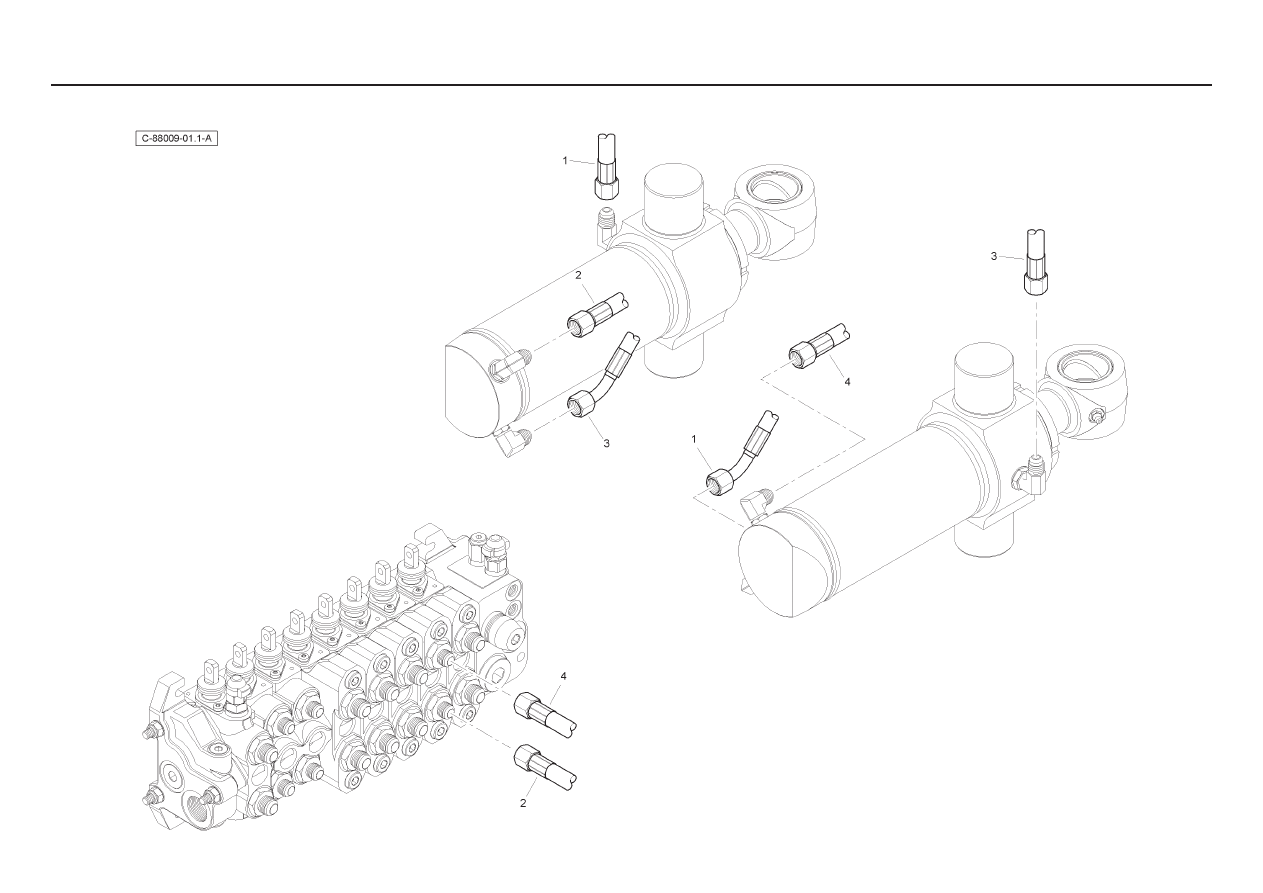

- Sideshift - with Lock Out

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

832159M91

4

Connector

Adaptateur

Reduziernippel

Conexión, Conj.

2

835024M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

3  -

1 Union

Raccord

Verschraubung

Racor

4  6112998M91

2 Tube

Tube

Rohr

Tubo

5  6112997M91

2 Tube

Tube

Rohr

Tubo

6  339804X1

6 Bolt

Boulon

Schraube

Tornillo

7

6114127M1

6

Clamp Stirrup

Etrier

Bügel

Estribo

8

6114220M1

6

Clamp Body

Collier

Halteschelle

Abrazadera

9

3519179M91

8

Connector

Borne

Doppelnippel

Conexión, Conj.

10  -

1 Union

Raccord

Verschraubung

Racor

11

831452M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

12

6112715M91

2

Lockout Valve

Soupape

Ventil

Válvula

13  6112995M91

1 Hose

Durit

Schlauch

Flexible

14  6112996M91

1 Hose

Durit

Schlauch

Flexible

15  6112993M91

1 Hose

Durit

Schlauch

Flexible

16  6112994M91

1 Hose

Durit

Schlauch

Flexible

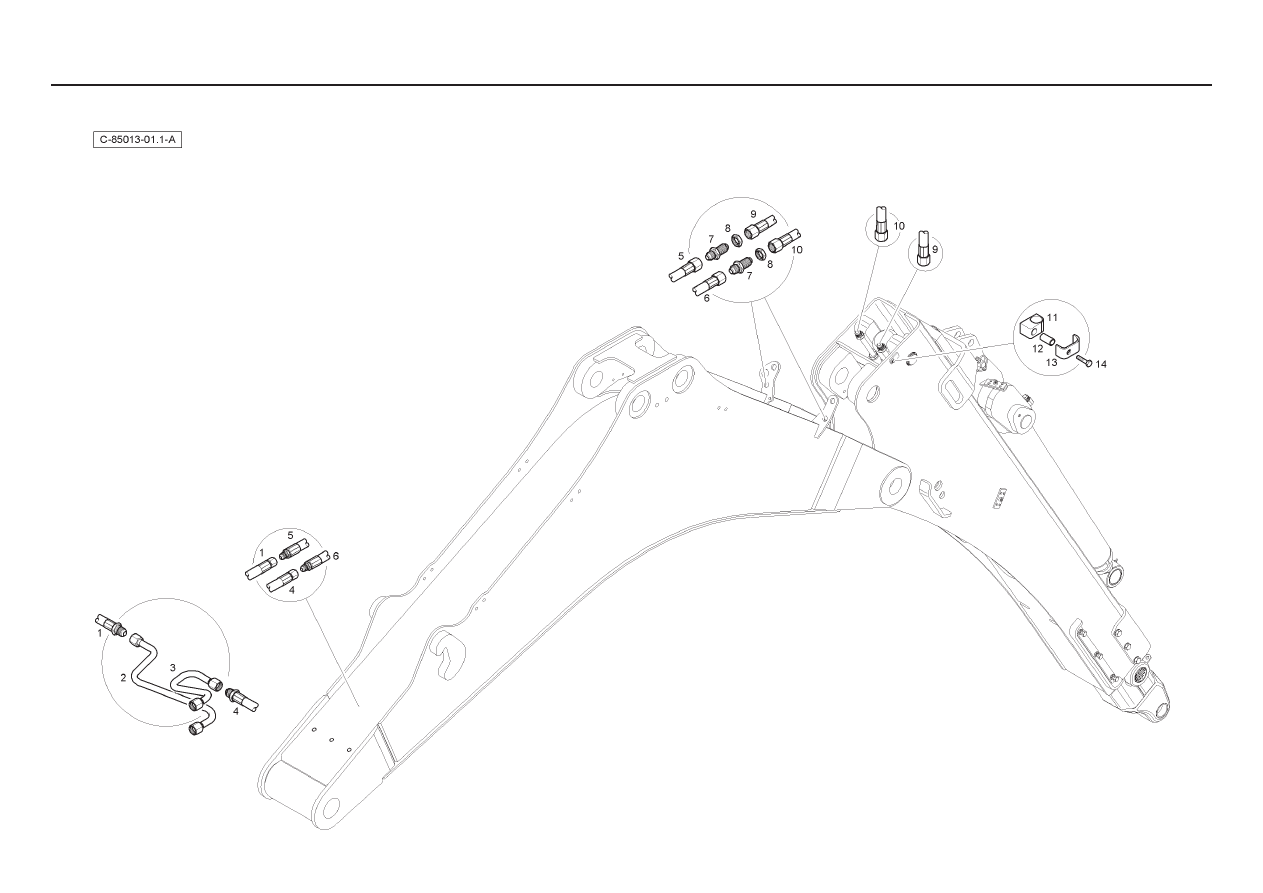

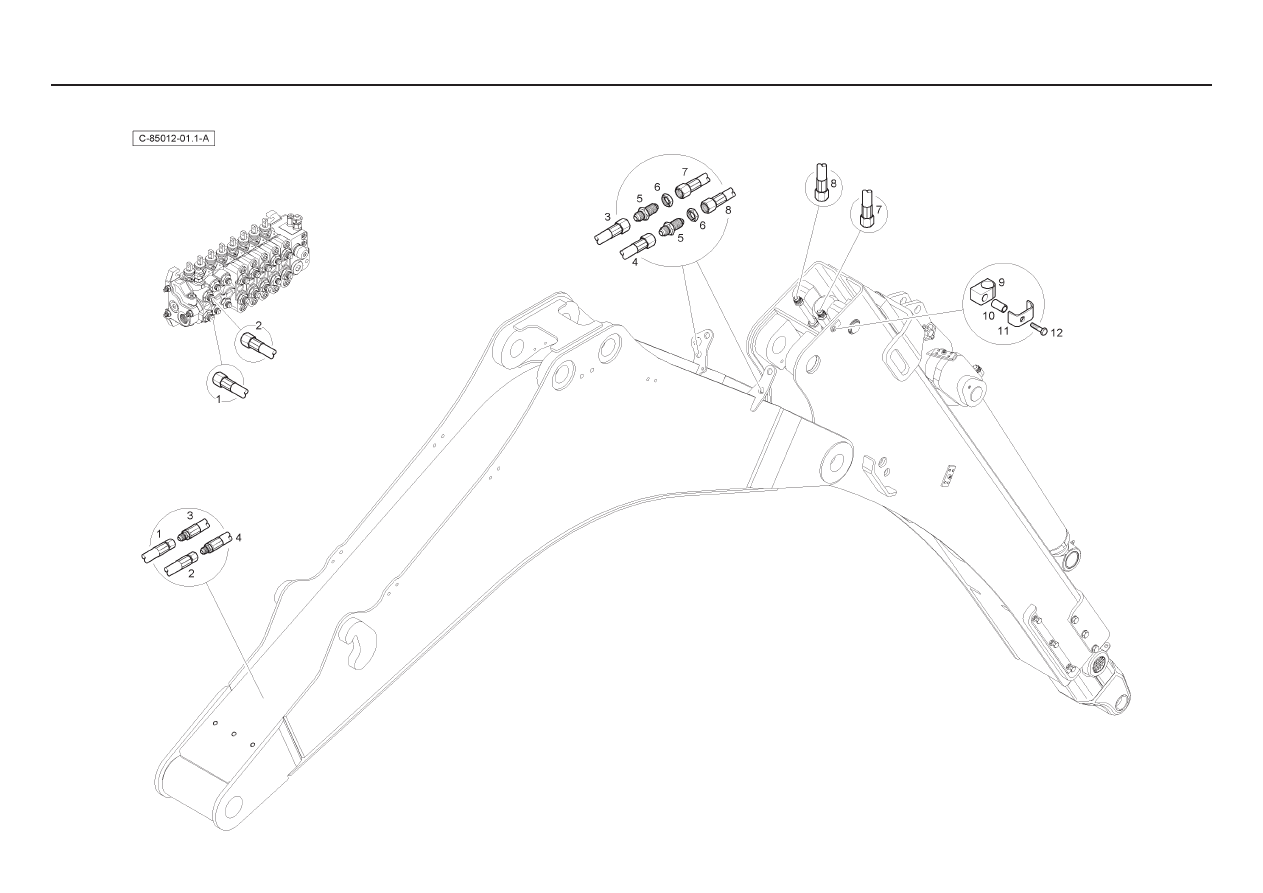

- Centremount

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T124309

1        Hose

Durit

Schlauch

Flexible

2

T124310

1        Hose

Durit

Schlauch

Flexible

3

T124150

1        Hose

Durit

Schlauch

Flexible

4

T124145

1        Hose

Durit

Schlauch

Flexible

5

356267X1

2        Bulkhead Union

Raccord

Verschraubung

Racor

6

356614X1

2        Nut

Ecrou

Mutter

Tuerca De Retención

7

T118317

1        Hose

Durit

Schlauch

Flexible

8

T118393

1        Hose

Durit

Schlauch

Flexible

9

6114682M1

2        Clamp Body

Collier

Halteschelle

Abrazadera

10       6114128M1

2        Sleeve

Manchon

Hülse

Mancha

11       6114684M1

2        Clamp Stirrup

Etrier

Bügel

Estribo

12       339804X1

2        Bolt

Boulon

Schraube

Tornillo

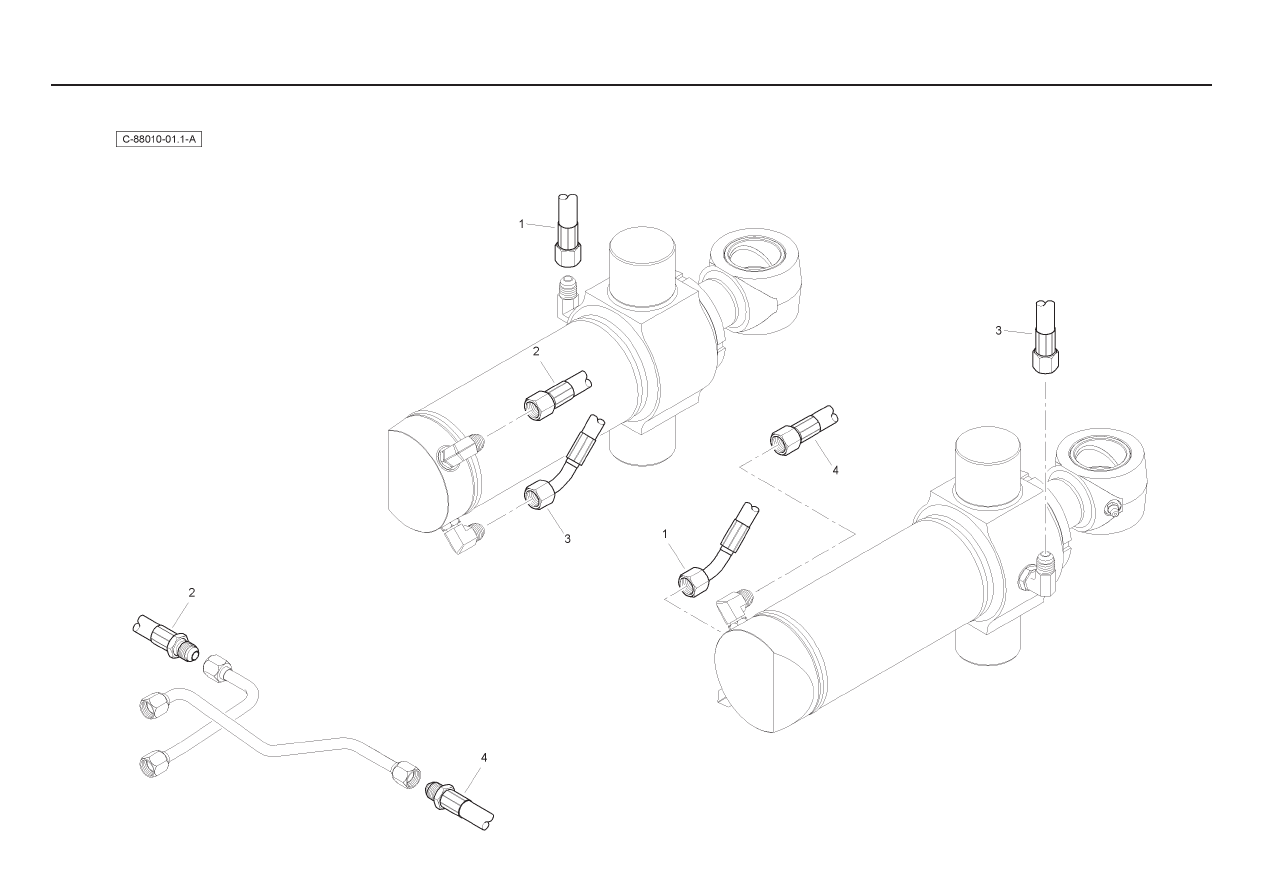

- Sideshift

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T126458

1        Hose

Durit

Schlauch

Flexible

2

T123911

1        Tube

Tube

Rohr

Tubo

3

T123924

1        Tube

Tube

Rohr

Tubo

4

T126464

1        Hose

Durit

Schlauch

Flexible

5

T124150

1        Hose

Durit

Schlauch

Flexible

6

T124145

1        Hose

Durit

Schlauch

Flexible

7

356267X1

2        Bulkhead Union

Raccord

Verschraubung

Racor

8

356614X1

2        Nut

Ecrou

Mutter

Tuerca De Retención

9

T118317

1        Hose

Durit

Schlauch

Flexible

10        T118393

1        Hose

Durit

Schlauch

Flexible

11

6114682M1

2        Clamp Body

Collier

Halteschelle

Abrazadera

12       6114128M1

2        Sleeve

Manchon

Hülse

Mancha

13       6114684M1

2        Clamp Stirrup

Etrier

Bügel

Estribo

14       339804X1

2        Bolt

Boulon

Schraube

Tornillo

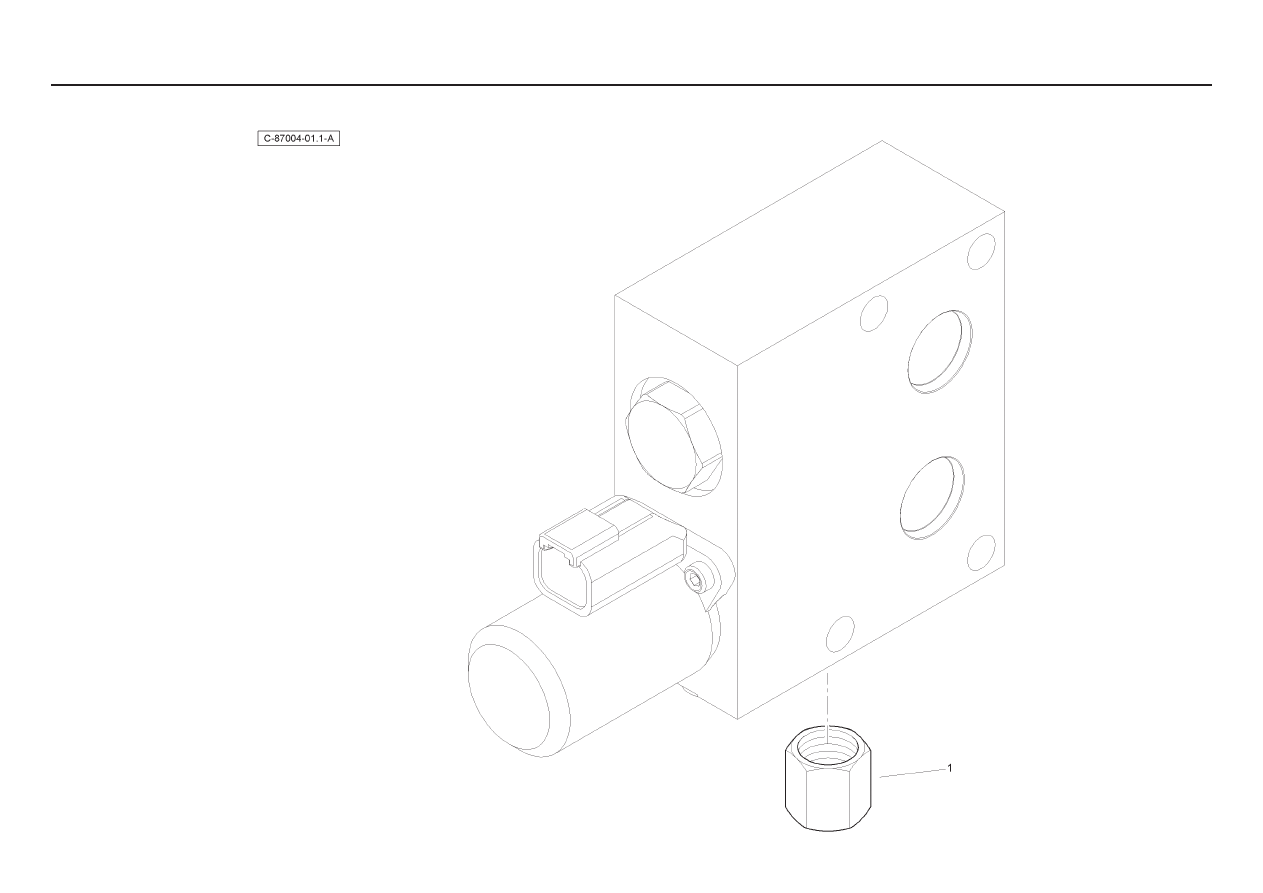

- None - Servo

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

356580X1

2

Tube Cap

Chapeau

Kappe

Tapa

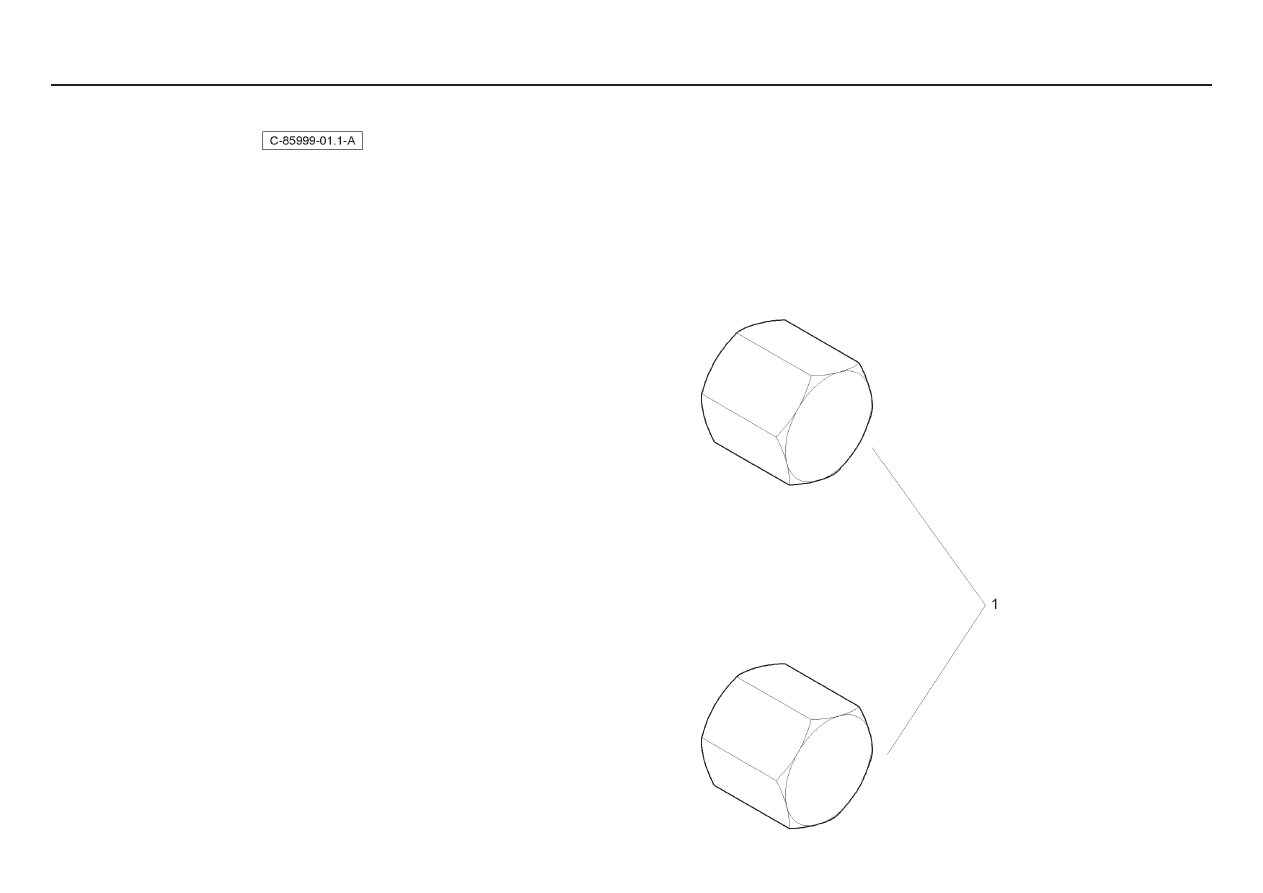

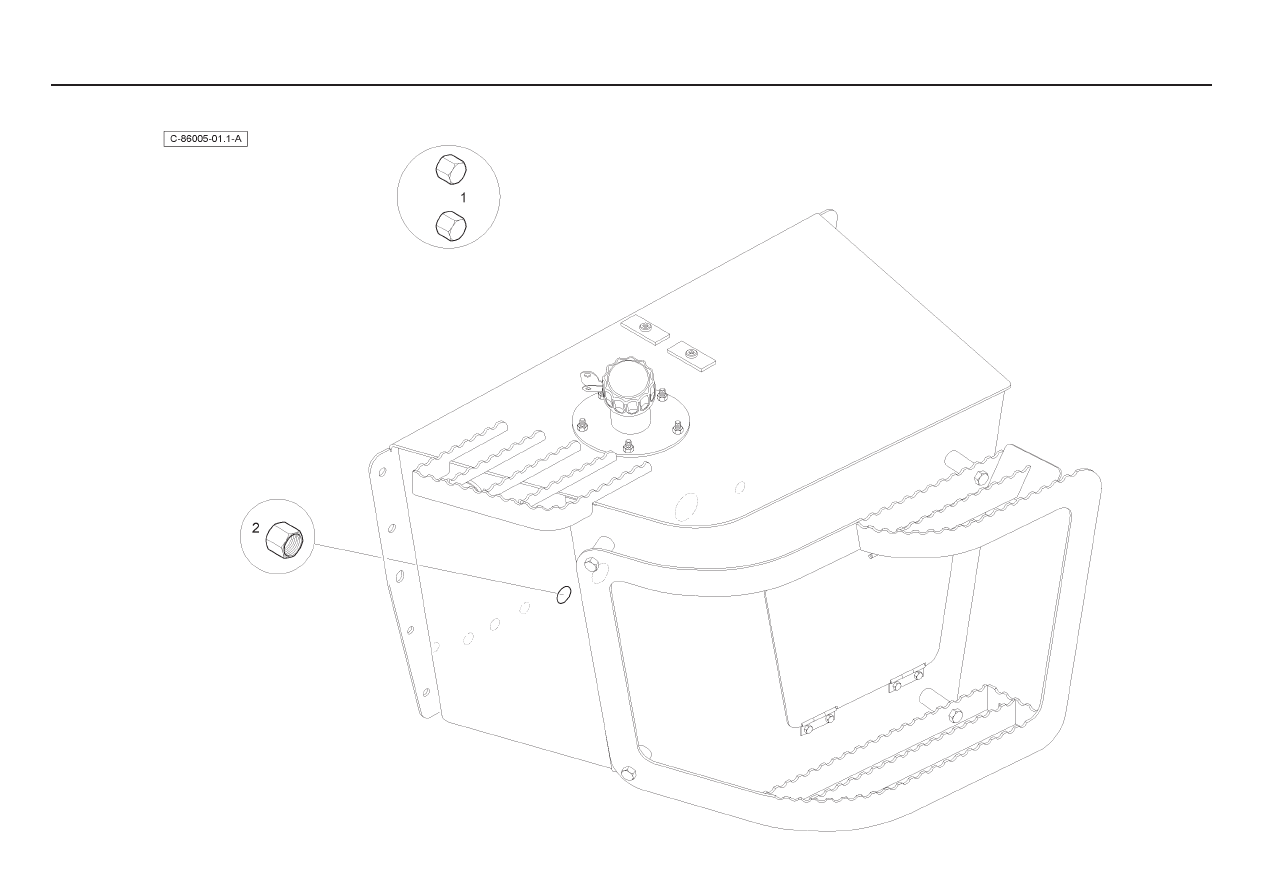

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  22833X1

2 Cap

Chapeau

Kappe

Tapa

2  355782X1

1 Cap

Chapeau

Kappe

Tapa

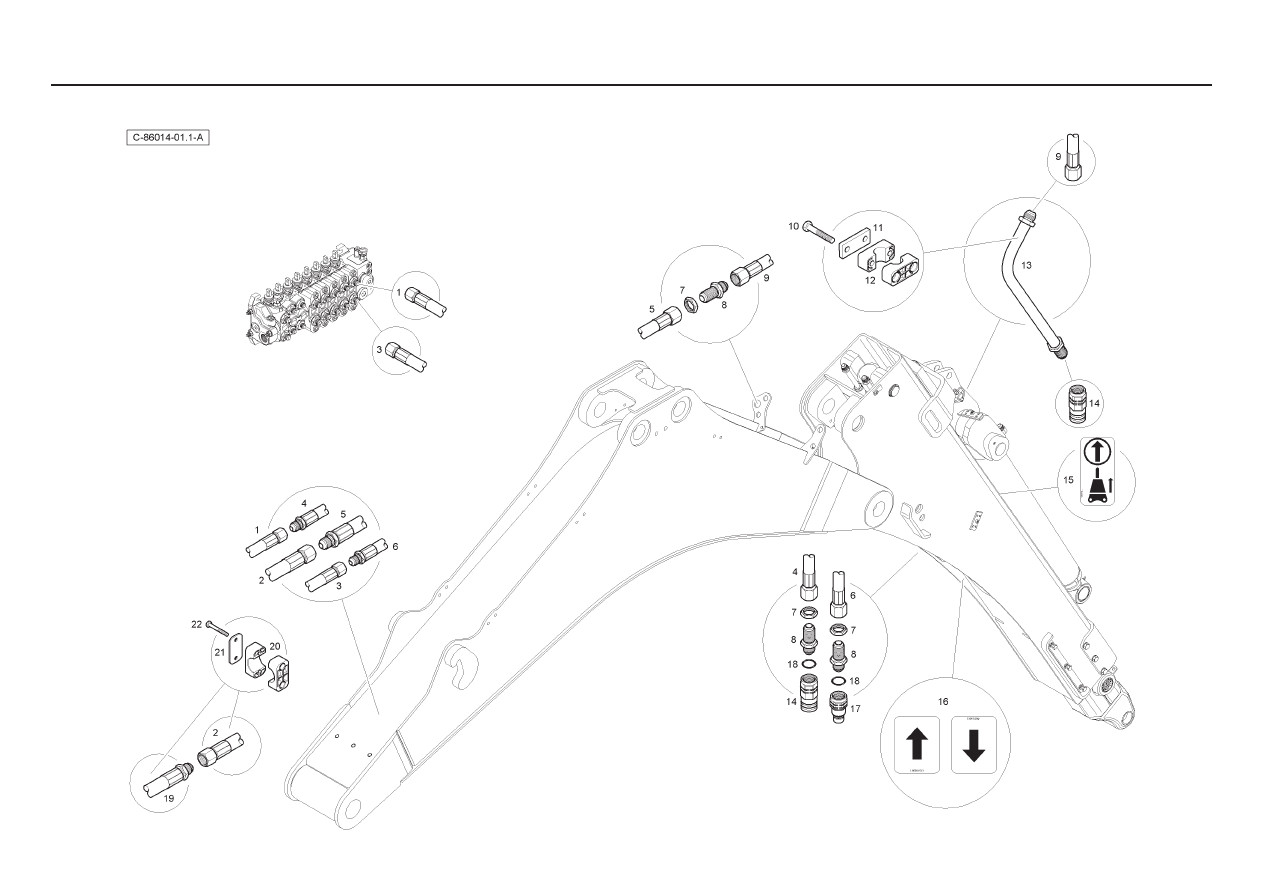

- Centremount - Extending Dipper - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T124312

1 Hose

Durit

Schlauch

Flexible

2  T124311

1 Hose

Durit

Schlauch

Flexible

3  T124313

1 Hose

Durit

Schlauch

Flexible

4  T124141

1 Hose

Durit

Schlauch

Flexible

5  T124151

1 Hose

Durit

Schlauch

Flexible

6  T124146

1 Hose

Durit

Schlauch

Flexible

7

355575X1

4

Nut

Ecrou

Mutter

Tuerca De Retención

8

356269X1

3

Connector

Passe-Cloison

Doppelnippel

Pasatabiques

9  T126160

1 Hose

Durit

Schlauch

Flexible

10  1441864X1

2 Bolt

Boulon

Schraube

Tornillo

11

T101046

1

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

12

T101348

2

Clamp

Collier

Halteschelle

Abrazadera

13

T125943

1

Tube

Tube

Rohr

Tubo

14

3516795M91

2

Female Coupling

Coupleur Femelle

Steckkupplung

Acoplamiento Rápido

15

T106266

1

Decal

Adhésif

Aufkleber

Adhesivo

16

6106080M1

2

Decal

Adhésif

Aufkleber

Adhesivo

17

3516796M91

1

Male Coupling

Coupleur Male

Kuppist Innen

Acoplador Rápido

18

835025M1

3

O Ring

Joint Torique

O Ring

Junta De Tipo O

19  T118396

1 Hose

Durit

Schlauch

Flexible

20

6114541M1

4

Clamp

Collier

Halteschelle

Abrazadera

21

6114545M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

22  391244X1

4 Bolt

Boulon

Schraube

Tornillo

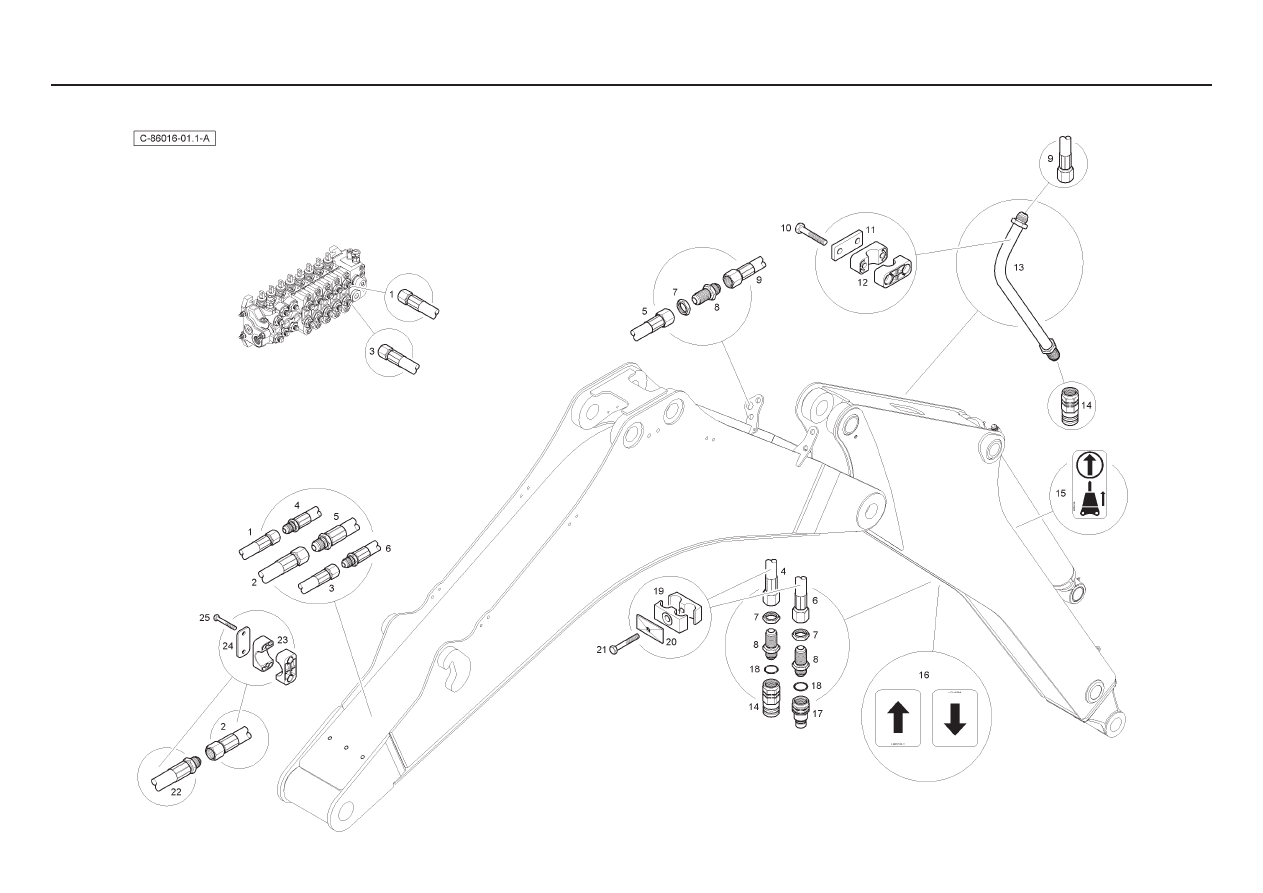

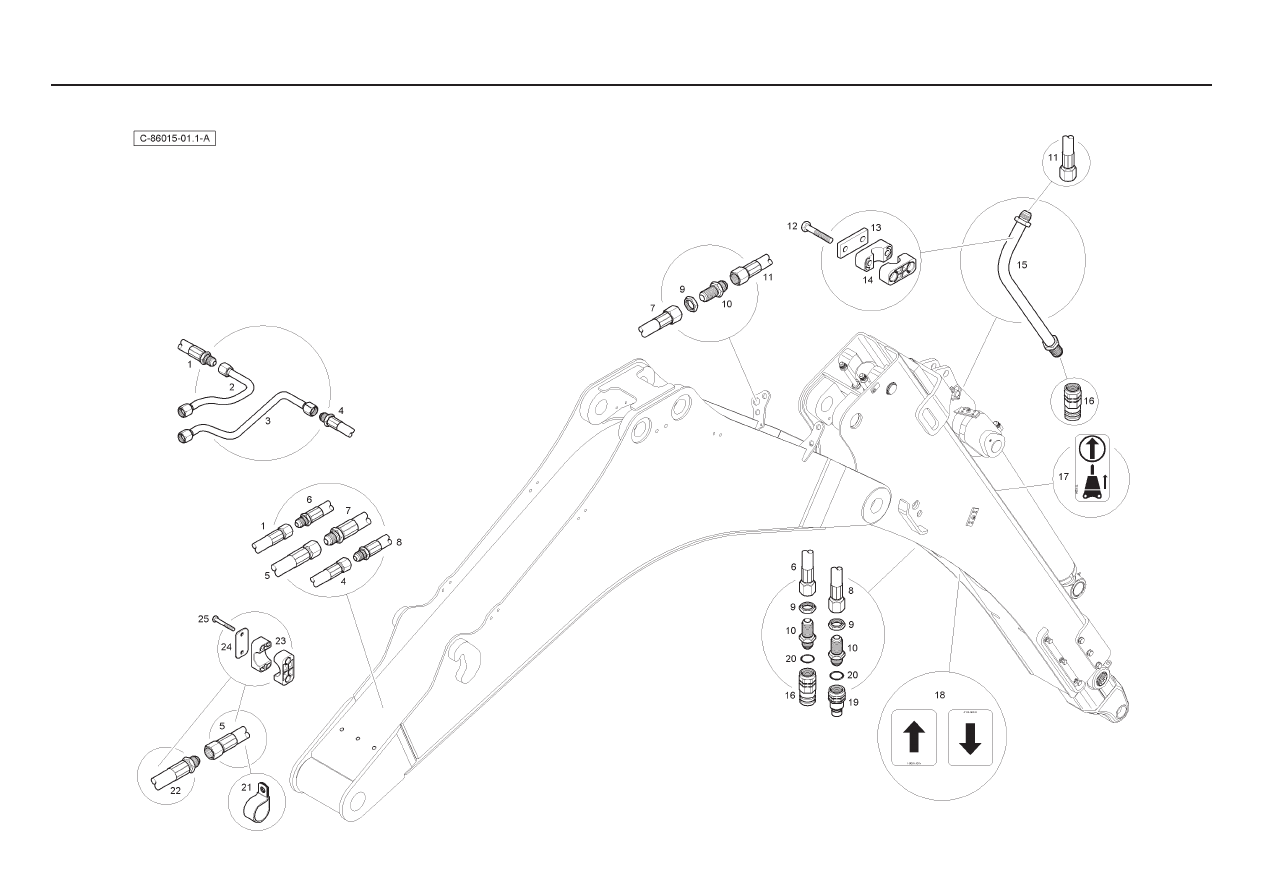

- Sideshift - Extending Dipper - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T126453

1 Hose

Durit

Schlauch

Flexible

2

T123913

1

Tube

Tube

Rohr

Tubo

3

T125135

1

Tube

Tube

Rohr

Tubo

4  T126459

1 Hose

Durit

Schlauch

Flexible

5  T126465

1 Hose

Durit

Schlauch

Flexible

6  T124141

1 Hose

Durit

Schlauch

Flexible

7  T124151

1 Hose

Durit

Schlauch

Flexible

8  T124146

1 Hose

Durit

Schlauch

Flexible

9

355575X1

4

Nut

Ecrou

Mutter

Tuerca De Retención

10

356269X1

3

Connector

Passe-Cloison

Doppelnippel

Pasatabiques

11  T126160

1 Hose

Durit

Schlauch

Flexible

12  1441864X1

2 Bolt

Boulon

Schraube

Tornillo

13

T101046

1

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

14

T101348

2

Clamp

Collier

Halteschelle

Abrazadera

15

T125943

1

Tube

Tube

Rohr

Tubo

16

3516795M91

2

Female Coupling

Coupleur Femelle

Steckkupplung

Acoplamiento Rápido

17

T106266

1

Decal

Adhésif

Aufkleber

Adhesivo

18

6106080M1

2

Decal

Adhésif

Aufkleber

Adhesivo

19

3516796M91

1

Male Coupling

Coupleur Male

Kuppist Innen

Acoplador Rápido

20

835025M1

3

O Ring

Joint Torique

O Ring

Junta De Tipo O

21

1585-1183

1

Hose Clip

Collier Durit

Schlauchschelle

Clip,Manguera

22  T118396

1 Hose

Durit

Schlauch

Flexible

23

6114541M1

4

Clamp

Collier

Halteschelle

Abrazadera

24

6114545M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

25  391244X1

4 Bolt

Boulon

Schraube

Tornillo

- Centremount - Standard Dipper - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T124312

1 Hose

Durit

Schlauch

Flexible

2  T124311

1 Hose

Durit

Schlauch

Flexible

3  T124313

1 Hose

Durit

Schlauch

Flexible

4  T124141

1 Hose

Durit

Schlauch

Flexible

5  T124151

1 Hose

Durit

Schlauch

Flexible

6  T124146

1 Hose

Durit

Schlauch

Flexible

7

355575X1

4

Nut

Ecrou

Mutter

Tuerca De Retención

8

356269X1

3

Connector

Passe-Cloison

Doppelnippel

Pasatabiques

9  T126160

1 Hose

Durit

Schlauch

Flexible

10  1441864X1

2 Bolt

Boulon

Schraube

Tornillo

11

T101046

1

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

12

T101348

2

Clamp

Collier

Halteschelle

Abrazadera

13

T125943

1

Tube

Tube

Rohr

Tubo

14

3516795M91

2

Female Coupling

Coupleur Femelle

Steckkupplung

Acoplamiento Rápido

15

T106266

1

Decal

Adhésif

Aufkleber

Adhesivo

16

6106080M1

2

Decal

Adhésif

Aufkleber

Adhesivo

17

3516796M91

1

Male Coupling

Coupleur Male

Kuppist Innen

Acoplador Rápido

18

835025M1

3

O Ring

Joint Torique

O Ring

Junta De Tipo O

19

6107502M1

4

Clamp

Collier

Halteschelle

Abrazadera

20

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

21  339368X1

2 Bolt

Boulon

Schraube

Tornillo

22  T118396

1 Hose

Durit

Schlauch

Flexible

23

6114541M1

4

Clamp

Collier

Halteschelle

Abrazadera

24

6114545M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

25  391244X1

4 Bolt

Boulon

Schraube

Tornillo

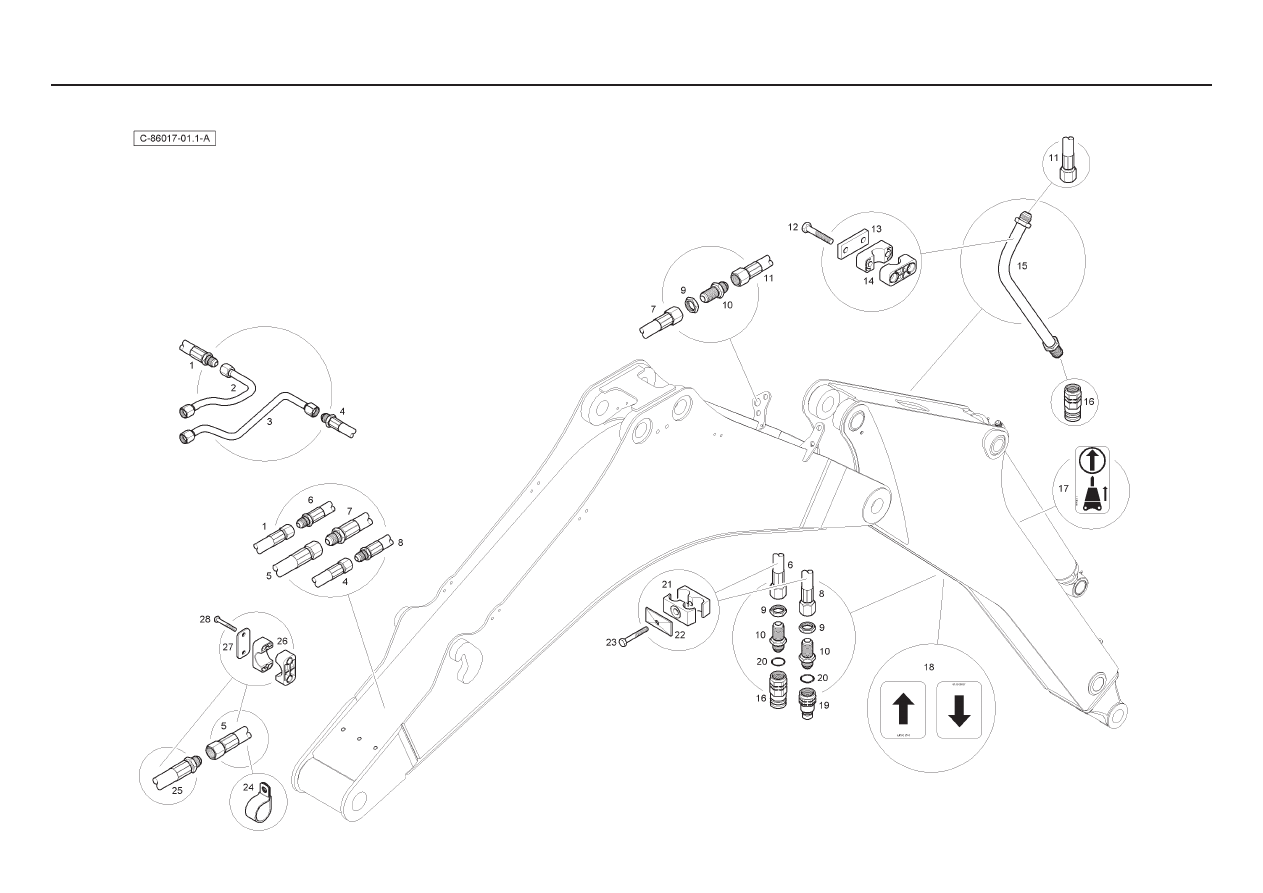

- Sideshift - Standard Dipper - 15ft

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T126453

1 Hose

Durit

Schlauch

Flexible

2

T123913

1

Tube

Tube

Rohr

Tubo

3

T125135

1

Tube

Tube

Rohr

Tubo

4  T126459

1 Hose

Durit

Schlauch

Flexible

5  T126465

1 Hose

Durit

Schlauch

Flexible

6  T124141

1 Hose

Durit

Schlauch

Flexible

7  T124151

1 Hose

Durit

Schlauch

Flexible

8  T124146

1 Hose

Durit

Schlauch

Flexible

9

355575X1

4

Nut

Ecrou

Mutter

Tuerca De Retención

10

356269X1

3

Connector

Passe-Cloison

Doppelnippel

Pasatabiques

11  T126160

1 Hose

Durit

Schlauch

Flexible

12  1441864X1

2 Bolt

Boulon

Schraube

Tornillo

13

T101046

1

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

14

T101348

2

Clamp

Collier

Halteschelle

Abrazadera

15

T125943

1

Tube

Tube

Rohr

Tubo

16

3516795M91

2

Female Coupling

Coupleur Femelle

Steckkupplung

Acoplamiento Rápido

17

T106266

1

Decal

Adhésif

Aufkleber

Adhesivo

18

6106080M1

2

Decal

Adhésif

Aufkleber

Adhesivo

19

3516796M91

1

Male Coupling

Coupleur Male

Kuppist Innen

Acoplador Rápido

20

835025M1

3

O Ring

Joint Torique

O Ring

Junta De Tipo O

21

6107502M1

4

Clamp

Collier

Halteschelle

Abrazadera

22

6114551M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

23  339368X1

2 Bolt

Boulon

Schraube

Tornillo

24

1585-1183

1

Hose Clip

Collier Durit

Schlauchschelle

Clip,Manguera

25  T118396

1 Hose

Durit

Schlauch

Flexible

26

6114541M1

4

Clamp

Collier

Halteschelle

Abrazadera

27

6114545M1

2

Clamp Plate

Platine

Klemmplatte

Placa de Abrazo

28  391244X1

4 Bolt

Boulon

Schraube

Tornillo

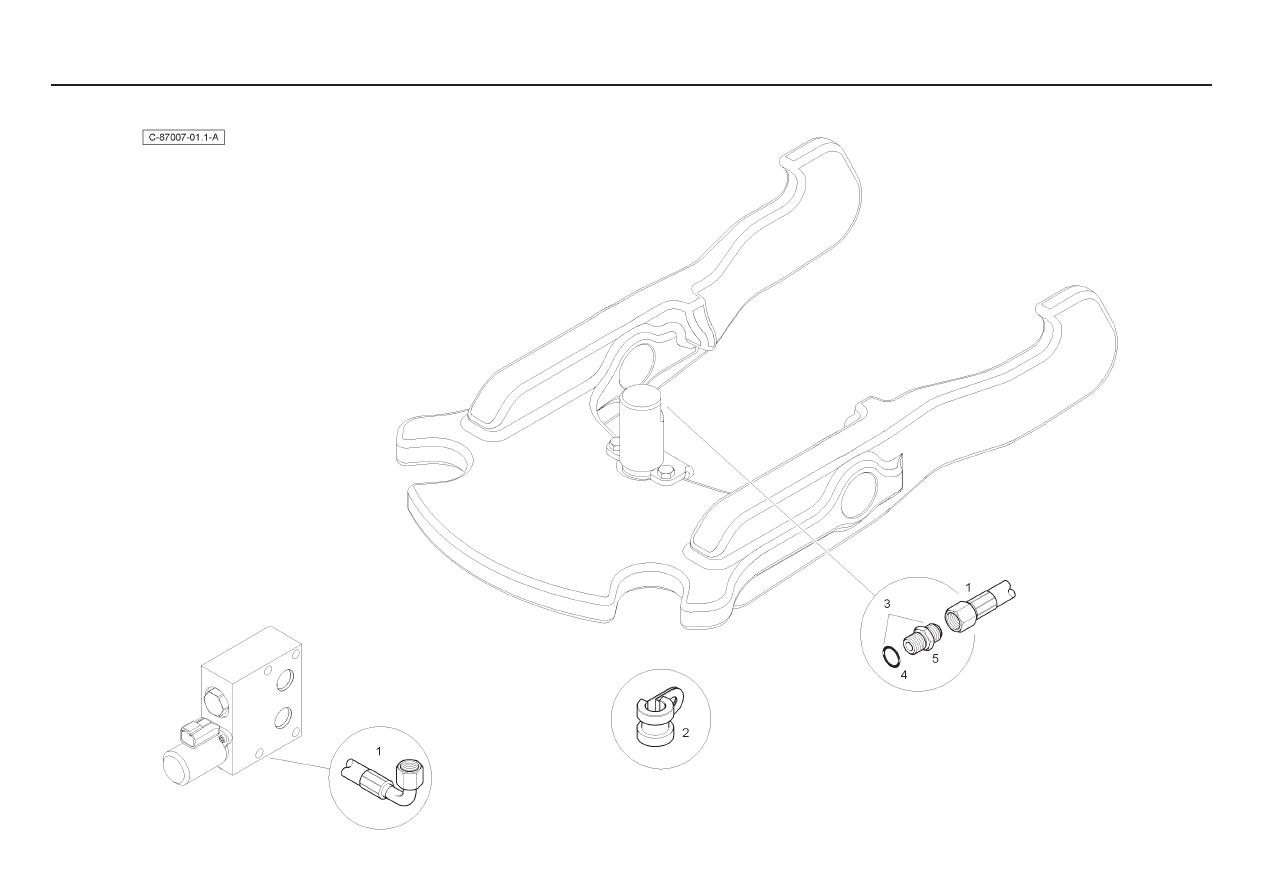

- Centremount

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T124314

1 Hose

Durit

Schlauch

Flexible

2

T115355

1

P Clip

Collier Durit

Schlauchschelle

Clip,Manguera

3  358741X91

1 Union

Raccord

Verschraubung

Racor

4

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

5  -

1 Union

Raccord

Verschraubung

Racor

- Sideshift

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  T126466

1 Hose

Durit

Schlauch

Flexible

2

T115355

1

P Clip

Collier Durit

Schlauchschelle

Clip,Manguera

3  358741X91

1 Union

Raccord

Verschraubung

Racor

4

831495M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

5  -

1 Union

Raccord

Verschraubung

Racor

- None

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  356579X1

1 Cap

Chapeau

Kappe

Tapa

- Centremount

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123170

1        Hose

Durit

Schlauch

Flexible

2

T124316

1        Hose

Durit

Schlauch

Flexible

3

T123170

1        Hose

Durit

Schlauch

Flexible

4

T124315

1        Hose

Durit

Schlauch

Flexible

- Sideshift

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

T123170

1        Hose

Durit

Schlauch

Flexible

2

T126460

1        Hose

Durit

Schlauch

Flexible

3

T123170

1        Hose

Durit

Schlauch

Flexible

4

T126454

1        Hose

Durit

Schlauch

Flexible
