Terex BACKHOE LOADER TLB890 Tier 4 Interim Stage 3B. Parts Manual (2013) - page 8

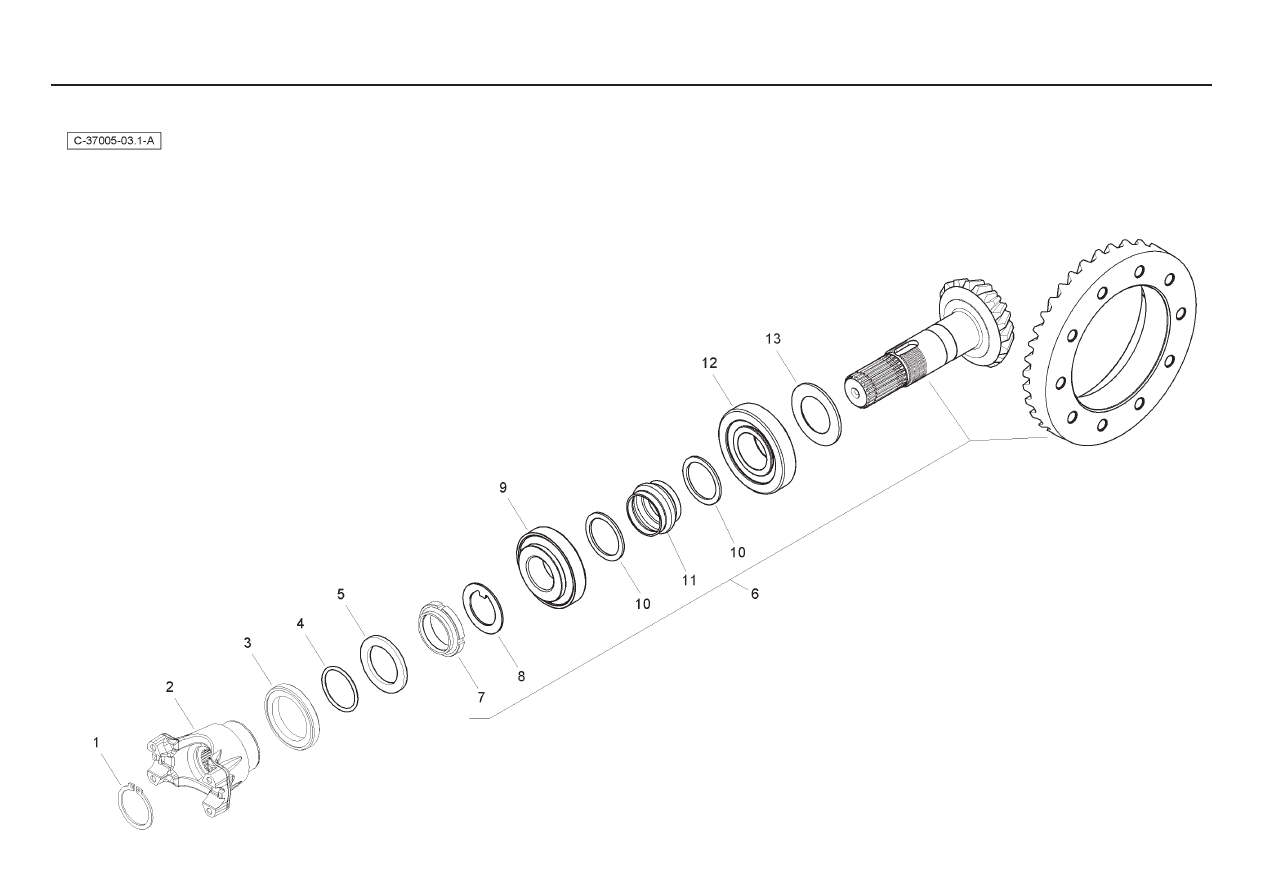

- Bevel Gear Set

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

3523098M1

1

Circlip

Segment D’Arrêt

Sicherungsring

Anillo De Resorte

2  6195542M1

1 Flange

Flasque

Flansch

Pletina

3

6193363M1

1

Seal

Joint, Anneau

Dichtungsring

Junta De Anillo

4

6193364M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

5  6193365M1

1 Washer

Rondelle

Scheibe

Arandela

6

6195539M91

1

Bevel Gear Kit

Jeu Engrenages

Zahnradsatz

Juego Engranajes

7  3475570M1

1 Nut

Ecrou

Flachmutter

Tuerca

8

3475569M1

1

Lock Washer

Rondelle Frein

Scheibe, Sicherungs

Arandela De Freno

9  3475567M1

1 Bearing

Coussinet

Lager

Cojinete

10  3523082M1

2 Washer

Rondelle

Scheibe

Arandela

11

6195540M1

1

Spacer

Entretoise

Abstandstück

Pieza Distancia

12  6195541M91

1 Bearing

Coussinet

Lager

Cojinete

13

6193351M1

AR  Shim - 2.5mm

Cale

Ausgleichsscheibe

Calce

13

6193352M1

AR  Shim - 2.6mm

Cale

Ausgleichsscheibe

Calce

13

6193353M1

AR  Shim - 2.7mm

Cale

Ausgleichsscheibe

Calce

13

6193354M1

AR  Shim - 2.8mm

Cale

Ausgleichsscheibe

Calce

13

6193355M1

AR  Shim - 2.9mm

Cale

Ausgleichsscheibe

Calce

13

6193356M1

AR  Shim - 3.0mm

Cale

Ausgleichsscheibe

Calce

13

6193357M1

AR  Shim - 3.1mm

Cale

Ausgleichsscheibe

Calce

13

6193358M1

AR  Shim - 3.2mm

Cale

Ausgleichsscheibe

Calce

13

6193359M1

AR  Shim - 3.3mm

Cale

Ausgleichsscheibe

Calce

13

6193360M1

AR  Shim - 3.4mm

Cale

Ausgleichsscheibe

Calce

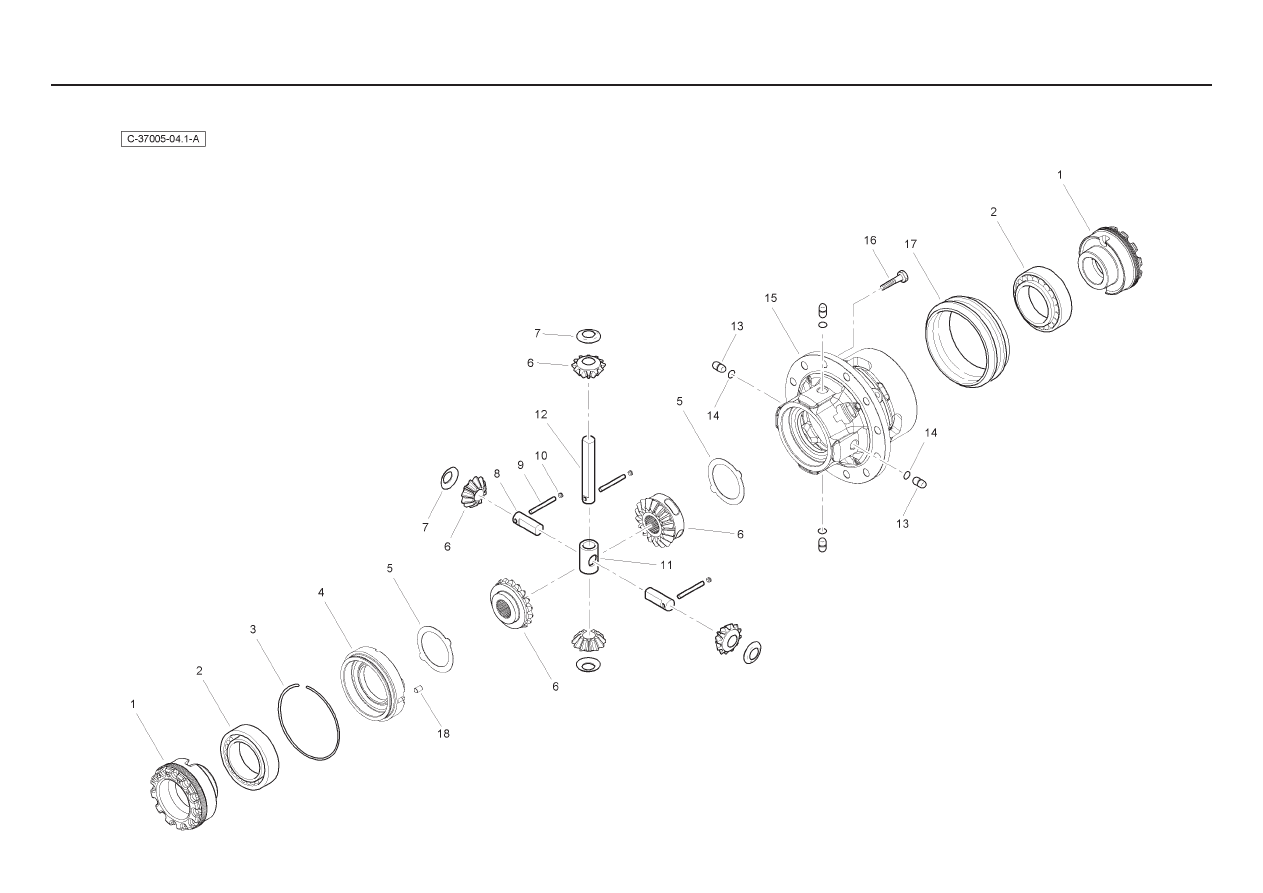

- Differential

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6195549M1

2 Nut

Ecrou

Flachmutter

Tuerca

2  6193375M1

2 Bearing

Roulement

Lager

Cojinete

3

6195554M1

1

Locking Ring

Bague Serrage

Sicherungsring

Aro De Seguridad

4  6195553M1

1 Cover

Couvercle

Deckel

Cubierta

5

6195544M1

2

Plate

Plaque - Differentie

Platte - Differentia

Plato - Diferencial

6

6195543M91

1

Differential Kit

Jeu Differentiel

Satzdifferential

Juego Diferencial

7

6193368M1

4

Thrust Washer

Rondelle De Butée

Druckscheibe

Arandela De Tope

8  6195546M1

2 Pin

Goupille

Bolzen

Pasador

9  6195545M1

3 Pin

Goupille

Bolzen

Pasador

10  3523998M1

3 Plug

Bouchon

Stopfen

Tapón

11  6195547M1

1 Spider

Etoile

Stern

Cruceta

12  6195548M1

1 Pin

Goupille

Bolzen

Pasador

13  6193370M1

4 Pin

Goupille

Bolzen

Pasador

14

6193371M1

4

O Ring

Joint Torique

O Ring

Junta De Tipo O

15

6195552M91

1

Differential Housing

Carter Diff.

Diffgehäuse

Carcasa diferenc

16  6195551M1

12 Bolt

Boulon

Schraubbolzen

Perno

17  6195550M1

1 Sleeve

Manchon

Hulse

Mancha

18  6195555M1

1 Pin

Goupille

Bolzen

Pasador

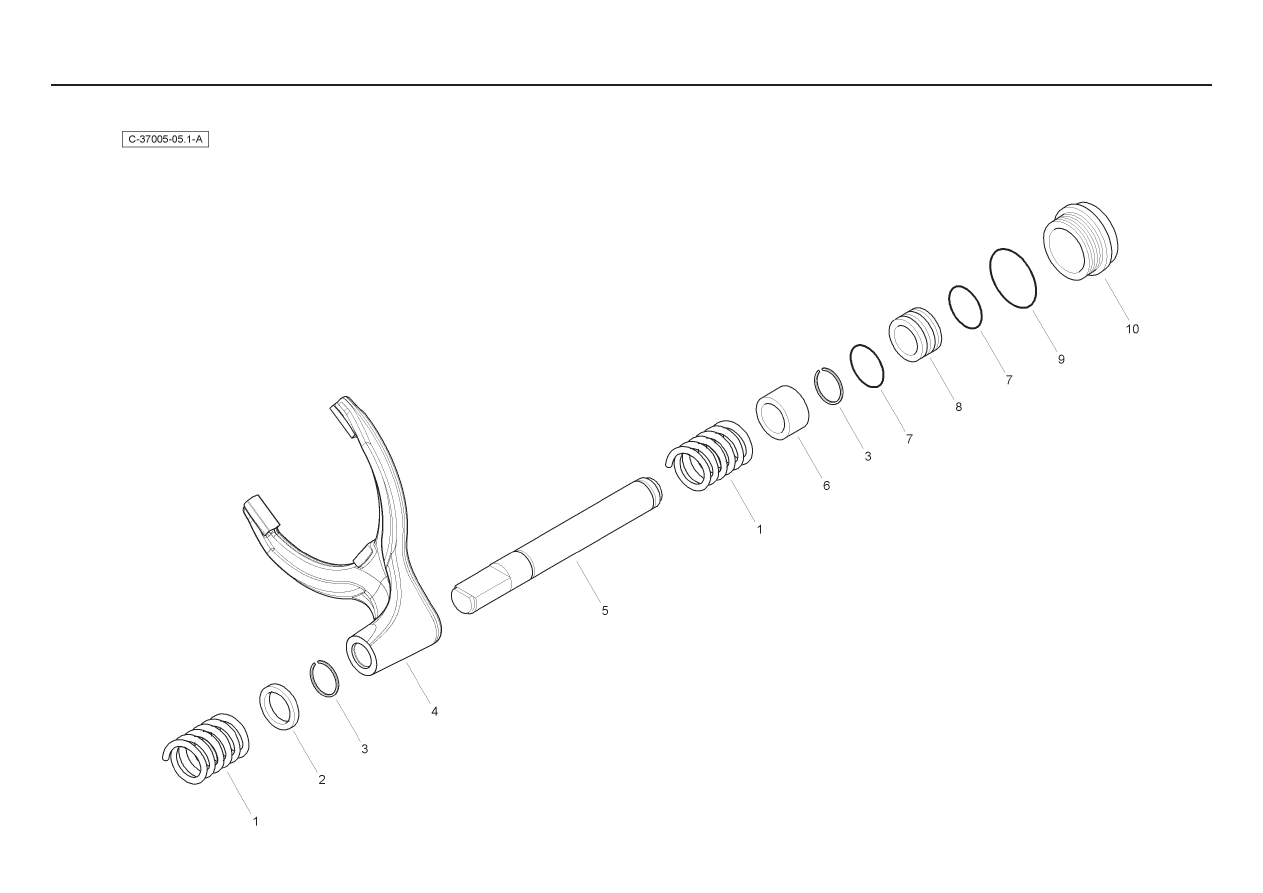

- Differential Locking

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6193389M1

2

Spring

Siège De Ressort

Federsitz

Muelle

2

6195562M1

1

Spacer

Entretoise

Abstandstuck

Pieza Distancia

3

6195558M1

2

Locking Ring

Bague Serrage

Sicherungsring

Aro De Seguridad

4  6195561M1

1 Fork

Fourchette

Gabel

Horquilla

5

6195560M1

1

Control Piston

Piston - Controle

Kolben - Steuerung

Piston - Mando

6  6195559M1

1 Bush

Douille

Buchse

Casquillo

7

6193384M1

2

O Ring

Joint Torique

O Ring

Junta De Tipo O

8  6193385M1

1 Piston

Piston

Kolben

Pistón

9

6195557M1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

10

6195556M1

1

Differential Locking Cylinder

Cylindre - Serrure

Zylinder - Schloss

Cilindro - Cerradura

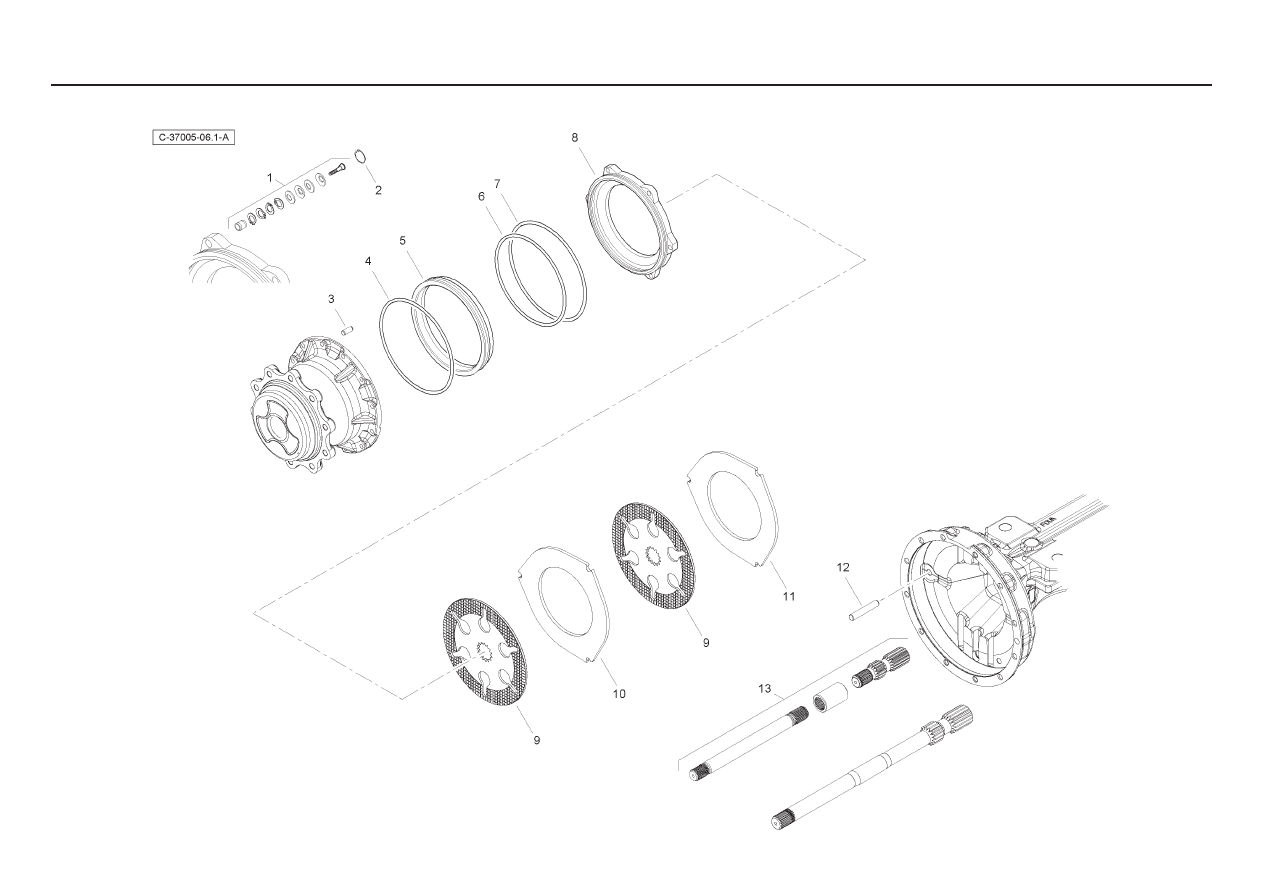

- Brakes

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6195577M91

6

Self Adjust Kit

Jeu Reglage

Einstellsatz

Juego Adjustador

2

6195578M1

6

Lock Ring

Bague Serrage

Sicherungsring

Aro De Seguridad

3  6195575M1

2 Pin

Goupille

Bolzen

Pasador

4

6195576M1

2

O Ring

Joint Torique

O Ring

Junta Torica

5

6195574M1

2

Brake Cylinder

Cylindre Frein

Bremszylinder

Cilindro Freno

6

6195573M1

2

O Ring

Joint Torique

O Ring

Junta Torica

7

6195572M1

2

O Ring

Joint Torique

O Ring

Junta Torica

8

6195571M1

2

Brake Piston

Piston - Frein

Kolben - Bremse

Piston - Freno

9

6195568M1

4

Brake Plate

Plaquette Frein

Bremsplatte

Placa De Freno

10  6195569M1

2 Plate

Plaque

Platte

Plato

11  6195567M1

2 Plate

Plaque

Platte

Plato

12  6195570M1

6 Pin

Goupille

Bolzen

Pasador

13

6195564M91

1

Half Shaft Kit

Jeu Arbre

Wellen Satz

Juego De Arbol

13

6195566M1

1

Half Shaft

Arbre

Welle

Arbol

13

6195563M91

1

Half Shaft Kit

Jeu Arbre

Wellen, Satz

Juego De Arbol

13

6195565M1

1

Half Shaft

Arbre

Welle

Arbol

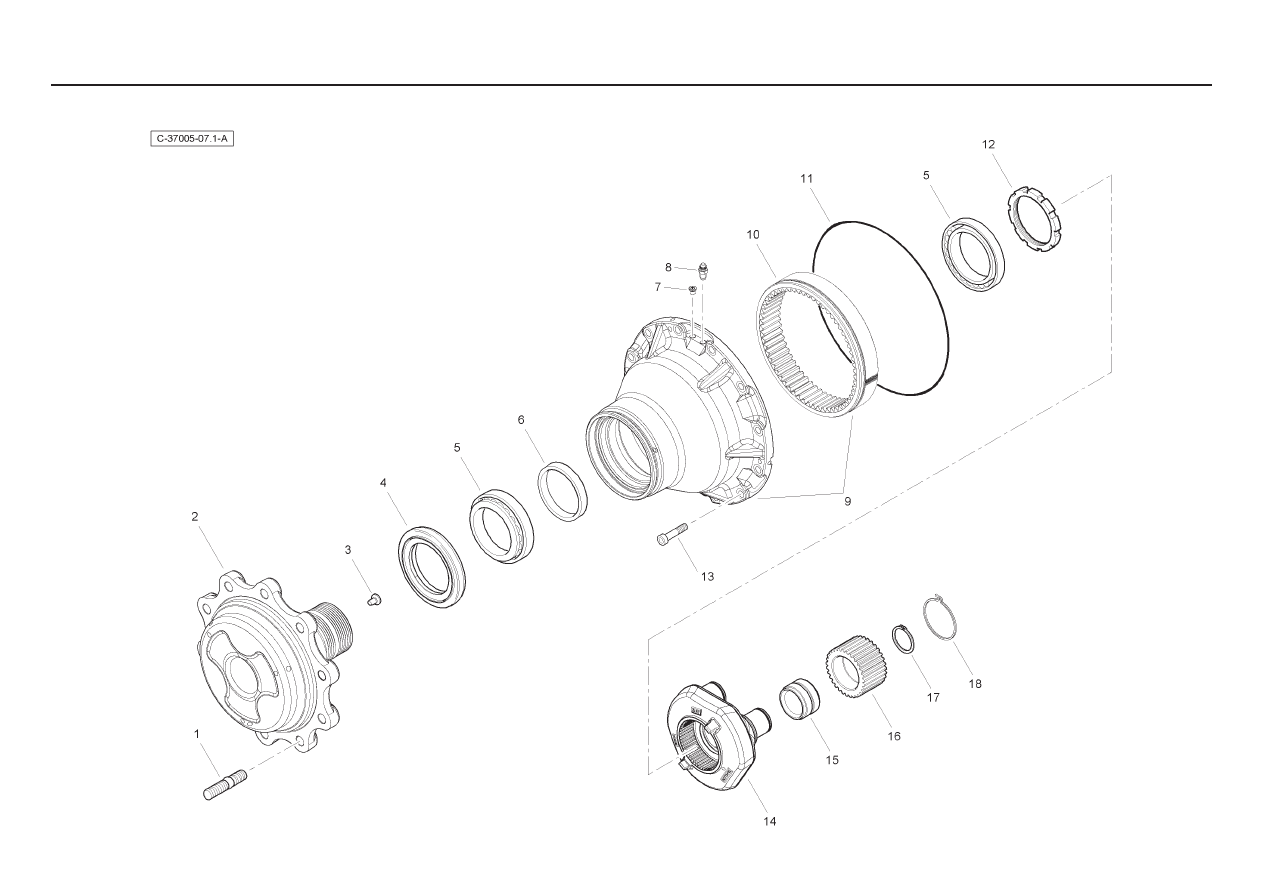

- Wheel Hub & Final Reduction

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6190302M1

20 Stud

Goujon

Stehbolzen

Espárrago

2

6195581M1

2

Wheel Flange

Flasque - Roue

Flansch - Rad

Pletina - Rueda

3  3475612M1

2 Pin

Pion

Passtift

Pasador

4

6195582M1

2

Seal Ring

Joint Etancheite

Dichtring

Reten

5  6195530M91

4 Bearing

Coussinet

Lager

Cojinete

6

6195583M1

2

Spacer

Entretoise

Abstandstuck

Pieza Distancia

7  6194311M1

2 Plug

Bouchon

Verschlstopfen

Tapón

8

6193348M1

2

Breather

Reniflard

Entlüftung

Ventilador Del Cárte

9

6195589M91

2

Hub Ring Gear Kit

Jeu Moyeu Couronne

Satz Hub Hohlrad

Juego Cubo Corona

10

6195590M1

2

Ring Gear

Engrenage - Anneau

Zahnrad - Ring

Engranaje - Aro

11  6195588M1

2 Ring

Anneau

Ring

Aro

12  6195586M1

2 Nut

Ecrou

Flachmutter

Tuerca

13  6195587M1

24 Bolt

Boulon

Schraubbolzen

Perno

14

6195584M91

2

Planetary Carrier

Porte-planetaire

Planetentrager

Soporte Planetar

15  6195580M1

6 Bearing

Coussinet

Lager

Cojinete

16  6195579M1

6 Gear

Engrenage

Zahnrad

Engranaje

17

6194356M1

6

Circlip

Segment D’Arrêt

Sicherungspring

Anillo De Resorte

18

6195585M1

2

Snap Ring

Fermoir

Sprengring

Anillo Retencion

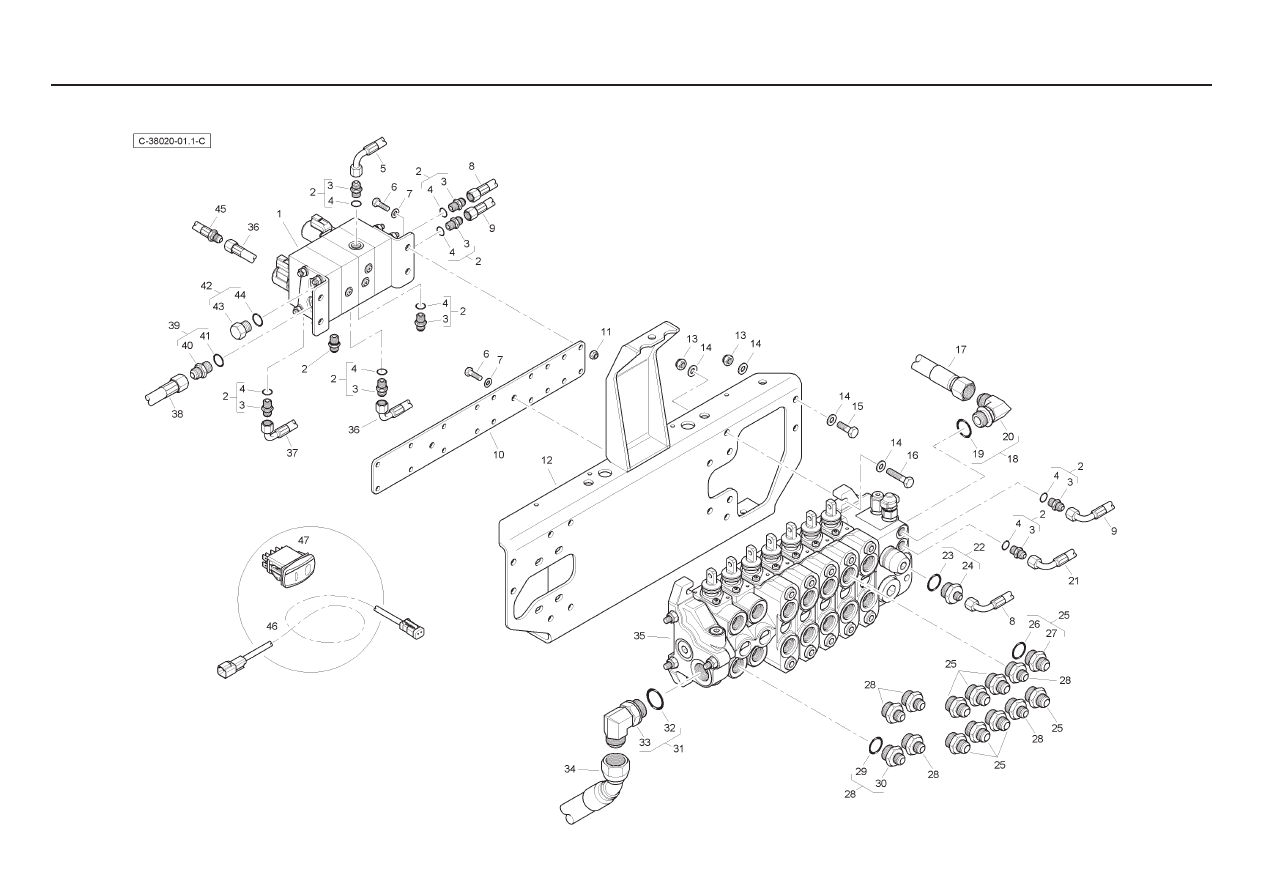

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1  6114412M91

1 Manifold

Collecteur

Krümmer

Colector

2

835091M91

9

Connector & O Ring

Borne

Doppelnippel

Conector

3  -

1 Union

Raccord

Verschraubung

Racor

4

831452M1

1

O Ring

Joint torique

O Ring

Junta tórica

5  T118311

1 Hose

Durit

Schlauch

Flexible

6  339761X1

6 Bolt

Boulon

Schraubbolzen

Perno

7

390972X1

10 Washer

Rondelle

Unterlegscheibe

Arandela

8  6114671M91

1 Hose

Durit

Schlauch

Flexible

9  6114670M91

1 Hose

Durit

Schlauch

Flexible

10

6114502M1

1

Mounting Plate

Plaque

Platte

Plato

11  394367X1

4 Nut

Ecrou

Mutter

Tuerca

12

T118243

1

Bracket

Support fixation

Haltearm

Soporte

13  1440329X1

8 Nut

Ecrou

Mutter

Tuerca

14  390734X1

16 Washer

Rondelle

Unterlegscheibe

Arandela

15  3009493X1

4 Bolt

Boulon

Schraubbolzen

Perno

16  3009496X1

4 Bolt

Boulon

Schraubbolzen

Perno

17  6112624M91

1 Hose

Durit

Schlauch

Flexible

18

358764X91

1

Elbow & O Ring

Coude

Winkelstück

Codo

19

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

20  -

1 Elbow

Coude

Winkelstück

Codo

21  6112610M91

1 Hose

Durit

Schlauch

Flexible

22

365830X91

1

Connector & O Ring

Borne

Doppelnippel

Conector

23

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

24  -

1 Union

Raccord

Verschraubung

Racor

25

365715X91

8

Connector & O Ring

Borne

Doppelnippel

Conector

26

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

27  -

1 Union

Raccord

Verschraubung

Racor

28

365713X91

6

Connector & O Ring

Borne

Doppelnippel

Conector

29

835025M1

1

O Ring

Joint torique

O Ring

Junta tórica

30  -

1 Union

Raccord

Verschraubung

Racor

31

358766X91

1

Elbow & O Ring

Coude

Winkelstück

Codo

32

835026M1

1

O Ring

Joint torique

O Ring

Junta tórica

33  -

1 Elbow

Coude

Winkelstück

Codo

34  6112614M91

1 Hose

Durit

Schlauch

Flexible

35  6115074M91

1 Valve

Soupape

Ventil

Válvula

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36  T118309

1 Hose

Durit

Schlauch

Flexible

37  T118308

1 Hose

Durit

Schlauch

Flexible

38  6114776M91

1 Hose

Durit

Schlauch

Flexible

39

358743X91

1

Connector & O Ring

Borne

Doppelnippel

Conector

40  -

1 Union

Raccord

Verschraubung

Racor

41

831497M1

1

O Ring

Joint torique

O Ring

Junta tórica

42

358724X91

1

Plug & O Ring

Bouchon

VerschlStopfen

Tapón

43  -

1 Plug

Bouchon

VerschlStopfen

Tapón

44

831497M1

1

O Ring

Joint torique

O Ring

Junta tórica

45  T122808

1 Hose

Durit

Schlauch

Flexible

46

T112697

1

Wiring Harness

Faisceau

Kabelstrang

Sistema de cable

47

6114325M91

1

Rocker Switch

Interrupteur

Schalter

Interruptor

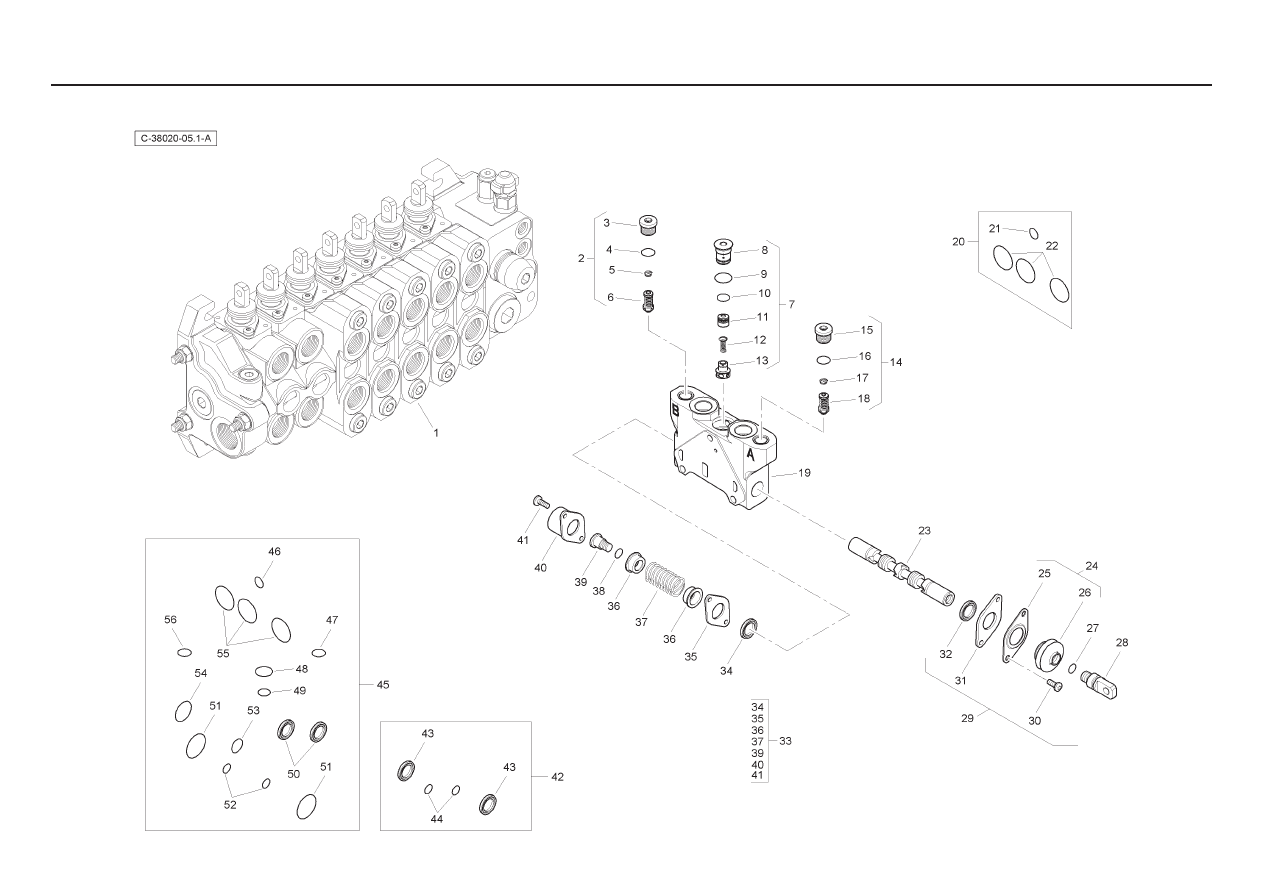

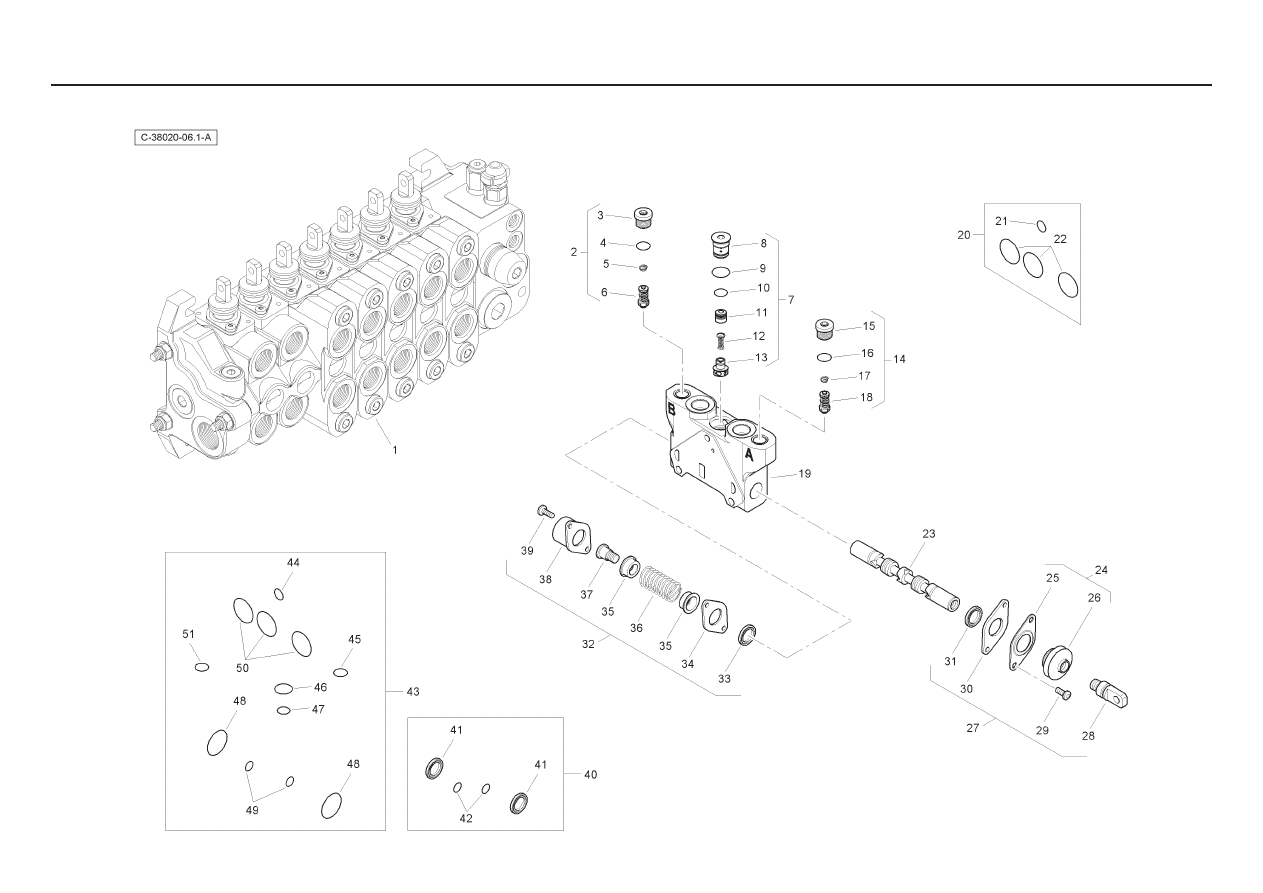

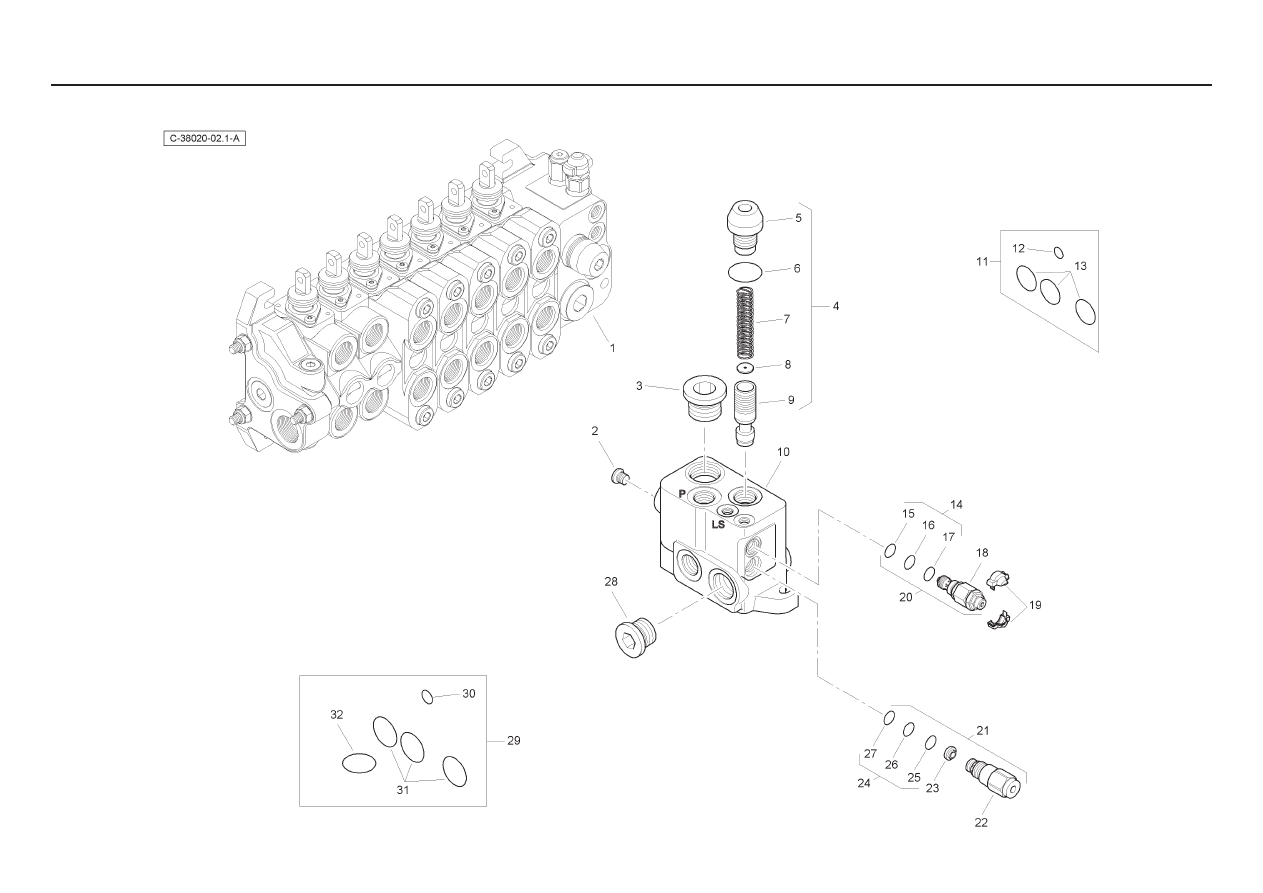

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196122M91

1        Valve Assembly - Inlet

Distributeur

Ventil Kpl

Conjto. De Valvula

2

-

1        Plug

Bouchon

Stopfen

Tapón

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        Kit

Jeu

Satz

Juego

5

-

1        Valve

Soupape

Ventil

Válvula

6

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

7

-

1        Spring

Ressort

Feder

Muelle

8

-

1        Element

Elément

Element

Elemento

9

-

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

10       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

11       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

12       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

13       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

14       -

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

15       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Cover

Couvercle

Deckel

Cubierta

20       6193787M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

21       6193788M91

1        Flow Regulator

Valve Anti-surdébit

Begrenzungsventil

Válv. Antisobrecaud.

22       -

1        Valve

Soupape

Ventil

Válvula

23       -

1        Element

Elément

Element

Elemento

24       -

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

25       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

26       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

27       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1        Plug

Bouchon

Stopfen

Tapón

29       6193789M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

30       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

31       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

32       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196123M91

1        Spool Valve - Auxilary

Soupape

Ventil

Válvula

2

6196148M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196149M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15

-

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1        Spool

Tiroir

Steuerschieber

Carrete

24       -

1        Kit

Jeu

Satz

Juego

25       -

1        Plate

Plaque

Platte

Plato

26       -

1        Seal

Joint Étanchéité

Dichtring

Retén

27       6193780M91

1        Kit - Mechanical Option

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

28       -

1        Screw

Vis

Schraube

Tornillo

29       -

2        Screw

Vis

Schraube

Tornillo

30       -

1        Plate

Plaque

Platte

Plato

31       -

1        Element

Elément

Element

Elemento

32       6193784M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

33       -

1        Element

Elément

Element

Elemento

34       -

1        Plate

Plaque

Platte

Plato

35       -

2        Holder

Pièce Support

Halter

Sujetador

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        Spring

Ressort

Feder

Muelle

37       -

1        Screw

Vis

Schraube

Tornillo

38       -

1        Cap

Chapeau

Kappe

Tapa

39       -

2        Screw

Vis

Schraube

Tornillo

40       6196126M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

41       -

2        Seal

Joint Étanchéité

Dichtring

Retén

42       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

46       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

51       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196127M91

1       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       Spring

Ressort

Feder

Muelle

6

-

1       Valve

Soupape

Ventil

Válvula

7

-

1       Kit

Jeu

Satz

Juego

8

-

1       Plug

Bouchon

Stopfen

Tapón

9

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1       Spring

Ressort

Feder

Muelle

13       -

1       Element

Elément

Element

Elemento

14       6196150M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1       Plug

Bouchon

Stopfen

Tapón

16       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1       Spring

Ressort

Feder

Muelle

18       -

1       Valve

Soupape

Ventil

Válvula

19       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1       Spool

Tiroir

Steuerschieber

Carrete

24       -

1       Kit

Jeu

Satz

Juego

25       -

1       Plate

Plaque

Platte

Plato

26       -

1       Seal

Joint Étanchéité

Dichtring

Retén

27       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1       Screw

Vis

Schraube

Tornillo

29       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

30       -

2       Screw

Vis

Schraube

Tornillo

31       -

1       Plate

Plaque

Platte

Plato

32       -

1       Element

Elément

Element

Elemento

33       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34       -

1       Element

Elément

Element

Elemento

35       -

1       Plate

Plaque

Platte

Plato

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2       Holder

Pièce Support

Halter

Sujetado

37       -

1       Spring

Ressort

Feder

Muelle

38       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

1       Screw

Vis

Schraube

Tornillo

40       -

1       Cap

Chapeau

Kappe

Tapa

41       -

2       Screw

Vis

Schraube

Tornillo

42       6196126M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

43       -

2       Seal

Joint Étanchéité

Dichtring

Retén

44       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

45

6196125M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

46       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

2       Seal

Joint Étanchéité

Dichtring

Retén

51       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

52       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

53       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

54       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

55       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

56       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196128M91

1       Spool Valve Assembly

Distributeur

Ventil Kpl

Conjto. De Valvula

2

6196152M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1       Plug

Bouchon

Stopfen

Tapón

4

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1       Spring

Ressort

Feder

Muelle

6

-

1       Valve

Soupape

Ventil

Válvula

7

-

1       Kit

Jeu

Satz

Juego

8

-

1       Plug

Bouchon

Stopfen

Tapón

9

-

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1       Spring

Ressort

Feder

Muelle

13       -

1       Element

Elément

Element

Elemento

14       6196151M91

1       Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15       -

1       Plug

Bouchon

Stopfen

Tapón

16       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1       Spring

Ressort

Feder

Muelle

18       -

1       Valve

Soupape

Ventil

Válvula

19       -

1       Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1       Spool

Tiroir

Steuerschieber

Carrete

24       -

1       Kit

Jeu

Satz

Juego

25       -

1       Plate

Plaque

Platte

Plato

26       -

1       Seal

Joint Étanchéité

Dichtring

Retén

27       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

28       -

1       Screw

Vis

Schraube

Tornillo

29       6193780M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

30       -

2       Screw

Vis

Schraube

Tornillo

31       -

1       Plate

Plaque

Platte

Plato

32       -

1       Element

Elément

Element

Elemento

33       6193784M91

1       Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

34       -

1       Element

Elément

Element

Elemento

35       -

1       Plate

Plaque

Platte

Plato

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

2       Holder

Pièce Support

Halter

Sujetado

37       -

1       Spring

Ressort

Feder

Muelle

38       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

39       -

1       Screw

Vis

Schraube

Tornillo

40       -

1       Cap

Chapeau

Kappe

Tapa

41       -

2       Screw

Vis

Schraube

Tornillo

42       6196126M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

43       -

2       Seal

Joint Étanchéité

Dichtring

Retén

44       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

45

6196125M91

1       Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

46       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

2       Seal

Joint Étanchéité

Dichtring

Retén

51       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

52       -

2       O Ring

Joint Torique

O Ring

Junta De Tipo O

53       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

54       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

55       -

3       O Ring

Joint Torique

O Ring

Junta De Tipo O

56       -

1       O Ring

Joint Torique

O Ring

Junta De Tipo O

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

1

6196129M91

1        Spool Valve - Auxilary

Soupape

Ventil

Válvula

2

6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

3

-

1        Plug

Bouchon

Stopfen

Tapón

4

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

5

-

1        Spring

Ressort

Feder

Muelle

6

-

1        Valve

Soupape

Ventil

Válvula

7

-

1        Kit

Jeu

Satz

Juego

8

-

1        Plug

Bouchon

Stopfen

Tapón

9

-

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

10       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

11       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

12       -

1        Spring

Ressort

Feder

Muelle

13       -

1        Element

Elément

Element

Elemento

14       6196151M91

1        Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

15

-

1        Plug

Bouchon

Stopfen

Tapón

16       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

17       -

1        Spring

Ressort

Feder

Muelle

18       -

1        Valve

Soupape

Ventil

Válvula

19       -

1        Body

Corps De Valve

Ventilgehäuse

Cuerpo Válvula

20       6193771M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

21       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

22       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

23       -

1        Spool

Tiroir

Steuerschieber

Carrete

24       -

1        Kit

Jeu

Satz

Juego

25       -

1        Plate

Plaque

Platte

Plato

26       -

1        Seal

Joint Étanchéité

Dichtring

Retén

27       6193780M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

28       -

1        Screw

Vis

Schraube

Tornillo

29       -

2        Screw

Vis

Schraube

Tornillo

30       -

1        Plate

Plaque

Platte

Plato

31       -

1        Element

Elément

Element

Elemento

32       6193784M91

1        Mechanical Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

33       -

1        Element

Elément

Element

Elemento

34       -

1        Plate

Plaque

Platte

Plato

35       -

2        Holder

Pièce Support

Halter

Sujetador

- Sideshift - Mechanical - Standard Dipper - without Quick Attach

Item Part No.

Qty.

English

French

German

Spanish

Remarks

36       -

1        Spring

Ressort

Feder

Muelle

37       -

1        Screw

Vis

Schraube

Tornillo

38       -

1        Cap

Chapeau

Kappe

Tapa

39       -

2        Screw

Vis

Schraube

Tornillo

40       6196126M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

41       -

2        Seal

Joint Étanchéité

Dichtring

Retén

42       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

43       6196125M91

1        Seal Kit

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

44       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

45       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

46       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

47       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O

48       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

49       -

2        O Ring

Joint Torique

O Ring

Junta De Tipo O

50       -

3        O Ring

Joint Torique

O Ring

Junta De Tipo O

51       -

1        O Ring

Joint Torique

O Ring

Junta De Tipo O
