Terex BACKHOE LOADER 970. Parts Manual (2010) - page 65

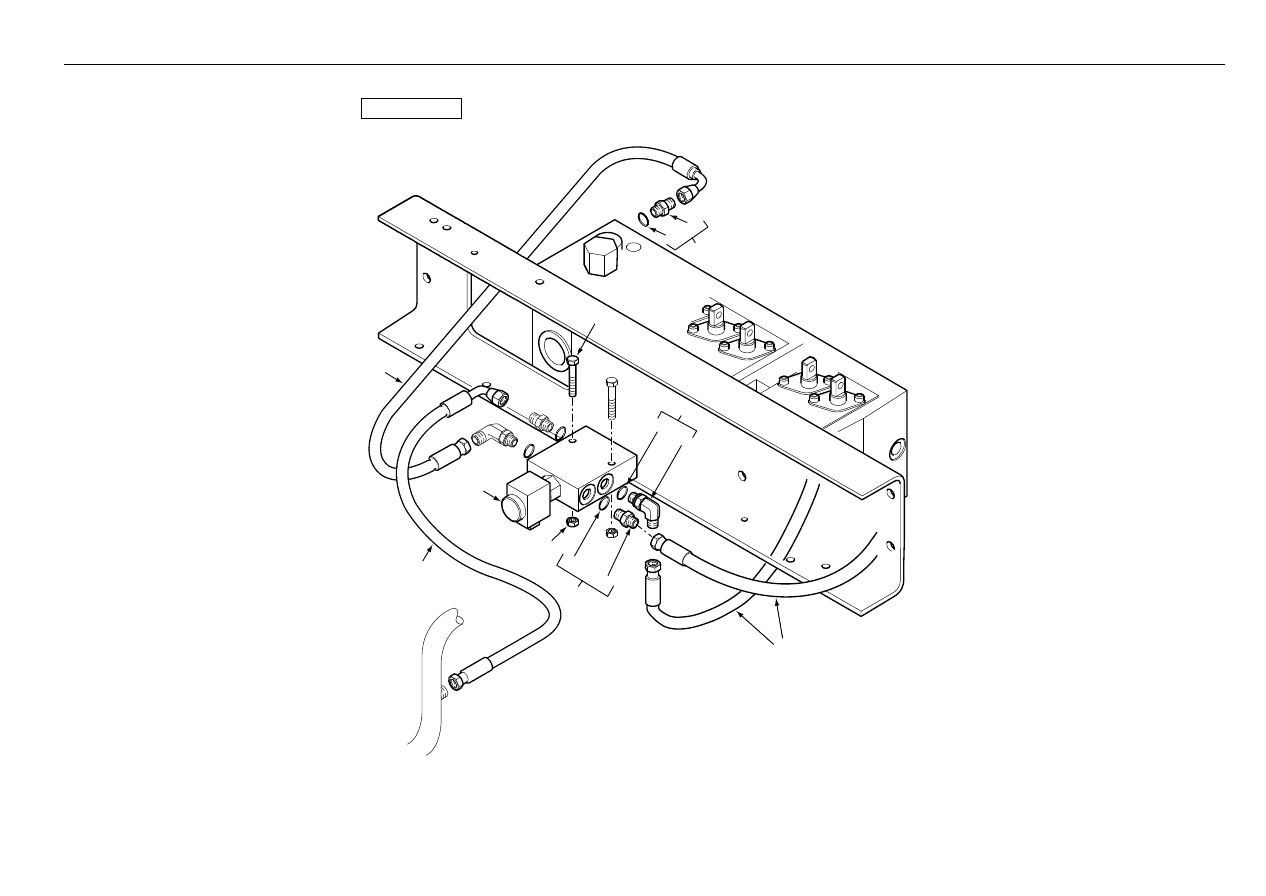

Quick Attach, Digger

- Centremount Standard Dipper

4067 90013

1

15

11

8

9

10

7

5

4

14

12

13

6

3

2

C-90013-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90013c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6102806M91

2

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2049

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90013

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90013c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2051

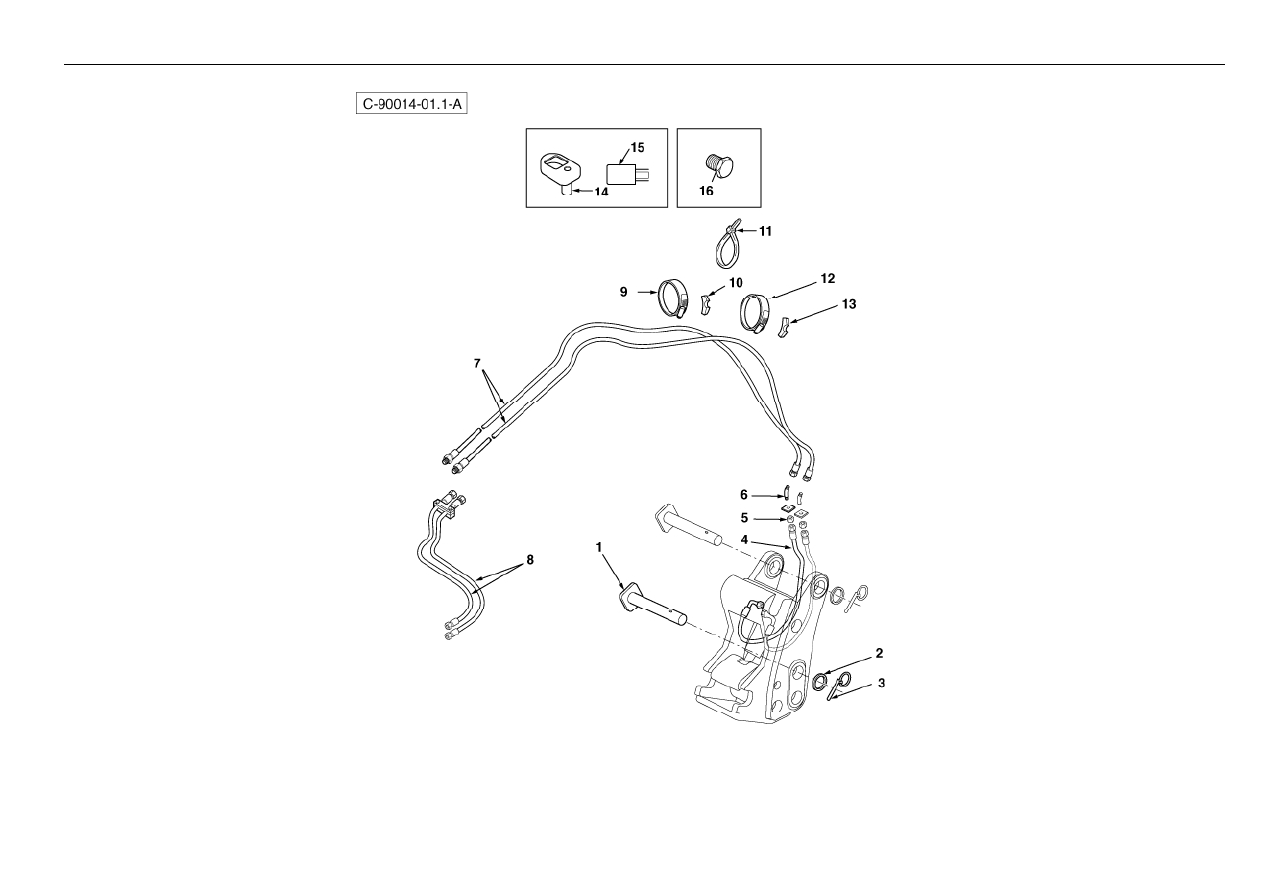

Quick Attach, Digger

- Centremount Standard Dipper

4067 90014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

3

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

6102923M91

2

Hose - Digger Q/Attach., Miller

Flexible

Schlauch Kpl

Flexible, Conj.

5

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

6

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

7

6106087M91

2

Hose-Miller Q/Attach Hyd.

Flexible

Schlauch Kpl

Flexible, Conj.

8

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90014c02.1 11

9

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

10

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

11

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

13

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

14

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

15

6102490M1

1

Relay-Micro

Relais

Relais

Relé

16

218-772

2

Plug-37deg Flared Tube

Bouchon

Stopfen

Tapón

®

2053

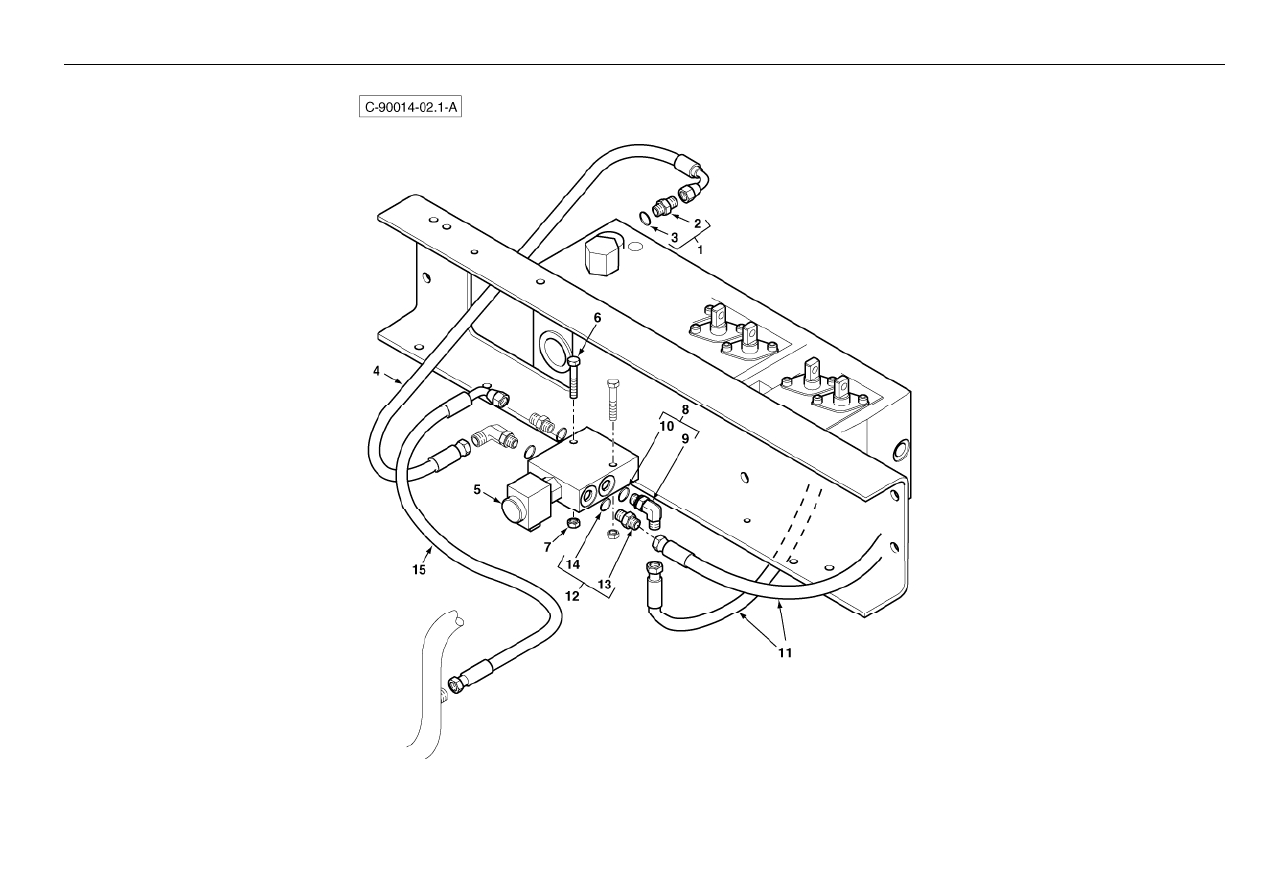

Quick Attach, Digger

- Centremount Standard Dipper

4067 90014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90014c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6102806M91

2

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2055

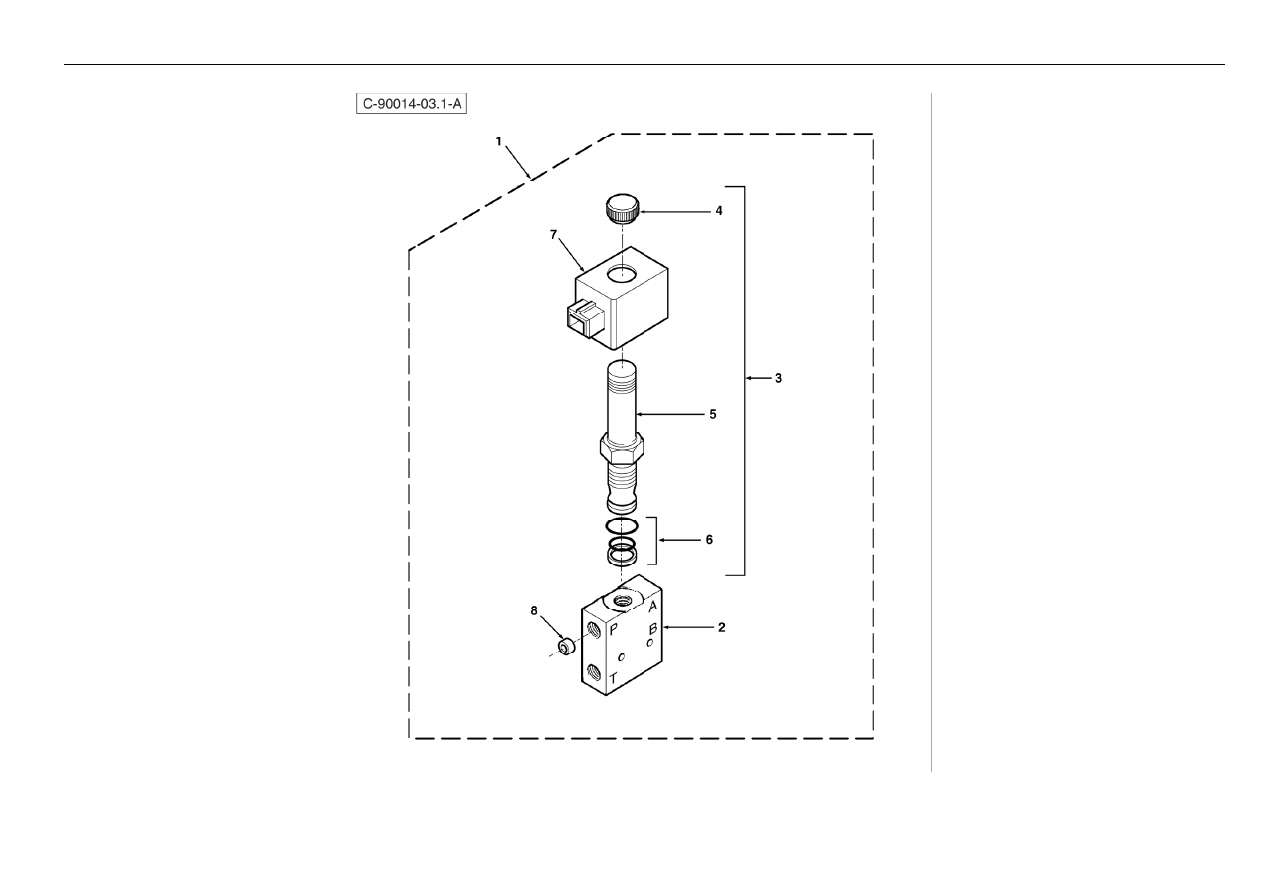

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90014c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2057

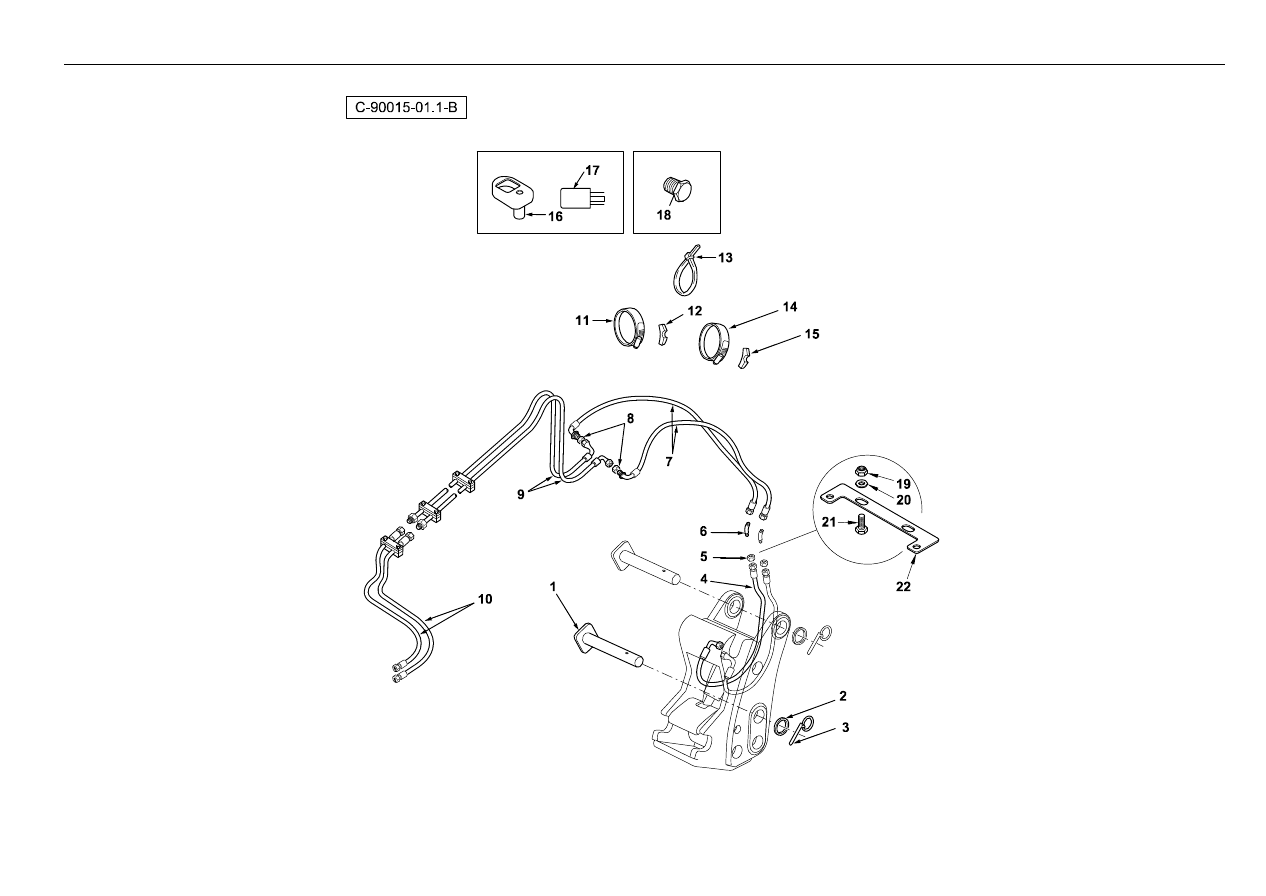

Quick Attach, Digger

- Centremount Telescopic Dipper

4067 90015

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

3

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

6102923M91

2

Hose - Digger Q/Attach., Miller

Flexible

Schlauch Kpl

Flexible, Conj.

5

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

6

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

7

6102922M92

2

Hose-Miller Q/Attach Hyd.

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

8

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

9

3521945M95

1

Hose Assy. - Digger Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

Yellow

9

6111272M91

1

Hose Assembly - Q/Attach Boom

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

Black

10

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90015c02.1 11

11

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

12

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

13

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

14

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

15

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

16

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

17

6102490M1

1

Relay-Micro

Relais

Relais

Relé

18

218-772

2

Plug-37deg Flared Tube

Bouchon

Stopfen

Tapón

19

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

20

390597X1

2

Washer, Large - M10

Rondelle

Scheible

Arandela

21

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

22

6112498M1

1

Bracket

Support Fixation

Haltearm

Pata De Fijación

®

2059

Quick Attach, Digger

- Centremount Telescopic Dipper

4067 90015

1

15

11

8

9

10

7

5

4

14

12

13

6

3

2

C-90015-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90015c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6102806M91

1

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

Yellow

11

6111273M91

1

Hose Assembly - Q/Attach

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2061

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90015

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90015c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

2063

Quick Attach, Digger

- Centremount Telescopic Dipper

4067 90016

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

2

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

3

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

4

6102923M91

2

Hose - Digger Q/Attach., Miller

Flexible

Schlauch Kpl

Flexible, Conj.

5

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

6

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

7

6102922M92

2

Hose-Miller Q/Attach Hyd.

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

8

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

9

3518145M91

2

Hose Assy

Flexible

Schlauch Kpl

Flexible, Conj.

10

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90016c02.1 11

11

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

12

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

13

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

14

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

15

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

16

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

17

6102490M1

1

Relay-Micro

Relais

Relais

Relé

18

218-772

2

Plug-37deg Flared Tube

Bouchon

Stopfen

Tapón

19

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

20

390597X1

2

Washer, Large - M10

Rondelle

Scheible

Arandela

21

3009492X1

2

Bolt - Hex. M10 X 25

Boulon M10 X 25

Schraube M10 X 25

Tornillo

22

6112498M1

1

Bracket

Support Fixation

Haltearm

Pata De Fijación

®

2065

Quick Attach, Digger

- Centremount Telescopic Dipper

4067 90016

1

15

11

8

9

10

7

5

4

14

12

13

6

3

2

C-90016-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90016c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6102806M91

2

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

2067

Quick Attach, Digger

- Centremount Solenoid Valve

4067 90016

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90016c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

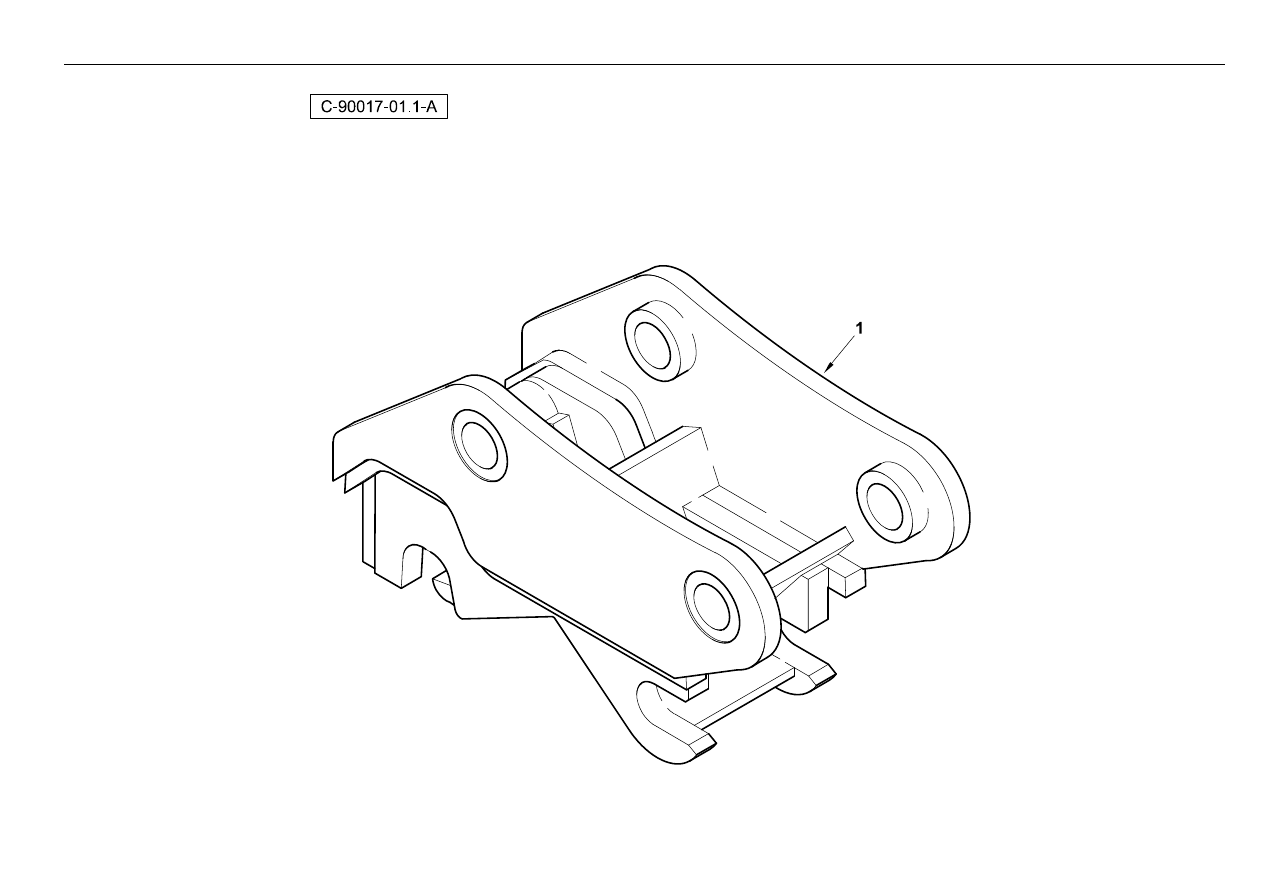

2069

Quick Attach, Digger

- Abiljo

4067 90017

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110753M91

1

Abiljo Mechanical Digger Q/A - Purple Ensem. D¿Attel. Rapi

Schnellkupplung Kpl.

Engan. Rápido, Conj.

®

2071

Not Serviced

4067 90099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

2073

Quick Attach, Digger

- Sideshift Standard Dipper

4067 90023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365830X91

1

Connector

Adaptateur

Reduziernippel

Unión

2

#UNION

1

Union

Union

Union

Union

Ref. 1

3

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

4

6109910M91

1

Hose Assy - Q/A Feed

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

5

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90023c03.1

6

391244X1

2

Bolt M6-45 Z5s

Goupille

Bolzen - M6 X 45

Perno

7

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

8

370807X91

2

Elbow 90 7/16jic9/16or

Coude, 90

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6111273M91

1

Hose Assembly - Q/Attach

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

11

6102806M91

1

Hose-Quick Attach

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

Yellow

12

365065X91

2

Connector 7/16x9/16

Borne

Doppelnippel

Unión

13

#UNION

1

Union

Union

Union

Union

Ref. 12

14

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

15

3519226M91

1

Hose Assy

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

®

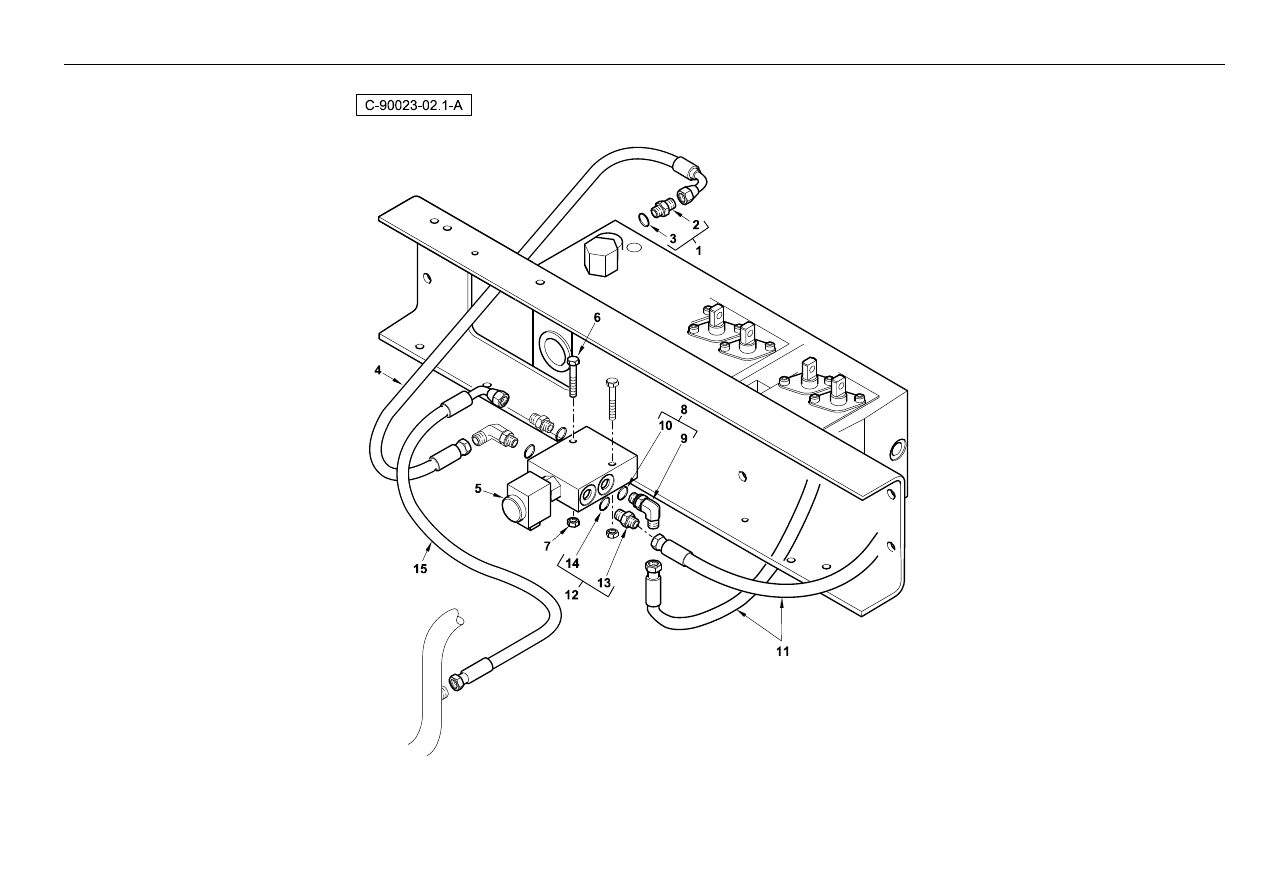

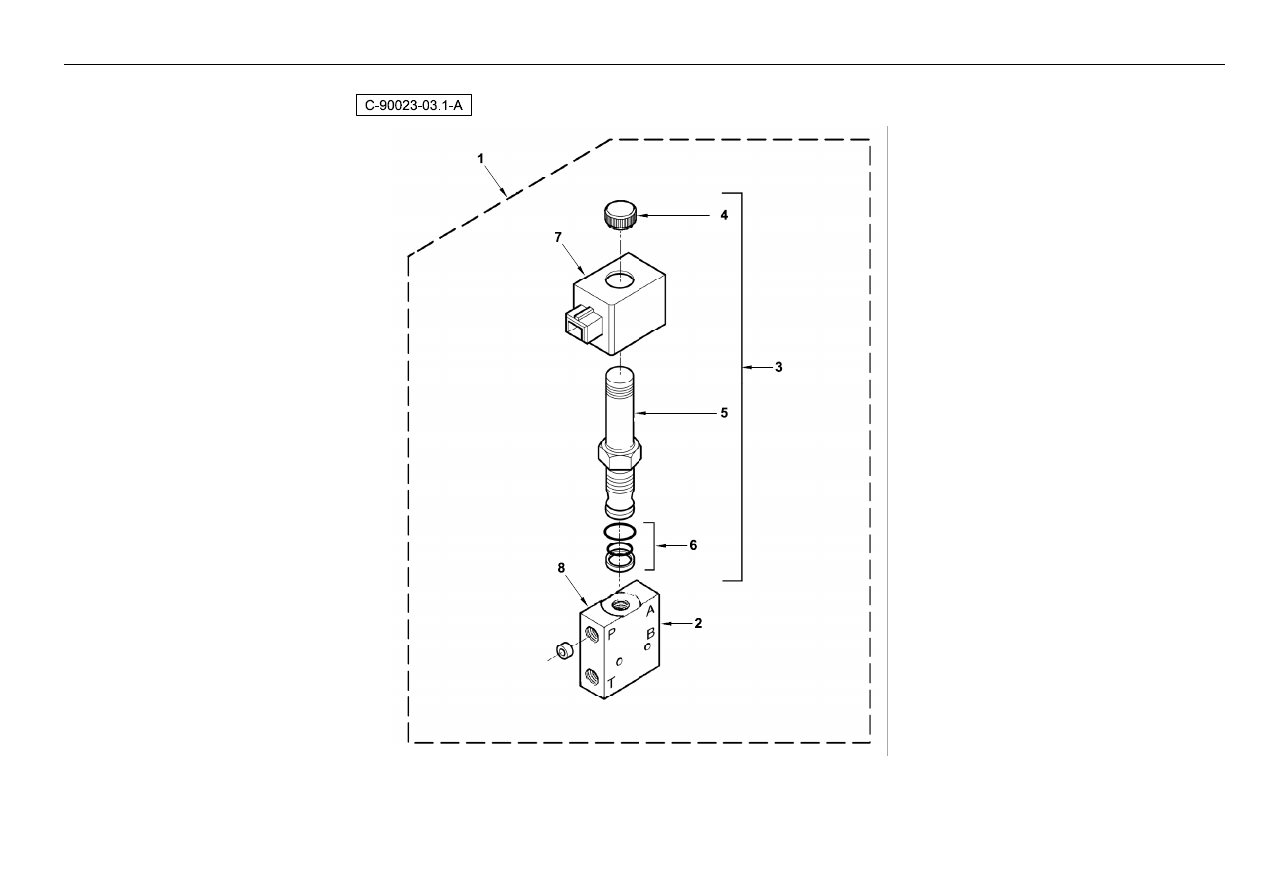

2075

Quick Attach, Digger

- Sideshift Solenoid Valve

4067 90023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106011M91

1

Valve-Digger Quick Attach.

Électrovalve

Magnetventil

Electroválvula

90023c02.1 5

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

6193020M91

1

Cartridge Assy

Cartouche Ass.

Einsatz Kplt

Solenoide, Conj.

4

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 3

5

#CARTRIDGE

1

Cartridge

Cartridge

Cartridge

Cartridge

Ref. 3

6

6193022M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

7

6191096M91

1

Coil Assy.

Bobine

Wicklung, Spule

Bobina

8

6193021M1

1

Restrictor

Réduction

Reduzierstück

Reducción

®

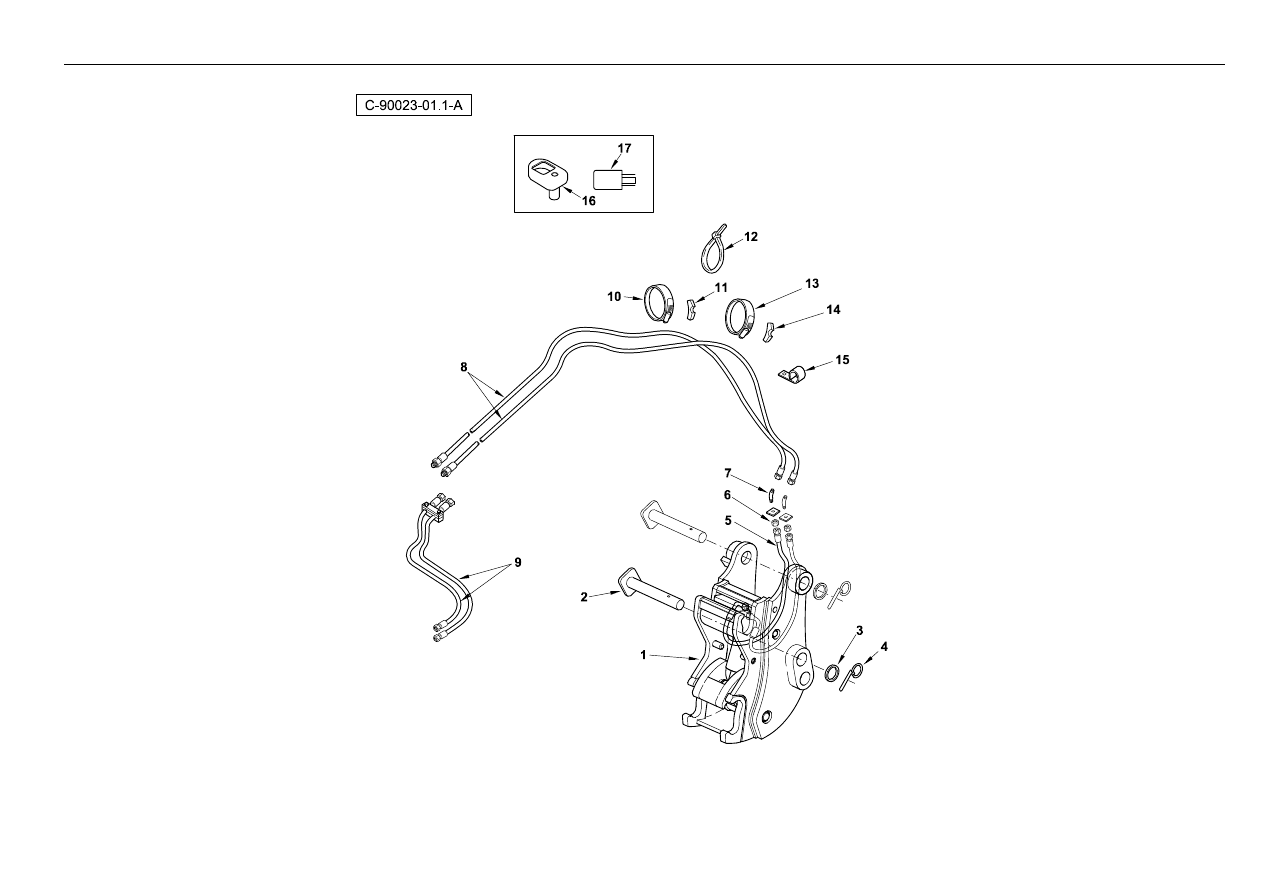

2077

Quick Attach, Digger

- Sideshift Standard Dipper

4067 90023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101115

1

Miller Q/A Assy - Fully Hydraulic
(Fabricated)

Ensem. D'attel. Rapide

Schnellkupplung Kpl.

Engan. Rapido, Conj.

See 90023c04.1

2

3516519M94

2

Pin & Plate 45-322,5

Axe

Bolzen

Pasador

3

3501790M1

2

Washer M46-65-5 Z

Rondelle

Scheibe

Arandela

4

3516522M91

2

Pin Safety Linch

Goupille D´Arrêt

Klappstecker

Pasador De Parada

5

T101116

2

Hose Assy - Fully Hydraulic Q/A

Ensemble Durit

Schlauch Kpl

Con. De Manguera

6

356612X1

2

Nut 7/16" Unf

Ecrou Unf

Mutter 7/16" Unf

Tuerca

7

371089X1

2

Elbow 45 Deg

Coude, 45

Kniestück, 45°

Codo, 45°

8

6106086M91

2

Hose-Miller Q/Attach Hyd.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

9

#HOSE ASSY

2

Hose Assy

Hose Assy

Hose Assy

Hose Assy

90023c02.1 11

10

3517732M1

1

Clip, Hose

Collier Durit

Schlauchschelle

Argolla De Fijación

11

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

12

1664405M1

6

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

13

3517731M1

1

Clamp-Hose

Bride Pour Tutaux

Schlauchschelle

Argolla De Fijación

14

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

15

515-22127

4

Clip-Coated P

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

16

6101777M91

1

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

17

6102490M1

1

Relay-Micro

Relais

Relais

Relé

®

2079
