Terex BACKHOE LOADER 970. Parts Manual (2010) - page 49

Extendahoe Hydraulics

- Centremount Control Pedal

4067 78014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1537

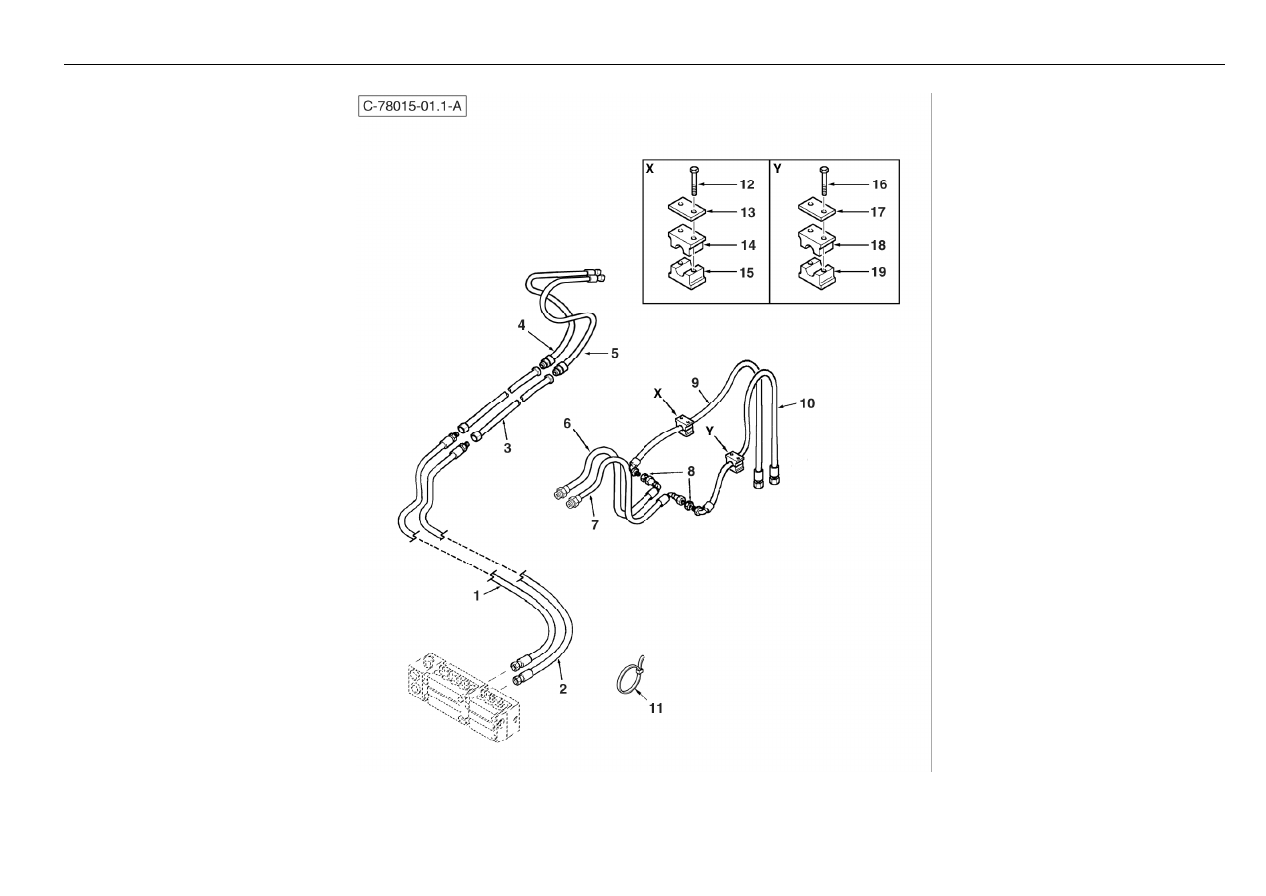

Extendahoe Hydraulics

- Centremount With Auxiliary Hydraulics

4067 78015

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107464M93

1

Hose Cm Extendahoe

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Dark Green

2

6107465M92

1

Hose-Cm Extendahoe

Flexible

Schlauch

Flexible, Conj.

Black

3

6101734M91

2

Tube-Ex Hoe 4.9 Cm Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

4

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

5

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

6

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

7

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

8

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

9

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

10

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

11

1664405M1

2

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

13

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

14

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

15

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

16

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

17

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

18

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

19

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

1539

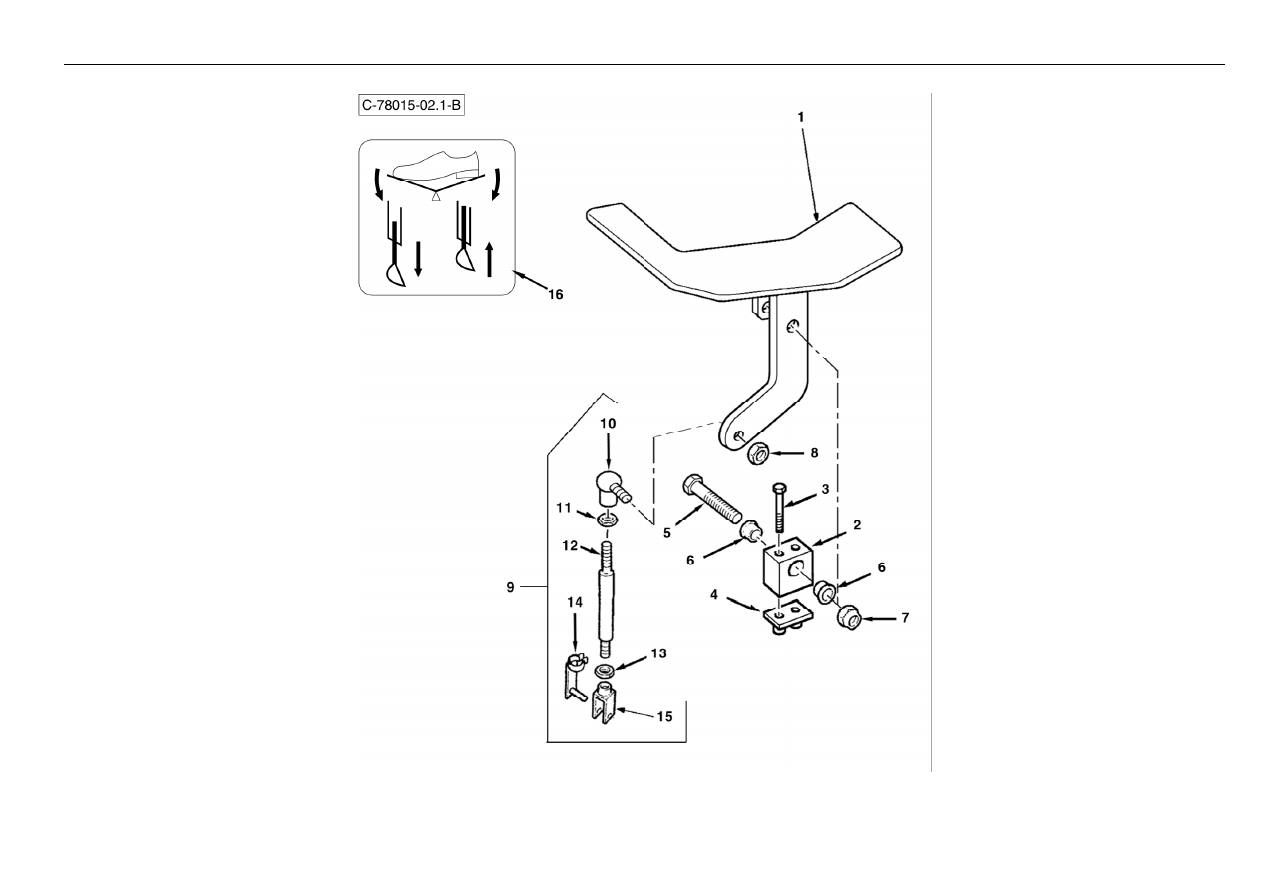

Extendahoe Hydraulics

- Centremount Control Pedal

4067 78015

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1541

Extendahoe Hydraulics Less Control Pedal

4067 78016

1

C-78016-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6110317M1

1

Bung - Rear Mat

Bonde

Spund

Casquillo

®

1543

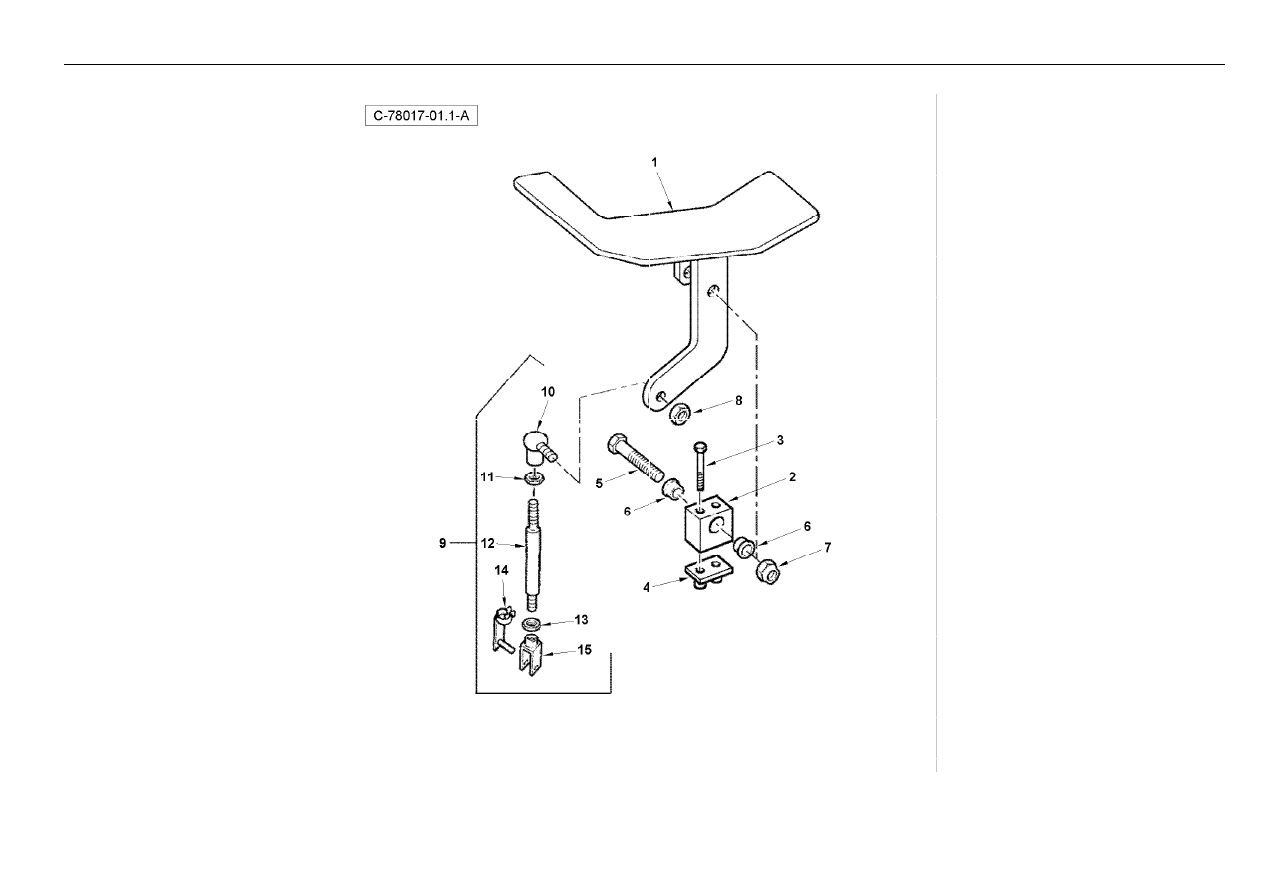

Extendahoe Hydraulics Control Pedal

4067 78017

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

®

1545

Not Serviced

4067 78099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

1547

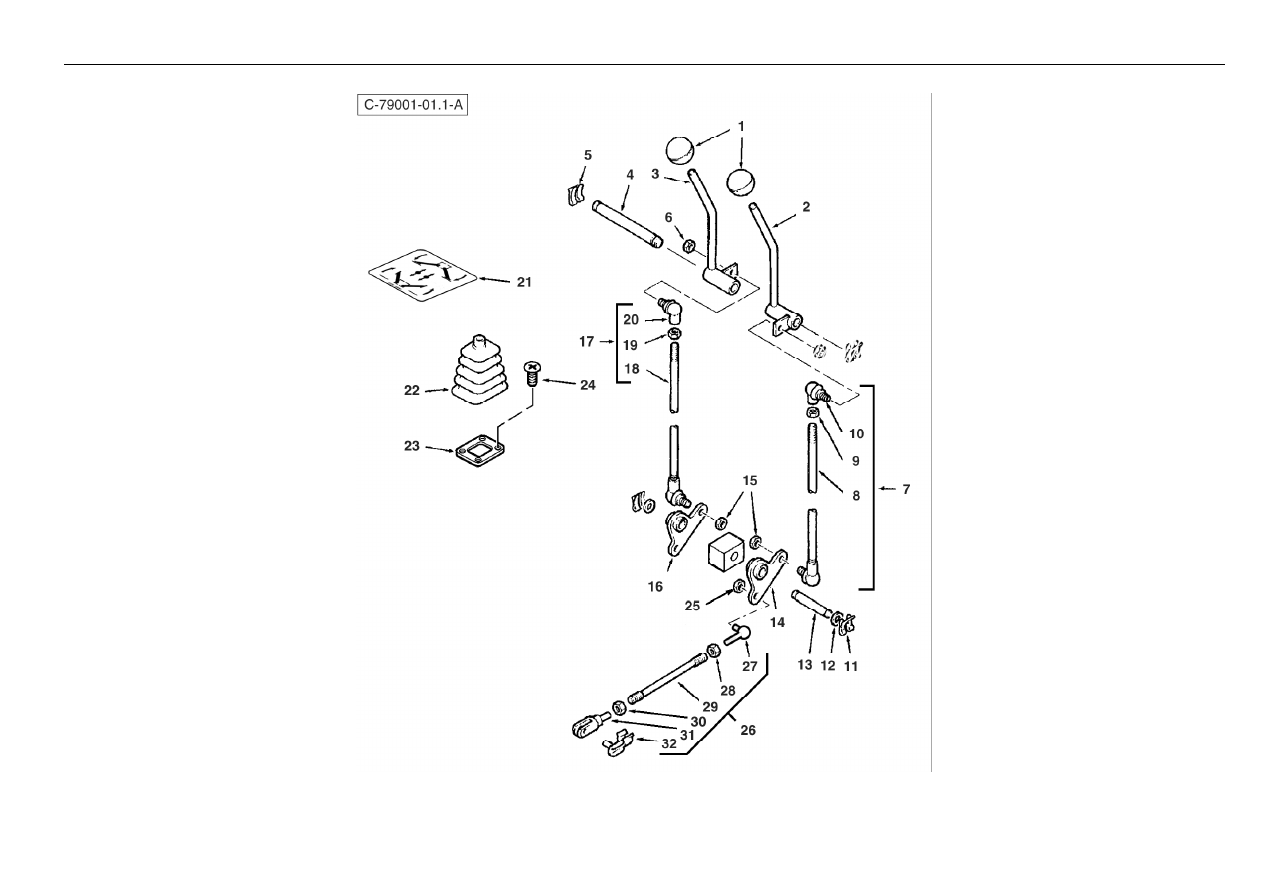

Stabiliser Controls

- Sideshift Digger

4067 79001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3517899M1

2

Knob Yellow Screw On

Boule

Knauf

Bola

2

6100825M93

1

Handle - Stabiliser Control LH

Poignee

Handgriff

Palanca De Mando

3

6100826M93

1

Handle - Stabiliser Control RH

Poignee

Handgriff

Palanca De Mando

4

3521567M2

1

Shaft 122mm

Arbre

Welle

Pasador

5

3521460M1

2

Fastener Safety M12

Agrafe

Befestigungsvorr.

Clip

6

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

7

6100874M91

1

Rod Assy Stabiliser

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

8

#ROD

1

Rod

Rod

Rod

Rod

Ref. 7

9

392309X1

1

Nut M8 Thin

Ecrou

Mutter

Tuerca

10

3520655M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

11

3521461M1

2

Fastener Safety M10

Circlip Ressort

Klemmfeder

Clip

12

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

13

6108468M1

1

Pin-Stab Lever

Axe

Bolzen

Pasador

14

6107713M1

1

Pivot-Stab Control

Pivot

Wellenzapfen

Pivote

15

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107713M1

1

Pivot-Stab Control

Pivot

Wellenzapfen

Pivote

17

6100873M91

1

Rod Assy Stabliser

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

18

#ROD

1

Rod

Rod

Rod

Rod

Ref. 17

19

392309X1

1

Nut M8 Thin

Ecrou

Mutter

Tuerca

20

3520655M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

21

6106157M1

1

Decal-Ss Stab Control

Adhésif

Aufkleber

Adhesivo

22

6109925M1

2

Gaiter - Stab Lever (Black)

Manchette

Manschette

Fuelle

23

6101343M2

2

Plate-Gaiter Retaining

Plaque Manchette

Platte

Placa

24

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

25

339169X1

2

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

26

6106905M91

2

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

27

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

28

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

29

#ROD

1

Rod

Rod

Rod

Rod

Ref. 26

30

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

®

1549

Stabiliser Controls

- Sideshift Digger

4067 79001

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

32

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

®

1551

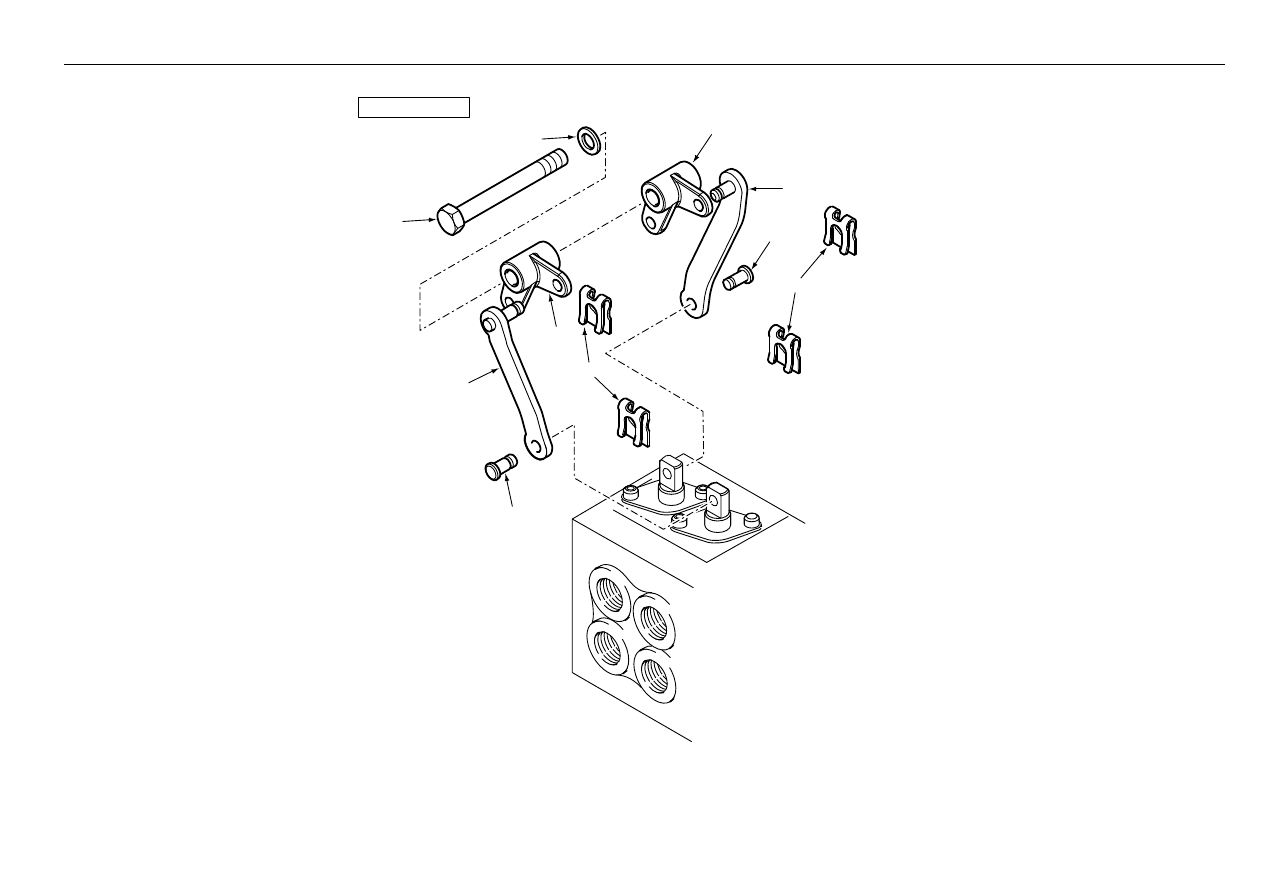

Stabiliser Controls

- Sideshift Digger

4067 79001

10

2

1

5

6

7

8

9

4

3

C-79001-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106626M92

1

Link-Stab

Maillon Ass.

Gelenkstange Kplt

Eslabón, Conj.

2

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

3

3516322M1

2

Clip, Spring - No.8

Clip

Klips

Clip

4

6108530M1

1

Pivot-Stab Controls

Ensemble De Levier

Hebel Kpl.

Palanca, Conj.

5

3009518X1

1

Bolt - M12 X 110lg

Goupille

Bolzen M12 X 110

Perno

6

339369X1

1

Washer M12-22-2 Zsp

Rondelle Frein

Federring - M12

Arandela De Freno

7

6108530M1

1

Pivot-Stab Controls

Ensemble De Levier

Hebel Kpl.

Palanca, Conj.

8

6106626M92

1

Link-Stab

Maillon Ass.

Gelenkstange Kplt

Eslabón, Conj.

9

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

10

3516322M1

2

Clip, Spring - No.8

Clip

Klips

Clip

®

1553

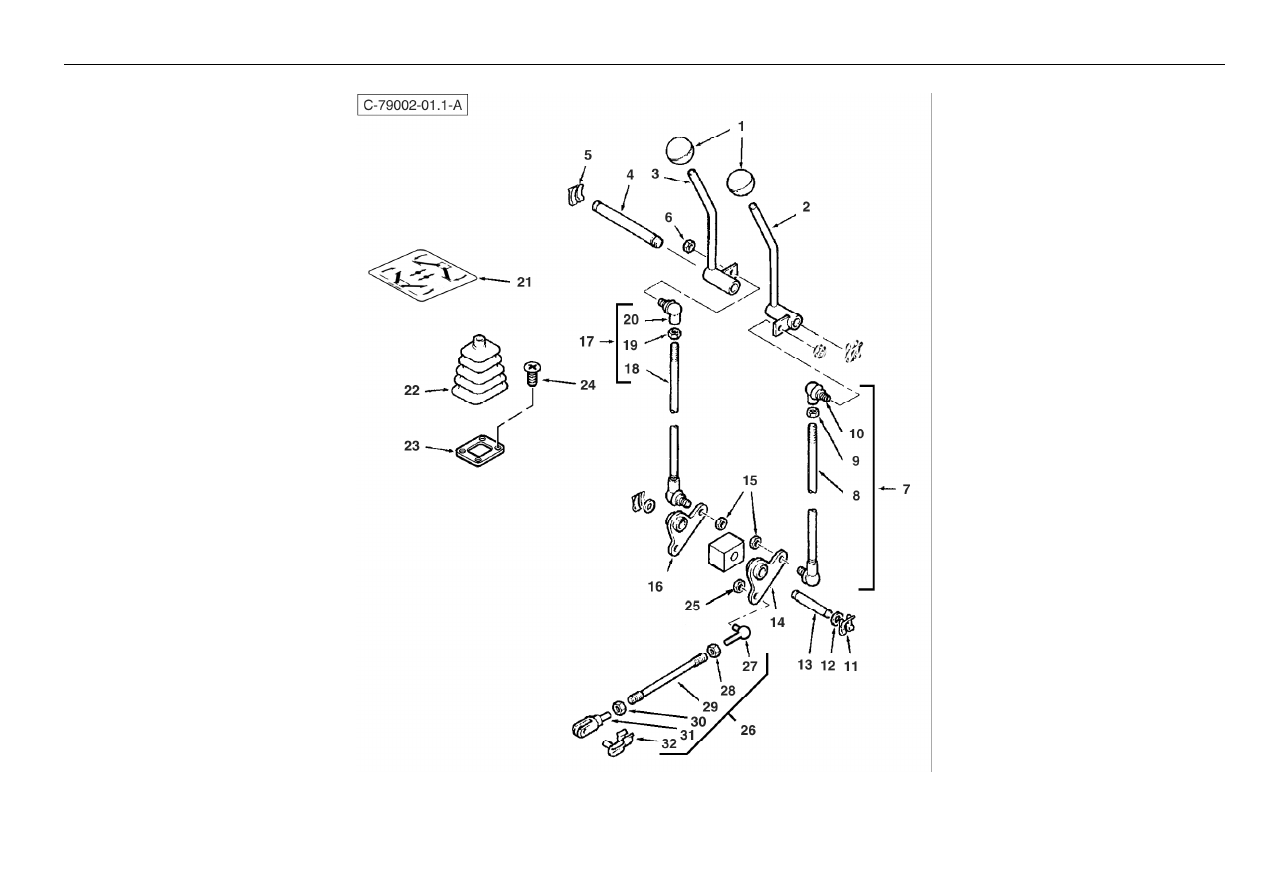

Stabiliser Controls

- Centremount Digger

4067 79002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3517899M1

2

Knob Yellow Screw On

Boule

Knauf

Bola

2

6100825M93

1

Handle - Stabiliser Control LH

Poignee

Handgriff

Palanca De Mando

3

6100826M93

1

Handle - Stabiliser Control RH

Poignee

Handgriff

Palanca De Mando

4

3521567M2

1

Shaft 122mm

Arbre

Welle

Pasador

5

3521460M1

2

Fastener Safety M12

Agrafe

Befestigungsvorr.

Clip

6

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

7

6100874M91

1

Rod Assy Stabiliser

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

8

#ROD

1

Rod

Rod

Rod

Rod

Ref. 7

9

392309X1

1

Nut M8 Thin

Ecrou

Mutter

Tuerca

10

3520655M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

11

3521461M1

2

Fastener Safety M10

Circlip Ressort

Klemmfeder

Clip

12

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

13

6108468M1

1

Pin-Stab Lever

Axe

Bolzen

Pasador

14

6107713M1

1

Pivot-Stab Control

Pivot

Wellenzapfen

Pivote

15

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107713M1

1

Pivot-Stab Control

Pivot

Wellenzapfen

Pivote

17

6100873M91

1

Rod Assy Stabliser

Ensemble Tringlerie

Gestänge

Tirantes, Conj.

18

#ROD

1

Rod

Rod

Rod

Rod

Ref. 17

19

392309X1

1

Nut M8 Thin

Ecrou

Mutter

Tuerca

20

3520655M1

1

Ball-Joint

Rotule

Kugelgelenk

Rotula

21

6106158M1

1

Decal-Cm Stab Control

Adhésif

Aufkleber

Adhesivo

22

6109925M1

2

Gaiter - Stab Lever (Black)

Manchette

Manschette

Fuelle

23

6101343M2

2

Plate-Gaiter Retaining

Plaque Manchette

Platte

Placa

24

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

25

339169X1

2

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

26

6106905M91

2

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

27

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

28

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

29

#ROD

1

Rod

Rod

Rod

Rod

Ref. 26

30

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

®

1555

Stabiliser Controls

- Centremount Digger

4067 79002

Part No.

Qty.

English

French

German

Spanish

Remarks

31

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

32

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

®

1557

Stabiliser Controls

- Centremount Digger

4067 79002

10

2

1

5

6

7

8

9

4

3

C-79002-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106626M92

1

Link-Stab

Maillon Ass.

Gelenkstange Kplt

Eslabón, Conj.

2

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

3

3516322M1

2

Clip, Spring - No.8

Clip

Klips

Clip

4

6108530M1

1

Pivot-Stab Controls

Ensemble De Levier

Hebel Kpl.

Palanca, Conj.

5

3009518X1

1

Bolt - M12 X 110lg

Goupille

Bolzen M12 X 110

Perno

6

339369X1

1

Washer M12-22-2 Zsp

Rondelle Frein

Federring - M12

Arandela De Freno

7

6108530M1

1

Pivot-Stab Controls

Ensemble De Levier

Hebel Kpl.

Palanca, Conj.

8

6106626M92

1

Link-Stab

Maillon Ass.

Gelenkstange Kplt

Eslabón, Conj.

9

6102816M1

1

Pin-Clevis

Axe De Chape

Gabelstift

Eje De Brida

10

3516322M1

2

Clip, Spring - No.8

Clip

Klips

Clip

®

1559

Auxiliary Hydraulics

- Sideshift Telescopic Dipper

4067 80003

1

3

4

5

6

8

9

10

7

2

12

11

13

14

15

18

19

21

22

26

30

31

32

27

35

36

37

33

39 38

34

28

29

23

24

25

17

16

20

C-80003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3516796M91

1

Coupling Male Q/Rel

Coupleur Male

Kuppist Innen

Acoplador Rápido

2

3516795M91

1

Coupling Female Q/Rel

Coupleur Femelle

Kuppist Aussen

Acoplamiento Rápido

3

6106080M1

2

Decal-Arrow

Adhésif

Aufkleber

Adhesivo

4

835025M1

2

Ring O

Joint Torique

O Ring

Junta De Tipo O

5

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

6

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

7

6106190M91

2

Hose-Aux Dipper

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

8

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

9

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

10

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

11

6106186M92

1

Tube-Aux Boom 4.5 LH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

12

6106188M92

1

Tube-Aux Boom 4.5 RH

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

13

6106185M91

2

Hose-Aux Hyd Boom Ss

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

14

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

15

6101964M1

1

Bracket-Lh

Patte Fixation

Haltearm

Pata De Fijación

15

6101965M1

1

Bracket-Rh

Patte Fixation

Haltearm

Pata De Fijación

16

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

17

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

18

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

20

6101899M91

2

Hose Assy.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

21

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

22

6101459M91

2

Bracket-Hammer-W/Assy

Patte Fixation

Halter

Pata De Fijación

23

339123X1

4

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

24

339374X1

4

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

25

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

26

6101461M92

1

Tube-Upper-Hammer

Tuyauterie

Rohr Kpl

Conjunto De Tubería

27

6101463M92

1

Tube-Lower-Hammer

Tuyauterie

Rohr Kpl

Conjunto De Tubería

28

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

29

6101466M3

1

Bracket-Hammer Support

Patte Fixation

Haltearm

Pata De Fijación

®

1561

Auxiliary Hydraulics

- Sideshift Telescopic Dipper

4067 80003

1

3

4

5

6

8

9

10

7

2

12

11

13

14

15

18

19

21

22

26

30

31

32

27

35

36

37

33

39 38

34

28

29

23

24

25

17

16

20

C-80003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

30

3009493X1

1

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

31

339376X1

1

Washer M10-18-2 Zsp

Rondelle Frein

Federring

Arandela De Freno

32

390734X1

1

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

33

6101898M91

2

Hose-Aux Hyd.

Flexible Ass.

Schlauch Kpl

Flexible, Conj.

34

6102026M2GY02

1

Plate - Mounting

Plaque

Platte

Placa

35

339891X1

3

Bolt M8-80 Z5s

Boulon M8 X 80

Maschschraube M8

Tornillo

36

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

37

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

38

3522055M3

2

Clamp Ret Hose

Collier De Serrage

Halteschelle

Brida De Fijación

39

6102132M92

1

Plate - Clamp W/Assy

Platine

Klemmplatte

Placa, Conj.

®

1563

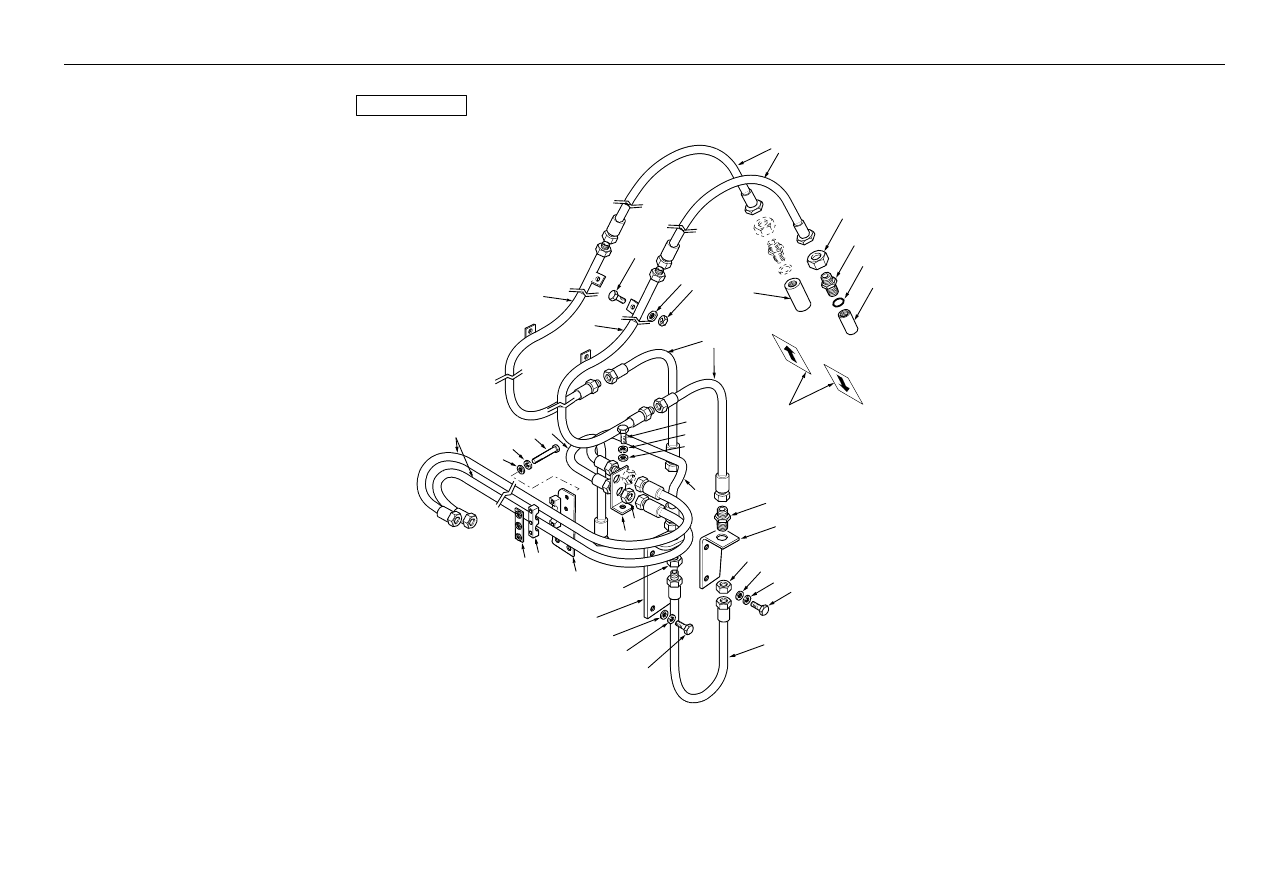

Auxiliary Hydraulics

- Sideshift Telescopic Dipper

4067 80003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109873M1

1

Bracket

Patte Fixation

Haltearm

Pata De Fijación

2

3009491X1

2

Bolt M10 X 20

Boulon

Maschschraube M10

Tornillo

3

339376X1

2

Washer M10-18-2 Zsp

Rondelle Frein

Federring

Arandela De Freno

4

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

5

6109756M1

1

Decal-Auxiliary Hyds

Adhésif

Aufkleber

Adhesivo

6

355782X1

1

Cap

Capuchon

Kappe

Obturador

7

356269X1

2

Connector, Straight - Hydraulic

Passe-Cloison

Doppelnippel

Pasatabiques

8

355575X1

2

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

9

6109746M92

1

Tube Assembly

Tuyauterie

Rohr Kpl

Conjunto De Tubería

10

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

11

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

12

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 11

13

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

14

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

15

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 14

16

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

17

6107408M93

1

Tube-Aux Hyd Ham Feed

Tuyauterie

Rohr Kpl

Conjunto De Tubería

18

355575X1

1

Nut 1 1/16-12 Bkhd Loc

Ecrou Blocage

Flachmutter

Tuerca De Retención

19

6109846M91

1

Tube Assy - Aux Hyds Return Ss

Tuyauterie

Rohr Kpl

Conjunto De Tubería

20

339666X1

2

Bolt M6-20 Z5f

Boulon M6 X 20

Maschschraube Metr M

Tornillo

21

6109926M1

1

Bracket - Aux Hydraulics Return Tube Patte Fixation

Haltearm

Pata De Fijación

22

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

23

1440922X1

2

Bolt M6-60 (Hammer)

Goupille

Bolzen M6 X 60

Tornillo

24

3520340M3

1

Clamp Tube

Collier De Serrage

Halteschelle

Argolla De Cierre

25

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

26

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

27

1441500X1

2

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

28

6108513M91

1

Hose Assy

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

29

365715X91

1

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

30

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 29

®

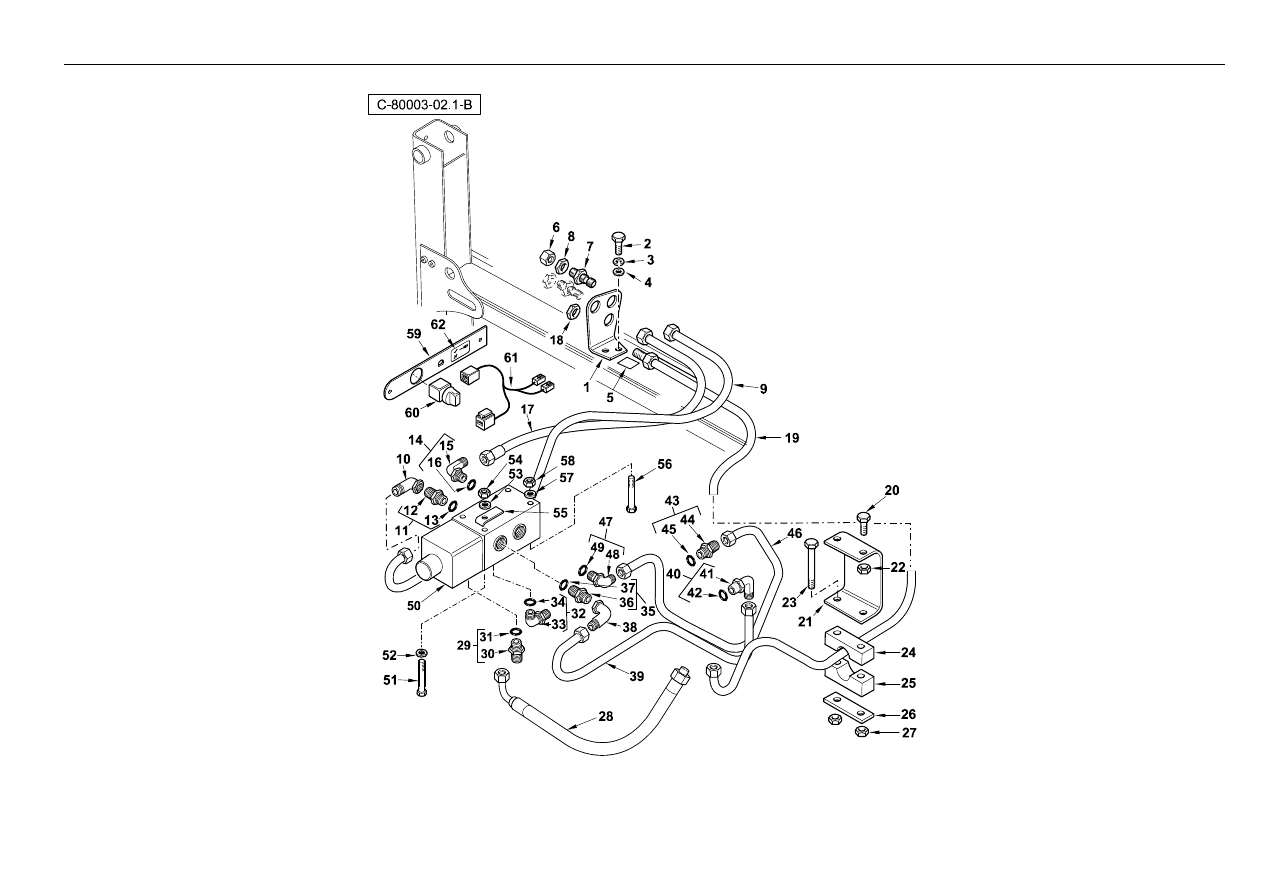

1565

Auxiliary Hydraulics

- Sideshift Telescopic Dipper

4067 80003

Part No.

Qty.

English

French

German

Spanish

Remarks

31

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

32

368113X91

1

Connector (Cran'g Vlv)

Equerre

Winkelstuck

Codo, 90°

33

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 32

34

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

35

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

36

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 36

37

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

38

366462X1

1

Elbow Swivel

Coude À 90°

Winkelstuck

Codo, 90°

39

6109622M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

40

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

41

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 40

42

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

43

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

44

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 43

45

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

46

6109620M91

1

Tube Assy - Aux Hydraulics

Tuyauterie

Rohr Kpl

Conjunto De Tubería

47

358764X91

1

Elbow 90 Deg

Coude 90°

Kniestück, 90°

Codo, 90°

48

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 47

49

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

50

6111538M91

1

Valve - Changeover

Soupape

Ventil

Válvula De Prioridad

Ecn06/091

50

6108292M91

1

Valve-Changeover

Soupape De Priorité

Vorrangventil

Válvula De Prioridad

Ecn06/091

51

3019894X1

3

Bolt M6 X 100

Goupille

Bolzen M6 X 100

Tornillo

Ecn06/091

51

3004715X1

2

Capscrew - M8 X 60 ISO 10.9 (Zinc)

Vis Bouchon M8 X 60

Hutschraube M8 X 60

Tornillo

Ecn06/091

52

3019571X1

3

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

Ecn06/091

53

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

Ecn06/091

53

390971X1

3

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

Ecn06/091

54

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

Ecn06/091

54

1441500X1

3

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

Ecn06/091

55

6108445M1

1

Plate-Mtg Lug

Patte De Fixation

Anschweisslasche

Pata De Fijación

Ecn06/091

56

3001758X1

1

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

Ecn06/091

®

1567
