Terex BACKHOE LOADER 970. Parts Manual (2010) - page 48

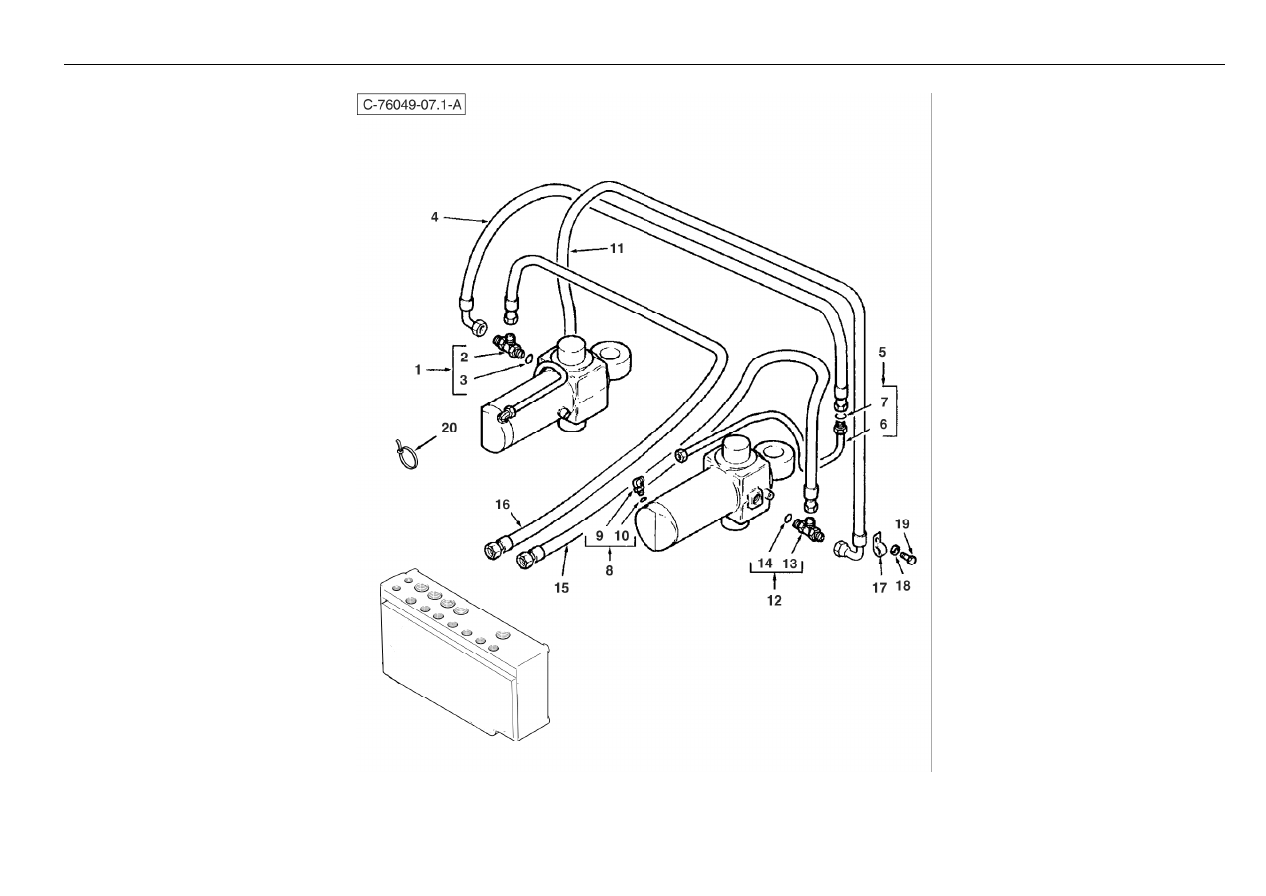

Digger Hydraulics

- Centremount Swing Components

4067 76049

Part No.

Qty.

English

French

German

Spanish

Remarks

1

358728X91

1

Tee

Te

T-Stück

Te

2

#TEE

1

Tee

Tee

Tee

Tee

Ref. 1

3

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

4

6100716M91

1

Hose Slew Trsfr

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

5

6111174M92

1

Tube Assy Slew

Ensemble Tube

Rohr Kpl

Conj. De Tubo

LH Wipro

5

6100589M91

1

Tube Slew Trsf RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Pacoma

5

6100587M91

1

Tube Slew Trsf LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Pacoma

5

6111175M92

1

Tube Assy Slew

Ensemble Tube

Rohr Kpl

Conj.De Tubo

RH Wipro

6

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 5

7

394923X1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

357197X91

2

Elbow & O Ring

Coude

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6100716M91

1

Hose Slew Trsfr

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

12

358728X91

1

Tee

Te

T-Stück

Te

13

#TEE

1

Tee

Tee

Tee

Tee

Ref. 12

14

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

15

6100715M92

1

Hose-Digger-Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Purple

16

6101866M93

1

Hose-Digger-Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Green

17

3517114M2

2

P - Clip

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

18

385361X1

2

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

19

339228X1

2

Bolt, Hex. - M8 X 12 (Coarse)

Boulon M8 X 12

Maschschraube M8

Tornillo

20

1862425M1

1

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

®

1505

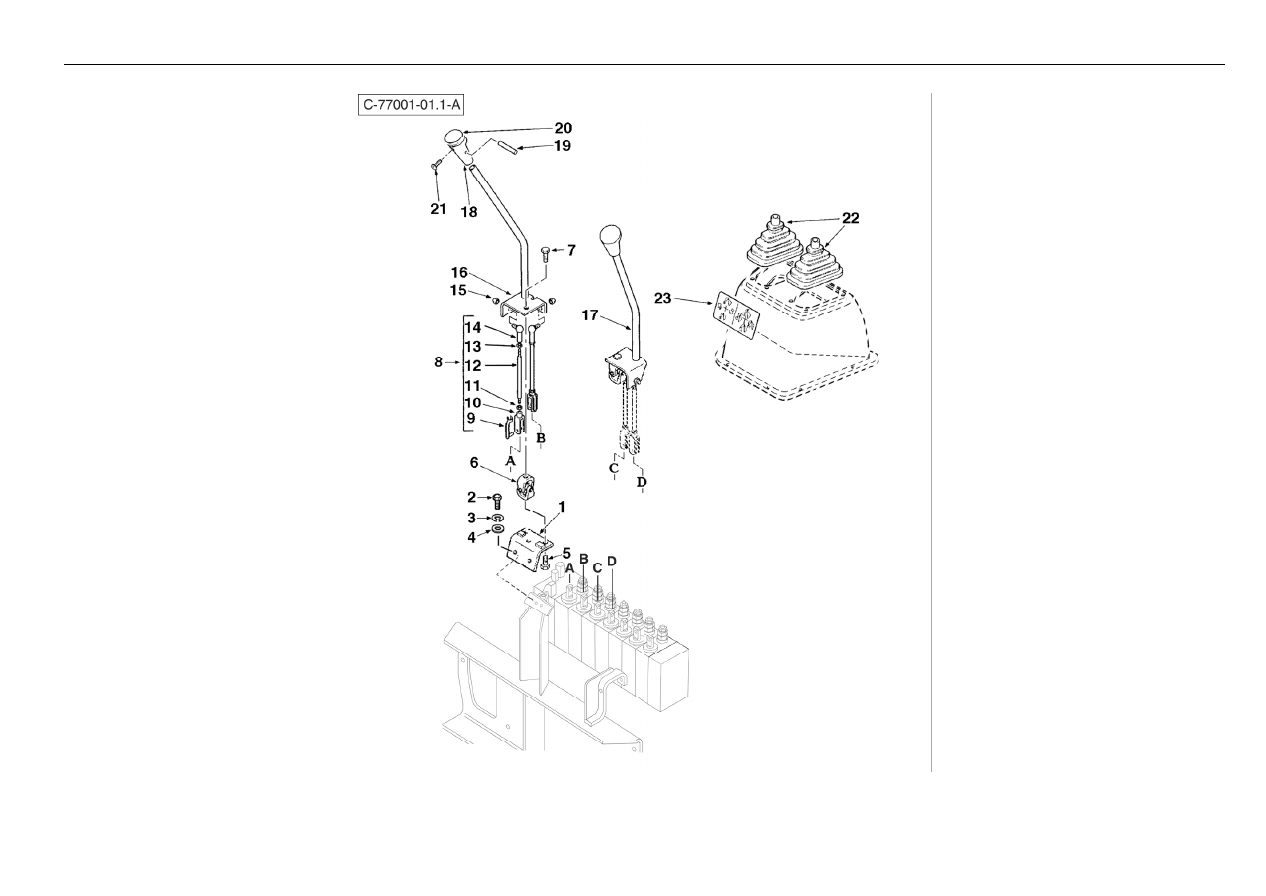

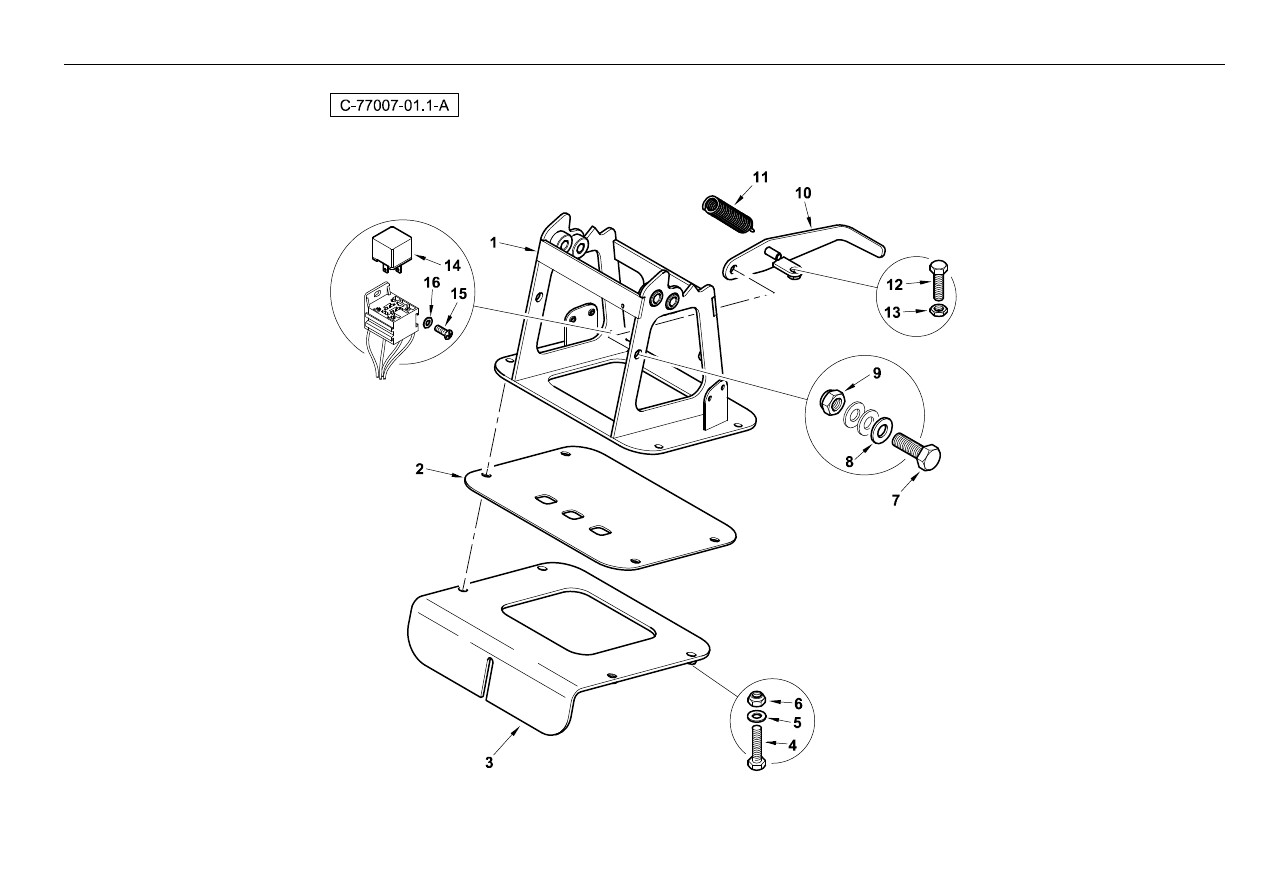

Digger Controls Standard

4067 77001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106682M91

1

Bracket Digger Controls

Patte Fixation

Halter

Apoyadero, Conj.

2

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

4

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

5

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

6

3521075M91

2

Joint Universal

Cardan

Kardangelenk

Cardán

7

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

8

6106905M91

4

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

9

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

10

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

11

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 8

13

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107130M91

1

Lever-Rh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

17

6107131M91

1

Lever-Lh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

18

3522621M5

2

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

19

3019531X1

2

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

20

3522669M3

2

Knob Top Digg Cnt (Y)

Chapeau

Kappe

Sombrerete

21

3516886M1

4

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

22

6109905M1

2

Gaiter - Digger (Black)

Souf•et

Kofferraum

Fuelle

23

6101890M1

1

Decal-Std.Digger Control

Adhésif

Aufkleber

Adhesivo

®

1507

Digger Controls ISO

4067 77002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106682M91

1

Bracket Digger Controls

Patte Fixation

Halter

Apoyadero, Conj.

2

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

4

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

5

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

6

3521075M91

2

Joint Universal

Cardan

Kardangelenk

Cardán

7

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

8

6106905M91

2

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

9

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

10

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

11

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 8

13

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

15

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107371M91

2

Rod Assy. - ISO Digger Controls

Tringlerie

Gestänge

Tirantes, Conj.

17

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

18

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

19

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

20

#ROD

1

Rod

Rod

Rod

Rod

Ref. 16

21

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

22

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

23

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

24

6107130M91

1

Lever-Rh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

25

6107131M91

1

Lever-Lh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

26

3522621M5

2

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

27

3019531X1

2

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

28

3522669M3

2

Knob Top Digg Cnt (Y)

Chapeau

Kappe

Sombrerete

29

3516886M1

4

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

30

6109905M1

2

Gaiter - Digger (Black)

Souf•et

Kofferraum

Fuelle

®

1509

Digger Controls ISO

4067 77002

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6101895M1

1

Decal, ISO Digger Controls

Adhésif

Aufkleber

Adhesivo

®

1511

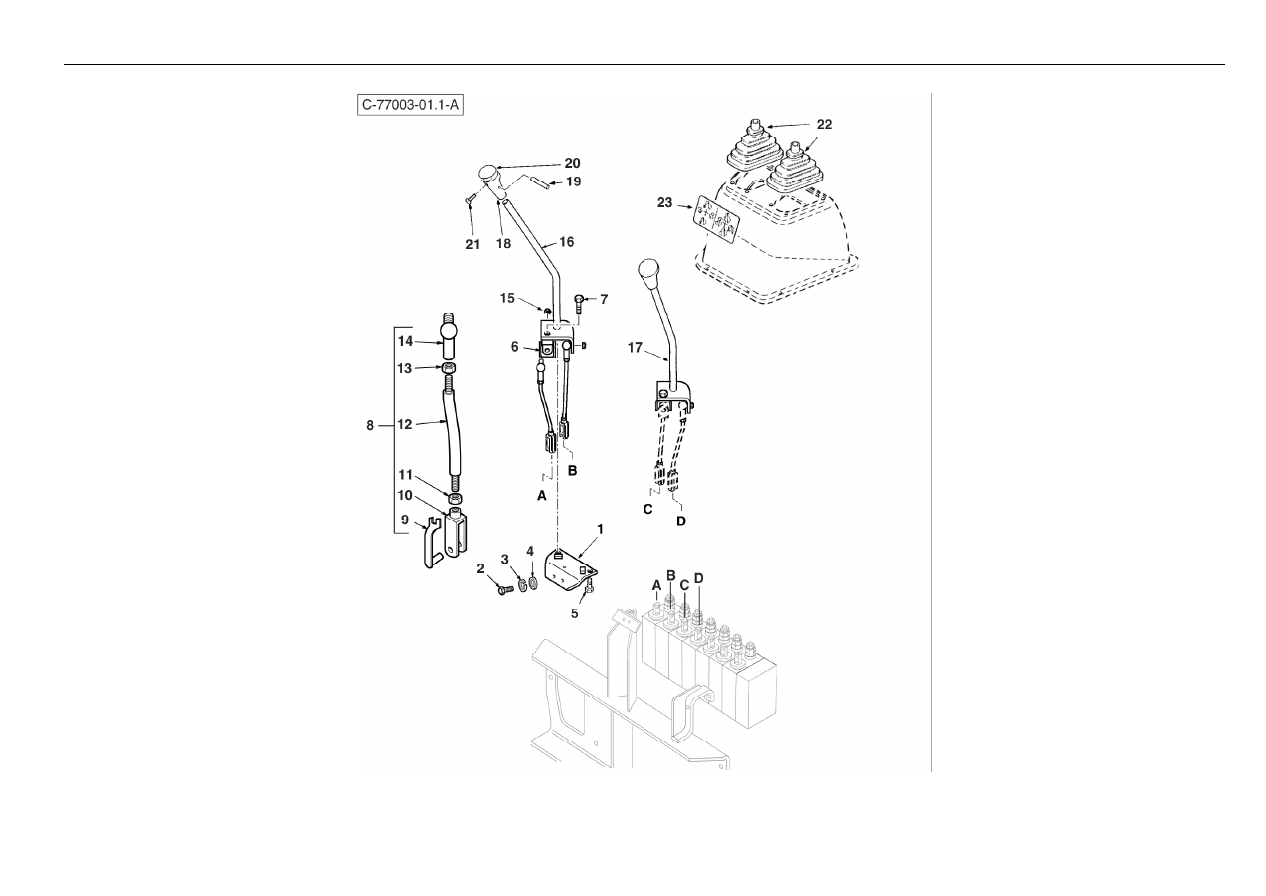

Digger Controls X Pattern

4067 77003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106958M91

1

Bracket - X (Jcb) Pattern Digger
Control

Patte Fixation

Haltearm

Pata De Fijación

2

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

4

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

5

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

6

3521075M91

2

Joint Universal

Cardan

Kardangelenk

Cardán

7

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

8

6106905M91

4

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

9

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

10

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

11

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 8

13

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

15

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107172M91

1

Lever Assy. RH 0 X (Jcb) Digger
Controls

Ensemble Levier

Hebel Kplt

Palanca, Conj.

17

6107173M91

1

Lever Assy. LH - X (Jcb) Digger
Controls

Ensemble Levier

Hebel

Palanca, Conj.

18

3522621M5

2

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

19

3019531X1

2

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

20

3522669M3

2

Knob Top Digg Cnt (Y)

Chapeau

Kappe

Sombrerete

21

3516886M1

4

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

22

6109905M1

2

Gaiter - Digger (Black)

Souf•et

Kofferraum

Fuelle

23

6101894M1

1

Decal - X (Jcb) Digger Controls

Adhésif

Aufkleber

Adhesivo

®

1513

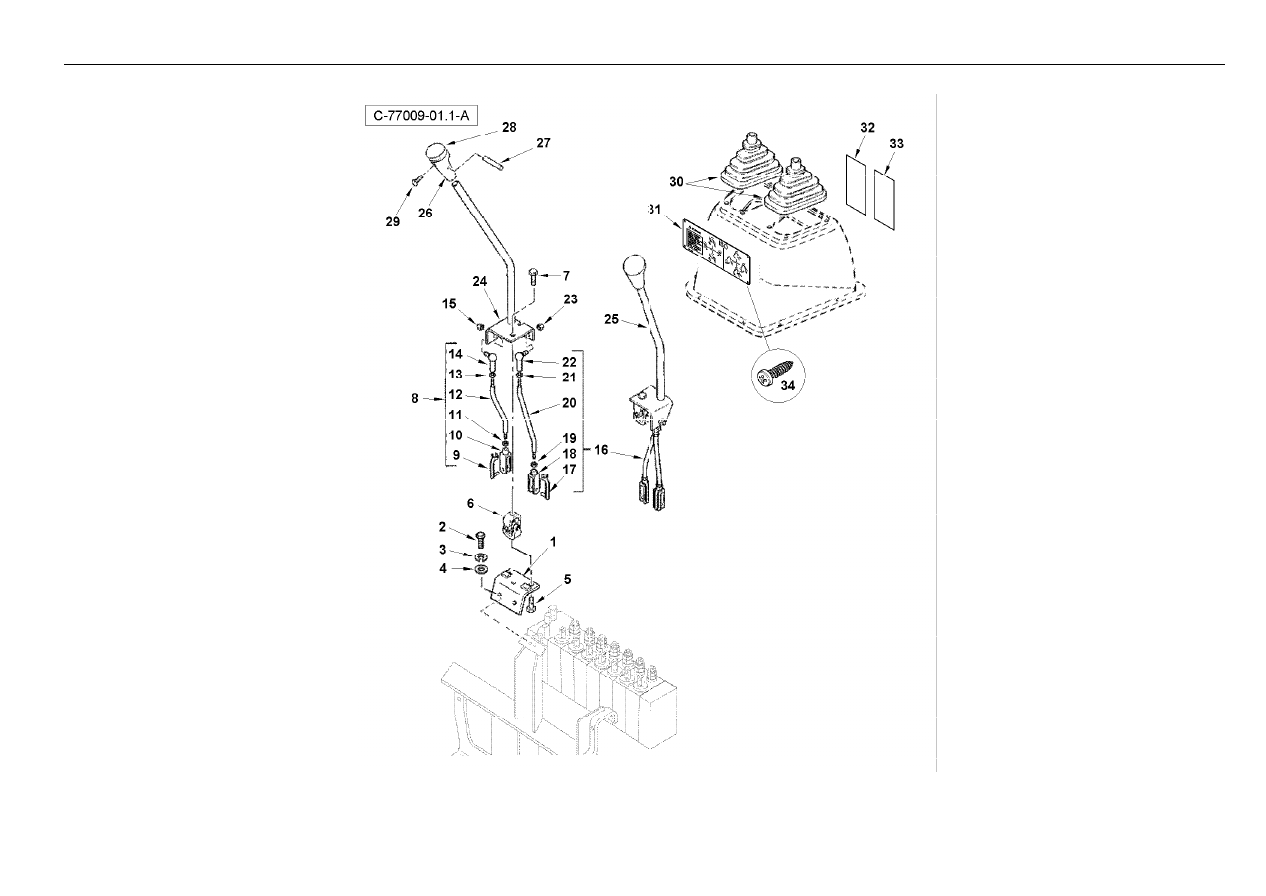

Digger Controls ISO / Sae

4067 77009

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106682M91

1

Bracket Digger Controls

Patte Fixation

Halter

Apoyadero, Conj.

2

339124X1

3

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

339374X1

3

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

4

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

5

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

6

3521075M91

2

Joint Universal

Cardan

Kardangelenk

Cardán

7

354742X1

2

Bolt 1/2"Unf X 5/8"

Goupille

Bolzen

Perno

8

6106905M91

2

Rod-Digger Control

Tringlerie

Gestänge

Tirantes, Conj.

9

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

10

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

11

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 8

13

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

14

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

15

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

16

6107371M91

2

Rod Assy. - ISO Digger Controls

Tringlerie

Gestänge

Tirantes, Conj.

17

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

18

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

19

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

20

#ROD

1

Rod

Rod

Rod

Rod

Ref. 16

21

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

22

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

23

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

24

6107130M91

1

Lever-Rh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

25

6107131M91

1

Lever-Lh Digg.Control

Levier Ass.

Hebel Kplt

Palanca, Conj.

26

3522621M5

2

Base Control Knob

Poignée De Levier

Griff

Empuñ. Palanca

27

3019531X1

2

Pin - Roll

Goupille Elastique

Spannhulse

Pasador Elástico

28

3522669M3

2

Knob Top Digg Cnt (Y)

Chapeau

Kappe

Sombrerete

29

3516886M1

4

Screw C/Sk 1/4 Lng

Vis

Schraube

Tornillo

30

6109905M1

2

Gaiter - Digger (Black)

Souf•et

Kofferraum

Fuelle

®

1515

Digger Controls ISO / Sae

4067 77009

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6111103M1

1

Decal - Reversible Digger Controls

Decalcomanie

Aufkleber

Adhesivo

32

6111107M1

1

Decal - Rod Con•guration

Decalcomanie

Aufkleber

Adhesivo

33

6111108M1

1

Decal - Rod Con•guration

Decalcomanie

Aufkleber

Adhesivo

34

3007920X1

4

Screw Pan Hd.M6 X 12

Vis

Schraube

Tornillo

®

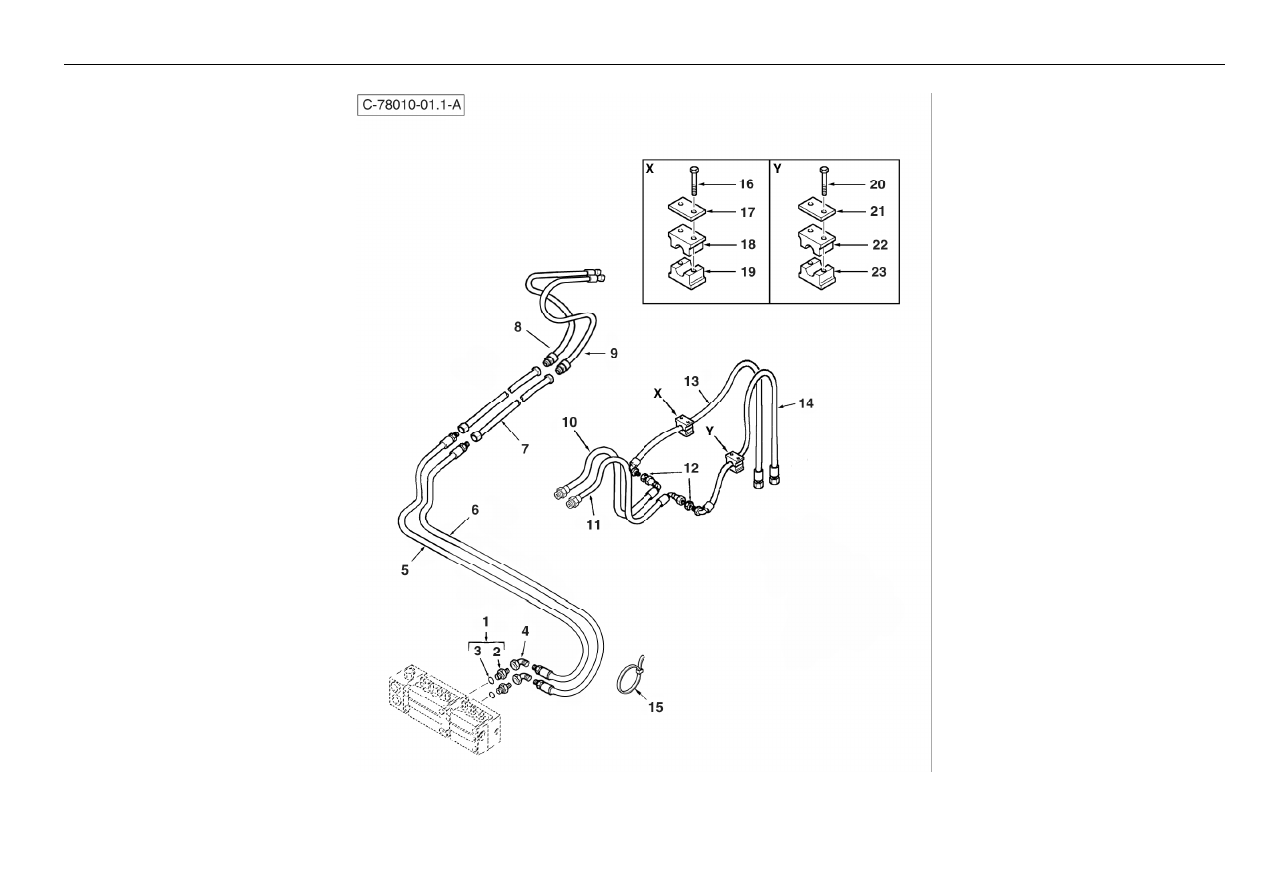

1517

Extendahoe Hydraulics

- Sideshift Without Auxiliary Hydraulics

4067 78010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365715X91

2

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

2

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 1

3

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

4

373784X1

2

Elbow 45deg

Coude, 45

Kniestück, 45

Codo

5

6108764M91

1

Hose Assy Dark Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

6

6108765M91

1

Hose Assy - "Black"

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

7

6101773M91

2

Tube-Ex'hoe 4.5 Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

8

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

9

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

10

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

11

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

12

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

13

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

14

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

15

1664405M1

2

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

16

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

17

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

18

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

19

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

20

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

21

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

22

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

23

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

1519

Extendahoe Hydraulics

- Sideshift Control Pedal

4067 78010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

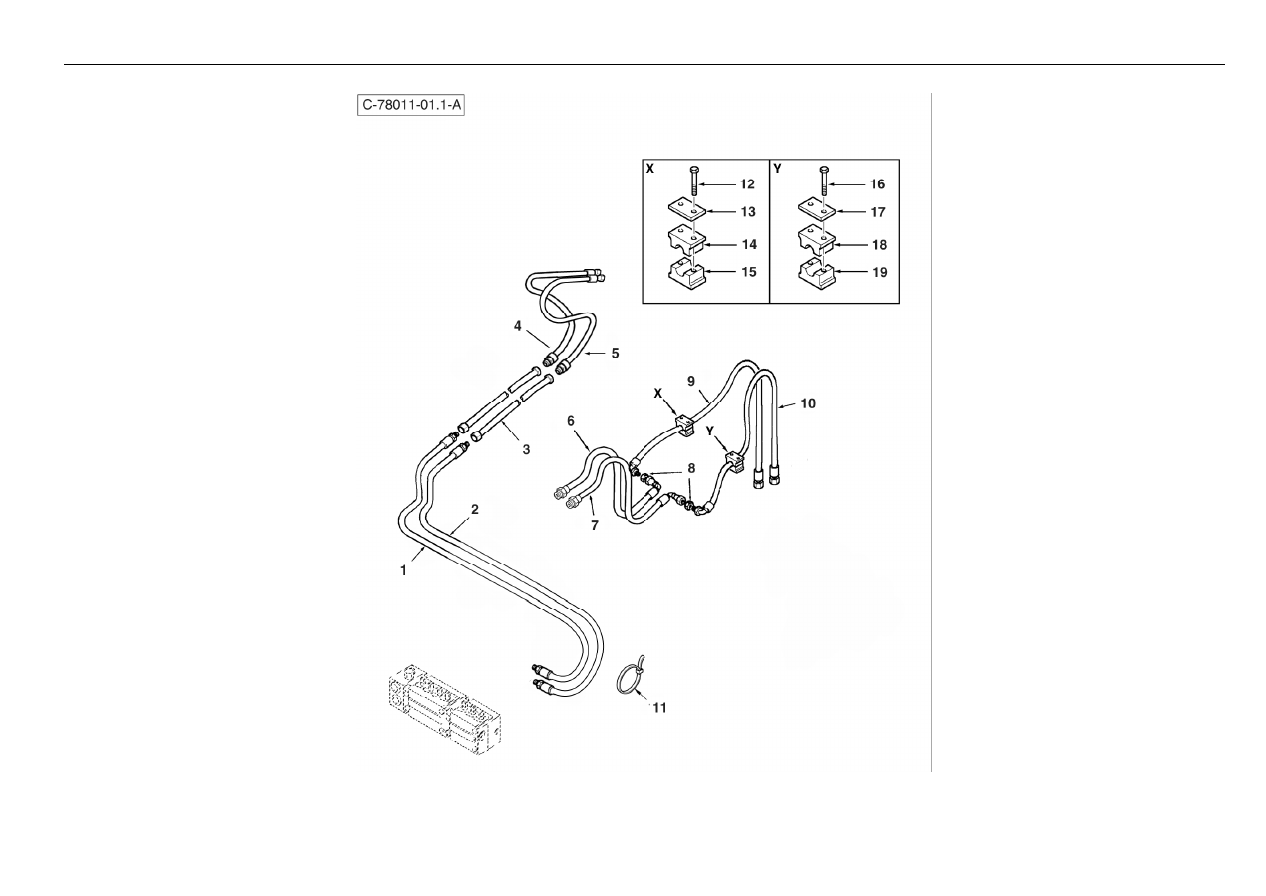

1521

Extendahoe Hydraulics

- Sideshift With Auxiliary Hydraulics

4067 78011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108764M91

1

Hose Assy Dark Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

2

6108765M91

1

Hose Assy - "Black"

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

3

6101773M91

2

Tube-Ex'hoe 4.5 Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

4

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

5

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

6

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

7

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

8

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

9

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

10

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

11

1664405M1

0

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

13

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

14

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

15

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

16

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

17

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

18

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

19

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

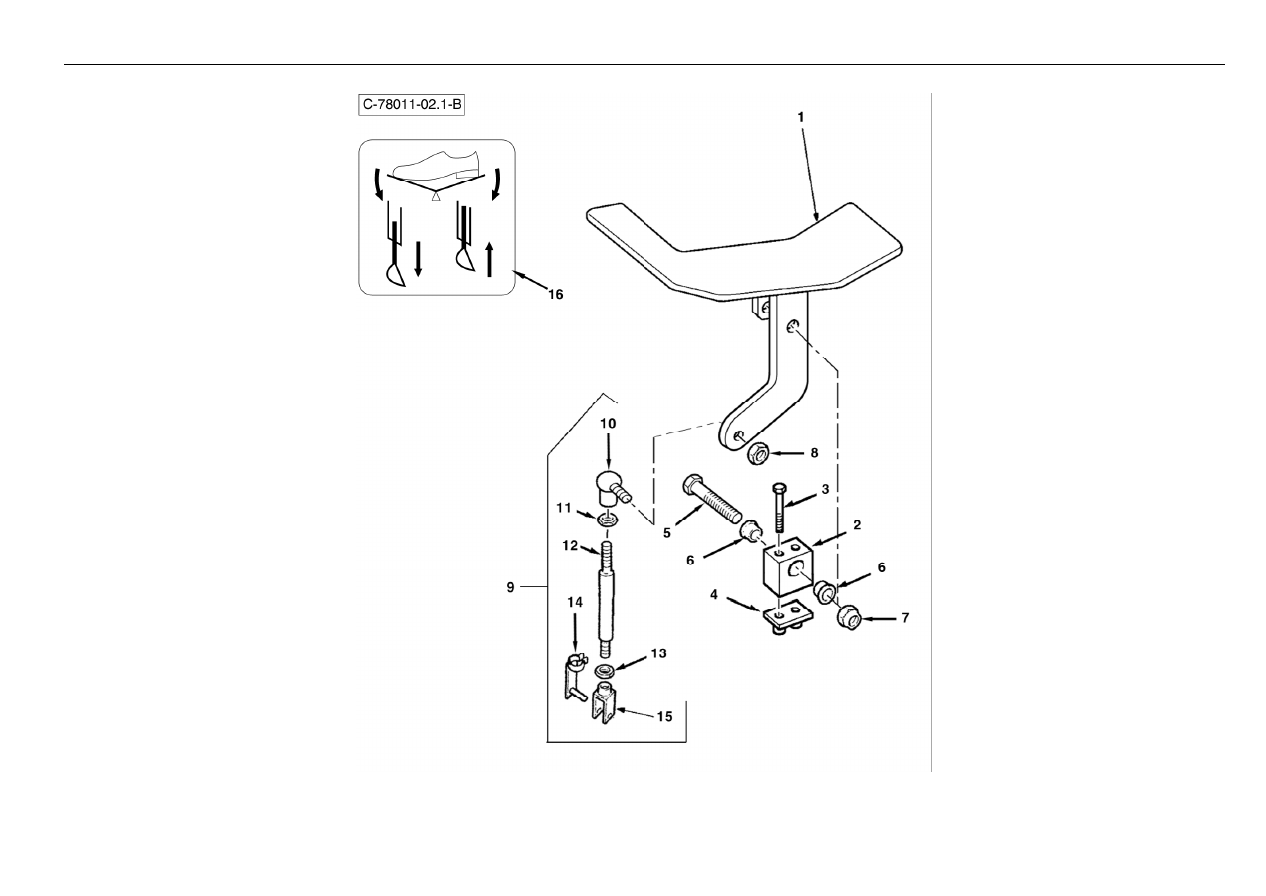

1523

Extendahoe Hydraulics

- Sideshift Control Pedal

4067 78011

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref.9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1525

Extendahoe Hydraulics

- Centremount Without Auxiliary Hydraulics

4067 78012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365715X91

2

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

2

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 1

3

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

4

6107464M93

1

Hose Cm Extendahoe

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Dark Green

5

6107465M92

1

Hose-Cm Extendahoe

Flexible

Schlauch

Flexible, Conj.

Black

6

6101773M91

2

Tube-Ex'hoe 4.5 Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

7

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

8

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

9

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

10

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

11

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

12

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

13

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

14

1664405M1

2

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

15

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

16

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

17

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

18

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

19

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

20

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

21

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

22

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

1527

Extendahoe Hydraulics

- Centremount Control Pedal

4067 78012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1529

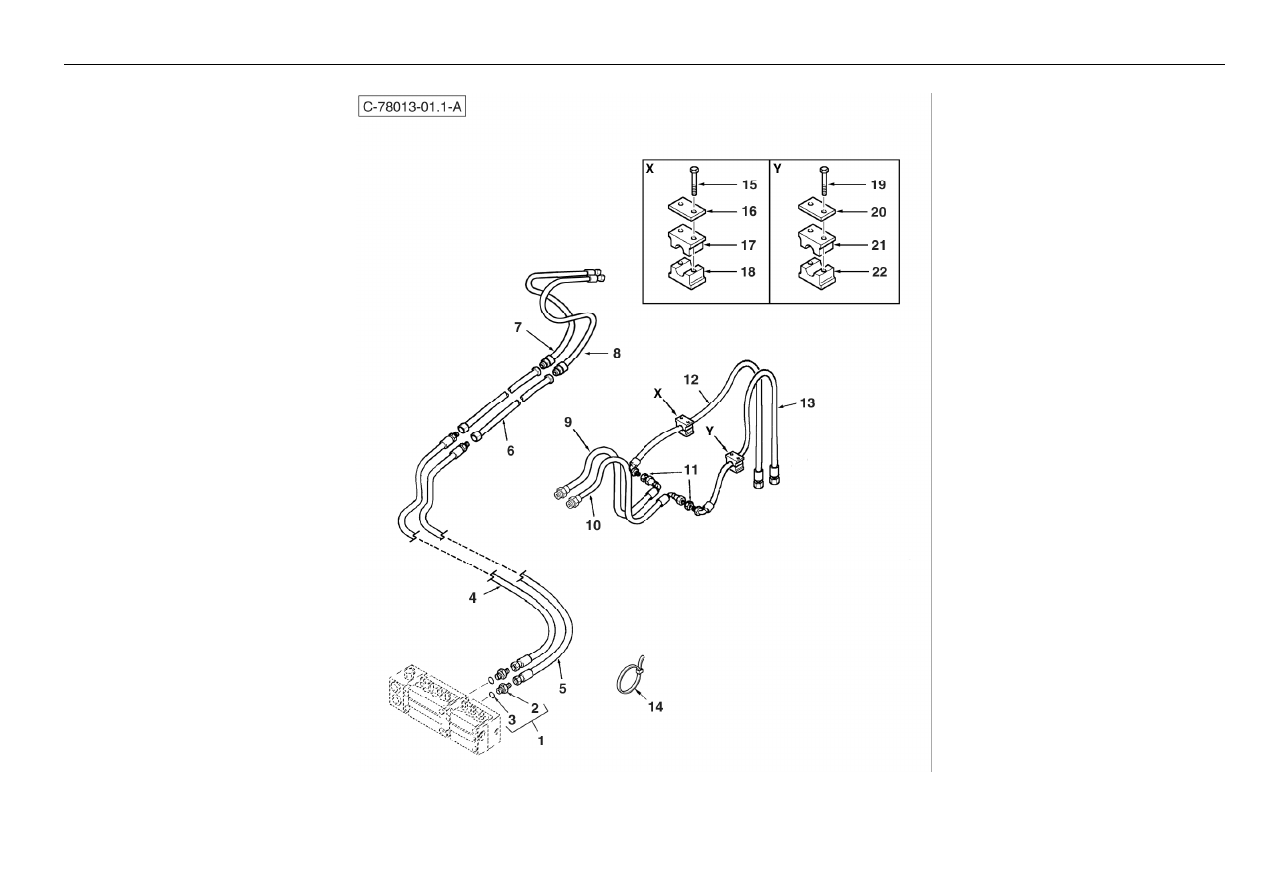

Extendahoe Hydraulics

- Centremount Without Auxiliary Hydraulics

4067 78013

Part No.

Qty.

English

French

German

Spanish

Remarks

1

365715X91

2

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

2

#CONNECTOR

1

Connector

Connector

Connector

Connector

Ref. 1

3

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

4

6107464M93

1

Hose Cm Extendahoe

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Dark Green

5

6107465M92

1

Hose-Cm Extendahoe

Flexible

Schlauch

Flexible, Conj.

Black

6

6101734M91

2

Tube-Ex Hoe 4.9 Cm Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

7

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

8

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

9

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

10

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

11

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

12

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

13

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

14

1664405M1

2

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

15

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

16

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

17

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

18

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

19

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

20

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

21

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

22

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

1531

Extendahoe Hydraulics

- Centremount Control Pedal

4067 78013

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106874M91

1

Pedal-Ext.Hoe

Ensemble De Pédale

Pedal

Pedal, Conj.

2

6106734M1

1

Block-Nylon Pivot

Bloc Pivot

Drehzapfen

Pivote

3

3001758X1

2

Screw M6-50 Sz8 Hex

Goupille

Bolzen M6 X 50

Tornillo

4

3519538M1

1

Plate Base

Plaque De Base

Grundplatte

Placa De Base

5

339679X1

1

Bolt M10x60

Vis

Schraube

Perno

6

6106866M1

2

Bush-Ext. Hoe

Douille

Büchse

Anillo

7

1440329X1

1

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

8

394367X1

1

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

9

6106724M92

1

Rod-Exthoe

Tringlerie

Gestänge

Tirantes, Conj.

10

3517518M1

1

Ball Joint M8

Rotule

Kugelgelenk

Rotula

11

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

12

#ROD

1

Rod

Rod

Rod

Rod

Ref. 9

13

3519650M1

1

Nut, Hex - M8, L/H Thread

Ecrou

Mutter

Tuerca

14

3520666M1

1

Pin W/ Spring Clip

Axe De Chape

Gabelstift

Eje De Brida

15

3519590M1

1

Clevis LH Thread

Chape

Gabelverbindung

Brida

16

6101865M2

1

Decal - Extendahoe

Adhésif

Aufkleber

Adhesivo

®

1533

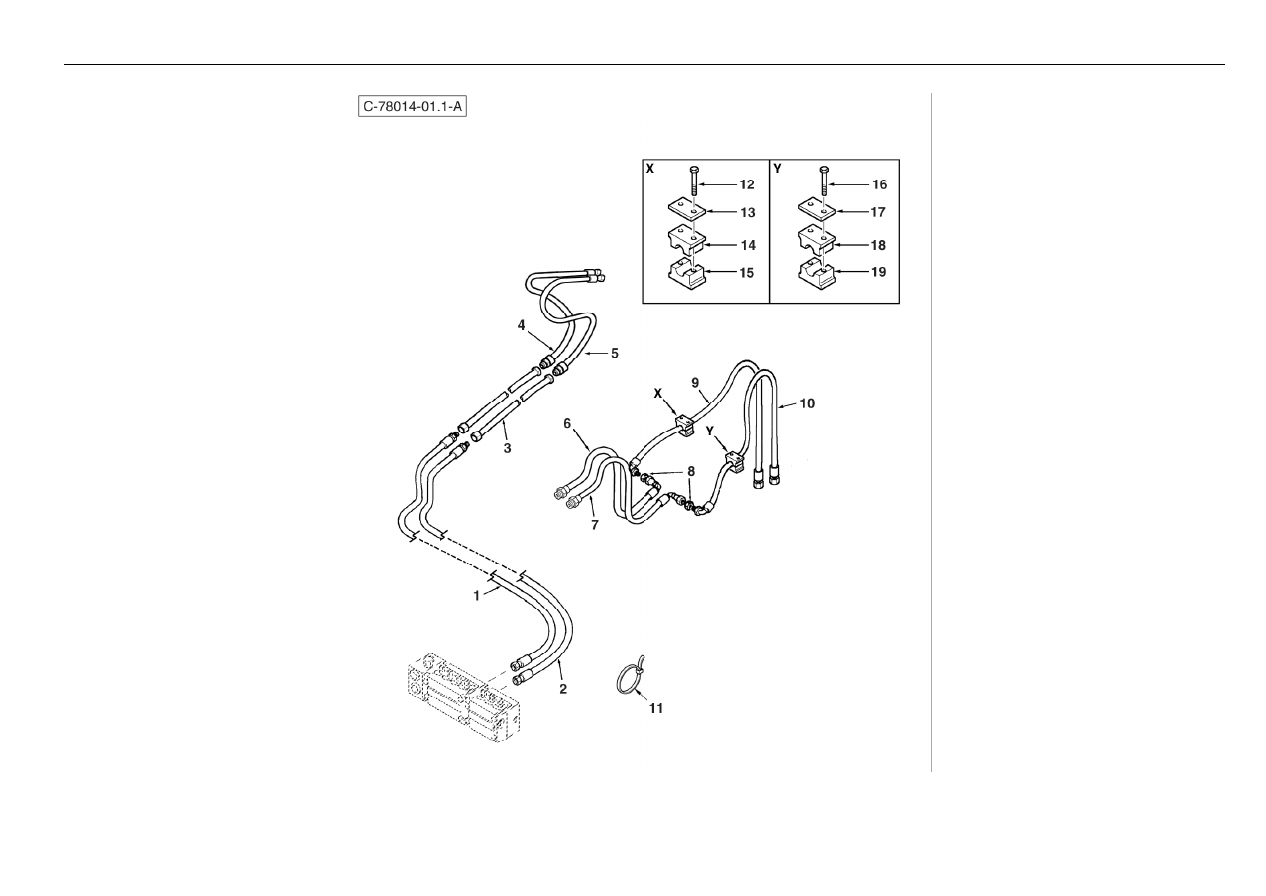

Extendahoe Hydraulics

- Centremount With Auxiliary Hydraulics

4067 78014

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107464M93

1

Hose Cm Extendahoe

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Dark Green

2

6107465M92

1

Hose-Cm Extendahoe

Flexible

Schlauch

Flexible, Conj.

Black

3

6101773M91

2

Tube-Ex'hoe 4.5 Boom

Tuyo

Leitung, Kpl.

Conjunto De Tubería

4

6101741M91

1

Hose-Extendahoe Head

Flexible

Schlauch

Flexible, Conj.

Dark Green

5

6101757M91

1

Hose-Extendahoe Rod

Flexible

Schlauch

Flexible, Conj.

Black

6

6101739M91

1

Hose-Bucket Rod

Flexible

Schlauch

Flexible, Conj.

Brown

7

6101740M91

1

Hose-Bucket Head

Flexible

Schlauch

Flexible, Conj.

White

8

355574X1

2

Nut, Hex. - 7/8" Unf, Lock

Ecrou 7/8" Unf

Mutter 7/8" Unf

Tuerca

9

6101007M91

1

Hose-Cylinder-Bucket

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown

10

6101008M91

1

Hose-Cylinder-Bucket

Flexible

Schlauch

Flexible, Conj.

White

11

1664405M1

2

Tie Mm T50s

Attache Cable

Kabelbinder

Enlace De Cable

12

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

13

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

14

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

15

6102170M1

1

Clamp-Tube

Collier De Serrage

Klemme

Brida De Fijación

16

339229X1

2

Bolt M6-40 Z5s Lk

Boulon M6 X 40

Schraube M6 X 40

Tornillo

17

1462583M1

1

Plate-Clamp

Plaque

Platte

Placa

18

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

19

6102788M1

1

Fixing Bracket

Patte Fixation

Halter

Brida De Fijación

®

1535
