Terex BACKHOE LOADER 970. Parts Manual (2010) - page 13





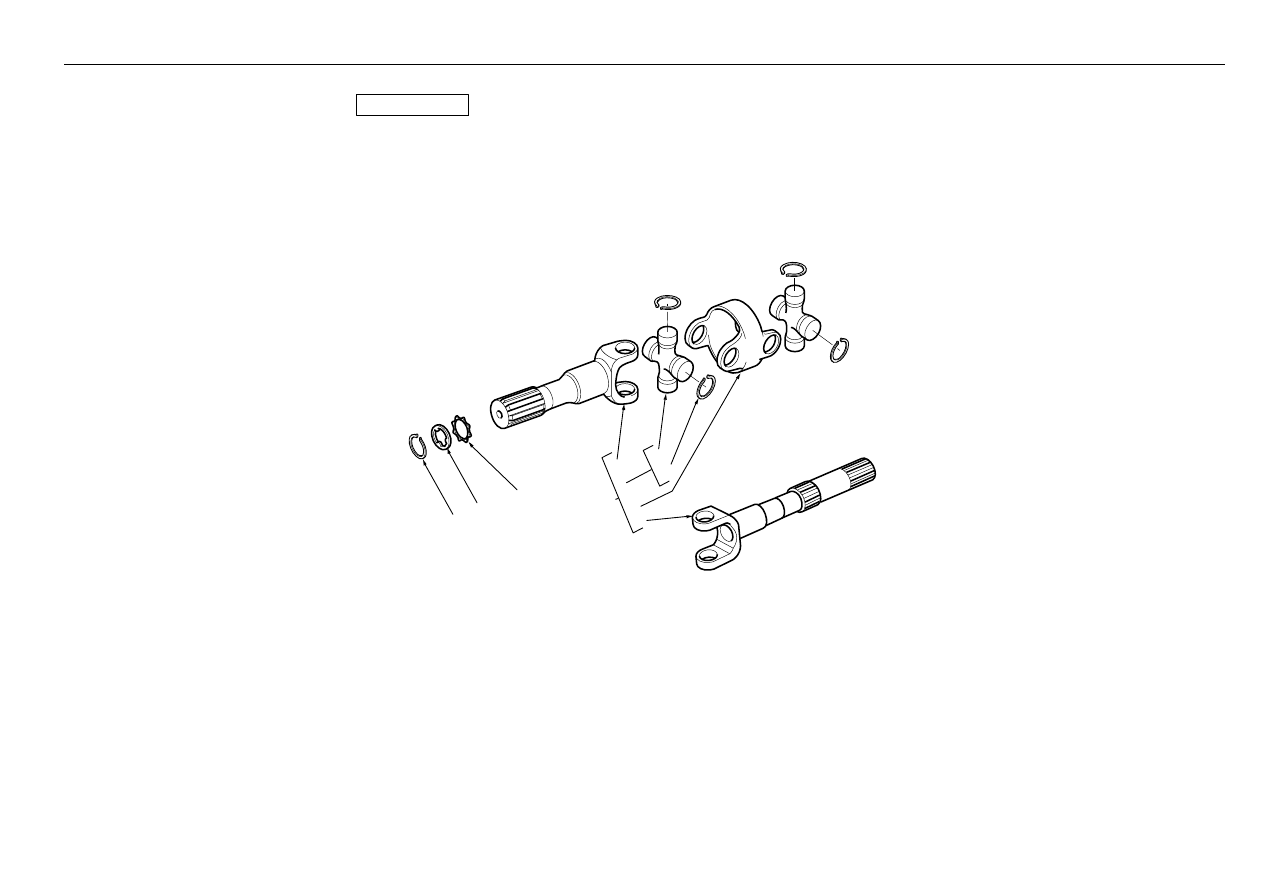

Rear Axle

- Drive Shaft 4 Wheel Steer

4067 37003

10

9

11

6

7

2

3

4

8

5

C-37003-10.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109185M91

1

Axle Assy - Rear 4ws Powershift 960

Essieu Arrière

Hinterachse

Puente Trasero, Conj.

Continued

2

6193693M91

2

Drive Shaft Assy., LH & RH - Rear

Joint, Double

Doppelgelenk

Articulación Doble

3

6193694M1

2

Half Shaft, Diff. Side - Rear Axle

Arbre De Pont

Achswelle

Árbol

4

6193695M1

2

Central Body - Rear Universal Joint

Chape De Cardan

Kreuzgelenkgabel

Yugo De Cardán

5

6193696M1

4

Cross, Universal Joint - Rr. Dr. Shaft

Ensemble Croisillon

Kreuzstück Kpl.

Cruceta, Conj.

6

#SPIDER

4

Spider

Spider

Spider

Spider

Ref. 5

7

6193697M1

16

Circlip - Rear Univ. Joints

Segment D´Arrêt

Sicherungsring

Aro

8

6193698M1

2

Half Shaft, Wheel Side - Rear Axle

Arbre De Pont

Achswelle

Árbol

9

6194283M1

2

Thrust Washer

Rondelle Butee

Anlaufscheibe

Arandela De Tope

10

6193438M1

1

Washer

Rondelle

Scheibe

Arandela

11

6193699M1

1

Circlip - Rear Drive Shaft

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

®

385

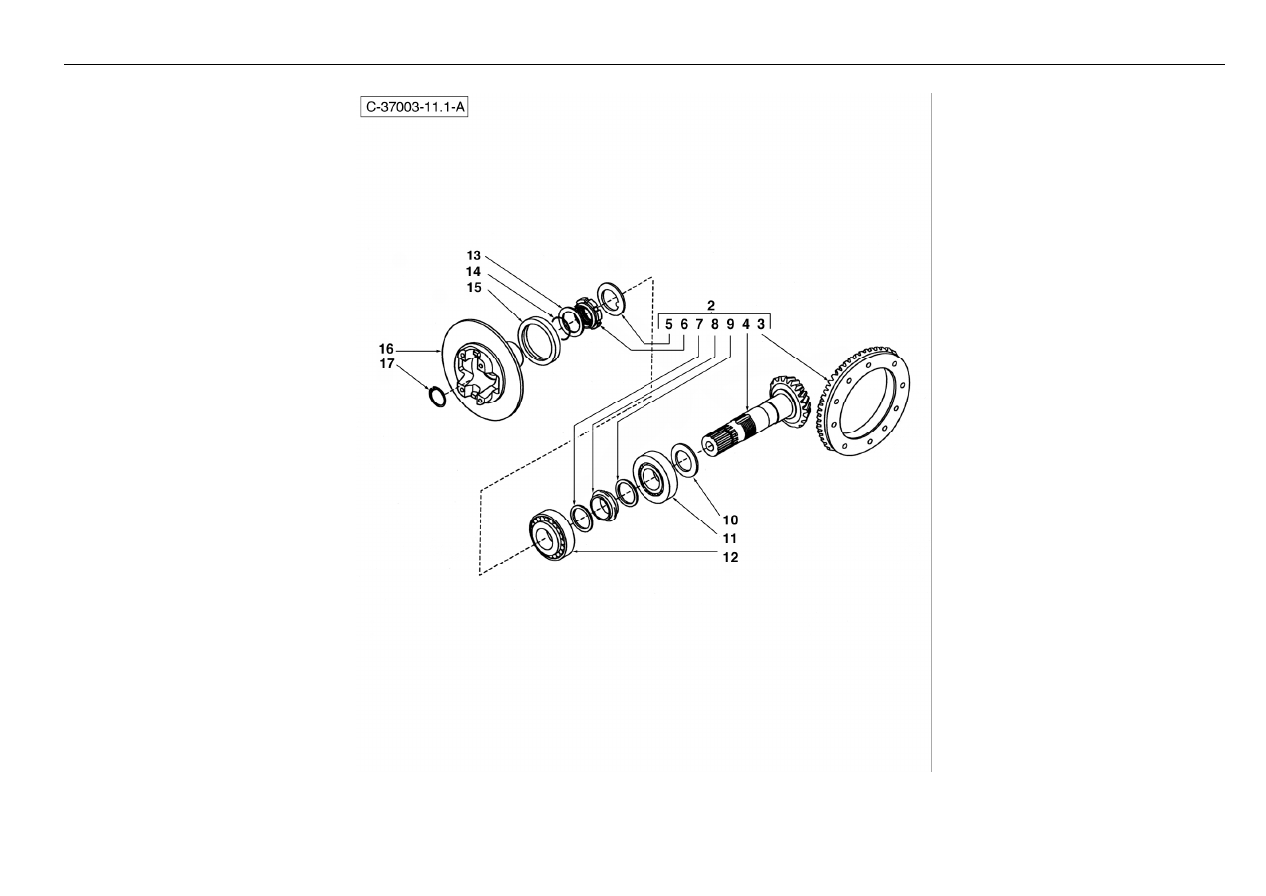

Rear Axle

- Differential Bevel Gear - 4 Wheel Steer

4067 37003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109185M91

1

Axle Assy - Rear 4ws Powershift 960

Essieu Arrière

Hinterachse

Puente Trasero, Conj.

Continued

2

6194292M91

1

Kit - Bevel Gear / Pinnion

Jeu Engrenages

Zahnradsatz

Par Cónico

3

#CROWNWHEEL

1

Crownwheel

Crownwheel

Crownwheel

Crownwheel

Ref. 2

4

#PINION

1

Pinion

Pinion

Pinion

Pinion

Ref. 2

5

3475569M1

1

Tab Washer - Locking

Rondelle Frein

Federring

Arandela De Freno

6

3475570M1

1

Ring Nut - M40

Ecrou - M40

Mutter - M40

Tuerca

7

3523082M1

1

Washer - Pinion Shaft

Rondelle

Unterlegscheibe

Arandela

8

6193350M1

1

Spacer, Collapsible - Pinion Adj.

Entretoise

Distanzstück

Traviesa

9

3523082M1

1

Washer - Pinion Shaft

Rondelle

Unterlegscheibe

Arandela

10

6193353M1

0

Shim, 2.7mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193360M1

0

Shim, 3.4mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193359M1

0

Shim, 3.3mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193358M1

0

Shim, 3.2mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193357M1

0

Shim, 3.1mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193356M1

0

Shim, 3.0mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193355M1

0

Shim, 2.9mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193354M1

0

Shim, 2.8mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193351M1

0

Shim, 2.5mm - Pinion

Cale

Ausgleichsscheibe

Calce

10

6193352M1

0

Shim, 2.6mm - Pinion

Cale

Ausgleichsscheibe

Calce

11

6193361M1

1

Bearing, Ball - Pinion

Roulement A Billes

Kugellager

Cojinete

12

3475567M1

1

Bearing, Taper Roller - Pinion

Roul Conique

Kegellager

Cojinete De Bolas

13

6193365M1

1

Washer - Pinion Shaft

Rondelle

Scheibe

Arandela

14

6193364M1

1

O-Ring, Pinion Shaft

Joint Torique

O-Ring

Junta De Tipo O

15

6193363M1

1

Seal - Handbrake Disc

Joint, Anneau

Dichtungsring

Junta De Anillo

16

6193362M1

1

Disc & Flange Assy. - Handbrake

Disque De Frein

Bremsscheibe

Disco De Freno

17

3523098M1

1

Circlip - External, 34mm

Circlip Exterieur

Sicherungsring

Anillo De Resorte

®

387

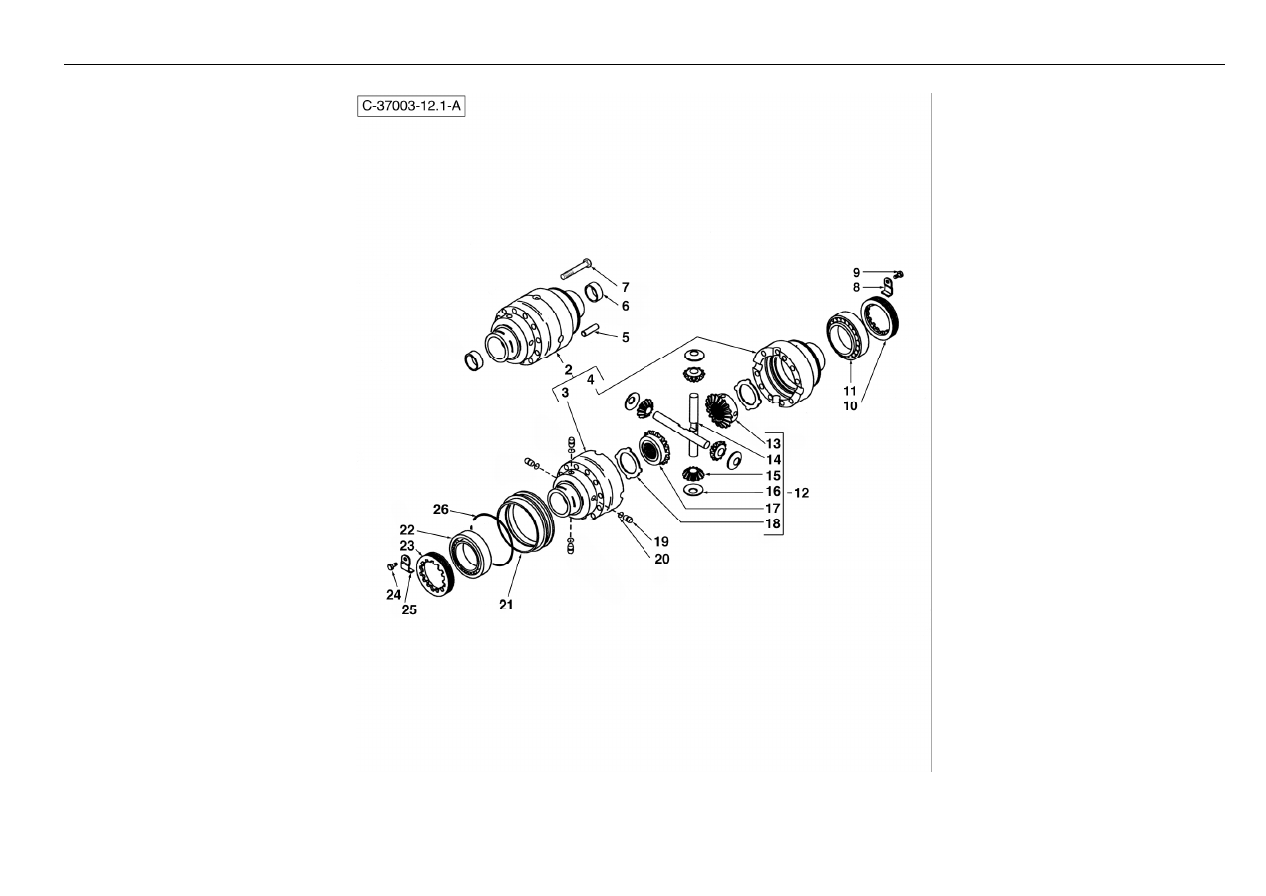

Rear Axle

- Differential 4 Wheel Steer

4067 37003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109185M91

1

Axle Assy - Rear 4ws Powershift 960

Essieu Arrière

Hinterachse

Puente Trasero, Conj.

Continued

2

6193378M1

1

Housing - Differential

Carter Diff.

Diffgehäuse

Cárter

3

#HOUSING

1

Housing

Carter

Gehäuse

Alojamiento

Ref. 2

4

#HOUSING

1

Housing

Carter

Gehäuse

Alojamiento

Ref. 2

5

6193377M1

2

Pin, Differential - M12 X 40

Axe

Bolzen

Pasador

6

6193376M1

2

Bush - Differential

Douille

Büchse

Anillo

7

6193379M1

10

Bolt - M12 X 90

Goupille

Bolzen

Perno

8

6193373M1

1

Plate, Locking - Differential

Plaque D¿Arrêt

Sicherungsblech

Placa De Bloqueo

9

3523583M1

1

Bolt M6 X 10

Boulon M6 X 10

Maschschraube M6

Tornillo

10

6193374M1

1

Nut, Special Ring - 104mm

Ecrou Spécial

Spezialmutter

Tuerca

11

6193375M1

1

Bearing - Diff. Housing

Roulement

Lager

Cojinete

12

6193366M91

1

Kit, Diff. Gears And Shafts

Jeu Différentiel

Satzdifferential

Juego, Diferencial

13

#GEAR

1

Gear

Gear

Gear

Gear

Ref. 12

14

6193367M1

2

Shaft, Diff. Gears

Arbre

Welle

Árbol

15

#GEAR

4

Gear

Gear

Gear

Gear

Ref. 12

16

6193368M1

4

Washer, Thrust - Diff. Gears

Rondelle De Butée

Druckscheibe

Arandela De Tope

17

#GEAR

1

Gear

Gear

Gear

Gear

Ref. 12

18

6193369M1

2

Plate, Drive - Differential

Plaque

Platte

Placa

19

6193370M1

4

Pin - Diff. Housing

Axe

Bolzen

Pasador

20

6193371M1

4

O-Ring - Diff. Hsg. Pin

Joint Torique

O-Ring

Junta De Tipo O

21

6193372M1

1

Sleeve - Diff. Housing

Chemise

Büchse

Camisa

22

6193375M1

1

Bearing - Diff. Housing

Roulement

Lager

Cojinete

23

6193374M1

1

Nut, Special Ring - 104mm

Ecrou Spécial

Spezialmutter

Tuerca

24

3523583M1

1

Bolt M6 X 10

Boulon M6 X 10

Maschschraube M6

Tornillo

25

6193373M1

1

Plate, Locking - Differential

Plaque D¿Arrêt

Sicherungsblech

Placa De Bloqueo

26

6194293M1

1

Lock Ring

Anneau

Ring

Aro

®

389

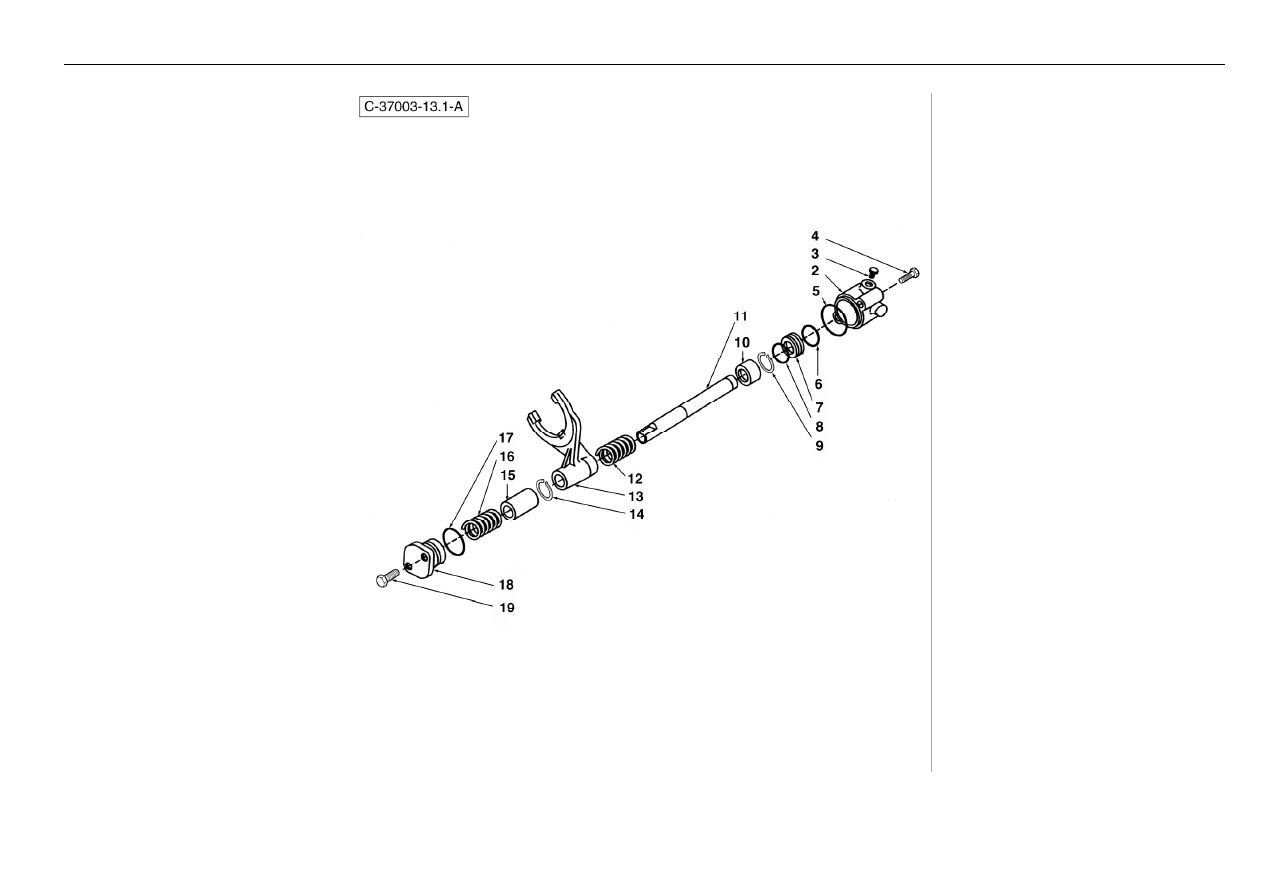

Rear Axle

- Differential Lock Mechanism 4 Wheel Steer

4067 37003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109185M91

1

Axle Assy - Rear 4ws Powershift 960

Essieu Arrière

Hinterachse

Puente Trasero, Conj.

Continued

2

6193691M1

1

Support Assy. - Diff. Lock, Rear Axle

Support

Haltevorrichtung

Soporte

3

6193381M1

1

Plug - Diff. Lock

Bouchon

Stopfen

Tapón

4

6193380M1

2

Bolt - M8 X 80

Goupille

Bolzen

Perno

5

6193383M1

1

O-Ring - Diff. Lock

Joint Torique

O-Ring

Junta De Tipo O

6

6193384M1

1

O-Ring - Diff. Lock

Joint Torique

O-Ring

Junta De Tipo O

7

6193385M1

1

Piston - Diff. Lock

Piston

Kolben

Pistón

8

6193384M1

1

O-Ring - Diff. Lock

Joint Torique

O-Ring

Junta De Tipo O

9

6193386M1

1

Circlip - Diff. Lock

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

10

6193388M1

1

Bush - Diff Lock

Douille

Büchse

Anillo

11

6193387M1

1

Shaft - Diff. Lock

Arbre

Welle

Árbol

12

6193389M1

1

Spring - Diff. Lock

Siège De Ressort

Federsitz

Muelle

13

6193390M1

1

Fork - Diff. Lock

Fourche

Gabel

Bielda

14

6193386M1

1

Circlip - Diff. Lock

Segment D´Arrêt

Sicherungsring

Anillo De Resorte

15

6193391M1

1

Spacer - Diff. Lock

Entretoise

Distanzstück

Traviesa

16

6193389M1

1

Spring - Diff. Lock

Siège De Ressort

Federsitz

Muelle

17

6190278M1

1

O Ring - Diff. Lock

Joint Torique

O Ring

Junta De Tipo O

18

6193392M1

1

Cover - Diff. Lock

Cache

Abdeckung

Tapa

19

6193393M1

2

Bolt, M8 X 30

Goupille

Bolzen

Perno

®

391

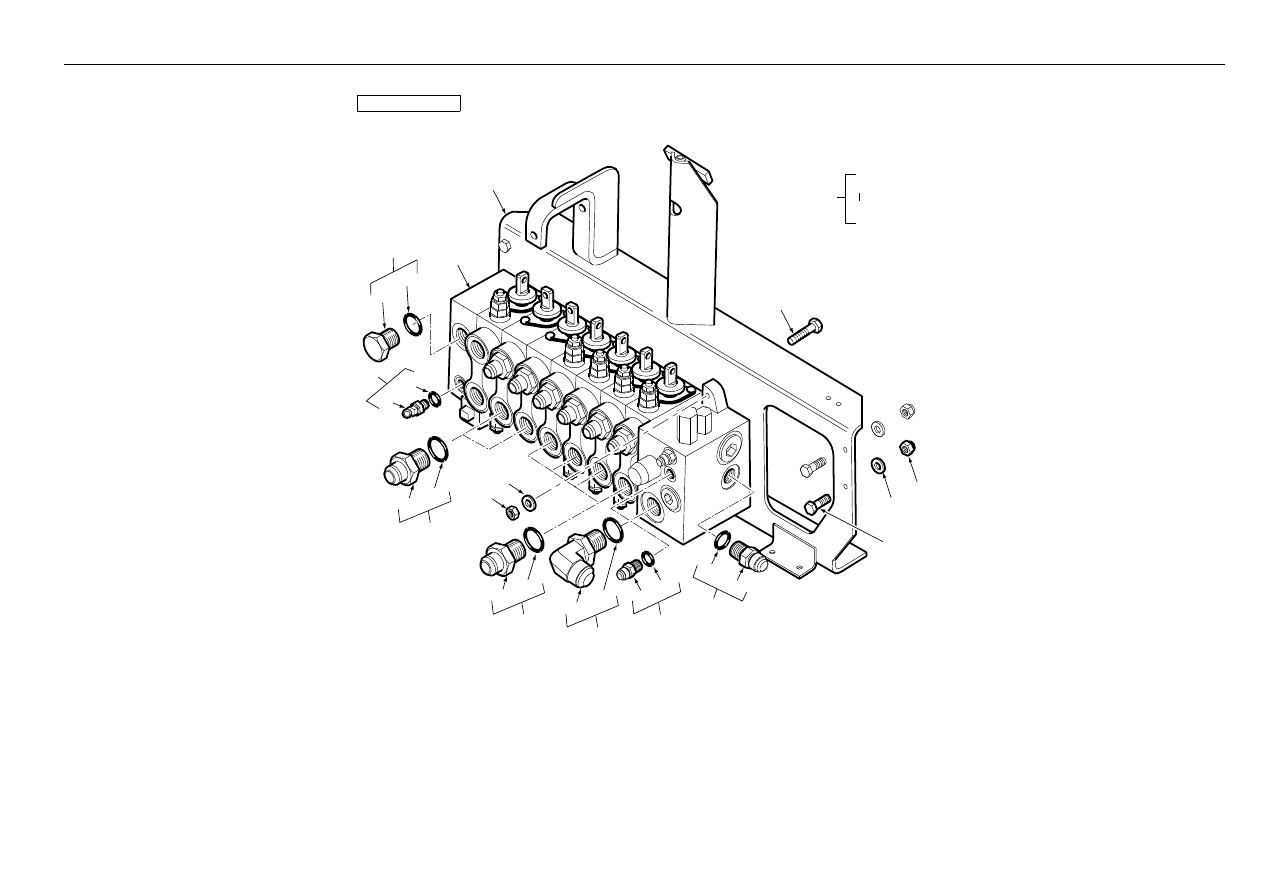

Hydraulic Valve

- Backhoe Control Sideshift Digger Installation

4067 38001

C-38001-01.1-A

5

6

2

1

7

3

28

29

30

25

26

24

22

9

8

23

27

21

19

20

15

18

12

11

10

17

16

13

14

5

4

30

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3009493X1

4

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

2

385362X1

4

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

3

1440329X1

4

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

4

6109327M91

1

Valve Assy - Digger Sideshift Rexroth

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

5

6109344M93

1

Bracket- Digger Valve W/Assy

Ensemble Chaise Pali

Bremsanlage

Cuchara, Conj.

6

6109206M91

1

Valve-7sp Mech. Ss 08/401/331

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

7

3009496X1

3

Bolt Hex - M10 X 45 (Coarse)

Boulon M10 X 45

Maschschraube - M10

Tornillo

8

385362X1

3

Washer, Hardened - M10

Rondelle - M10

Unterlegscheibe M10

Arandela

9

1440329X1

3

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

10

835057M91

1

Connector B1510m-12-12

Raccord

Schraubanschluss

Conexión, Conj.

11

#UNION

1

Union

Union

Union

Union

Ref. 10

12

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

13

358766X91

1

Elbow 90deg

Coude

Kniestück, 90

Codo, 90°

14

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 13

15

835026M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

835091M91

2

Connector 9/16 Unf

Borne

Doppelnippel

Unión

17

#UNION

1

Union

Union

Union

Union

Ref. 16

18

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

19

365715X91

8

Connector, Hydr.-Straight, 1 1/16 X
7/8

Borne

Doppelnippel

Conexión, Conj.

20

#UNION

1

Union

Union

Union

Union

Ref. 19

21

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

22

365713X91

4

Connector 1.1/16 - 3/4

Montage

Anschlverschrbg

Unión

23

#UNION

1

Union

Union

Union

Union

Ref. 22

24

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

25

358781X91

1

Elbow 45 Deg 4ws

Coude 135°

Winkelstuck 135°

Codo, 45°

26

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 25

27

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

28

835099M91

1

Plug I.1/16

Bouchon

Stopfen

Tapón, Conj.

29

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 28

30

835025M1

1

Ring O

Joint Torique

O Ring

Junta De Tipo O

®

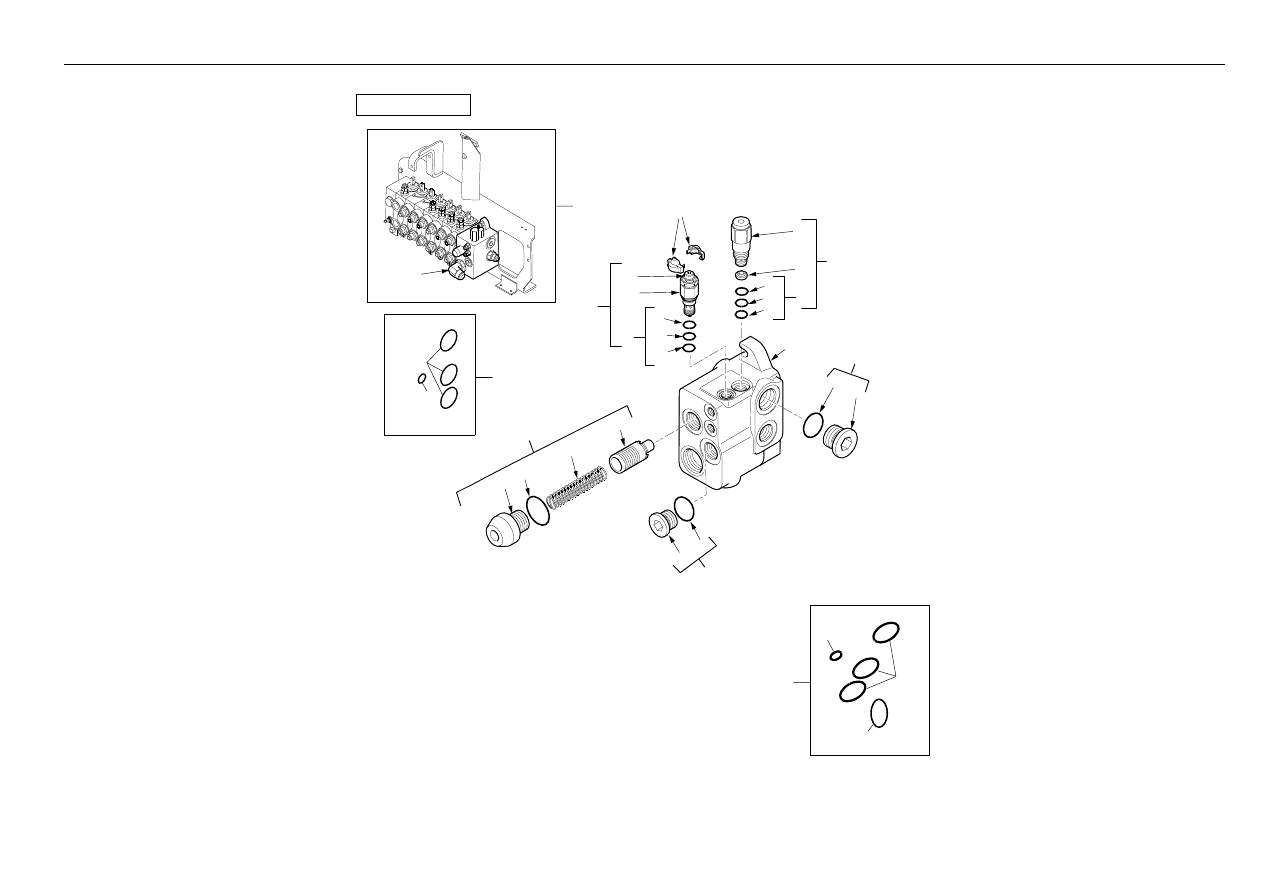

393

Hydraulic Valve

- Backhoe Control Inlet

4067 38001





1

C-38001-02.1-A

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109206M91

1

Valve-7sp Mech. Ss 08/401/331

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

2

#VALVE ASSY

1

Valve Assy

Valve Assy

Valve Assy

Valve Assy

Inlet

3

#BODY

1

Body

Body

Body

Body

Ref. 2

4

6193772M91

1

Plug Fot T Port 5/16 Unf

Bouchon

Stopfen

Tapón, Conj.

5

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 4

6

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 4

7

6193773M91

1

Plug For P 1.1/16 Unf

Bouchon

Stopfen

Tapón, Conj.

8

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

6193786M91

1

Regulating Kit

Ens. Soupape Pression

Druckventil Kpl.

Válvula Presión, Conj.

11

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 10

12

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 10

13

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 10

14

#BODY

1

Body

Body

Body

Body

Ref. 10

15

6193787M91

1

Ls Pressure Relief Valve

Soupape De Sécurité

Überdruckventil

Válvula De Seguridad

16

6193791M91

1

Seal Kit - L/S Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

17

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 17

18

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 17

19

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 17

20

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 16

21

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 16

22

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

23

6193788M91

1

Flow Regulator 0.7 Lt/Min + Filter

Valve Anti-Surdébit

Begrenzungsventil

Válv. Antisobrecaud.

24

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 24

25

#ELEMENT

1

Element

Element

Element

Element

Ref. 24

26

6193790M91

1

Seal Kit - Flow Regulator

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

27

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 27

28

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 27

29

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 27

30

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

®

395

Hydraulic Valve

- Backhoe Control Inlet

4067 38001





1

C-38001-02.1-A

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Part No.

Qty.

English

French

German

Spanish

Remarks

31

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 31

32

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 31

33

6193789M91

1

Seal Kit - Inlet Element

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

34

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 35

35

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 35

36

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 35

®

397

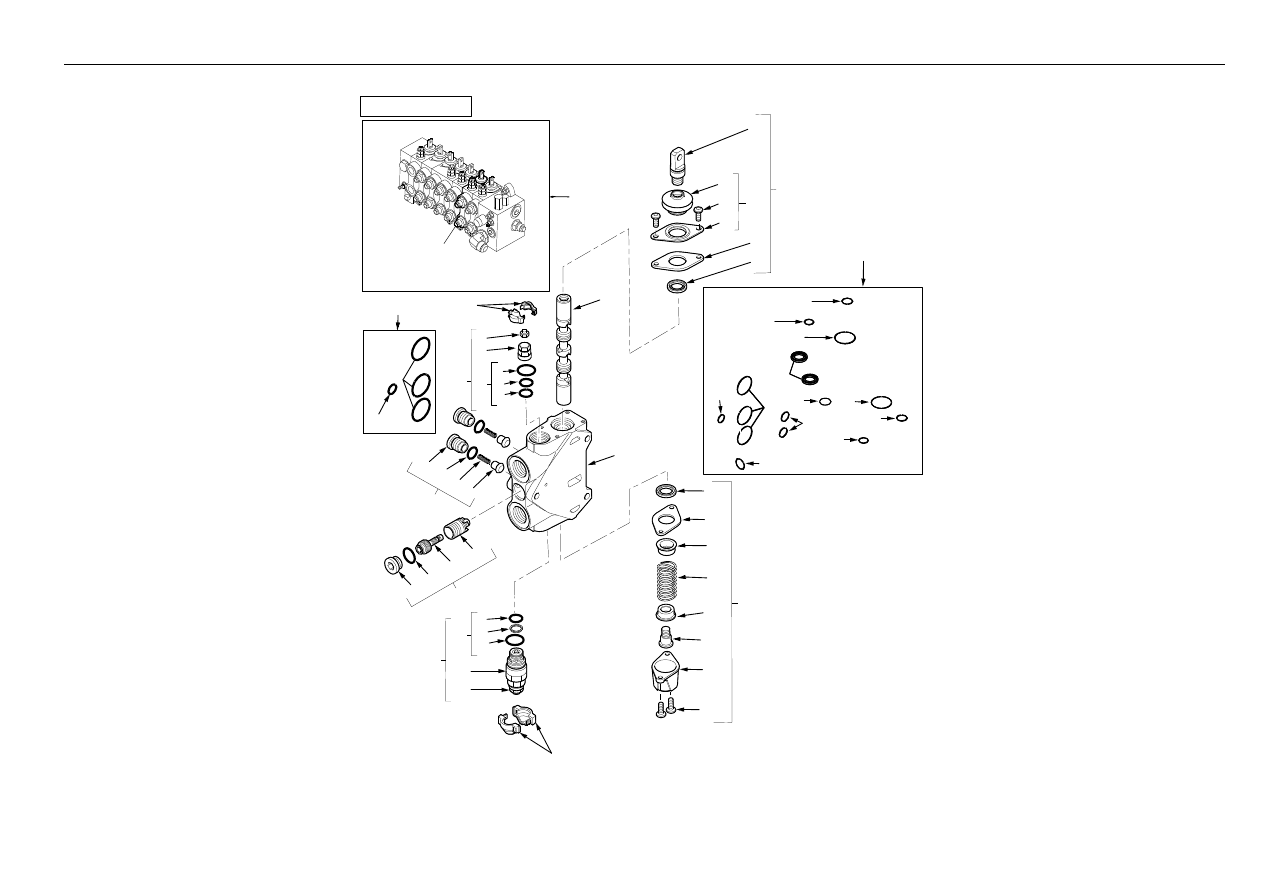

Hydraulic Valve

- Backhoe Control Slew

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-03.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109206M91

1

Valve-7sp Mech. Ss 08/401/331

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

Continued

2

#VALVE ASSY

1

Valve Assy

Valve Assy

Valve Assy

Valve Assy

3

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

4

6193800M91

1

Pressure Relief Valve H 240 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

5

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

6

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 4

7

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

11

#BODY

1

Body

Body

Body

Body

Ref. 2

12

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

13

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 13

15

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

16

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 15

17

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 15

18

#COVER

2

Cover

Cover

Cover

Cover

Ref. 15

19

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 13

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

6193784M91

1

Mechanical Optd Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

23

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 21

24

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

25

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

26

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

27

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 21

28

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

29

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 21

30

#COVER

0

Cover

Cover

Cover

Cover

Ref. 21

®

399

Hydraulic Valve

- Backhoe Control Slew

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-03.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6193800M91

1

Pressure Relief Valve H 240 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

32

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 31

33

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 31

34

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

35

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

36

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

37

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

38

6193774M91

1

Kit - Compensator

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

39

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 38

40

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 38

41

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 38

42

#BODY

1

Body

Body

Body

Body

Ref. 38

43

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

44

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 43

45

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 43

46

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 43

47

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 43

48

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

49

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

50

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

51

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

52

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

53

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

54

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

55

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

56

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

58

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

59

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 51

60

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 51

®

401

Hydraulic Valve

- Backhoe Control Slew

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-03.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 51

62

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 51

63

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 51

®

403

Hydraulic Valve

- Backhoe Control Boom

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-04.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109206M91

1

Valve-7sp Mech. Ss 08/401/331

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

Continued

2

#VALVE ASSY

1

Valve Assy

Valve Assy

Valve Assy

Valve Assy

3

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

4

6193800M91

1

Pressure Relief Valve H 240 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

5

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

6

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 4

7

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

11

#BODY

1

Body

Body

Body

Body

Ref. 2

12

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

13

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 13

15

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

16

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 15

17

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 15

18

#COVER

2

Cover

Cover

Cover

Cover

Ref. 15

19

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 13

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

6193784M91

1

Mechanical Optd Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

23

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 21

24

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

25

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

26

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

27

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 21

28

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

29

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 21

30

#COVER

0

Cover

Cover

Cover

Cover

Ref. 21

®

405

Hydraulic Valve

- Backhoe Control Boom

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-04.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6193804M91

1

Pressure Relief Valve H (310 Bar)

Valve Decharge

Druckbegrventil

Válvula De Seguridad

32

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 31

33

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 31

34

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

35

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

36

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

37

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

38

6193774M91

1

Kit - Compensator

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

39

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 38

40

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 38

41

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 38

42

#BODY

1

Body

Body

Body

Body

Ref. 38

43

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

44

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 43

45

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 43

46

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 43

47

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 43

48

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

49

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

50

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

51

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

52

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

53

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

54

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

55

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

56

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

58

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

59

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 51

60

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 51

®

407

Hydraulic Valve

- Backhoe Control Boom

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-04.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 51

62

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 51

63

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 51

®

409

Hydraulic Valve

- Backhoe Control Dipper

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-05.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109206M91

1

Valve-7sp Mech. Ss 08/401/331

Ensemble Distribution

Steuerventilblock Kpl.

Distribuidor, Conj.

Continued

2

#VALVE ASSY

1

Valve Assy

Valve Assy

Valve Assy

Valve Assy

3

#COVER

0

Cover

Cover

Cover

Cover

Ref. 2

4

6193805M91

1

Pressure Relief Valve H 280 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

5

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 4

6

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 4

7

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

8

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

9

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 7

11

#BODY

1

Body

Body

Body

Body

Ref. 2

12

#SPOOL

1

Spool

Spool

Spool

Spool

Ref. 2

13

6193780M91

1

Kit - Mechanical Optd Z1

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 13

15

6193783M91

1

Bellows Kit

Lot De Pieces

Dichtung

Juego De Piezas

16

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 15

17

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 15

18

#COVER

2

Cover

Cover

Cover

Cover

Ref. 15

19

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 13

20

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

21

6193784M91

1

Mechanical Optd Kit

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

22

6194492M1

1

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

23

#PLATE

1

Plate

Plaque

Platte

Plato

Ref. 21

24

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

25

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 21

26

#HOLDER

1

Holder

Holder

Holder

Holder

Ref. 21

27

#SCREW

1

Screw

Vis

Schraube

Tornillo

Ref. 21

28

#CAP

1

Cap

Chapeau

Kappe

Tapa

Ref. 21

29

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 21

30

#COVER

0

Cover

Cover

Cover

Cover

Ref. 21

®

411

Hydraulic Valve

- Backhoe Control Dipper

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-05.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

31

6193802M91

1

Pressure Relief Valve H 265 Bar

Valve Decharge

Druckbegrventil

Válvula De Seguridad

32

#NUT

1

Nut

Ecrou

Mutter

Tuerca

Ref. 31

33

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 31

34

6193779M91

1

Seal Kit - Relief Valve

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

35

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

36

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

37

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 34

38

6193792M91

1

Compensator Kit

Ensemble De Soupape

Ventil Kpl.

Válvula, Conj.

39

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 38

40

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 38

41

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 38

42

#BODY

1

Body

Body

Body

Body

Ref. 38

43

6193775M91

2

Check Valve Kit

Clapet Anti-Retour

Rückschlagventil

Válvula De Parada

44

#PLUG

1

Plug

Plug

Plug

Plug

Ref. 43

45

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 43

46

#SPRING

1

Spring

Ressort

Feder

Muelle

Ref. 43

47

#VALVE

1

Valve

Soupape

Ventil

Válvula

Ref. 43

48

6193771M91

1

Seal Interface Kit

Pochette De Joints

Dichtsatz

Juego De Juntas

49

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

50

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

Ref. 48

51

6193781M91

0

Seal Kit Complete

Jeu Etancheite

Dichtringsatz

Juege De Juntas

52

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

53

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

54

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

55

6194492M1

2

Lip Seal - Rexorth Ref: 8100160

Joint Étanchéité

Dichtring

Junta

56

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

36.3 X 1.78 Ref. 51

57

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18.77 X 1.78 Ref. 51

58

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

15.6 X 1.78 Ref. 51

59

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

18 X 2.5 Ref. 51

60

#O-RING

2

O-Ring

Joint Torique

O-Ring

Junta Tórica

15 X 2 Ref. 51

®

413

Hydraulic Valve

- Backhoe Control Dipper

4067 38001

1

2

15

16
17
18

13

52

14

19
20

C-38001-05.1-A

12

49

48

38

39

40

44

46

45

47

43

41

42

50

51

11

53

54

56

57

58

60

59

62

55

63

61

37

34

32

33

36

31

35

8

7

6

5

3

9

4

10

23

21

22

24

25

26

27

28

29

30

Part No.

Qty.

English

French

German

Spanish

Remarks

61

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

19.4 X 2.1 Ref. 51

62

#O-RING

3

O-Ring

Joint Torique

O-Ring

Junta Tórica

29.82 X 2.62 Ref. 51

63

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

10.77 X 2.62 Ref. 51

®

415















Content      ..     11      12      13      14     ..
