Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 26

Rear Lighting

- Centremount

4067 59002

3

4

2

1

15

6

5

14

13

8

9

7

10

11

12

C-59002-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101415M91

2

Bracket-Rear-Fermec W/A

Support De Fixation

Befestigung

Soporte De Fijación

2

3009494X1

8

Bolt Hex - M10 X 35, Coarse

Boulon - M10 X 35

Maschschraube M10

Tornillo

3

371643X1

2

P Clip

Clip

Klips

Argolla De Fijación

4

1440329X1

8

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

5

390995X1

8

Nut M5 Z5 Norm

Ecrou

Mutter

Tuerca

6

339381X1

8

Washer, Lock - M5

Rondelle Frein

Federring

Arandela De Freno

7

6101410M91

2

Rear Light Assy

Feu Arrière

Rückleuchte

Luz Posterior

8

#BODY

1

Body

Body

Body

Body

Ref. 7

9

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

10

3523688M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

11

6190744M1

1

Lens - Rear Light

Lentille

Streuscheibe

Lente

12

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 7

13

#GROMMET

1

Grommet

Grommet

Grommet

Grommet

Ref. 7

14

#HARNESS

1

Harness

Harness

Harness

Harness

Ref. 7

15

6102985M1

4

Cable Tie Fir Tree

Attache Câble

Kabelbinder

Enlace De Cable

®

801

Rear Lighting

- ROPS

4067 59003

11

10

9

8

13

14

2

12

7

3

4

5

6

C-59003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6107973M91

1

Rear Light RH - High Level

Feu Arrière

Rückleuchte

Luz Posterior

1

6107972M91

1

Rear Light LH - High Level

Feu Arrière

Rückleuchte

Luz Posterior

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

4

3523688M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

5

6193294M1

1

Lens - L/H Rear Light

Lentille

Streuscheibe

Lente

5

6193295M1

1

Lens - R/H Rear Light

Lentille

Streuscheibe

Lente

6

#SCREW

2

Screw

Vis

Schraube

Tornillo

Ref. 5

7

1441268X1

1

Bolt M6-30 Z5f

Vis

Schraube

Tornillo

8

339030X1

1

Nut M6 Z5 Norm

Ecrou

Mutter - M6

Tuerca

9

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

10

339030X1

1

Nut M6 Z5 Norm

Ecrou

Mutter - M6

Tuerca

11

339560X1

1

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

12

390971X1

1

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

13

339030X1

1

Nut M6 Z5 Norm

Ecrou

Mutter - M6

Tuerca

14

6101892M1

2

Spacer-Nylon

Entretoise

Distanzstück

Traviesa

®

803

Rear Lighting

- ROPS 4 Post ROPS

4067 59004

C-59004-01.1-A

1

1

5

6

2

7

3

4

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108752M91

2

Rear Light - 4 Post ROPS

Feu Arrière

Rueckleuchte

Luz Posterior

2

#BODY

1

Body

Body

Body

Body

3

6193658M1

1

Lens Amber-Rear Light

Lentille

Streuscheibe

Lente

Amber

4

6193659M1

1

Lens Red-Rear Light

Lentille

Streuscheibe

Lente

Red

5

#NUT

2

Nut

Ecrou

Mutter

Tuerca

6

#WASHER

2

Washer

Rondelle

Unterlegscheibe

Arandela

7

#HARNESS

1

Harness

Harness

Harness

Harness

®

805

Front Lighting

- Headlights Left Hand Dip

4067 60001

1

2

3

4

5

C-60001-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106302M91

1

Headlight-Rh Left Hand Dip

Phare

Scheinwerfer

Faro

2

6106301M91

1

Headlight-Lh Left Hand Dip

Phare

Scheinwerfer

Faro

3

3523690M1

1

Bulb

Lampe

Lampe

Lámpara

4

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

5

3523444M1

1

Bulb

Lampe

Lampe

Lámpara

®

807

Front Lighting

- Headlights Right Hand Dip

4067 60002

1

2

3

4

5

C-60002-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6106304M91

1

Headlight-Rh Right Hand Dip

Phare

Scheinwerfer

Faro

2

6106303M91

1

Headlight-Lh Right Hand Dip

Phare

Scheinwerfer

Faro

3

3523690M1

1

Bulb

Lampe

Lampe

Lámpara

4

3523687M1

1

Bulb-Rear Light

Lampe

Lampe

Lámpara

5

3523444M1

1

Bulb

Lampe

Lampe

Lámpara

®

809

Mirrors

- Cab

4067 61001

2

6

5

3

1

4

C-61001-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3512336M91

2

Mirror, Rear View - Cab Models

Retroviseur

Ruckspiegel

Espejo Retrovisor

2

#BODY

1

Body

Body

Body

Body

Ref. 1

3

3477528M1

1

Glass, Rear View Mirror - Cab Models Vitre

Glasscheibe

Cristal

4

6108734M91

2

Arm Assy - Mirror

Bras Retroviseur

Spiegelarm Kpl

Brazo, Conj.

5

3512463M1

8

Screw M6-16 Black

Boulon M6 X 16

Maschschraube M6

Tornillo

6

3512395M1

8

Washer M6 Black

Rondelle

Scheibe

Arandela

®

811

Mirrors

- ROPS 4 Post ROPS

4067 61002

6

5

7

3

2

9

10

8

4

1

C-61002-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

1473839M91

1

Mirror Internal ROPS

Rétroviseur

Rueckspiegel

Espejo Retrovisor

2

3523750M1

1

Surround Mirror

Ceinture

Einfassung

Envolvente

3

3523749M1

1

Glass Mirror

Vitre

Glasscheibe

Cristal

4

#BODY

1

Body

Body

Body

Body

Ref. 1

5

391039X1

1

Washer M8-24-2 Z

Rondelle M8

Scheibe M8

Arandela

6

339169X1

1

Nut, Hex. - M8, Coarse

Ecrou Métrique

Mutter Metrisch

Tuerca

7

6108798M1

1

Bracket-Mirror

Patte Fixation

Halter

Pata De Fijación

8

3512463M1

2

Screw M6-16 Black

Boulon M6 X 16

Maschschraube M6

Tornillo

9

3512395M1

2

Washer M6 Black

Rondelle

Scheibe

Arandela

10

1585-1543

1

Spacer

Entretoise

Distanzring

Espaciador

®

813

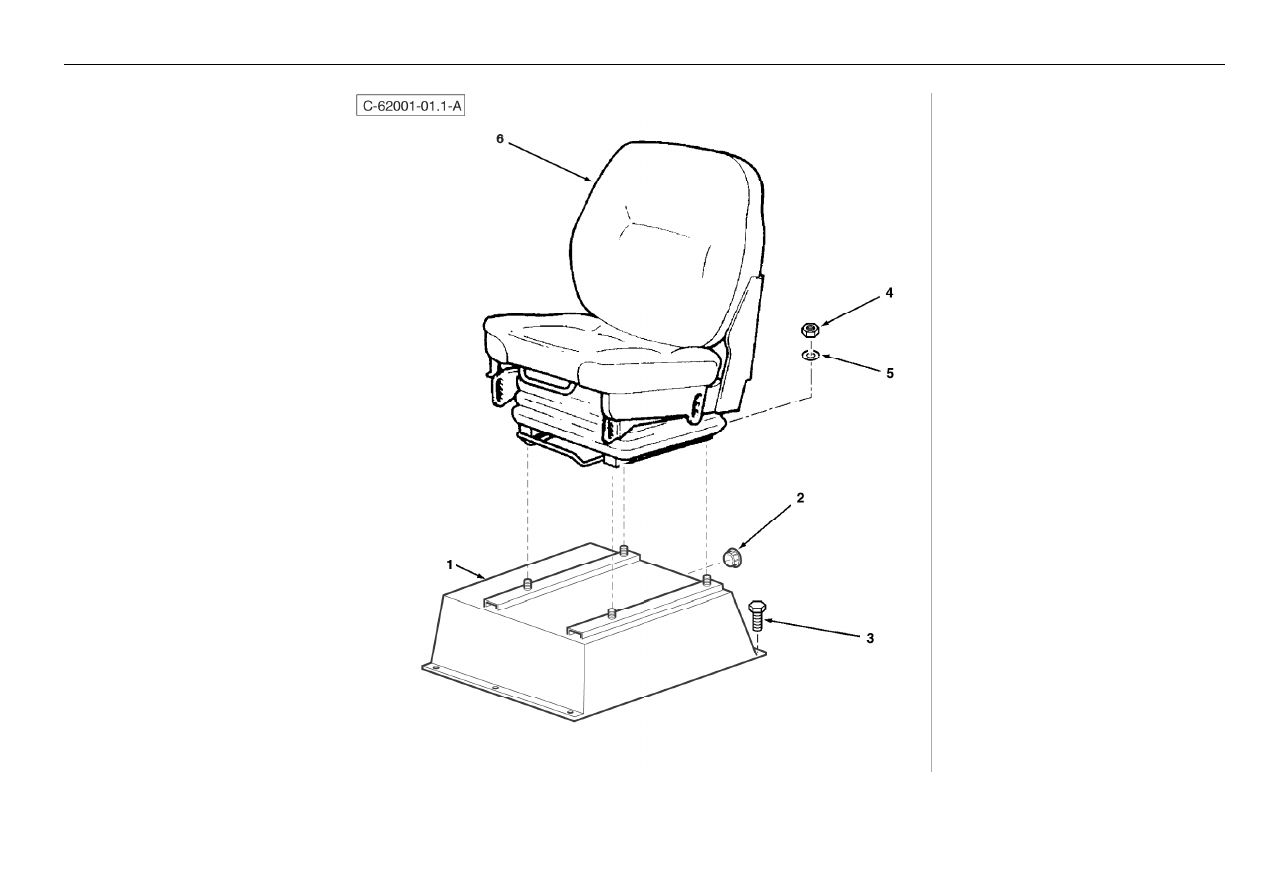

Seat

- Seat Installation Fabric Trim - Cab Machines

4067 62001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100848M95

1

Pedestal - Operator's Seat

Socle

Sockel, Säule

Zócalo

2

3517687M1

1

Grommet

Passe-Fil

Tülle

Pasa Cable

3

339124X1

4

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

4

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

5

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

6

6108904M91

1

Seat Assy - Fabric

Siège Ass.

Sitz Kplt

Asiento, Conj.

62001c02.1 1 H200 7 3500

6

6112088M92

1

Seat Assy Fabric Terex Logo

Ensemble Des Sièges

Sitz Kpl.

Asiento, Conj.

H200 7 3500

®

815

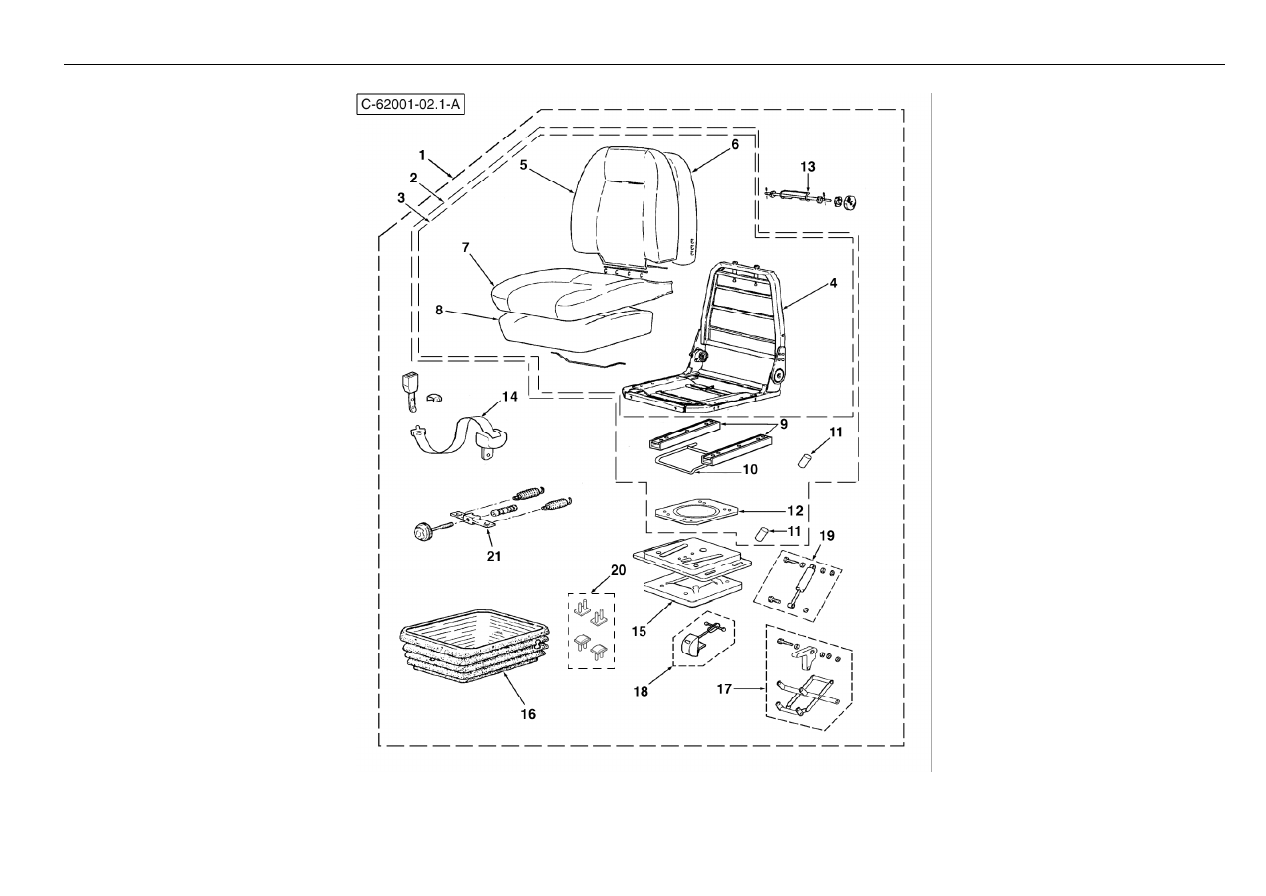

Seat

- Fabric Trim Cab

4067 62001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108904M91

1

Seat Assy - Fabric

Siège Ass.

Sitz Kplt

Asiento, Conj.

62001c01.1 6 H200 7 3500

2

6193722M91

1

Seat-Upper/Turntable/Sliderail Assy
Kit

Siège

Sitz

Asiento

3

6193724M91

1

Seat - Upper Assy Kit(Fabric) Terex
Logo

Siège

Sitz

Asiento

4

6193726M91

1

Frame Assembly Kit

Ensemble De Bâti

Rahmen Kpl.

Bastidor, Conj.

5

6193727M91

1

Back Cover Kit

Housse

Schonbezug

Cubre Asiento

6

6190707M91

1

Kit, Foam Pad - Seat Backrest

Dossier

Rückenlehne

Respaldo

7

6193728M91

1

Seat Cover Kit

Housse

Schonbezug

Cubre Asiento

8

6190709M91

1

Kit, Foam Pad - Seat Cushion

Coussin De Siège

Sitzkissen

Cojín De Asiento

9

6193731M91

1

Fore & Aft Adjustment Kit

Glissière

Gleitschiene

Corredera

10

6193732M91

1

Sliderrail Handle Kit

Ensemble De Poignée

Handgriff Kpl.

Empuñadura, Conj.

11

6193730M1

2

Control Handle Kit

Poignée

Handgriff

Asa

12

6193733M91

1

Turntable Kit

Bâti Tourelle

Oberwagenrahmen

Bastidor Torreta

13

6190711M91

1

Kit Lumbar Support

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

6190710M91

1

Kit Seat Belt

Ceinture De Sécurité

Sicherheitsgurt

Cinturón, Seguridad

15

6190718M91

1

Kit Suspension

Suspension

Federung

Suspensión

16

6190719M91

1

Kit Suspension Cover

Souf•et

Faltenbalg

Fuelle

17

6190720M91

1

Kit Bearing & Lever

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

18

6190721M91

1

Kit Ride Indicator

Poignée

Handgriff

Asa

19

6190722M91

1

Kit, Shock Absorber - Seat

Amortisseur

Stossdämpfer

Amortiguador

20

6190723M91

1

Kit Bump Stop

Buteur

Häufelmaschine

Aporcador

21

6190724M91

1

Kit Height Adjuster

Poignée

Handgriff

Asa

®

817

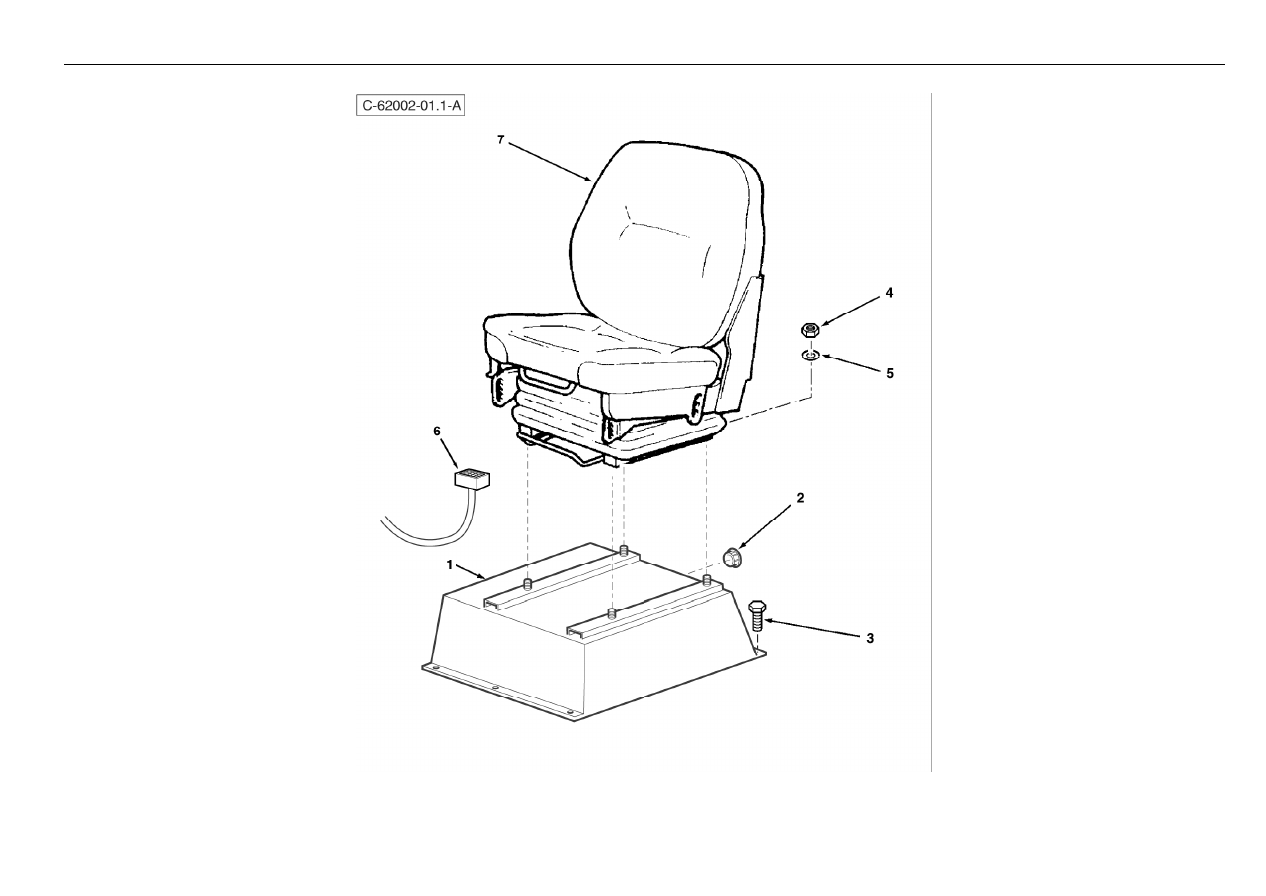

Seat

- Seat Installation Air Suspension

4067 62002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6100848M95

1

Pedestal - Operator's Seat

Socle

Sockel, Säule

Zócalo

2

3517687M1

1

Grommet

Passe-Fil

Tülle

Pasa Cable

3

339124X1

4

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

4

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

5

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

6

6109285M91

1

Harness, Intermediate - Air Susp.
Seat

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

Ec06/167

6

6111150M91

1

Harness - Air Suspension Seat

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

7

6112089M91

1

Seat Assy - Fabric (Terex Logo) Air
Susp

Ensemble Des Sièges

Sitz Kpl.

Asiento, Conj.

H200 07 3448

7

6108905M91

1

Seat - Air Suspension, Fabric

Ensemble Des Sièges

Sitz Kpl.

Asiento, Conj.

62002c02.1 1 H200 07 3448

®

819

Seat

- Fabric Trim Air Suspension

4067 62002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108905M91

1

Seat - Air Suspension, Fabric

Ensemble Des Sièges

Sitz Kpl.

Asiento, Conj.

62002c01.1 7 Tba

2

6193722M91

1

Seat-Upper/Turntable/Sliderail Assy
Kit

Siège

Sitz

Asiento

3

6193724M91

1

Seat - Upper Assy Kit(Fabric) Terex
Logo

Siège

Sitz

Asiento

4

6193726M91

1

Frame Assembly Kit

Ensemble De Bâti

Rahmen Kpl.

Bastidor, Conj.

5

6193727M91

1

Back Cover Kit

Housse

Schonbezug

Cubre Asiento

6

6190707M91

1

Kit, Foam Pad - Seat Backrest

Dossier

Rückenlehne

Respaldo

7

6193728M91

1

Seat Cover Kit

Housse

Schonbezug

Cubre Asiento

8

6190709M91

1

Kit, Foam Pad - Seat Cushion

Coussin De Siège

Sitzkissen

Cojín De Asiento

9

6193731M91

1

Fore & Aft Adjustment Kit

Glissière

Gleitschiene

Corredera

10

6193732M91

1

Sliderrail Handle Kit

Ensemble De Poignée

Handgriff Kpl.

Empuñadura, Conj.

11

6193730M1

2

Control Handle Kit

Poignée

Handgriff

Asa

12

6193733M91

1

Turntable Kit

Bâti Tourelle

Oberwagenrahmen

Bastidor Torreta

13

6190711M91

1

Kit Lumbar Support

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

6193738M91

1

Air Spring Kit

Jeu De Ressorts

Federsatz

Juego De Muelles

15

6193734M91

1

Suspension Assembly Kit - Air

Suspension

Federung

Suspensión

16

6193735M91

1

Suspension Cover Kit - Air

Souf•et

Kofferraum

Fuelle

17

6193736M91

1

Bearing And Lever Kit - Air

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

18

6190721M91

1

Kit Ride Indicator

Poignée

Handgriff

Asa

19

6193737M91

1

Damper Kit

Amortisseur

Stossdämpfer

Amortiguador

20

6190723M91

1

Kit Bump Stop

Buteur

Häufelmaschine

Aporcador

21

6190724M91

1

Kit Height Adjuster

Poignée

Handgriff

Asa

22

6190710M91

1

Kit Seat Belt

Ceinture De Sécurité

Sicherheitsgurt

Cinturón, Seguridad

23

6193739M91

1

12v Compressor Kit

Compresseur

Kompressor

Compresor

24

6193740M91

1

Kit, Valve & Switch - Air Susp. Seat

Jeu De Soupapes

Ventilsatz

Juego De Válvulas

®

821

Seat

- Seat Installation Weatherproof P.V.C. Trim

4067 62003

10

5

7

6

2

3

4

9

8

1

11

C-62003-01.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108693M92

1

Seat Pedestal - Welded Assy.

Socle

Sockel, Säule

Zócalo

2

3009493X1

4

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

3

339376X1

4

Washer M10-18-2 Zsp

Rondelle Frein

Federring

Arandela De Freno

4

390734X1

4

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

5

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

6

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

8

3009493X1

2

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

9

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

10

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

11

6112090M92

1

Seat Assy Pvc

Ensemble Des Sièges

Sitz Kpl.

Asiento, Conj.

Tba

11

6108906M91

1

Seat-Mech Pvc

Siège Ass.

Sitz Kplt

Asiento, Conj.

62003c02.1 1 Tba

®

823

Seat

- Weatherproof P.V.C. Trim 4 Post ROPS

4067 62003

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108906M91

1

Seat-Mech Pvc

Siège Ass.

Sitz Kplt

Asiento, Conj.

62003c01.1 11 Tba

2

6193723M91

1

Seat-Upper/Turntable/Sliderails Assy
Kit

Siège

Sitz

Asiento

3

6193725M91

1

Seat-Upper Assy Kit(Black Pvc)

Siège

Sitz

Asiento

4

6193726M91

1

Frame Assembly Kit

Ensemble De Bâti

Rahmen Kpl.

Bastidor, Conj.

5

6190726M91

1

Backrest Cover Pvc

Coussin De Dossier

Rückenpolster

Cojín De Respaldo

6

6190707M91

1

Kit, Foam Pad - Seat Backrest

Dossier

Rückenlehne

Respaldo

7

6193729M91

1

Seat Cover Kit - Black Pvc

Housse

Schonbezug

Cubre Asiento

8

6190728M91

1

Seat Foam

Siège

Sitz

Asiento

9

6193731M91

1

Fore & Aft Adjustment Kit

Glissière

Gleitschiene

Corredera

10

6193732M91

1

Sliderrail Handle Kit

Ensemble De Poignée

Handgriff Kpl.

Empuñadura, Conj.

11

6193730M1

2

Control Handle Kit

Poignée

Handgriff

Asa

12

6193733M91

1

Turntable Kit

Bâti Tourelle

Oberwagenrahmen

Bastidor Torreta

13

6190711M91

1

Kit Lumbar Support

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

14

6190710M91

1

Kit Seat Belt

Ceinture De Sécurité

Sicherheitsgurt

Cinturón, Seguridad

15

6190718M91

1

Kit Suspension

Suspension

Federung

Suspensión

16

6190719M91

1

Kit Suspension Cover

Souf•et

Faltenbalg

Fuelle

17

6190720M91

1

Kit Bearing & Lever

Lot De Pièces

Ersatzteilpaket

Juego De Piezas

18

6190721M91

1

Kit Ride Indicator

Poignée

Handgriff

Asa

19

6190722M91

1

Kit, Shock Absorber - Seat

Amortisseur

Stossdämpfer

Amortiguador

20

6190723M91

1

Kit Bump Stop

Buteur

Häufelmaschine

Aporcador

21

6190724M91

1

Kit Height Adjuster

Poignée

Handgriff

Asa

®

825

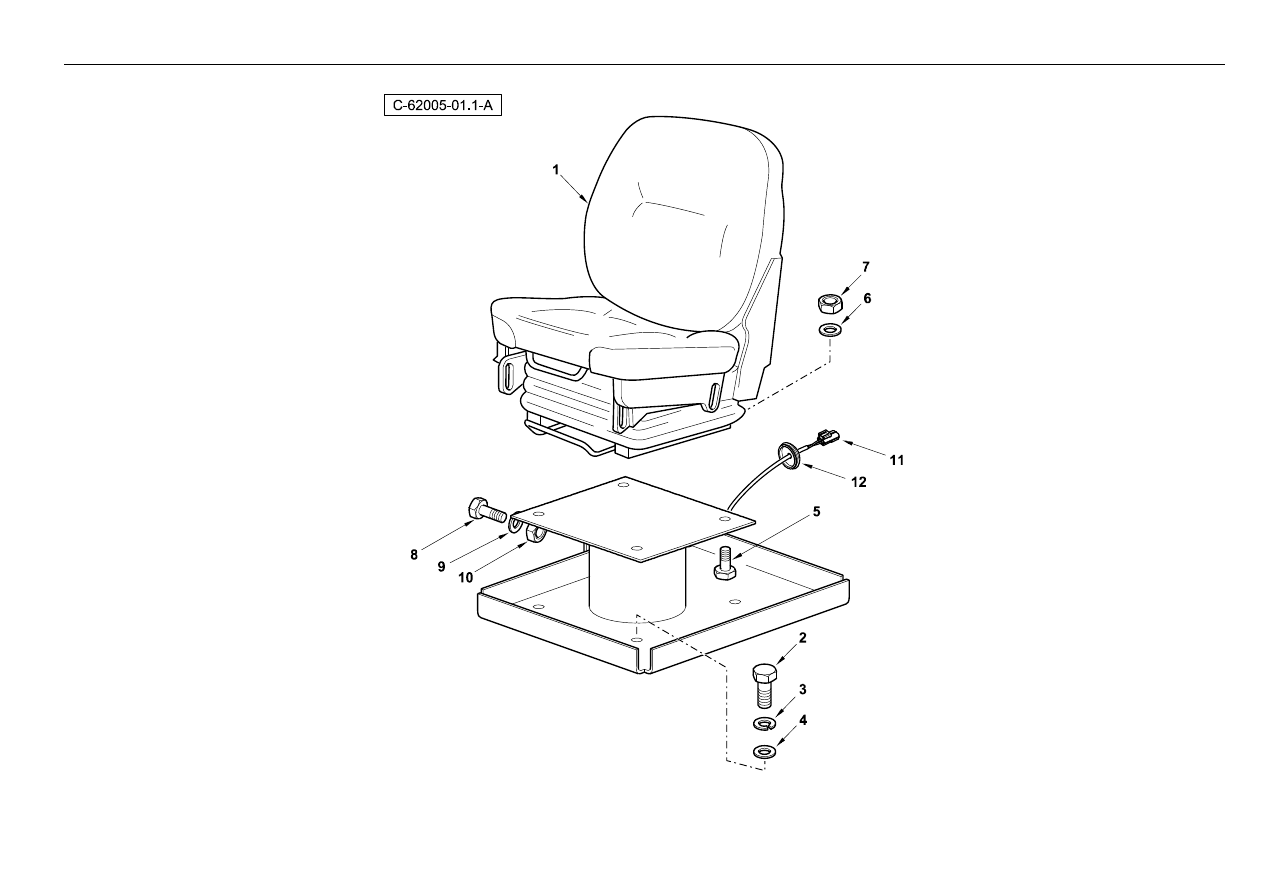

Seat

- Weatherproof P.V.C. Trim Air Suspension

4067 62005

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111247M91

1

Seat Assy - Air Pvc

Siege

Sitz Kompl.

Asiento, Conj.

Tba

1

6112091M92

1

Seat Assy Pvc Air Suspension

Siege

Sitz, Kompl.

Asiento, Conj.

Tba

2

3009493X1

4

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

3

339376X1

4

Washer M10-18-2 Zsp

Rondelle Frein

Federring

Arandela De Freno

4

390734X1

4

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

5

339761X1

4

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

6

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

8

3009493X1

2

Bolt M10-30 Z5c

Boulon M10 X 30

Maschschraube M10

Perno

9

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

10

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

11

6109285M91

1

Harness, Intermediate - Air Susp.
Seat

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

Ec06/167

11

6111150M91

1

Harness - Air Suspension Seat

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

12

3517687M1

1

Grommet

Passe-Fil

Tülle

Pasa Cable

®

827

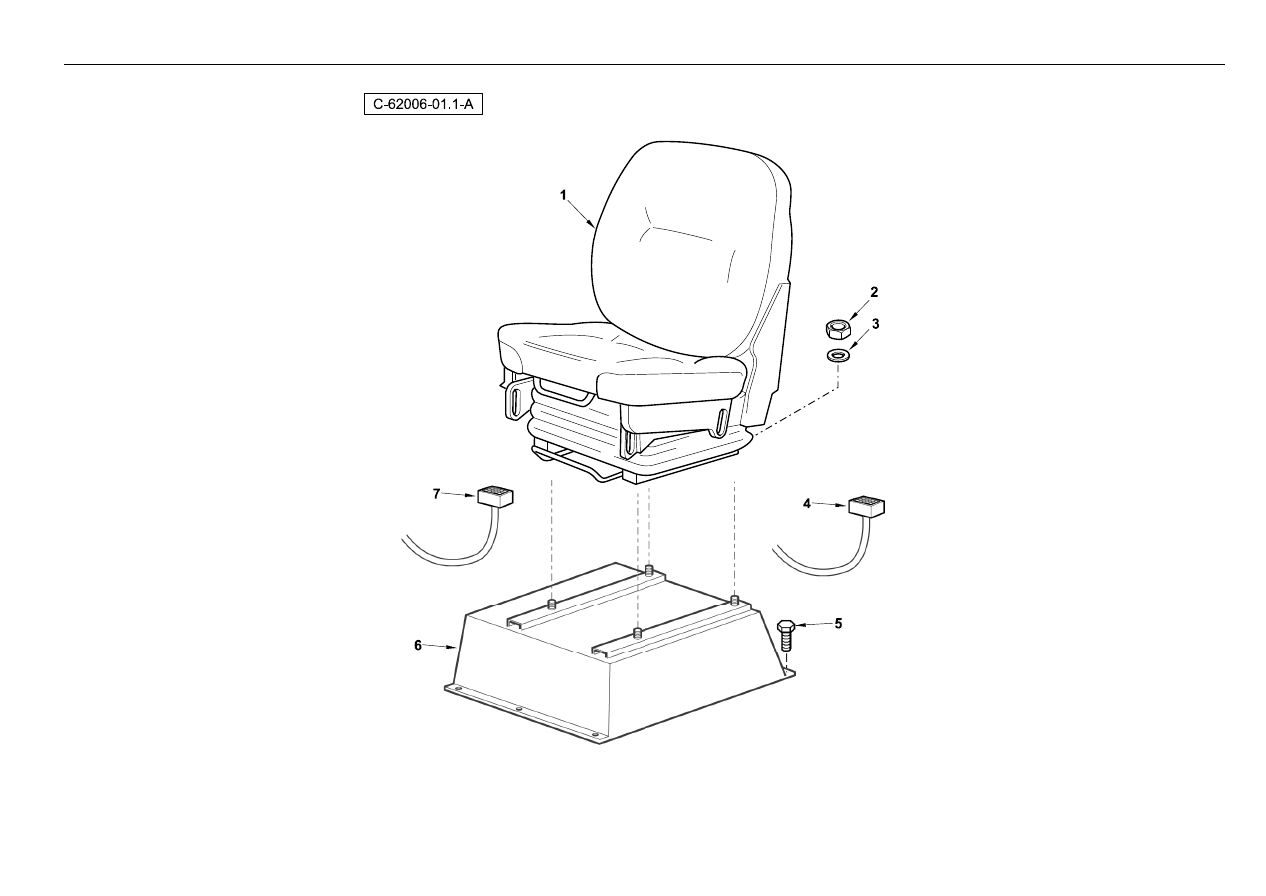

Seat

- Seat Installation Air Suspension

4067 62006

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112394M92

1

Seat Assy - Fabric - Air Susp - Heated Siege

Sitz Kompl.

Asiento, Conj.

2

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

3

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

4

6112393M91

1

Wiring Harness

Faisceau De Cables

Kabelstrang

Kabelstrang

5

339124X1

4

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

6

6100848M95

1

Pedestal - Operator's Seat

Socle

Sockel, Säule

Zócalo

7

6111150M91

1

Harness - Air Suspension Seat

Faisceau

Beschirrung

Haz, Conj.

®

829

Not Serviced

4067 62011

Not Serviced















Content      ..     24      25      26      27     ..
