Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 24

Front Console

- Forward/Reverse Switch ROPS

4067 55020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

737

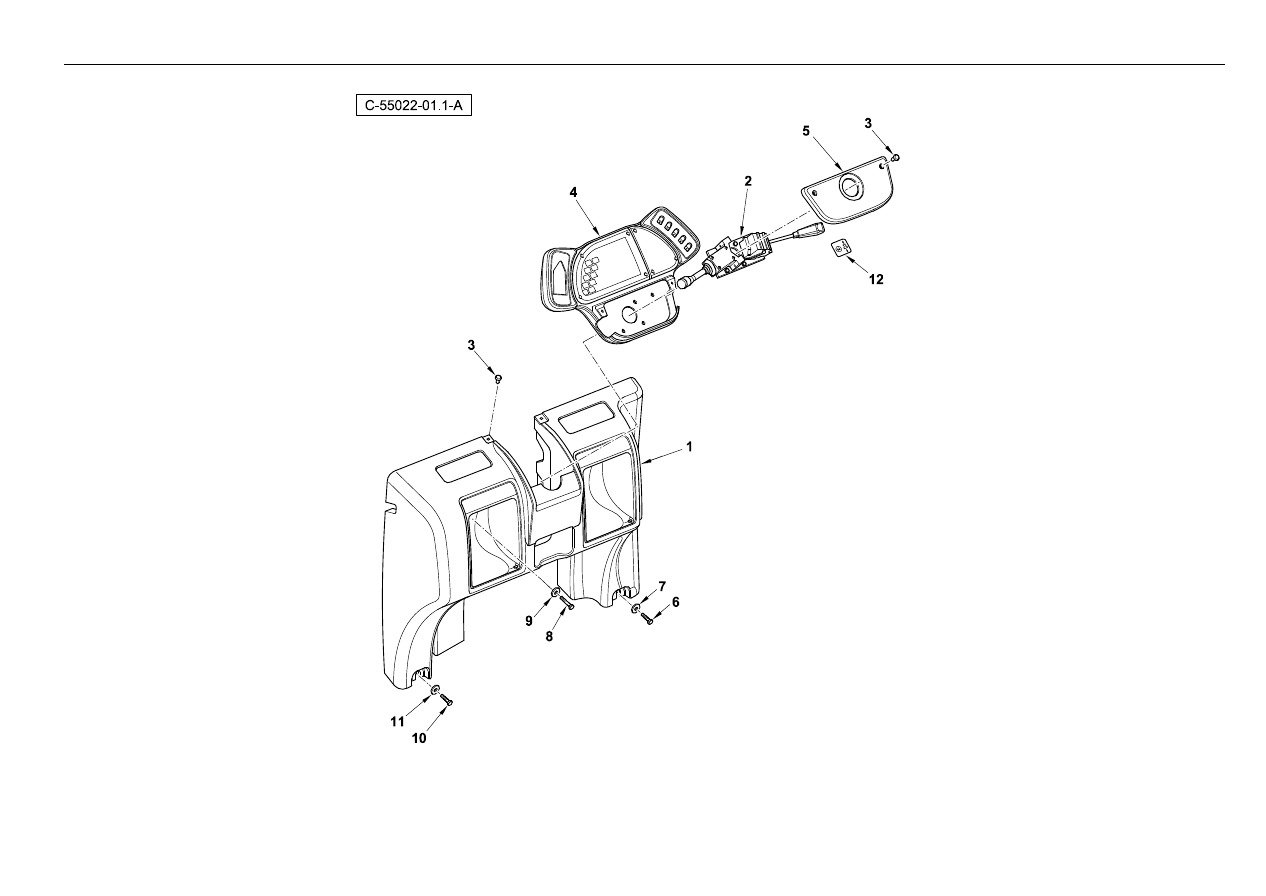

Front Console

- Installation Cab

4067 55022

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101127

1

Console Assy Front Lower Cab
(Black)

Console

Konsole

Consola

See 55022c02.1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

See 55022c04.1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

See 55022c03.1

5

T101130

1

Cover Console Front Upper (Black)

Couvercle

Deckel

Cubierta

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

739

Front Console Cab

4067 55022

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101127

1

Console Assy Front Lower Cab
(Black)

Console

Konsole

Consola

2

T101128

1

Console Front Lower Cab

Console Front Lower Cab

Console Front Lower Cab

Console Front Lower Cab

3

T101126

1

Cover (Black)

Couvercle

Deckel

Cubierta

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

3516231M1

5

Louver Small

Trappe Aération

Luftschlitz

Difusor

9

3522735M4

10

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

741

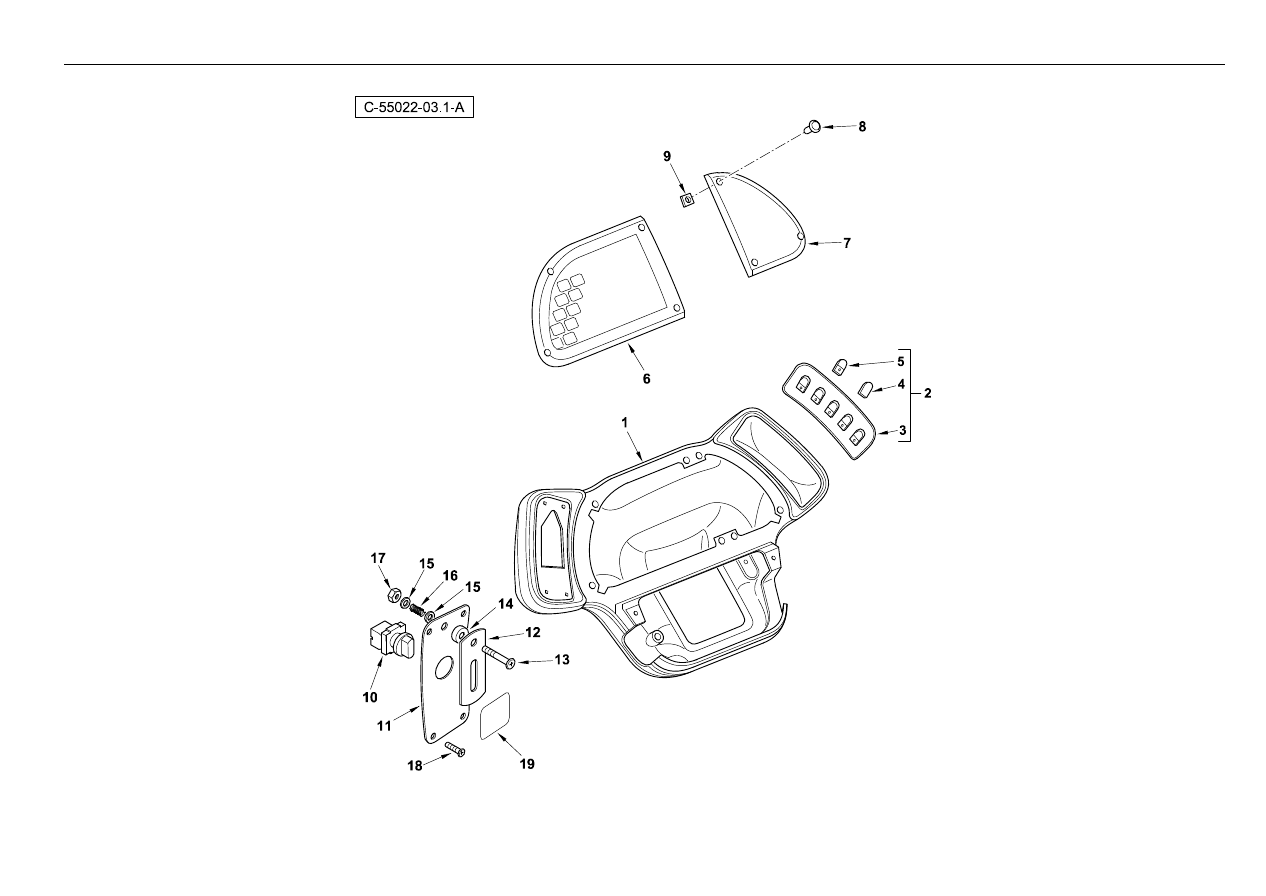

Front Console

- Instrument Panel Cab

4067 55022

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101129

1

Console - Front Upper (Black)

Console

Konsole

Consola

2

T101193

1

Switch Pack - RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

T101131

3

Switch Blank (Black)

Couvercle

Deckel

Cubierta

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

T101133

1

Instrument Panel - Less Speedo
(Black Frame)

Table De Bord

Brett, Armaturen

Tablero Instrumentos

7

T101135

1

Auxilliary Panel (Black)

Panneau

Verkblech

Panel

8

365915X1

7

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

11

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

12

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

13

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

14

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

15

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

16

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

17

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

18

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

19

6106221M1

1

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

®

743

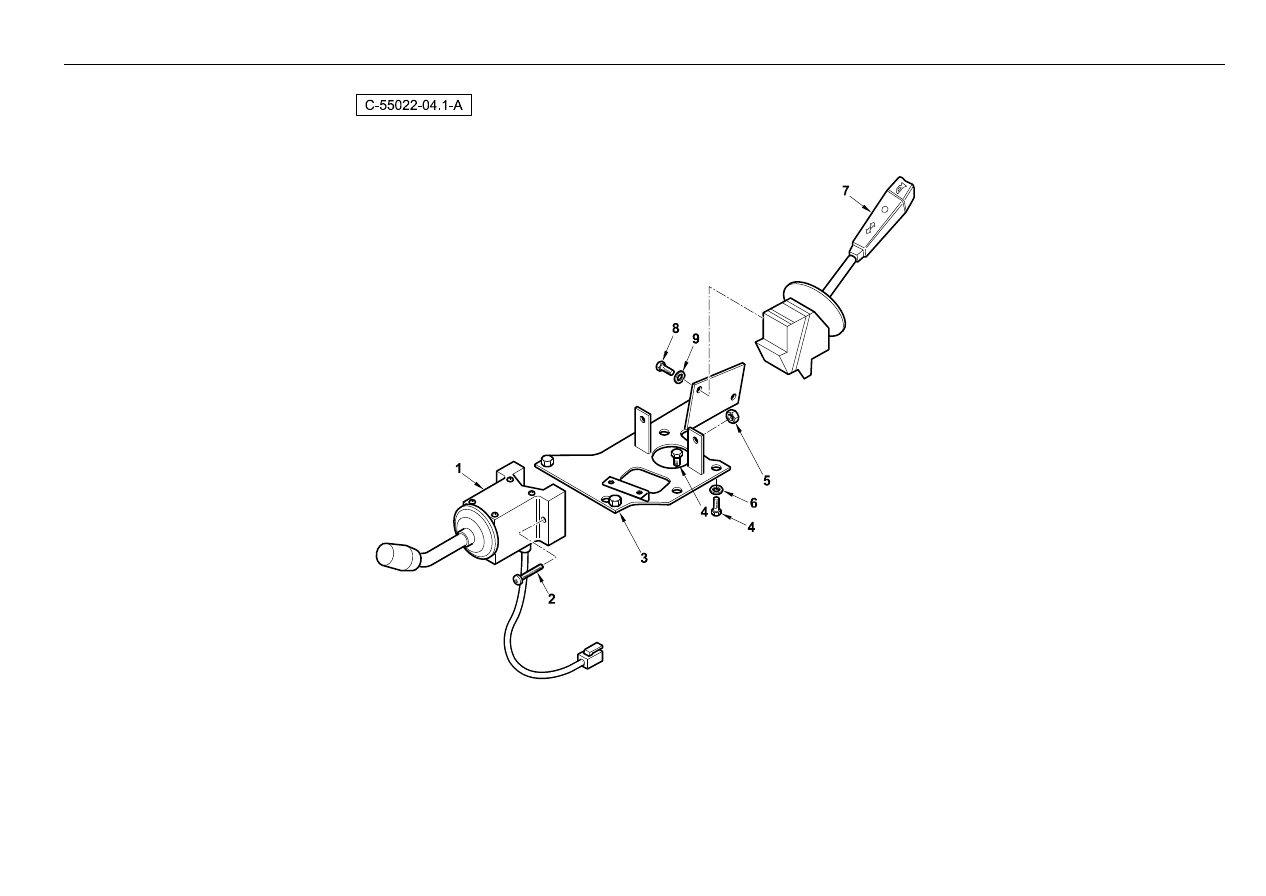

Front Console

- Forward/Reverse Switch Cab

4067 55022

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

745

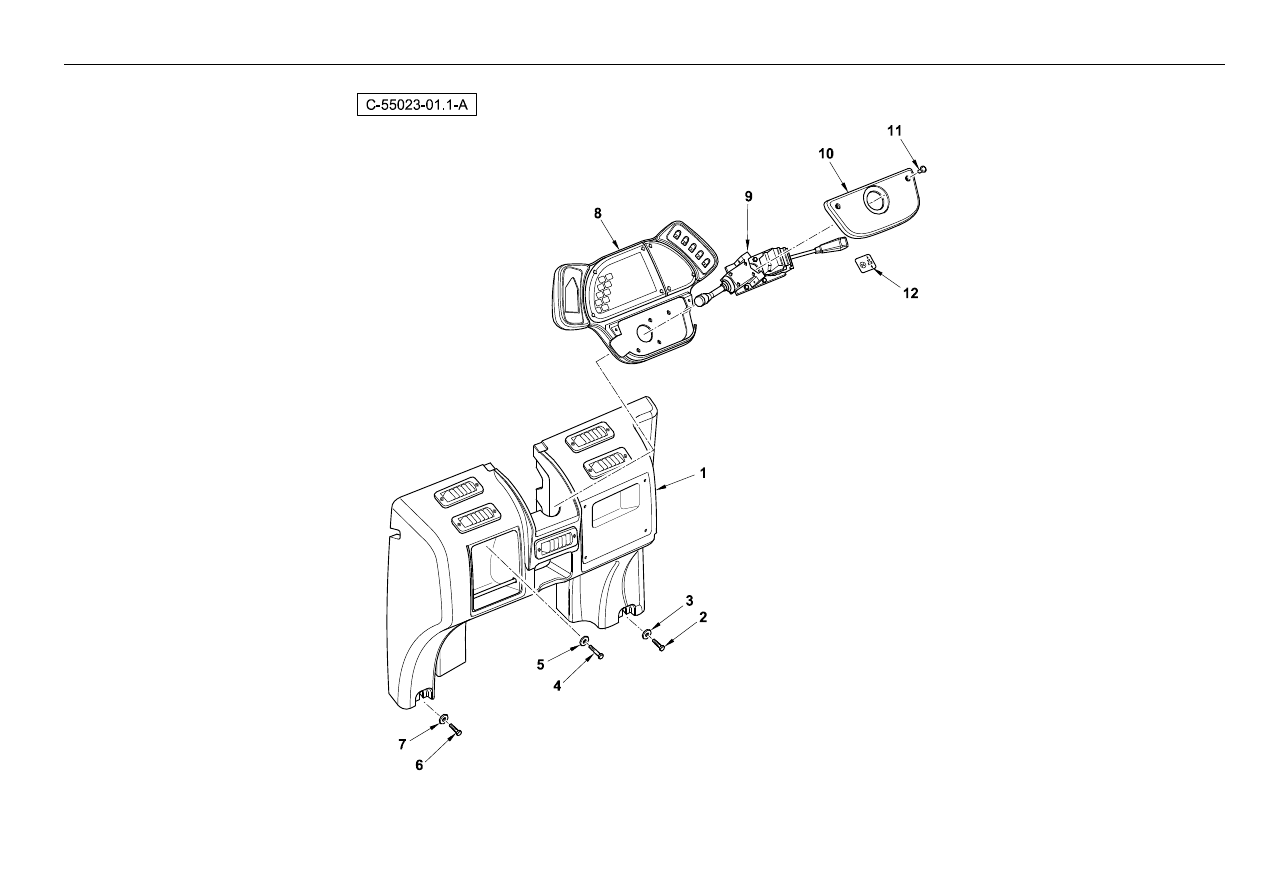

Front Console

- Installation Cab

4067 55023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101127

1

Console Assy Front Lower Cab
(Black)

Console

Konsole

Consola

See 55023c02.1

2

#SWITCH, SELECTOR

1

Switch, Selector

Switch, Selector

Switch, Selector

Switch, Selector

See 55023c04.1

3

6101591M1

4

Fastener - "Scrivet"

Rivet

Niete

Remache

4

#PANEL,
INSTRUMENT

1

Panel, Instrument

Panel, Instrument

Panel, Instrument

Panel, Instrument

See 55023c03.1

5

T101130

1

Cover Console Front Upper (Black)

Couvercle

Deckel

Cubierta

6

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

7

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

8

339123X1

2

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

9

6101768M1

2

Washer

Rondelle

Scheibe

Arandela

10

339009X1

1

Bolt - M8 X 35

Boulon M8 X 35

Maschschraube M8

Tornillo

11

6101768M1

1

Washer

Rondelle

Scheibe

Arandela

12

6101914M1

1

Decal - Forward / Reverse

Adhésif

Aufkleber

Adhesivo

®

747

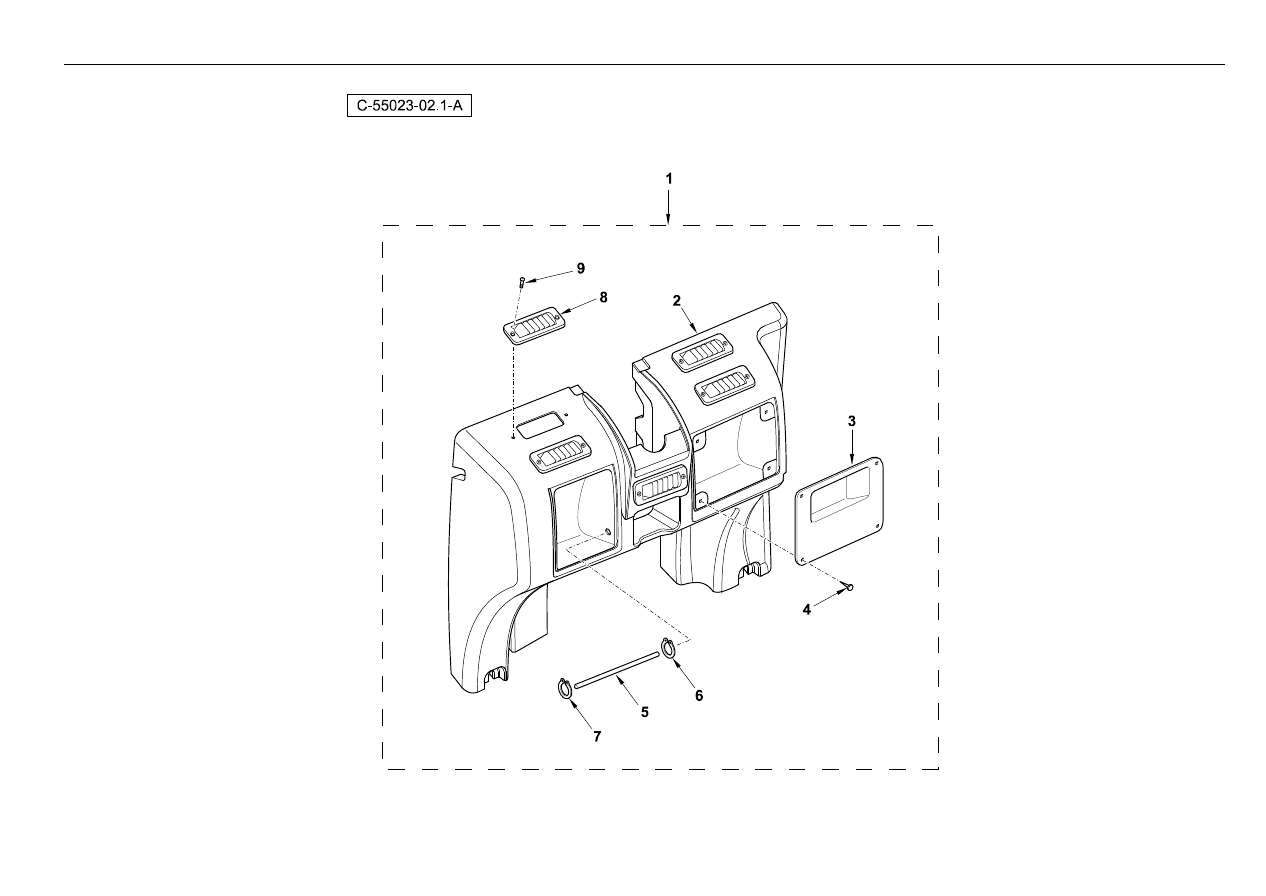

Front Console Cab

4067 55023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101127

1

Console Assy Front Lower Cab
(Black)

Console

Konsole

Consola

2

T101128

1

Console Front Lower Cab

Console Front Lower Cab

Console Front Lower Cab

Console Front Lower Cab

3

T101126

1

Cover (Black)

Couvercle

Deckel

Cubierta

4

3521303M3

4

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

5

6108289M1

1

Pin-Rops Console Rail

Rail

Schiene

Carril

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

8

3516231M1

5

Louver Small

Trappe Aération

Luftschlitz

Difusor

9

3522735M4

10

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

®

749

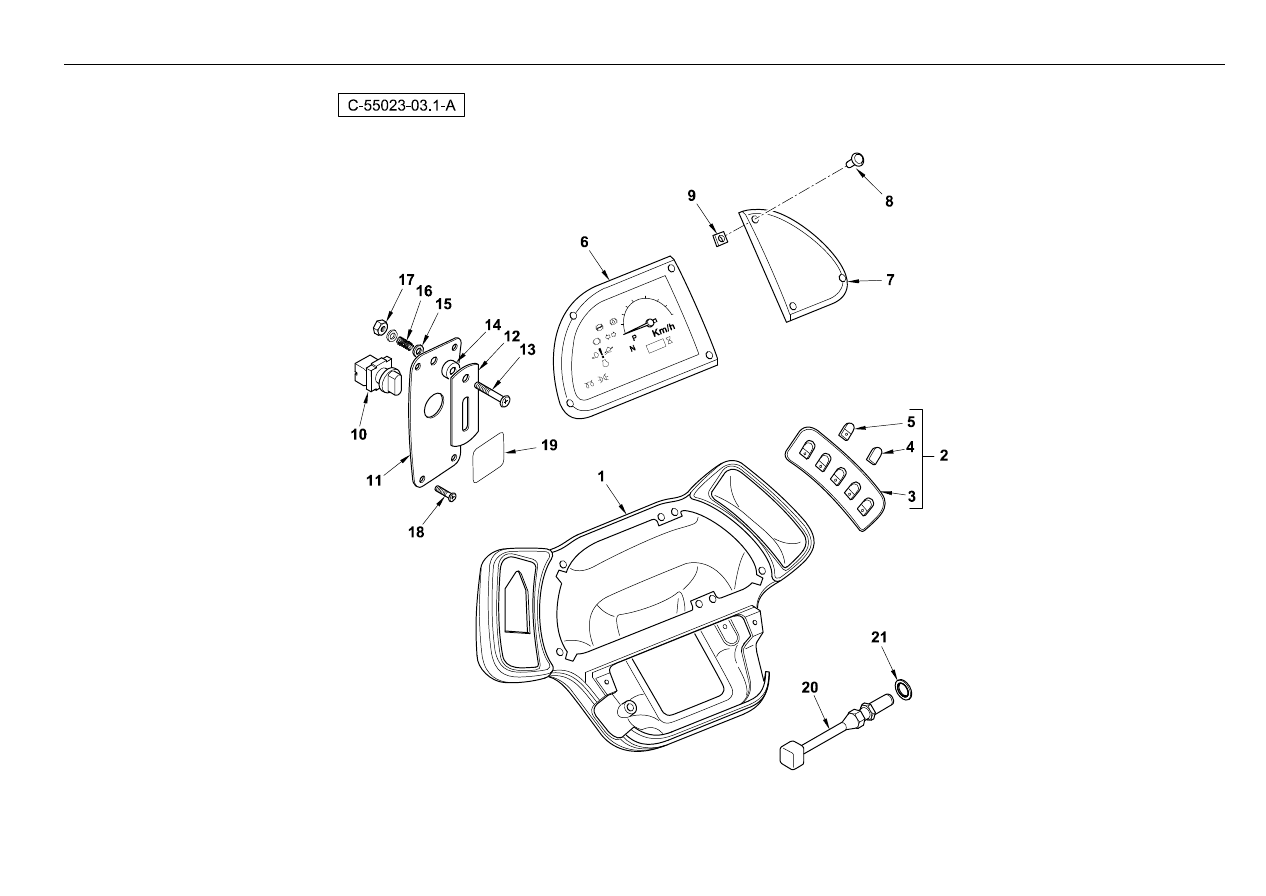

Front Console

- Instrument Panel Cab

4067 55023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

T101129

1

Console - Front Upper (Black)

Console

Konsole

Consola

2

T101193

1

Switch Pack - RH - Front Console

Paquet De Commut.

Schaltsatz

Paquete De Cambio

3

#SWITCHPACK

1

Switchpack

Switchpack

Switchpack

Switchpack

Ref. 2

4

T101131

3

Switch Blank (Black)

Couvercle

Deckel

Cubierta

5

6101777M91

2

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

6

T101134

1

Instrument Panel (Black)

Groupe D'instr. Bord

Instrumentensatz

Grupo Instrs. Abordo

7

T101135

1

Auxilliary Panel (Black)

Panneau

Verkblech

Panel

8

365915X1

7

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

9

6101590M1

7

Nut "U" M4

Ecrou

Mutter

Tuerca En U

10

3519935M91

1

4wd Switch Assy

Commutateur Ass.

Schalter Kplt

Contactar

11

6106194M1

1

Switch Plate 4wheel Brake

Plaque

Platte

Placa

12

6106195M2

1

Indicator 4 Wheel Brake Lever

Témoin

Anzeige

Indicador

13

3009542X1

1

Screw Pan Hd.M6 X 45

Vis

Schraube

Tornillo

14

3516528M1

1

Boss

Bossage

Anschweißauge

Traviesa

15

390971X1

2

Washer M6-12-1 Zwel

Rondelle - M6

Scheibe - M6

Arandela

16

3516529M1

1

Spring

Siège De Ressort

Federsitz

Muelle

17

1441500X1

1

Nut M6 Z5 Nyloc

Ecrou

Flachmutter M6

Tuerca De Retención

18

3516218M2

4

Screw S/Tapping

Vis

Schraube

Tornillo

19

6106221M1

1

Decal-4w Brake Select Switch

Adhésif

Aufkleber

Adhesivo

20

6110926M91

1

Speed Sensor Carraro Ref: 9471260

Capteur Vitesse

Sensor

Captador

21

N612

1

Seal Bonded - 1/2" Bsb

Joint

Dichtung

Junta

®

751

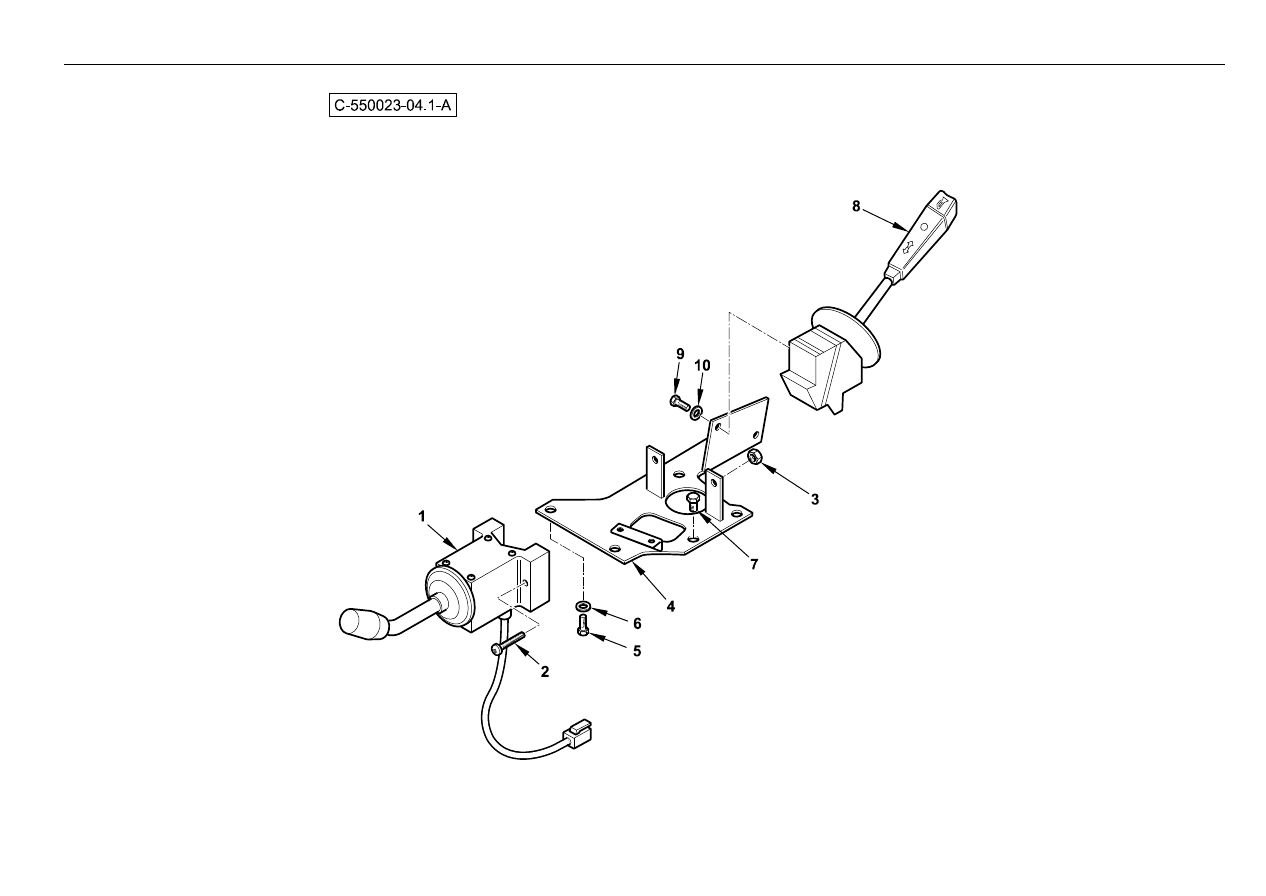

Front Console

- Forward/Reverse Switch Cab

4067 55023

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3519823M91

1

Switch Assy. - Forward/Reverse

Commutateur Ass.

Schalter Kplt

Conmutador

2

3009538X1

2

Screw Pan Hd.M5 X 35

Vis

Schraube

Tornillo

3

6107120M92

1

Bracket - Switch Mounting

Ensemble Support

Halter Kpl

Cuchara, Conj.

4

339124X1

6

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1441494X1

2

Nut, Nyloc - M5

Ecrou Métrique

Mutter Metrisch

Tuerca De Retención

6

390972X1

3

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

7

3516095M1

1

Switch, Indicators/Horn - Strg.
Column

Commutateur

Wählschalter

Conmutador

8

3007932X1

1

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

9

3019560X1

2

Washer M5

Rondelle

Scheibe

Arandela

®

753

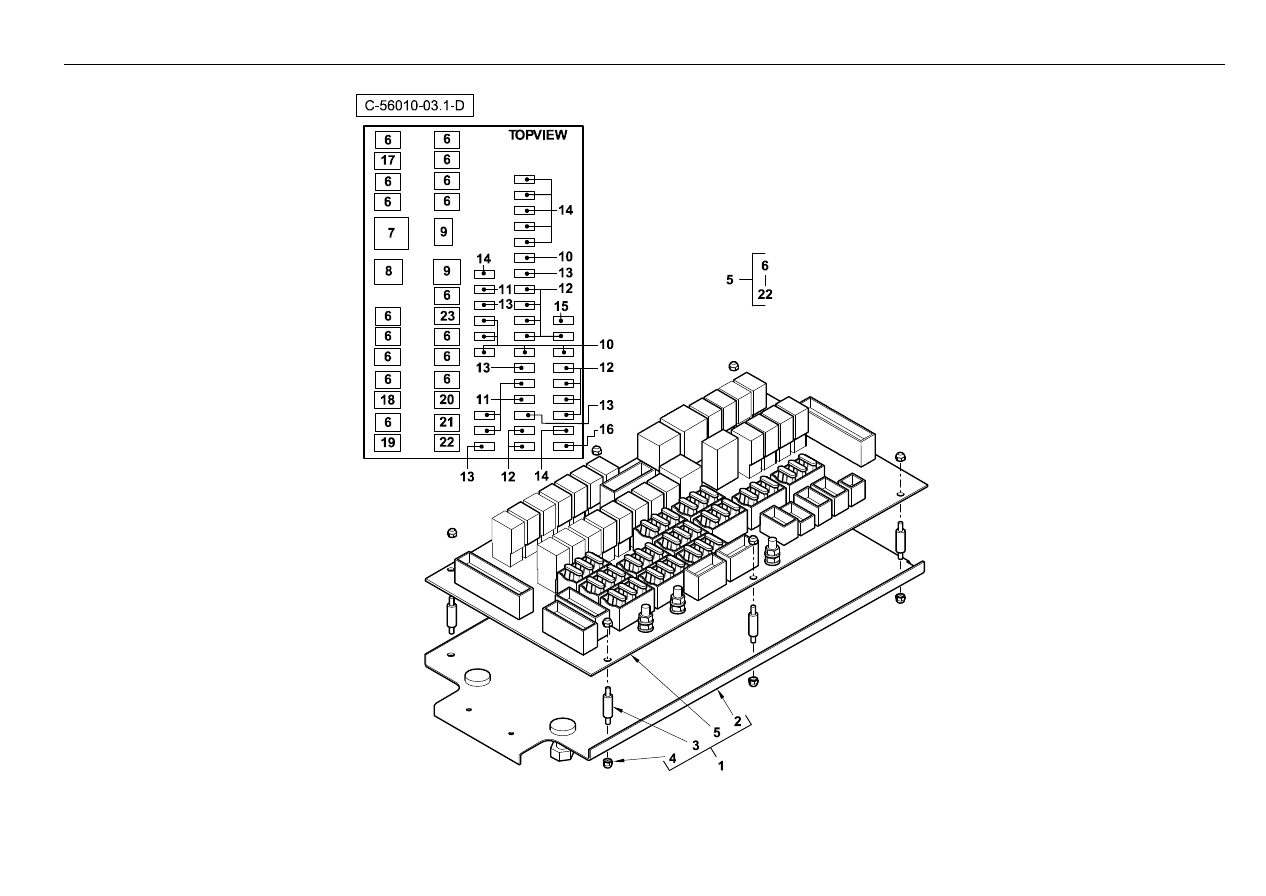

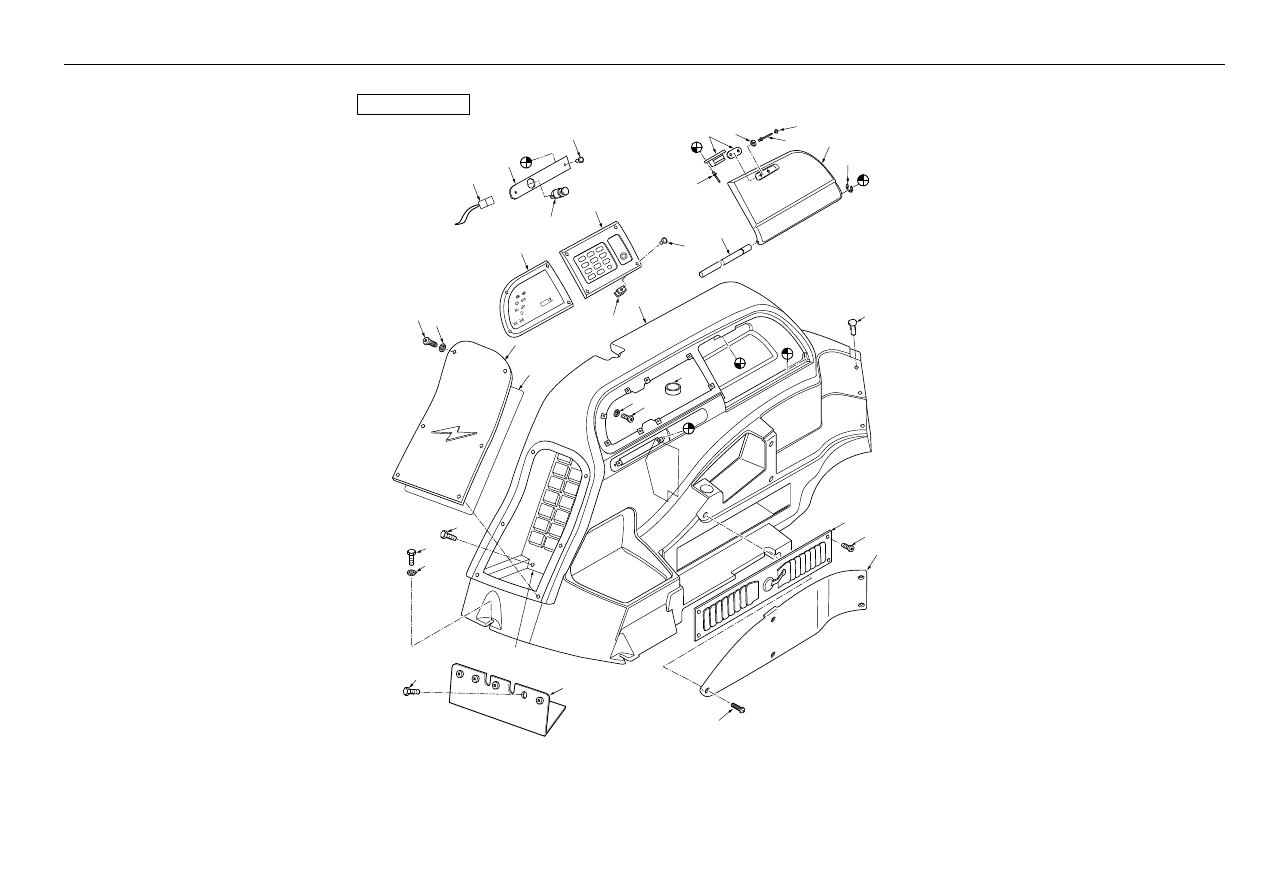

Side Console Switchpack

4067 56010

!

2

6

7

4

8

2

3

23

22

28

1

26

29

20 21

34

15

17

16

27

5

18

19

11

12

25

24

32

31

30

33

10

9

C-56010-01.1-A

14

13

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101710M94

1

Console-Rh Side - Mechanical

Console

Konsole

Consola

2

371803X1

4

Rivet-Blind

Rivet

Niete

Remache

3

6101592M91

1

Catch-Magnetic

Aimant

Magnet

Imán

4

6101622M1

2

Unicap

Bouchon

Stopfen

Sombrerete

5

6101623M1

2

Washer - Unicap

Rondelle

Scheibe

Arandela

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

6099520M1

1

Moulding-Glove-Box-Lid

Porte

Tür

Tapa

8

6101630M1

1

Rod Hinge

Tige Charnière

Gelenkstange

Vástago

9

6101500M2

1

Louvre-Rh Side Console

Diffuseur

Luftdüse

Rejilla

10

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

11

6099519M1

1

Cover - Handbrake (Grey)

Cache

Abdeckung

Tapa

12

6101591M1

5

Fastener - "Scrivet"

Rivet

Niete

Remache

13

6110203M2

1

Bracket - Relay

Patte Fixation

Halter

Pata De Fijación

14

1472524M2

4

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

15

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

16

3516109M1

2

Washer Fender Spacer

Rondelle

Scheibe

Arandela

17

1472524M2

2

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

18

6102584M91

1

Cover Assy Fusebox

Cache

Abdeckung

Tapa, Conj.

19

6111766M3

1

Decal-Relay/Fuse Board

Decalcomanie

Aufkleber

Calcomania

20

6110701M1

6

Screw M5 X 25 Lg - Pan Head

Vis

Schraube

Tornillo

21

3512553M1

6

Washer Large M5

Rondelle - M5

Scheibe - M5

Arandela

22

6110488M91

1

Instrument Pack - Console Rhs

Groupe D¿Instr. De Bord

Instrument Kpl

Grupo Instrs. Abordo

23

6109511M91

1

Switchpack Side Console Mech S/S

Paquet De Commut.

Schaltsatz

Paquete De Cambio

56010c02.1 1

24

6101590M1

8

Nut "U" M4

Ecrou

Mutter

Tuerca En U

25

365919X1

8

Screw, Pan Head - No. 8 X 16mm

Vis

Schraube

Tornillo

26

6101153M2

1

Plate-Switch-Auxiliary

Plaque

Platte

Placa

27

3517053M91

1

Lighter Cigar

Allume-Cigares

Zigarettenanzünder

Encendedor De Cig.

28

365915X1

2

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

29

6102229M92

1

Harness-Switchpack Accessory

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

30

6102479M1

1

Bung-Harness Retaining

Passe-Fil

Tülle

Pasa Cable

®

755

Side Console Switchpack

4067 56010

!

2

6

7

4

8

2

3

23

22

28

1

26

29

20 21

34

15

17

16

27

5

18

19

11

12

25

24

32

31

30

33

10

9

C-56010-01.1-A

14

13

Part No.

Qty.

English

French

German

Spanish

Remarks

31

339560X1

1

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

32

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

33

6101591M1

3

Fastener - "Scrivet"

Rivet

Niete

Remache

34

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

56010c03.1 1

®

757

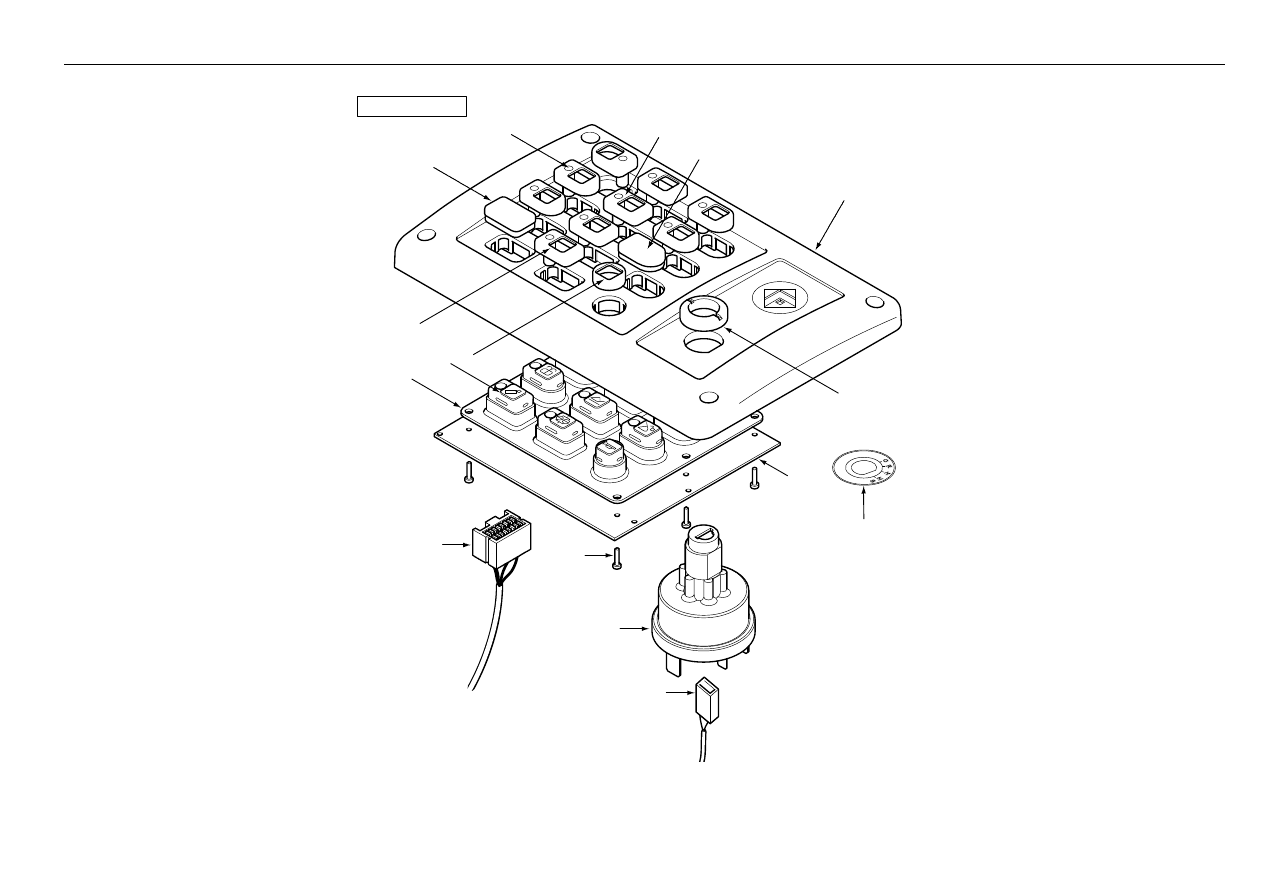

Side Console

- Instrument Panel Switchpack

4067 56010

15

10

16

4

3

11

17

2

13

14

9

12

8

7

6

5

C-56010-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109511M91

1

Switchpack Side Console Mech S/S

Paquet De Commut.

Schaltsatz

Paquete De Cambio

56010c01.1 23

2

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

3

#SWITCH ASSY

1

Switch Assy

Switch Assy

Switch Assy

Switch Assy

Ref. 1

4

#SCREW

10

Screw

Vis

Schraube

Tornillo

Ref. 1

5

#SHEET

1

Sheet

Sheet

Sheet

Sheet

Ref. 1

6

#DECAL

1

Decal

Decal

Decal

Decal

Ref. 1

7

6101801M1

1

Cover-Button Round

Cache

Abdeckung

Botón

8

6101796M91

3

Cover Assy. - Switch Operating

Cache

Abdeckung

Botón

9

6101777M91

5

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

10

6101809M91

1

Switch Assy Ignition

Commutateur Ass.

Schalter Kplt

Conmutador, Arranq.

11

6101930M1

1

Nut-Bezel - Ignition Switch H

Monture

Lampenring

Bisel

12

6101788M1

1

Cover-Switch W/O Legend (Grey)

Cache

Abdeckung

Botón

13

6101778M1

1

Cover-Switch W/Out Legend (Grey)

Cache

Abdeckung

Tapa

14

6102603M91

1

Cover-Switch Rectangular

Cache

Abdeckung

Botón

15

6110158M92

1

Harness - Ignition

Faisceau

Beschirrung

Haz, Conj.

Ec06/129

15

6110158M91

1

Harness - Ignition

Ensemble De Faisceau

Kabelstrang

Haz, Conj.

Ec06/129

16

6102300M91

1

Harness-Switchpack-Mechanical

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

17

6110250M2

1

Decal - Ignition

Decalcomanie

Aufkleber

Adhesivo

®

759

Side Console

- Fuse & Relay Board

4067 56010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108707M93

1

Board-Relay/Fuse Assy

Tableau Fusible/Relais

Sicherung / Relaiskarte

Tablero Fusibles/Reles

2

#PLATE

1

Plate

Plaque

Platte

Plato

Ref.1

3

6102558M1

8

Pillar Nylon

Support De Tableau

Armaturenbretthalter

Soporte De Panel

4

3009074X1

16

Nut Nyloc M4

Ecrou

Mutter

Tuerca De Retención

5

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Ref.1

6

6102490M1

16

Relay-Micro

Relais

Relais

Relé

Micro

7

6108737M1

1

Flasher Unit Relay 12v

Relais Clignot.

Blinkgeber

Rele

Flasher Unit

8

6102648M1

1

Relay-Hazard

Relais

Relais

Relé

Hazard

9

6102496M1

2

Relay-Mini

Relais

Relais

Relé

Mini

10

6108756M1

6

Ato Automotive Fuse 3a 32vdc

Fusible

Sicherung

Fusible

11

6108757M1

6

Ato Automotive Fuse 5a 32vdc

Fusible - 5a

Sicherung - 5a

Fusible

12

6108754M1

11

Ato Automotive Fuse 7.5a 32vdc

Fusible

Sicherung

Fusible

13

3523568M1

5

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

Ec06/225

13

3523568M1

6

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

Ec06/225

14

3523569M1

6

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

Ec05/215 Ec06/225

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

Ec05/215

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

Ec06/225

15

3523570M1

1

Fuse, Standard - 20 Amp., Yellow

Fusible

Sicherung

Fusible

Ec05/215

16

3523571M1

1

Fuse, Standard - 25 Amp., Clear

Fusible

Sicherung, 25a

Fusible

17

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

18

#RELAY

1

Relay

Relay

Relay

Relay

Loader Q/Attach

19

#RELAY

1

Relay

Relay

Relay

Relay

Digger Q/Attach

20

#RELAY

1

Relay

Relay

Relay

Relay

4wd

21

#RELAY

1

Relay

Relay

Relay

Relay

Ride Control

22

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

23

6114405M1

1

Relay - Micro Diode

Relais

Relais

Rele

®

761

Side Console Switchpack

4067 56011

!

2

6

7

4

8

2

3

23

22

28

1

26

29

20 21

34

15

17

16

27

5

18

19

11

12

25

24

32

31

30

33

10

9

C-56011-01.1-A

14

13

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101710M94

1

Console-Rh Side - Mechanical

Console

Konsole

Consola

2

371803X1

4

Rivet-Blind

Rivet

Niete

Remache

3

6101592M91

1

Catch-Magnetic

Aimant

Magnet

Imán

4

6101622M1

2

Unicap

Bouchon

Stopfen

Sombrerete

5

6101623M1

2

Washer - Unicap

Rondelle

Scheibe

Arandela

6

3000115X1

1

Clip-Spring

Segment D´Arrêt

Sicherungsring

Circlip

7

6099520M1

1

Moulding-Glove-Box-Lid

Porte

Tür

Tapa

8

6101630M1

1

Rod Hinge

Tige Charnière

Gelenkstange

Vástago

9

6101500M2

1

Louvre-Rh Side Console

Diffuseur

Luftdüse

Rejilla

10

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

11

6099519M1

1

Cover - Handbrake (Grey)

Cache

Abdeckung

Tapa

12

6101591M1

5

Fastener - "Scrivet"

Rivet

Niete

Remache

13

6110203M2

1

Bracket - Relay

Patte Fixation

Halter

Pata De Fijación

14

1472524M2

4

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

15

339804X1

2

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

16

3516109M1

2

Washer Fender Spacer

Rondelle

Scheibe

Arandela

17

1472524M2

2

Screw 10-0.62 Ncb1 Pan

Vis

Schraube

Tornillo

18

6102584M91

1

Cover Assy Fusebox

Cache

Abdeckung

Tapa, Conj.

19

6111766M3

1

Decal-Relay/Fuse Board

Decalcomanie

Aufkleber

Calcomania

20

6110701M1

6

Screw M5 X 25 Lg - Pan Head

Vis

Schraube

Tornillo

21

3512553M1

6

Washer Large M5

Rondelle - M5

Scheibe - M5

Arandela

22

6110488M91

1

Instrument Pack - Console Rhs

Groupe D¿Instr. De Bord

Instrument Kpl

Grupo Instrs. Abordo

23

6109509M93

1

Switchpack Side Console Mech
Centremount

Paquet De Commut.

Armaturenbrett

Paquete De Cambio

56011c02.1 1

24

6101590M1

8

Nut "U" M4

Ecrou

Mutter

Tuerca En U

25

365919X1

8

Screw, Pan Head - No. 8 X 16mm

Vis

Schraube

Tornillo

26

6101153M2

1

Plate-Switch-Auxiliary

Plaque

Platte

Placa

27

3517053M91

1

Lighter Cigar

Allume-Cigares

Zigarettenanzünder

Encendedor De Cig.

28

365915X1

2

Screw- No 6 X 16 Lg (Iso 8.8) Zinc

Vis

Schraube

Tornillo

29

6102229M92

1

Harness-Switchpack Accessory

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

30

6102479M1

1

Bung-Harness Retaining

Passe-Fil

Tülle

Pasa Cable

®

763

Side Console Switchpack

4067 56011

!

2

6

7

4

8

2

3

23

22

28

1

26

29

20 21

34

15

17

16

27

5

18

19

11

12

25

24

32

31

30

33

10

9

C-56011-01.1-A

14

13

Part No.

Qty.

English

French

German

Spanish

Remarks

31

339560X1

1

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

32

391038X1

1

Washer M6 - Large Zinc Hardened

Rondelle

Scheibe

Arandela

33

6101591M1

3

Fastener - "Scrivet"

Rivet

Niete

Remache

34

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

56011c03.1 1

®

765

Side Console

- Instrument Panel Switchpack

4067 56011

15

10

16

4

3

11

17

2

13

14

9

12

8

7

6

5

C-56011-02.1-A

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6109509M93

1

Switchpack Side Console Mech
Centremount

Paquet De Commut.

Armaturenbrett

Paquete De Cambio

56011c01.1 23

2

#COVER

1

Cover

Cover

Cover

Cover

Ref. 1

3

#SWITCH ASSY

1

Switch Assy

Switch Assy

Switch Assy

Switch Assy

Ref. 1

4

#SCREW

10

Screw

Vis

Schraube

Tornillo

Ref. 1

5

#SHEET

1

Sheet

Sheet

Sheet

Sheet

Ref. 1

6

#DECAL

1

Decal

Decal

Decal

Decal

Ref. 1

7

6101801M1

1

Cover-Button Round

Cache

Abdeckung

Botón

8

6101796M91

3

Cover Assy. - Switch Operating

Cache

Abdeckung

Botón

9

6101777M91

5

Cover Assy. - Switch Operating

Cache

Abdeckung

Tapa

10

6101809M91

1

Switch Assy Ignition

Commutateur Ass.

Schalter Kplt

Conmutador, Arranq.

11

6101930M1

1

Nut-Bezel - Ignition Switch H

Monture

Lampenring

Bisel

12

6101788M1

1

Cover-Switch W/O Legend (Grey)

Cache

Abdeckung

Botón

13

6101778M1

1

Cover-Switch W/Out Legend (Grey)

Cache

Abdeckung

Tapa

14

6102603M91

1

Cover-Switch Rectangular

Cache

Abdeckung

Botón

15

6110158M92

1

Harness - Ignition

Faisceau

Beschirrung

Haz, Conj.

Ec06/129

15

6110158M91

1

Harness - Ignition

Ensemble De Faisceau

Kabelstrang

Haz, Conj.

Ec06/129

16

6102300M91

1

Harness-Switchpack-Mechanical

Ensemble De Faisceau

Kabelstrang Kpl.

Haz, Conj.

17

6110250M2

1

Decal - Ignition

Decalcomanie

Aufkleber

Adhesivo

®

767
