Terex BACKHOE LOADER 860SX. Parts Manual (2010) - page 21





Cab Side Console

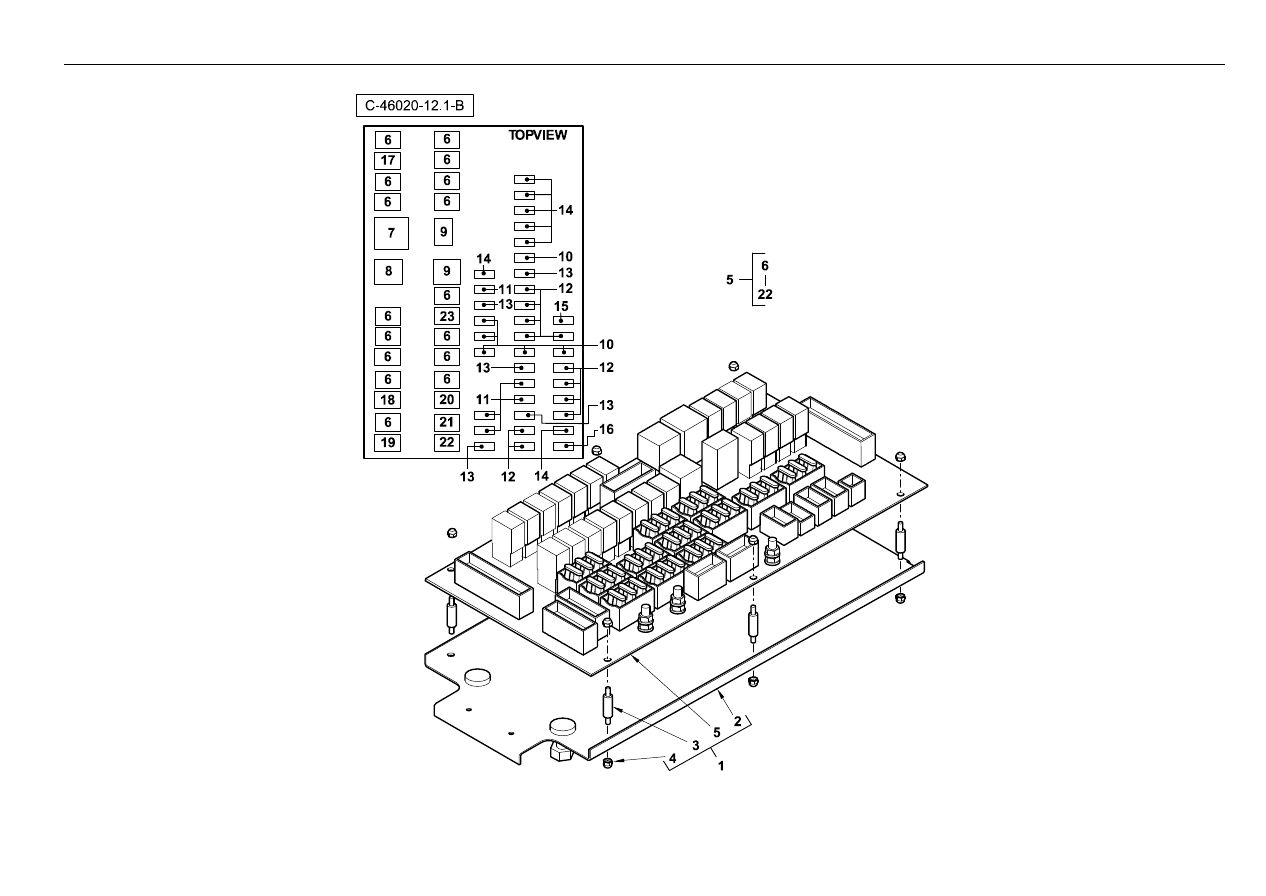

- Fuse & Relay Board

4067 46020

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6108707M93

1

Board-Relay/Fuse Assy

Tableau Fusible/Relais

Sicherung / Relaiskarte

Tablero Fusibles/Reles

2

#PLATE

1

Plate

Plaque

Platte

Plato

Ref.1

3

6102558M1

8

Pillar Nylon

Support De Tableau

Armaturenbretthalter

Soporte De Panel

4

3009074X1

16

Nut Nyloc M4

Ecrou

Mutter

Tuerca De Retención

5

#FUSE/RELAY BOARD

1

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Fuse/Relay Board

Ref.1

6

6102490M1

16

Relay-Micro

Relais

Relais

Relé

Micro

7

6108737M1

1

Flasher Unit Relay 12v

Relais Clignot.

Blinkgeber

Rele

Flasher Unit

8

6102648M1

1

Relay-Hazard

Relais

Relais

Relé

Hazard

9

6102496M1

2

Relay-Mini

Relais

Relais

Relé

Mini

10

6108756M1

6

Ato Automotive Fuse 3a 32vdc

Fusible

Sicherung

Fusible

11

6108757M1

6

Ato Automotive Fuse 5a 32vdc

Fusible - 5a

Sicherung - 5a

Fusible

12

6108754M1

11

Ato Automotive Fuse 7.5a 32vdc

Fusible

Sicherung

Fusible

13

3523568M1

6

Fuse, Standard - 10 Amp., Red

Fusible

Sicherung

Fusible

14

3523569M1

7

Fuse, Standard - 15 Amp., Blue

Fusible

Sicherung

Fusible

15

3523570M1

1

Fuse, Standard - 20 Amp., Yellow

Fusible

Sicherung

Fusible

16

3523571M1

1

Fuse, Standard - 25 Amp., Clear

Fusible

Sicherung, 25a

Fusible

17

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

18

#RELAY

1

Relay

Relay

Relay

Relay

Loader Q/Attach

19

#RELAY

1

Relay

Relay

Relay

Relay

Digger Q/Attach

20

#RELAY

1

Relay

Relay

Relay

Relay

4wd

21

#RELAY

1

Relay

Relay

Relay

Relay

Ride Control

22

#RELAY

1

Relay

Relay

Relay

Relay

Hose Burst

23

6114405M1

1

Relay - Micro Diode

Relais

Relais

Rele

®

641

Not Serviced

4067 47010

Not Serviced

THIS PAGE INTENTIONALLY LEFT BLANK

®

643

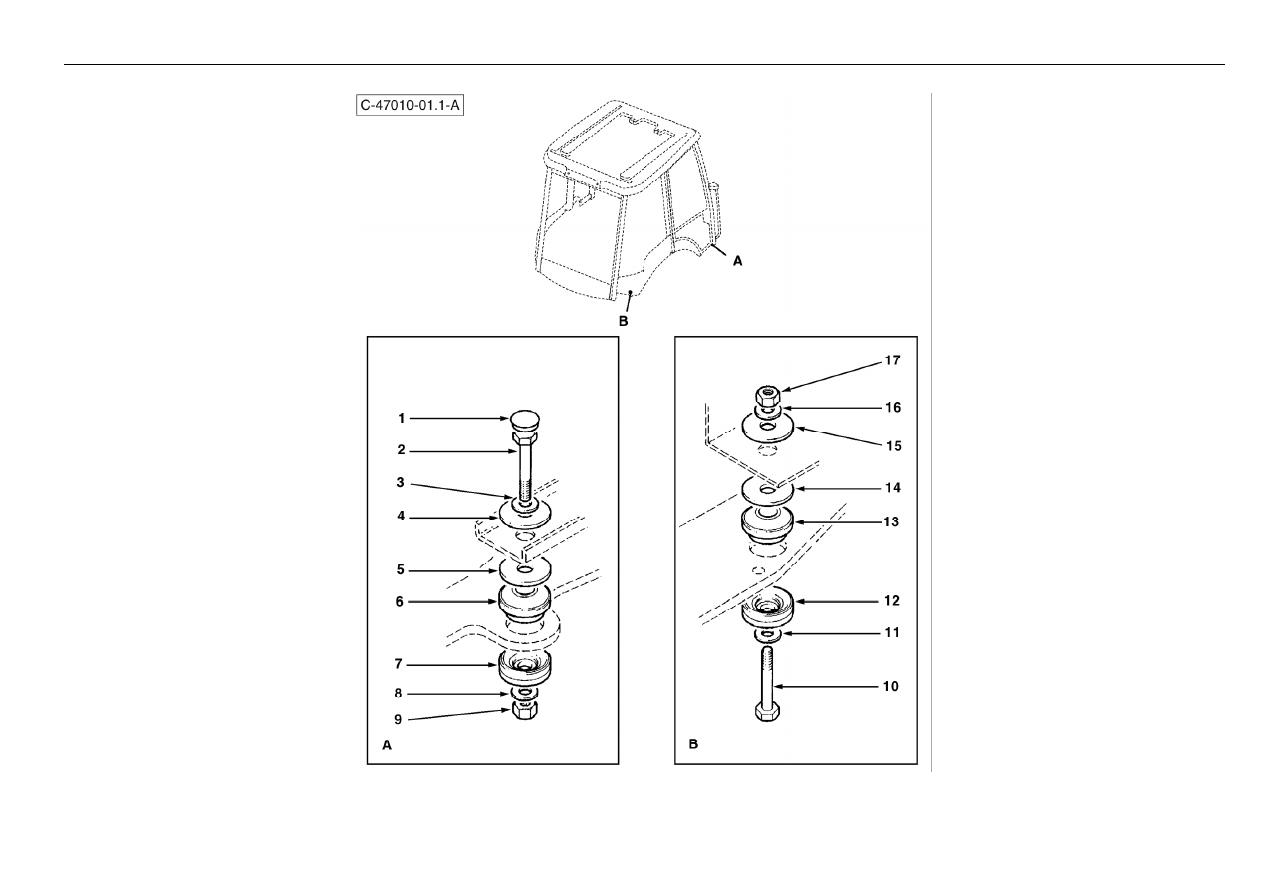

Cab Trim

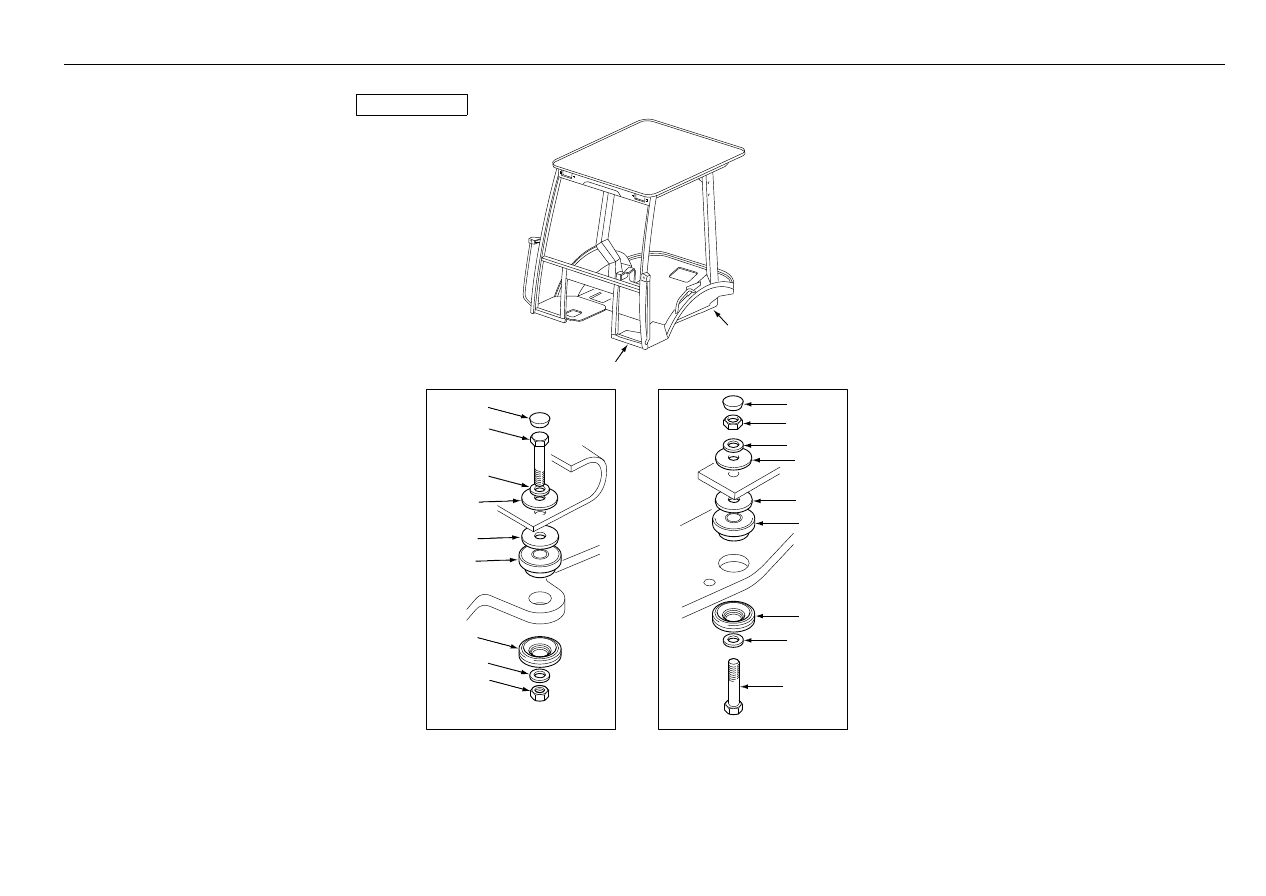

- Cab Mounting

4067 47010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

3

385365X1

4

Washer Hardened M20

Rondelle

Scheibe

Arandela

4

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

5

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

6

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

7

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

8

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

9

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

10

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

11

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

12

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

13

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

14

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

15

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

16

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

17

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

®

645

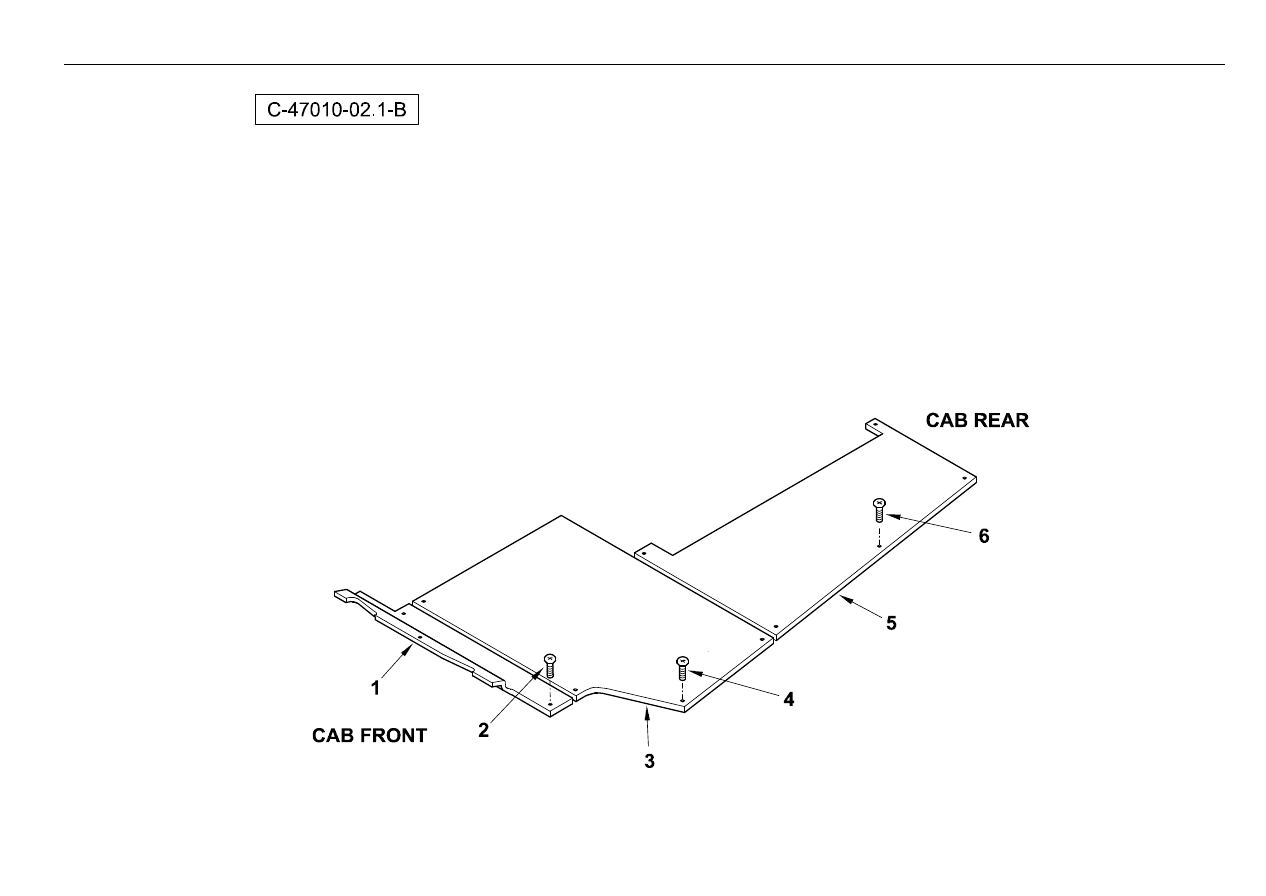

Cab Trim

- Floorplate Cab

4067 47010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#PLATE

1

Plate

Plaque

Platte

Plato

[Cab Frame]

2

339124X1

5

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

6101043M2

1

Floorplate-Centre

Plaque

Platte

Placa

4

339124X1

7

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

6101023M92

1

Floorplate-Rear-W/Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

6

339124X1

5

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

®

647

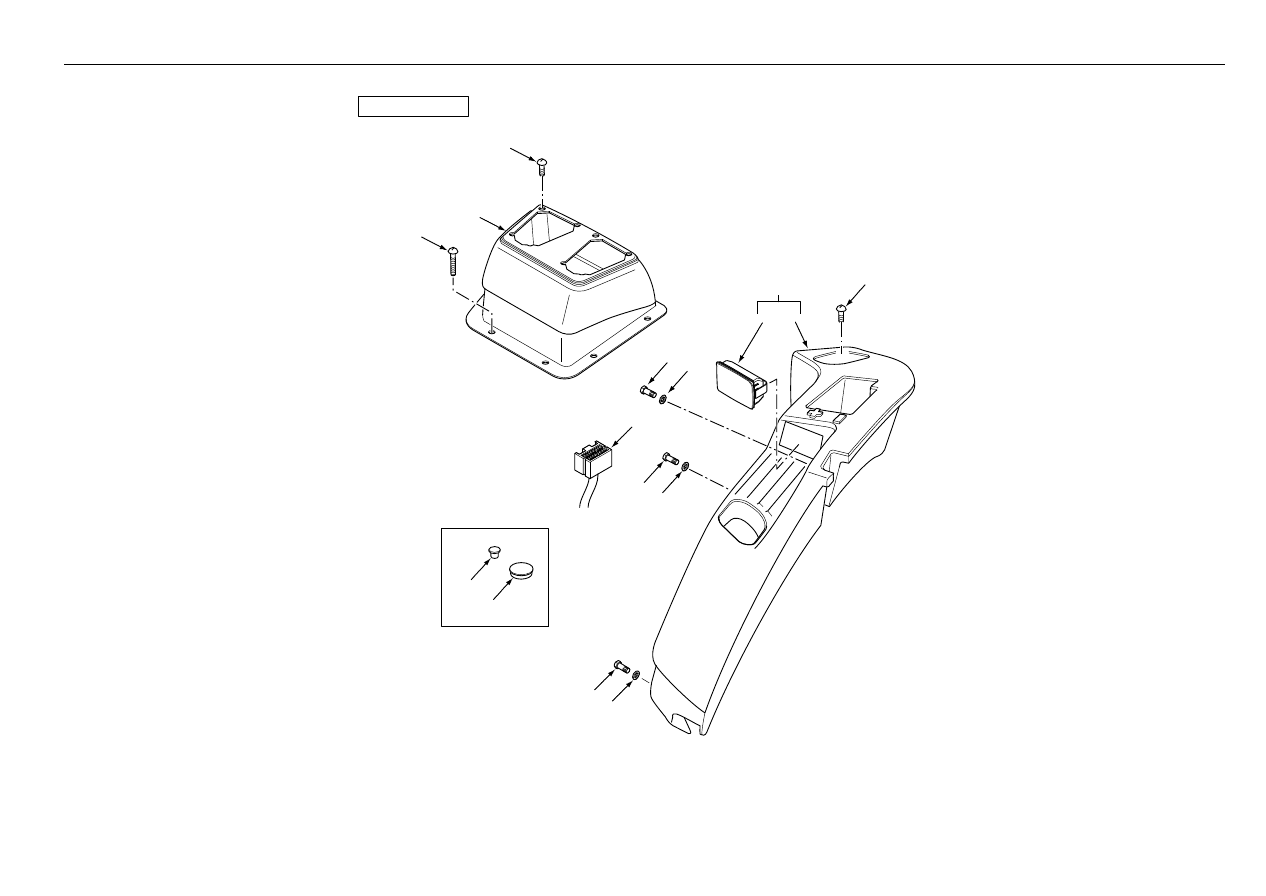

Cab Trim

- Console

4067 47010

6

5

7

1

8

9

10

11

C-47010-03.1-A

13

4

2

3

12

14

16

15

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111106M91

1

Harness - Front Console (Synchro)

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

1

6110155M92

1

Harness-Synchro Front Console

Faisceau

Kabelstrang

Haz, Conj.

Ec06/167

2

6101811M91

1

Side Console Assy LH (Grey)

Console

Konsole

Consola

3

#CONSOLE

1

Console

Console

Console

Console

Ref. 2

4

6101503M91

1

Ashtray-Wall Mounted

Cendrier

Aschenbecher

Cenicero

5

6101591M1

3

Fastener - "Scrivet"

Rivet

Niete

Remache

6

1440922X1

1

Bolt M6-60 (Hammer)

Goupille

Bolzen M6 X 60

Tornillo

7

3516109M1

1

Washer Fender Spacer

Rondelle

Scheibe

Arandela

8

339262X1

2

Bolt M6-30 Z5s

Boulon - M6 X 30

Schraube - M6 X 30

Perno

9

3516109M1

2

Washer Fender Spacer

Rondelle

Scheibe

Arandela

10

339804X1

1

Bolt, Hex, - M6 X 25

Goupille

Maschschrb Metr - M6

Tornillo

11

3516109M1

1

Washer Fender Spacer

Rondelle

Scheibe

Arandela

12

6099523M2

1

Moulding - Digger Tower Control
(Grey)

Console

Konsole

Consola

13

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

14

3512552M1

6

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

15

6108072M1

2

Grommet-Blind

Passe-Fil

Gummituelle

Pasa Cable

16

6108074M1

4

Fastener=-Fir Tree

Attache

Halteklammer

Enganche

®

649

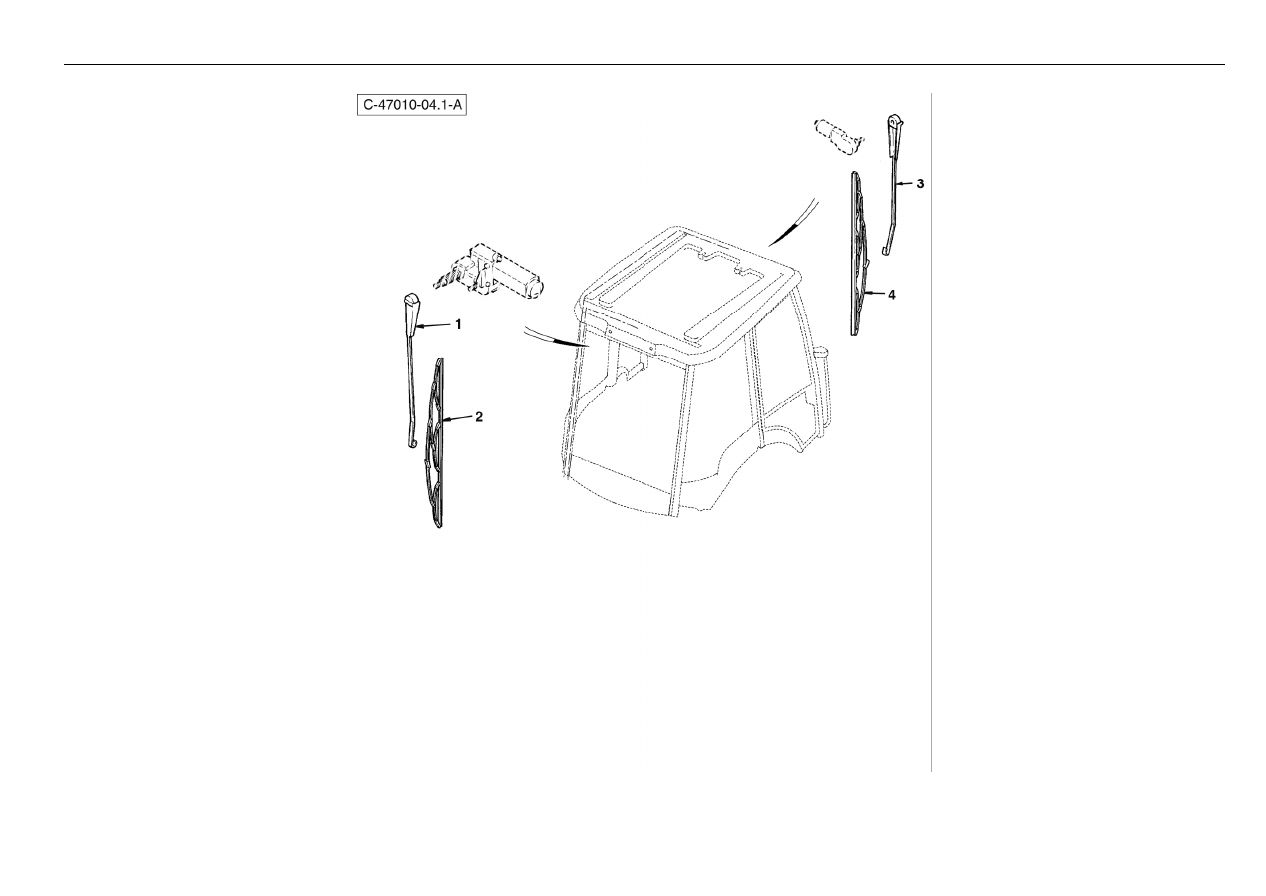

Cab Trim

- Windscreen Wiper

4067 47010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

1473848M92

1

Arm Wiper Rear

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

2

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

3

3512477M91

1

Arm Wiper Front

Porte Balai

Wischerarm

Brazo Limpiaparabrisas

4

1473847M91

1

Blade Wiper Fr/Rr

Balai D¿Essuie-Glace

Wischerblatt

Escobilla Limpiaparabr.

®

651

Cab Trim

- Cab Mounting 4 Post ROPS

4067 47012

C-47012-01.1-A

1

A

B

A

B

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

3

385365X1

4

Washer Hardened M20

Rondelle

Scheibe

Arandela

4

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

5

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

6

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

7

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

8

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

9

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

10

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

11

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

12

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

13

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

14

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

15

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

16

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

17

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

18

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

®

653

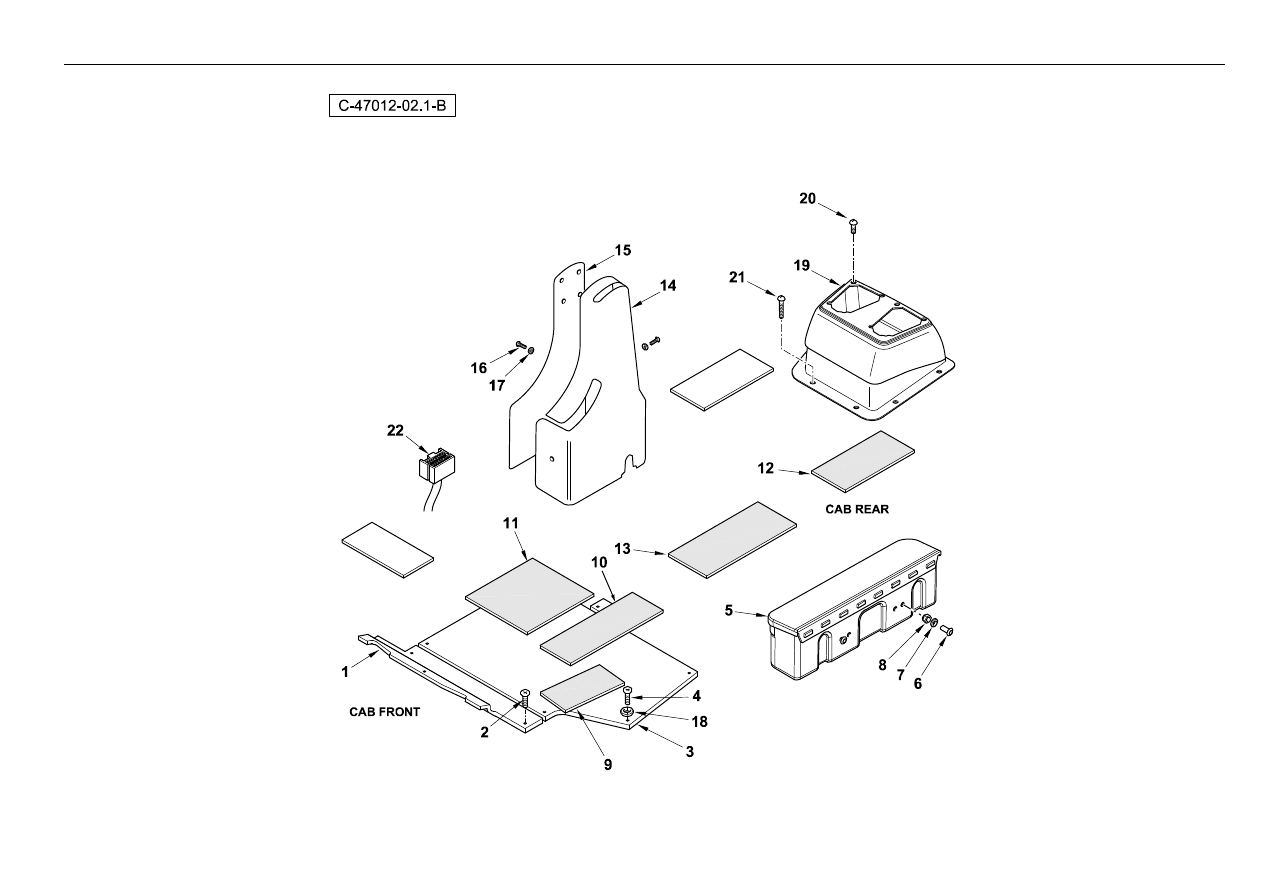

Cab Trim

- Floorplate 4 Post ROPS

4067 47012

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#PLATE

1

Plate

Plaque

Platte

Plato

Cab Frame

2

339124X1

5

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

3

6108654M1

1

Plate-Floor

Plancher

Bodenplatte

Suelo

4

339124X1

7

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

1696186M93

1

Toolbox-4 Post ROPS

Boite A Outis

Werkzeugkasten

Portaobjetos

6

3505771M1

2

Screw Pan HD M10 X 25

Vis

Schraube

Tornillo

7

390734X1

2

Washer M10-21-2 Z

Rondelle - M10

Unterlegscheibe

Arandela

8

1440329X1

2

Nut, Hex. - Nyloc, M10

Ecrou Blocage

Flachmutter M10

Tuerca De Retención

9

3517596M1

2

Pad Anti Slip 152x310

Tampon

Polster

Almohadilla

10

3517595M1

1

Pad Anti Slip 152x400

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

11

3517597M1

1

Pad Anti Slip 304x310

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

12

3517596M1

2

Pad Anti Slip 152x310

Tampon

Polster

Almohadilla

13

3517595M1

1

Pad Anti Slip 152x400

Plaque, Anti-Dérapant

Anti-Rutschbelag

Cinta Antideslizante

14

6109251M1

1

Cover Moulded

Cache

Abdeckung

Tapa

15

6109252M1

1

Sheet-Moulded

Tôle

Blech

Chapa

16

3001163X1

3

Screw M5-16 Pan HD

Vis

Schraube

Tornillo

17

3019560X1

3

Washer M5

Rondelle

Scheibe

Arandela

18

390972X1

7

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

19

T101123

1

Digger Tower - ROPS (Black)

Moulure

Pressling

Bordon

20

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

21

3512552M1

6

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

22

6111106M91

1

Harness - Front Console (Synchro)

Faisceau

Beschirrung

Haz, Conj.

Ec06/167

22

6110155M92

1

Harness-Synchro Front Console

Faisceau

Kabelstrang

Haz, Conj.

Ec06/167

®

655

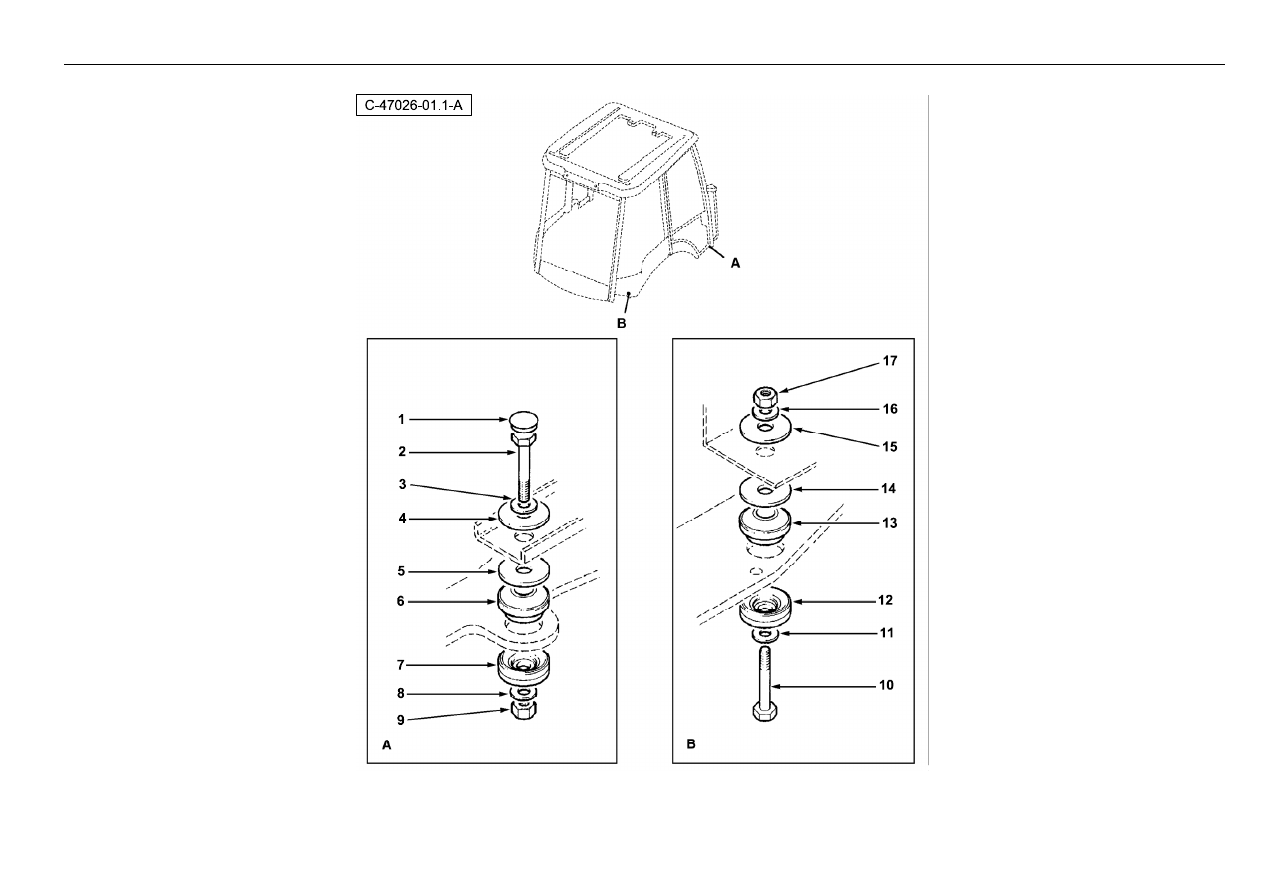

Cab Trim

- Cab Mounting

4067 47026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3521671M1

2

Plug Dome

Cache

Abdeckung

Tapa

2

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

3

385365X1

4

Washer Hardened M20

Rondelle

Scheibe

Arandela

4

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

5

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

6

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

7

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

8

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

9

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

10

391332X1

2

Bolt M20-100 Z 8.8

Goupille

Bolzen

Tornillo

11

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

12

3507500M1

2

Cab Mount Lower

Tampon Caoutchouc

Gummipuffer

Bloque Aislante

13

3507499M1

2

Cab Mount Upper

Bloc Isolant

Dämpfungsblock

Bloque Aislante

14

6101687M1

2

Washer-Cab Mount

Rondelle

Scheibe

Arandela

15

3521648M3

2

Washer Cab

Rondelle

Scheibe

Arandela

16

385365X1

2

Washer Hardened M20

Rondelle

Scheibe

Arandela

17

339035X1

2

Nut Hex M20

Ecrou

Mutter

Tuerca

®

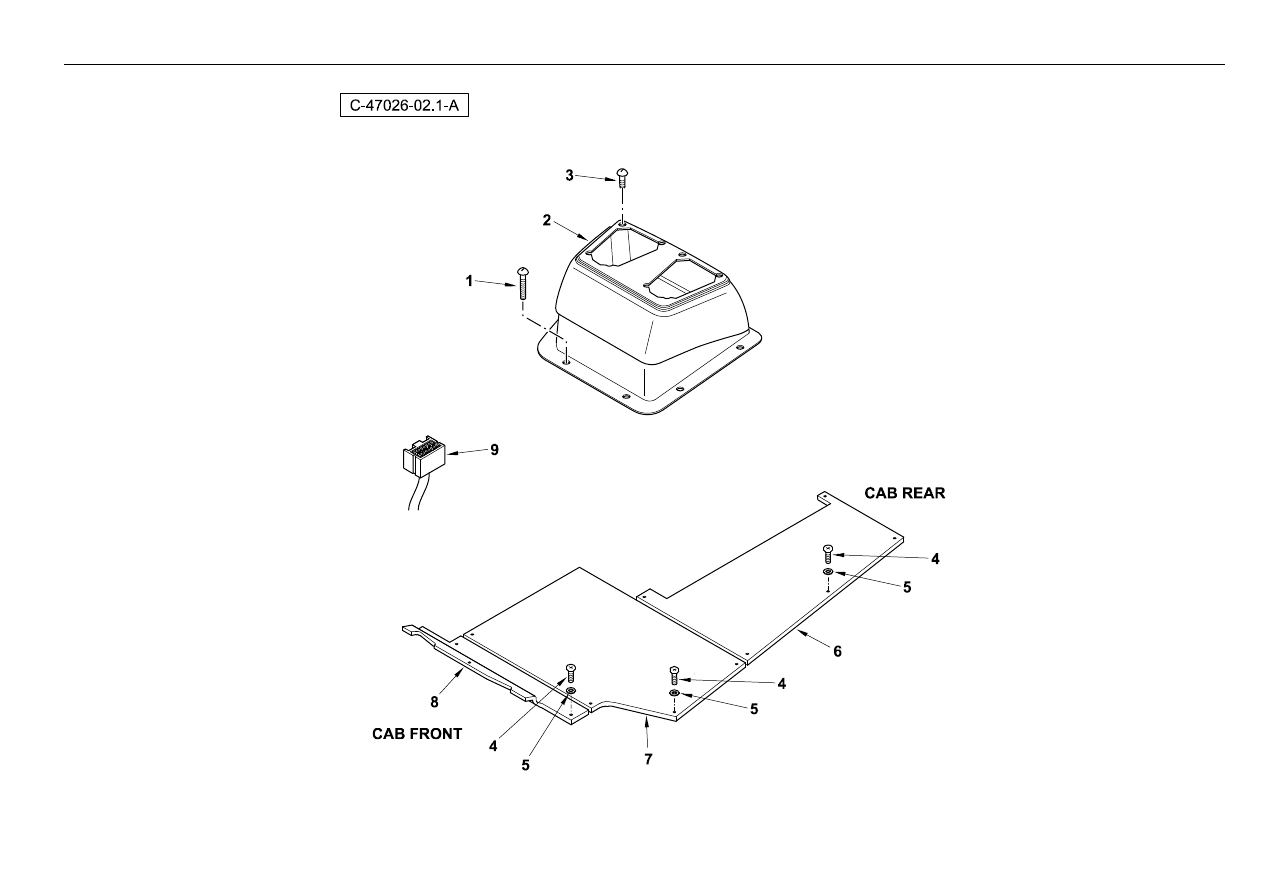

657

Cab Trim

- Floorplate & Digger Tower

4067 47026

Part No.

Qty.

English

French

German

Spanish

Remarks

1

3512552M1

6

Screw Pan Hd.M5 X 12

Vis

Schraube

Tornillo

2

T101122

1

Digger Tower - Cab (Black)

Console

Konsole

Consola

3

3521303M3

8

Fastener, Plastic - Gear Lever Gaiter

Agrafe

Halteklammer

Enganche

4

339124X1

14

Bolt M8-16 Z5f

Goupille

Maschschrb Metr - M8

Tornillo

5

390972X1

14

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

6

6101023M92

1

Floorplate-Rear-W/Assy

Ensemble De Plaque

Platte Kpl.

Placa, Conj.

7

6101043M2

1

Floorplate-Centre

Plaque

Platte

Placa

8

#PLATE

1

Plate

Plaque

Platte

Plato

Cab Frame

9

6111106M91

1

Harness - Front Console (Synchro)

Faisceau

Beschirrung

Haz, Conj.

®

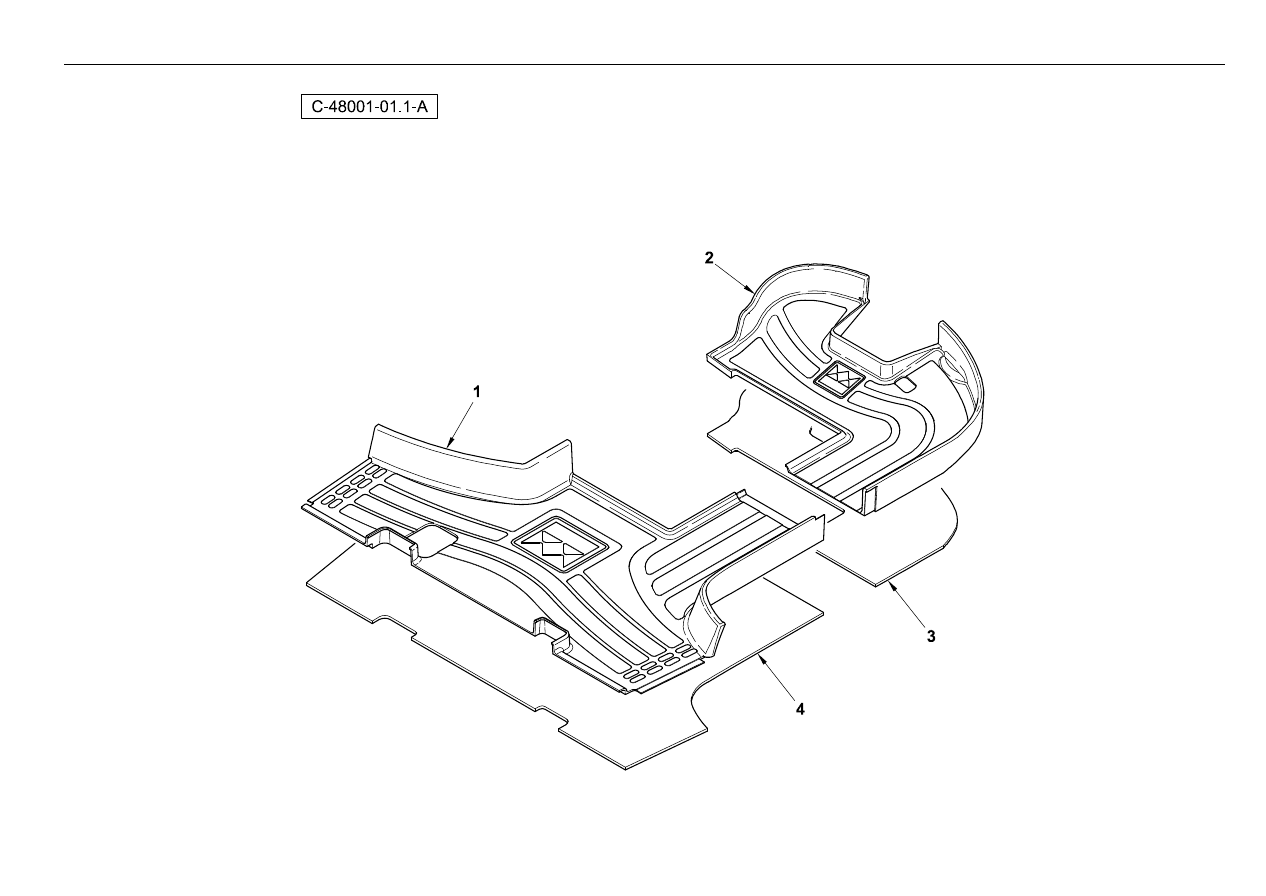

659

Cab Trim

- Mats

4067 48001

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112452M1

1

Mat - Front (Synchroshuttle)

Tapis

Matte

Tapete De Suelo

2

6112453M1

1

Mat - Rear (With Pedal)

Tapis

Matte

Tapete De Suelo

3

6110319M1

1

Underlay- Rear Cab Floor

Tapis

Matte

Tapete

4

6110318M1

1

Underlay- Front Cab Floor

Tapis

Matte

Tapete

®

661

Cab Trim

- Mats

4067 48002

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6112452M1

1

Mat - Front (Synchroshuttle)

Tapis

Matte

Tapete De Suelo

2

6112454M1

1

Mat - Rear (Without Pedal)

Tapis

Matte

Tapete De Suelo

3

6110319M1

1

Underlay- Rear Cab Floor

Tapis

Matte

Tapete

4

6110318M1

1

Underlay- Front Cab Floor

Tapis

Matte

Tapete

®

663

Not Serviced

4067 48099

Not Illustrated

Non Illustrée

Nicht Abgebildet

Non Illustrato

No Ilustrado

Part No.

Qty.

English

French

German

Spanish

Remarks

®

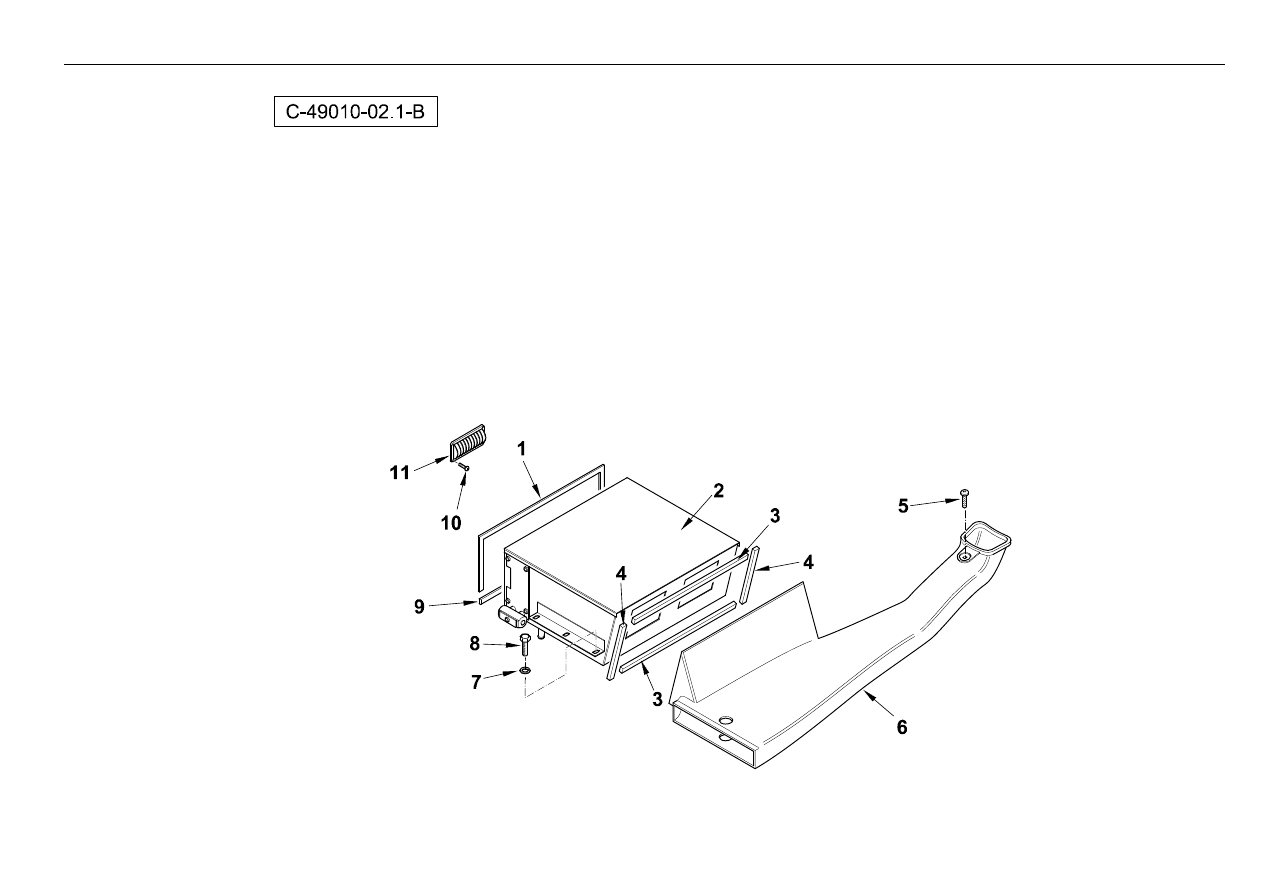

665

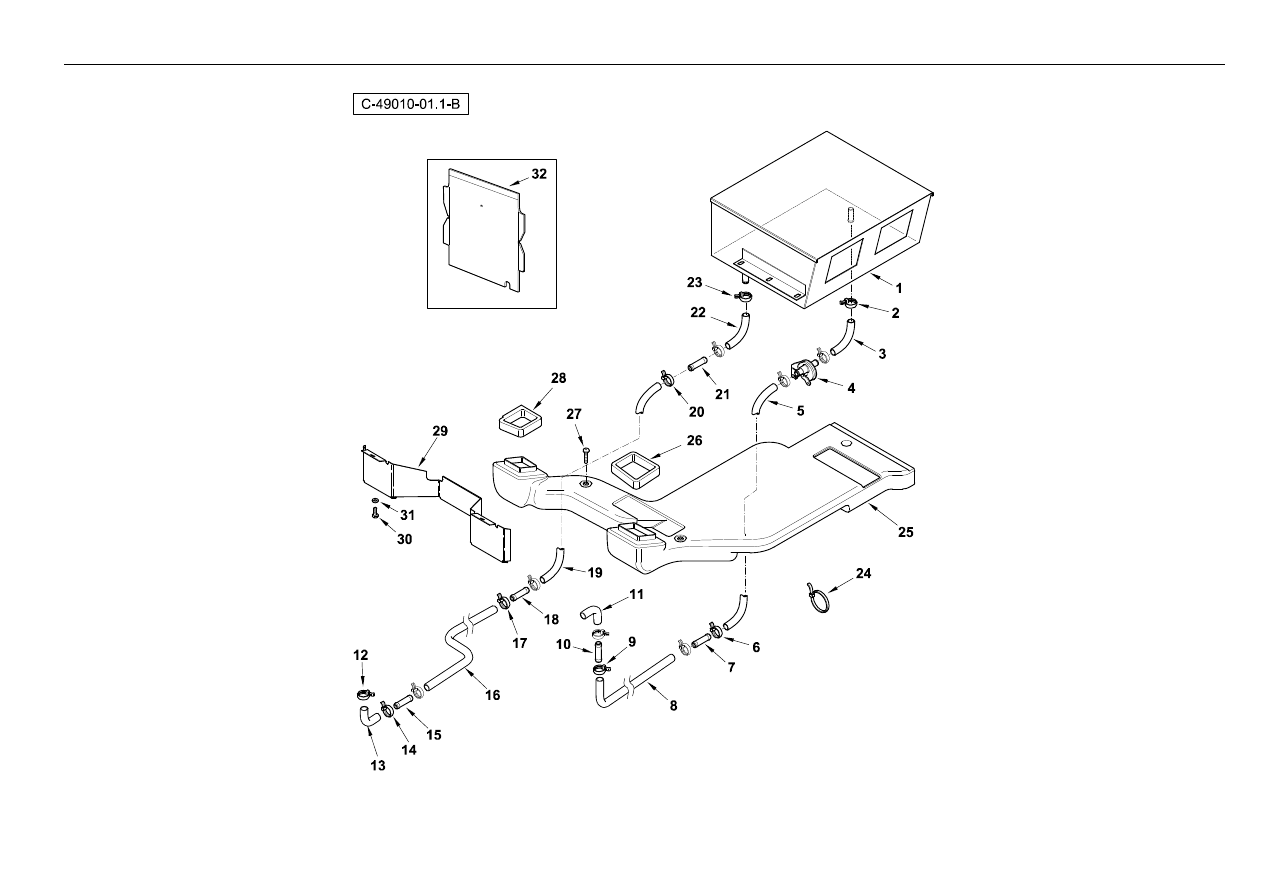

Cab Environment

- Heater Installation Front

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49010c03.1 1

2

3517410M1

3

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

3

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

4

6106705M1

1

Water Valve, Heater

Distributeur

Steuerventil

Distribuidor

Ec05/073 Acc66c

4

6110874M1

1

Valve - Water Heater

Soupape

Ventil

Válvula

Ec05/073

5

6009515M1

1

Hose-Heater X 600nom

Flexible

Schlauch

Tubo Flexible

6

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

7

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

8

6003690M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

9

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

10

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

11

3521752M1

1

Elbow - Rubber

Coude

Winkelstuck

Codo, 90°

12

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

13

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

14

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

15

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

16

6013369M1

1

Hose-Heater

Flexible

Schlauch

Tubo Flexible

17

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

18

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

19

6110268M1

1

Hose-Heater X 250nom

Flexible

Schlauch

Tubo Flexible

20

3517410M1

2

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

21

3521772M1

1

Connector Tube 5/8

Connecteur

Steckverbindung

Conector

22

6107361M1

1

Elbow-Rubber

Coude En Caoutchouc

Gummikruemmer

Codo, 90°

23

3517410M1

1

Clip Hose 16/25

Bride Pour Tutaux

Schlauchschelle

Clip

24

724497M1

5

Tie 380mm T120r

Attache Câble

Kabelbinder

Enlace De Cable

25

6101717M93

1

Air Conditioning Duct Assy - Front

Chambre À Air

Luftleitkanal

Conducto

26

6101634M1

1

Seal-Foam-Front-Lh

Joint

Dichtung

Junta

27

3009537X1

2

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

28

6101635M1

1

Seal-Foam-Front-Rh

Joint

Dichtung

Junta

29

6102371M3

1

Plate-Air Con De•ector

Dé•ecteur

Abweisblech

De•ector

March 2005

®

667

Cab Environment

- Heater Installation Front

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

30

339560X1

2

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

March 2005

31

3019571X1

2

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

March 2005

32

6110179M91

1

Heat De•ector - Engine

Isolation

Schalldämmung

Aislante

®

669

Cab Environment

- Heater Installation Rear

4067 49010

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6101692M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

2

#UNIT, HEATER

1

Unit, Heater

Unit, Heater

Unit, Heater

Unit, Heater

49010c03.1 1

3

6101632M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

4

6101633M1

2

Seal-Foam-Heater

Joint

Dichtung

Junta

5

3009537X1

1

Screw - Pan Head (M5 X 20)

Vis

Schraube

Tornillo

6

6101718M91

1

Duct-Rear-Air Con Assy

Chambre À Air

Luftleitkanal

Cámara De Aire

7

3019571X1

6

Washer, Large - M6, Hardened

Rondelle

Unterlegscheibe

Arandela

8

339560X1

4

Bolt - M6 X 16mm (Hex.)

Boulon M6 X 16

Maschschraube - M6

Tornillo

9

6101693M1

1

Seal-Foam-Console-Rh

Joint

Dichtung

Junta

10

3522735M4

4

Screw M3 .5 X 20

Vis Autotaraud

Schneidschraube

Tornillo

11

6106727M1

1

Louvre Heater & Aircon

Diffuseur

Luftdüse

Difusor

®

671















Content      ..     19      20      21      22     ..
