Terex BACKHOE LOADER 820. Parts Manual (2010) - page 55

Part No.

Qty.

English

French

German

Spanish

Remarks

27

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

28

8000-1379

4

Tie Wrap ( 530 X 13mm )

Bride

Buegel

Banda

®

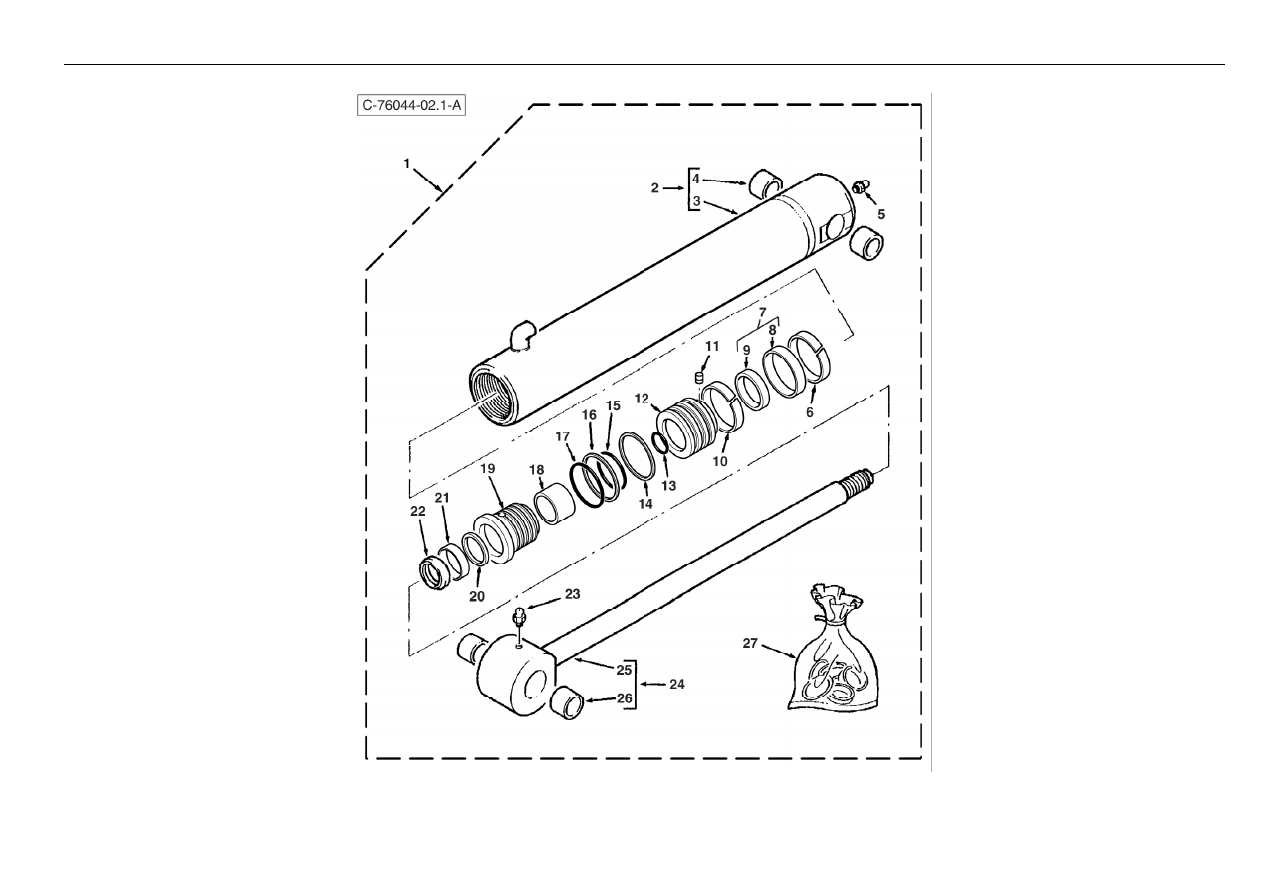

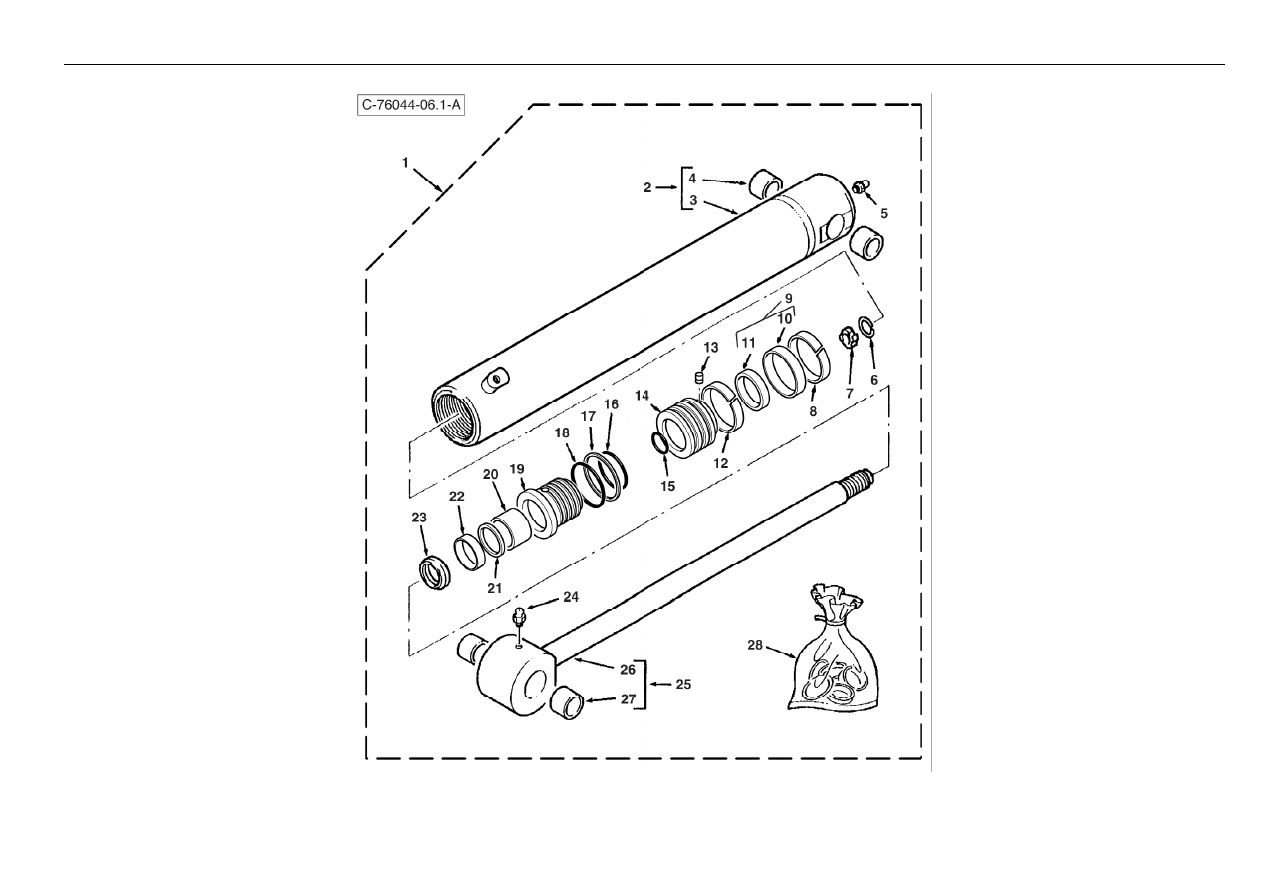

1727

Digger Hydraulics

- Centremount Bucket Cylinder - Pacoma

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000126M91GY02

1

Cylinder Digger Bucket (Benford
Grey)

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

Tba [76044c01.1 1]

2

5004008M91

1

Barrel Assy

Cylindre

Zylinder

Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref .2

4

#BUSHING

1

Bushing

Douille

Busche

Boccola

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485892M1

1

Guide Ring Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

7

3485245M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta, Conj.

8

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 7

9

#RING

1

Ring

Anneau

Ring

Aro

Ref. 7

10

3485892M1

1

Guide Ring Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

11

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

12

3623372M1

1

Piston

Piston

Kolben

Pistón

13

359186X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

14

3623061M1

1

Ring Piston

Segment De Piston

Kolbenring

Segmento De Pistón

15

359193X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

1606735M1

1

Ring Back-Up

Contre Bague

Stützring

Contrajunta

17

3487207M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

18

3484615M1

1

Guide Ring

Anneau

Ring

Aro

19

3623371M1

1

Gland - Bucket Cylinder

Presse Étoupe

Stopfbuchse

Cojinete

20

3484055M1

1

Ring Buffer

Anneau

Ring

Aro

21

3485185M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

22

3487015M1

1

Wiper Ring

Anneau

Ring

Aro

23

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

24

5004012M91

1

Piston Rod Assy - Nla

Tige De Vérin

Kolbenstange

Vástago Cilindro

25

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 24

26

#BUSHING

1

Bushing

Douille

Busche

Boccola

27

3623373M91

1

Kit Seal

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

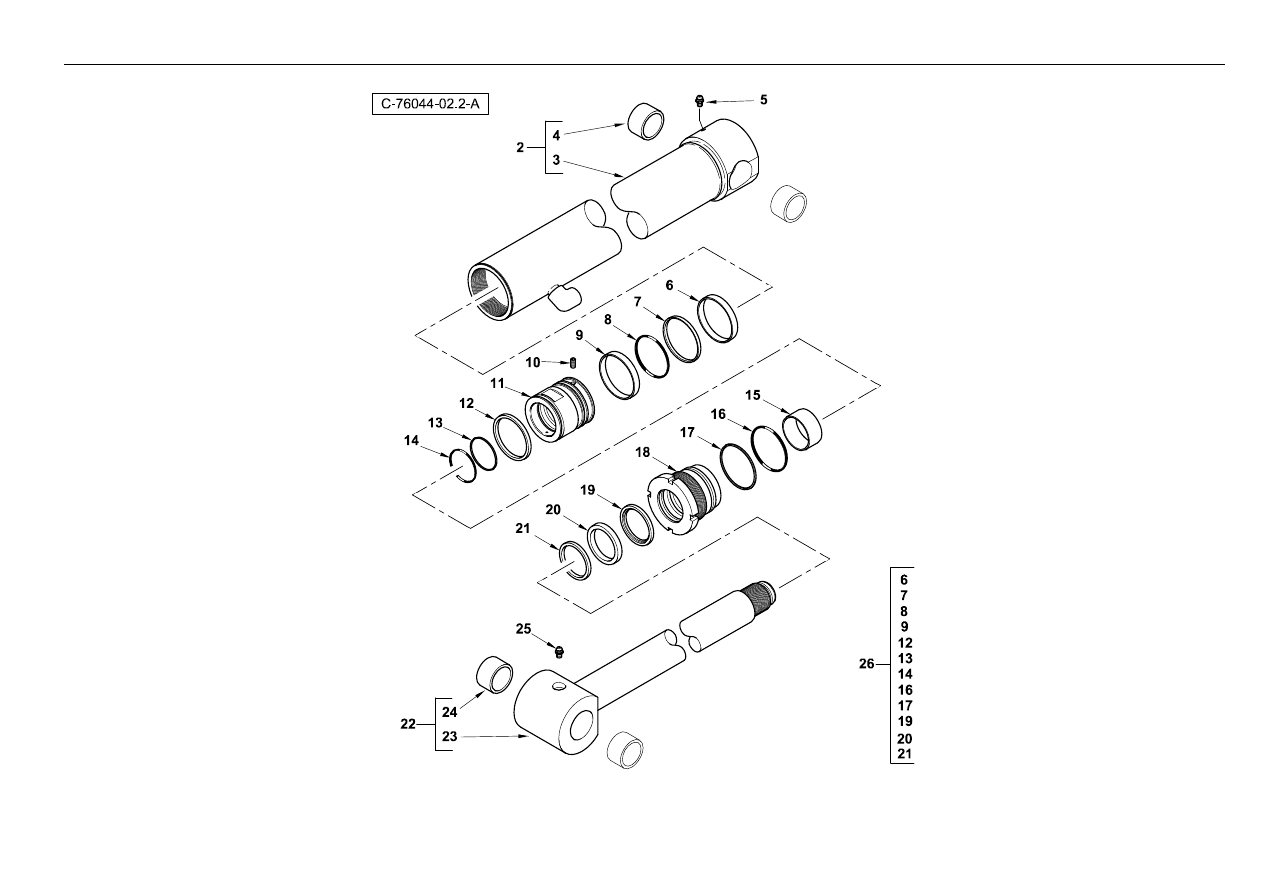

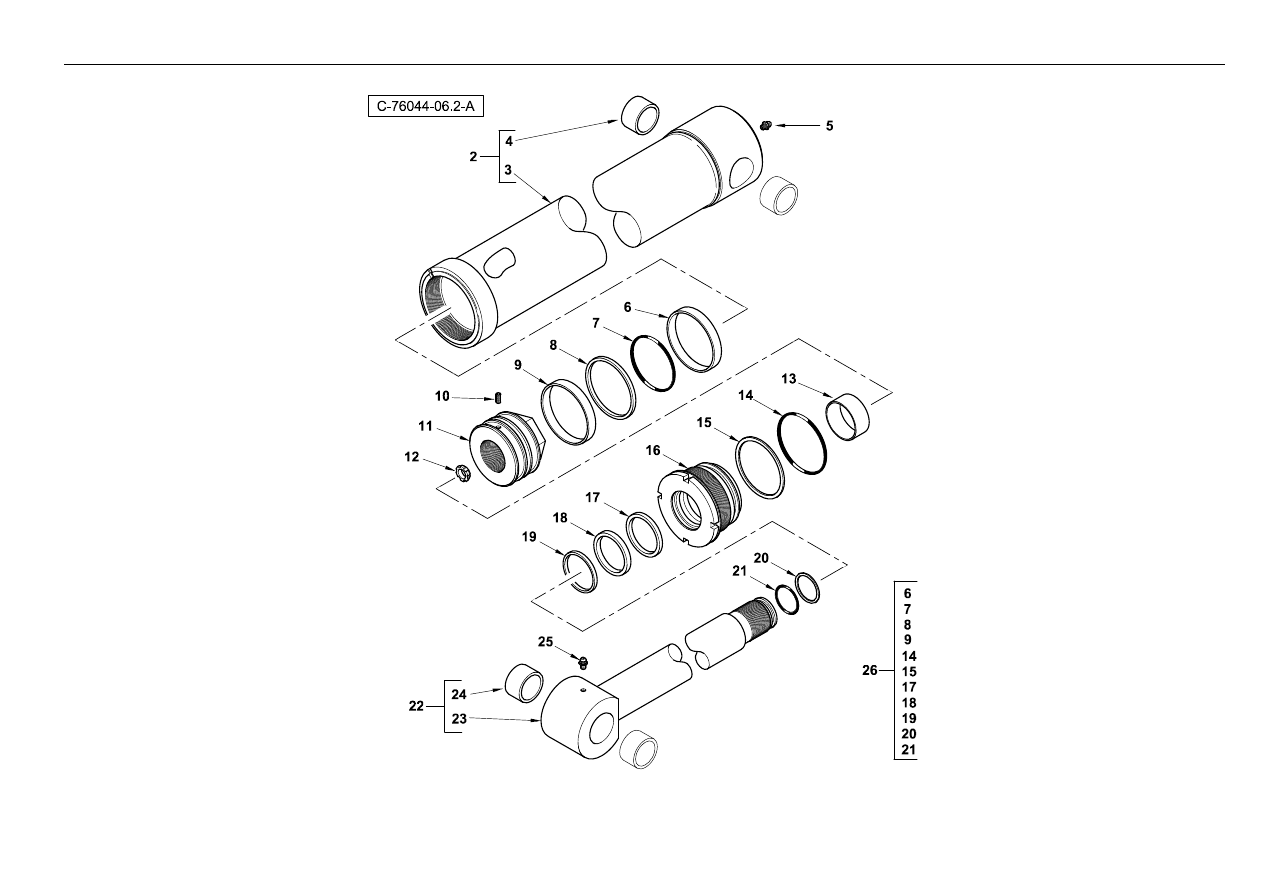

1729

Digger Hydraulics

- Sideshift Bucket Cylinder - Wipro

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111070M91GY03

1

Cylinder- Digger Bucket

Cylindre

Zylinder

Gato, Conj.

Tba [76044c01.1 1]

2

6194629M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Tubo

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194562M1

2

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194634M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

7

6194635M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

8

6194636M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

9

6194634M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

10

6194633M1

1

Set Screw - Hex Socket

Vis Tete Hex

Zylinderschraube

Tornillo De Ajuste

11

6194631M1

1

Piston

Piston

Kolben

Pistón

12

6194637M1

1

Ring - Piston

Segment Piston

Kolbenring

Segmento De Pistón

13

6194625M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

14

6194624M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

15

6194541M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

16

6194640M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

17

6194641M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

18

6194632M1

1

End Cover - Head

Couvercle

Deckel

Tapa

19

6194638M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

20

6194639M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

21

6194554M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

22

6194630M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194562M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194642M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

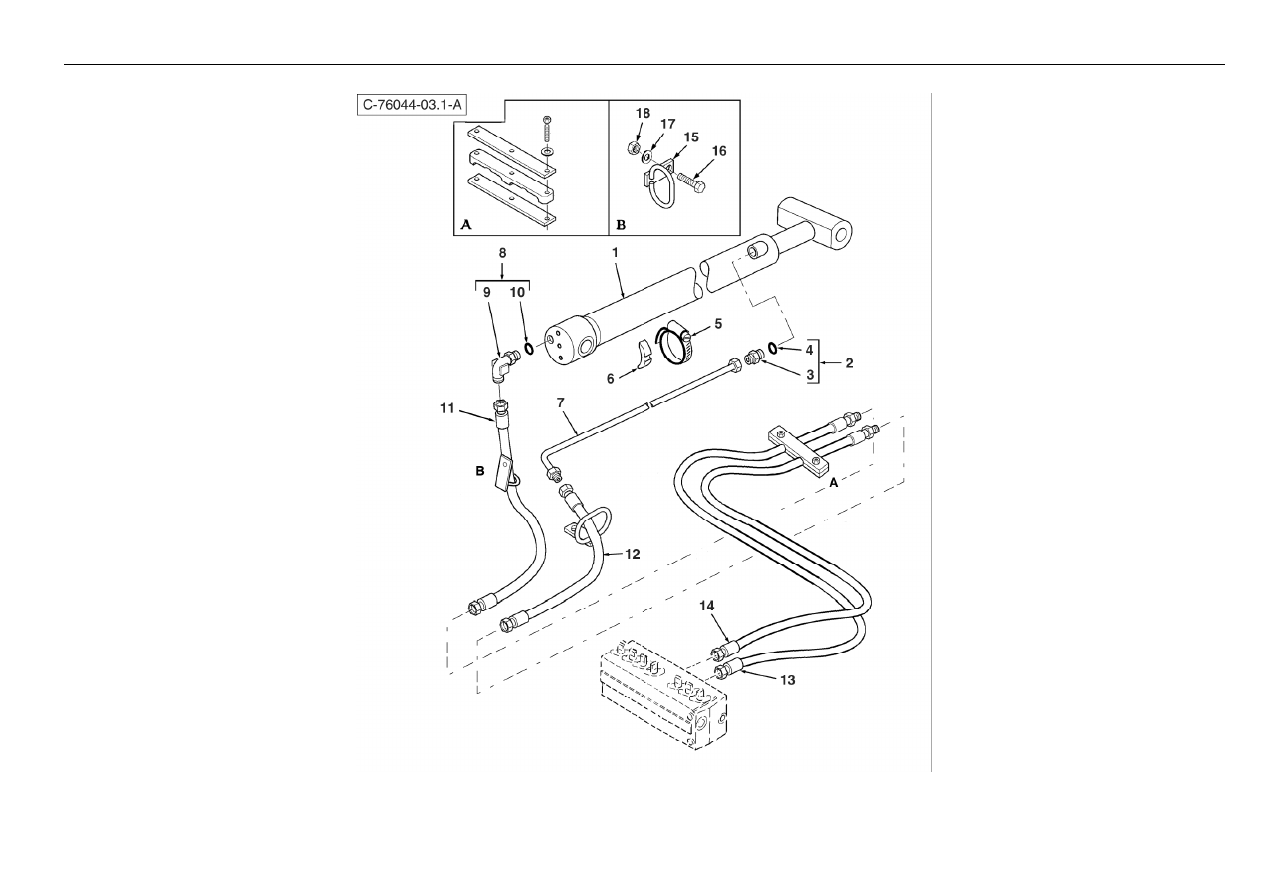

1731

Digger Hydraulics

- Centremount Standard Dipper

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

76044c04.1 1 76044c04.2 1

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

3517733M1

1

Clamp Hose 130-150

Collier De Serrage

Schlauchbinder

Argolla De Cierre

6

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

7

#TUBE ASSY

1

Tube Assy

Tube Assy

Tube Assy

Tube Assy

8

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

11

6101738M91

1

Hose-Dipper Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Yellow

12

6101737M91

1

Hose-Dipper Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Red

13

6102941M91

1

Hose-Dipper Head-Yellow

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Yellow

14

6102944M91

1

Hose-Dipper Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Red

15

6101491M92

2

Hose Hoop Assy

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

16

339761X1

2

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

17

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

18

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

®

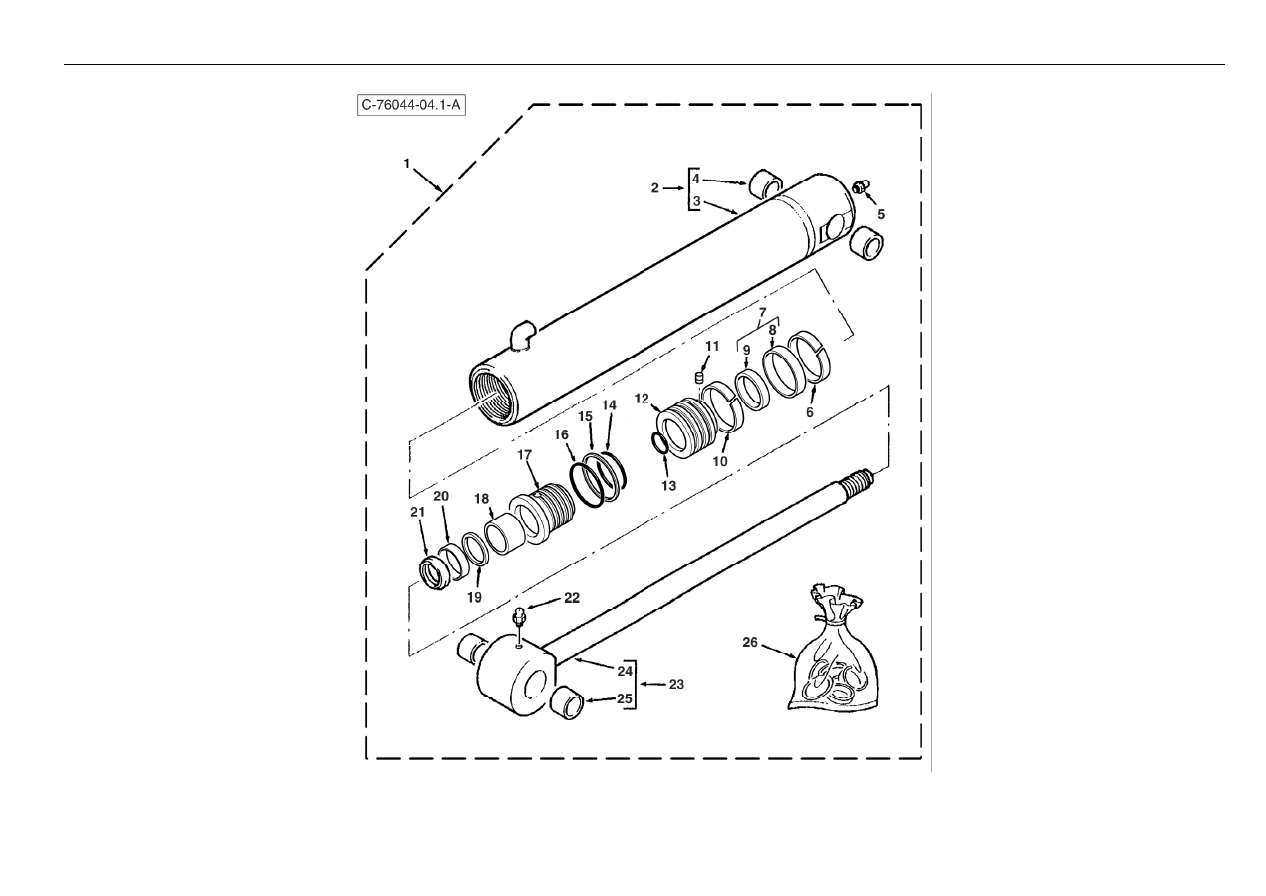

1733

Digger Hydraulics

- Centremount Dipper Cylinder - Pacoma

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000124M91GY02

1

Cylinder Dipperstick (Benford Grey)

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

Tba [76044c03.1 1]

2

5003982M91

1

Barrel Assy. - Dipper Cylinder

Corps Cylindre

Zylindergehause

Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3484843M1

1

Bush, Hydr. Cylinders

Douille

Buechse

Casquillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485891M1

1

Guide Ring Piston

Anneau

Ring

Aro

7

3485247M91

1

Seal Piston

Joint

Dichtung

Junta, Conj.

8

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 7

9

#RING

1

Ring

Anneau

Ring

Aro

Ref. 7

10

3485891M1

1

Guide Ring Piston

Anneau

Ring

Aro

11

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

12

5003989M1

1

Piston

Piston

Kolben

Pistón

13

3007182X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

14

359196X1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15

378545X1

1

Ring - Backup

Contre Bague

Stutzring

Aro

16

3487908M1

1

O Ring, Hydr. Cylinder

Joint Torique

O Ring

Junta De Tipo O

17

5003988M1

1

Bearing Cylinder

Roulement

Lager

Cojinete

18

3623193M1

1

Guide Ring

Anneau

Ring

Aro

19

3443388M1

1

Ring - Back Up

Anneau

Ring

Aro

20

3443472M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

21

3403385M1

1

Wiper Ring

Joint De Racleur

Abstreifdichtung

Junta Raspador

22

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

23

5003985M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

24

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 23

25

3484843M1

1

Bush, Hydr. Cylinders

Douille

Buechse

Casquillo

26

5004401M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1735

Digger Hydraulics

- Sideshift Dipper Cylinder - Wipro

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111069M91GY03

1

Cylinder - Dipperstick

Cylindre

Zylinder

Gato, Conj.

Tba [76044c03.1 1]

2

6194615M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194562M1

2

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194620M1

1

Ring - Snap

Fermoir

Sprengring

Anillo De Resorte

7

6194621M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

8

6194622M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194623M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

10

6194621M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

11

6194619M1

1

Set Screw

Vis

Schraube

Tornillo De Ajuste

12

6194617M1

1

Piston

Piston

Kolben

Pistón

13

6194624M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

14

6194625M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

15

6194565M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

16

6194626M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

17

6194627M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

18

6194618M1

1

End Cover - Head

Couvercle

Deckel

Tapa

19

6194575M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

20

6194576M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

21

6194573M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

22

6194616M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194562M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194628M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1737

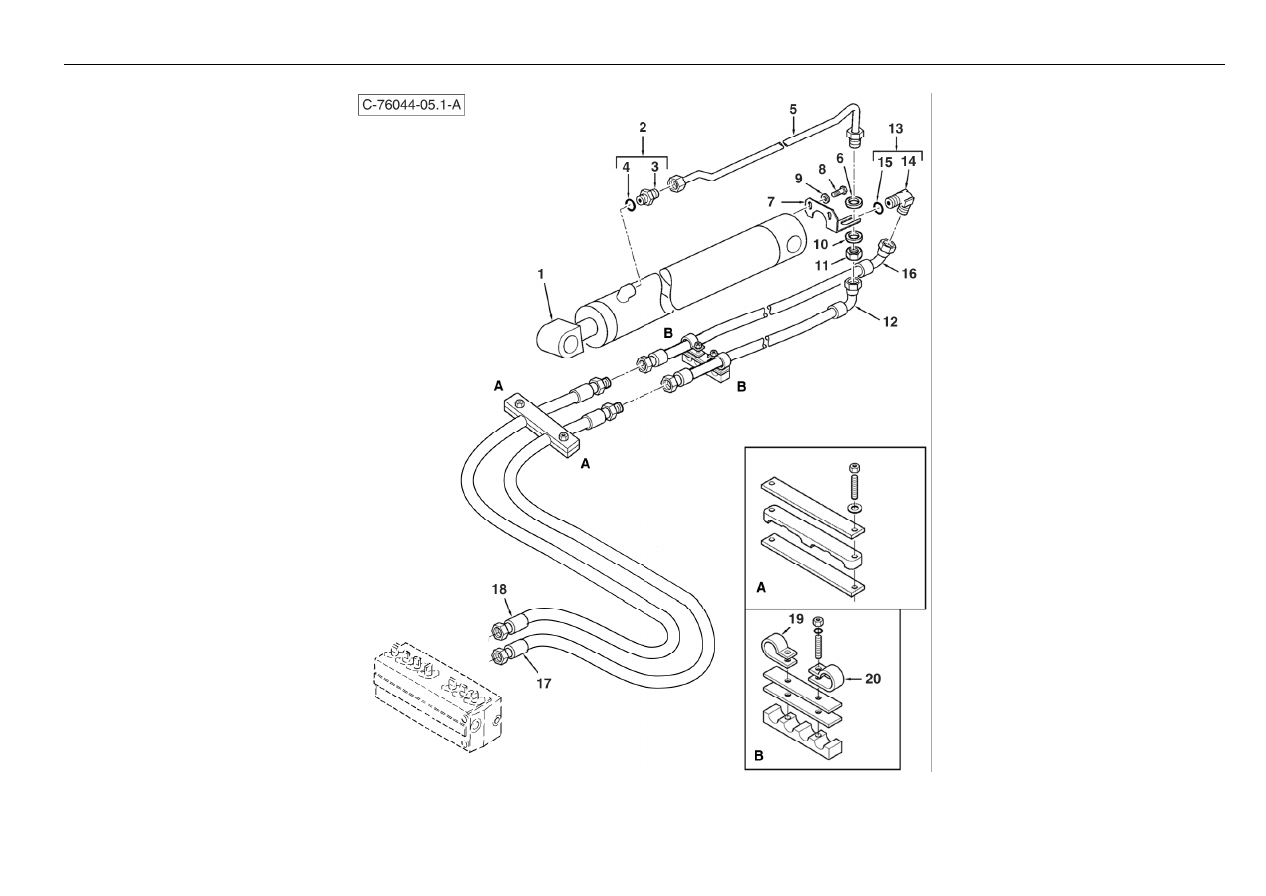

Digger Hydraulics

- Centremount Boom 4.5m

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

76044c06.1 1 76044c06.2 1

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

6111165M92

1

Tube Assy - Boom Cyl. 4.5 (Hose
Burst)

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

5

6101956M91

1

Tube-4.5 Boom Cyl Hose Burst - Nla

Tuyo

Leitung Kpl

Conjunto De Tubería

Tba Pacoma

6

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

7

#BRACKET

1

Bracket

Bracket

Bracket

Bracket

8

339228X1

2

Bolt, Hex. - M8 X 12 (Coarse)

Boulon M8 X 12

Maschschraube M8

Tornillo

9

339374X1

2

Washer M8 -21-2 Z

Rondelle Frein - M8

Federring - M8

Arandela De Freno

10

#WASHER

1

Washer

Rondelle

Unterlegscheibe

Arandela

11

#NUT

1

Nut

Ecrou

Mutter

Tuerca

12

#HOSE ASSY

1

Hose Assy

Hose Assy

Hose Assy

Hose Assy

Orange

13

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

14

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 13

15

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

16

6101736M92

1

Hose, "Blue" - Boom Cylinder Feed

Flexible

Schlauch

Flexible, Conj.

Blue

17

6102943M91

1

Hose-Boom Rod-Orange

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Orange

18

6102940M91

1

Hose-Boom Head-Blue

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Blue

19

515-23270

1

Clip-Coated P

Clip

Klips

Clip

20

515-23206

1

P Clip Bsr081hs

Bride Pour Tutaux

Schlauchschelle

Abrazadera De Manguera

®

1739

Digger Hydraulics

- Centremount Boom Cylinder - Pacoma

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000121M91GY02

1

Cylinder Boom - Lo Spec (Benford
Grey)

Verin Hydrauli

Hydraulikzyl

Cilindro Hidrauli

Tba [76044c05.1 1]

2

5003974M91

1

Barrel Assy

Cylindre

Zylinder

Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

#BUSHING

2

Bushing

Douille

Busche

Boccola

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

1609899M1

1

Snap Ring

Anneau D´Arrêt

Sprengring

Anillo De Resorte

7

1609328M1

1

Ring Cushioning

Anneau

Ring

Aro

8

3442376M1

1

Ring Piston Guide

Anneau

Ring

Aro

9

3485249M91

1

Seal Piston

Joint

Dichtung

Junta

10

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

11

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 9

12

3442376M1

1

Ring Piston Guide

Anneau

Ring

Aro

13

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

14

5003980M1

1

Piston Cylinder

Piston De Vérin

Zylinderkolben

Pistón

15

3007182X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

359201X1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

17

1024334M1

1

Ring, Back-Up

Contre Bague

Stuetzring

Aro

18

3487909M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

19

5003979M1

1

Bearing Cylinder

Roulement

Lager

Cojinete

20

3623193M1

1

Guide Ring

Anneau

Ring

Aro

21

3443388M1

1

Ring - Back Up

Anneau

Ring

Aro

22

3443472M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

23

3403385M1

1

Wiper Ring

Joint De Racleur

Abstreifdichtung

Junta Raspador

24

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

25

3441629M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

26

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 25

27

3484843M1

1

Bush, Hydr. Cylinders

Douille

Buechse

Casquillo

28

5004400M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1741

Digger Hydraulics

- Sideshift Boom Cylinder - Wipro

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111066M91GY03

1

Cylinder - Boom 4.5m (Lo Spec)

Cylindre

Zylinder

Gato, Conj.

Tba [76044c05.1 1]

2

6194558M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Conjunto De Tubería

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194562M1

1

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194568M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

7

6194567M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

8

6194566M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

9

6194568M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

10

6194564M1

1

Set Screw - Hex Socket

Vis Tete Hex

Zylinderschraube

Tornillo De Ajuste

11

6194560M1

1

Piston

Piston

Kolben

Pistón

12

6194563M1

1

Ring - Cushion

Anneau

Ring

Ring - Cojín

13

6194565M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

14

6194571M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

15

6194572M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

16

6194561M1

1

End Cover - Head

Couvercle

Deckel

Tapa

17

6194575M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

18

6194576M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

19

6194573M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

20

6194570M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

21

6194569M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

22

6194559M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194562M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194577M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1743

Digger Hydraulics

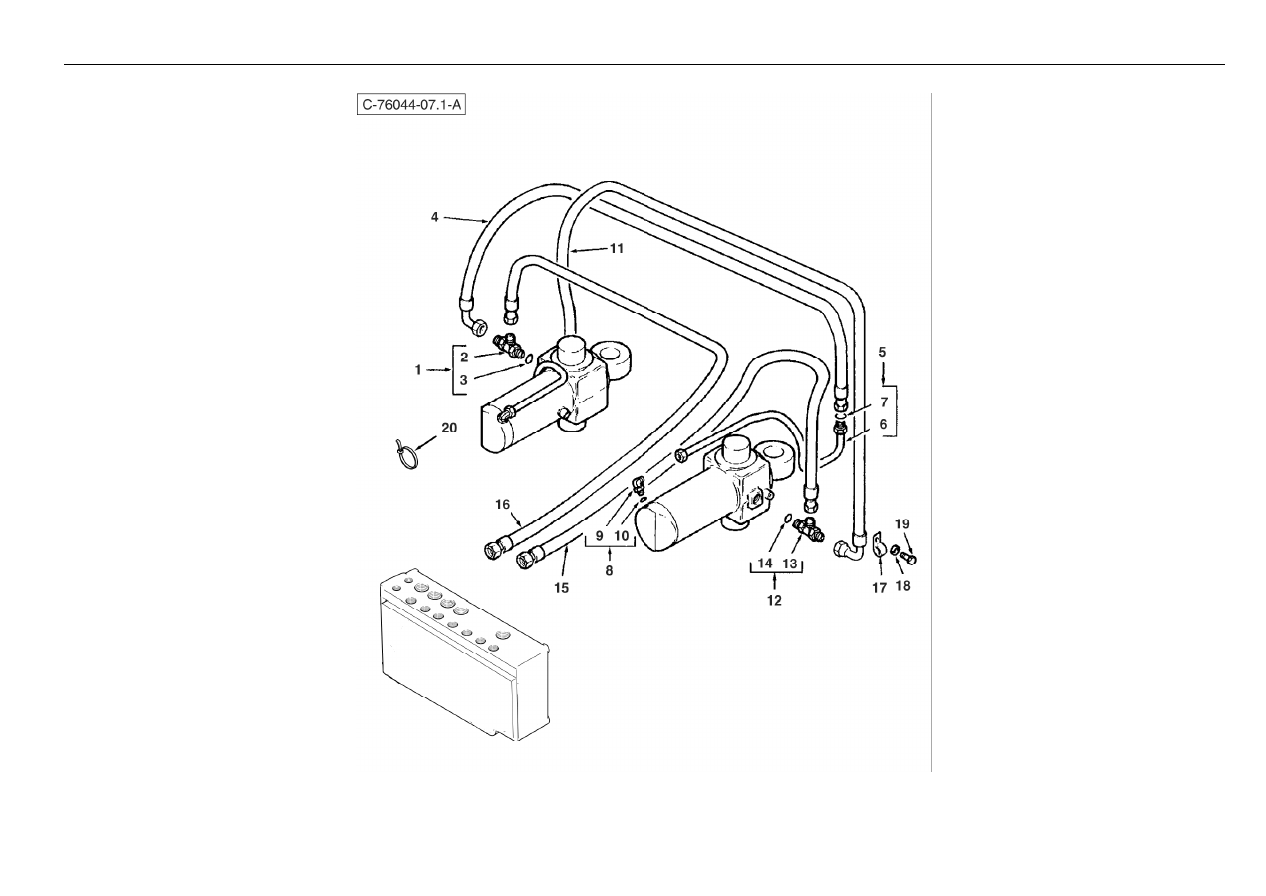

- Centremount Swing Components

4067 76044

Part No.

Qty.

English

French

German

Spanish

Remarks

1

358728X91

1

Tee

Te

T-Stück

Te

2

#TEE

1

Tee

Tee

Tee

Tee

Ref. 1

3

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

4

6100716M91

1

Hose Slew Trsfr

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

5

6111174M92

1

Tube Assy Slew

Ensemble Tube

Rohr Kpl

Conj. De Tubo

LH Wipro

5

6100589M91

1

Tube Slew Trsf RH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Pacoma

5

6100587M91

1

Tube Slew Trsf LH

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Pacoma

5

6111175M92

1

Tube Assy Slew

Ensemble Tube

Rohr Kpl

Conj.De Tubo

RH Wipro

6

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 5

7

394923X1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

8

357197X91

2

Elbow & O Ring

Coude

Kniestück, 90°

Codo, 90°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

831452M1

1

O Ring (Pack Of 10)

Joint Torique

O Ring

Junta De Tipo O

11

6100716M91

1

Hose Slew Trsfr

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

12

358728X91

1

Tee

Te

T-Stück

Te

13

#TEE

1

Tee

Tee

Tee

Tee

Ref. 12

14

831497M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

15

6100715M92

1

Hose-Digger-Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Purple

16

6101866M93

1

Hose-Digger-Green

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Green

17

3517114M2

2

P - Clip

Collier De Fixation

Befestigungsschelle

Argolla De Fijación

18

385361X1

2

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

19

339228X1

2

Bolt, Hex. - M8 X 12 (Coarse)

Boulon M8 X 12

Maschschraube M8

Tornillo

20

1862425M1

1

Tie 385mm T50l

Attache Cable

Kabelbinder

Enlace De Cable

®

1745

Digger Hydraulics

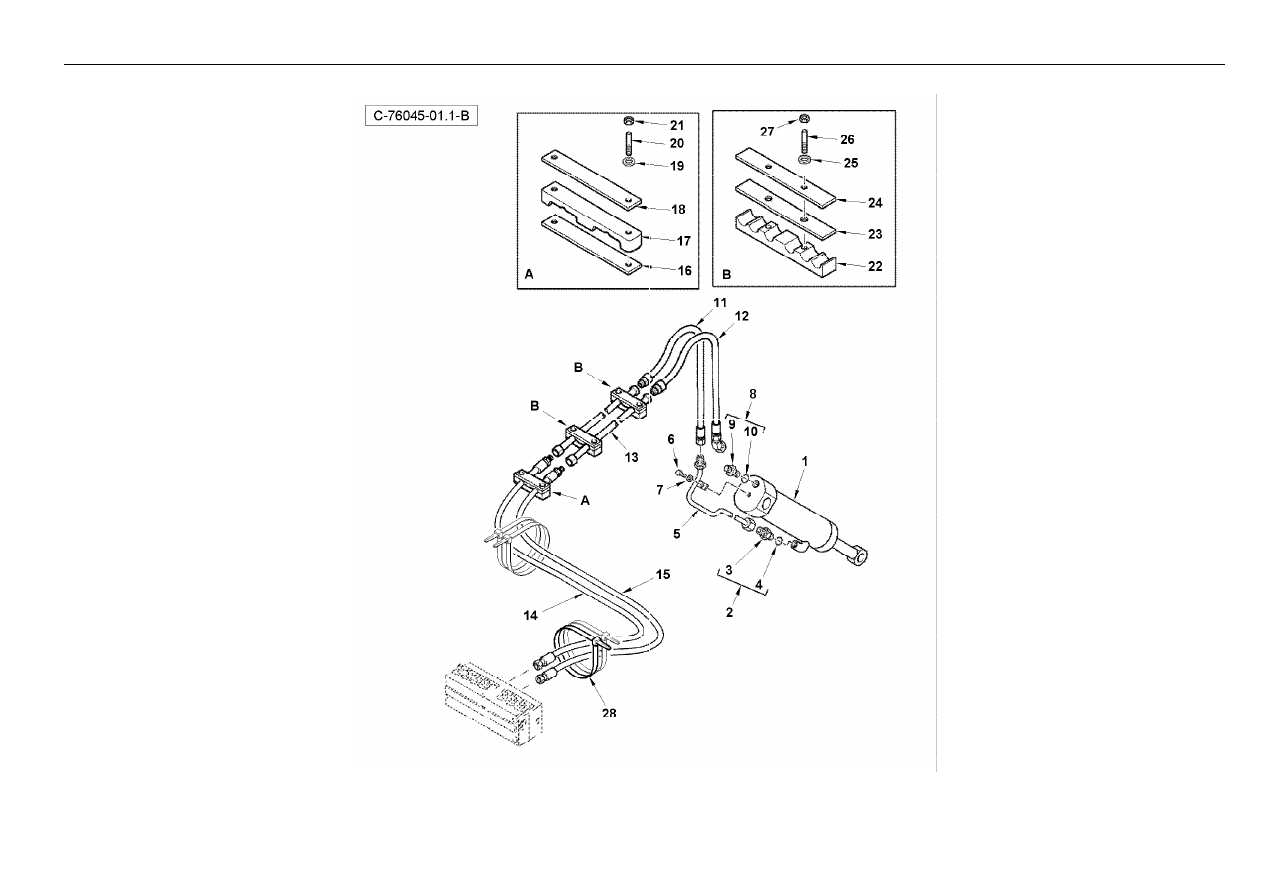

- Centremount Bucket

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

76045c02.1 1 76045c02.2 1

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

6101540M91

1

Tube Assy Bucket

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Pacoma

5

6111161M91

1

Tube Assembly - Digger Bucket
Cylinder

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Tba Wipro

6

339123X1

1

Bolt M8-20 Z5f

Boulon M8 X 20

Maschschraube M8

Perno

7

385361X1

1

Washer M8 Hardened

Rondelle M8

Scheibe M8

Arandela

8

835010M91

1

Elbow 45 Adj 7/8unf

Coude 135°

Winkelstück

Codo, 45°

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

11

#HOSE ASSY

1

Hose Assy

Hose Assy

Hose Assy

Hose Assy

Brown

12

#HOSE ASSY

1

Hose Assy

Hose Assy

Hose Assy

Hose Assy

White

13

6111137M91

2

Tube Assy - Bkt 4.5m Boom

Ensemble Tube

Rohr Kpl

Conjunto De Tubería

Ec05/328

13

6101771M91

2

Tube-Bucket-4.5m Boom

Tuyauterie

Rohrleitung Kplt

Conjunto De Tubería

Ec05/328

14

6111143M91

1

Hose Assy - Bucket Rod (Brown
C/Mount)

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

Brown Ec05/328

14

6102945M91

1

Hose-Bucket Rod-Brown

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Brown Ec05/328

15

6102942M91

1

Hose-Bucket Head-White

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

White Ec05/328

15

6111143M91

1

Hose Assy - Bucket Rod (Brown
C/Mount)

Ensemble Durit

Schlauch Kpl

Flexible, Conj.

White Ec05/328

16

6102128M1

1

Pad-Neoprene

Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

17

6102122M1

1

Clamp

Collier De Serrage

Klemme

Brida De Fijación

18

6102130M1

1

Plate-Clamp

Plaque

Platte

Placa

19

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

20

3516075M1

2

Stud M8-65 Z5

Goujon

Stehbolzen

Espárrago

21

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

22

6102126M1

2

Clamp

Collier De Serrage

Klemme

Brida De Fijación

23

6102145M1

2

Pad-Neoprene

Plaque Antidérapante

Zwischenlage

Cinta Antideslizante

24

6102124M1

2

Plate-Top

Plaque

Platte

Placa

25

390972X1

4

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

26

6108049M1

4

Stud M8

Goujon

Stehbolzen

Espárrago

®

1747

Digger Hydraulics

- Centremount Bucket

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

27

394367X1

4

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

28

8000-1379

4

Tie Wrap ( 530 X 13mm )

Bride

Buegel

Banda

®

1749

Digger Hydraulics

- Centremount Bucket Cylinder - Pacoma

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000126M91GY02

1

Cylinder Digger Bucket (Benford
Grey)

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

Tba [76045c01.1 1]

2

5004008M91

1

Barrel Assy

Cylindre

Zylinder

Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref .2

4

#BUSHING

1

Bushing

Douille

Busche

Boccola

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485892M1

1

Guide Ring Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

7

3485245M91

1

Seal Assy Piston

Joint Ass.

Dichtung Kplt

Junta, Conj.

8

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 7

9

#RING

1

Ring

Anneau

Ring

Aro

Ref. 7

10

3485892M1

1

Guide Ring Piston

Bague D¿Étanchéité

Dichtungsring

Anillo, Estanqueidad

11

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

12

3623372M1

1

Piston

Piston

Kolben

Pistón

13

359186X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

14

3623061M1

1

Ring Piston

Segment De Piston

Kolbenring

Segmento De Pistón

15

359193X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

16

1606735M1

1

Ring Back-Up

Contre Bague

Stützring

Contrajunta

17

3487207M1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

18

3484615M1

1

Guide Ring

Anneau

Ring

Aro

19

3623371M1

1

Gland - Bucket Cylinder

Presse Étoupe

Stopfbuchse

Cojinete

20

3484055M1

1

Ring Buffer

Anneau

Ring

Aro

21

3485185M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

22

3487015M1

1

Wiper Ring

Anneau

Ring

Aro

23

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

24

5004012M91

1

Piston Rod Assy - Nla

Tige De Vérin

Kolbenstange

Vástago Cilindro

25

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 24

26

#BUSHING

1

Bushing

Douille

Busche

Boccola

27

3623373M91

1

Kit Seal

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

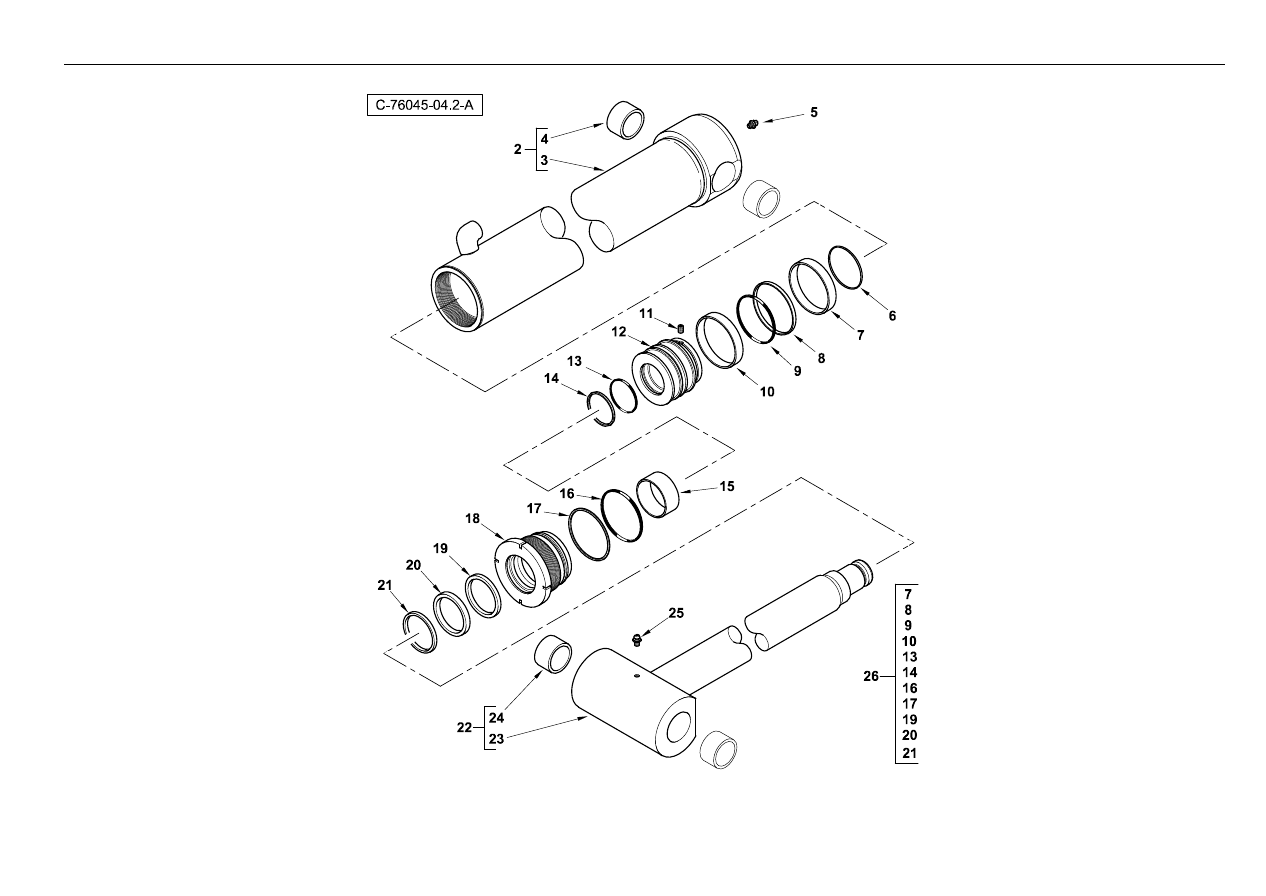

1751

Digger Hydraulics

- Sideshift Bucket Cylinder - Wipro

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

1

6111070M91GY03

1

Cylinder- Digger Bucket

Cylindre

Zylinder

Gato, Conj.

Tba [76045c01.1 1]

2

6194629M91

1

Barrel - Cylinder

Corps Cylindre

Zylindergehause

Tubo

3

#TUBE

1

Tube

Tube

Tube

Tube

Ref. 2

4

6194562M1

2

Bush

Douille

Büchse

Casquillo

5

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

6

6194634M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

7

6194635M1

1

Seal - Piston

Joint Étanchéité

Dichtring

Junta

8

6194636M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

9

6194634M1

1

Bearing - Piston

Coussinet

Lager

Teniendo - Pistón

10

6194633M1

1

Set Screw - Hex Socket

Vis Tete Hex

Zylinderschraube

Tornillo De Ajuste

11

6194631M1

1

Piston

Piston

Kolben

Pistón

12

6194637M1

1

Ring - Piston

Segment Piston

Kolbenring

Segmento De Pistón

13

6194625M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

14

6194624M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

15

6194541M1

1

Bush - Bimetal

Douille

Büchse

Juego De Anillos

16

6194640M1

1

O Ring (Std)

Joint Torique

O Ring

Junta De Tipo O

17

6194641M1

1

Ring - Back Up

Contre Bague

Stutzring

Contrajunta

18

6194632M1

1

End Cover - Head

Couvercle

Deckel

Tapa

19

6194638M1

1

Seal - Rod (Primary)

Joint Étanchéité

Dichtring

Junta

20

6194639M1

1

Seal- Rod (Secondary)

Joint Étanchéité

Dichtring

Junta

21

6194554M1

1

Wiper

Essuyeur

Wischer

Raspador, Escobilla

22

6194630M91

1

Rod - Piston

Bielle De Piston

Pleuelstange

Rod - Pistón

23

#ROD

1

Rod

Rod

Rod

Rod

Ref. 22

24

6194562M1

2

Bush

Douille

Büchse

Casquillo

25

6194542M1

1

Nipple - Grease

Graisseur Coude

Nippel

Manguito, Engrasador

26

6194642M91

0

Seal Kit

Jeu Etancheite

Dichtringsatz

Juego De Juntas

®

1753

Digger Hydraulics

- Centremount Telescopic Dipper

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

1

#CYLINDER ASSY

1

Cylinder Assy

Cylinder Assy

Cylinder Assy

Cylinder Assy

76045c04.1 1 76045c04.2 1

2

835013M91

1

Connector 7/8 Jic

Raccord

Schraubanschluss

Conexión, Conj.

3

#UNION

1

Union

Union

Union

Union

Ref. 2

4

835024M1

1

Ring O - Boa

Joint Torique

O Ring

Junta De Tipo O

5

3517733M1

1

Clamp Hose 130-150

Collier De Serrage

Schlauchbinder

Argolla De Cierre

6

D142787

1

Saddle (See 142787d)

Selle

Sattel

Bloque De Caucho

7

#TUBE ASSY

1

Tube Assy

Tube Assy

Tube Assy

Tube Assy

8

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

9

#ELBOW

1

Elbow

Elbow

Elbow

Elbow

Ref. 8

10

#O-RING

1

O-Ring

Joint Torique

O-Ring

Junta Tórica

11

6101738M91

1

Hose-Dipper Head

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Yellow

12

6101737M91

1

Hose-Dipper Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Red

13

6102941M91

1

Hose-Dipper Head-Yellow

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Yellow

14

6102944M91

1

Hose-Dipper Rod

Flexible Ass.

Schlauch Kplt

Flexible, Conj.

Red

15

6101491M92

2

Hose Hoop Assy

Ensemble De Support

Haltevorrichtung Kpl.

Apoyadero, Conj.

16

339761X1

2

Bolt M8-25 Z5f

Goupille

Bolzen M8 X 25

Tornillo

17

390972X1

2

Washer M8-17-1 Zwel

Rondelle M8

Scheibe - M8

Arandela

18

394367X1

2

Nut, Hex. - Nyloc, M8

Ecrou Blocage M8

Flachmutter - M8

Tuerca De Retención

®

1755

Digger Hydraulics

- Centremount Dipper Cylinder - Pacoma

4067 76045

Part No.

Qty.

English

French

German

Spanish

Remarks

1

5000124M91GY02

1

Cylinder Dipperstick (Benford Grey)

L´Hie Hydraulique

Zylinder Hydr.

Gato, Conj.

Tba [76045c03.1 1]

2

5003982M91

1

Barrel Assy. - Dipper Cylinder

Corps Cylindre

Zylindergehause

Cilindro

3

#TUBE, CYLINDER

1

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Tube, Cylinder

Ref. 2

4

3484843M1

1

Bush, Hydr. Cylinders

Douille

Buechse

Casquillo

5

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

6

3485891M1

1

Guide Ring Piston

Anneau

Ring

Aro

7

3485247M91

1

Seal Piston

Joint

Dichtung

Junta, Conj.

8

#SEAL

1

Seal

Joint Étanchéité

Dichtring

Retén

Ref. 7

9

#RING

1

Ring

Anneau

Ring

Aro

Ref. 7

10

3485891M1

1

Guide Ring Piston

Anneau

Ring

Aro

11

3402928M1

1

Screw, Socket Head - Piston Locating Vis Tête Hex

Zylinderschraube

Tornillo

12

5003989M1

1

Piston

Piston

Kolben

Pistón

13

3007182X1

1

O-Ring

Joint Torique

O-Ring

Junta De Tipo O

14

359196X1

1

O Ring

Joint Torique

O Ring

Junta De Tipo O

15

378545X1

1

Ring - Backup

Contre Bague

Stutzring

Aro

16

3487908M1

1

O Ring, Hydr. Cylinder

Joint Torique

O Ring

Junta De Tipo O

17

5003988M1

1

Bearing Cylinder

Roulement

Lager

Cojinete

18

3623193M1

1

Guide Ring

Anneau

Ring

Aro

19

3443388M1

1

Ring - Back Up

Anneau

Ring

Aro

20

3443472M1

1

Seal

Joint D´Arbre

Wellendichtring

Junta

21

3403385M1

1

Wiper Ring

Joint De Racleur

Abstreifdichtung

Junta Raspador

22

339608X1

1

Grease Nipple - M10 X 1 (Zinc)

Nipple De Graissage

Schmiernippel

Engrasador

23

5003985M91

1

Piston Rod Assy

Tige De Vérin

Kolbenstange

Vástago Cilindro

24

#ROD, PISTON

1

Rod, Piston

Rod, Piston

Rod, Piston

Rod, Piston

Ref. 23

25

3484843M1

1

Bush, Hydr. Cylinders

Douille

Buechse

Casquillo

26

5004401M91

1

Kit Seal

Jeu Étanchéité

Dichtringsatz

Juego De Juntas

®

1757

Digger Hydraulics

- Sideshift Dipper Cylinder - Wipro

4067 76045
