Инструкции по эксплуатации

140

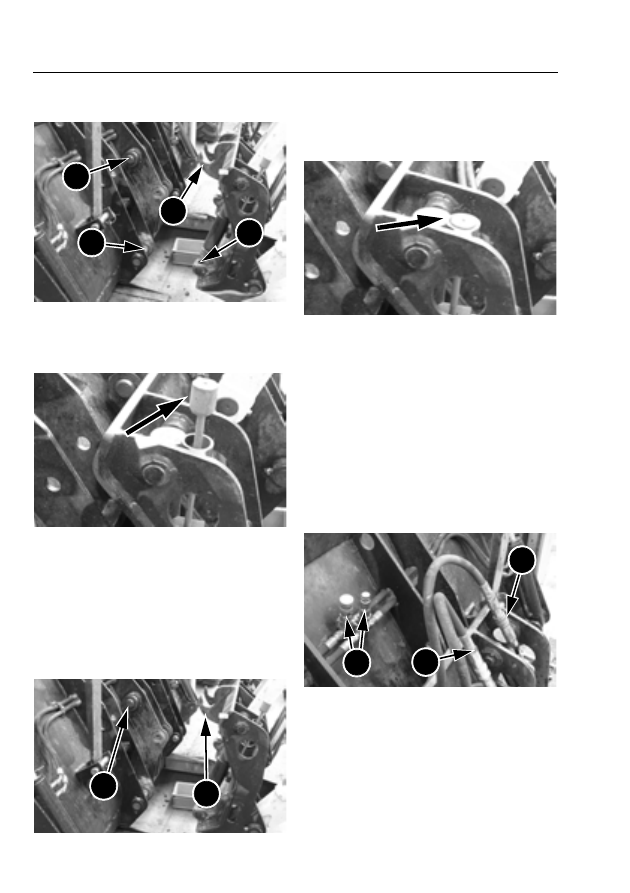

Установка

ДЕЙСТВИЕ 1

TV051150

Установите крюки (1) и (2) на одной оси со
штифтами ковша (3) и (4).  Быстроразъемное
крепление должно быть немного разгружено.
ДЕЙСТВИЕ 2

TV051149

Нажмите и держите нажатым выключатель,
затем сдвиньте рычаг управления
грейферным ковшом вперед так, чтобы
штифты зажима быстроразъемной муфты
полностью втянулись (индикатор (5) поднят
от трубы с образованием зазора).
Установите рычаг управления грейферным
ковшом в нейтральное положение и
отпустите выключатель.
ДЕЙСТВИЕ 3

CS98G542

Медленно двигайте погрузчик впе2ред для
зацепления верхних крюков (1) с верхними
штифтами (3) затем полностью опустите ковш.
ДЕЙСТВИЕ 4

CS98G542

Нажмите и держите выключатель нажатым,
затем потяните назад рычаг управления
грейферным ковшом для фиксации ковша в
быстроразъемной муфте (индикатор (5)
будет втянут в трубу). Подождите для
фиксации обоих штифтов.
ДЕЙСТВИЕ 5
Установите ковш погрузчика на земле,
выключите двигатель, включите стояночный
тормоз и сбросьте давление в
гидравлической системе. См. "Сброс
давления в гидравлической системе",  стр.
196

ДЕЙСТВИЕ 6

CS98G543

Отсоедините шланги от соленоидного
клапана (6) и трубы (7) и подсоедините их к
муфтам ковша (8).

1

4

2

3

3

1

8

7

6

Инструкции по эксплуатации

141

Блокирование дифференциала

Блокирование дифференциала позволяет
получить одинаковую мощность на обоих
задних колесах. Это особенно удобно, когда
колеса не имеют достаточного сцепления в
следующих ситуациях:

ВНИМАНИЕ:

Никогда не используйте

блокирование дифференциала при
движении на дорогах общего пользования.

Когда погрузчик застрял

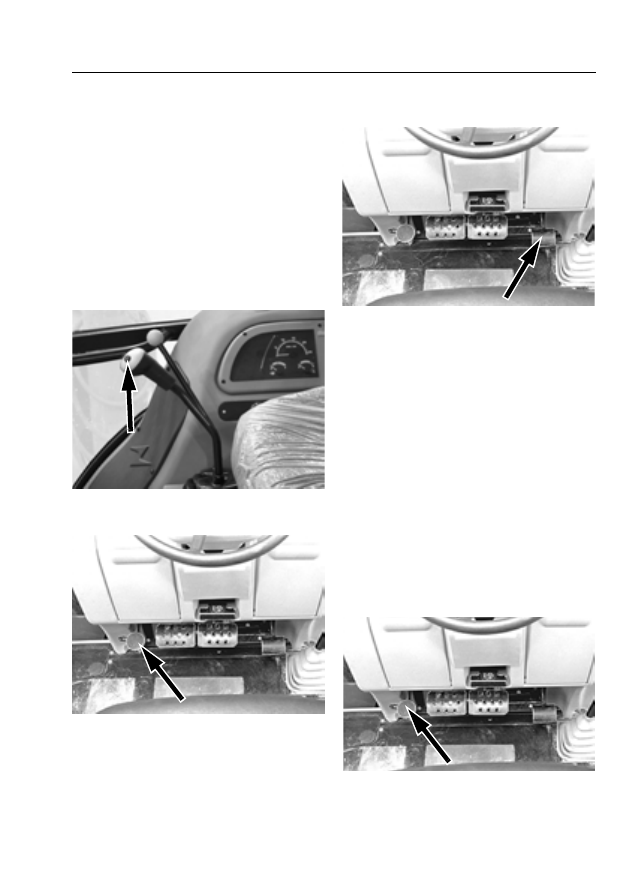

ДЕЙСТВИЕ 1
Убедитесь, что задние колеса не вращаются.
ДЕЙСТВИЕ 2

TV051169

Нажмите на кнопку разгрузки трансмиссии.
ДЕЙСТВИЕ 3

CK98F029

Нажмите и держите нажатой педаль
блокирования дифференциала.
ДЕЙСТВИЕ 4
Включите передачу и отпустите кнопку
разгрузки трансмиссии.

ДЕЙСТВИЕ 5

CK98F029

Используйте педаль акселератора для
увеличения оборотов двигателя и
освобождения погрузчика.
ДЕЙСТВИЕ 6
Остановите двигатель. После того как он
освободился, нажмите кнопку разгрузки
трансмиссии и отпустите педаль
блокирования дифференциала.

Перед пересечением участка

мягкого грунта или грязи.

ПРИМЕЧАНИЕ:

Вы можете включить

блокировку дифференциала, когда
погрузчик двигается по прямой.
ДЕЙСТВИЕ 1
Убедитесь, что погрузчик двигается по
прямой и что оба задних колеса вращаются с
одинаковой скоростью.
ДЕЙСТВИЕ 2

CK98F029

Нажмите на педаль блокирования
дифференциала и держите ее нажатой во
время пересечения мягкого грунта или грязи.

Инструкции по эксплуатации

142

ДЕЙСТВИЕ 3
После пересечения участка остановите
погрузчик, нажмите кнопку разгрузки
трансмиссии и затем отпустите педаль
блокирования дифференциала.

ВНИМАНИЕ:

Вы можете повредить

трансмиссию, если попытаетесь
включить блокирование дифференциала
при повороте погрузчика или в случае,
когда одно заднее колесо вращается
быстрее другого.

Дополнительный гидравлический инструмент

обратной лопаты (дополнительное оборудование)

Перед использованием дополнительных инструментов следует выполните следующее:

-

Установите рычаг управления движением (только погрузчики с синхронизатором движения)
или рычаг управления трансмиссией (только погрузчики с переключением передачи при
включенном сцеплении) в нейтральное положение.

-

Установите рычаг переключения передач в нейтральное положение (только погрузчики с
синхронизатором движения).

-

Опустите ковш погрузчика так, чтобы он давил на грунт.

-

Выключите двигатель, включите стояночный тормоз, сбросьте давление в гидросистеме и
вытащите ключ зажигания. См. "Сброс давления в гидравлической системе",  стр. 196

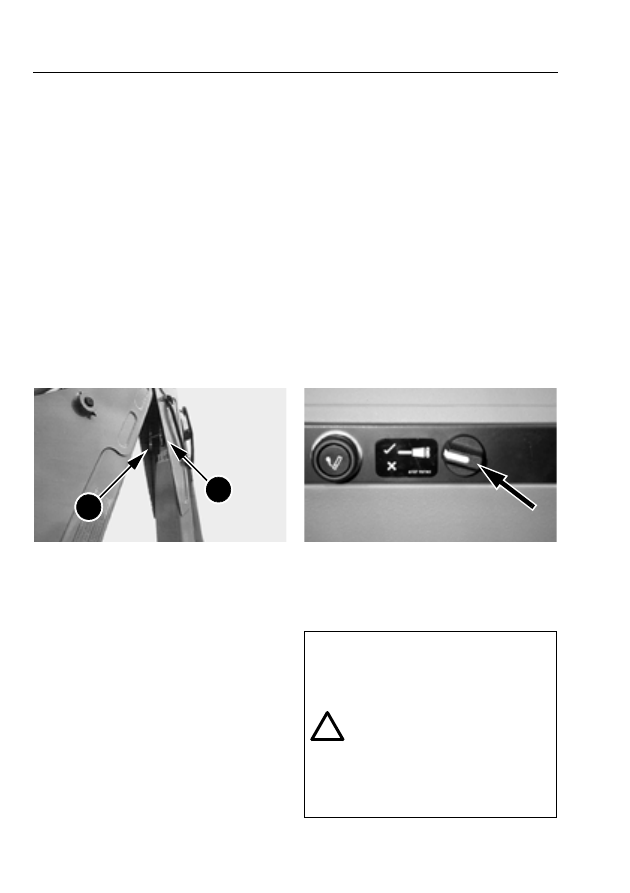

ДЕЙСТВИЕ 1

CP98F016

Подсоедините шланги инструмента к
муфтам (1) и (2), расположенным на рукояти
обратной лопаты.

ПРИМЕЧАНИЕ:

Муфта используется с

ударными инструментами, такими как
гидравлические молоты, инструменты
прессования, трамбовки и т. п.

ПРИМЕЧАНИЕ:

Подача масла на

дополнительное оборудование должна
осуществляться через наружную муфту.

ДЕЙСТВИЕ 2

DCP0084

Для работы с дополнительным
гидравлическим оборудованием используйте
поворотный регулятор на боковой консоли
для выбора символа гидравлического
молота.

2

1

ПРЕДУПРЕЖДЕНИЕ:

-

На погрузчик могут
устанавливаться только
инструменты одинарного
действия. При возникновении
сомнений обратитесь к вашему
дилеру.

-

Установите переключатель в
положение “X”, если
дополнительный
гидравлический контур не
используется.

!

Инструкции по эксплуатации

143

ДЕЙСТВИЕ 3

Механическое управление

DCP0037

Сервоуправление

TV051138

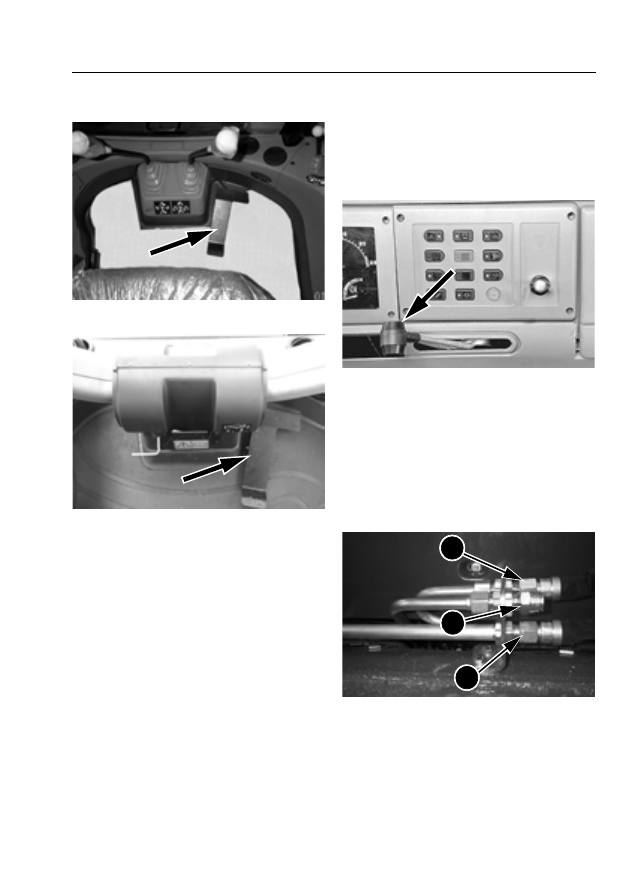

Нажмите носок педали для подачи масла
через муфту (1).

Выбор режима расхода

Оператор должен решить, какой расход
следует использовать, посмотрев
инструкции изготовителя по эксплуатации.
Убедитесь в выборе рекомендуемого
расхода. Повышенный расход может
привести к повреждению оборудования.

CK98F024

Настройки расхода зависят от числа
оборотов двигателя.

Гидравлические системы

одинарного и двойного

действия

Шланги располагаются в соответствии с
рисунком, приведенным ниже. При
возникновении сомнений, обратитесь к
вашему дилеру.

PN00025

Расположены в верхней части задней рамы:
-

Для гидравлических систем одинарного
действия (например, молот), подключите
трубки, используя (A) и (C).

-

Для гидравлических систем двойного
действия (например, бур), подключите
трубки, используя только (A) и (B).

Никакой регулировки клапана не требуется.

C

A

B
