TATRA T815. Снятие и установка панели управления зависимого отопления и вентиляции

1. Причины снятия




   1. Панель зависимого отопления и вентиляции не работает.

б) Технические условия

1. Отсоединить плюсовый кабель от контакта аккумуляторной батареи.

2. Во время монтажа обратить внимание на правильное соединение и изоляцию соединения электрического пучка панели зависимого отопления.

3. После замены панели зависимого отопления и вентиляции конфигурировать микродвигатель клапана зависимого отопления.

в) Порядок снятия

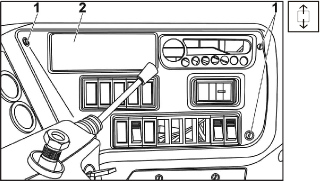

Рис. 13.94 Снятие центральной части приборной доски

1. Демонтировать четыре болта 1, прикрепляющие целую панель 2 к центральной части приборной доски.

2. Вынуть целую панель.

3. Разъединить соединение электрического пучка от панели управления.

4. С задней стороны целой панели 2 отвинтить два болта, закрепляющие панель управления зависимого отопления (См. Рис. 13.95) к целой панели.

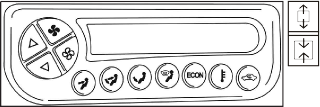

   Рис. 13.95 Панель зависимого отопления




5. Вынуть панель управления отопления.

г) Порядок установки

1. Поставить панель управления зависимого отопления (См. Рис. 13.95) в целую панель 2.

2. На задней стороне целой панели 2 с помощью двух болтов закрепить панель управления зависимого отопления.

3. Подсоединить соединение электрического пучка панели управления.

4. Установить целую панель 2 в центральной части приборной доски и закрепить ее четырьмя болтами 1.

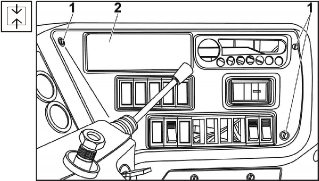

   Рис. 13.96 Установка панели в центральной части приборной доски




5. Соединить аккумулятор и конфигурировать микродвигатель зависимого отопления:

• отсоединить тягу микродвигателя управления клапаном зависимого отопления от масляного насоса двигателя,

• нажать и задержать кнопку ECON на панели управления (См. Рис. 13.95) и повернуть включатель зажигания в позицию I,

• после появления обозначения ‘b’ на дисплее панели управления, отпустить кнопку ECON,

• если на дисплее вместо обозначения ‘b’ появятся последние программированные температурные значения и микродвигатель прекратит работу, установить это слухом, конфигурация закончена,

• на панели управления настроить температуру на ‘LO’ (двигатель поворачивается в позицию закрыто),

• механически установить управляющий клапан зависимого отопления масляного насоса в позицию закрыто (до нижнего упора), настроить длину тяги и соединить тягу с клапаном зависимого отопления масляного насоса двигателя,

• проверить настройку длины тяги настройкой температуры в позициях ‘L0’ и ‘HI’,

• программировать панель управления.
