TATRA T815. Снятие и установка ветрового стекла

1. Причины снятия




   1. Ветровое стекло разбито или повреждено другим образом.

   2. Повреждение уплотнения ветрового стекла.

б) Teхнические условия

1. Не уточнены.




   в) Порядок снятия



   1. Отрезать уплотнитель ветрового стекла 2 с резиновым клином 3 по периметру ветрового стекла 1.

   2. Ветровое стекло 1 вынуть вместе с остатками уплотнения 2.

   3. Убрать остатки уплотнения 2 со стекла 1.

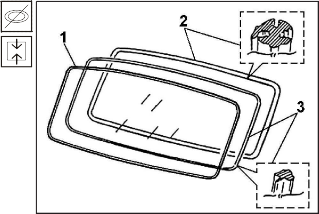

Рис. 13.67 Снятие ветрового стекла

г) Порядок установки

1. По периметру ветрового стекла 1 наложить уплотнение ветрового стекла 2.

2. Во внешний паз уплотнения ветрового стекла 2 (по всему его периметру) уложить веревку. Koнцы веревки должны встретиться и скреститься в центре нижнего края ветрового стекла и их перекрытие должно быть не менее 20 cм в каждую сторону.

3. Подготовленный таким образом комплект ветрового стекла наложить на передний проем кабины так, чтобы нижний край кожуха переднего проема кабины вошел во внешний периметрический паз уплотнения ветрового стекла и концы веревки висели внутри кабины.

4. Надавливая рукой на ветровое стекло 1 с внешней стороны кабины и одновременно постепенно вытаскивая веревку из внешнего периметрического паза уплотнения ветрового стекла направлением внутрь кабины, правильно установить уплотнение и ветровое стекло.

5. Из внешней стороны смазать по всему периметру уплотнение ветрового стекла синтетическим лаком между уплотнением 2 и ветровым стеклом 1.

6. Паз в уплотнении 2 для резинового клина 3

   смочить мыльной водой.

7. Начиная с середины верхнего края ветрового стекла 1 установить по всему периметру резиновый клин 3.

8. Уплотнение 2 и стекло 1 тщательно очистить от лака и мыльной воды.

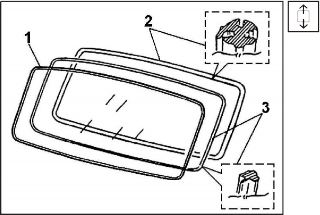

Рис. 13.68 Установка ветрового стекла
