Таблица запасных частей
№ | Номер детали | Наименование запчасти | |

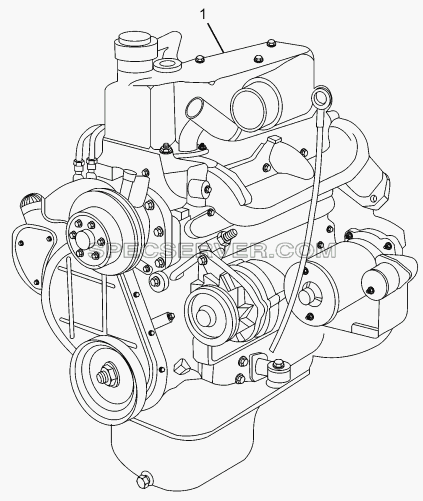

1 | 253401000192 | ASSY.ENG.COMP.W/CL,P.STRG,HD-SFC407 LHD |
№ | Номер детали | Наименование запчасти | |

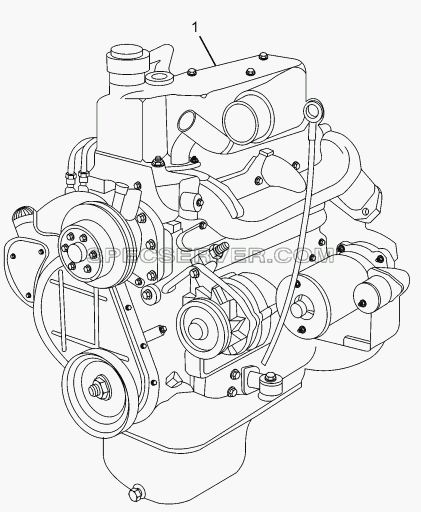

1 | 253401000308 | ASSY ENG.COMP.4SPTC BS-II WITH P.STRG |
№ | Номер детали | Наименование запчасти | |

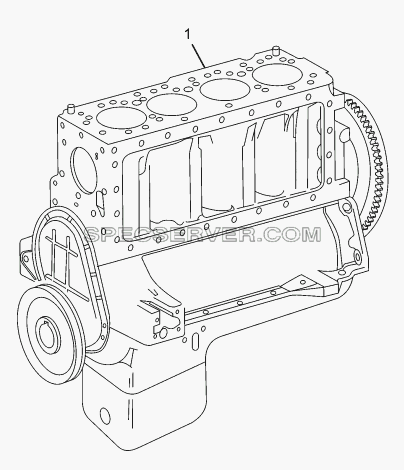

1 | 253401990284 | ASSY.HALF BLOCK(SFC 407 BS-II) |
№ | Номер детали | Наименование запчасти | |
- | 11632496011 | STUD BM 8X20 (ON FRONT & LAST HOLES OF OIL SUMP GASKET) | |
- | 252301130114 | ASSY. COMBI SCREW | |
- | 252701136301 | CAP FOR OIL DRAIN PLUG | |
- | 253401170118 | ASSY. BRACKET (DIPSTICK TUBE MTG.) | |
- | 3121881135P | SLEEVE | |
- | 3219970020 | LOCKING COVER (FOR CAMSHAFT BORE) | |

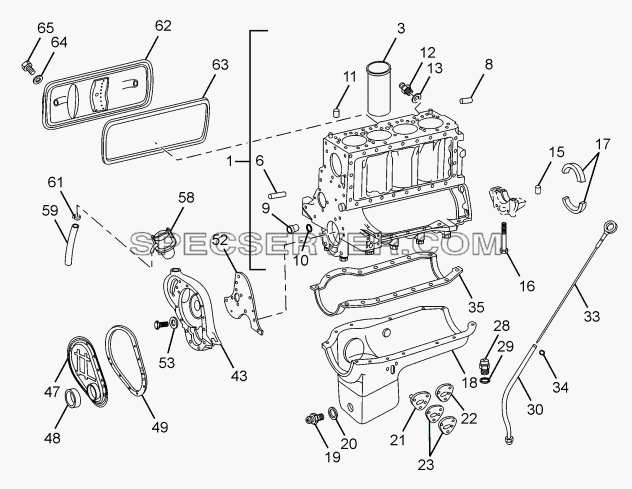

1 | 253401100176 | ASSY. CYLINDER CRANKCASE WITHOUT CLUTCH HOUSING | |
3 | 253401103712 | CYLINDER LINER | |
6 | 3219920025 | SLEEVE, CLAMPING | |
8 | 13050910304 | PIN CYLINDRICAL 12X30 (TO LOCATE CLUTCH HOUSING) | |
9 | 253401107201 | PLUG (OIL GALLARY) | |
10 | 16220710240 | SEALING WASHER 16X20 CU | |
11 | 3129910260 | PIN CYLINDRICAL (TO LOCATE CYL. HEAD ON BLOCK) | |
12 | 252301107201 | SEALING PLUG | |
13 | 16220710282 | SEALING WASHER 18X22 CU | |
15 | 13050508166 | PIN CYLINDRICAL 8 M 6X16 | |
16 | 252301103201 | MAIN BEARING CAP BOLT | |
17 | 252303107802 | SEALING RING HALF | |
18 | 253401130129 | ASSY. OIL SUMP | |
19 | 253401130111 | MAGNETIC DRAIN PLUG | |
20 | 16220710282 | SEALING WASHER 18X22 CU | |
21 | 252301133703 | FLANGE OIL SUMP DIPSTICK | |
22 | 252301133702 | RETAINING FLANGE ON OIL SUMP | |
23 | 3520180380 | GASKET | |
28 | 252301178501 | DOUBLE SOCKET | |
29 | 16220510216 | SEALING WASHER 14X18 AL | |
30 | 253401170102 | ASSY. TUBE DIPSTICK COMPLETE | |
33 | 253401170103 | ASSY. OIL DIPSTICK COMPLETE | |
34 | 17050500101 | O’ RING 6X1.80 (FOR DIPSTICK) | |
35 | 253401130124 | ASSY. GASKET OIL SUMP | |
43 | 253401140132 | ASSY. TIMING GEAR HOUSING | |
47 | 252701143706 | COVER, TIMING GEAR (FRONT), W/O OIL HOLE | |
48 | 253403107801 | OIL SEAL, CRANKSHAFT FRONT | |
49 | 252701145305 | GASKET FOR TIMING GEAR HOUSING COVER | |
52 | 253401145305 | GASKET TIMING GEAR HOUSING | |
53 | 3129940310 | LOCKING PLATE | |
58 | 252301170122 | ASSY. BREATHER (ON TGH) | |
59 | 252701175808 | RUBBER HOSE (BREATHER) | |
61 | 14270202501 | HOSE CLIP 25 | |
62 | 253401140101 | ASSY. PUSH ROD CHAMBER COVER | |
63 | 253401145308 | GASKET PUSH ROD CHAMBER COVER | |
64 | 16220710096 | SEALING WASHER 8X11.5 CU | |
65 | 11064096020 | HEX. BOLT M 8X40 |
№ | Номер детали | Наименование запчасти | |
- | 252701159904 | STRAIGHT REDUCER | |
- | 253401153204 | SEAT PLUG | |
- | 253405990121 | SET VALVE SEAT RING CONSISTING OF : | |
- | 253405990122 | SET-VALVES-INLET(60 DEG)/EXHAUST | |
- | 254701155325 | GASKET (FOR OIL CAP) | |

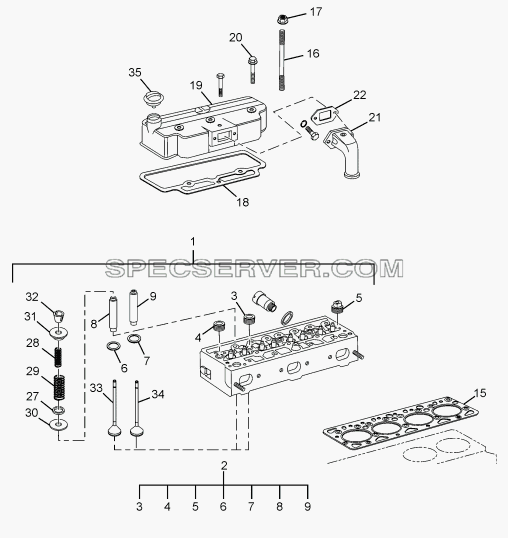

1 | 253401150232 | ASSY.CYL.HD.W.VALES(60 DEG INLET):4SPBS2 | |
2 | 253401150233 | ASSY CYL. HEAD W/O VALES:4SP/497BS-II | |
3 | 16081803009 | PLUG MC 30X15 | |
4 | 16081802401 | PLUG MC 24X15 | |
5 | 3120160061 | SEALING PLUG | |
6 | 252501153433 | VALVE SEAT RING INLET-NORMAL | |
7 | 252501153410 | VALVE SEAT-RING EXHAUST-NORMAL | |
8 | 253405153402 | VALVE GUIDE INLET STD. | |
9 | 253405153415 | VALVE GUIDE EXHAUST STD. | |
15 | 253401155301 | GASKET CYLINDER HEAD | |
16 | 3229900505 | STUD BOLT CYL CRANKCASE | |
17 | 3150380072 | HEX NUT | |
18 | 252701155302 | GASKET CYL HEAD COVER (OFFER) | |
19 | 253401150184 | COVER CYLINDER HEAD | |
20 | 253301153202 | STRETCH PIN | |
21 | 253401153829 | AIR INTAKE ELBOW | |
21 | 253401153830 | AIR INTAKE ELBOW | |
22 | 253301155302 | GASKET | |
27 | 253405159909 | VALVE GUIDE SEAL (INLET) | |
27 | 253405159910 | VALVE GUIDE SEAL (EXHAUST) | |
28 | 253405158701 | VALVE SPRING (INNER) | |
29 | 253405158702 | VALVE SPRING (OUTER) | |
30 | 3529902040 | VALVE SPRING WASHER | |
31 | 253405155101 | LOCK RETAINER VALVE SPRING | |
32 | 3120530127 | VALVE SPRING LOCK HALF | |
33 | 252505129018 | INLET VALVE(60 DEG)-RANE EVL | |
34 | 253405129014 | EXHAUST VALVE | |
35 | 253401150117 | ASSY. CAP (ON CYL. HEAD COVER) |
№ | Номер детали | Наименование запчасти | |
- | 1869910055 | PIN MAIN BEARING SET | |
- | 252303107802 | SEALING RING HALF | |
- | 252503138201 | OIL SLINGER | |
- | 252703138603 | SPACER (OIL SLINGER) | |
- | 253403114801 | CYLINDRICAL PIN | |
- | 885403012523 | KIT, CRANSHAFT SEALING RING HALF CONSISTING OF | |

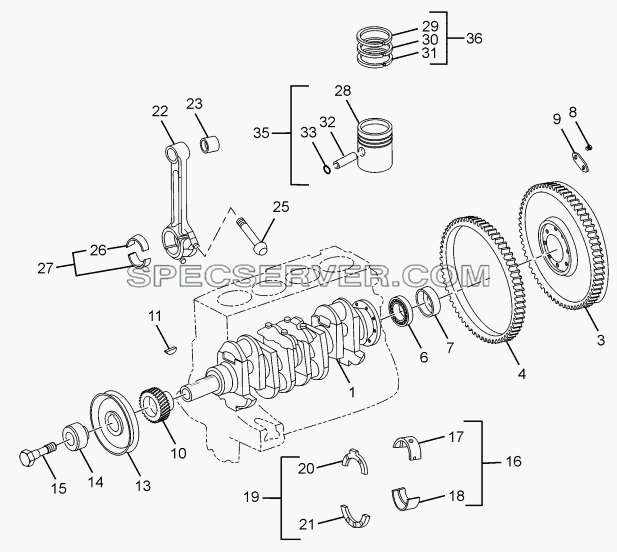

1 | 253403107913 | CRANKSHAFT STD (INTEGRAL) | |
3 | 253403110128 | ASSY. FLYWHEEL WITH RING GEAR | |
4 | 253403115401 | RING GEAR | |
6 | 253403103102 | BALL BEARING | |
7 | 3120310533 | LOCKING RING (IN CRANKSHAFT TO FIX THE BEARING) | |
8 | 3129900301 | BOLT | |
9 | 3129940232 | LOCKING PLATE | |
10 | 3520520003 | CRANK SHAFT GEAR | |
11 | 13650510091 | WOODRUFF KEY 8X13 | |
13 | 253403137016 | PULLEY-CRANKSHAFT | |
14 | 252303138603 | THRUST SPACER | |
15 | 252303133202 | LOCK (V. DAMPER) | |
16 | 885403372534 | SET OF MAIN BEARING W/O THRUST WASHER STD CONSISTING OF : | |
16 | 885403392534 | SET OF MAIN BEARING W/O THRUST WASHER RS I CONSISTING OF : | |
16 | 885403402534 | SET OF MAIN BEARING W/O THRUST WASHER RS II CONSISTING OF : | |
16 | 885403412534 | SET OF MAIN BEARING W/O THRUST WASHER RS III CONSISTING OF : | |
16 | 885403422534 | SET OF MAIN BEARING W/O THRUST WASHER RS IV CONSISTING OF : | |
17 | MAIN BEARING UPPER RS I | ||
17 | MAIN BEARING UPPER RS II | ||
17 | MAIN BEARING UPPER RS III | ||
17 | MAIN BEARING UPPER RS IV | ||
17 | MAIN BEARING UPPER STD | ||
18 | MAIN BEARING LOWER RS III | ||
18 | MAIN BEARING LOWER RS IV | ||
18 | MAIN BEARING LOWER STD | ||
18 | MAIN BEARING LOWER STD | ||
18 | MAIN BEARING LOWERRS II | ||
19 | 885403492534 | SET OF THRUST WASHER STD CONSISTING OF | |
19 | 885403502534 | SET OF THRUST WASHER RS I CONSISTING OF | |
19 | 885403512534 | SET OF THRUST WASHER RS II CONSISTING OF | |
20 | THRUST WASHER UPPER HALF RS I | ||
20 | THRUST WASHER UPPER HALF RS II | ||
20 | THRUST WASHER UPPER HALF STD | ||
21 | THRUST WASHER LOWER HALF RS I | ||
21 | THRUST WASHER LOWER HALF RS II | THRUST WASHER LOWER HALF RS II PISTON AND RING SET | |
21 | THRUST WASHER LOWER HALF STD | ||
22 | 253403150110 | ASSY. CONNECTING ROD W/O BEARING | |
23 | 3520381150 | CON ROD BUSH | |
23 | 885403522534 | CON ROD BUSH SET STD CONSISTING OF : | |
25 | 252503153204 | CONNECTING ROD BOLT (FULLY THREADED) CONNECTING ROD BEARINGS | |
26 | CON ROD BEARING RS I | ||
26 | CON ROD BEARING RS II | ||
26 | CON ROD BEARING RS III | ||
26 | CON ROD BEARING RS IV | ||
26 | CON ROD BEARING STD | ||
27 | 885403432534 | CON ROD BEARING SET STD CONSISTING OF | |
27 | 885403452534 | CON ROD BEARING SET RS I CONSISTING OF | |
27 | 885403462534 | CON ROD BEARING SET RS II CONSISTING OF | |
27 | 885403472534 | CON ROD BEARING SET RS III CONSISTING OF | |
27 | 885403482534 | CON ROD BEARING SET RS IV CONSISTING OF | |
28 | PISTON (STD-I DIA 96.900)M/s GIL BS-II | ||
28 | PISTON STD | ||
28 | PISTON STD | ||
29 | 252503149964 | INTER.STEPPED KEYSTONE RING TOP | |
29 | DOUBLE TRAPEZE RING GR I | ||
30 | 252503149965 | INTER STEPPED COMPRESSION RING | |
30 | NAPIER RING GR II | ||
31 | 252503140355 | ASSY.OIL CONTROL RING GROOVE III CONNECTING ROD | |
31 | ASSY. OIL CONTROL RING | ||
32 | PISTON PIN | ||
32 | PISTON PIN | ||
32 | PISTON PIN | ||
33 | CIRCLIP | ||
33 | CIRCLIP | ||
33 | CIRCLIP | ||
35 | 253403990227 | SET OF BARE PISTON :(ESCORTS) CONSISTS OF | |
35 | 885403682534 | SET OF BARE PISTON 4SPTC STD EURO I & II (NON SLIPPER) CONSISTING OF : | |
35 | 885403732534 | SET OF BARE PISTON 4SPTC STD EURO I & II (SLIPPER) CONSISTING OF : | |
36 | 253403990228 | SET OF PISTON RING (GOETZE):4SP BS:II CONSISTS OF: | |
36 | 885403742534 | SET OF PISTON RINGS STD 4SPTC / 497TC EURO I & II CONSISTING OF : |
