故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板（別売り）を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

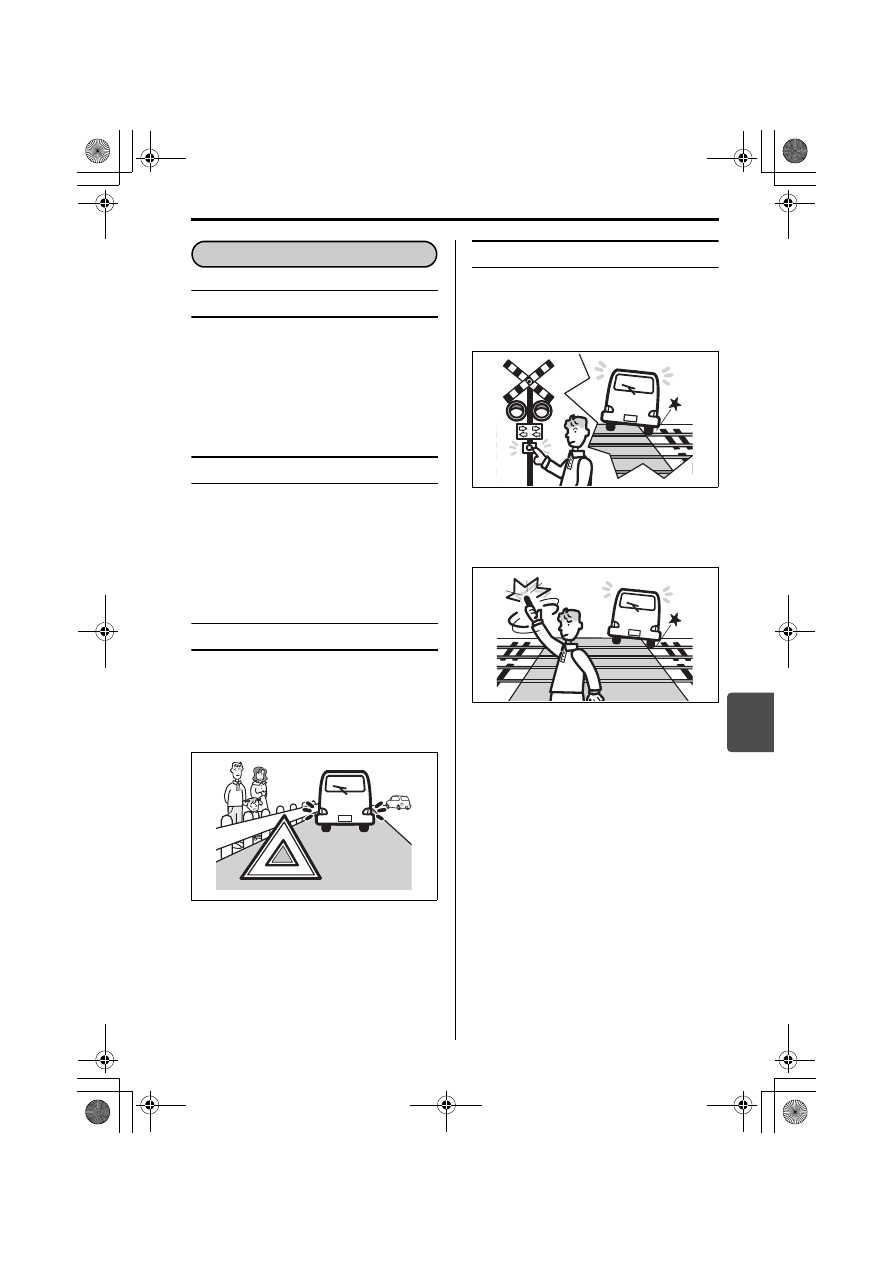

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
（別売り）や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

故障したときは

7

万一のとき/そのほか

7-34

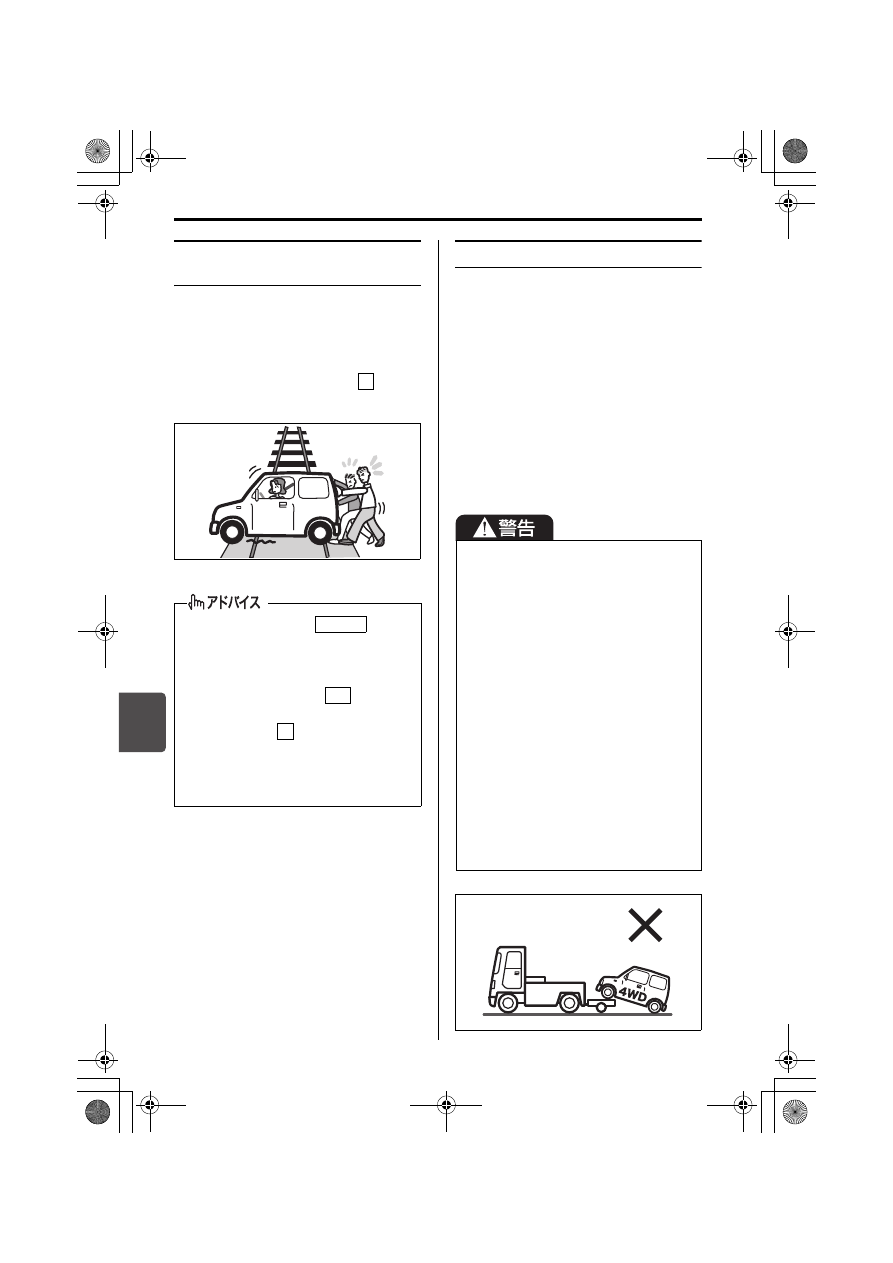

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、セレクトレバーを

 に入れ

ます。

64L70210

けん引してもらうときは



レッカー車でけん引するとき、4WD
車は必ず 4 輪を持ち上げてください。
2WD車は4輪または駆動輪である前輪
を持ち上げてください。



故障車を移動するには、車両運搬車を
利用する方法もあります。



エンジンがかかっていても車が動かな
かったり、いつもと違う音がしたりす
るときは、駆動装置の故障が考えられ
ます。
けん引する前に、スズキ販売店または
スズキ代理店にご連絡ください。

80J1265



エンジンスイッチを

 の位置

で保持してスターターをまわすこと
により、車を動かすことはできませ
ん。



エ ン ジ ン ス イ ッ チ を

に し て ブ

レーキペダルを踏んだ状態でもセレ
クトレバーを

  からほかの位置へ

動かせないときは、4-18 ページの手
順でシフトロックを解除してくださ
い。

N

START

ON

P



レーザーレーダーと単眼カメラ装備
車をけん引するときは、デュアルセ
ンサーブレーキサポート OFF スイッ
チを操作して作動停止（OFF）にし
てください。急にデュアルセンサー
ブレーキサポートが作動して思いが
けない事故につながるおそれがあり
ます。
→ 4-46ページ（デュアルセンサー

ブレーキサポート）



4WD車は、前輪だけまたは後輪だけ
を台車に載せた（車輪が回転できな
い）状態で絶対にけん引しないでく
ださい。車が台車から飛び出すなど
の思いがけない事故につながるおそ
れがあります。また、駆動装置が破
損する原因となります。

7

万一のとき/そのほか

7-35

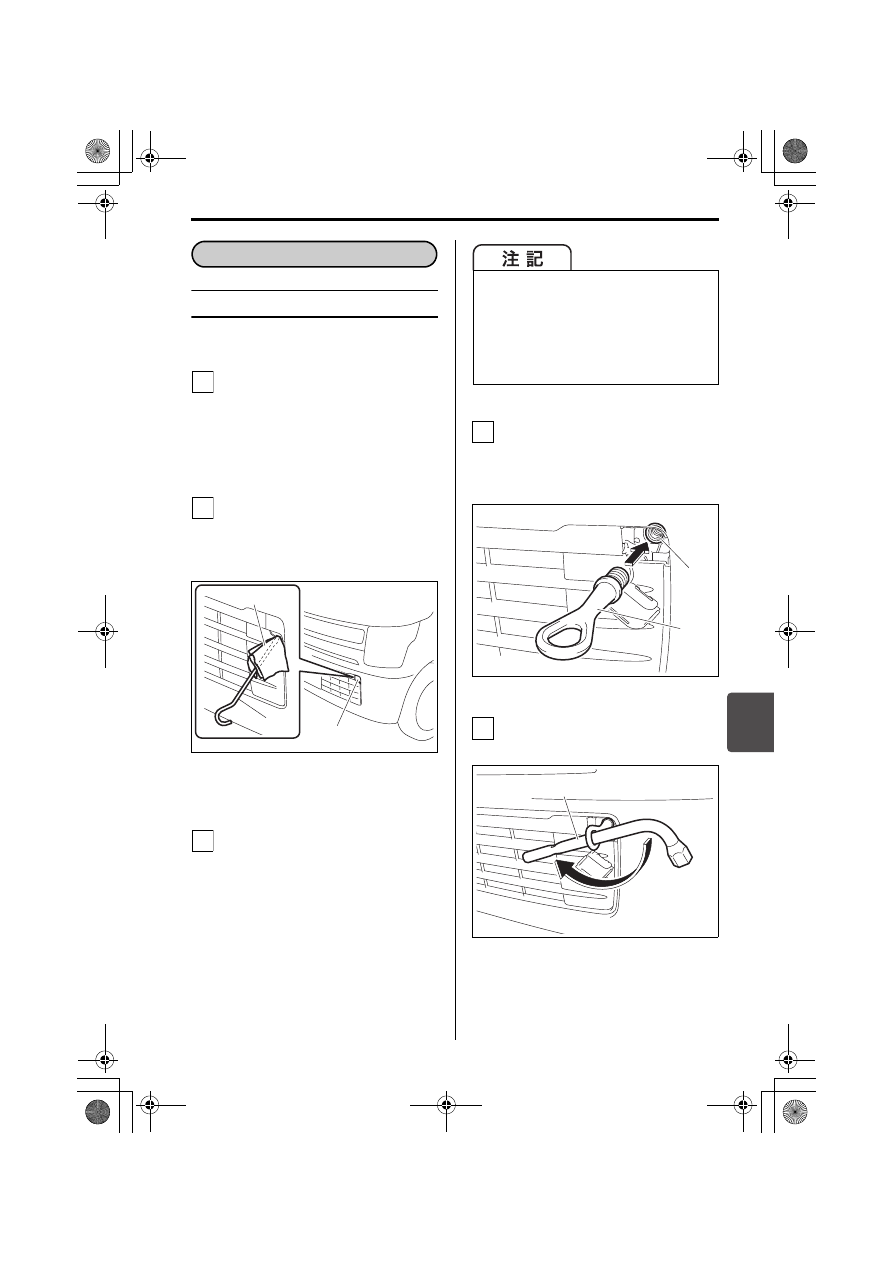

ロープをかける位置は

ロープは、けん引フックにかけます。

工具（ジャッキバー、ホイールナッ
トレンチ、けん引フック）を取り出
します。
→ 7-2 ページ（工具、ジャッキ、

タイヤパンク応急修理セットの
収納場所）

けん引フックカバー（1）の切り欠
き部に、先端に布（2）をかぶせた
ジャッキバー（3）を差し込み、カ
バーをこじって外します。

63R70250



上図は代表例です。お車のタイプによ
り異なります。

けん引フックを差し込めるように、
けん引フックカバーを下側に引きま
す。



カバーには落下防止のひもがつい
ています。カバーが止まる位置ま
でいっぱいに引いてください。

けん引フック差し込み口（4）にけ
ん引フック（5）を差し込み、手で
まわせなくなる程度まで締め付けま
す。

63R70260

ホイールナットレンチ（6）でけん
引フックをしっかり締め付けます。

63R70270

ロープけん引

1

2

(3)

(2)

(1)

3

けん引フックカバーをいっぱいまで引
き下げないと、カバーがバンパーに当
たり、傷つきの原因となります。また、
カバーを勢いよく引いたり、ねじった
りすると、落下防止のひもが破損する
おそれがあります。

4

(5)

(4)

5

(6)

7

万一のとき/そのほか

7-36

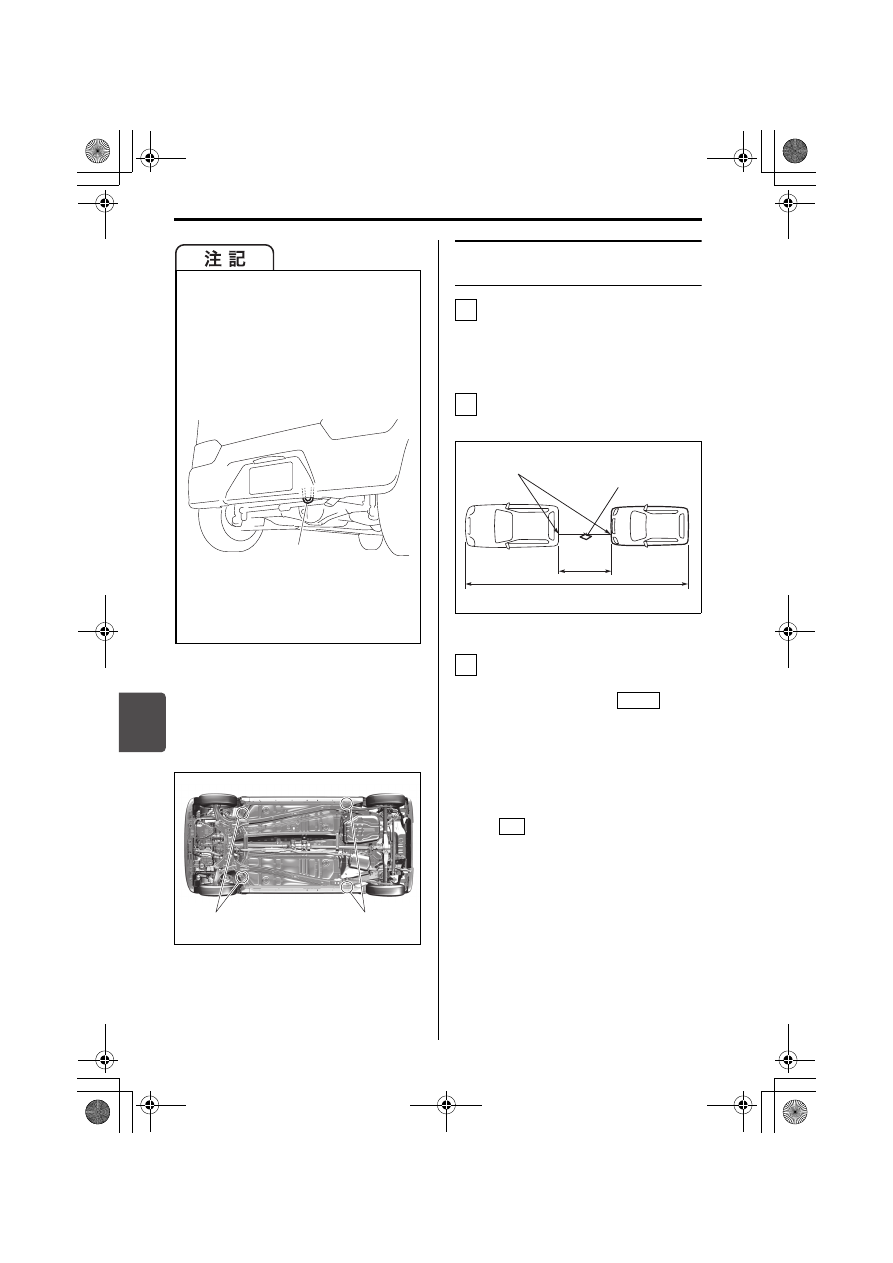

■ 積載車用の取付け穴

積載車などに載せて搬送する場合は、前
輪後部および後輪前部の取り付け穴に
フックをかけます。

63R70290



上図は代表例です。お車のタイプによ
り異なります。

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。



ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布（30cm 平方
以上）を付けます。

64L70250

エンジンはかけたままにします。



エンジンがかからないときは、エ
ンジンスイッチを

（OFF）

以外の位置にします。



ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。



レーザーレーダーと単眼カメラ装
備車は、エンジンスイッチ位置が

 のときは、デュアルセンサー

ブレーキサポートOFFスイッチを
操作して作動停止（OFF）にして
ください。



この車で他車をけん引することはで
きません。



リヤ側に装備されている ※ 印のフッ
クは、船積み専用フックです。けん引
や積載車などで搬送するときには使
用しないでください。フックや車体
が破損するおそれがあります。

63R70280



上図は代表例です。お車のタイプに
より異なります。

(7) 前輪後部の取り付け穴（長穴）
(8) 後輪前部の取り付け穴（長穴）

※

(7)

(8)

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю

3

LOCK

ON

7

万一のとき/そのほか

7-37

セレクトレバーを

 に入れます。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。



後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。



キーを抜いたりエンジンスイッチを

（OFF）の位置にしたりし

ないでください。ハンドルがロック
されてまわせなくなります。



ブレーキ倍力装置が働かないため、
いつもより強めにブレーキペダルを
踏んでください。



パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

（ニュートラル）にできないとき

は、ロープけん引できません。スズキ
代理店や JAF などのロードサービス
事業者にご連絡ください。

故障や鉛バッテリーあがりなどで、エ
ンジンスイッチを

 にしてブレー

キペダルを踏んだ状態でもセレクトレ
バーの位置を

 からほかの位置へ動

かせないときは、4-18 ページの手順
でシフトロックを解除してください。

エンジンがかからない車の運転

LOCK

4

N

N

ON

P

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。



けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。



やむをえずロープでけん引してもら
うときは、トランスミッション保護
のため、速度30 km/h以下、走行距
離30 km以内にしてください。

5

7

万一のとき/そのほか

7-38

処置のしかた

事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。

負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。

事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。

相手方、事故の状況をメモします。

ご購入された販売店や保険会社へ連
絡します。

外傷がなくても医師の診断を
受けましょう

後遺症が出るおそれがあります。

万一、事故が起きたときは

1

2

3

4

5

7-40

8

サービスデータ

8-1

※ 適切なオイルのご使用方法については、2-35 ページの「エンジンオイルの規格／粘

度」をお読みください。0W-16は燃費性能に優れたオイルです。（ターボなし車）



油脂類などの交換時期、規定の冷却水濃度は、

「メンテナンスノート」をご覧ください。



指定外のトランスミッションフルード、ブレーキ液は絶対に入れないでください。

項

目

デ

ー

タ

燃料

使用燃料

無鉛レギュラーガソリン

タンク容量

27 L

エンジンオイル

（※）

グレード

ターボなし車

エクスターF SN 0W-16

エクスターF SN/GF-5 0W-20

エクスターF SL 5W-30

ターボ車

エクスターF SL 5W-30

規定量

オイル交換時

2.4 L

オイル、オイルフィルター同時交換時

2.6 L

トランスミッション

フルード

グレード

スズキCVTF グリーン2

規定量

5.7 L

トランスファー

オイル（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.43 L

リヤデファレンシャル

オイル（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

1.0 L

冷却水

グレード

スズキ純正スーパーロングライフクーラント（青色）

規定量

ターボなし車

3.1 L

ターボ車

3.0 L

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

1.5 L

ブレーキ液

グレード

スズキ純正ブレーキフルード（DOT-3）

サービスデータ

サービスデータ

8

サービスデータ

8-2

※1 リチウムイオンバッテリーの交換または廃棄については、スズキ販売店またはス

ズキ代理店にご相談ください。

※2 点検して限度値に達していたら、ディスクやドラムを新品に交換してください。

なお、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲー
ジによる測定が必要です。スズキ販売店またはスズキ代理店にご相談ください。

項    目

デ    ー    タ

スパークプラグ

タイプ

ターボなし車

NGK: SILKR7F11（イリジウム）

ターボ車

NGK：ILKR7J8（イリジウム）
DENSO：ZXU22HPR8（イリジウム）

電極のすきま

ターボなし車

1.0∼1.1 mm

ターボ車

0.7∼0.8 mm

バッテリー

タイプ

鉛バッテリー

アイドリングストップ
システム非装備車

38B19R

アイドリングストップ
システム装備車

K-42R

リチウムイオン

バッテリー

点検不要（※1）

フロント
ブレーキ

ディスク厚さ

（※2）

ソリッド
ディスク

基準値（新品時）

10.0 mm

限度値

9.0 mm

ベンチレーテッド

ディスク

基準値（新品時）

17.0 mm

限度値

15.0 mm

リヤブレーキ

ドラム内径

（※2）

基準値（新品時）

165 mm

限度値

166 mm

ブレーキペダル

遊び

1∼8 mm

床板とのすきま

96 mm以上〔踏み込み力 300 N（31 kgf）〕

パーキング

ブレーキペダル

踏みしろ

6∼8 ノッチ〔踏み込み力 300 N（31 kgf）〕

8

サービスデータ

8-3

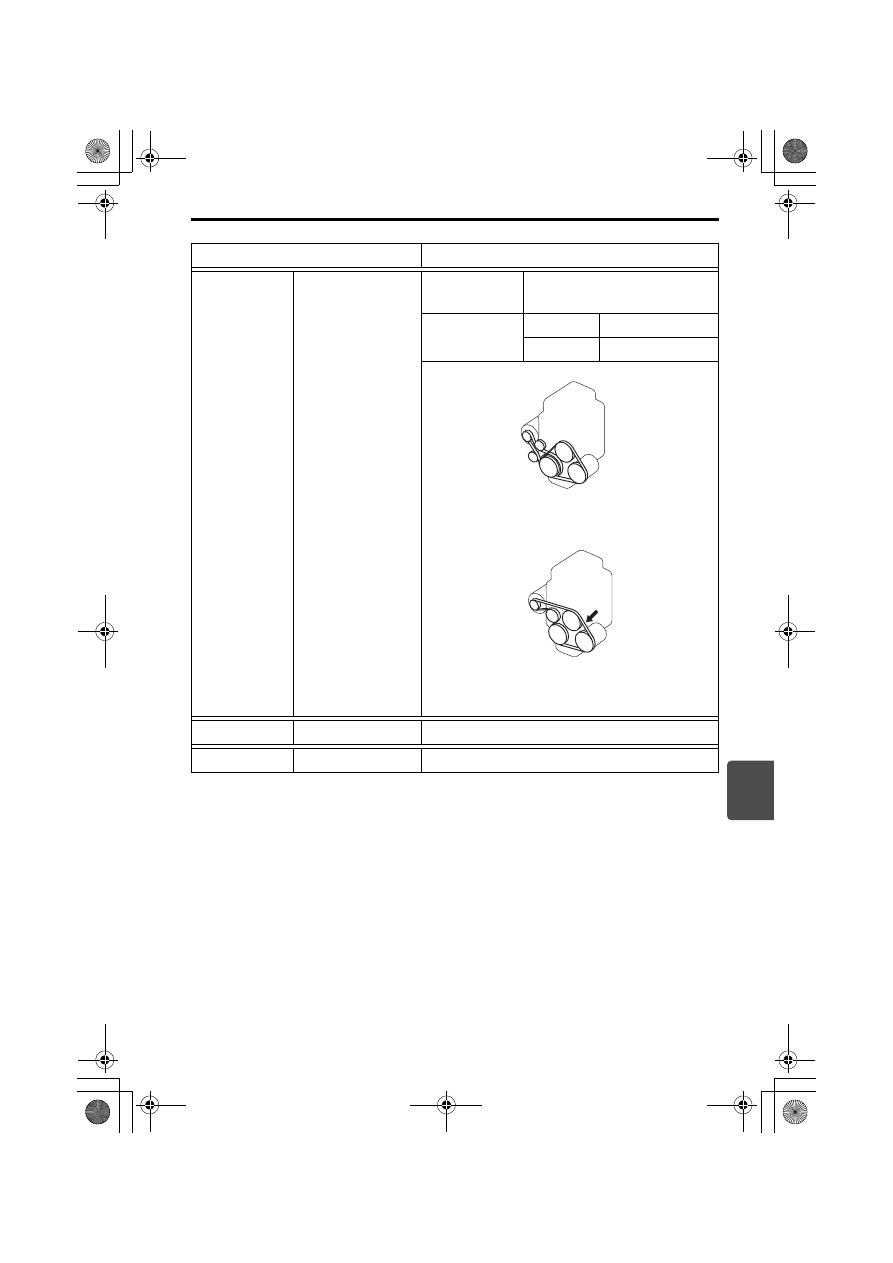

項    目

デ    ー    タ

ドライブベルト

たわみ量

〔100N（10kgf）で

押したとき〕

マイルドハイブ

リッド装備車

自動調整式

マイルドハイブ
リッド非装備車

新品時

3.7∼4.3 mm

再張時

5.2∼6.0 mm

63R80020

50M0167

ハンドル

遊び

0∼30 mm（ホイール外周）

タイヤ

ローテーション

5,000 km走行ごと

マイルドハイブリッド装備車

マイルドハイブリッド非装備車

8

サービスデータ

8-4

■ 電球の容量



交換方法については、参照先の内容をお読みください。



表に記載されている次の電球の場合、点検・交換の際はスズキ販売店またはスズキ代
理店にご相談ください。
※1 非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換と

なります。

※2 LEDヘッドライト車の車幅灯は青色の電球を使用しています。

名称

ワット数（型式）

参照先

ヘッドライト

ハロゲン仕様車

60/55W（H4） 7-26ページ

LED仕様車

（上向きハロゲン仕様車）

上向き

60W（HB3） 7-27ページ

下向き

LED

※1

LED仕様車

LED

※1

車幅灯

標準車

5W（W5W）

（※2） 7-29ページ

スティングレー

LED

※1

方向指示器／
非常点滅表示灯

前面

21W（WY21W） 7-29ページ

側面

フェンダー

5W

※1

ドアミラー

LED

※1

後面

21W（WY21W） 7-29ページ

フォグランプ

LED

※1

制動灯／尾灯

LED

※1

ハイマウントストップランプ

LED

※1

後退灯

16W（W16W） 7-29ページ

番号灯

5W（W5W） 7-30ページ

前席室内灯

10W

荷室室内灯

10W

8

サービスデータ

8-5

■ タイヤ／ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

タイヤの種類

タイヤサイズ

空気圧

標準タイヤ

155/65R14 75S

240 kPa（2.4 kgf/cm

2

）

165/55R15 75V

応急用スペアタイヤ

（別売り）

T125/70D14

420 kPa（4.2 kgf/cm

2

）

タイヤ

適合ホイール

リムサイズ

インセット

取り付けピッチ円直径

（PCD）

155/65R14 75S

14   4 1/2J

45 mm

100 mm

165/55R15 75V

15   4 1/2J

サービスデータ

8-6

8

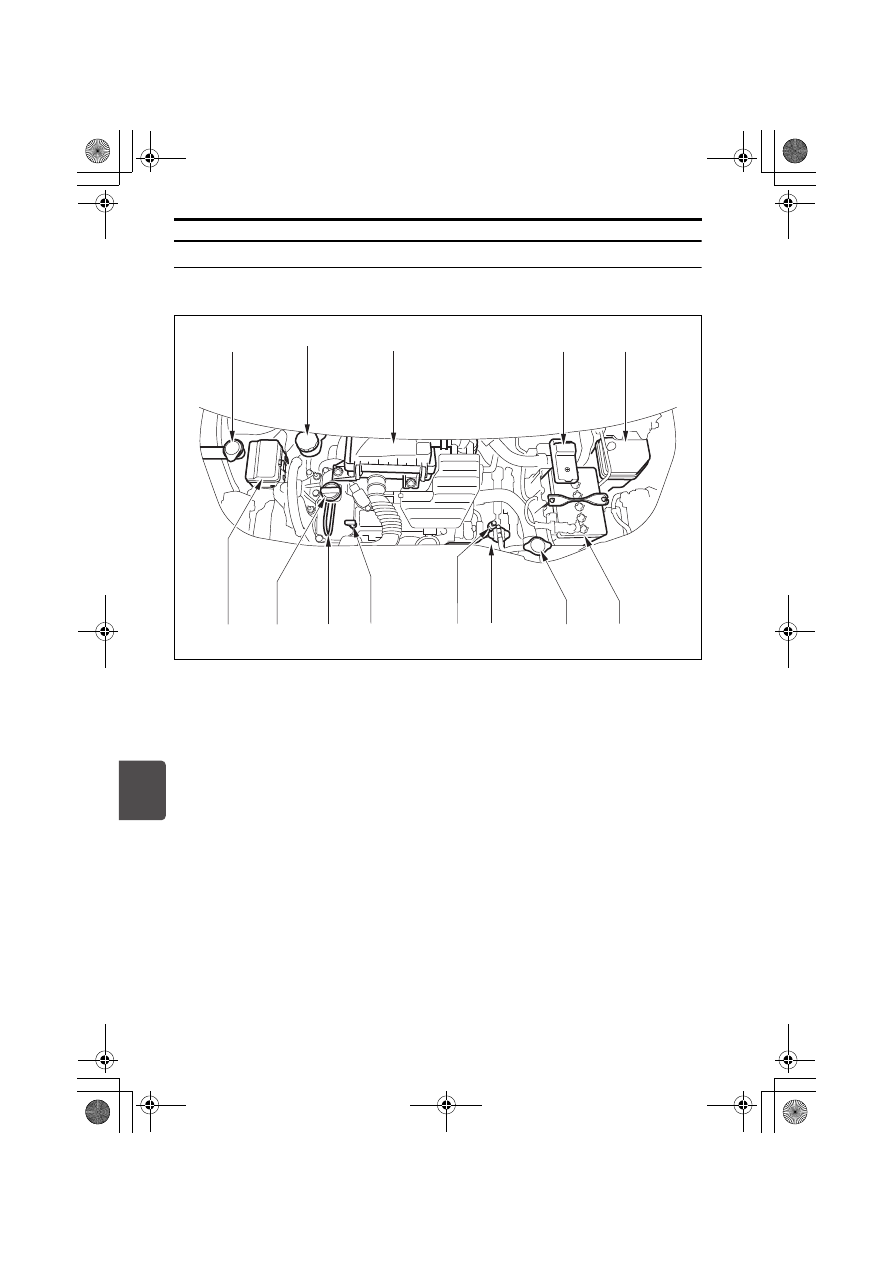

エンジンルームをのぞいて

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

63R80010

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧ください。

（1） ウォッシャータンク
（2） ブレーキフルードリザーバー

 タンク

（3） エアクリーナー
（4） メインヒューズボックス
（5） リレーボックスNo.1
（6） リレーボックスNo.2
（7） エンジンオイルフィラー

 キャップ

（8） ドライブベルト
（9） エンジンオイルレベルゲージ
（10）CVTフルードレベルゲージ
（11）冷却水リザーバータンク
（12）ラジエーターキャップ
（13）鉛バッテリー

(2)

(1)

(3)

(4)

(5)

(13)

(12)

(11)

(9)

(8)

(7)

(6)

(10)

8

サービスデータ

8-7

次の機能は、必ず初期設定してください

こんな機能が設定切替え（カスタマイズ）できます

次の機能の設定切替えについては、スズキ販売店またはスズキ代理店にご相談くださ
い。



キーレスプッシュスタートシステム（タイプ別装備）



アンサーバック機能



エコドライブアシスト照明（タイプ別装備）



ワンタッチ機能（点滅回数）

項目

機能

初期設定が必要なとき

パワーウインドー
→ 3-20ページ

はさみ込み防止機能
→ 3-22ページ

鉛バッテリー端子やヒューズ
（7-20ページ参照）を外す
などしたとき

項目

機能

初期設定

（工場出荷時）

設定切替え時

キーレスプッシュ
スタートシステム
（タイプ別装備）

車室内、荷室、前席／バッ
クドアにある発信機の機能

あり

なし

携帯リモコン電池消耗警告
灯の表示（約15秒間）
→ 3-9ページ

あり

なし

携帯リモコン検出範囲外警
告ブザーの吹鳴（1回）
→ 4-7ページ、
  4-11ページ

なし

あり

アンサーバック機能
→ 3-6ページ

非常点滅表示灯／室内灯に
よる合図

非常点滅表示灯

/室内灯

室内灯のみ

車外ブザーによる合図
（キーレスプッシュスター
トシステム装備車のみ）

あり

なし

セキュリティアラーム
→ 3-17ページ

セキュリティアラーム
モード

警報モード

警報なしモード

リモート格納ミラー
（タイプ別装備）
→ 3-26ページ

ド ア の 施 錠 や エ ン ジ ン ス
イッチ操作による連動動作

あり

なし

8

サービスデータ

8-8

エコドライブアシス
ト照明
（タイプ別装備）
→ 3-67ページ

メーター下部の照明色が青
から緑に変化

あり

なし

アイドリングストッ
プ時間／節約量表示
（タイプ別装備）
→ 3-102ページ

エンジンスイッチを

（OFF）にしたときのアイ

ドリングストップ時間／節
約燃料の表示

あり

なし

エコスコア
（タイプ別装備）
→ 3 - 9 3 ページ、

3-104ページ

エンジンスイッチを
（OFF）にしたときのエコ
スコアの表示

あり

なし

ステータスインフォ
メーションランプ
（タイプ別装備）
→ 3-67ページ

メーター下部の照明色が青、
緑、白に変化

3色変化

青色固定

アイドリングストッ
プ空調
（タイプ別装備）
→ 4-75ページ

エンジン自動停止中のエア
コン設定

標準

燃費優先

快適優先

ワンタッチ機能
→ 3-112ページ

ワンタッチ機能の設定切替
え

あり

なし

ワンタッチ機能の点滅回数
の切替え

3回点滅

1∼4回点滅

項目

機能

初期設定

（工場出荷時）

設定切替え時

LOCK

LOCK

9

さくいん

9-1

4WD車の運転 ･･････････････････ 2-31

ABS

（アンチロックブレーキシステム）

警告灯･･････････････････ 3-75

、

4-37

装置･････････････････････････ 4-35

ACC表示灯 ････････････････････ 3-84

CDプレーヤー･･････････････････ 5-37

ESP

®

･･････････････････････････ 4-32

ESP

®

 OFFスイッチ ･････････････ 4-34

ESP

®

 OFF表示灯 ･･･････････････ 4-35

ESP

®

作動表示灯････････････････ 4-33

EV表示灯 ･･････････････････････ 3-88

IG ON表示灯 ･･･････････････････ 3-83
ISG ･･･････････････････････････ 4-63
ISOFIX ････････････････････････ 3-63
ISOFIX対応チャイルドシート

固定専用金具･････････････････ 3-63

LEDヘッドライト警告灯 ･････････ 3-80

Rポジション警告ブザー ････ 2-27

、

4-22

S（スポーツ）モード表示灯････････ 3-82
SRSエアバッグ警告灯

･･････････････････ 3-43

、

3-55

、

3-74

SRSエアバッグシステム ････2-28

、

3-44

USBソケット ･･･････････････････ 5-16

アームレスト（ひじ掛け）･････････ 5-18
アームレストボックス ･･･････････ 5-14
アイドリングストップ時間 ･･････ 3-103
アイドリングストップシステム ･･･ 4-66
アイドリングストップシステム

OFFスイッチ ･････････････････ 4-74

アイドリングストップシステム

OFF表示灯 ･･･････････････････ 3-85

アイドリングストップ節約燃料 ･･ 3-103
アイドリングストップ表示灯 ･････ 3-84
アクセサリーソケット ･･･････････ 5-17
アシストグリップ ･･･････････････ 5-18
アルミホイール

タイヤ交換の準備 ･････････････ 7-10
タイヤチェーン ･･･････････････ 6-23

アンサーバック機能 ･･････････････ 3-6
アンテナ ･･･････････････････････ 5-35
アンブレラホルダー ･････････････ 5-20

イモビライザー警告灯 ･･･････ 3-79

、

4-5

イモビライザーシステム ･･････････ 4-4
インパネアンダートレー ･･････････ 5-9
インパネトレー ･･････････････････ 5-9

数字

A

C

E

I

L

R

さくいん

さくいん

S

U

ア

イ
