運転する前に/メーター

3-74

3

(23) レーダーブレーキサポートII （RBSII） OFF表示灯

54P000254

•

RBSII OFF スイッチを長押しすると点灯します。

→ 4-57ページ（レーダーブレーキサポートII（RBSII）OFFスイッチ）

•

ESP® OFF 表示灯の点灯中は、RBSII OFF 表示灯も点灯します。

→ 4-45ページ（ESP

®

装備車の取扱い）

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約３秒間点灯した

あと消灯します。

•

次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・RBSII

→ 4-49ページ（レーダーブレーキ サポートII（RBSII））

•

そのほかのブレーキに関するシステム

(24) レーダーブレーキサポートII （RBSII） 作動表示灯

54P000255

•

RBSIIの作動中に点滅します。

→ 4-49ページ（レーダーブレーキ サポートII（RBSII））

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約３秒間点灯した

あとに消灯します。

ON

ON

ON

運転する前に/メーター

3-75

3

(25) フォグランプ点灯表示灯

74P30830

フォグランプが点灯している間、点灯します。

(26) アダプティブクルーズコントロールシステム作動表示灯

68PJ10013

•

アダプティブクルーズコントロールシステムを作動させ、作動待機状態になると点灯
します。

→ 4-29ページ（アダプティブクルーズ コントロール）

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約３秒間点灯した

あとに消灯します。

(27) アダプティブクルーズコントロールシステム車速設定表示灯

68PJ30014

アダプティブクルーズコントロールシステム作動待機中に、車速設定をして、クルーズ
コントロールを作動させると点灯します。

→ 4-29ページ（アダプティブクルーズ コントロール）

タイプ別装備

タイプ別装備

ON

タイプ別装備

運転する前に/メーター

3-76

3

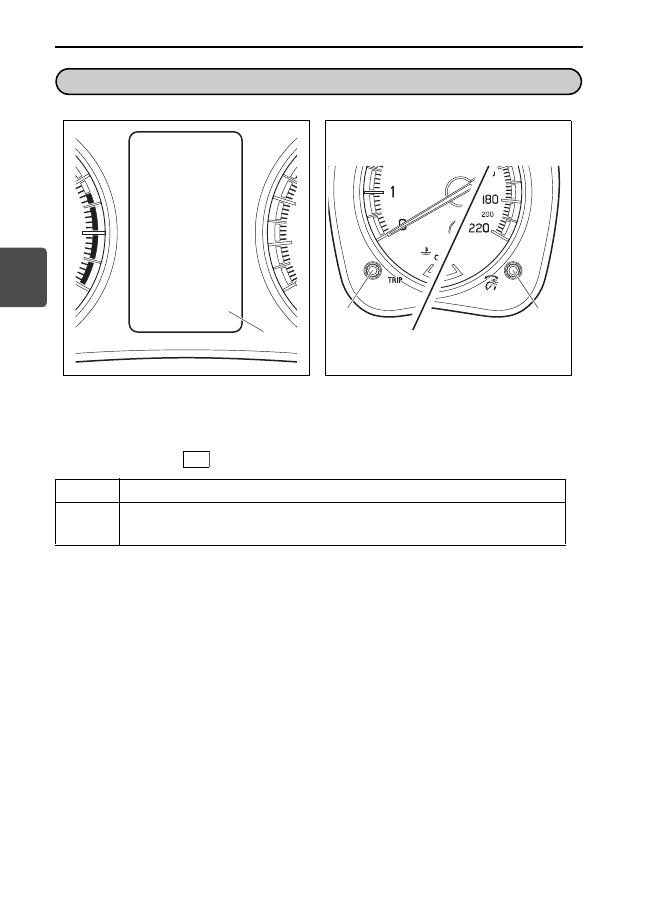

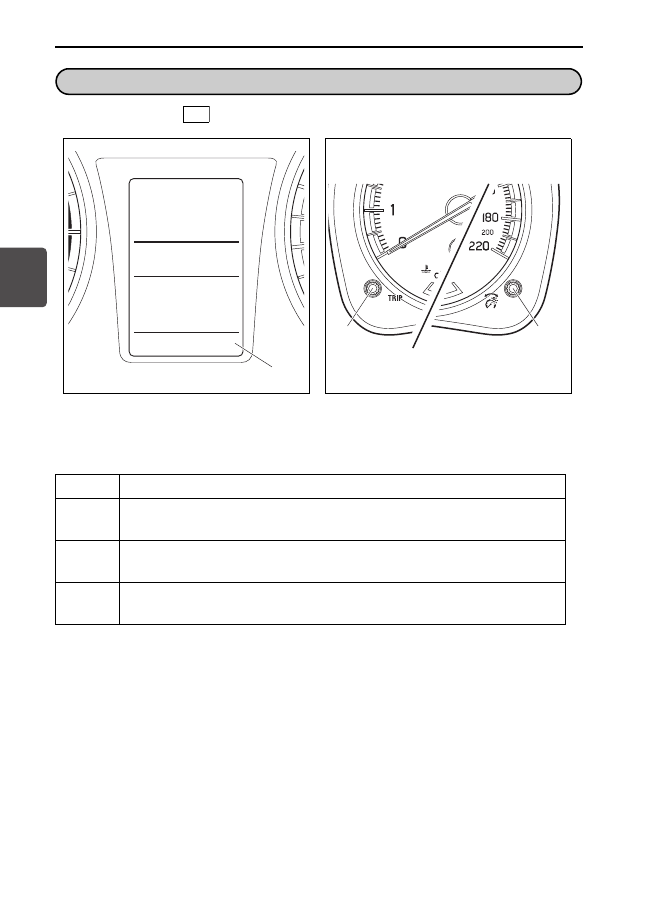

エンジンスイッチを

 にすると、各表示位置に、次の表のいずれかが表示されます。

68PJ30046

68PH02213

(1) マルチインフォメーションディスプレイ (2) トリップノブ

(3) 表示切替ノブ

表示位置

表示される内容

（A）

アダプティブクルーズコントロール画面表示

→ 3-78ページ

（B）

セレクトレバー位置／ギヤポジション／Mモード／Sモード表示

→ 3-78ページ

（C）

携帯リモコン電池消耗警告表示

→ 3-79ページ

マルチインフォメーションディスプレイ（Aタイプ）

ON

(B)

(D)

(E)

(C)

(A)

(1)

(3)

(2)

運転する前に/メーター

3-77

3

（D）

•

トリップメーター（区間距離計）

→ 3-79ページ

•

オドメーター（積算距離計）

→ 3-79ページ

•

瞬間燃費

→ 3-80ページ

•

平均燃費

→ 3-80ページ

•

航続可能距離

→ 3-81ページ

•

照明コントロール表示

→ 3-81ページ

•

エコ運転表示機能

→ 3-82ページ

（E）

外気温

→ 3-82ページ

表示位置

表示される内容

運転する前に/メーター

3-78

3

アダプティブクルーズコント
ロール画面表示

アダプティブクルーズコントロール機能
を使用する際の作動状況／設定画面が表
示位置(A)に表示されます。

→ 4-29ページ（アダプティブクルーズ

コントロール）

セレクトレバー位置／ギヤポ
ジション／ M モード／ S モー
ド表示

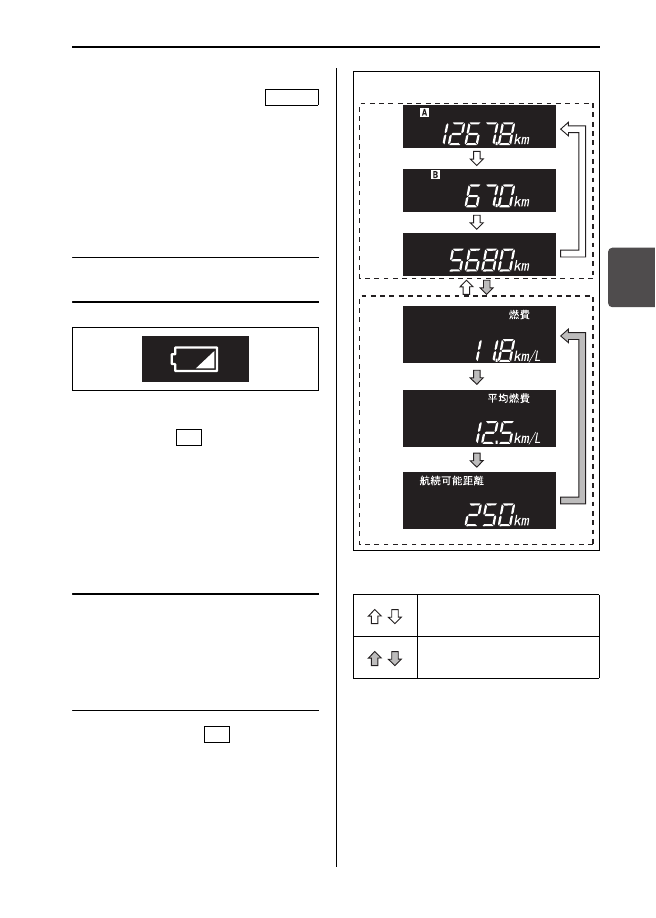

エンジンスイッチが

  のときに、表

示位置（B）に走行状況にあわせて表示
されます。

68PJ30047

■ セレクトレバー位置表示

セレクトレバーの位置が表示されます。
（マニュアルモード時を除く）

→ 4-16ページ（セレクトレバーの各位

置のはたらき）

■ ギヤポジション／

M（マニュアル）モード表示

マニュアルモードのときに、M モード表
示と現在のギヤポジションが表示されま
す。

→ 4-20ページ

（マニュアルモードの使いかた）

アダプティブクルーズコントロール機
能は、以下の条件をすべてみたしてい
るときに使用できます。

•

シートベルトを着用しているとき

•

半ドア警告灯が消灯しているとき

•

パーキングブレーキが確実に解除さ
れているとき

•

ギヤポジションが3速∼6速のとき

•

車速が約40 km/h ∼ 約100 km/hの
とき

•

ESP

®

OFFスイッチが押されていない

とき

(1) セレクトレバー位置表示
(2) ギヤポジション表示
(3) Mモード表示
(4) Sモード表示

ON

(1)

(1)

(2)

(3)

(4)

表示例

マニュアルモード付オートマチック車

運転する前に/メーター

3-79

3

■ S（スポーツ）モード表示

S（スポーツ）モードスイッチがONのと
きに表示されます。
→ 4-19ページ

（S（スポーツ）モードスイッチ）

携帯リモコン電池消耗警告表
示

68PJ30048

携帯リモコンの電池切れが近いと、エン
ジンスイッチを

 にしたときに、表

示位置（C）に約15秒間点灯します。電
池交換のうえ、警告表示をリセットして
ください。
→ 6-10ページ

（携帯リモコンの電池交換）

トリップメーター（区間距離
計）／オドメーター（積算距
離計）／瞬間燃費／平均燃費
／航続可能距離／照明コント
ロール表示／エコ運転表示機
能

エンジンスイッチが

  のときに、表

示位置（D）に次のいずれかが表示され
ます。
また、トリップノブまたは表示切替ノブ
を押すごとに、次のように表示が切替わ
ります。

68PJ30049

CVT車

ON

ON

トリップノブ（1）を押しま
す。

表示切替ノブ（2）を押しま
す。

(a) トリップメーター（区間距離計）A
(b) トリップメーター（区間距離計）B
(c) オドメーター（積算距離計）
(d) 瞬間燃費
(e) 平均燃費
(f) 航続可能距離

(a)

(b)

(c)

(d)

(e)

(f)

表示例

運転する前に/メーター

3-80

3

■ トリップメーター（区間距離

計）

エンジンスイッチが

  のときに、表

示位置（D）に、リセット後の走行距離
が k m 単位で表示されます。（次にリ
セットするまで距離計測は継続されま
す）

•

および

 の2種類の走行距離を同

時に計測できます。

＜使いかたの例＞

：出発時にリセットして、出発

後の距離を計測

：給油時にリセットして、給油後の

距離を計測

•

リセットするときは、表示が「0.0」
になるまでトリップノブを長押ししま
す。

■ オドメーター（積算距離計）

エンジンスイッチが

  のときに、表

示位置（D）に新車時（またはメーター
交換時）からの走行距離の累計が km 単
位で表示されます。（リセットはできま
せん）

■ 瞬間燃費

走行中の瞬間燃費が表示されます。

■ 平均燃費

表示をリセットしてからの平均燃費が表
示されます。

•

リセットするときは、平均燃費の表示
中に表示切替ノブを長押しします。

走行中は表示の切替え操作をしないで
ください。操作に気を取られて、思わ
ぬ事故につながるおそれがあります。

•

表示は、スイッチから手を離したと
きに切替わります。

•

表示される次の値は目安です。実際
とは異なる場合があります。

①瞬間燃費
②平均燃費
③航続可能距離

•

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-66ページ（エンジン警告灯）

ON

A

B

A

B

トリップメーターの最大値は 9999.9
で、そのあと 0.0 にもどります。（距
離計測は継続されます）

•

停車中は値が表示されません。

•

最大表示値は50 です。下り坂などで
燃料カット制御が作動しているとき
でも、それ以上の値は表示されませ
ん

•

燃 費 が 大 き く 変 化 す る 走 行 を す る
と、表示に遅れが発生します。

ON

運転する前に/メーター

3-81

3

■ 航続可能距離

現在の燃料残量で走行できるおよその距
離が表示されます。

•

航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。

•

給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。

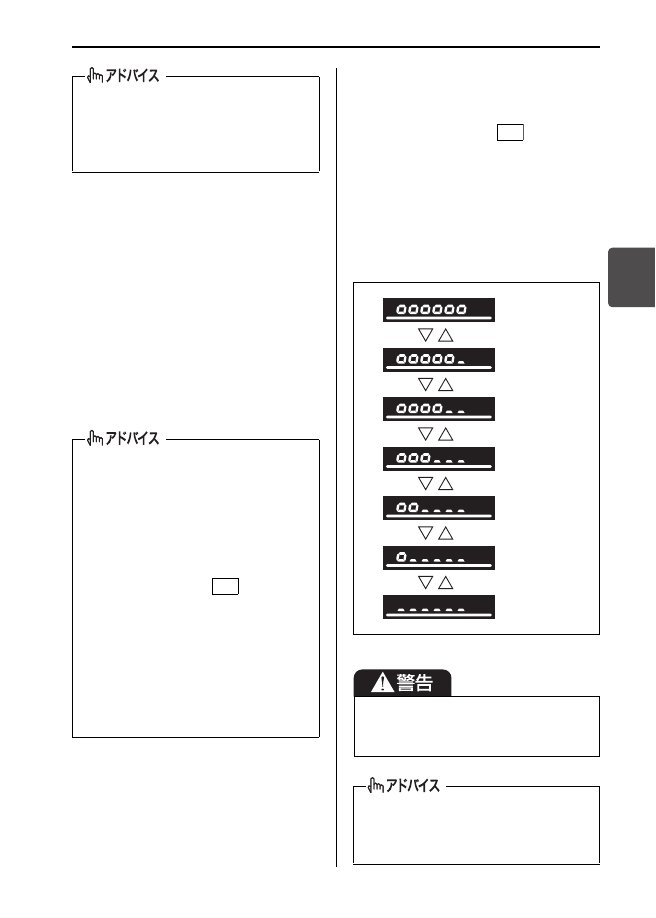

■ 照明コントロール表示

現在設定されているメーターの明るさを
調整できます。

•

エンジンスイッチが

  のときに、

ヘッドライトや車幅灯を点灯させたあ
と、表示切替ノブ（3）を左右に回し
ます。調整の状態は表示位置（D）に
表示されます。

•

連続して調整するときは、ノブをまわ
したままにします。

•

7段階に調節できます。

71L30680

•

リセット後しばらくは、値が表示さ
れません。

•

鉛バッテリーを外すと、平均燃費の
表示はリセットされます。

•

算 出 に 使 用 さ れ る 過 去 の 平 均 燃 費
は、表示される平均燃費とは異なり
ます。

•

鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。

•

エンジンスイッチを

 のままにし

て給油すると、正しい値が表示され
ない場合があります。

•

次のような場合は値が表示されませ
ん。
・バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中

→ 3-65ページ（燃料残量警告灯）

ON

走行中は表示の切替え操作をしないで
ください。操作に気を取られて、思わ
ぬ事故につながるおそれがあります。

鉛バッテリーを外すと記憶が消去され
初期状態にもどりますので、明るさ調
節をやり直す必要があります。

ON

஥ɞȗ

ᴥқఙ࿡ৰᴦ

௠ȗ

運転する前に/メーター

3-82

3

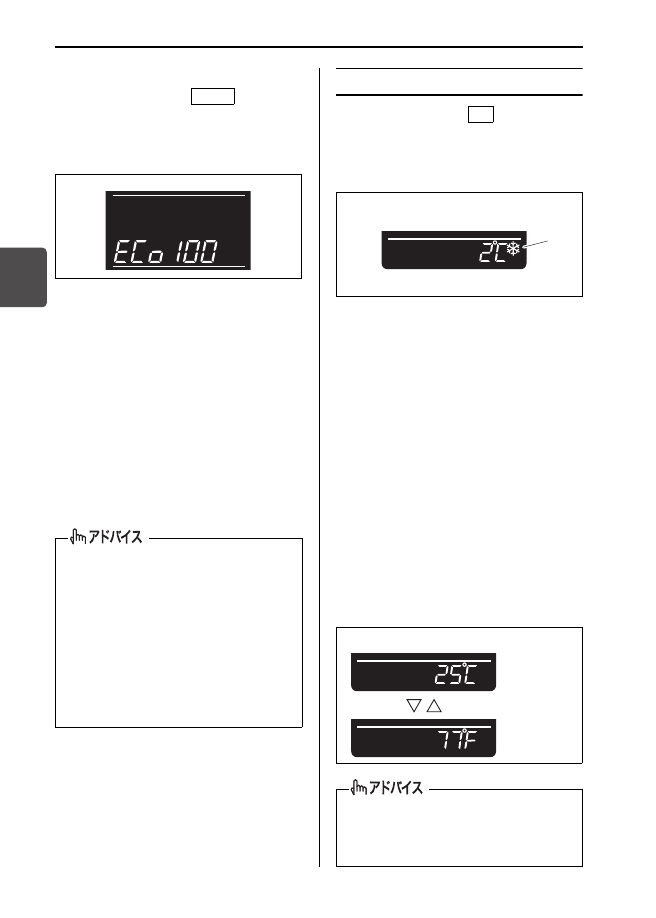

■ エコ運転表示機能

エンジンスイッチを

（OFF）に

すると、エコスコアが一定時間、マルチ
インフォメーションディスプレイの表示
位置（D）に表示されます。

68PJ30050

•

1 回の運転で、燃費効率が良いと判定さ
れ た 割合 から、運 転 内容 を採 点し ま
す。

•

エコドライブの目安としてお使いくだ
さい。

→ 2-31ページ

（エコドライブをしましょう）

•

マニュアルモード使用中は、エコ運転
表示機能が点灯せず、エコスコアが加
算されません。
（マニュアルモード付オートマチック
車）

外気温

エンジンスイッチが

  のときに、表

示位置（E）に外気温が摂氏温度（℃）
または華氏温度（℉）単位で表示されま
す。

68PJ30051

•

外気温が氷点下近くになると、フリー
ズマーク（雪の結晶マーク）が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-15ページ

（雪道を走行するとき）

■ 単位の切替えのしかた

航続可能距離の表示中に、トリップノブ
（2）を 押 し た ま ま、表 示 切 替 ノ ブ
（3）を左右にまわすと、次のように単
位が切り替わります。

68PJ30099

•

メーター内のエコドライブアシスト
照明において緑色に点灯させる走行
を 心 が け る と、高 得 点 が 得 ら れ ま
す。（100 点満点）

•

設定の切替え（カスタマイズ）をす
ると、表示させなくすることもでき
ます。

→ 3-83ページ

（セッティングモード（Aタイプ））

LOCK

表示例

(4) フリーズマーク

鉛バッテリーを外すと記憶が消去され
初期状態にもどりますので、切替え操
作をやり直す必要があります。

ON

(4)

表示例

表示例

ଈ෡ຣ࣊
ᴥқఙ࿡ৰᴦ

ᕜ෡ຣ࣊

運転する前に/メーター

3-83

3

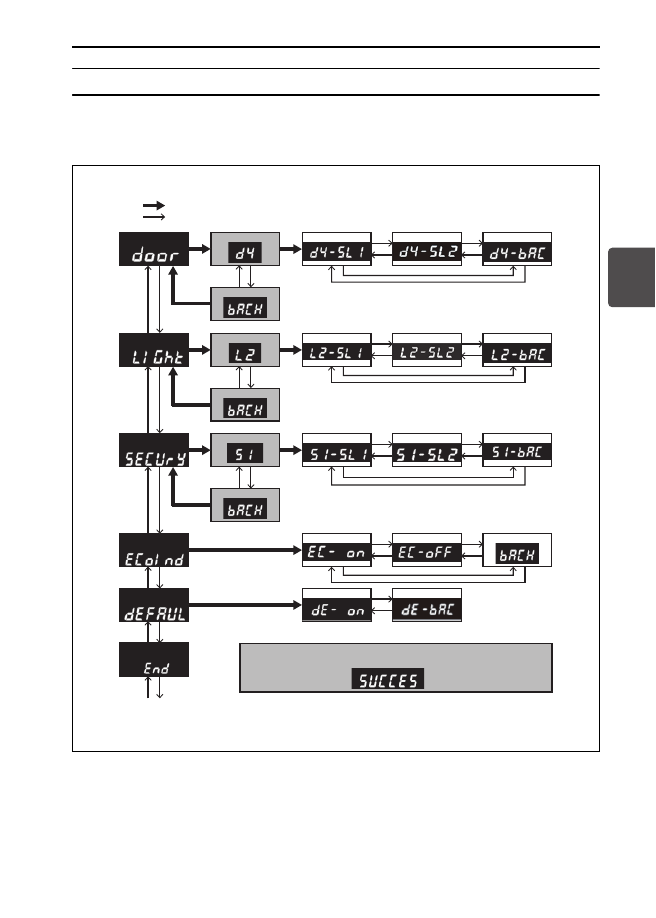

セッティングモード（Aタイプ）

セッティングモードでは、次の設定切替え（カスタマイズ）ができます。

•

お車のタイプにより、設定できる項目は異なります。

68PJ30087

※初期状態（工場出荷時）

ON

ON

Dモード

表示ON

YES

戻る

戻る

戻る

OFF

Aモード

表示OFF

①へ

・最下層の項目で『戻る』を選択すると一つ上の階層に戻ります。

・その他選択項目を選択すると、下記表示が出て一つ上の階層に戻ります。

①ドアロック設定

②ライト設定

③盗難防止機能

④エコスコア表示

⑤工場出荷状態

⑥戻る

車外ブザー設定

レーンチェンジ設定

モード選択

戻る

戻る

戻る

戻る

戻る

･････短押し
･････ノブ回転

※

※

※

※

OFF

運転する前に/メーター

3-84

3

■ セッティングモードへの切替えのしかた

設定の切替えは、エンジンスイッチが

 のときの停車中にできます。（走行中はで

きません）

表示切替ノブを3 秒以上長押ししてセッティングモードに切り替えます。

設定を切り替えたい表示を選択します。

•

表示切替ノブを左右にまわして表示を切り替えます。

設定切替え表示に移動します。

•

表示切替ノブを短押しします。室内ブザーが

ピッ と鳴り、下図（表示例）の

ON設定表示（1）に切り替わります。

68PJ30088

(1) ON設定表示（現在設定中）

(2) OFF設定表示

(3) BACK表示

上図の（1）のように、設定表示の上にSELが表示されている状態が、現在設定中で
あることを示します。

ON

1

2

3

表示例（エコスコアの場合）

(1)

(2)

(3)

運転する前に/メーター

3-85

3

設定を切り替えます。

•

設定を切り替えるときは、表示切替ノブを左右にまわしてONまたはOFFを選択
します。そのあと表示切替ノブを長押しします。室内ブザーが ピッ と鳴り、

「

」と表示されると設定が切り替わり、手順

 の表示にもどります。

•

設定切替えを行なわずに手順

 にもどるときは、BACK 表示（3）を選択して

から、室内ブザーが ピッ と鳴るまでスイッチを長押しします。

続けて設定の切替えをしたいときは、手順

 ∼

 を繰り返します。

•

セッティングモードを終了する場合は、手順

 に進みます。

セッティングモードを終了します。

■ セッティングモードの終了のしかた

表示切替ノブをまわして「

」を選択し、表示切替ノブを短押しします。

•

次のような操作でも終了できます。
・エンジンスイッチを

  ま た は

（OFF）にする

・走行を開始する

4

2

2

5

2

4

6

6

ACC

LOCK

運転する前に/メーター

3-86

3

エンジンスイッチを

 にすると、各表示位置に、次の表のいずれかが表示されます。

68PJ30089

68PH02213

(1) マルチインフォメーションディスプレイ (2) トリップノブ

(3) 表示切替ノブ

表示位置

表示される内容

（A）

外気温

→ 3-88ページ

マルチインフォメーションディスプレイ（Bタイプ）

(A)

(B)

(C)

(D)

(E)

(1)

(3)

(2)

ON

運転する前に/メーター

3-87

3

（B）

•

マルチインフォメーションディスプレイのメッセージ

→ 3-101ページ

•

瞬間燃費／平均燃費／航続可能距離表示

→ 3-91ページ

•

瞬間燃費／平均燃費／5分毎平均燃費／運転1回毎平均燃費

→ 3-91ページ

•

平均車速／5分毎平均車速／走行時間表示

→ 3-93ページ

•

モーション表示

→ 3-94ページ

•

パワー/トルク表示

→ 3-94ページ

•

アクセル/ブレーキ操作表示

→ 3-94ページ

•

照明コントロール表示

→ 3-95ページ

（C）

•

セレクトレバー位置／ギヤポジション／Mモード表示／Ｓモード表示

→ 3-96ページ

（D）

トリップメーター（区間距離計）

→ 3-97ページ

（E）

オドメーター（積算距離計）

→ 3-97ページ

メッセージの種類によってはエンジンスイッチが

 または

（OFF）のと

きでも表示される場合があります。

表示位置

表示される内容

ACC

LOCK

運転する前に/メーター

3-88

3

外気温

エンジンスイッチが

 のときにときに、表示位置（A）に外気温が摂氏温度（℃）

単位で表示されます。

•

外気温が氷点下近くになると、次のメッセージが表示されます。路面が凍結している
おそれがありますので、とくに慎重に運転してください。
→ 6-15ページ

（雪道を走行するとき）

68PJ30052

ON

表示例

運転する前に/メーター

3-89

3

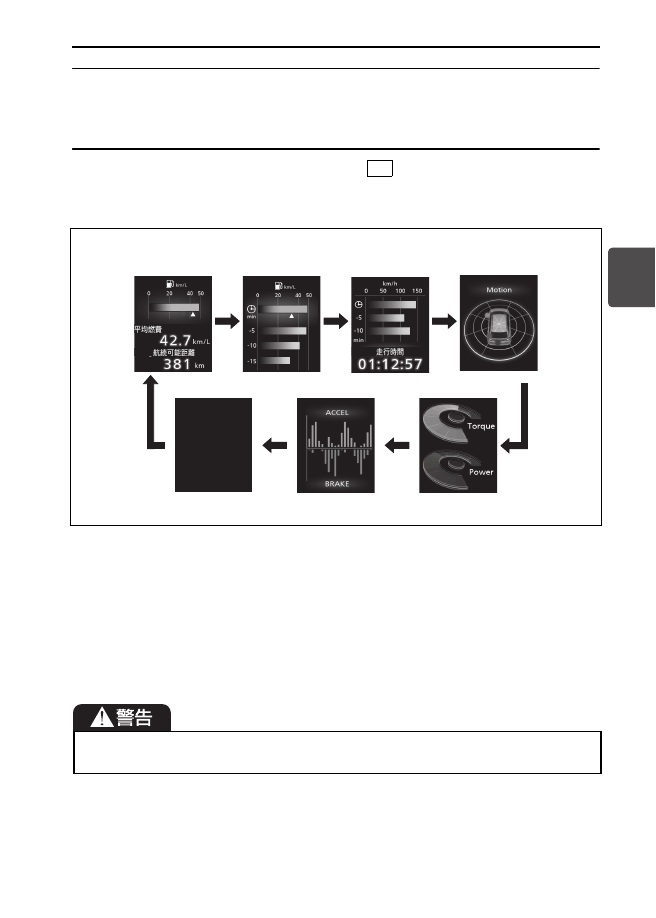

瞬間燃費／平均燃費／航続可能距離表示、瞬間燃費／平均燃費／ 5
分毎平均燃費／運転1回毎平均燃費、平均車速／5分毎平均車速／走
行時間表示、モーション表示、パワー/ トルク表示、アクセル / ブ
レーキ操作表示

メッセージがない場合は、エンジンスイッチが

 のときに、表示位置（B）に次の

いずれかが表示されます。
また、表示切替ノブを短押しすると、次のように表示が切替わります。

68PJ30053

(a) 瞬間燃費／平均燃費／航続可能距離表示
(b) 瞬間燃費／平均燃費／5分毎平均燃費／運転1回毎平均燃費
(c) 平均車速／5分毎平均車速／走行時間表示
(d) モーション表示
(e) パワー/トルク表示
(f) アクセル/ブレーキ操作表示
(g) 表示なし

走行中は表示の切替え操作をしないでください。操作に気を取られて、思わぬ事故
につながるおそれがあります。

ON

(f)

(g)

(e)

(a)

(b)

(c)

(d)

表示例
