運転する前に/SRSエアバッグ

3-58

3

•

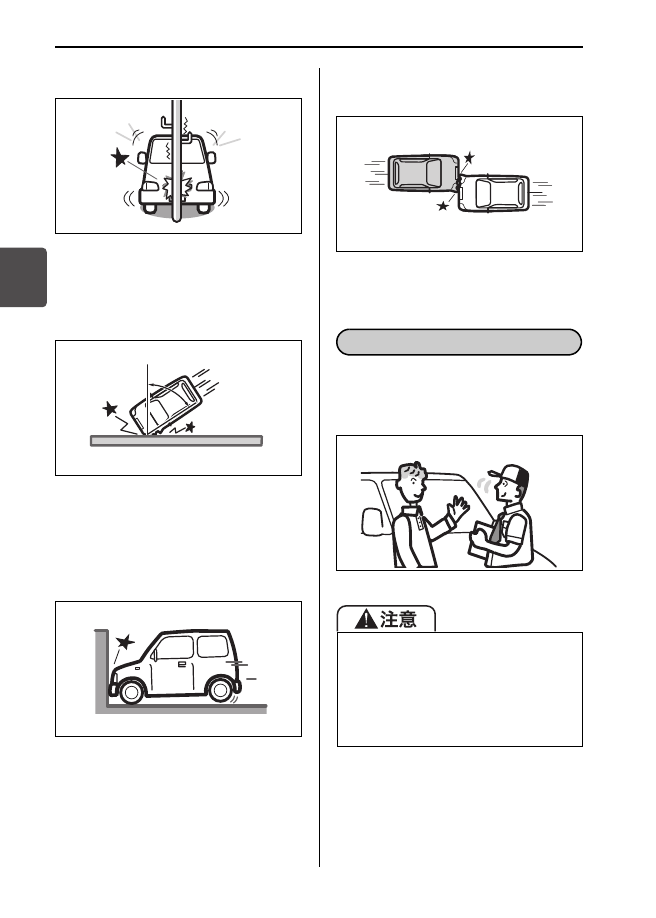

電柱や立木などに衝突したとき

80J104

•

前方約 30゜を超える角度で、コンク
リートの壁やガードレールなどに衝突
したとき

80J105

•

衝突時に変形、移動しないコンクリー
トのような固い壁に正面衝突したとき
であっても衝突速度が約25 km/h以下
のとき

80J106

•

衝突の方向が車両の中心からずれたと
き（オフセット衝突）

80J107

作動していないエアバッグを廃棄すると
きは、決められた手順で作動させてから
廃棄する必要があります。

80J112

ጙ³°āᠯ

エアバッグを廃棄するときや、装備車
を廃車するときは、スズキ販売店また
はスズキ代理店にご相談ください。正
しく取り扱わないと、エアバッグが思
いがけないときにふくらんで、けがを
することがあります。

廃棄と廃車

運転する前に/メーター

3-59

3

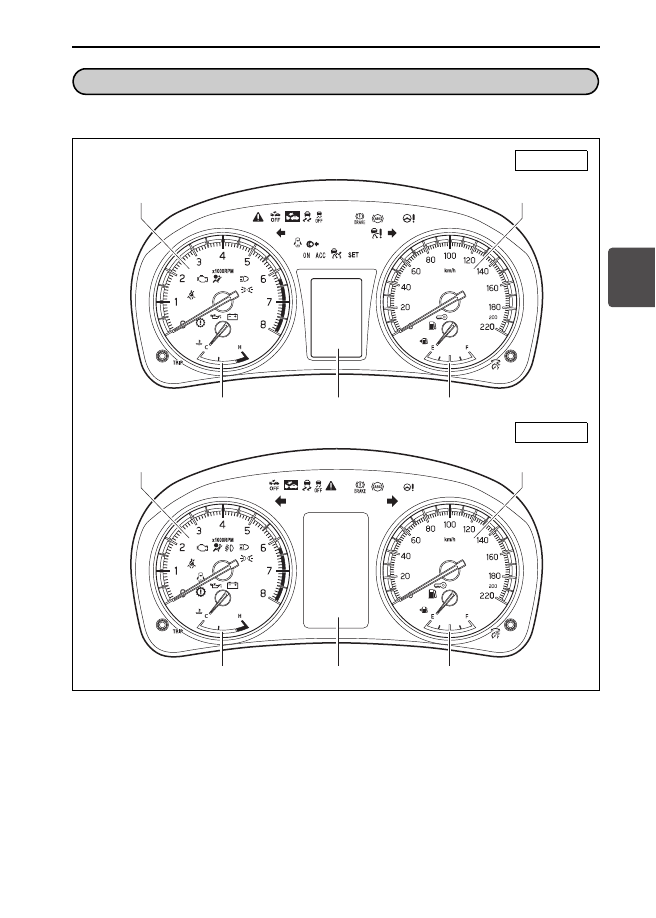

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

68PJ30086

（1）スピードメーター（速度計）
（2）タコメーター（エンジン回転計）
（3）燃料計
（4）水温計
（5）マルチインフォメーションディスプレイ

→ 3-76ページ（マルチインフォメーションディスプレイ（Aタイプ））
→ 3-86ページ（マルチインフォメーションディスプレイ（Bタイプ））

メーター

メーターの見かた

(4)

(3)

(4)

(5)

(3)

(1)

(2)

(1)

(2)

(5)

Aタイプ

Bタイプ

運転する前に/メーター

3-60

3

(1) スピードメーター（速度計）

走行速度がkm/hで示されます。

メーター上部の照明の一部が、次のようになります。

•

通常の走行時は、青色に点灯します。

•

燃費効率が良い運転をしていると判定されると、緑色に変化します。

(2) タコメーター（エンジン回転計）

1分間あたりのエンジン回転速度（回転数）が示されます。

•

車速約10 km/h未満の場合、メーター上部の照明は変化しません。

•

設定の切替え（カスタマイズ）をすると、メーター上部の照明を変化させなくする
ことができます。設定の切替えについては、スズキ販売店またはスズキ代理店にご
相談ください。

•

エンジン保護のため、指針がレッドゾーン（※）に入らないように運転してください。
※エンジンの許容回転を超えていることを示す赤色表示範囲

•

シフトダウンすると、エンジン回転が上がります。とくに注意してください。

エコドライブアシスト照明（Aタイプ）
エコドライブアシスト照明（Bタイプ）（タイプ別装備）

運転する前に/メーター

3-61

3

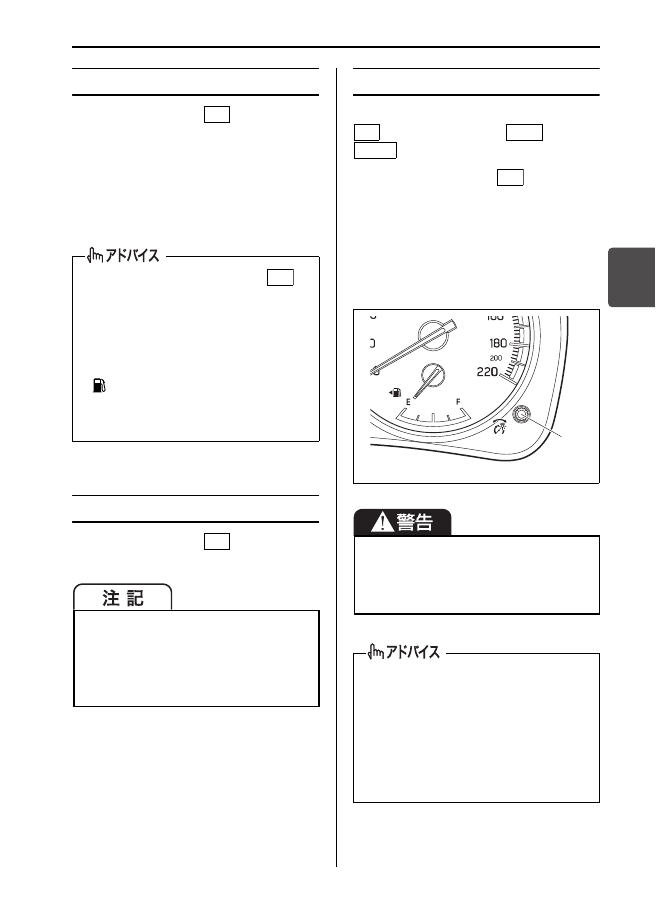

燃料計

エンジンスイッチが

  のとき、燃料

残量の目安が示されます。

•

燃料残量警告灯が点灯したときは、す
みやかに給油してください。

→ 3-62ページ

（警告灯・表示灯の見かた）

水温計

エンジンスイッチが

  のときに、エ

ンジン冷却水の温度が示されます。

メーターの照明

メーターの照明は、エンジンスイッチを

  にすると点灯し、

  または

（OFF）にすると消灯します。

•

エンジンスイッチが

  のときに、

メーター右側の表示切替ノブ（1）を
左右にまわします。調節の状態は、マ
ルチインフォメーションディスプレイ
に表示されます。

•

連続して調節するときは、ノブをまわ
したままにします。

68PH02211

•

給油後は、エンジンスイッチを

 に

してから指針または表示が正しい量を
示すまでに、少し時間がかかります。

•

坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。

•

の左にある印は、給油口（フュー

エルリッド）が助手席側の車両後方に
あることを示します。

指針が H 側に近づいたときは、オー
バーヒートのおそれがあります。ただ
ちに安全な場所に停車してください。
→ 7-30ページ

（オーバーヒートしたときは）

ON

ON

ON

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

•

調節中に、表示切替ノブを5秒以上ま
わさないでいると、マルチインフォ
メーションディスプレイはもとの表
示にもどります。

•

鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。

ON

ACC

LOCK

ON

(1)

運転する前に/メーター

3-62

3

次に示す警告灯・表示灯のメーター内の位置については、1-16ページをご覧ください。

警告灯

(1) ブレーキ警告灯（赤色）

65D477

•

次のような状況になると、エンジンスイッチが

 のときに点灯します。

・ブレーキ液が不足している
・パーキングブレーキをかけている
・ブレーキシステムに異常がある

•

システムが正常で、パーキングブレーキを完全に解除しているときは、エンジンス
イッチを

 にすると約2秒間点灯したあと消灯します。

•

走行中に一時的に点灯しても、そのあと消灯し再点灯しなければ正常です。

•

次のようなときはただちに安全な場所に停車し、スズキ販売店またはスズキ代理店
にご連絡ください。
・パーキングブレーキを完全に解除しても消灯しないときや、走行中に点灯したと

き。ブレーキの効きが悪くなっていることがあります。ブレーキペダルを強く踏
んで停車してください。

・ブレーキ警告灯とABS警告灯が同時に点灯したままのとき。ブレーキペダルを強

く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

•

パーキングブレーキの解除忘れにご注意ください。パーキングブレーキをかけたま
ま走行すると、ブレーキ装置が過熱して、ブレーキが効かなくなるおそれがありま
す。また、室内ブザーが ピピピッ、ピピピッ と鳴り続けます。
→ 4-15ページ（パーキングブレーキ解除忘れ警告ブザー）

警告灯・表示灯の見かた

ON

ON

運転する前に/メーター

3-63

3

(2) シートベルト警告灯

80J221

•

前席の乗員がシートベルトを着用していないと、エンジンスイッチが

  のときに

点灯します。
また、エンジンをかけて走行を開始してから、最初に車速が約 15 km/h 以上になっ
たときに前席の乗員がシートベルトを着用していない場合、シートベルト警告ブザー
が断続的に鳴るとともに、警告灯が点灯から点滅に切り替わります。

•

シートベルトを着用しても、点灯または点滅したままのときは、システムの異常が考
えられます。スズキサービス工場で点検を受けてください。

•

シートベルトを着用すると消灯します。また、警告ブザーが鳴っているときは、ブ
ザーも止まります。

•

警告ブザーはシートベルトを着用しなくても、約 95 秒間鳴り続けたあとに止まりま
す。ただし、警告灯は点滅から点灯に切り替わったまま、エンジンスイッチを
または

（OFF）にするまで消灯しません。

•

助手席側の場合、助手席に乗員がすわっていないときは点灯しません。ただし、助
手席の座面に荷物などを載せていると作動する場合があります。

•

警告灯は運転席側・助手席側兼用です。

ON

ACC

LOCK

運転する前に/メーター

3-64

3

(3) SRSエアバッグ警告灯

80J111

•

次のような場合、エンジンスイッチを

 にしたときに点灯します。

・SRSエアバッグ、シートベルトプリテンショナーが作動
・SRSエアバッグ、シートベルトプリテンショナーの電子制御システムに異常がある

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約 6 秒間点灯した

あと消灯します。

次のような場合、ただちに使用を止め、スズキ販売店またはスズキ代理店にご連絡
ください。万一、衝突したとき SRS  エアバッグまたはシートベルトプリテンショ
ナーが正常に作動せず、重大な傷害を受けるおそれがあります。

•

エンジンスイッチを

 にしても点灯しない

•

エンジンスイッチを

 にしたあと、約6秒間たっても消灯しない

•

運転中に点灯

ON

ON

ON
ON

運転する前に/メーター

3-65

3

(4) 燃料残量警告灯

80J225

•

燃料の残量が少なくなると、エンジンスイッチが

  のときに点灯します。すみや

かに給油してください。
・点灯すると、警告ブザーが ポーン と1回鳴ります。また、そのまま給油しないで

いると、エンジンスイッチを

 にするごとに警告ブザーが鳴ります。

•

システムに異常があると、エンジンスイッチが

 のときに点滅します。スズキサー

ビス工場で点検を受けてください。
→ 3-61ページ（燃料計）

•

給油後は、エンジンスイッチを

  にしてから正しい量を示すまでに、少し時間

がかかります。

•

坂道やカーブなどではタンク内の燃料が移動するため、早めに点灯することがあり
ます。

•

走りかたによって、点灯・消灯が繰り返されることがあります。

ON

ON

ON

ON

運転する前に/メーター

3-66

3

(5) ABS警告灯

80J127

ABS（アンチロックブレーキシステム）の電子制御システムに異常があると、エンジ
ンスイッチが

 のときに点灯します。点灯中はABSが作動しません。スズキサービ

ス工場で点検を受けてください。

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

(6) エンジン警告灯

80J222

•

エンジンの電子制御システムに異常があると、エンジン回転中に点灯します。

•

エンジンの失火を検知すると、エンジン回転中に点灯または点滅します。

•

システムが正常な場合はエンジンスイッチを

  にしたときに点灯し、エンジンが

かかると消灯します。

•

エンジン回転中に点灯・点滅したときは、スズキサービス工場で点検を受けてください。

ABS 警告灯とブレーキ警告灯が同時に点灯したままのときは、ただちに安全な場所
に停車し、スズキ販売店またはスズキ代理店にご連絡ください。ブレーキペダルを強
く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブレーキ
ペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

点灯中はABSは作動しませんが、通常のブレーキとして使用することができます。

点滅したときは、すみやかに停車しエンジンを止めてください。触媒装置が溶損す
るおそれがありますので、次のことに注意してください。

•

枯れ草などの燃えやすいものがない安全な場所に停車する

•

やむをえず走行する場合はアクセルを大きく踏み込む走行をしないで、低速で走行
する

ON

ON

ON

運転する前に/メーター

3-67

3

(7) パワーステアリング警告灯

80J408

電動パワーステアリングシステムに異常があると、エンジン回転中に点灯します。スズ
キサービス工場で点検を受けてください。

•

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

電動パワーステアリングシステムに異常があると、電動パワーステアリングシステ
ムの機能が停止し、ハンドル操作が重くなります。通常より大きな力で操作するこ
とは可能ですが、すみやかにスズキサービス工場で点検を受けてください。

•

駐車するときや停車中に、ハンドル操作を繰り返したり、ハンドルをいっぱいにま
わした状態で長く保持したりすると、ハンドル操作が徐々に重くなることがありま
す。これはシステムの過熱防止のための保護機能であり異常ではありません。しば
らくハンドル操作を控えるとシステムの温度が下がり操作力はもとにもどります
が、このようなハンドル操作を繰り返すと故障の原因となります。

•

すばやいハンドル操作を行なうと、ハンドル付近から擦れるような音が聞こえるこ
とがありますが、異常ではありません。

ON

運転する前に/メーター

3-68

3

(8) 油圧警告灯

80J223

エンジン回転中に、エンジンの内部を潤滑するエンジンオイルの圧力が低下すると点灯
します。

•

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

•

エンジンオイルの量は、オイルレベルゲージで点検してください。点検方法は、「メ
ンテナンスノート」を参照してください。

•

エンジン回転中に点灯したときは、ただちに安全な場所に停車し、エンジンを止めて
スズキ販売店またはスズキ代理店にご連絡ください。

(9) 充電警告灯

80J226

充電系統に異常があると、エンジン回転中に点灯します。

•

システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

•

エンジン回転中に点灯したときは、ベルト切れなどが考えられます。ただちに安全な
場所に停車し、バッテリー保護のためエンジンを止めて、スズキ販売店またはスズキ
代理店にご連絡ください。

点灯したまま走行を続けないでください。エンジンが破損するおそれがあります。

ON

ON

運転する前に/メーター

3-69

3

(10) トランスミッション警告灯

80J219

ATまたはCVTのシステムに異常があると、エンジンスイッチが

 のときに点灯しま

す。スズキサービス工場で点検を受けてください。

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

(11) イモビライザー警告灯

80J216

車体の電子制御システムに異常があると、エンジンスイッチが

 のときに点灯する

ことがあります。スズキサービス工場で点検を受けてください。
→ 4-3ページ（イモビライザーシステム）

(12) 半ドア警告灯

82K274

いずれかのドアが完全に閉まっていないときに点灯します。

•

点灯したままにしていると、走行するごとに警告ブザーが ポーン と1回鳴ります。

警告灯が点灯したまま走行しないでください。ドアが完全に閉まっていない半ドア
状態のときは、走行中にドアが開き思わぬ事故につながるおそれがあります。

鉛バッテリー保護のため、次の条件をすべてみたすと、半ドア警告灯が自動的に消灯
します。（バッテリーセーバー機能）

•

エンジンスイッチが

（OFF）の位置

•

点灯したまま15分が経過

ON

ON

ON

LOCK

運転する前に/メーター

3-70

3

(13) マスターウォーニング

78K049

メーター内のマルチインフォメーションディスプレイにメッセージがあるとき、同時に
点滅する場合があります。
→ 1-22ページ（警告ブザーが鳴ったときは）
→ 3-101ページ（マルチインフォメーションディスプレイのメッセージ）
→ 4-39ページ（アダプティブクルーズコントロールのメッセージ）

•

システムが正常な場合はエンジンスイッチを

 にしたときに、約 2 秒間点灯した

あと消灯します。

(14) アダプティブクルーズコントロールシステム警告灯

68PJ30028

アダプティブクルーズコントロールシステムに異常があると、エンジンスイッチが

 のときに点灯します。スズキサービス工場で点検を受けてください。

→ 4-29ページ（アダプティブクルーズ コントロール）

ON

タイプ別装備

ON

運転する前に/メーター

3-71

3

表示灯

(15) 方向指示器表示灯

72M00170

•

方向指示器／非常点滅表示灯を作動させると点滅します。

•

点滅が異常に速くなったときは、方向指示器／非常点滅表示灯の電球切れが考えられ
ます。
→ 7-24ページ（電球を交換するときは）

(16) ヘッドライト上向き（ハイビーム）表示灯

80J212

ヘッドライトが上向きのときに点灯します。

(17) ライト点灯表示灯

82K096

ヘッドライトや車幅灯が点灯している間、点灯します。

(18) ESP

®

 OFF表示灯

57L30045

•

ESP

®

 OFFスイッチを長押しすると点灯します。

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あとに消灯します。

→ 4-45ページ（ESP

®

装備車の取扱い）

ON

運転する前に/メーター

3-72

3

(19) ESP

®

作動表示灯

79K019

•

トラクションコントロールまたはスタビリティコントロールが作動すると、小刻みに
点滅します。

•

ESP

®

のシステムに異常があると点灯します。

•

システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あとに消灯します。
→ 4-45ページ（ESP

®

装備車の取扱い）

(20) プッシュ表示灯

82K174

セレクトレバーが

 位置で、ブレーキペダルを踏んで点灯したときは、エンジンの始

動が可能です。
→ 4-4ページ（キーレスプッシュスタートシステム）

ON

タイプ別装備

P

運転する前に/メーター

3-73

3

(21) ACC表示灯

82K097

エンジンスイッチが

 位置にあると点灯します。

→ 4-5ページ（電源の切替えのしかた）

(22) IG ON表示灯

82K098

エンジン停止状態で、エンジンスイッチが

 位置にあると点灯します。

→ 4-5ページ（電源の切替えのしかた）

鉛バッテリー保護のため、次の条件をすべてみたして約 60 分が経過すると、自動的
に消灯してエンジンスイッチが

（OFF）位置にもどります。

•

ブレーキペダルが踏まれていない

•

セレクトレバーが

 位置

•

すべてのドアが閉まっている

タイプ別装備

ACC

LOCK

P

タイプ別装備

ON
