Suzuki Escudo (2016 year). Manual japanese - part 20

7

万一のとき/電球切れ

7-24

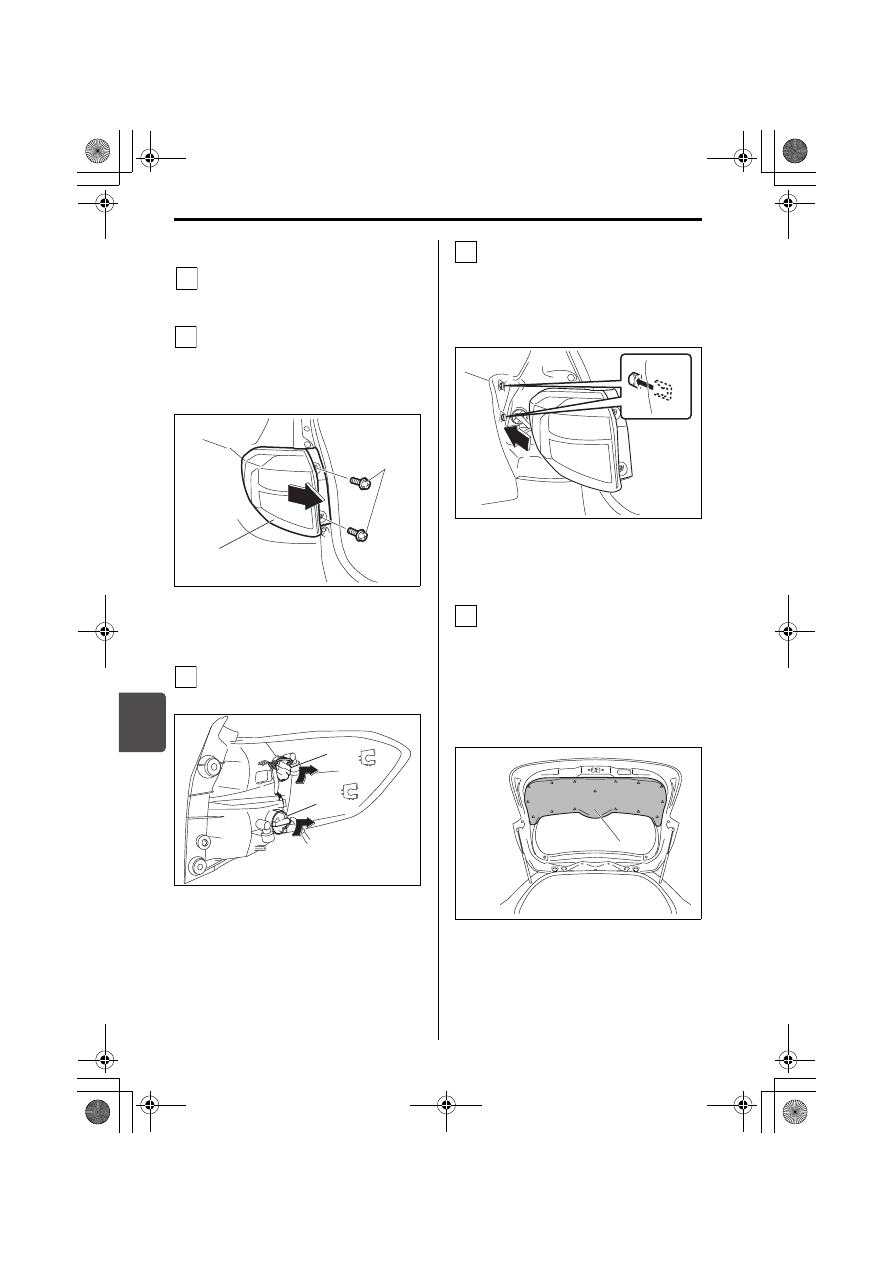

■ リヤコンビネーションランプ

バックドアを開けます。

→ 3-4ページ（バックドア）

ボルト 2 個は、プラスドライバー
（市販品）などで外します。



ランプ本体は、車両の後方へまっ

すぐ引いて外します。

54PJ000140

ソケットを反時計方向にまわして引
き抜きます。

54PJ000102

交換後は、外したときと逆の手順で
もとにもどします。



ラ ン プ 本 体 を も ど す と き は、ク

リップ 2 か所をしっかりとはめ込
んでください。

54P000722

■ 後退灯

バックドアを開け、トリム（1）を
外します。



トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー

（市販品）などを差し込み、指が

入るほどのすきまを開け、すきま
に指を入れて引き外します。

54PJ000103

（1）ボルト
（2）リヤコンビネーションランプ

（3）方向指示器／非常点滅表示灯

（後面、Bタイプ）

（4）制動灯／尾灯のソケット（Bタイプ）

1

2

(1)

(2)

3

(3)

(4)

4

1

(1)

000-取扱説明書.book  24 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/オーバーヒート

7-25

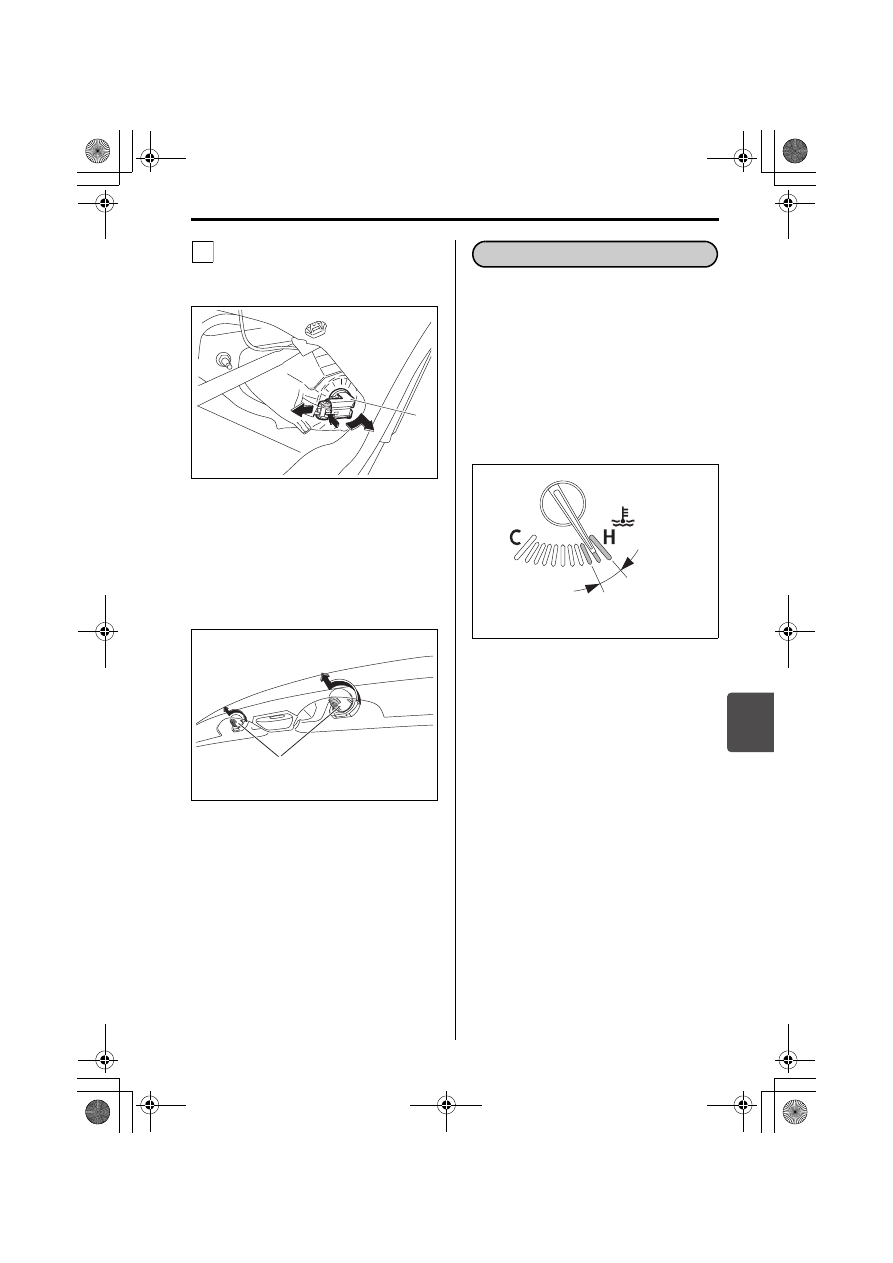

電球を外します。交換後は、外した
ときの逆の手順でもとにもどしま
す。

54PJ000104

■ 番号灯（Aタイプ）

レンズ（1）を反時計方向にまわして外
してから交換します。

54PJ000144

ラジエーターなどの冷却システムによる
エンジンの冷却が間に合わなくなり、冷
却水を適温に保てなくなった状態をオー
バーヒートといいます。
次のようなときは、オーバーヒートです。



エンジンの力が急に落ちた



水温計の指針がオーバーヒート範囲
（赤色表示範囲）に入っている

→ 3-60ページ（水温計）

61M0141

(2) 後退灯（Aタイプ）

2

(2)

(1)

オーバーヒート

オーバーヒートとは

オーバーヒート
範囲

000-取扱説明書.book  25 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/オーバーヒート

7-26

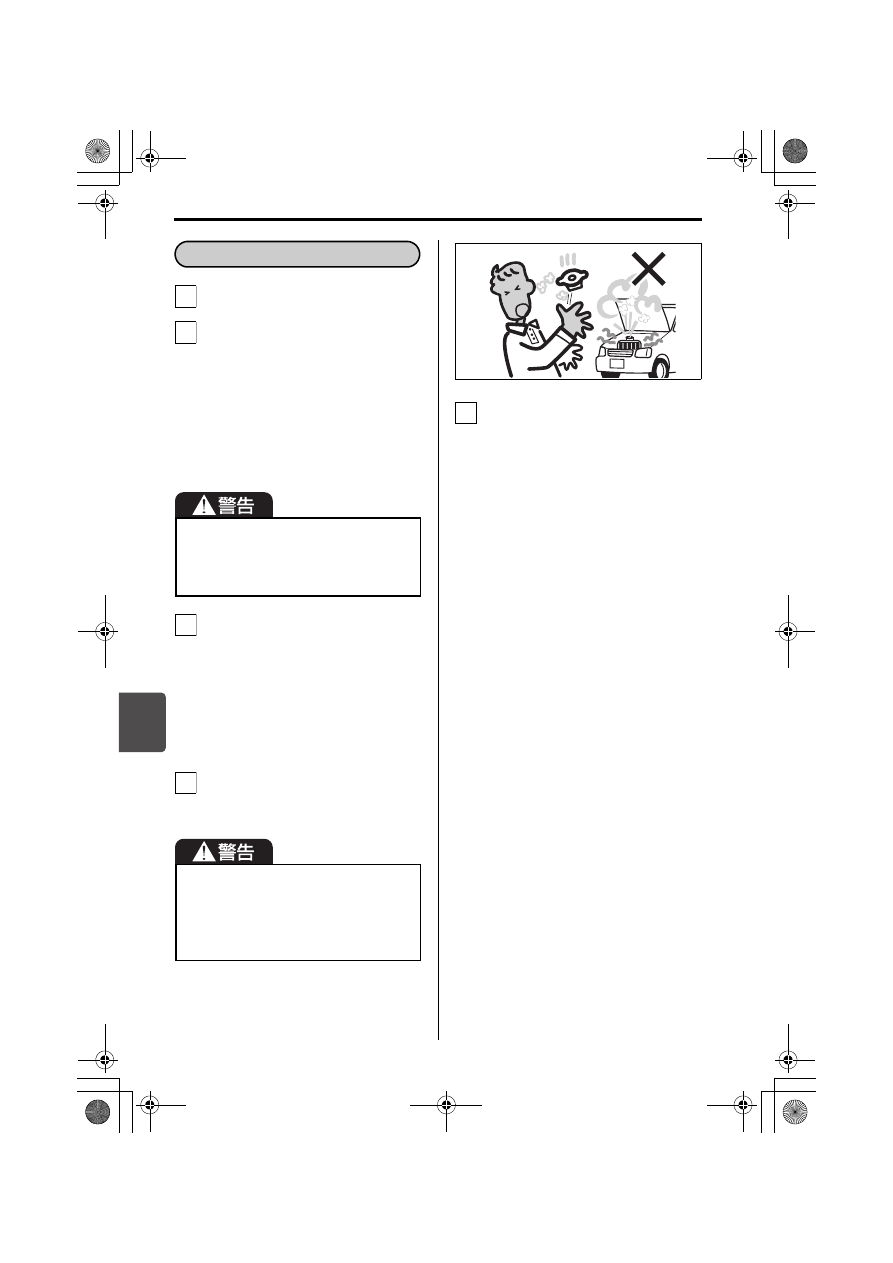

車を安全な場所に止めます。

エンジンをかけたままでボンネット
を開けて、エンジンルーム内の風通
しをよくします。



エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けずに次の手順を行なってくだ
さい。

→ 5-14ページ（ボンネット）

冷却ファンの作動を確認し、水温計
の指針が下がるのを待ってエンジン
を止めます。



冷却ファンが作動していないとき
や、水温計の指針が下がらないと
きは、ただちにエンジンを止め、
スズキ販売店またはスズキ代理店
にご連絡ください。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

80J066

冷却水の量が不足しているときは補
充します。



水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。



冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームから蒸気が立ちのぼっ
ているときは、ボンネットを開けない
でください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

オーバーヒートしたときは

1

2

3

4

5

000-取扱説明書.book  26 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-27



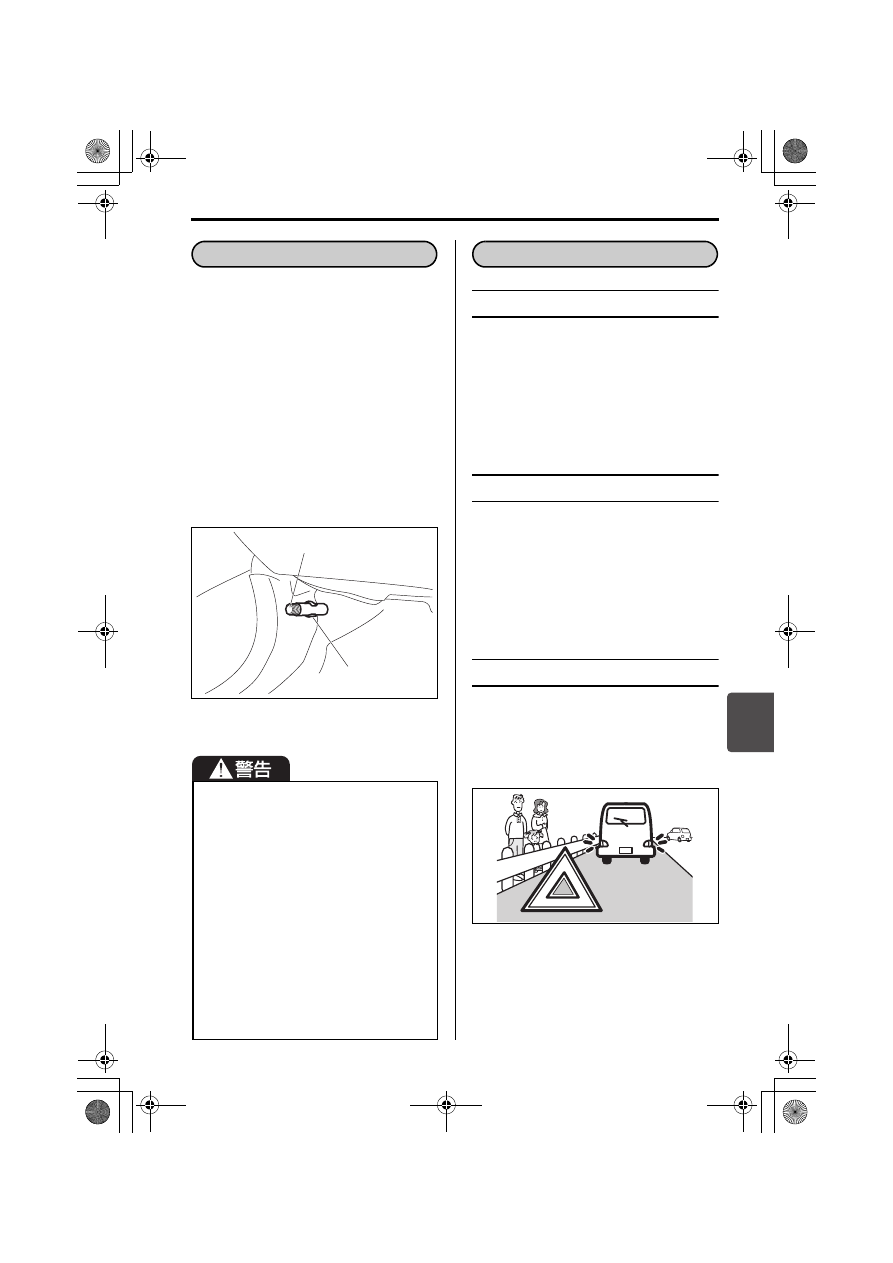

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。



点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。



使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。



発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

61M0234

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板（別売り）を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
（別売り）や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) 発炎筒

(2) ホルダー



お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。



必ずホルダーに保管してください。



点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。



ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。



トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(1)

(2)

故障したときは

000-取扱説明書.book  27 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-28

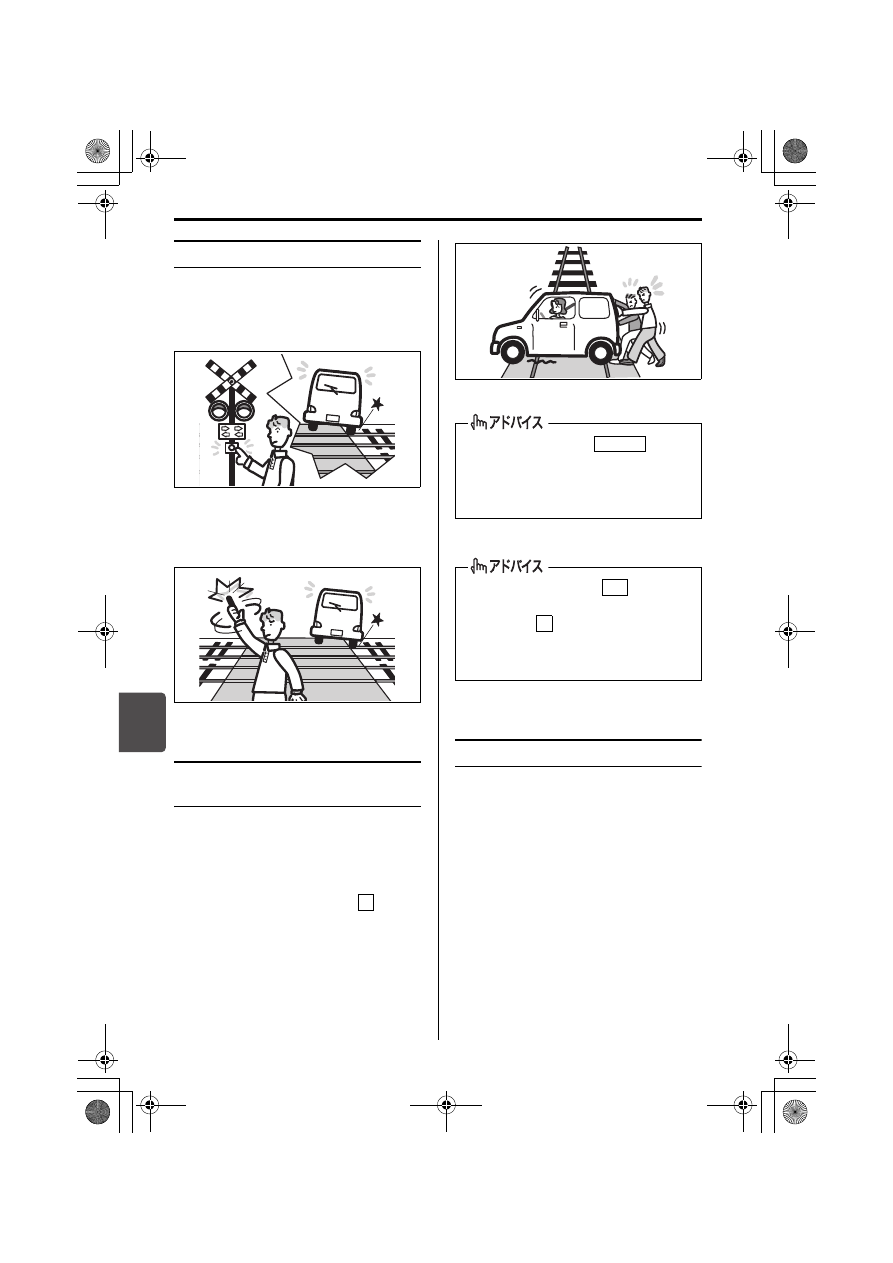

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、セレクトレバーを

 に入れ

ます。

64L70210

けん引してもらうときは



レッカー車でけん引するとき、4WD
車は必ず 4 輪を持ち上げてください。
2WD車は4輪または駆動輪である前輪
を持ち上げてください。



故障車を移動するには、車両運搬車を
利用する方法もあります。



エンジンがかかっていても車が動かな
かったり、いつもと違う音がしたりす
るときは、駆動装置の故障が考えられ
ます。けん引する前に、スズキ販売店ま
たはスズキ代理店にご連絡ください。

N

エンジンスイッチを

  の位置

で保持してスターターをまわすことに
より、車を移動させることはできませ
ん。

エンジンスイッチを

  にしてブ

レーキペダルを踏んだ状態でもセレク
トレバーを

 からほかの位置へ動か

せないときは、4-14 ページの手順で
シフトロックを解除してください。

START

ON

P

000-取扱説明書.book  28 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-29

80J1265

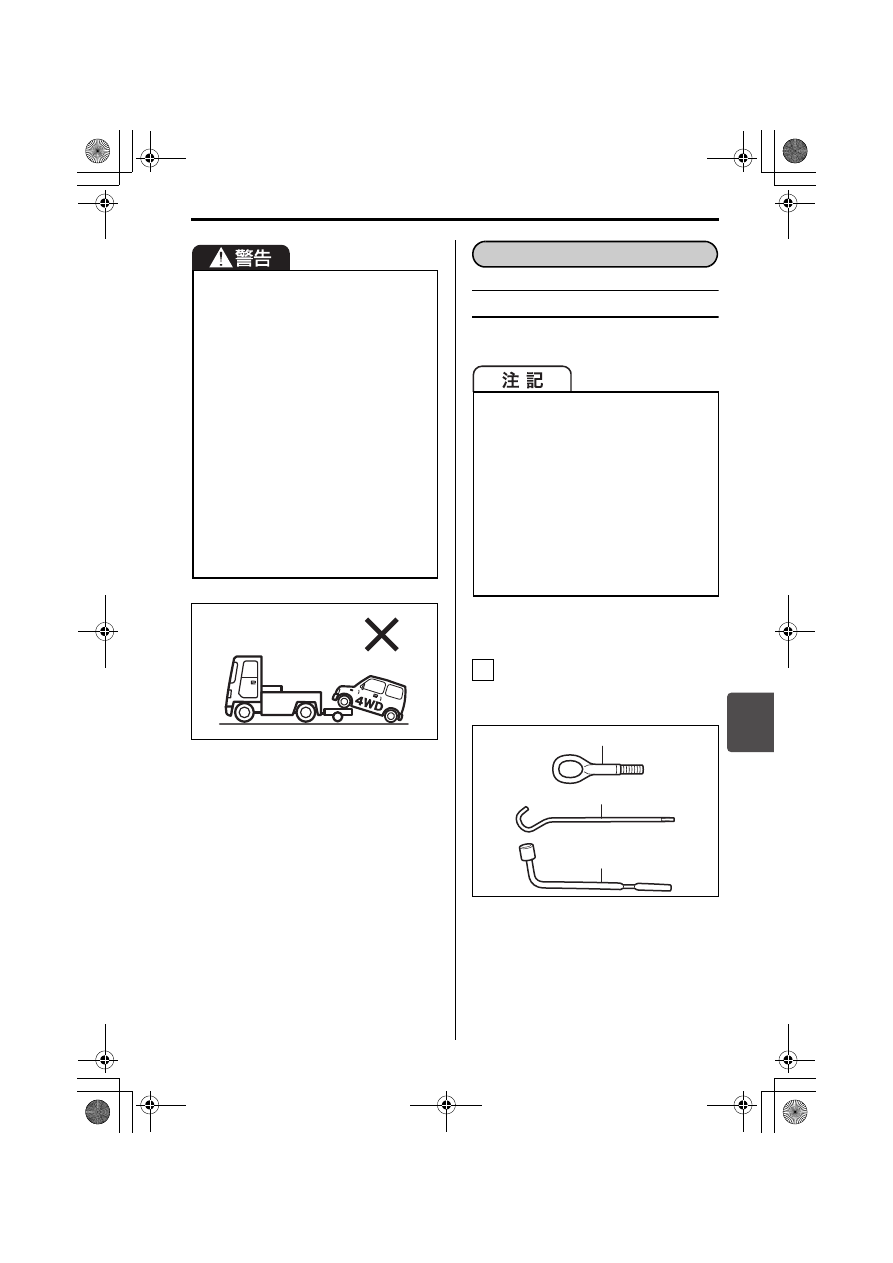

ロープをかける位置は

ロープは、けん引フックにかけます。

■ フロント側

次の工具を、荷室下から取り出しま
す。

−代表例−

54PJ000210



レーダーブレーキサポートII（RBSII）
装備車を、エンジンをかけたままで
けん引する場合は、RBSII OFF  ス
イッチを操作して、RBSII を作動停
止 の 状 態 に し て く だ さ い。急 に
RBSII が作動して思いがけない事故
につながるおそれがあります。

→ 4-48 ページ（レーダーブレー

キ サポートII（RBSII））



4WD車は、前輪だけまたは後輪だけ
を台車に載せた（車輪が回転できな
い）状態で絶対にけん引しないでく
ださい。車が台車から飛び出すなど
の思いがけない事故につながるおそ
れがあります。また、駆動装置が破
損する原因となります。

この車で他車をけん引することはでき
ません。けん引フックは次のようなと
きに使用してください。けん引フック
や車体が破損するおそれがあります。



フロント側は、スタックからの脱出
や車両故障時の短距離移動など、け
ん引されるとき



リヤ側は、スタックからの脱出な
ど、一時的に後ろ側へけん引される
とき、または船積みして搬送する場
合

(1) けん引フック
(2) ジャッキバー
(3) ホイールレンチ

ロープけん引

1

(1)

(2)

(3)

000-取扱説明書.book  29 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-30

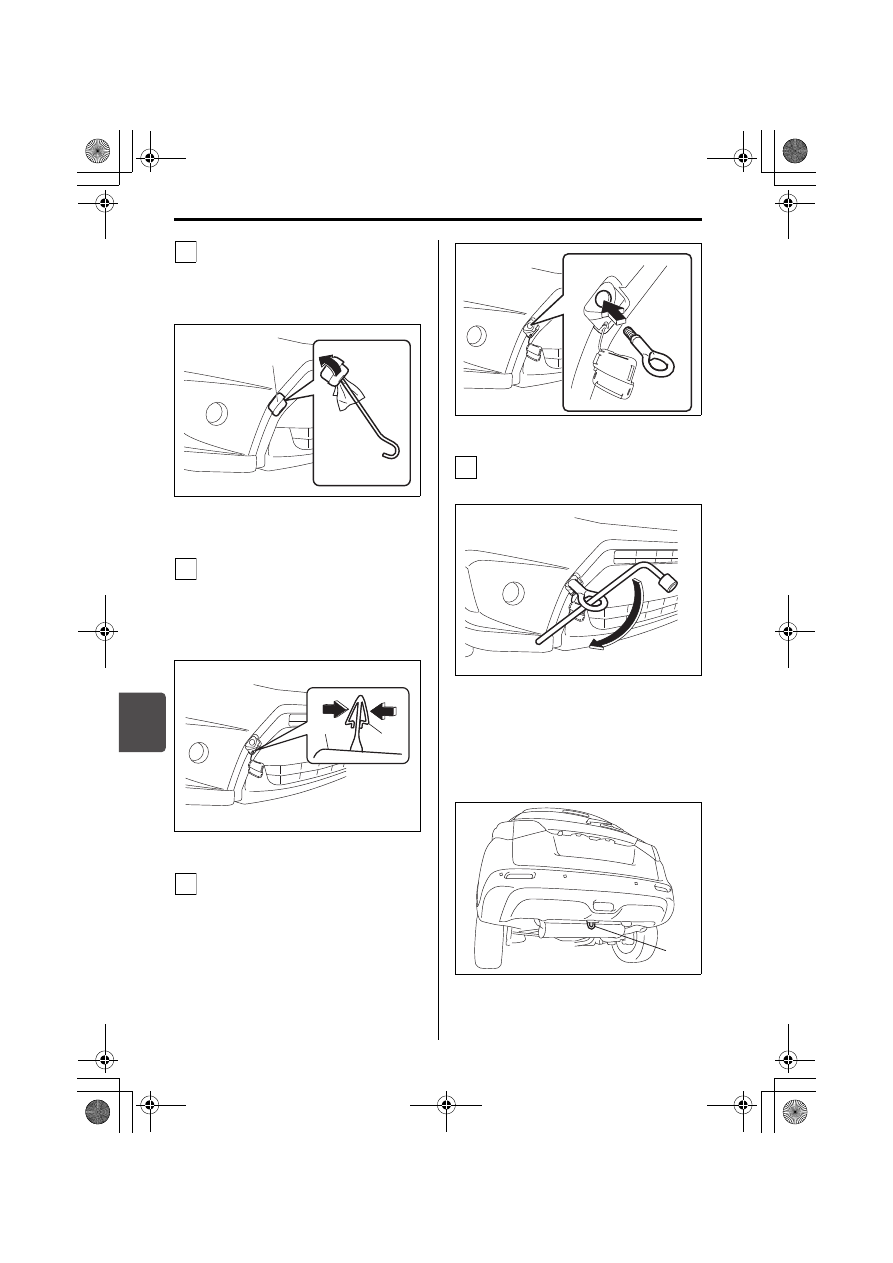

けん引フックカバーの切り欠き部
に、先端に布をかぶせたジャッキ
バーを差し込み、カバーをこじって
外します。

54PJ000077

次の図のように、バンパー内側から
ひもの先端にあるつめ（5）を縮め
てカバーを取り外します。



取り外したカバーは、車内で保管

してください。

54PJ000100

けん引フック差し込み口にけん引
フックを差し込み、手でまわせなく
なる程度まで締め付けます。

54PJ000078

ホイールレンチでけん引フックを
しっかり締め付けます。

54PJ000079

■ リヤ側

この車を一時的に後ろに移動させると
き、または船積みして搬送する場合は、
けん引フックにロープをかけます。

54PJ000080

(4) けん引フックカバー

2

(4)

3

(4)

(5)

4

(6) けん引フック

（けん引または船積みに使用）

5

(6)

000-取扱説明書.book  30 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-31

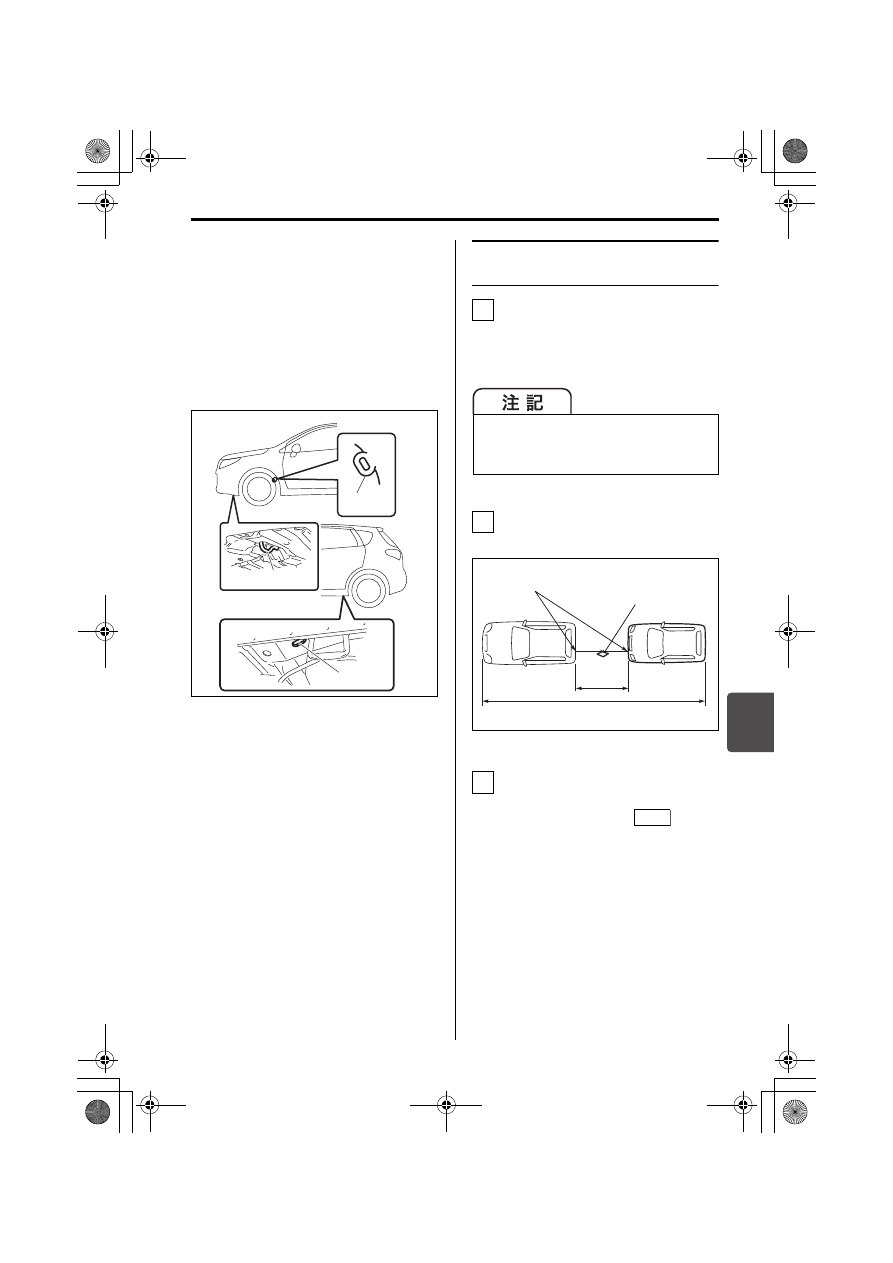

■ そのほかのフックおよび取り

付け穴

積載車に乗せたり、船積みしたりして搬
送する場合は、下図の位置へロープをか
けて固定します。



船積みの場合は、リヤ側のけん引フッ
クも使用します。

−代表例−

54PJ000081

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。



ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布（30cm 平方
以上）を付けます。

64L70250

エンジンはかけたままにします。



エンジンがかからないときは、エ
ンジンスイッチを

  以外の

位置にします。



ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。



レーダーブレーキサポートII

（RBSII）装備車の場合、エンジ
ンがかかっているときは、RBSII
OFF スイッチを操作してRBSIIを
作動停止の状態にします。

→ 4-48 ページ（レーダーブレー

キ サポートII（RBSII））

(7) 前輪後部の積載車用フック
(8) 船積み用フック
(9) 後輪前側の積載車用フックの取り付

け穴（長穴）

(7)

(8)

(9)

けん引中に、ロープがバンパーを傷つ
けるおそれがあるときは、あらかじめ
バンパーを外してください。

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю

3

OFF

000-取扱説明書.book  31 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-32



4WD 車の場合、ALLGRIP（4WD）モードを
AUTO モードに切替えます。

→ 4-22ページ

（ALLGRIP（4WD）モードの

切替え（4WD車のみ））

セレクトレバーを

 に入れます。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。



後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。



エンジンスイッチを

  の位置に

しないでください。ハンドルがロック
されてまわせなくなります。



ブレーキ倍力装置が働かないため、
通常より強めにブレーキペダルを踏
んでください。



パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

故 障 や 鉛バッテリーあがりなどで、
エンジンスイッチを

  にしてブ

レーキペダルを踏んだ状態でもセレク
トレバーを

 からほかの位置へ動か

せないときは、4-14 ページの手順で
シフトロックを解除してください。

エンジンがかからない車の運転は

OFF

4

N

ON

P

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。エンジンブレー
キがまったく効かないため、下り坂で
ブレーキペダルを踏み続けるとブレー
キ装置が過熱して、ブレーキが効かな
くなるおそれがあります。



けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わ
る運転をしないでください。けん引
フックや車体が破損するおそれがあ
ります。



やむをえずロープでけん引してもら
うときは、トランスミッション保護
のため、速度 30km/h 以下、走行距
離30km以内にしてください。

5

000-取扱説明書.book  32 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

7

万一のとき/そのほか

7-33

処置のしかた

事故の続発を防ぐため、ほかの交通
のさまたげにならない安全な場所に
車を移動し、エンジンを止めます。

負傷者がいるときは、医師、救急車
などが到着するまでの間、安全な場
所で応急手当を行ないます。ただ
し、頭部に傷があるときは、そのま
まの姿勢で動かさないようにしてく
ださい。その場合でも、後続事故の
心配があるときは、安全な場所に移
動します。

事故が発生した場所、状況、負傷者
や負傷の程度などを警察官に報告
し、指示を受けます。

相手方、事故の状況をメモします。

ご購入された販売店や保険会社へ連
絡します。

外傷がなくても医師の診断を
受けましょう

後遺症が出るおそれがあります。

万一、事故が起きたときは

1

2

3

4

5

000-取扱説明書.book  33 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-1

※適切なオイルのご使用方法については、2-27 ページの「エンジンオイルの規格／

粘度」をお読みください。



油脂類などの交換時期、規定の冷却水濃度は、「メンテナンスノート」をご覧くださ
い。



0W-20は新車時に充填されている燃費性能に優れたオイルです。



指定外のトランスミッションフルード、ブレーキ液は絶対に入れないでください。

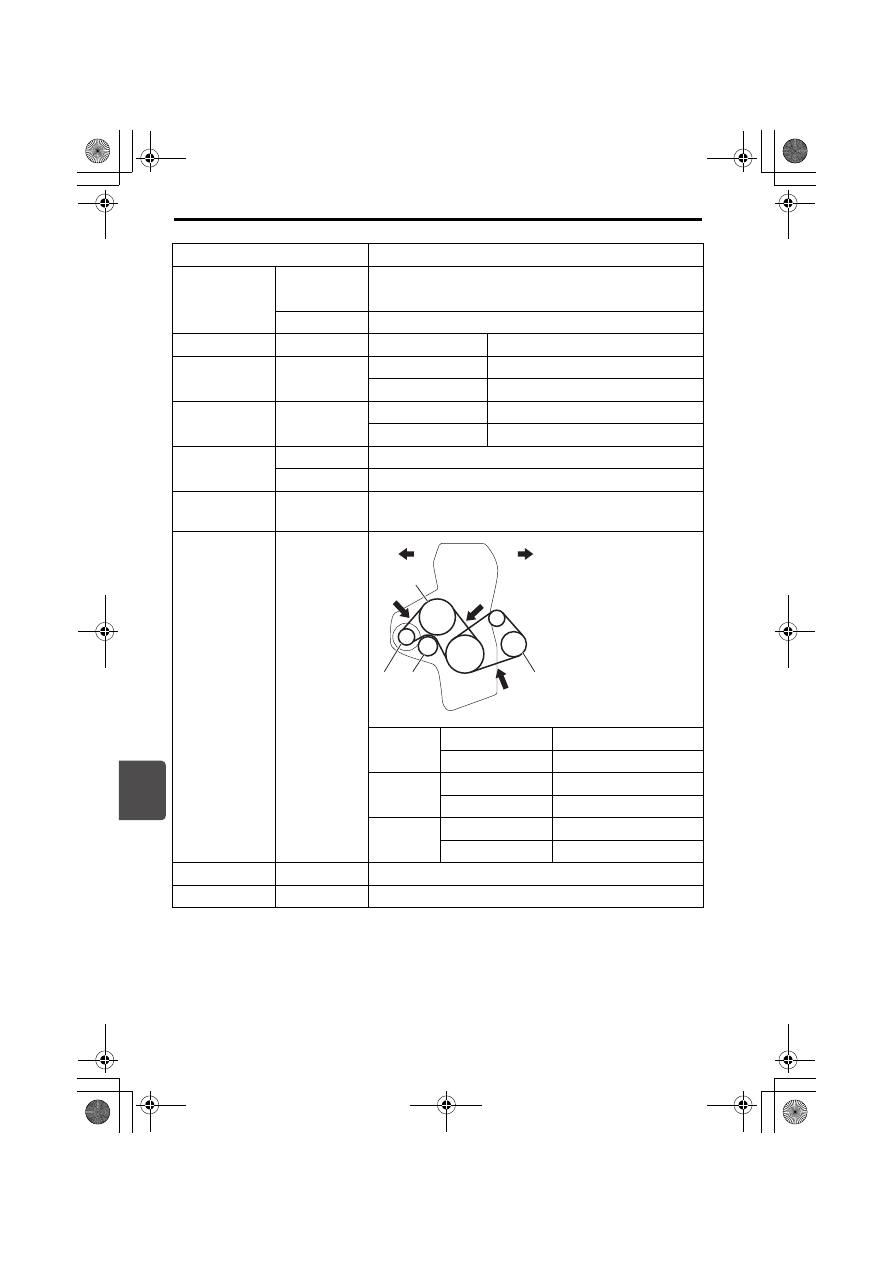

項    目

デ    ー    タ

燃料

使用燃料

無鉛レギュラーガソリン

タンク容量

47L

エンジンオイル

（※）

グレード

スズキエクスターF SN/GF-5 0W-20

規定量

オイル交換時

3.7L

オイル、オイルフィルター同時

交換時

3.9L

トランス

ミッション

フルード

グレード

スズキAT AW-1

規定量

5.8L

トランスファー

オイル（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.93 L

リヤデファレンシャ

ルオイル（4WD車）

グレード

スズキ4輪スーパーギヤオイル 75W-85

規定量

0.8L

冷却水

グレード

スズキ純正スーパーロングライフクーラント（青色）

規定量

6.2 L

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

2.5 L

ブレーキ液

グレード

スズキ純正ブレーキフルード（DOT-4）

サービスデータ

サービスデータ

000-取扱説明書.book  1 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-2

※点検して限度値に達していたら、ディスクを新品に交換してください。なお、点検す

るには、ブレーキ装置の分解とマイクロメーターやキャリパーゲージによる測定が
必要です。スズキ販売店またはスズキ代理店にご相談ください。

項    目

デ    ー    タ

スパークプラグ

タイプ

NGK：SILFR 6A11

（イリジウム）

電極のすきま

1.0∼1.1 mm

バッテリー

タイプ

鉛バッテリー

12Ｖ 60Ah 540A（EN）

フロント
ブレーキ

ディスク厚さ

（※）

基準値（新品時）

22.0 mm

限度値

20.0 mm

リヤブレーキ

ディスク厚さ

（※）

基準値（新品時）

9.0 mm

限度値

8.0 mm

ブレーキペダル

遊び

1∼8 mm

床板とのすきま

59 mm以上〔踏み込み力 300 N（31 kgf）〕

パーキング

ブレーキレバー

引きしろ

4∼9 ノッチ〔操作力 200 N（20 kgf）〕

ドライブベルト

たわみ量

〔100N（10kgf）

で押したとき〕

61MS2A003

(a)

新品時

5.7∼6.4 mm

再張時

6.5∼7.9 mm

(b)

新品時

4.2∼4.8 mm

再張時

4.8∼6.2 mm

(c)

新品時

6∼7 mm

再張時

7∼8 mm

ハンドル

遊び

0∼30 mm（ホイール外周）

タイヤ

ローテーション

5,000 km走行ごと

(3)

(b)

(4)

(1)

(2)

(a)

(c)

(5)

(6)

(1) 車両前方
(2) 車両後方
(3) 発電機
(4) ウォーターポンプ
(5) エアコンコンプレッ

サー

(6) アイドラープーリー

000-取扱説明書.book  2 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-3

■ 電球の容量



表に記載されている次の電球の場合、点検・交換の際はスズキ販売店またはスズキ代
理店にご相談ください。
※非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換となり

ます。

名   称

ワット数（型式）

ヘッドライト

ロービーム

LED

※

ハイビーム

 65W(HB3)

車幅灯

5W(W5W)

方向指示器／非常
点滅表示灯

前面

21W(PY21W)

側面

ドアミラー

LED

※

後面

21W(P21W)

制動灯／尾灯

21/5W(P21/5W)

後退灯

16W(W16W)

番号灯

5W(W5W)

グローブボックスランプ

1.4W

足元照明

LED

※

バニティーミラー照明

3W

前席室内灯

5W

中央室内灯

10W

荷室室内灯

5W

ハイマウントストップランプ

LED

※

フォグランプ

55W(H11)

LEDイルミネーションランプ

LED

※

000-取扱説明書.book  3 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-4

■ タイヤ／ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

標準タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

タイヤサイズ

空気圧

215/55R17 94V

前輪

230 kPa (2.3 kgf/cm

2

)

後輪

230 kPa (2.3 kgf/cm

2

)

タイヤ

適合ホイール

リムサイズ

インセット

取り付けピッチ円直径

（PCD）

215/55R17 94V

17 6 1/2J

50 mm

114.3 mm

000-取扱説明書.book  4 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-5

次の機能は、必ず初期設定してください

こんな機能が設定切替え（カスタマイズ）できます

項目

機能

初期設定が必要なとき

パワーウインドー
→ 3-18ページ

はさみ込み防止機構
→ 3-20ページ

鉛 バ ッ テ リ ー 端 子 や ヒ ュ ー ズ（7 - 2 0
ページ参照）を外すなどしたとき

項目

機能

初期設定

（工場出荷時）

設定切替え時

キーレスプッシュ
ス タ ー ト シ ス テ ム
(※）

キーレスプッシュスタートシ
ステムの各発信機の機能

あり

なし

携帯リモコン電池消耗警告の
表示
→ 3-12ページ

あり

なし

携帯リモコン検出範囲外警告
ブザーの吹鳴
（1回）
→ 4-4ページ、4-6ページ

なし

あり

アンサーバック機能
(※）

→ 3-9ページ

非常点滅表示灯／
室内灯による合図

非常点滅表示灯/

室内灯

室内灯のみ

車外ブザーによる合図

あり

なし

セキュリティアラーム
→ 3-15ページ

セキュリティアラームモード

Dモード

（警報あり）

Aモード

（警報なし）

マ ル チ イ ン フ ォ メ ー
シ ョ ン デ ィ ス プ レ イ

（セッティングモード）

→ 3-61ページ

平均燃費のリセット方法

非連動

給油連動

TRIP A連動

アンサーバック機能の車外ブ
ザーによる合図

あり

なし

足元照明

ドア連動

イルミ連動

OFF

レーンチェンジ機能

あり

なし

セキュリティアラームモード

Dモード

（警報あり）

Aモード

（警報なし）

※印の設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

000-取扱説明書.book  5 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分

8

サービスデータ

8-6

※印の設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

オートライトシステム
（※）
→ 3-74ページ

ライトセンサーの感度

―

感度切替え

雨連動オートライト機能

大雨連動

オートワイパー

連動

（小雨連動）

オートワイパー

非連動

レーンチェンジ機能
（※）
→ 3-76ページ

方向指示器スイッチをもどし
たときの点滅回数

3回

1∼4回

オートワイパーシス
テム（※）
→ 3-78ページ

オートワイパーシステムの動
作

フルオートモー

ド

セミオート

モード

間欠ワイパー

モード

項目

機能

初期設定

（工場出荷時）

設定切替え時

000-取扱説明書.book  6 ページ  ２０１５年８月２０日　木曜日　午前１０時１９分
