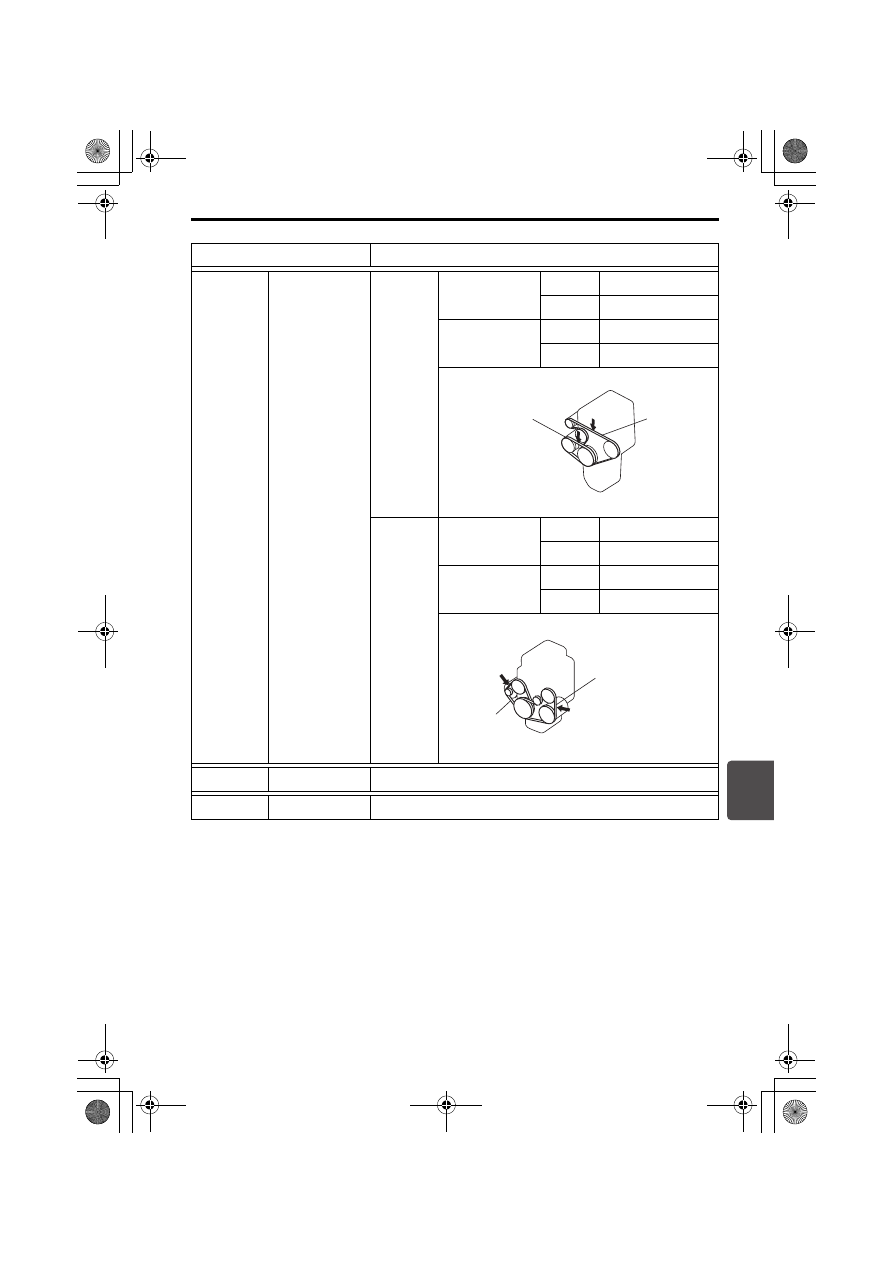

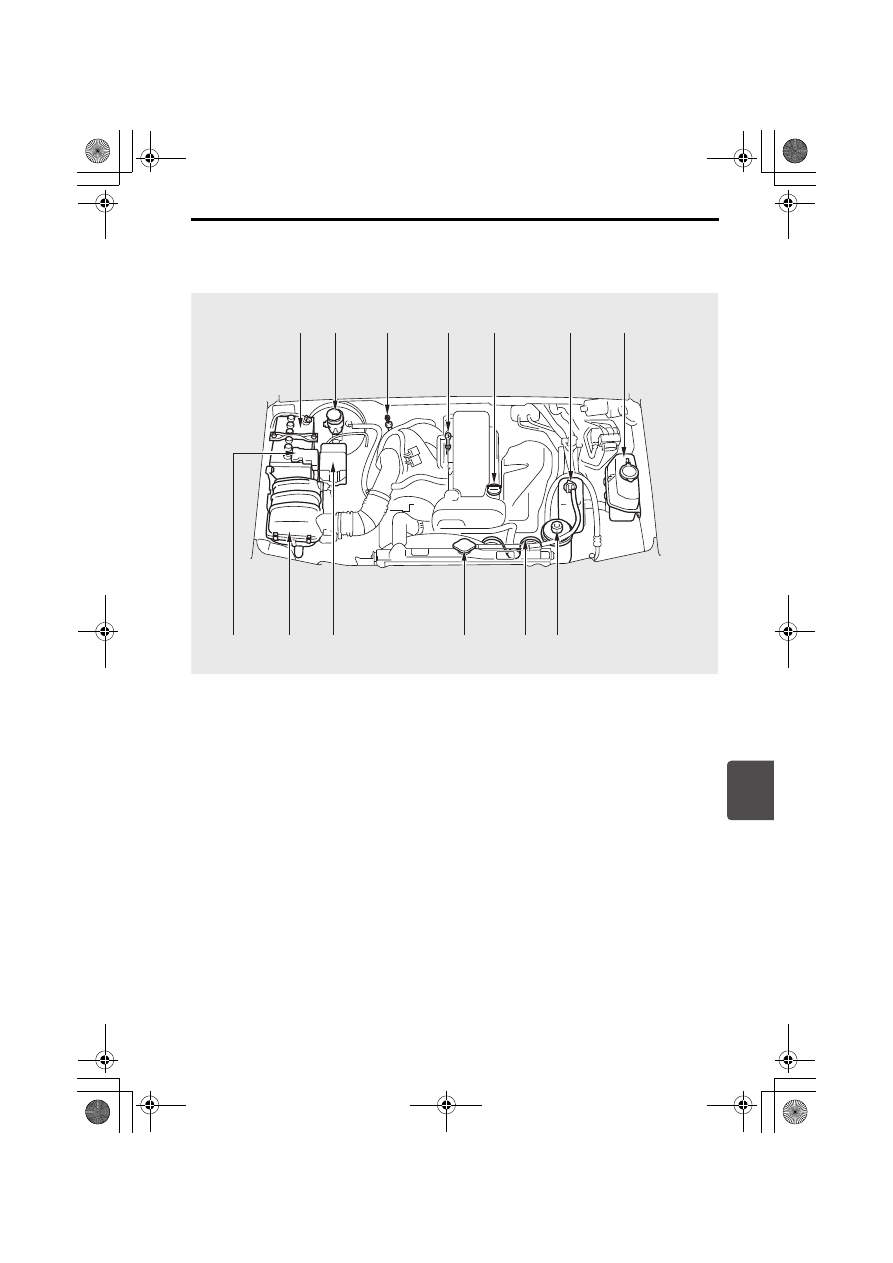

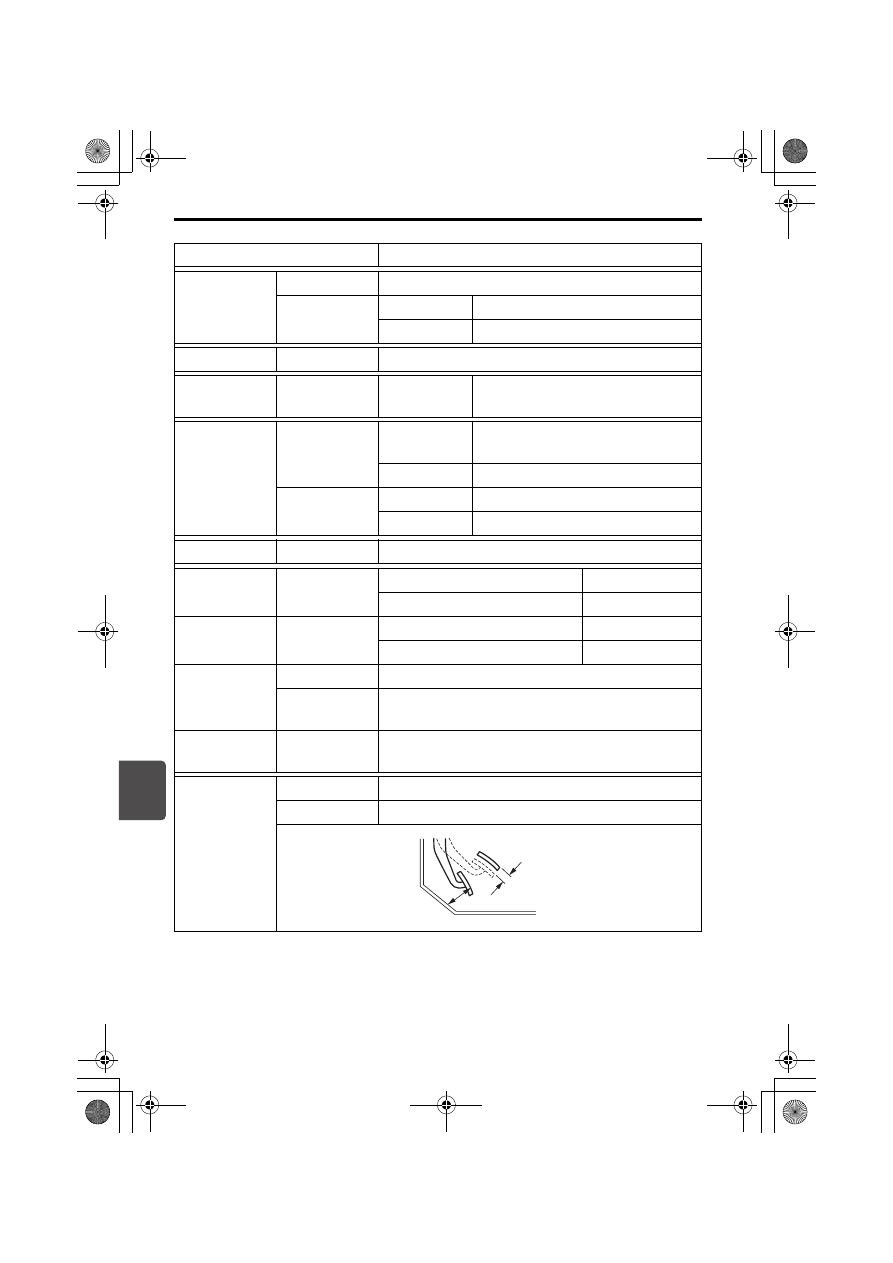

8

サービスデータ

8-2



指定外のブレーキ液、パワーステアリングオイルは絶対に入れないでください。

※点検して限度値に達していたら、ディスクやドラムを新品に交換してください。な

お、点検するには、ブレーキ装置の分解とマイクロメーターやキャリパーゲージによ
る測定が必要です。スズキ販売店またはスズキ代理店にご相談ください。

項　　　　目

デ　　　　ー　　　　タ

ウォッシャー液

グレード

スズキ純正ウインドーウォッシャー液

タンク容量

ジムニー

1.5 L

ジムニーシエラ

2.0 L

ブレーキ液

グレード

スズキ純正ブレーキフルード(DOT-3)

パワーステアリング

オイル

グレード

ジムニーシエラ

スズキATF 2326

スパークプラグ

タイプ

ジムニー

NGK：LKR7BI8（イリジウム）
DENSO：IXU22HPR（イリジウム）

ジムニーシエラ NGK：IFR6J11（イリジウム）

電極のすきま

ジムニー

0.7～0.8 mm

ジムニーシエラ

1.0～1.1 mm

バッテリー

タイプ

55B24R

フロント
ブレーキ

ディスク厚さ

（※）

基準値（新品時）

10.0 mm

限度値

8.0 mm

リヤブレーキ

ドラム内径

（※）

基準値（新品時）

220 mm

限度値

222 mm

ブレーキ

ペダル

遊び

1～8 mm

床板とのすきま

水平方向に65 mm以上

〔踏み込み力 300 N（31 kgf）〕

パーキング

ブレーキレバー

引きしろ

6～8 ノッチ〔操作力 200 N （20 kgf）〕

クラッチペダル

遊び

10～20 mm

床板とのすきま

96～106 mm（クラッチが切れたとき）

68H80040

ᤅɆ

ࣂ౉ȻɁȬȠᩖ

000- 取扱説明書 .book  2 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-3

項　　　　目

デ　　　　ー　　　　タ

ドライブ

ベルト

たわみ量

〔100 N

（10 kgf）で

押したとき〕

ジムニー

発電機側

新品時

10～12 mm

再張時

12～15 mm

エアコン

コンプレッサー側

新品時

6～7 mm

再張時

8.5～9.5 mm

76J80010

ジムニー

シエラ

発電機側

新品時

3～4 mm

再張時

4.5～5.5 mm

エアコン

コンプレッサー側

新品時

6.5～7.5 mm

再張時

8.5～10.5 mm

76J80030

ハンドル

遊び

0～30 mm（ホイール外周）

タイヤ

ローテーション

5,000 km走行ごと

ɲɬɽʽ
ɽʽʡʶʍɿ˂ϫ

ᄉ᫖ൡϫ

ɲɬɽʽ
ɽʽʡʶʍɿ˂ϫ

ᄉ᫖ൡϫ

000- 取扱説明書 .book  3 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-4

■ 電球の容量

※側面の方向指示器／非常点滅表示灯は、ランプ本体の交換となります。

名　　　称

ワット数
（型式）

ヘッドライト

60/55 W(H4)

フォグランプ

ジムニー

35 W(H8)

ジムニーシエラ

55 W(H11)

車幅灯

5 W(W5W)

方向指示器／
非常点滅表示灯

前面

21 W(PY21W)

側面（※）

フェンダー

5 W

ドアミラー

LED

後面

ジムニー

21 W(W21W)

ジムニーシエラ

16 W(W16W)

制動灯／尾灯

21/5 W(W21/5W)

後退灯

ジムニー

16 W(W16W)

ジムニーシエラ

21 W(W21W)

番号灯

5 W(W5W)

前席室内灯

8 W

荷室室内灯

5 W

ハイマウントストップランプ

21 W(P21W)

000- 取扱説明書 .book  4 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-5

■ タイヤ／ホイール

指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。

タイヤの空気圧

ホイールのサイズ

タイヤチェーン

この車に適合したスズキ純正品を装着してください。適合するタイヤチェーンについて
は、スズキ販売店またはスズキ代理店にご相談ください。

機種

タイヤサイズ

前輪

後輪

ジムニー

175/80R 16 91Q

160 kPa（1.6 kgf/cm

2

） 180 kPa（1.8 kgf/cm

2

）

ジムニーシエラ 205/70R 15 95S

機種

タイヤサイズ

適合ホイール

リムサイズ

インセット

取付ピッチ円

直径（PCD）

ジムニー

175/80R 16 91Q

スチールホイール

16×5J

22 mm

139.7 mm

アルミホイール

16×5 1/2JJ

16×5 1/2J

ジムニーシエラ 205/70R 15 95S

15×5 1/2JJ

15×5 1/2J

5 mm

139.7 mm

000- 取扱説明書 .book  5 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-6

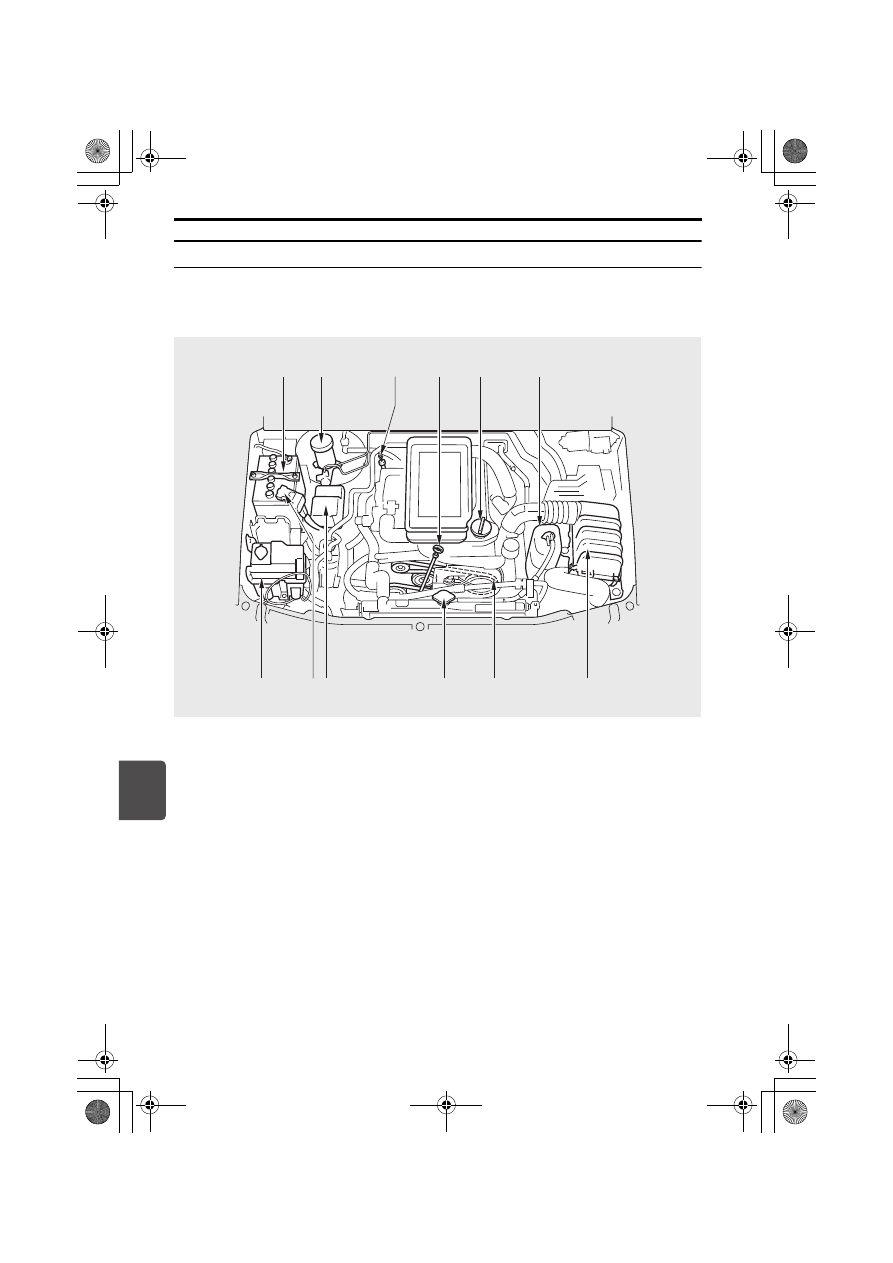

エンジンルームをのぞいて

■ ジムニー

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

76J80020

太字

は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ

い。

(1) バッテリー

(7) ウォッシャータンク

(2) ブレーキフルードリザーバータンク

(8) メインヒューズ

(3) ATフルードレベルゲージ

(9) ヒューズボックスNo. 1

(4) エンジンオイルレベルゲージ

(10)ラジエーターキャップ

(5) エンジンオイルフィラーキャップ

(11)ドライブベルト

(6) 冷却水リザーバータンク

(12)エアクリーナー

(1)

(7)

(8)(9)

(10)

(11)

(12)

(2)

(3)

(4)

(5)

(6)

000- 取扱説明書 .book  6 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-7

■ ジムニーシエラ

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

76J80041

太字

は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ

い。

(1) バッテリー

(8) メインヒューズ

(2) ブレーキフルードリザーバータンク

(9) ヒューズボックスNo. 1

(3) ATフルードレベルゲージ

(10)ラジエーターキャップ

(4) エンジンオイルレベルゲージ

(11)ドライブベルト

(5) エンジンオイルフィラーキャップ

(12)エアクリーナー

(6) 冷却水リザーバータンク

(13)パワステオイルリザーバータンク

(7) ウォッシャータンク

(1)

(12)

(8)

(9)

(10)

(11) (13)

(2)

(4)

(5)

(3)

(6)

(7)

000- 取扱説明書 .book  7 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

8

サービスデータ

8-8

こんな機能が設定切替え（カスタマイズ）できます

設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

項目

機能

初期設定

（工場出荷時）

設定切替え時

アンサーバック機能
→　3-7ページ

非常点滅表示灯／室内灯による
合図

非常点滅表示

灯／室内灯

前席室内灯

のみ

000- 取扱説明書 .book  8 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-1

2WD/4WD切替えスイッチ ･･････ 4-17
4L表示灯 ･････････････････ 3-52

、

4-21

4WD車の運転 ･･････････････････ 2-23
4WD表示灯 ･･･････････････ 3-52

、

4-20

ABS（アンチロックブレーキシステム）

警告灯･･････････････････ 3-49

、

4-24

装置･････････････････････････ 4-21

AT（運転）･･････････････････････ 4-11
AT（セレクトレバー）･･････････････4-8

EDR（イベントデータレコーダー)

･････････････････････････････ 3-43

ISOFIX ････････････････････････ 3-20
ISOFIXアンカー ････････････････ 3-20
ISOFIX対応チャイルドシ－ト

固定専用金具･････････････････ 3-20

R（リバース）ポジション

警告ブザー･･････････････ 2-20

、

4-11

SRSエアバッグ警告灯

･･････････････････ 3-27

、

3-42

、

3-48

SRSエアバッグシステム････ 2-21

、

3-36

アルミホイール

タイヤチェーン･･･････････････ 6-14
タイヤの取付け・取外し････････ 7-12

アンサーバック機能 ･･････････････ 3-7
アンテナ ････････････････････････ 5-8

イベントデータレコーダー

(EDR) ･･･････････････････････ 3-43

インパネトレー（助手席）･････････ 5-14
インパネポケット ･･･････････････ 5-15

ウインドー

ウインドーロックスイッチ ･･････ 3-8
バックウインドーガラスの

手入れ ･･････････････････････ 6-5

パワーウインドー ･･････････････ 3-7
フロントウインドーガラスの

手入れ ･･････････････････････ 6-3

ウェアインジケーター ････････････ 6-6
ウォークインペダル ･････････････ 3-16
ウォッシャー液 ･･････････ 6-9

、

8-2

、

8-6

ウォッシャースイッチ ･･･････････ 3-56
運転席・助手席シートヒーター

スイッチ ･････････････････････ 3-16

エアコン、ヒーター

吹出し口 ･･････････････････････ 5-2
マニュアルエアコン ････････････ 5-3

エコドライブ ･･･････････････････ 2-29
エンジンオイル ･･･････ 2-28

、

3-50

、

8-1

エンジン回転計（タコメーター）･･･ 3-44
エンジンキー ････････････････････ 3-2
エンジン警告灯 ･････････････････ 3-49
エンジンスイッチ ････････････････ 4-2
エンジンのかけかた ･･････････････ 4-3
エンジンの止めかた ･･････････････ 4-5
エンジンフード（ボンネット）･････ 5-10
エンジンブレーキ ･･･････････････ 2-12
エンジンルームをのぞいて ････････ 8-6
エンジンを止めるときは ･･････････ 4-5
エンスト ･･･････････････････････ 7-29

数字

A

E

I

R

S

ア

さくいん
さくいん

イ

ウ

エ

000- 取扱説明書 .book  1 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-2

オイル（エンジンオイル）

･･･････････････････ 2-28

、

3-50

、

8-1

オーディオ ･･････････････････････ 5-7
オートマチック車

運転 ･････････････････････････ 4-13
セレクトレバー ････････････････ 4-8

オーバーヒート ･････････････････ 7-26
お子さま用シートの

シートベルトによる固定 ･･･････ 3-28

お子さま用シートの

選択について ･････････････････ 3-30

お子さまを乗せるときは ･･････････ 2-4
オドメーター（積算距離計）･･･････ 3-46

外気導入 ････････････････････････ 5-5
外装のお手入れ ･･････････････････ 6-2
ガソリン（燃料）･････････････2-20

、

8-1

仮眠するときは ･････････････････ 2-17
ガレージジャッキ ･･･････････････ 7-10
冠水した場所 ･･･････････････････ 2-14
寒冷時の取扱い ･･････････････････ 6-9

キー（エンジンキー）･･････････････ 3-2
キーインターロック ･････････････ 4-11
キースイッチ

（エンジンスイッチ）････････････ 4-2

キー付グローブボックス ･････････ 5-14
キーナンバープレート ････････････ 3-2
キー抜き忘れ警告ブザー ･･････････ 4-5
キーレスエントリー ･･････････････ 3-6
キーを抜くときは ････････････････ 4-5
キックダウン ･････････････ 4-10

、

4-14

給油 ･･････････････････ 2-18

、

5-9

、

8-1

空気圧･･･････････････････････････ 8-5
区間距離計（トリップメーター）･･･ 3-45
くもり取り（デフロスター）･････････ 5-2
くもり取り（リヤデフォッガー）･･･ 3-58
クラッチスタートシステム･････････ 4-4
クリープ現象･･････････････ 2-20

、

4-10

車のお手入れ･････････････････････ 6-2

警告灯･････････････････････････ 1-10
警告灯・表示灯の見かた･･････････ 3-47
警告ブザー

R（リバース）ポジション

警告ブザー････････････ 2-20

、

4-11

キー抜き忘れ警告ブザー･････････ 4-5
警告ブザーが鳴ったときは･････ 1-15
シートベルト警告ブザー･･･････ 3-24
ライト消し忘れ警告ブザー･････ 3-53

携帯電話･･･････････････････････ 2-11
けん引･････････････････････････ 7-29

工具･････････････････････････････ 7-2
光軸調整ダイヤル･･･････････････ 3-54
後席シート･････････････････････ 3-17
後席シートへの乗り降り･････････ 3-16
故障したときは･････････････････ 7-28

サービスデータ･･･････････････････ 8-1
サイドアンダーミラー･･･････････ 3-13
サンバイザー･･･････････････････ 5-12

オ

カ

キ

ク

ケ

コ

サ

000- 取扱説明書 .book  2 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-3

シートアンダートレー･･･････････ 5-18
シートヒーター

（運転席・助手席）･･････････････ 3-16

シートベルト･･･････････････････ 3-23
シートベルト警告灯･････････････ 3-48
シートベルト警告ブザー･････････ 3-24
シートベルトフォース

リミッター･･･････････････････ 3-28

シートベルトプリテンショナー･･･ 3-27
シガーライター･････････････････ 5-15
事故が起きたときは･････････････ 7-32
時刻あわせ･････････････････････ 3-46
室内灯･････････････････････････ 5-13
シフトダウンの上限速度･･･････････4-7
シフトロック･･･････････････ 4-9

、

4-15

ジャッキ（収納場所）･･･････････････7-2
ジャッキアップ

（タイヤチェーン）･････････････ 6-14

ジャッキアップ（パンクしたとき）･･･7-9
集中ドアロック

（パワードアロック）･････････････3-5

充電警告灯･････････････････････ 3-51
樹脂部品などの手入れ･････････････6-4
出発の前に･･･････････････････････2-2
ジュニアシート･････････････ 2-5

、

3-31

助手席ウォークイン･････････････ 3-16

水温計･････････････････････････ 3-45
スタック（立ち往生）･････････････ 2-15
スノーブレード･･･････････････････6-9
スピードメーター（速度計）･･･････ 3-44
スペアタイヤ･････････････････････7-3
スペアタイヤカバー･･････････ 7-3

、

7-6

積算距離計（オドメーター）･･･････ 3-45
設定切替え（カスタマイズ）････････ 8-8
セレクトレバー

位置表示 ･････････････････････ 3-51
操作 ･･････････････････････････ 4-8

洗車 ････････････････････････････ 6-2
前照灯（ヘッドライト）･･･････ 3-53

、

8-4

前席シート ･････････････････････ 3-13
センターコンソールトレー ･･･････ 5-18
センターコンソールボックス ･････ 5-17

走行中の注意 ･･･････････････････ 2-10
速度計（スピードメーター）･･･････ 3-44

ターボ車の運転 ･････････････････ 2-25
タイトコーナーブレーキング

現象 ･････････････････････････ 2-24

タイマーロック機能 ･･････････････ 3-7
タイヤ

空気圧 ････････････････････････ 8-5
交換したあとは ･･･････････････ 7-13
交換するときは ････････････････ 6-6
交換の準備 ････････････････････ 7-8
チェーン ･････････････････････ 6-14
冬用タイヤ ･･･････････････････ 6-12
ホイールサイズ ････････････････ 8-5
ローテーション ････････････････ 6-5
輪止め ･･･････････････････ 2-16

、

6-9

タコメーター（エンジン回転計）･･･ 3-44
立ち往生（スタック）･････････････ 2-15
暖機運転 ･･･････････････････････ 2-29

シ

ス

セ

ソ

タ

000- 取扱説明書 .book  3 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-4

チェーン（タイヤチェーン）･･･････ 6-14
チェンジレバー ･･････････････････ 4-6
チケットホルダー

（サンバイザー）･･･････････････ 5-12

チャイルドシート ･･･････････2-5

、

3-31

駐車するときは ･･････ 2-16

、

4-15

、

6-12

デアイサースイッチ ･････････････ 3-59
停止表示板 ･････････････････････ 7-28
デフロスター ････････････････････ 5-2
電球

電球の交換（ランプ類）･････････ 7-21
電球の点検 ･･･････････････････ 7-20
ワット数（ランプ類）････････････ 8-4

点検 ････････････････････････ 2-2

、

8-1

電池交換（リモコンキー）･･････････ 6-7

ドア ････････････････････････････ 3-3
ドアの開閉 ･･････････････････････ 3-2
ドアミラー ･････････････････････ 3-10
ドアミラー角度調節スイッチ ･････ 3-11
ドアミラー格納スイッチ ･････････ 3-12
ドアミラーヒータースイッチ ･････ 3-13
凍結防止剤 ･････････････････6-2

、

6-12

凍結路 ･････････････････････････ 6-11
登坂変速制御 ･･･････････････････ 4-11
渡河走行 ･･･････････････････････ 2-24
時計 ･･･････････････････････････ 3-46
トランスミッション

警告灯 ･････････････････ 3-51

、

4-11

トリップメーター（区間距離計）･･･ 3-46
ドリンクホルダー ･････････ 5-17

、

5-19

内気循環 ････････････････････････ 5-5
内装のお手入れ ･･････････････････ 6-4

荷室サイドボックス･････････････ 5-20
日常点検･････････････････････････ 2-2

燃料･･･････････････････････ 2-20

、

8-1

燃料給油口･･･････････････････････ 5-9
燃料計･････････････････････････ 3-45
燃料残量警告灯･････････････････ 3-49
燃料タンク容量･･･････････････････ 8-1

パーキングブレーキ

寒冷時の取扱い･･･････････････ 6-12
操作･･･････････････････････････ 4-6
ブレーキ警告灯･･･････････････ 3-47

パートタイム4WD ･･････････････ 4-16
灰皿･･･････････････････････････ 5-16
ハイドロプレーニング現象･･･････ 2-14
ハイマウントストップランプ･･･････ 8-4
はさみ込み防止機構･･･････････････ 3-9
発炎筒･････････････････････････ 7-27
バックウインドーガラス

室内側の手入れ･････････････････ 6-5

バックミラー（ルームミラー）･････ 3-10
バッテリ－･･･････････････････････ 2-3
バッテリーあがり･･･････････････ 7-13
バニティーミラー

（サンバイザー）･･･････････････ 5-12

パワーウインドー･････････････････ 3-7
パワーステアリング警告灯･･･････ 3-50
パワードアロック･････････････････ 3-5
パンク（タイヤ交換）･･･････････････ 7-8
番号灯･････････････････････ 7-26

、

8-4

半ドア警告灯･･･････････････････ 3-51
ハンドルロックが

解除できないときは･････････････ 4-3

チ

テ

ト

ナ

ニ

ネ

ハ

000- 取扱説明書 .book  4 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-5

ヒーター（エアコン）

吹出し口･･･････････････････････5-2
マニュアルエアコン･････････････5-3

非常点滅表示灯･･ 7-20

、

7-23

、

7-24

、

8-4

非常点滅表示灯スイッチ･････････ 3-56
必読！･･･････････････････････････2-2
ヒューズ切れ･･･････････････････ 7-16
表示灯･････････････････････････ 1-10
表示灯の見かた･････････････････ 3-47
日よけ（サンバイザー）･･･････････ 5-12
ピラーアンテナ･･･････････････････5-8

ブースターケーブル･････････････ 7-14
フォグランプ･･･････････････････ 7-22
フォグランプスイッチ･･･････････ 3-54
フットレスト･･･････････････････ 5-16
フューエルキャップ･･･････････････5-9
フューエルリッド･････････････････5-9
フルフラットシート･････････････ 3-22
ブレーキ

ブレーキ液･････････････････････8-2
ブレーキ警告灯･･･････････････ 3-47
ブレーキ倍力装置････2-12

、

4-5

、

7-31

フロアコンソールトレー･････････ 5-17
フロアコンソールボックス･･･････ 5-19
フロントシート･････････････････ 3-13
フロントワイパー／

ウォッシャースイッチ･････････ 3-56

ヘッドライト（前照灯）･･3-53

、

7-21

、

8-4

ヘッドライト上向き（ハイビ－ム）

表示灯･･･････････････････････ 3-52

ヘッドレスト

後席･････････････････････････ 3-18
前席･････････････････････････ 3-15

ベビーシート･･･････････････ 2-5

、

3-31

ホイールサイズ ･･････････････････ 8-5
防眩式ルームミラー ･････････････ 3-10
方向指示器 ･･･････････ 7-23

、

7-24

、

8-4

方向指示器スイッチ ･････････････ 3-55
方向指示器表示灯 ･･･････････････ 3-52
ホーンスイッチ ･････････････････ 3-58
ボンネット ･････････････････････ 5-10

マニュアルエアコン ･･････････････ 5-3
マニュアル車（チェンジレバー）････ 4-6
万一のとき ･･････････････････････ 7-1

ミラー

サイドアンダーミラー ･････････ 3-13
ドアミラー ･･･････････････････ 3-10
バニティーミラー ･････････････ 5-12
ルームミラー ･････････････････ 3-10

メーター

警告灯・表示灯の見かた ････････ 3-47
メーターの見かた ･････････････ 3-44

メーターの照明 ･････････････････ 3-47

油圧警告灯 ･････････････････････ 3-50
雪道を走行するとき ･････････････ 6-11

ヒ

フ

ヘ

ホ

マ

ミ

メ

ユ

000- 取扱説明書 .book  5 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分

9

さくいん

9-6

横風が強いときは ･･･････････････ 2-13
横滑り防止装置 ･････････････････ 4-24
横滑り防止装置OFFスイッチ ･････ 4-26
横滑り防止装置OFF

表示灯 ･････････････････ 3-52

、

4-27

横滑り防止装置作動

表示灯 ･････････････････ 3-52

、

4-26

ライト消し忘れ警告ブザー ･･･････ 3-53
ライトスイッチ ･････････････････ 3-53
ラゲッジルームランプ

（荷室室内灯）･････････････････ 5-13

ラジエーターキャップ ･･･････7-27

、

8-6

ランプ

前席室内灯 ･･･････････････････ 5-13
電球の交換（ランプ類）･････････ 7-21
荷室室内灯 ･･･････････････････ 5-13
ハイマウントストップランプ ････ 8-4
番号灯 ･･･････････････････7-26

、

8-4

非常点滅表示灯 ･･･････････3-56

、

8-4

フォグランプ ･･･････････ 3-54

、

7-22

ヘッドライト ･････････････3-53

、

8-4

方向指示器 ･･･････････････3-55

、

8-4

方向指示器／非常点滅表示灯

･････････････････････ 7-23

、

7-24

リヤコンビネーションランプ ･･･ 7-24
ワット数、型式（ランプ類）･･･････ 8-4

リクライニングレバー･･･････････ 3-14
リジッドラック･････････････････ 7-10
リバース（R）ポジション警告ブザー

････････････････････････ 2-20

、

4-11

リモコンキーの電池交換･･･････････ 6-7
リヤ（後席）シート･･･････････････ 3-17
リヤクォータートレー･･･････････ 5-19
リヤコンビネーションランプ･････ 7-24
リヤデフォッガースイッチ･･･････ 3-58
リヤワイパー/ウォッシャー

スイッチ･････････････････････ 3-58

ルーフレール･････････････････････ 2-4
ルームミラー･･･････････････････ 3-10
ルームランプ（室内灯）･･･････････ 5-13

冷却水（ラジエーター液）

オーバーヒート･･･････････････ 7-27
寒冷時の取扱い･････････････････ 6-9
規定水量･･･････････････････････ 8-1

ワイパー

寒冷時の取扱い･･････ 6-9

、

6-10

、

6-13

ワイパースイッチ･････････････ 3-57

ワックス･････････････････････････ 6-2

ヨ

ラ

リ

ル

レ

ワ

000- 取扱説明書 .book  6 ページ  ２０１４年１１月１２日　水曜日　午後２時１８分
