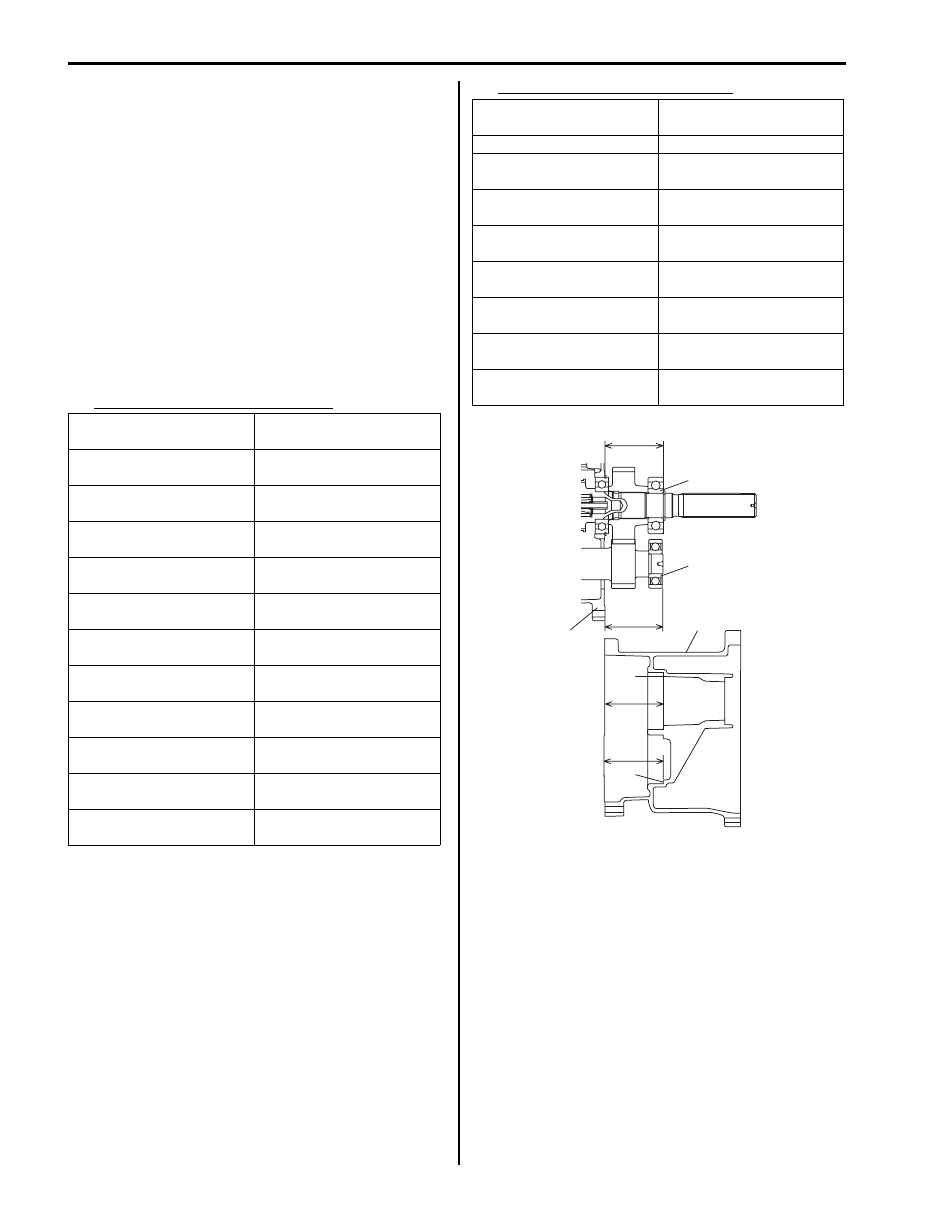

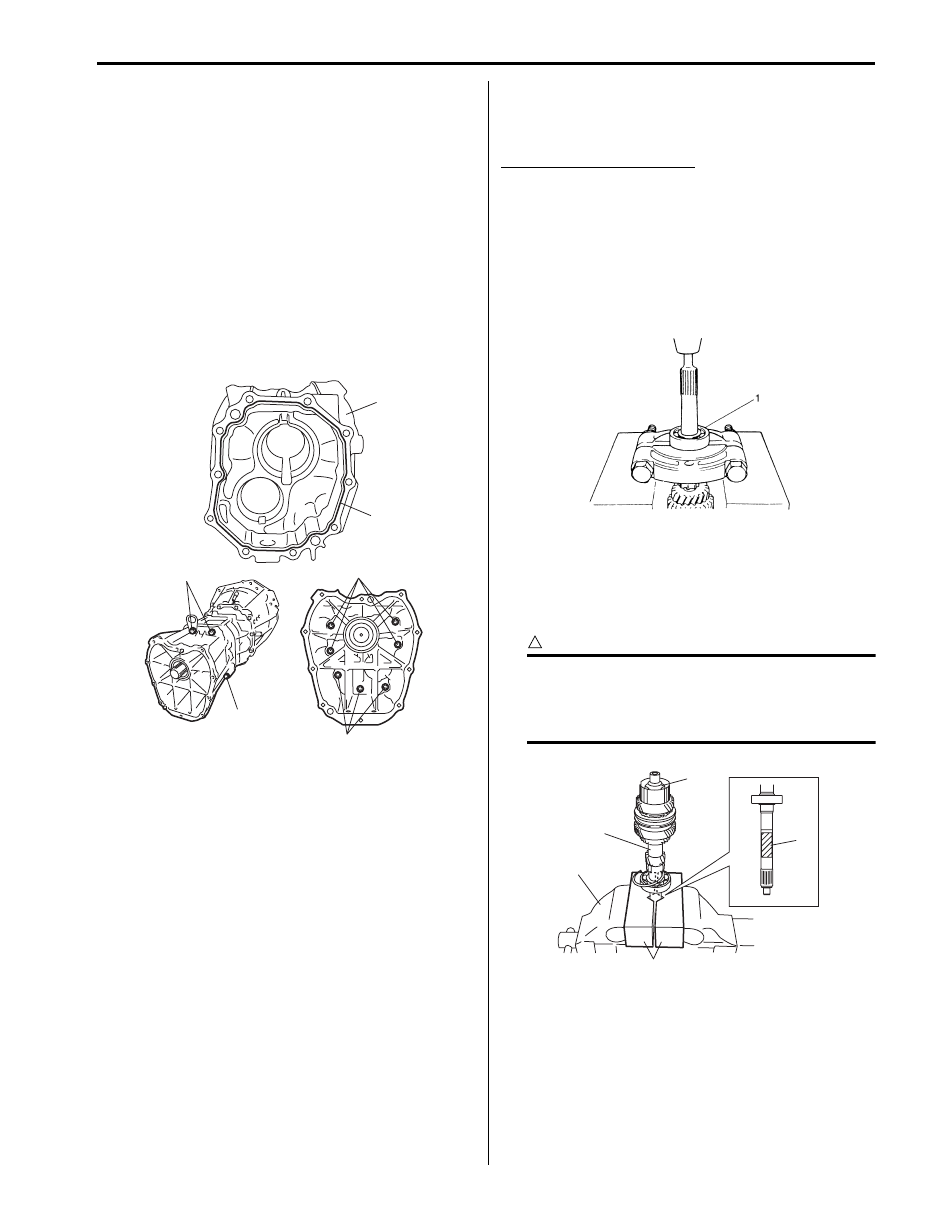

5B-19 Manual Transmission/Transaxle: 14) Install output shaft assembly into rear case. follows. adapter case (1) to face processed for b) Measure height “b” from mating surface of rear case (3) to countershaft rear bearing (2) and “d” c) Calculate “a” – “b” and “c” – “d”, and select a shim according to the following table. Countershaft shim selection table Output shaft shim selection table Clearance “a” – “b” Thickness of countershaft shim 1.15 – 1.24 mm (0.046 – 0.048 in.) 0.90 mm (0.035 in.) 1.25 – 1.34 mm (0.050 – 0.052 in.) 1.00 mm (0.039 in.) 1.35 – 1.44 mm (0.054 – 0.056 in.) 1.10 mm (0.043 in.) 1.45 – 1.54 mm (0.057 – 0.060 in.) 1.20 mm (0.047 in.) 1.55 – 1.64 mm (0.061 – 0.064 in.) 1.30 mm (0.051 in.) 1.65 – 1.74 mm (0.065 – 0.068 in.) 1.40 mm (0.055 in.) 1.75 – 1.84 mm (0.069 – 0.072 in.) 1.50 mm (0.059 in.) 1.85 – 1.94 mm (0.073 – 0.076 in.) 1.60 mm (0.063 in.) 1.95 – 2.04 mm (0.077 – 0.080 in.) 1.70 mm (0.067 in.) 2.05 – 2.14 mm (0.081 – 0.084 in.) 1.80 mm (0.071 in.) 2.15 – 2.24 mm (0.085 – 0.088 in.) 1.90 (0.90 + 1.00) mm (0.075 (0.035 + 0.039) in.) Clearance “c” – “d” Thickness of countershaft shim 0 – 0.09 mm (0 – 0.04 in.) — 0.1 – 0.19 mm (0.004 – 0.007 in.) 0.1 mm (0.004 in.) 0.2 – 0.29 mm (0.008 – 0.011 in.) 0.2 mm (0.008 in.) 0.3 – 0.39 mm (0.012 – 0.015 in.) 0.3 mm (0.012 in.) 0.4 – 0.49 mm (0.016 – 0.019 in.) 0.4 mm (0.016 in.) 0.5 – 0.59 mm (0.020 – 0.023 in.) 0.5 mm (0.020 in.) 0.6 – 0.69 mm (0.024 – 0.027 in.) 0.6 mm (0.024 in.) 0.7 – 0.79 mm (0.028 – 0.031 in.) 0.7 mm (0.028 in.) “a” “b” “d” 2 “c” 5 1 3 4 6 I5JB0A520049-02 |
