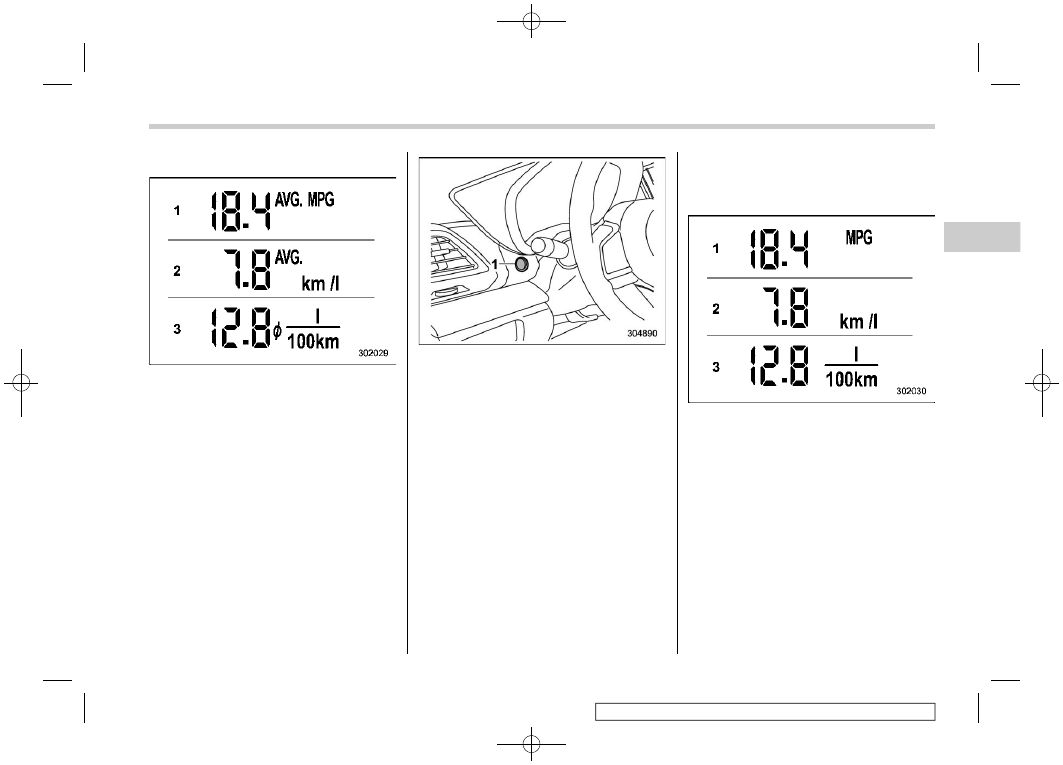

Average fuel consumption

1)

Displays the driving range per gallon of
fuel

2)

Displays the driving range per liter of fuel

3)

Displays the fuel consumption per 100
km

This display shows the average rate of fuel
consumption since the trip meter was last
reset.

1)

TRIP RESET switch

Press the TRIP RESET switch to switch
between the displays for the average fuel
consumption that corresponds to the A trip
meter mileage and the average fuel con-
sumption that corresponds to the B trip
meter mileage.
When the trip meter displays is reset, the
corresponding average fuel consumption
value is also reset.

NOTE

.

When the trip meter display is reset,

the average fuel consumption corre-
sponding to that trip meter display is
not shown until the vehicle has subse-
quently covered a distance of 1 mile (or
1 km).

.

The units for measuring average fuel

consumption cannot be changed.

!

Current fuel consumption

1)

Displays the driving range per gallon of
fuel

2)

Displays the driving range per liter of fuel

3)

Displays the fuel consumption per 100
km

This indication shows the rate of fuel
consumption at the present moment.

– CONTINUED –

Instruments and controls/Multi-function display (black and white)

3-45

3

(190,1)

!

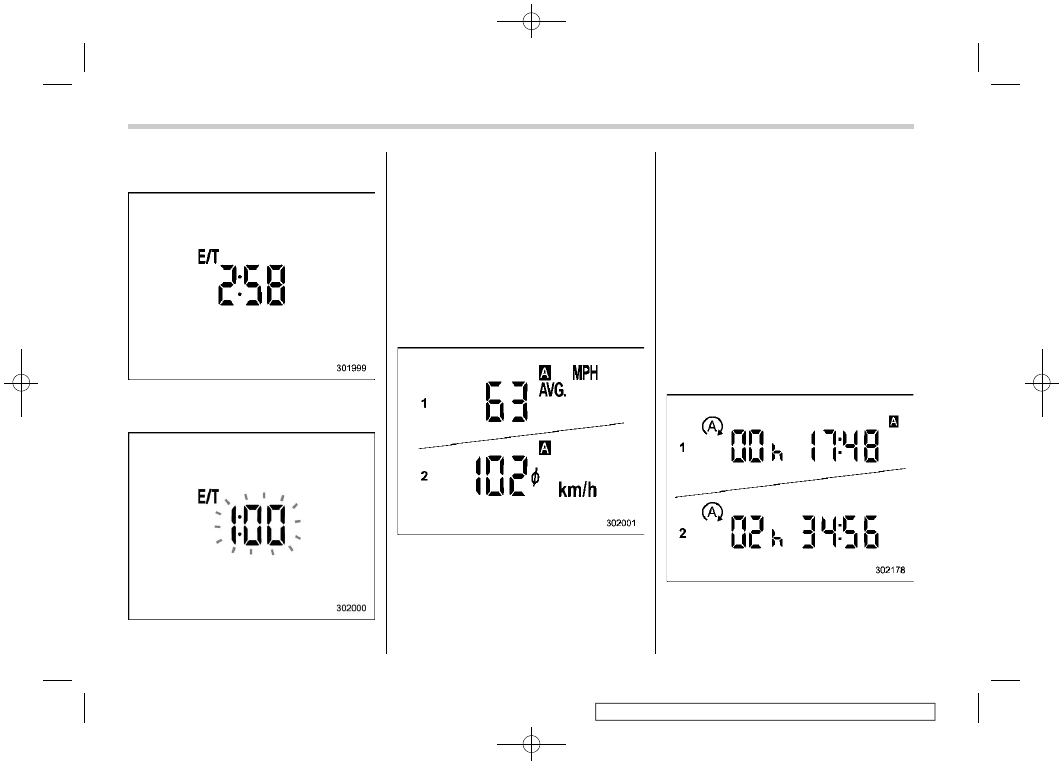

Journey time (models without com-
bination meter display (color LCD))

The journey time shows the time that has
elapsed since the ignition switch was
turned to the “ON” position.

The journey time indication flashes each

time a complete hour has elapsed. If the
display is giving a reading other than the
journey time, the display switches to the
journey time, flashes for 5 seconds, and
returns to its original reading each time a
complete hour has elapsed.

NOTE

The journey time is reset when the
ignition switch is turned to the “ACC”
or “LOCK”/“OFF” position.

!

Average vehicle speed

1)

When units in miles is selected

2)

When units in km is selected

This display shows the average vehicle
speed since the trip meter was last reset.
Pressing the TRIP RESET switch toggles
the display between the average vehicle

speed corresponding to the A trip meter
display and the average vehicle speed
corresponding to the B trip meter display.
When either of the trip meter displays is
reset, the corresponding average vehicle
speed value is also reset.

NOTE

When either trip meter display is reset,
the average vehicle speed correspond-
ing to that trip meter display is not
shown until the vehicle has subse-
quently covered a distance of 1 mile
(or 1 km).

!

Auto Start Stop time (if equipped)

1)

Total time in conjunction with the trip
meter

2)

Total time in conjunction with the ignition
switch

Instruments and controls/Multi-function display (black and white)

3-46

(191,1)

This display shows the total time that the
engine was stopped by the Auto Start Stop
system in the following ways.

Total time in conjunction with the trip
meter:

Displays the total time that the

engine was stopped by the Auto Start Stop
system, from the last time the currently
displayed trip meter was reset until the
current time. By pressing the TRIP RESET
switch, you can toggle the display between
the time the engine was stopped for trip A
and the time the engine was stopped for
trip B.

NOTE

When the trip meter mileage is reset,
the total time in conjunction with the
trip meter is not shown until the vehicle
has subsequently covered a distance
of 1 mile (or 1 km).

Total time in conjunction with the igni-
tion switch:

Displays the total time that

the engine was stopped by the Auto Start
Stop system, from the time when the
ignition switch was turned to the “ON”
position to the current time.

!

How to switch the display

Perform the following operation to toggle
the display between the total time in
conjunction with the trip meter and the

total time in conjunction with the ignition
switch.

1. Press and hold the “+” button located
on the side of the information display. The
stopped time will then flash.
2. Within 5 seconds after the stopped
time starts flashing, press and hold the “−”
button located on the side of the informa-
tion display. The display will then change
and after flashing for 3 seconds, the
stopped time selected will be displayed.
3. Each time the “−” button is pressed and
held during the 3 seconds that the display
is flashing, the display will change and
flash for 3 seconds. If the “−” button is not
pressed and held during the 3-second
period that the display is flashing, the
stopped time selected will be displayed.

!

Turn off display of driving informa-
tion display

Select the blank space in the menu to exit
the driving information display selection.

NOTE

.

The average fuel consumption and

average vehicle speed are calculated
even while the driving information dis-
play has been turned off.

.

Even if you turn off the driving

information display, the display will
automatically turn on when the battery
voltage is disconnected and then re-
connected for battery replacement or
fuse replacement.

– CONTINUED –

Instruments and controls/Multi-function display (black and white)

3-47

3

(192,1)

&

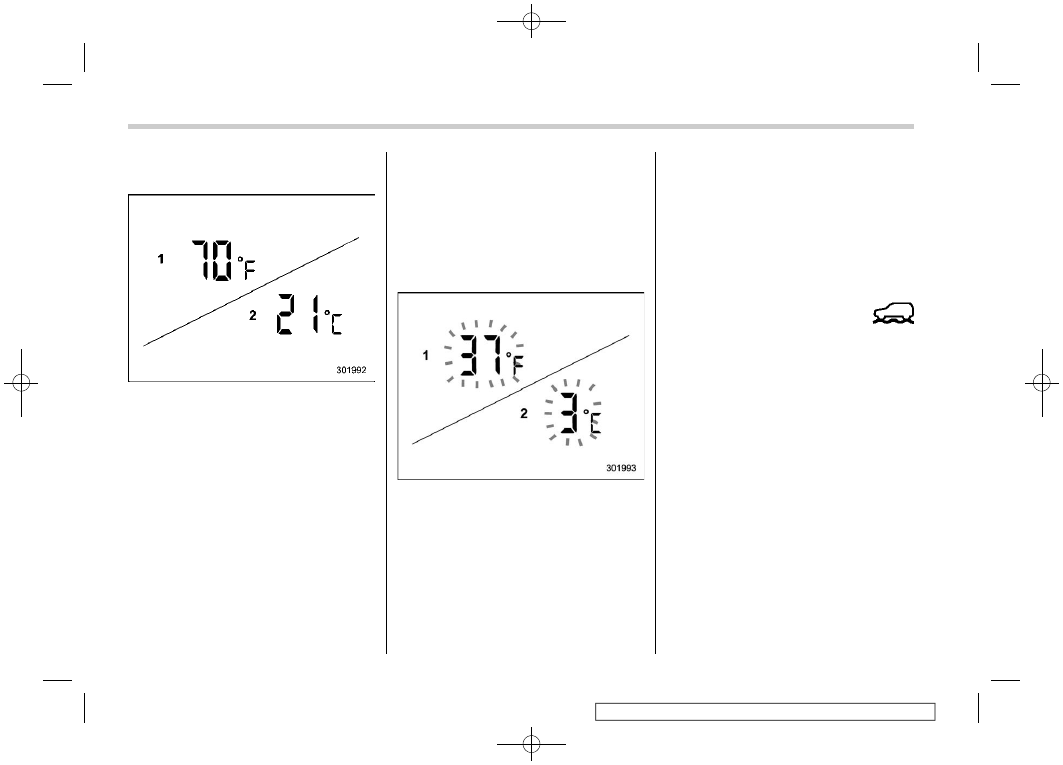

Outside temperature indica-
tor

1)

U.S.-spec. models

2)

Except U.S.-spec. models

NOTE

.

The outside temperature indicator

shows the temperature around the
sensor. However, the temperature may
not be indicated correctly or the update
may be delayed in the following condi-
tions.

– While parking or driving at low
speeds
– When the outside temperature
changes suddenly (example: when
going in and out of an underground
parking area or when passing

through a tunnel)
– When starting the engine after
being parked for a certain period of
time

.

The temperature unit cannot be

changed.

!

Road surface freeze warning indi-
cation

1)

U.S.-spec. models

2)

Except U.S.-spec. models

When the outside temperature drops to a
certain temperature or lower, the tempera-
ture indication flashes for 5 seconds to
show that the road surface may be frozen.
If the display is already indicating that the
outside temperature is low when the
ignition switch is turned to the “ON”
position, the indication does not flash.

NOTE

The outside temperature indication
may differ from the actual outside
temperature. The road surface freeze
warning indication should be treated
only as a guide. Be sure to check the
condition of the road surface before
driving.

&

X-MODE indicator (if
equipped)

This indicator will be shown while the
X-MODE is activated. It will turn off when
the X-MODE is deactivated.

&

Clock

For details about clock setting, refer to
“Clock”

F

3-66.

Instruments and controls/Multi-function display (black and white)

3-48

(193,1)

&

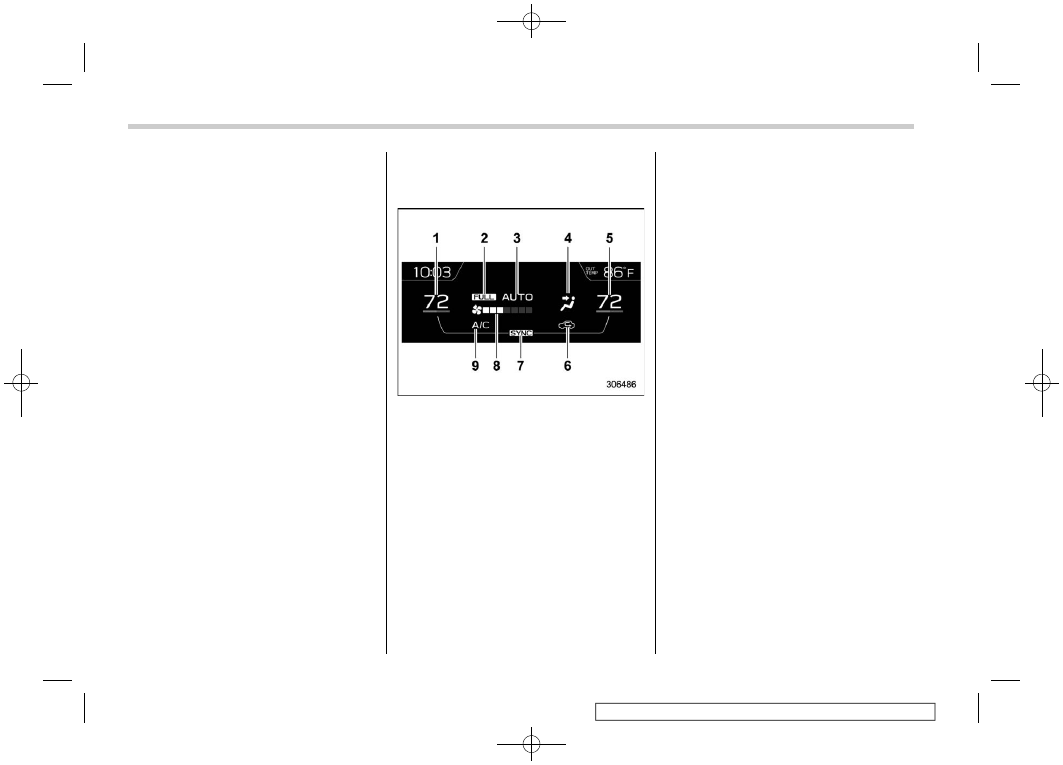

Climate control screen

The climate control status is displayed on
the multi-function display (black and white)
type A.

Climate control screen

1)

Set temperature indicator

2)

FULL AUTO indicator

3)

AUTO indicator

4)

Air conditioner ON indicator

5)

Airflow mode indicator

6)

Air inlet selection indicator

7)

Fan speed indicator

When operating the climate control sys-
tem, the basic screen switches to the
climate control screen. For details about
climate control operation, refer to “Climate
control panel”

F

4-2.

Multi-function display (color
LCD) (if equipped)

NOTE

For models with multi-function display
(black and white), refer to “Multi-func-
tion display (black and white)”

F

3-43.

WARNING

Always pay adequate attention to
safe driving when operating the
multi-function display (color LCD)
while the vehicle is in motion. When
operation of the multi-function dis-
play (color LCD) is disturbing your
awareness and ability to concen-
trate on driving, stop the vehicle in
a safe place before performing op-
erations on the screen. Also, do not
concentrate on the display while
driving. Doing so may cause you to
look away from the road and could
result in an accident.

&

Features

The multi-function display (color LCD) has
the following functions.

Description

Page

Displays useful messages, such
as notification, etc.

3-51

Displays basic screens (e.g. fuel
consumption screen, etc.)

3-51

Sets and adjusts maintenance
notification

3-64

Also, the multi-function display (color LCD)
can also be used to set and initialize the
multi-function display (color LCD) itself.

NOTE

.

When the vehicle is in motion,

certain functions and selections may
not be available.

.

You can set the language and units

for both the multi-function display
(color LCD) and the combination meter
at the same time. For details about
setting the language and units, refer to
“Menu screens”

F

3-41.

.

The images displayed in this Own-

er’s Manual are sample images. The
actual image may vary depending on
the market and vehicle specifications.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-49

3

(194,1)

&

Welcome screen

When the driver’s door is opened and
closed, the welcome screen will appear for
a short time.

NOTE

.

The welcome screen will disappear

when the ignition switch is turned to the
“ON” position while the welcome
screen is displayed.

.

The welcome screen can be set to on

or off. For details, refer to “Screen
Settings”

F

3-41.

.

For a certain period of time after the

welcome screen has once appeared, it
may not appear again even when the
driver’s door is opened and closed
again. This does not indicate a mal-
function.

&

Self-check screen

NOTE

When the setting is “On”, the self-
check screen appears. For details
about this setting, refer to “On/Off
setting”

F

3-64.

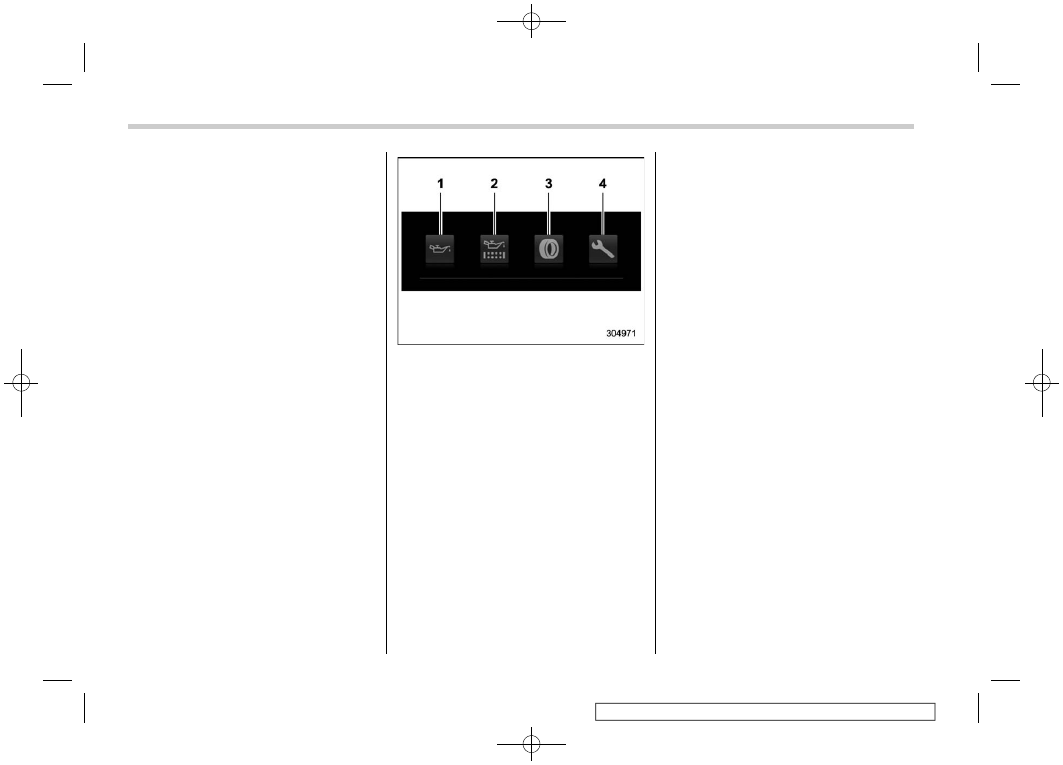

When the ignition switch is turned to the
“ON” position, the vehicle self-check will
be performed. The screens corresponding
to the following items will appear one after
another for several seconds each.

1)

Engine oil: Checks the interval of engine
oil replacement.

2)

Oil filter: Checks the interval of oil filter
replacement.

3)

Tires: Checks the interval of tire rotation.

4)

Inspection and maintenance: Checks the
interval of inspection and maintenance.

When the checks are performed, the color
of the icon corresponding to the checked
item will change.
If there is a notification, the message will
be displayed. Take the appropriate actions
based on the message indicated.
After the self-check is completed, today’s
date, the stored birthday or the stored
anniversary is displayed.

NOTE

.

After performing the maintenance,

change the setting of the correspond-

ing maintenance item. For details, refer
to “Maintenance settings”

F

3-64.

.

The maintenance notification screen

will be displayed under either of the
following conditions.

– The period of time remaining until
the registered notification date is 15
days or less.
– The total driving distance remain-
ing until the registered notification
distance is approximately 311 miles
(500 km) or less.

.

The maintenance notification screen

will be displayed until either of the
following conditions is satisfied.

– The period of time passed after
the registered notification date is 15
days or more.
– The total distance driven after the
registered notification distance is
approximately 311 miles (500 km) or
more.

Instruments and controls/Multi-function display (color LCD)

3-50

(195,1)

&

Interruption screen

Example

Useful messages, such as reminder in-
formation, weather information (if
equipped) and traffic information (if
equipped) may interrupt the current screen
and appear on the display accompanied
by a beep. Take proper action according to
the message.

The interruption screen will return to the
original screen after a few seconds. Also,
you can press the INFO button to skip the
interruption screen.

&

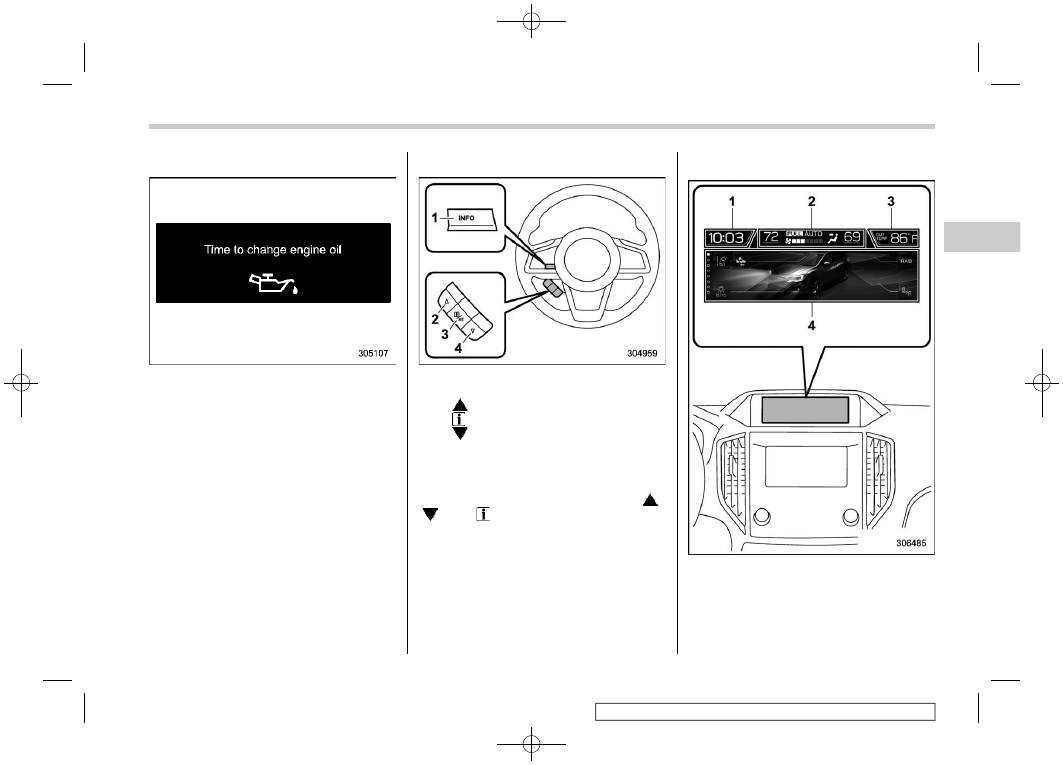

Basic operation

Control switch

1)

INFO button

2)
3)

/SET

4)

Press the INFO button on the steering
wheel to switch the item displayed on the
basic screen. You can operate the items
on the setting screen by using the “

”,

“

” and “

/SET” switches.

&

Basic screens

1)

Clock

2)

Climate control*

3)

Outside temperature

4)

Information screen

*: This is not displayed on the multi-function

display (color LCD) when the ignition switch

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-51

3

(196,1)

is in the “ACC” position.

While the ignition switch is in the “ACC” or
“ON” position, the basic screen will be
displayed.

!

Outside temperature indicator

The outside temperature is displayed on
the multi-function display (color LCD).

NOTE

.

The outside temperature indicator

shows the temperature around the
sensor. However, the temperature may
not be indicated correctly or the update
may be delayed in the following condi-
tions.

– While parking or driving at low
speeds
– When the outside temperature
changes suddenly (example: when
going in and out of an underground
parking area or when passing
through a tunnel)
– When starting the engine after
being parked for a certain period of
time

.

The temperature unit cannot be

changed.

!

Climate control screen

The climate control status is displayed on
the multi-function display (color LCD).

Climate control screen

1)

Set temperature indicator (left-hand side)

2)

FULL AUTO indicator

3)

AUTO indicator

4)

Airflow mode indicator

5)

Set temperature indicator (right-hand
side)*

1

6)

Air inlet selection indicator

7)

SYNC indicator*

1

8)

Fan speed indicator

9)

Air conditioner ON indicator

*1: Models with the SYNC function only

When operating the climate control sys-
tem, the basic screen switches to the
climate control screen. For details about
climate control operation, refer to “Climate

control panel”

F

4-2.

!

Clock

The clock can be displayed in either 12-
hour display or 24-hour display. For details
about the setting, refer to “Clock”

F

3-66.

Instruments and controls/Multi-function display (color LCD)

3-52

(197,1)

!

Information screen

Press the INFO button on the steering wheel to switch the item displayed on the information screen.

Content

Description

Page

Electric components operating status screen

Displays the operating status of the electric components and equipment.

3-54

Prevention safety screen

Displays the status of your vehicle.

3-54

EyeSight screen*

1

Displays the operating status of EyeSight.

3-55

Favorite screen

Displays up to 3 optional items.

3-55

Weather information screen*

2

Displays weather information.

3-56

Traffic information*

2

/Navigation*

3

screen

Displays information linked with the navigation system.

3-56

Audio screen

Displays audio system information.

3-57

Fuel consumption screen

Displays fuel consumption information.

3-57

Clock/date screen

Displays the clock.

3-57

Guidance screen

Moves to the setting screen.

3-58

*1: Models with EyeSight system
*2: Models with SiriusXM Satellite Radio
*3: Models with navigation system

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-53

3

(198,1)

!

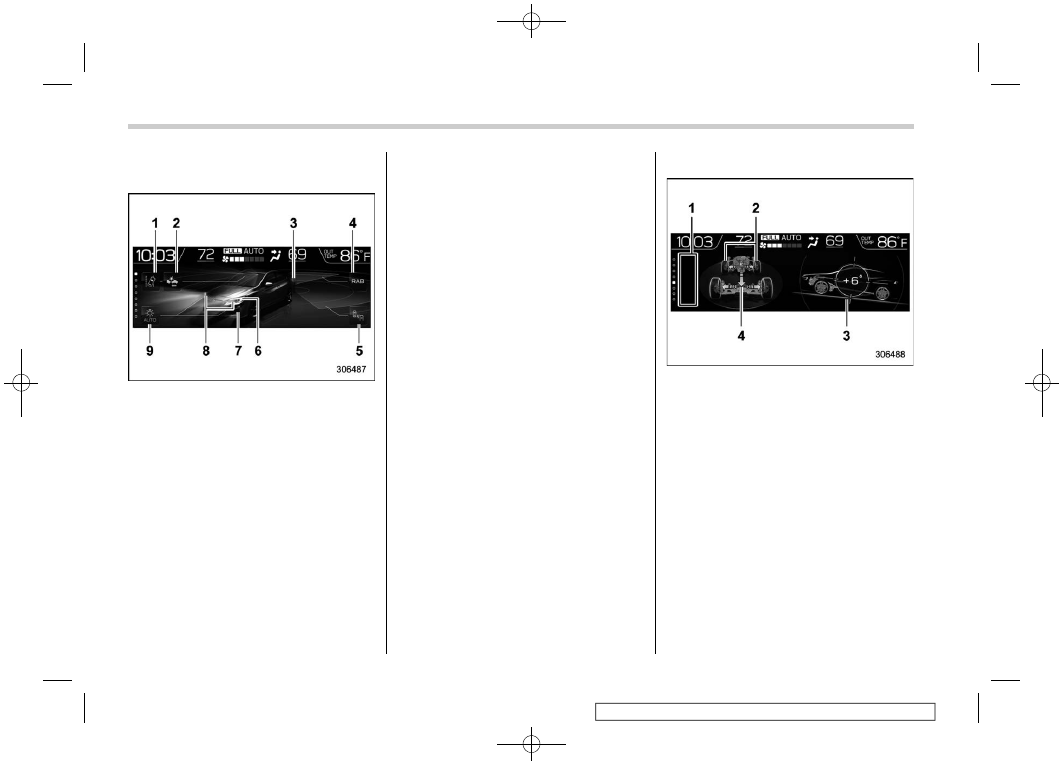

Electric components operation
screen

1)

Lane Departure Warning indicator*

1

2)

Pre-Collision Braking System indicator*

1

3)

Stop lights

4)

Reverse Automatic Braking (RAB)*

1

5)

BSD/RCTA*

1

6)

Headlights*

2

7)

Front fog lights*

2

8)

Turn signals

9)

Auto on/off headlights*

1

*1: If equipped
*2: The daytime running lights are not dis-

played.

This screen displays the electric compo-
nents operation status of the vehicle.

NOTE

.

Indicators do not display for func-

tions that are not equipped to the
vehicle.

.

The indicators of functions that are

not operating are displayed in gray.

.

For models with auto on/off head-

lights; If the multi-function display
(color LCD) unit, battery, or fuse is
removed, the Auto on/off headlights
indicator turns off on the multi-function
display (color LCD). After reinstalling
the removed multi-function display
(color LCD) unit, battery, or fuse to the
vehicle, the Auto on/off headlights
indicator will appear once more if the
light control switch is turned to the
“AUTO” position.

.

The exterior lights indicators on the

screen do not notify the driver when the
bulbs burn out. The indicators on the
screen still illuminate.

!

Prevention safety screen

1)

Telltale screen

2)

Steering angle

3)

Vehicle posture

4)

Running condition

This screen displays the driving status of
the vehicle and the operation status func-
tions. For functions that are operating, the
indicator will illuminate or flash.

NOTE

.

The vehicle posture indication may

differ from the actual vehicle posture.

.

When X-MODE has turned on, the

screen of the multi-function display is
switched to the prevention safety
screen.

Instruments and controls/Multi-function display (color LCD)

3-54

(199,1)

!

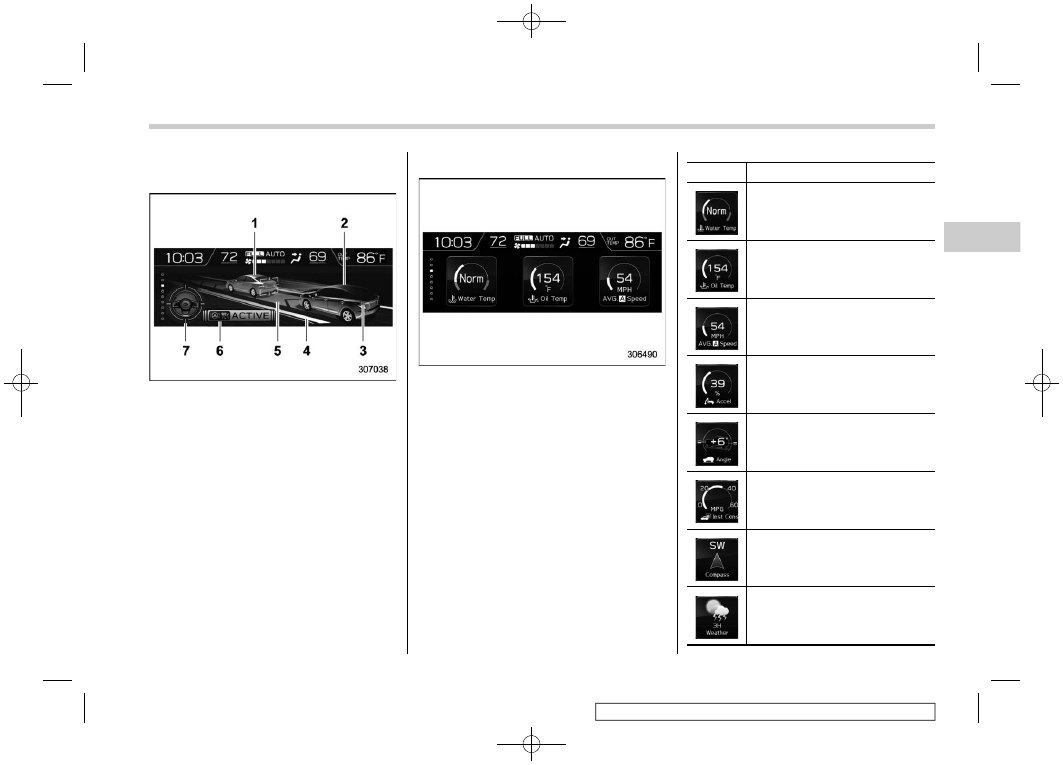

EyeSight screen (models with
EyeSight system)

1)

Lead vehicle indicator

2)

Your own vehicle indicator

3)

Stop lights

4)

Road line indicator

5)

Lane indicator

6)

Lane Centering indicator (if equipped)

7)

Steering wheel indicator (if equipped)

This screen displays the status of the
EyeSight system. The lead vehicle indica-
tor moves forward and backward depend-
ing on the distance with the vehicle in front.
For details, refer to the Owner’s Manual
supplement for the EyeSight system.

!

Favorite screen

Favorite screen (display example)

This screen displays up to three optional
pieces of information that can be selected
from the following items.

Item

Details

The engine coolant temperature is
displayed.

The engine oil temperature is
displayed.

The average vehicle speed is
displayed.

The accelerator opening ratio is
displayed.

The vehicle posture is displayed.

The current rate of fuel consump-
tion is displayed.

The direction of the vehicle is
displayed.*

1

The weather information is dis-
played.*

2

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-55

3

(200,1)

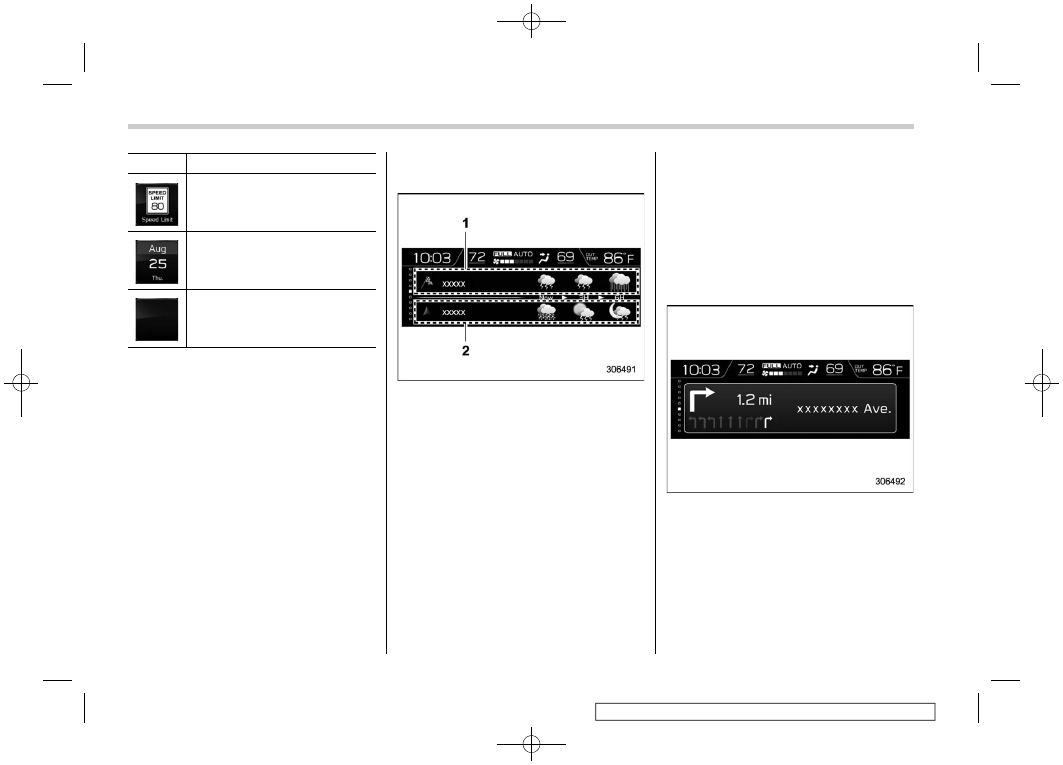

Item

Details

The posted speed limit of the road
you are currently driving on is
displayed.*

1

The calendar is displayed.

Nothing is displayed.

*1: If equipped
*2: Models with SiriusXM Satellite Radio

NOTE

Some displayed items may be not
displayed depending on the model
and specifications.

The items shown in the favorite screen can
be changed. For details, refer to “Favorite
setting”

F

3-62.

!

Weather information screen (if
equipped)

1)

Weather information for the destination*

2)

Weather information for the current loca-
tion

*: Only when a destination is set in the

navigation system

The weather information is displayed on
the screen.

NOTE

.

When all of the following conditions

are satisfied, weather information is
displayed.

– The vehicle is equipped with an
audio and navigation system for
SiriusXM satellite radio.
– You have a current SiriusXM
satellite radio subscription.

.

The weather forecast for the set

destination remains displayed until a
new destination is set or until you reach
the destination.

.

Depending on the reception timing

of XM, the display of weather informa-
tion may be delayed.

!

Navigation screen (models with
navigation system)

The navigation system information to the
destination is displayed on the screen.

NOTE

When a destination is not set in the
navigation system, the compass orien-
tation, name, route sign and speed limit
of the road the vehicle is traveling on
remain displayed on the screen.

Instruments and controls/Multi-function display (color LCD)

3-56

(201,1)

!

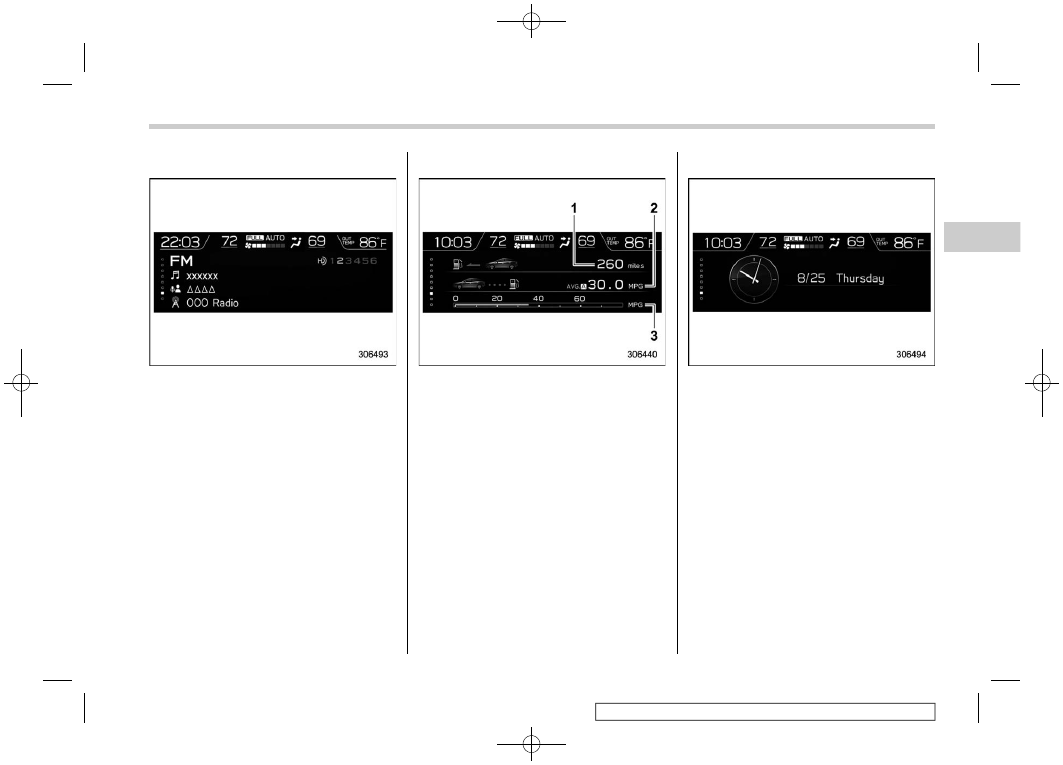

Audio screen

The screen of the currently selected audio
source is displayed.
For details about how to use the audio set,
refer to the separate navigation/audio
Owner’s Manual.

!

Fuel consumption screen

1)

Driving range on remaining fuel

2)

Average fuel consumption corresponding
to the driving distance of each trip meter

3)

Current fuel consumption

The fuel consumption information is dis-
played on the screen.

NOTE

The driving range on remaining fuel is
only a guide. The indicated value may
differ from the actual driving range on
remaining fuel, so you must immedi-
ately fill the tank when the low fuel
warning light illuminates.

!

Clock/date screen

The time and date are displayed.
You can adjust the time and date. For
details, refer to “Clock”

F

3-66.

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-57

3

(202,1)

!

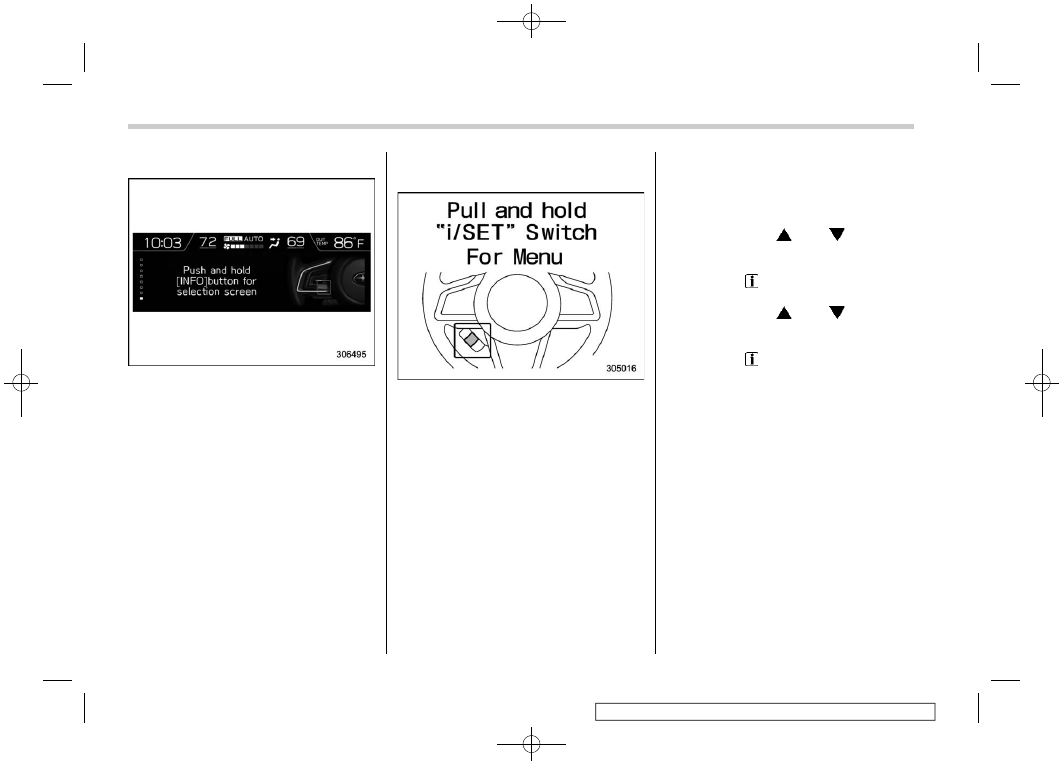

Guidance screen

When the INFO button on the steering
wheel is pressed and held on this screen,
the setting screen can be displayed.
For details, refer to “Setting screen”

F

3-

58.

NOTE

When the combination meter display
(color LCD) is displaying the menu
screen entering screen, the system will
not move to the setting screen even if
the INFO button is pressed and held.

&

Setting screen

1. Press and hold the INFO button on the
guidance screen. The top menu is dis-
played.
2. Operate the “

” or “

” switch to

select the preferred menu from the top
menu.
3. Pull the “

/SET” switch to enter the

selected menu.
4. Operate the “

” or “

” switch to

select the preferred menu from the 2nd
menu.
5. Pull the “

/SET” switch to enter the

selected menu.

Instruments and controls/Multi-function display (color LCD)

3-58

(203,1)

The menu lists are as follows.

Items that can be set when stopped:

Top menu

2nd menu

Description

Page

Date

Birthday

Set a birthday.

3-61

Anniversary

Set an anniversary day.

3-61

Go Back

Return to the 1st menu.

—

Display/Beep

Screen Off

Turn the screen off.

Yes or No

3-61

Favorite

Set and customize the triple meter.

3-62

Bypass Screen

Set the bypass screen for each item.

On or Off

3-62

Beep

Adjust the beep sound volume.

High, Low or Off

3-62

Go Back

Return to the 1st menu.

—

Camera Set-
tings

Brightness

Set and adjust the brightness of a display.

3-63

Contrast

Set and adjust the contrast of a display.

3-63

Camera Shift Link

Set the camera shift link.

On or Off

3-63

Go Back

Return to the 1st menu.

—

Maintenance

Engine Oil

Set and adjust the oil maintenance notification date.

3-64

Oil Filter

Set and adjust the oil filter maintenance notification date.

3-64

Tires

Set and adjust the tire maintenance notification date.

3-64

Maintenance Schedule

Set and adjust the vehicle maintenance notification date.

3-64

ON/OFF

Turn on or off the self-check screen that is
activated when the ignition switch is turned to the
“ON” position.

On or Off

3-64

Clear All Settings

Clear all settings for maintenance items.

Yes or No

3-65

Go Back

Return to the 1st menu.

—

– CONTINUED –

Instruments and controls/Multi-function display (color LCD)

3-59

3

(204,1)

Top menu

2nd menu

Description

Page

Initialize

—

Reset all settings to the default settings.

Yes or No

3-65

Go Back

—

Return to the setting screen.

—

Items that can be set while driving:

Menu

Description

Page

Screen Off

Turn the screen off.

3-61

Go Back

Return to the settings screen.

—

For safety reasons, we recommend stopping the vehicle in a safe location while setting.

Instruments and controls/Multi-function display (color LCD)

3-60
