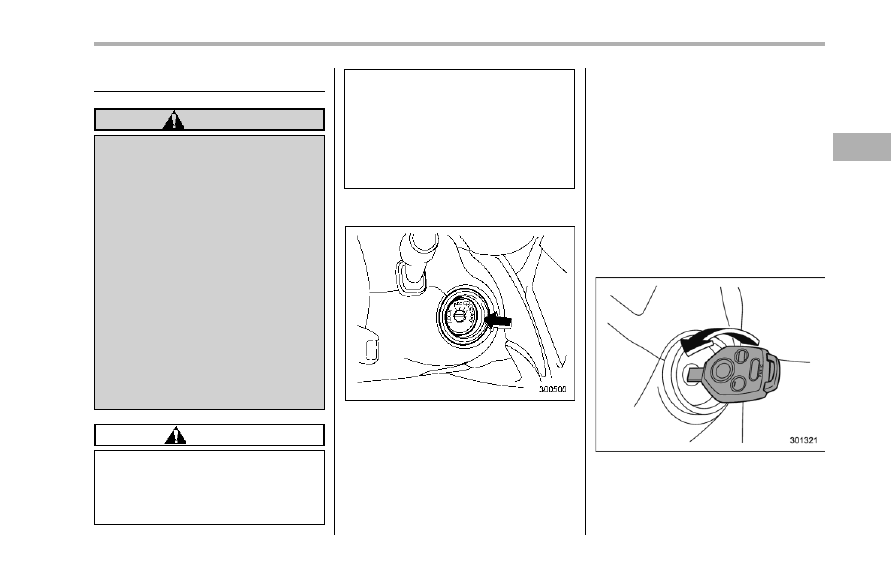

Ignition switch

WARNING

. Never turn the ignition switch to

“LOCK” while the vehicle is

being driven or towed because

that will lock the steering wheel,

preventing steering control. And

when the engine is turned off, it

takes a much greater effort than

usual to steer.

. Before leaving the vehicle, al-

ways remove the key from the

ignition switch for safety and

never allow an unattended child

to remain in the vehicle. Failure

to follow this procedure could

result in injury to a child or

others. Children could operate

the power windows, the moon-

roof or other controls or even

make the vehicle move.

CAUTION

Do not attach a large key holder or

key case to either key. If it banged

against your knees or hands while

you were driving, it could turn the

ignition switch from the “ON” posi-

tion to the “Acc” or “LOCK” posi-

tion, thereby stopping the engine.

Also, if the key is attached to a

keyholder or to a large bunch of

other keys, centrifugal force may act

on it as the vehicle moves, resulting

in unwanted turning of the ignition

switch.

The ignition switch has four positions:

LOCK, Acc, ON and START.

NOTE

. Keep the ignition switch in the
“LOCK” position when the engine is

not running.
. Using electrical accessories for a

long time with the ignition switch in the
“ON” or “Acc” position can cause the

battery to go dead.

. If the ignition switch will not move

from the “LOCK” position to the “Acc”

position, turn the steering wheel

slightly to the left and right as you turn

the ignition switch.

& LOCK

The key can only be inserted or removed

in this position. The ignition switch will lock

the steering wheel when you remove the

key.
If turning the key is difficult, turn the

steering wheel slightly to the right and left

as you turn the key.

The key can be turned from “Acc” to
“LOCK” only when the select lever is in the
“P” position.

Instruments and controls

3-3

– CONTINUED –

3-4

Instruments and controls

& Acc

In this position the electrical accessories

(radio, accessory power outlet, etc.) can

be used.

& ON

This is the normal operating position after

the engine is started.

& START

CAUTION

Do not turn the ignition switch to the
“START” position while the engine

is running.

The engine is started in this position. The

starter cranks the engine to start it. When

the key is released (after the engine has

started), the key automatically returns to

the “ON” position.
If your registered key fails to start the

engine, pull out the key once (the security

indicator light will blink), and then insert

the key in the ignition switch and turn it to

the “START” position and again try to start

the engine.

NOTE

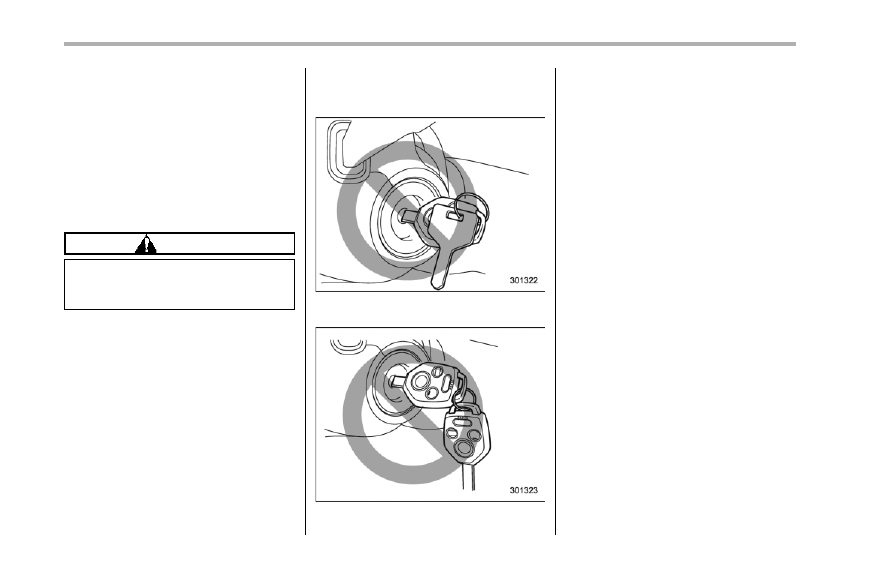

The engine may not start in the follow-

ing cases.

. The key grip is touching another key

or a metallic key holder.

. The key is near another key that

contains an immobilizer transponder.
. The key is near or touching another

transmitter.

& Key reminder chime

The reminder chime sounds when the

driver’s door opens and the key is in the
“LOCK” or “Acc” positions. The chime

stops when the key is removed from the

ignition switch.

& Ignition switch light

For easy access to the ignition switch in

the dark, the ignition switch light illumi-

nates when the driver’s door is opened.

The light remains on for several seconds

and then gradually turns off after driver’s

door is closed. Also, the light turns off

immediately if the key is turned to the “ON”

position.

Hazard warning flasher

The hazard warning flasher is used to

warn other drivers when you have to park

your vehicle under emergency conditions.

The hazard warning flasher works with the

ignition switch in any position.

To turn on the hazard warning flasher,

push the hazard warning button on the

instrument panel. To turn off the flasher,

push the button again.

NOTE

When the hazard warning flasher is on,

the turn signals do not work.

Meters and gauges

NOTE

Liquid crystal displays are used in

some of the meters and gauges on

the combination meter. You will find

their indications hard to see if you wear

polarized glasses.

& Combination meter illumina-

tion

When the ignition switch is turned to the
“ON” position, the various parts of the

combination meter are illuminated in the

following sequence.
1. Warning lights, indicator lights, meter

rims, meter needles, odometer, trip meter,

and gauge back lights illuminate.
2. Meter needles and gauges each show

MAX reading.
3. Meter needles and gauges each show

MIN reading.
4. Meter and gauge dials illuminate.
5. Regular illumination (for driving) be-

gins.

NOTE

The above sequence of operations may

not take place if you quickly turn the

ignition switch to start the engine. This

is not a malfunction.

& Canceling the function for

meter needle/gauge move-

ment and combination meter

sequential illumination upon

turning on the ignition switch

It is possible to activate or deactivate the

movement of the meter needles and

gauges and sequential illumination of the

combination meter that takes place when

the ignition switch is turned to the “ON”

position.
Turn the ignition switch to the “Acc”

position. With the A trip meter indication

selected, briefly press the trip knob twice.

You can now establish the activated/

deactivated setting for movement of the

Instruments and controls

3-5

– CONTINUED –

3-6

Instruments and controls

meter needles and gauges when the

ignition switch is turned to the “ON”

position. To change the current setting,

press the trip knob for at least 2 seconds.

: Activated

: Deactivated

With the function deactivated, the combi-

nation meter illuminates as follows.
1. Warning lights, indicator lights, meter

rims, meter needles, odometer, trip meter,

and gauge back lights illuminate.
2. Meter and gauge dials illuminate.
3. Regular illumination (for driving) be-

gins.

Briefly press the trip knob again. You can

now establish the activated/deactivated

setting for sequential illumination of the

combination meter when the ignition

switch is turned to the “ON” position. To

change the current setting, press the trip

knob for at least 2 seconds.

: Activated

: Deactivated

Briefly press the knob to return to the A trip

meter indication.

If you turn the ignition switch to the
“LOCK” position, turn the ignition switch

to the “ON” position, or open and close the

driver’s door during the setting procedure,

the new setting will be canceled.
Also, if you do not press the trip knob for a

period of 10 seconds, the new setting will

be canceled.

NOTE

. It is not possible to cancel sequen-

tial illumination of the combination

meter while sequential illumination is

actually taking place. Cancel sequen-

tial illumination when regular illumina-

tion (for driving) has begun.
. When you open the driver’s door

with the ignition switch in the “LOCK”

position, the meters’ needles and rims

are lit. The illumination stops working

when you shut the driver’s door or

automatically after 30 seconds.

& Speedometer

The speedometer shows the vehicle

speed.

& Odometer

This meter displays the odometer when

the ignition switch is in the “LOCK”, “Acc”

or “ON” position.
The odometer shows the total distance

that the vehicle has been driven.

If you press the trip knob when the ignition

switch is in the “LOCK” or “Acc” position,

the odometer/trip meter will light up. If you

do not press the trip knob within 10

seconds of illumination of the odometer/

trip meter, the odometer/trip meter will turn

off.

The odometer/trip meter will also turn off if

you open and close the driver’s door

within 10 seconds of illumination of the

odometer/trip meter.

& Double trip meter

This meter displays two trip meters when

the ignition switch is in the “LOCK”, “Acc”

or “ ON” position.
The trip meter shows the distance that the

vehicle has been driven since you last set

it to zero.
To change the mode indication, briefly

push the knob.
Each press of the knob changes the mode

indication alternately.

To set the trip meter to zero, select the A

trip or B trip meter by pushing the knob

and keep the knob pushed for more than 2

seconds.

If you press the trip knob when the ignition

switch is in the “LOCK” position, the

odometer/trip meter will light up. It is

possible to switch between the A trip

meter and B trip meter indications while

the odometer/trip meter is lit up. If you do

not press the trip knob within 10 seconds

of illumination of the odometer/trip meter,

the odometer/trip meter will turn off. Also,

if you open and close the driver’s door

within 10 seconds of illumination of the

odometer/trip meter, the odometer/trip

meter will turn off.

CAUTION

To ensure safety, do not attempt to

change the function of the indicator

during driving, as an accident could

result.

NOTE

If the connection between the combina-

tion meter and battery is broken for any

reason such as vehicle maintenance or

fuse replacement, the data recorded on

the trip meter will be lost.

! Vehicle communication system

malfunction indication

The vehicle communication system car-

ries various types of information (vehicle

speed, running conditions, etc.) to control

modules. In the event of a malfunction in

this communication system, the trip meter

will show “

”.

If the trip meter shows “

”, immediately

contact the nearest SUBARU dealer and

have the vehicle communication system

inspected.

NOTE

If you press the trip knob while the trip

meter is showing “

”, the trip meter

indication will appear for 10 seconds.

& Tachometer

The tachometer shows the engine speed

in thousands of revolutions per minute.

CAUTION

Do not operate the engine with the

Instruments and controls

3-7

– CONTINUED –

3-8

Instruments and controls

pointer of the tachometer in the red

zone. This may cause severe da-

mage to the engine.

NOTE

To protect the engine while the select

lever is in the “P” or “N” position, the

engine is controlled so that the engine

speed may not become too high even if

the accelerator pedal is depressed

hard.

& Fuel gauge

The fuel gauge shows the approximate

amount of fuel remaining in the tank.

The gauge may move slightly during

braking, turning or acceleration due to fuel

level movement in the tank.
If you press the trip knob while the ignition

switch is in the “LOCK” or “Acc” position,

the fuel gauge will light up and indicate the

amount of fuel remaining in the tank.

NOTE

You will see the “

” sign in the fuel

gauge meter.
This indicates that the fuel filler door

(lid) is located on the right side of the

vehicle.

& Temperature gauge

1)

Normal operating range

The temperature gauge shows engine

coolant temperature when the ignition

switch is in the “ON” position.
The coolant temperature will vary in

accordance with the outside temperature

and driving conditions.

We recommend that you drive moderately

until the pointer of the temperature gauge

reaches near the middle of the range.

Engine operation is optimum with the

engine coolant at this temperature range.

Also, high revving operation while the

engine is not sufficiently warmed up

should be avoided.

CAUTION

If the pointer exceeds the normal

operating range, safely stop the

vehicle as soon as possible.
Refer to “Engine overheating” F9-

14.

Warning and indicator lights

Several of the warning and indicator lights

illuminate momentarily and then turn off

when the ignition switch is initially turned

to the “ON” position. This permits check-

ing the operation of the bulbs.
Apply the parking brake and turn the

ignition switch to the “ON” position. For

the system check, the following lights

illuminate and turn off after several sec-

onds or after the engine has started:

: Driver’s seatbelt warning light

(The seatbelt warning light turns off

only when the driver fastens the

seatbelt.)

: Front passenger’s seatbelt warning

light

(The seatbelt warning light turns off

only when the front seat passenger

fastens the seatbelt.)

: SRS airbag system warning light

: CHECK ENGINE warning light/Mal-

function indicator light

: Charge warning light

: Oil pressure warning light

: AT OIL TEMP warning light

/

: ABS warning light

: Vehicle Dynamics Control warning light

(U.S.-spec. models and Canada-spec.

models)/Vehicle Dynamics Control op-

eration indicator light (all models)

: Traction Control system OFF indicator

light (U.S.-spec. models and Canada-

spec. models)

: Vehicle Dynamics Control warning light

(Latin America-spec. models)/Traction

Control system OFF indicator light

(Latin America-spec. models)

/

: Brake system warning light

: AWD warning light

: Low tire pressure warning light

: SPORT mode indicator light

: Front passenger’s frontal airbag ON

indicator light

: Front passenger’s frontal airbag OFF

indicator light

: Low fuel warning light

: Cruise control indicator light

: Cruise control set indicator light

: Rear differential oil temperature warn-

ing light

: Windshield washer fluid warning light

Instruments and controls

3-9

– CONTINUED –

3-10

Instruments and controls

: Door open warning light

If any lights do not illuminate, it indicates a

burned-out bulb or a malfunction of the

corresponding system.
Consult your authorized SUBARU dealer

for repair.

&

Seatbelt warning light

and chime

Your vehicle is equipped with a seatbelt

warning device at the driver’s and front

passenger’s seat.
With the ignition switch turned to the “ON”

position, this device reminds the driver

and front passenger to fasten their seat-

belts by illuminating the warning lights in

the locations indicated in the following

illustrations and sounding a chime.

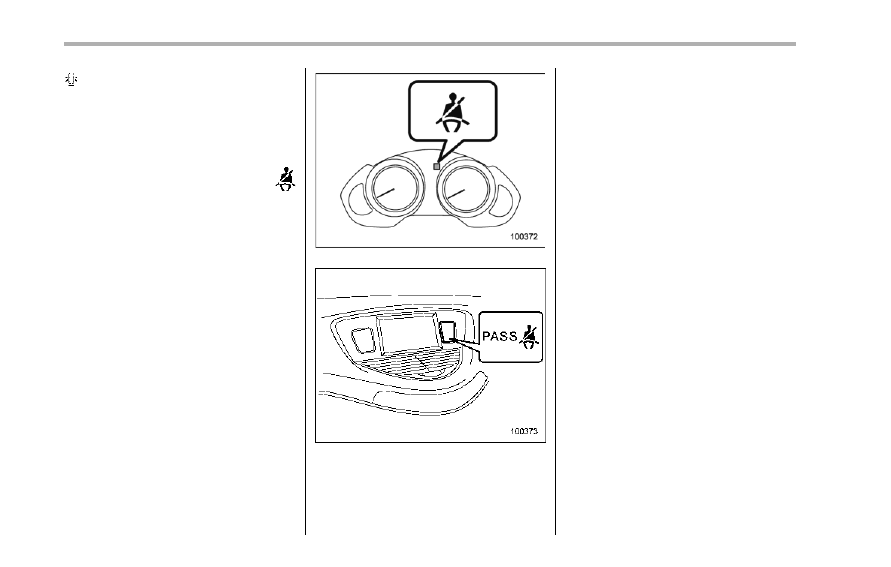

Driver’s warning light

Front passenger’s warning light

! Operation
If the driver and/or front passenger have/

has not yet fastened the seatbelt(s) when

the ignition switch is turned to the “ON”

position, the seatbelt warning light(s) will

flash for 6 seconds, to warn that the

seatbelt(s) is/are unfastened. If the dri-

ver’s seatbelt is not fastened, a chime will

also sound simultaneously.

NOTE

. If the driver’s and/or front passen-

ger’s seatbelt(s) is/are still not fastened

6 seconds later, the seatbelt warning

device operates as follows according

to the vehicle speed.

– At speeds lower than approxi-

mately 9 mph (15 km/h)

The warning light(s) for unfastened

seatbelt(s) will alternate between

steady illumination and flashing at

15-second intervals. The chime will

not sound.
– At speeds higher than approxi-

mately 9 mph (15 km/h)

The warning light(s) for unfastened

seatbelt(s) will alternate between

flashing and steady illumination at

15-second intervals and the chime

will sound while the warning light(s)

is/are flashing.

. It is possible to cancel the warning

operation that follows the 6-second

warning after turning ON the ignition

switch. When the ignition switch is

turned ON next time, however, the

complete sequence of the warning

operation resumes. For further details

about canceling the warning operation,

please contact your SUBARU dealer.
If there is no passenger on the front

passenger’s seat, the seatbelt warning

device for the front passenger’s seat will

be deactivated. The front passenger’s

occupant detection system monitors

whether or not there is a passenger on

the front passenger’s seat. Observe the

following precautions. Failure to do so

may prevent the device from functioning

correctly or cause the device to fail.
. Do not install any accessory such as a

table or TV onto the seatback.
. Do not store a heavy load in the

seatback pocket.
. Do not allow the second-row seat

occupant to place his/her hands or legs

on the front passenger’s seatback, or

allow him/her to pull the seatback.

If the seatbelt warning device for the front

passenger’s seat does not function cor-

rectly (e.g., it is activated even when the

front passenger’s seat is empty or it is

deactivated even when the front passen-

ger has not fastened his/her seatbelt),

take the following actions.
. Ensure that no article is placed on the

seat other than a child restraint system

and its child occupant.
. Ensure that there is no article left in the

seatback pocket.

If still the seatbelt warning device for front

passenger’s seat does not function cor-

rectly after taking relevant corrective ac-

tions described above, immediately con-

tact your SUBARU dealer for an inspec-

tion.

&

SRS airbag system

warning light

When the ignition switch is turned to the
“ON” position, the SRS airbag system

warning light will illuminate for approxi-

mately 6 seconds and turn off. This shows

the SRS frontal airbag and SRS side

airbag and SRS curtain airbag and seat-

belt pretensioners are in normal operation.

WARNING

If the warning light exhibits any of

the following conditions, there may

be a malfunction in the seatbelt

pretensioners and/or SRS airbag

system. Immediately take your vehi-

cle to your nearest SUBARU dealer

to have the system checked. Unless

checked and properly repaired, the

seatbelt pretensioners and/or SRS

airbags will operate improperly (e.g.

SRS airbags may inflate in a very

minor collision or not inflate in a

severe collision), which may in-

crease the risk of injury.
. Flashing or flickering of the warn-

ing light

. No illumination of the warning

light when the ignition switch is

first turned to the “ON” position

. Continuous illumination of the

warning light

. Illumination of the warning light

while driving

Instruments and controls

3-11

– CONTINUED –

3-12

Instruments and controls

& Front passenger’s frontal

airbag ON and OFF indica-

tors

: Front passenger’s frontal airbag ON

indicator

: Front passenger’s frontal airbag OFF

indicator

The front passenger’s frontal airbag ON

and OFF indicators show you the status of

the front passenger’s SRS frontal airbag.
The indicators are located in the center

portion of the dashboard.
When the ignition switch is turned to the
“ON” position, both the ON and OFF

indicators illuminate for 6 seconds during

which time the system is checked. Follow-

ing the system check, both indicators turn

off for 2 seconds. After that, one of the

indicators illuminates depending on the

status of the front passenger’s SRS frontal

airbag determined by the SUBARU ad-

vanced frontal airbag system monitoring.
If the front passenger’s SRS frontal airbag

is activated, the passenger’s frontal airbag

ON indicator will illuminate while the OFF

indicator will remain off.
If the front passenger’s SRS frontal airbag

is deactivated, the passenger’s frontal

airbag ON indicator will remain off while

the OFF indicator will illuminate.
If both the ON and OFF indicators remain

illuminated or off simultaneously, the

system is malfunctioning. Contact your

SUBARU dealer immediately for an in-

spection.

&

CHECK ENGINE warn-

ing light/Malfunction in-

dicator light

CAUTION

If the CHECK ENGINE light illumi-

nates while you are driving, have

your vehicle checked/repaired by

your SUBARU dealer as soon as

possible. Continued vehicle opera-

tion without having the emission

control system checked and re-

paired as necessary could cause

serious damage, which may not be

covered by your vehicle’s warranty.

If this light illuminates steadily or blinks

while the engine is running, it may indicate

that there is a problem or potential

problem somewhere in the emission con-

trol system.

! If the light illuminates steadily
If the light illuminates steadily while driving

or does not turn off after the engine starts,

an emission control system malfunction

has been detected.
You should have your vehicle checked by

an authorized SUBARU dealer immedi-

ately.

NOTE

This light also illuminates when the fuel

filler cap is not tightened until it clicks.
If you have recently refueled your vehicle,

the cause of the CHECK ENGINE warning

light/malfunction indicator light illuminating

could be a loose or missing fuel filler cap.

Remove the cap and retighten it until it

clicks. Make sure nothing is interfering

with the sealing of the cap. Tightening the

cap will not make the CHECK ENGINE

warning light turn off immediately. It may

take several driving trips. If the light does

not turn off, take your vehicle to your

authorized SUBARU dealer immediately.

! If the light is blinking
If the light is blinking while driving, an

engine misfire condition has been de-

tected which may damage the emission

control system.
To prevent serious damage to the emis-

sion control system, you should do the

following.
. Reduce vehicle speed.
. Avoid hard acceleration.
. Avoid steep uphill grades.
. Reduce the amount of cargo, if possi-

ble.
. Stop towing a trailer as soon as

possible.

The CHECK ENGINE warning light may

stop blinking and illuminate steadily after

several driving trips. You should have your

vehicle checked by an authorized

SUBARU dealer immediately.

&

Charge warning light

If this light illuminates when the engine is

running, it may indicate that the charging

system is not working properly.

If the light illuminates while driving or does

not turn off after the engine starts, stop the

engine at the first safe opportunity and

check the alternator belt. If the belt is

loose, broken or if the belt is in good

condition but the light remains illuminated,

contact your nearest SUBARU dealer

immediately.

&

Oil pressure warning

light

CAUTION

Do not operate the engine with the

oil pressure warning light illumi-

nated. This may cause serious en-

gine damage.

If this light illuminates when the engine is

running, it may indicate that the engine oil

pressure is low and the lubricating system

is not working properly.
If the light illuminates while driving or does

not turn off after the engine starts, stop the

engine at the first safe opportunity and

check the engine oil level. If the oil level is

low, add oil immediately. If the engine oil is

at the proper level but the light remains

illuminated, contact your nearest

SUBARU dealer immediately.

&

AT OIL TEMP warning

light

If this light illuminates when the engine is

running, it may indicate that the automatic

transmission fluid temperature is too hot.

If the light illuminates while driving, im-

mediately stop the vehicle in a safe place

and let the engine idle until the warning

light turns off.

! Automatic transmission control

system warning

If the light flashes after the engine starts, it

may indicate that the automatic transmis-

sion control system is not working prop-

erly. Contact your nearest SUBARU deal-

er for service immediately.

&

Rear differential oil

temperature warning

light

CAUTION

If the R.DIFF TEMP warning light

illuminates, reduce vehicle speed

and stop the vehicle in a safe

location as soon as possible. Con-

tinuing to drive with this light illumi-

nated may damage the rear differ-

ential and other parts of the power-

train.

If this light illuminates when the engine is

running, it may indicate that the rear

differential oil temperature is too hot.

If the light illuminates while driving, reduce

Instruments and controls

3-13

– CONTINUED –

3-14

Instruments and controls

vehicle speed and stop the vehicle at the

nearest safe place.
Park the vehicle for several minutes. After

the light turns off, you can start driving.
If the light does not turn off, contact the

nearest SUBARU dealer for service.

NOTE

. If the tire pressures are not correct

and/or the tires are not all the same

size and brand, the rear differential will

be heavily loaded when the vehicle is

driven, resulting in an abnormally high

oil temperature.
. The rear differential oil will deterio-

rate if its temperature increases en-

ough for the rear differential oil tem-

perature warning light to illuminate. It is

advisable to have the rear differential

oil replaced as soon as possible.

&

Low tire pressure

warning light

When the ignition switch is turned to the
“ON” position, the low tire pressure warn-

ing light will illuminate for approximately 2

seconds to check that the tire pressure

monitoring system (TPMS) is functioning

properly. If there is no problem and all tires

are properly inflated, the light will turn off.
Each tire, including the spare (if provided),

should be checked monthly when cold

and inflated to the inflation pressure

recommended by the vehicle manufac-

turer on the vehicle placard or tire inflation

pressure label. (If your vehicle has tires of

a different size than the size indicated on

the vehicle placard or tire inflation pres-

sure label, you should determine the

proper tire inflation pressure for those

tires.)

As an added safety feature, your vehicle

has been equipped with a tire pressure

monitoring system (TPMS) that illuminates

a low tire pressure telltale when one or

more of your tires is significantly under-

inflated. Accordingly, when the low tire

pressure telltale illuminates, you should

stop and check your tires as soon as

possible, and inflate them to the proper

pressure. Driving on a significantly under-

inflated tire causes the tire to overheat and

can lead to tire failure. Under-inflation also

reduces fuel efficiency and tire tread life,

and may affect the vehicle’s handling and

stopping ability.
Please note that the TPMS is not a

substitute for proper tire maintenance,

and it is the driver’s responsibility to

maintain correct tire pressure, even if

under-inflation has not reached the level

to trigger illumination of the TPMS low tire

pressure telltale.

Your vehicle has also been equipped with

a TPMS malfunction indicator to indicate

when the system is not operating properly.

The TPMS malfunction indicator is com-

bined with the low tire pressure telltale.

When the system detects a malfunction,

the telltale will flash for approximately one

minute and then remain continuously

illuminated. This sequence will continue

upon subsequent vehicle start-ups as long

as the malfunction exists. When the

malfunction indicator is illuminated, the

system may not be able to detect or signal

low tire pressure as intended. TPMS

malfunctions may occur for a variety of

reasons, including the installation of re-

placement or alternate tires or wheels on

the vehicle that prevent the TPMS from

functioning properly. Always check the

TPMS malfunction telltale after replacing

one or more tires or wheels on your

vehicle to ensure that the replacement or

alternate tires and wheels allow the TPMS

to continue to function properly.
Should the warning light illuminate stea-

dily after blinking for approximately one

minute, have the system inspected by

your nearest SUBARU dealer as soon as

possible.

WARNING

If this light does not illuminate

briefly after the ignition switch is

turned ON or the light illuminates

steadily after blinking for approxi-

mately one minute, you should have

your Tire Pressure Monitoring Sys-

tem checked at a SUBARU dealer as

soon as possible.
If this light illuminates while driving,

never brake suddenly and keep

driving straight ahead while gradu-

ally reducing speed. Then slowly

pull off the road to a safe place.

Otherwise an accident involving

serious vehicle damage and serious

personal injury could occur.
If this light still illuminates while

driving after adjusting the tire pres-

sure, a tire may have significant

damage and a fast leak that causes

the tire to lose air rapidly. If you have

a flat tire, replace it with a spare tire

as soon as possible.
When a spare tire is mounted or a

wheel rim is replaced without the

original pressure sensor/transmitter

being transferred, the Low tire pres-

sure warning light will illuminate

steadily after blinking for approxi-

mately one minute. This indicates

that the TPMS is unable to monitor

all four road wheels. Contact your

SUBARU dealer as soon as possible

for tire and sensor replacement and/

or system resetting. If the light

illuminates steadily after blinking

for approximately one minute,

promptly contact a SUBARU dealer

to have the system inspected.

CAUTION

The tire pressure monitoring system

is NOT a substitute for manually

checking tire pressure. The tire

pressure should be checked peri-

odically (at least monthly) using a

tire gauge. After any change to tire

pressure(s), the tire pressure mon-

itoring system will not re-check tire

inflation pressures until the vehicle

is first driven more than 20 mph (32

km/h). Therefore, after adjusting the

tire pressures, increase the vehicle

speed to at least 20 mph (32 km/h) to

start the TPMS re-checking of the

tire inflation pressures. If the tire

pressures are now above the severe

low pressure threshold, the low tire

pressure warning light should turn

off a few minutes later. Therefore, be

sure to install the specified size for

the front and rear tires.

&

ABS warning light

CAUTION

If the warning light behaves as

follows, the ABS system may not

work properly.
When the warning light illuminates,

the ABS function shuts down; how-

ever, the conventional brake system

continues to operate normally.
. The warning light does not illu-

minate when the ignition switch

is turned to the “ON” position.

. The warning light illuminates

when the ignition switch is

turned to the “ON” position, but

it does not turn off even when the

vehicle speed exceeds approxi-

mately 8 mph (12 km/h).

. The warning light illuminates dur-

ing driving.

If any of these conditions occur,

have the ABS system repaired at

the first available opportunity by

your SUBARU dealer.

The ABS warning light illuminates to-

Instruments and controls

3-15

– CONTINUED –

3-16

Instruments and controls

gether with the brake system warning light

if the EBD system becomes malfunction-

ing. For further details of the EBD system

malfunction warning, refer to “Brake sys-

tem warning light” F3-16.

NOTE

If the warning light behavior is as

described in the following, the ABS

system may be considered normal.
. The warning light illuminates right

after the engine is started but turns off

immediately, remaining off.
. The warning light remains illumi-

nated after the engine has been started,

but it turns off when the vehicle speed

reaches approximately 8 mph (12

km/h).
. The warning light illuminates during

driving, but it turns off immediately and

remains off.
When driving with an insufficient battery

voltage such as when the engine is jump

started, the ABS warning light may illumi-

nate. This is due to the low battery voltage

and does not indicate a malfunction.

When the battery becomes fully charged,

the light will turn off.

&

Brake system

warning light

WARNING

. Driving with the brake system

warning light illuminated is dan-

gerous. This indicates your brake

system may not be working

properly. If the light remains

illuminated, have the brakes in-

spected by a SUBARU dealer

immediately.

. If at all in doubt about whether

the brakes are operating prop-

erly, do not drive the vehicle.

Have your vehicle towed to the

nearest SUBARU dealer for re-

pair.

This light has the following three functions.

! Parking brake warning
The light illuminates with the parking

brake applied while the ignition switch is

in the “ON” position. It turns off when the

parking brake is fully released.

! Brake fluid level warning
This light illuminates when the brake fluid

level has dropped to near the “MIN” level

of the brake fluid reservoir with the ignition

switch in the “ON” position and with the

parking brake fully released.

If the brake system warning light should

illuminate while driving (with the parking

brake fully released and with the ignition

switch positioned in “ON”), it could be an

indication of leaking of brake fluid or worn

brake pads. If this occurs, immediately

stop the vehicle at the nearest safe place

and check the brake fluid level. If the fluid

level is below the “MIN” mark in the

reservoir, do not drive the vehicle. Have

the vehicle towed to the nearest SUBARU

dealer for repair.

! Electronic Brake Force Distribution

(EBD) system warning

The brake system warning light also

illuminates if a malfunction occurs in the

EBD system. In that event, it illuminates

together with the ABS warning light.
The EBD system may be malfunctioning if

the brake system warning light and ABS

warning light illuminate simultaneously

during driving.
Even if the EBD system fails, the conven-

tional braking system will still function.

However, the rear wheels will be more

prone to locking when the brakes are

applied harder than usual and the vehi-

cle’s motion may therefore become some-

what harder to control.
If the brake system warning light and ABS

warning light illuminate simultaneously,

take the following steps.
1. Stop the vehicle in the nearest safe,

flat place.
2. Shut down the engine, apply the

parking brake, and then restart it.
3. Release the parking brake. If both

warning lights turn off, the EBD system

may be malfunctioning.
Drive carefully to the nearest SUBARU

dealer and have the system inspected.
4. If both warning lights illuminate again

and remain illuminated after the engine

has been restarted, shut down the engine

again, apply the parking brake, and check

the brake fluid level.
5. If the brake fluid level is not below the
“MIN” mark, the EBD system may be

malfunctioning. Drive carefully to the

nearest SUBARU dealer and have the

system inspected.
6. If the brake fluid level is below the
“MIN” mark, DO NOT drive the vehicle.

Instead, have the vehicle towed to the

nearest SUBARU dealer for repair.

&

Low fuel warning light

CAUTION

Immediately put fuel in the tank

whenever the low fuel warning light

illuminates. Engine misfires as a

result of an empty tank could cause

damage to the engine.

The low fuel warning light illuminates

when the tank is nearly empty approxi-

mately 2.6 US gal (10 liters, 2.2 Imp gal). It

only operates when the ignition switch is

in the “ON” position. When this light

illuminates, fill the fuel tank immediately.

NOTE

This light does not turn off unless the

tank is replenished up to an internal

fuel quantity of approximately 4.0 US

gal (15 liters, 3.3 Imp gal).

& Door open warning light

The indicators are located in the center

portion of the dashboard.
When any of the doors or the rear gate is

not fully closed, it is indicated by the

corresponding part of the door open

warning light.

Always make sure this light is out before

you start to drive.

&

Windshield washer

fluid warning light

This light illuminates when the fluid level in

the windshield washer fluid tank falls to

the lower limit (approximately 0.6 US qt,

0.6 liter, 0.5 Imp qt).

Instruments and controls

3-17

– CONTINUED –

3-18

Instruments and controls

&

All-Wheel Drive warn-

ing light

WARNING

Continued driving with the AWD

warning light flashing can lead to

powertrain damage. If the AWD

warning light flashes, promptly park

in a safe place then check whether

all four tires are the same diameter

and whether any of the tires has a

puncture or has lost air pressure for

some other reason.

NOTE

If the temporary spare tire is used, the

AWD warning light may flash. Use of

the temporary spare tire should there-

fore be restricted to the minimum time

necessary. Replace the temporary

spare tire with a conventional tire as

soon as possible.
This light flashes if the vehicle is driven

with tires of different diameters fitted on its

wheels or with the air pressure exces-

sively low in any of its tires.

&

Vehicle Dynamics

Control warning light

(U.S.-spec models and

Canada-spec. models)/

Vehicle Dynamics Con-

trol operation indicator

light (all models)

! Vehicle Dynamics Control warning

light (U.S.-spec models and

Canada-spec. models)

CAUTION

The Vehicle Dynamics Control sys-

tem provides its ABS control

through the electrical circuit of the

ABS system. Accordingly, if the ABS

is inoperative, the Vehicle Dynamics

Control system becomes unable to

provide ABS control. As a result, the

Vehicle Dynamics Control system

also becomes inoperative, causing

the warning light to illuminate.

Though both the Vehicle Dynamics

Control and ABS systems are inop-

erative in this case, the ordinary

functions of the brake system are

still available. You will be safe while

driving with this condition, but drive

carefully and have your vehicle

checked at a SUBARU dealer as

soon as possible.

NOTE

. If the electrical circuit of the Vehicle

Dynamics Control system itself mal-

functions, the warning light only illumi-

nates. At this time, the ABS (Anti-lock

Brake System) remains fully opera-

tional.
. The warning light illuminates when

the electronic control system of the

ABS/Vehicle Dynamics Control system

malfunctions.
The Vehicle Dynamics Control system is

probably inoperative under any of the

following conditions. Have your vehicle

checked at a SUBARU dealer immedi-

ately.
. The warning light does not illuminate

when the ignition switch is turned to the
“ON” position.
. The warning light illuminates while the

vehicle is running.

NOTE

If the warning light behavior is as

described in the following examples,

the Vehicle Dynamics Control system

may be considered normal.
. The warning light illuminates right
