Subaru Impreza WRX (2014 year). Instruction - part 24

12-2

Specifications/Specifications

Specifications

These specifications are subject to change without notice.

&

Dimensions

in (mm)

Item

4-door

5-door

Turbo models

Turbo models

Except STI

STI

Except STI

STI

Overall length

180.3 (4,580)

173.8 (4,415)

Overall width

70.7 (1,795)

70.7 (1,795)

Overall height

58.1 (1,475)

57.9 (1,470)

58.1 (1,475)

57.9 (1,470)

Wheel base

103.3 (2,625)

103.3 (2,625)

Tread

Front

60.2 (1,530)

60.2 (1,530)

Rear

60.6 (1,540)

60.6 (1,540)

Ground clearance*

1

6.1 (155)

5.9 (150)

6.1 (155)

5.9 (150)

*1: Measured with vehicle empty

&

Engine

Engine model

EJ255

(2.5 L, DOHC, turbo, except STI)

EJ257

(2.5 L, DOHC, turbo, STI)

Engine type

Horizontally opposed, liquid cooled 4 cylinder, 4-stroke gasoline engine

Displacement cc (cu-in)

2,457 (150)

Bore 6 Stroke in (mm)

3.9 6 3.1 (99.5 6 79.0)

Compression ratio

8.4 : 1

8.2 : 1

Firing order

1 – 3 – 2 – 4

&

Electrical system

Battery type and capacity (5HR)

MT

12V-48AH (55D23L)

Alternator

Turbo models

12V-110A

Spark plugs

Turbo models

SILFR6A (NGK)

Specifications/Specifications

12-3

– CONTINUED –

12-4

Specifications/Specifications

&

Fuel

NOTE

The engine is designed to operate using unleaded gasoline.

Model

Fuel requirement

Fuel tank capacity

Except STI

91 AKI (95 RON) or higher*

1

16.9 US gal (64 liters, 14.1 Imp gal)

STI

93 AKI (98 RON) or higher*

2

*1: If unleaded gasoline with an octane rating of 91 AKI (95 RON) is not available, unleaded gasoline with an octane rating of 87 AKI (90 RON) or higher
may be temporarily used. For details, refer to “Fuel” F7-3.

*2: If unleaded gasoline with an octane rating of 93 AKI (98 RON) is not available, unleaded gasoline with an octane rating of 91 AKI (95 RON) may be
used with no detriment to engine durability or driveability. For details, refer to “Fuel” F7-3.

&

Lubricants

NOTE

Each quantity indicated here is only a guideline. The necessary quantity for replacement may differ slightly depending on the
temperature and other factors.

!

Engine oil

For checking, adding and replacing procedure, or other details, refer to “Engine oil” F11-8.

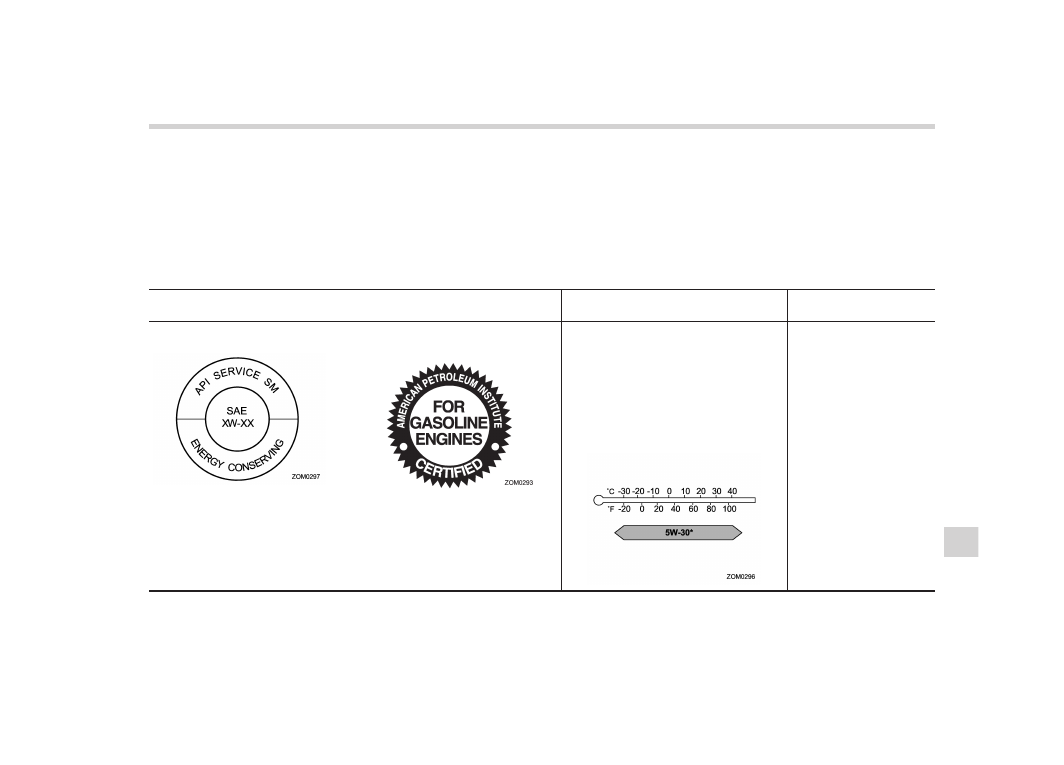

Oil grade

SAE viscosity No. and

applicable temperature

Engine oil capacity

API (American Petroleum In-
stitute) classification SM with
the words “ENERGY CON-

SERVING” or SN with the

words “RESOURCE CON-

SERVING”

or

ILSAC (International Lubricant Specifi-
cation Advisory Committee) GF-4 or
GF-5, which can be identified with the
ILSAC certification mark (Starburst
mark)

5W-30 synthetic oil is the required oil for
optimum engine performance and pro-
tection. Conventional oil may be used if
synthetic oil is unavailable.

*: 10W-30, 10W-40, 5W-30 or 5W-40
conventional oil may be used if replen-
ishment is needed but should be changed
to 5W-30 synthetic oil at the next oil
change.

· When adding the oil from

L to F level:
1.1 US qt (1.0 liter, 0.9
Imp qt)

· When changing the oil

and oil filter:
- Except STI:
4.4 US qt (4.2 liters, 3.7
Imp qt)
- STI:
4.5 US qt (4.3 liters, 3.8
Imp qt)

Specifications/Specifications

12-5

– CONTINUED –

12-6

Specifications/Specifications

!

Manual transmission and rear differential gear oil

Oil grade

API classification GL-5

SAE viscosity No. and
applicable temperature

Oil capacity

Manual transmission oil

5-speed

3.7 US qt (3.5 liters, 3.1 Imp qt)

6-speed

4.3 US qt (4.1 liters, 3.6 Imp qt)

Rear differential gear oil

STI models

1.1 US qt (1.0 liter, 0.9 Imp qt)

Others

0.8 US qt (0.8 liter, 0.7 Imp qt)

For the checking procedures or other details, refer to “Manual transmission oil” F11-16 or “Rear differential gear oil” F11-17.

&

Fluids

NOTE

Each quantity indicated here is only a guideline. The necessary quantity for replacement may differ slightly depending on the
temperature and other factors.

Fluid

Fluid type

Fluid capacity

Power steering fluid

· SUBARU ATF
· “Dexron III” Type Automatic Transmission Fluid

0.7 US qt (0.7 liter, 0.6 Imp qt)

Brake fluid

· Genuine SUBARU brake fluid
· FMVSS No. 116, fresh DOT 3 or DOT 4 brake fluid

–

Clutch fluid

–

For the checking procedures or other details, refer to “Power steering fluid” F11-17, “Brake fluid” F11-18 or “Clutch fluid” F11-19.

Specifications/Specifications

12-7

– CONTINUED –

12-8

Specifications/Specifications

&

Engine coolant

NOTE

Each quantity indicated here is only a guideline. The necessary quantity for replacement may differ slightly depending on the
temperature and other factors.

Model

Coolant capacity

Coolant type

Turbo models

Except STI

7.8 US qt (7.4 liters, 6.5 Imp qt)

SUBARU Super Coolant

STI

8.1 US qt (7.7 liters, 6.8 Imp qt)

For the checking, adding and replacing procedure, or other details, refer to “Cooling system” F11-11.

&

Tires

Tire size

235/45R17

245/40R18

Wheel size

17 6 8 J

18 6 8

1

/

2

J

Pressure

Front

33 psi (230 kPa, 2.3 kgf/cm

2

)

Rear

32 psi (220 kPa, 2.2 kgf/cm

2

)

Temporary spare tire

Size

T135/70 D17

Pressure

60 psi (420 kPa, 4.2 kgf/cm

2

)

Wheel nut tightening torque

72 lbf·ft (100 N·m, 10 kgf·m)*

*: This torque is equivalent to applying approximately 88 to 110 lbf (40 to 50 kgf) at the edge of the wheel nut wrench. If you have tightened the wheel
nuts by yourself, have the tightening torque checked at the nearest automotive service facility as soon as possible.

Specifications/Specifications

12-9

12-10

Specifications/Fuses and circuits

Fuses and circuits

&

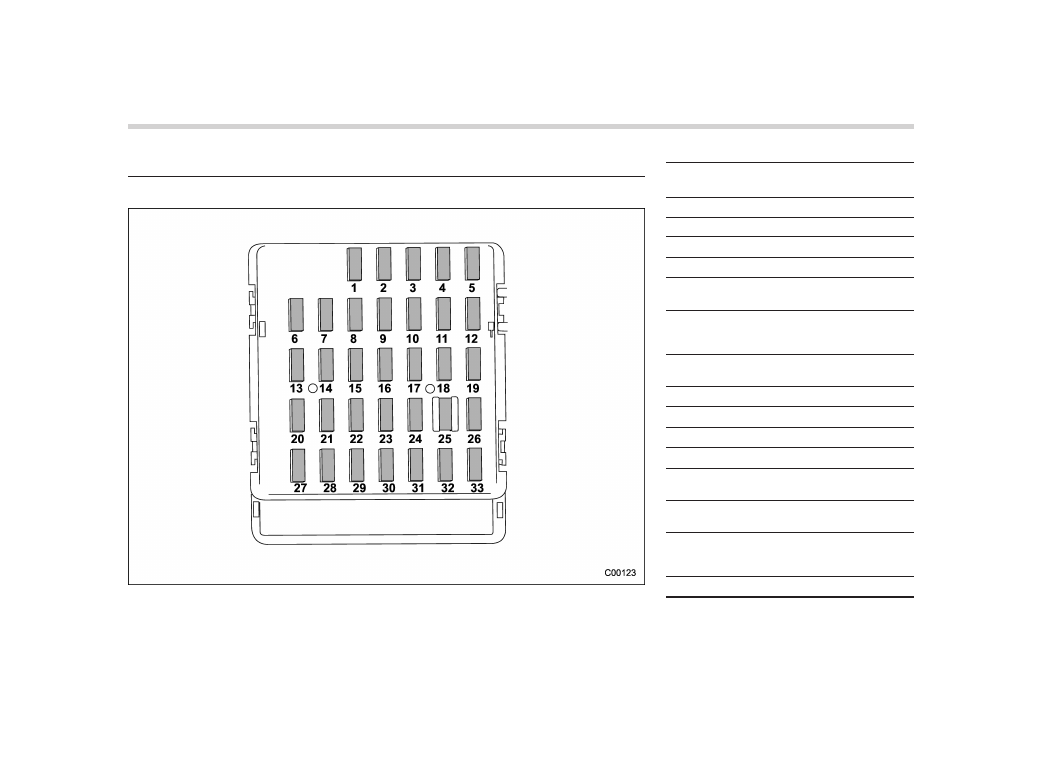

Fuse panel located in the passenger compartment

Fuse

panel

Fuse

rating

Circuit

1

Empty

2

Empty

3

15A

.

Door locking

4

10A

.

Front wiper deicer relay

5

10A

.

Combination meter

.

Clock

6

7.5A

.

Remote

control

rear

view mirrors

.

Seat heater relay

7

15A

.

Combination meter

.

Integrated unit

8

20A

.

Stop light

9

15A

.

Front wiper deicer

10

7.5A

.

Power supply (battery)

11

7.5A

.

Turn signal unit

12

15A

.

Engine control unit

.

Integrated unit

13

20A

.

Accessory power outlet
(center console)

14

15A

.

Front side marker light

.

Tail light

.

Rear combination light

15

Empty

Fuse

panel

Fuse

rating

Circuit

16

10A

.

Illumination

17

15A

.

Seat heaters

18

10A

.

Backup light

19

Empty

20

10A

.

Accessory power outlet
(instrument panel)

21

7.5A

.

Starter relay

22

15A

.

Air conditioner

.

Rear window defogger
relay coil

23

15A

.

Rear wiper

.

Rear window washer

24

15A

.

Audio unit

25

15A

.

SRS airbag system

26

7.5A

.

Power window relay

.

Radiator main fan relay

27

15A

.

Blower fan

28

15A

.

Blower fan

29

15A

.

Fog light

30

30A

.

Front wiper

31

7.5A

.

Auto air conditioner unit

.

Integrated unit

Fuse

panel

Fuse

rating

Circuit

32

Empty

33

7.5A

.

ABS/Vehicle Dynamics
Control unit

Specifications/Fuses and circuits

12-11

– CONTINUED –

12-12

Specifications/Fuses and circuits

&

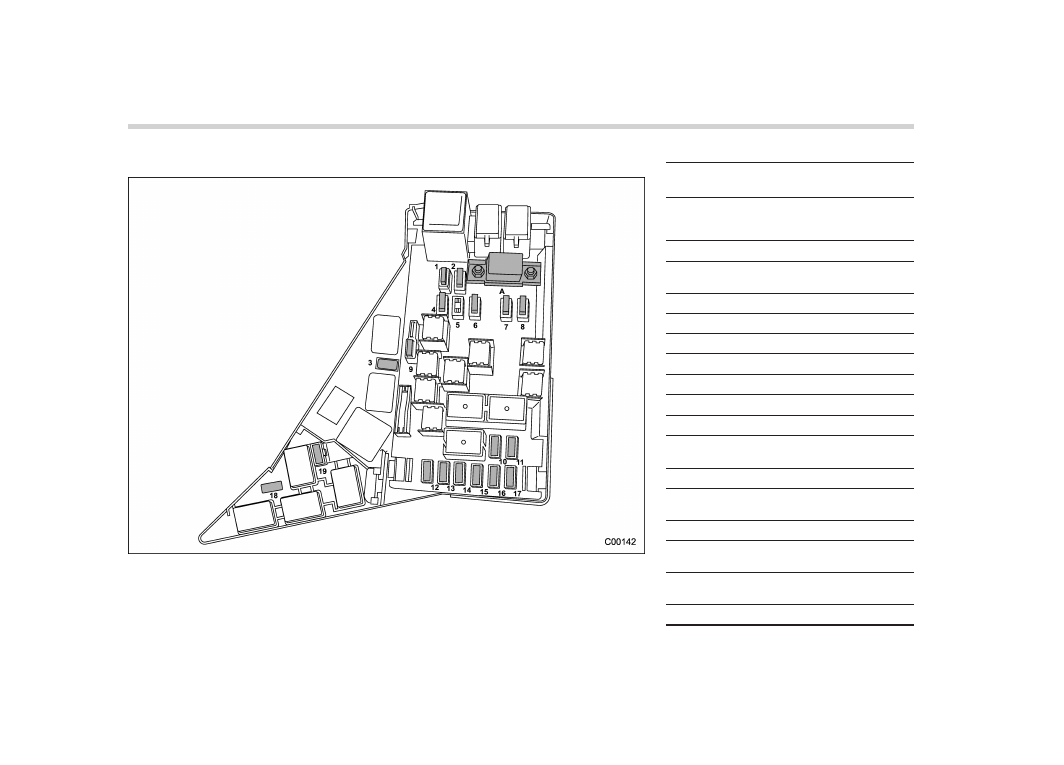

Fuse panel located in the engine compartment

A)

Main fuse

Fuse

panel

Fuse

rating

Circuit

1

30A

.

ABS unit

.

Vehicle Dynamics Con-
trol unit

2

25A

.

Main fan (cooling fan)

3

10A

.

Secondary air combina-
tion valve (turbo models)

4

25A

.

Sub fan (cooling fan)

5

Empty

6

10A

.

Audio

7

30A

.

Headlight (low beam)

8

15A

.

Headlight (high beam)

9

20A

.

Back-up

10

15A

.

Horn

11

25A

.

Rear window defogger

.

Mirror heater

12

15A

.

Fuel pump

13

10A

.

Automatic transmission
control unit

14

7.5A

.

Engine control unit

15

15A

.

Turn and hazard warn-
ing flasher

16

15A

.

Tail and illumination re-
lay

17

7.5A

.

Alternator

Fuse

panel

Fuse

rating

Circuit

18

15A

.

Headlight (right side)

19

15A

.

Headlight (left side)

Specifications/Fuses and circuits

12-13

12-14

Specifications/Bulb chart

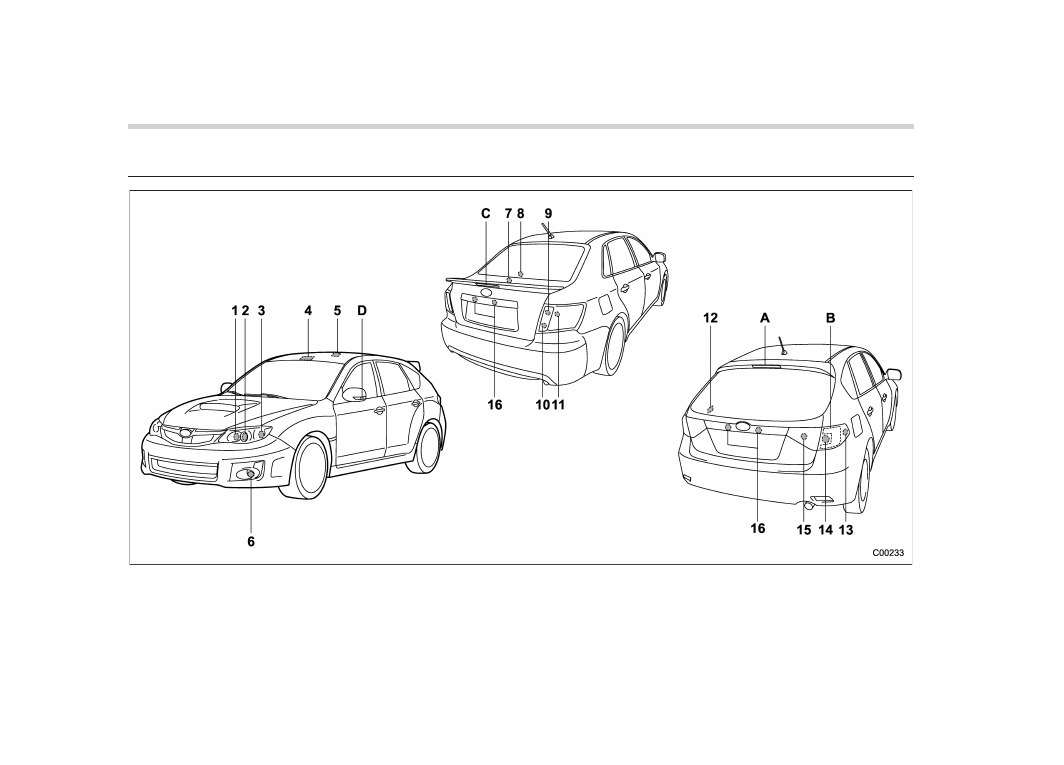

Bulb chart

NOTE

Lights from A to D are the LED (Light Emitting Diode) type. Consult your SUBARU dealer for replacement.

Wattage

Bulb No.

1)

High beam headlight

12V-60W

9005 (HB3)

2)

Low beam headlight

Models with HID light

12V-35W

D2S

Models with halogen light

12V-55W

H11

3)

Front turn signal light/Front side marker light

12V-27/8W

1157NA

4)

Map light

12V-8W

–

5)

Dome light

12V-8W

–

6)

Front fog light

12V-51W

9006 (HB4)

7)

Trunk light (4-door)

12V-5W

168 (W5W)

8)

High-mounted stop light (4-door, if equipped)

12V-21W

(P21W)

9)

Rear turn signal light (4-door)

12V-21W

(WY21W)

10) Backup light (4-door)

12V-16W

921

11) Stop light/Tail and rear side marker light (4-door)

12V-21/5W

7443
(W21/5W)

12) Cargo area light (5-door)

12V-5W

–

13) Rear side marker light (5-door)

12V-5W

168 (W5W)

14) Rear turn signal light (5-door)

12V-21W

(WY21W)

15) Backup light (5-door)

12V-21W

7440

16) Licence plate light

12V-5W

168 (W5W)

A)

High-mounted stop light (5-door)

–

–

B)

Stop light/Tail light (5-door)

–

–

C)

High-mounted stop light (4-door, if equipped)

–

–

D)

Side turn signal light (if equipped)

–

–

WARNING

. Bulbs may become very hot while

illuminated. Before replacing
bulbs, turn off the lights and wait
until the bulbs cool down. Other-
wise, there is a risk of sustaining
a burn injury.

. For models with HID low beam

headlights, observe the following
precautions. Not doing so carries
the risk of an electric shock that
could result in serious injury
because the HID bulbs use an
extremely high voltage.

– Do not replace any headlight

bulbs (both low beam and
high beam) by yourself.

– Do not remove/restore the

headlight assemblies by your-
self.

– Do not remove any headlight-

assembly components by
yourself.

For replacement, contact your

SUBARU dealer.

Specifications/Bulb chart

12-15

– CONTINUED –

12-16

Specifications/Bulb chart

CAUTION

Replace any bulb only with a new
bulb of the specified wattage. Using
a bulb of different wattage could
result in a fire.

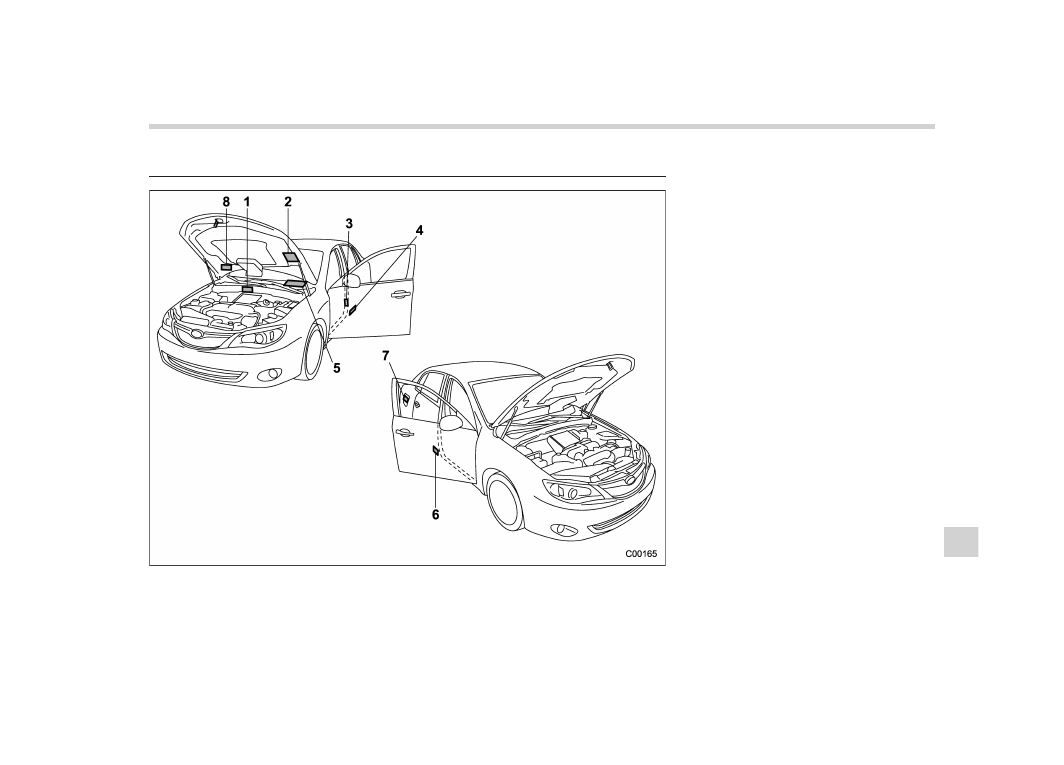

Vehicle identification

1)

Vehicle identification number

2)

Emission control label

3)

Tire inflation pressure label

4)

Certification label

5)

Vehicle identification number plate

6)

Model number label

7)

Fuel label

8)

Air conditioner label

Specifications/Vehicle identification

12-17
