RS-8

Углы установки колес

ЗАДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Измерьте и отрегулируйте углы установки пе-
редних и задних колес одновременно. Проце-
дуры измерения и регулировки углов установ-
ки колес описаны в разделе “FS”. <См. FS-7,
ПРОВЕРКА, Углы установки колес.>

RS-9

Задний стабилизатор

ЗАДНЯЯ ПОДВЕСКА

3. Задний стабилизатор

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите тягу стабилизатора.

3) Снимите хомут стабилизатора.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Тяга стабилизатора

60 Нм (6,1 кгс-м, 44 фунт-силы-фут)

Хомут стабилизатора

38 Нм (3,9 кгс-м, 28 фунт-силы-фут)

C: ПРОВЕРКА

1) Проверьте втулку на предмет трещин, чрез-
мерной усталости или повреждений.
2) Проверьте тягу стабилизатора на предмет
повреждений.

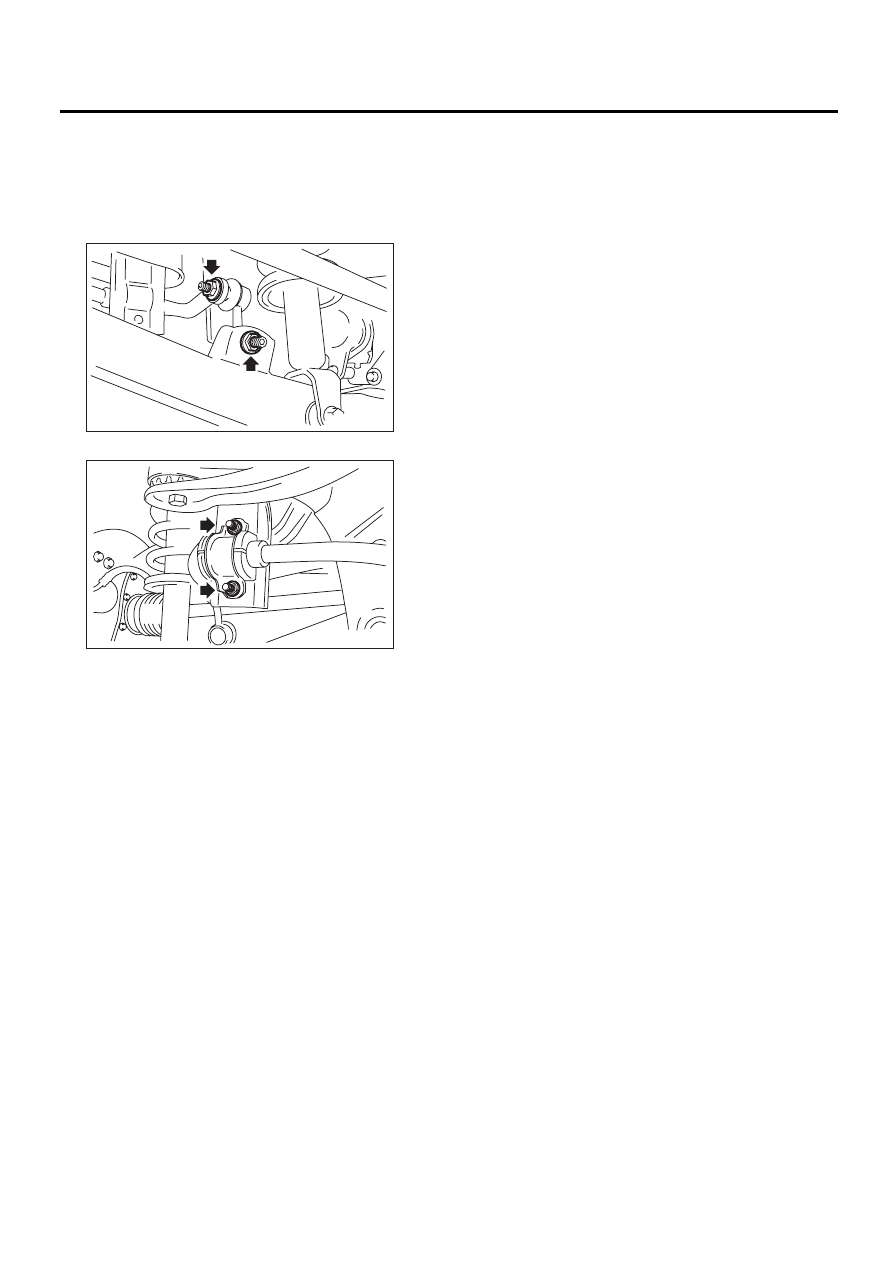

RS-00178

RS-00179

RS-10

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

4. Задний продольный рычаг

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Снимите кронштейн и снимите трос стояноч-
ного тормоза с направляющей.

3) Снимите жгут проводов датчика скорости
колеса системы ABS с продольного рычага.
4) Снимите продольный рычаг.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
• Обязательно установите новую самоконтря-
щуюся гайку.
• Всегда затягивайте втулку стабилизатора в
состоянии полной снаряженной массы автомо-
биля и при полном контакте колес с грунтом.
Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Продольный рычаг

120 Нм (12,2 кгс-м, 89 фунт-силы-фут)

Кронштейн троса стояночного тормоза

33 Нм (3,4 кгс-м, 24 фунт-силы-фут)

C: РАЗБОРКА

С помощью специального инструмента и труб-
ки, выдавите втулку.
ST

20099PA010

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

(1) Направляющая

(1)

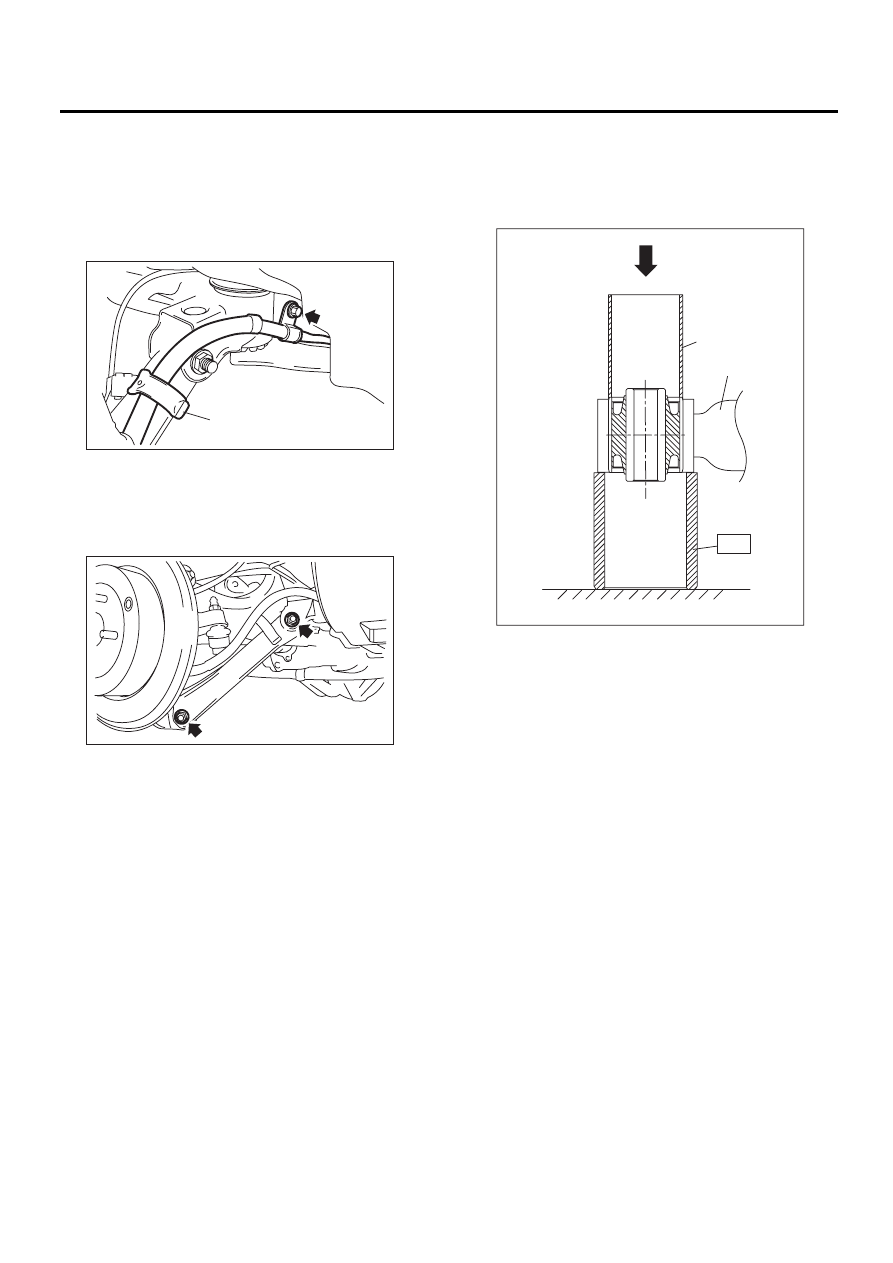

RS-00180

RS-00181

(1) Трубка диаметром 39 мм и длиной 50 мм

(2) Продольный рычаг

RS-00182

ST

(2)

(1)

RS-11

Задний продольный рычаг

ЗАДНЯЯ ПОДВЕСКА

D: СБОРКА

Запрессуйте втулку при помощи специальных
инструментов ST A и ST B.
ST A

20099AE040ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ST B

20099PA010ПРИСПОСОБЛЕНИЕ ДЛЯ

СНЯТИЯ И УСТАНОВКИ

ОСТОРОЖНО:
Нажимайте на втулку в прямом направле-
нии.

E: ПРОВЕРКА

Проверьте продольный рычаг на предмет изги-
бов, коррозии и повреждений.

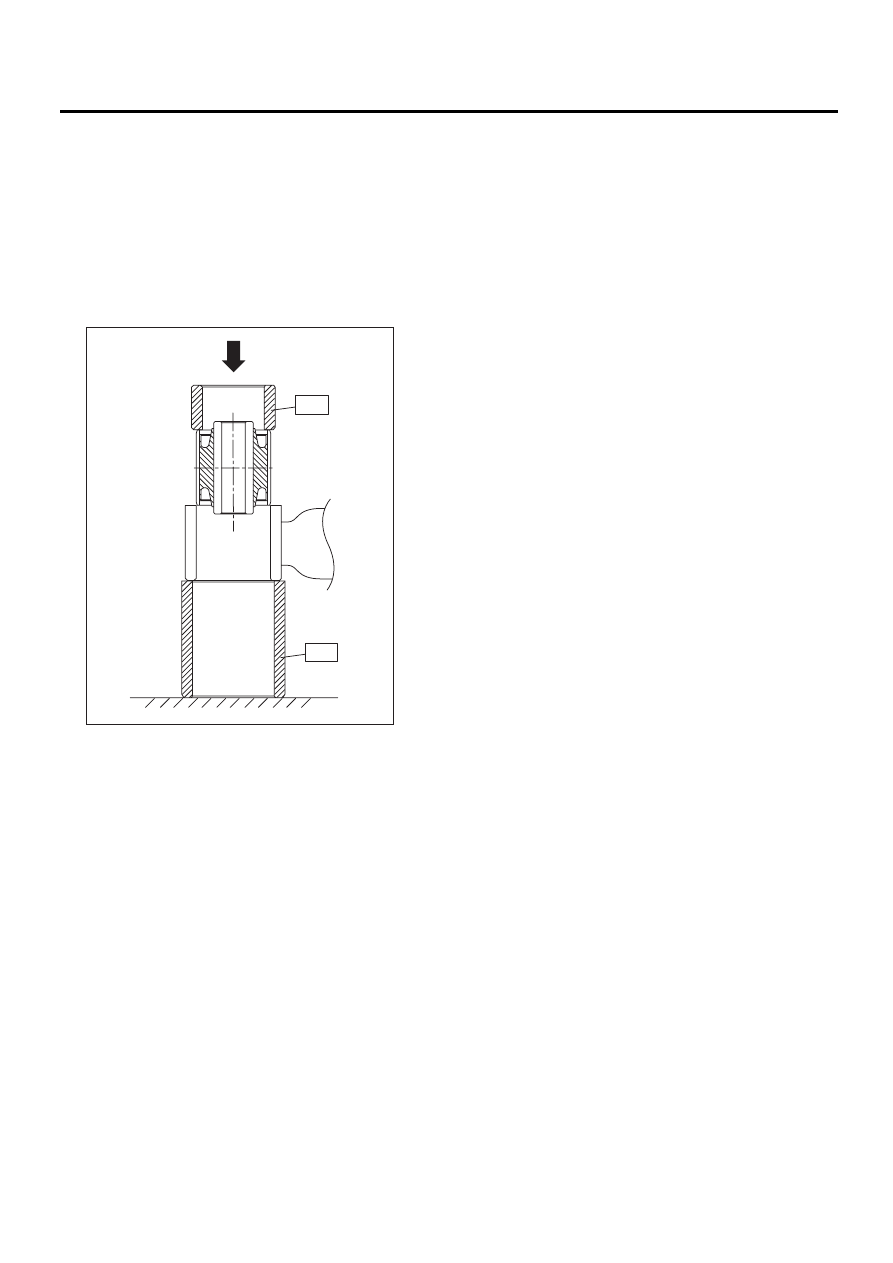

RS-00183

ST-B

ST-A
