RS-4

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

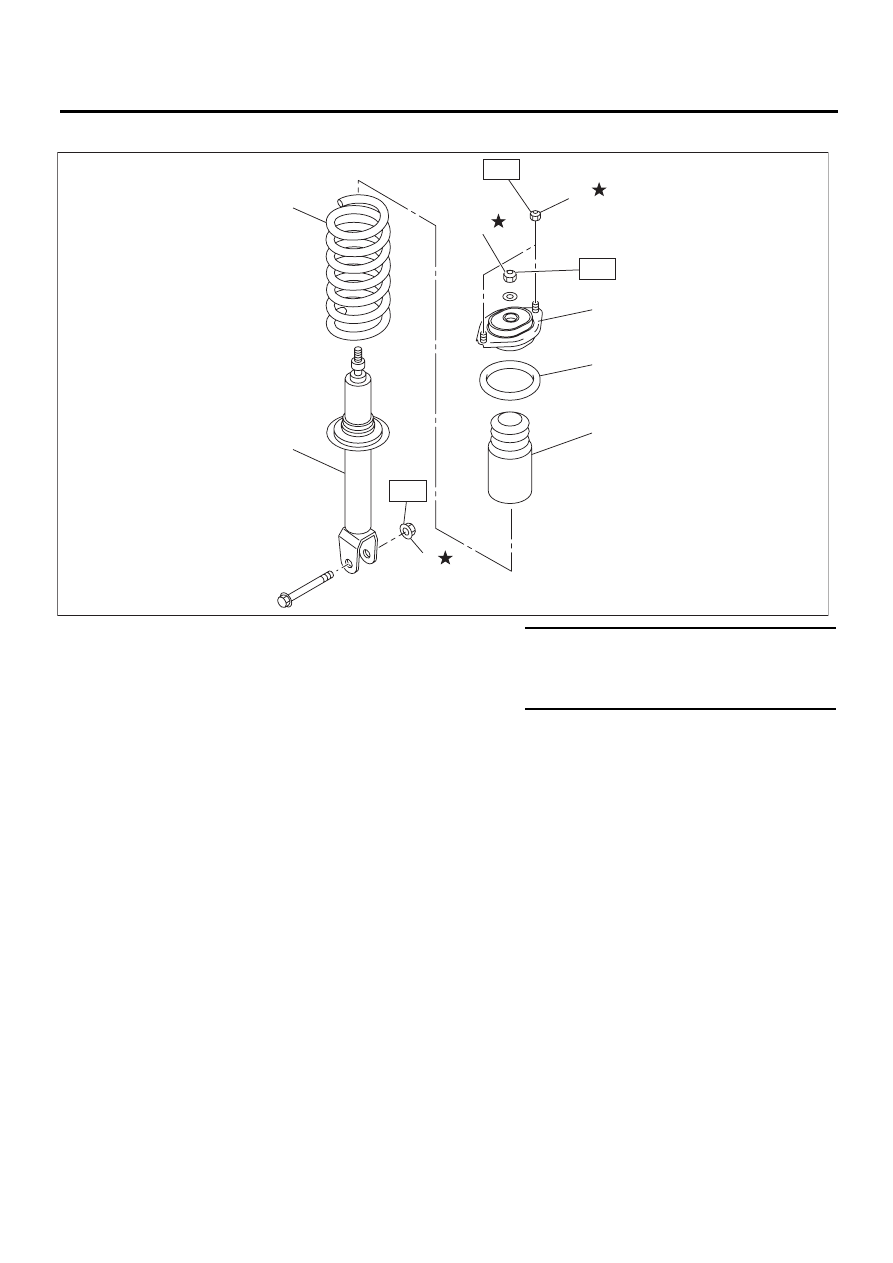

2. АМОРТИЗАТОР

(1)

Опора

(5)

Амортизатор

Момент затяжки: Нм (кгс-м, фунт-силы-фут)

(2)

Верхняя резиновая прокладка

(6)

Самоконтрящаяся гайка

T1: 30 (3,1, 22,4)

(3)

Пыльник



T2: 35 (3,6, 26)

(4)

Витая пружина





T3: 120 (12,2, 89)

RS-00177

(4)

(5)

(6)

(6)

(6)

(3)

(2)

(1)

T3

T2

T1

RS-5

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

Пожалуйста, изучите и выполняйте следующие
общие правила безопасности. Строгое следо-
вание им необходимо, чтобы предотвратить
травмы персонала, выполняющего работы, а
также других лиц в зоне работ.

1. ПОРЯДОК РАБОТЫ

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед утилизацией амортизаторов обяза-
тельно полностью стравите газ. Кроме того, не
подвергайте амортизатор воздействию пламе-
ни или огня.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки и заме-
ны деталей без необходимости.
• Используйте оригинальную смазку SUBARU,
или аналогичную ей. Не смешивайте смазоч-
ные материалы разных типов или производите-
лей.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.

2. МАСЛО

При работе с маслами, внимательно следуйте
приведенным ниже правилам, во избежание
несчастных случаев.
• При выполнении работ, во время которых
возможен разлив масла, подготовьте емкость
и ветошь. При разливе масла немедленно вы-
трите его, чтобы предотвратить проникнове-
ние масла в напольное покрытие или в окружа-
ющую среду.
• Следуйте всем государтственным и местным
законам в отношении утилизации отходов.

RS-6

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

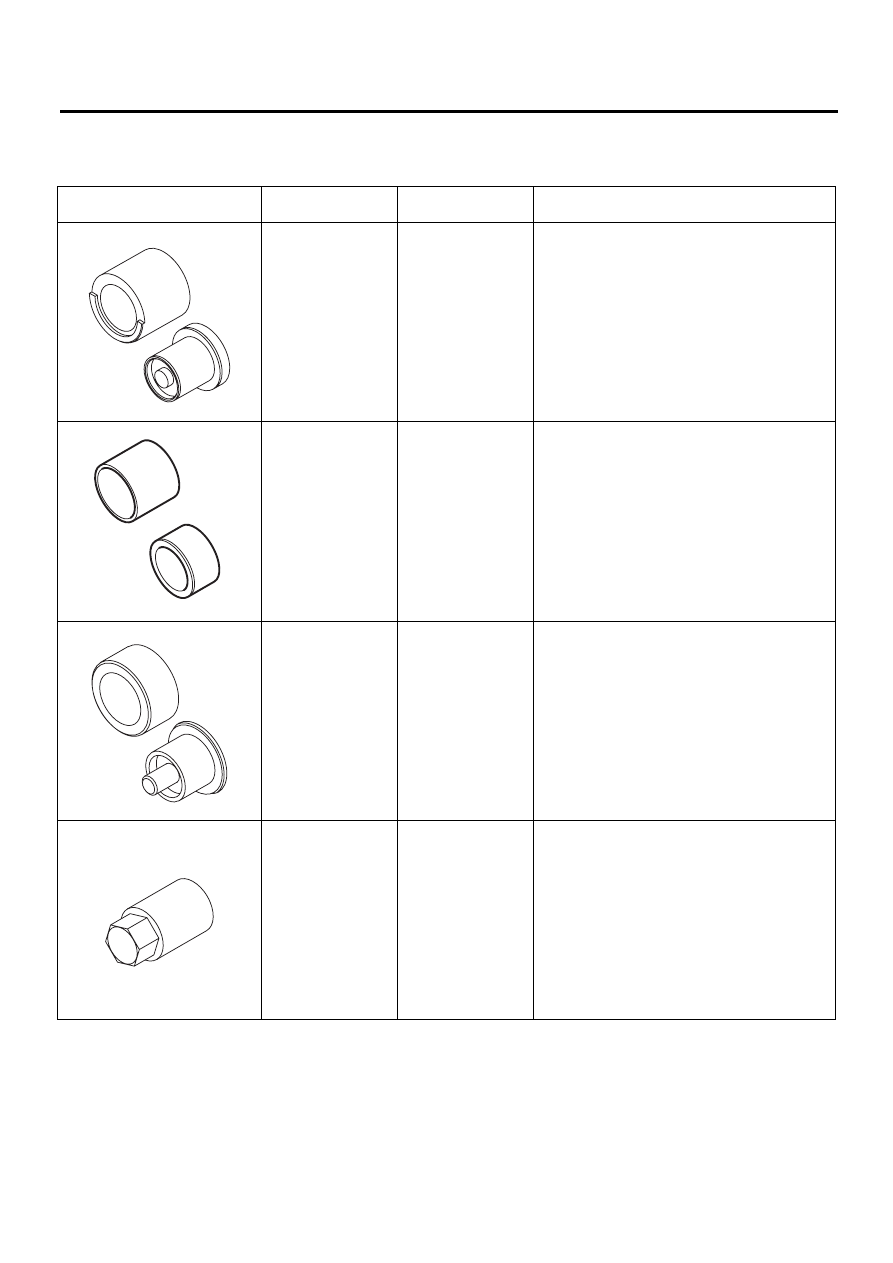

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

20099AE000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены втулки передней
поперечной тяги.

20099PA010

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены втулки заднего
продольного рычага.

20099AE040

КОМПЛЕКТ ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ СНЯТИЯ И
УСТАНОВКИ

Используется для замены втулки заднего
продольного рычага.

20399AG000

ГОЛОВКА ОПОРЫ
СТОЙКИ

Используется для снятия и установки опоры
амортизатора.

ST20099AE000

ST20099PA010

ST20099AE040

ST20399AG000

RS-7

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

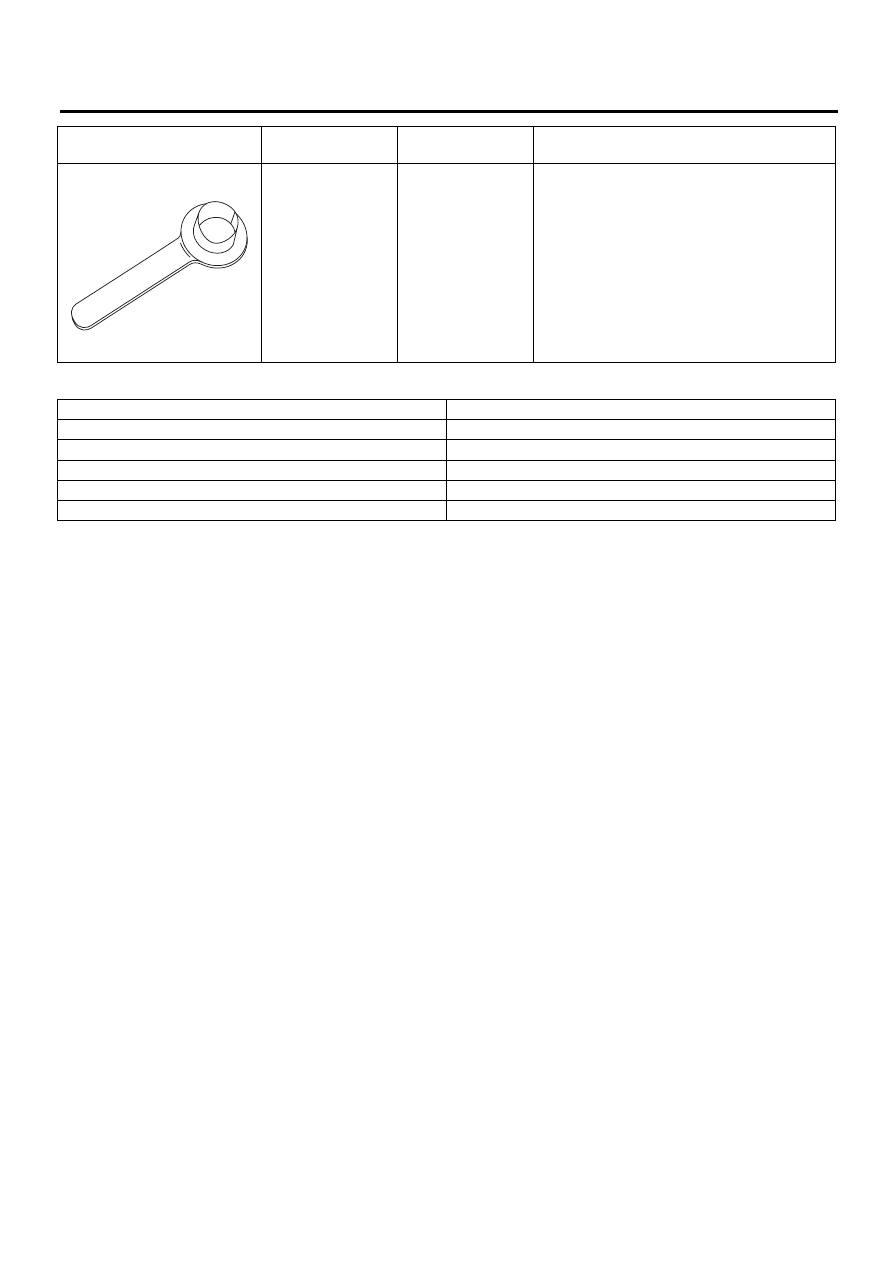

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

28099PA090

ЗАЩИТНОЕ ПРИ-
СПОСОБЛЕНИЕ
ДЛЯ САЛЬНИКА

• Используется для установки заднего веду-
щего вала на задний дифференциал.
• Для защиты сальника

НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Стенд регулировки углов установки колес

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Домкрат

Используется для снятия и установки подвески.

Съемник подшипников

Используется для снятия втулок.

Устройство для сжатия витой пружины

Используется для разборки и сборки амортизатора.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST28099PA090
