5AT-18

Общие сведения

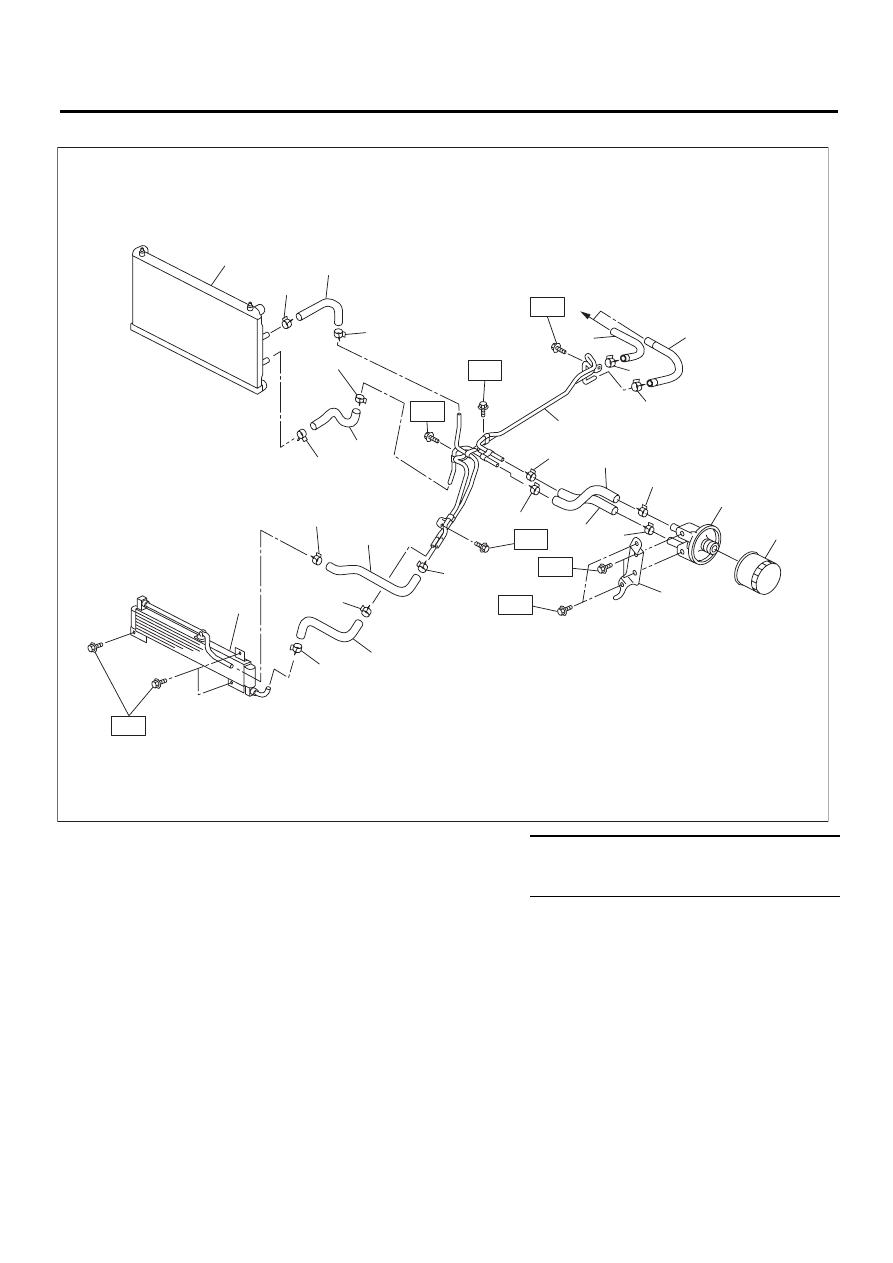

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

• Кроме моделей EH и ER

(1)

Радиатор

(5)

Кронштейн фильтра ATF

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Зажим

(6)

Трубка охладителя ATF

T1: 7 (0,71, 5,2)

(3)

Шланг ATF

(7)

Крепление фильтра ATF

T2: 7,5 (0,76, 5,5)

(4)

Фильтр ATF

(8)

Охладитель ATF





AT-03974

(1)

(2)

(3)

(3)

(3)

(3)

(2)

(2)

(2)

(2)

(6)

(5)

(3)

(3)

(3)

(3)

(2)

(2)

(2)

(2)

(2)

T2

T2

T2

T2

(4)

(7)

T1

T1

(2)

(2)

(2)

(8)

(2)

T2

5AT-19

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

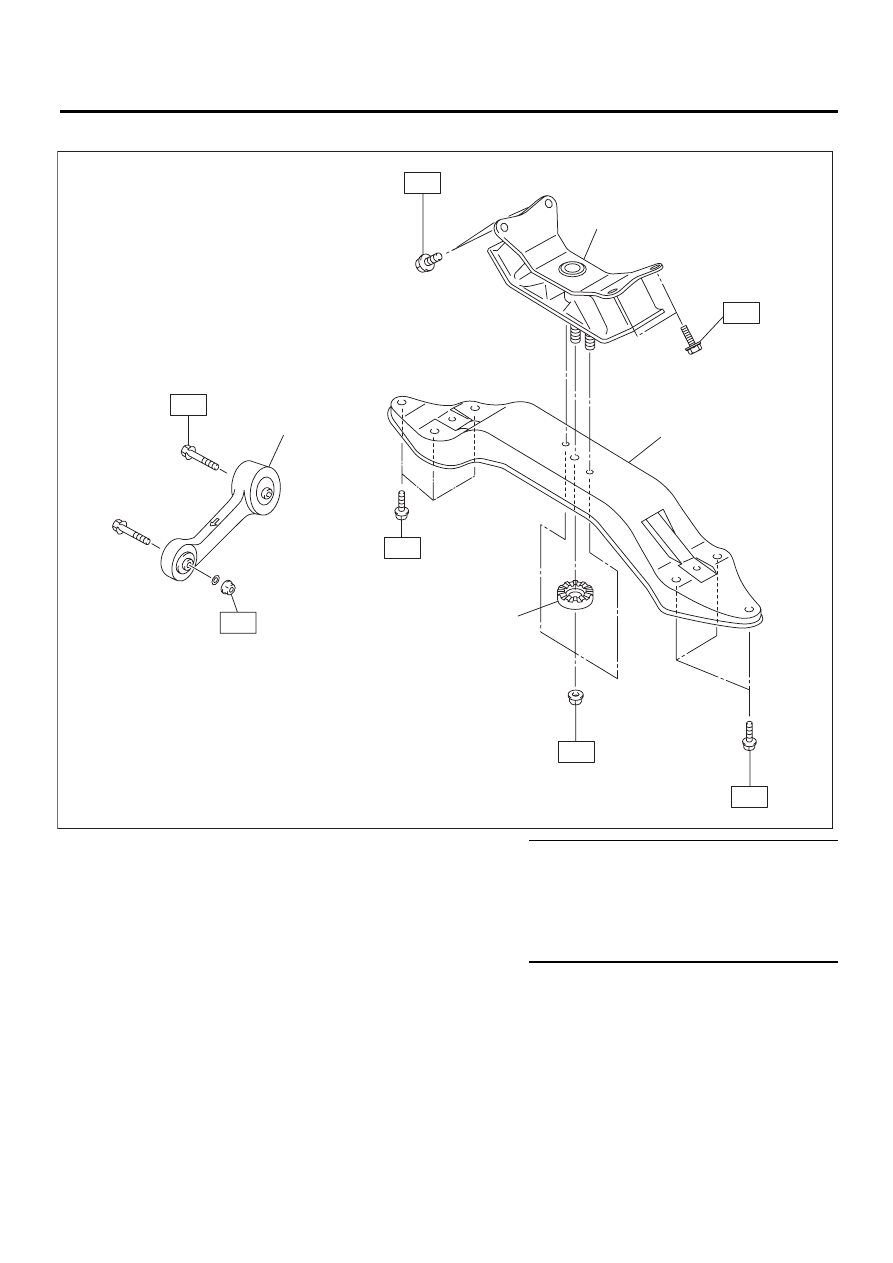

12.ОПОРА ТРАНСМИССИИ

(1)

Стопор качания

(3)

Поперечная балка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Задняя резиновая подушка

(4)

Стопор

T1: 35 (3,6, 26)









T2: 40 (4,1, 29,5)









T3: 50 (5,1, 36,9)









Т4: 58 (5,9, 42,8)









Т5: 75 (7,6, 55,3)

AT-03975

(2)

(3)

(4)

(1)

T4

T5

T5

T2

T2

T1

T3

5AT-20

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Не размещайте поддон картера внутренней
стороной вверх, устанавливайте его так, чтобы
избежать попадания посторонних предметов в
корпус клапана.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены без необходимости.
• При разборке корпуса и других деталей из
легкого сплава, используйте только легкое
осаживание пластиковым молотком, чтобы ра-
зобрать его на отдельные детали. Не вскры-
вайте его при помощи отвертки или другого
инструмента.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте фирменное трансмиссионное
масло, смазку и т.д. SUBARU или эквивалент-
ные. Не смешивайте жидкости различных ти-
пов или производителей.
• Обязательно затягивайте болты и гайки на
указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой наносите трансмиссион-
ное масло на поверхности скольжения или вра-
щения.
• Замените деформированные или повреж-
денные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец
или сальников наносите достаточное количес-
тво ATF во избежание повреждения или де-
формации.
• Не допускайте неправильной или неудачной
установки уплотнительных колец, пружинных
стопорных колец или подобных деталей.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Избегайте повреждения сопряженных по-
верхностей корпуса.
• Перед нанесением прокладочного гермети-
ка, полностью удалите старую прокладку.

5AT-21

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D: ПОДГОТОВКА ИНСТРУМЕНТА

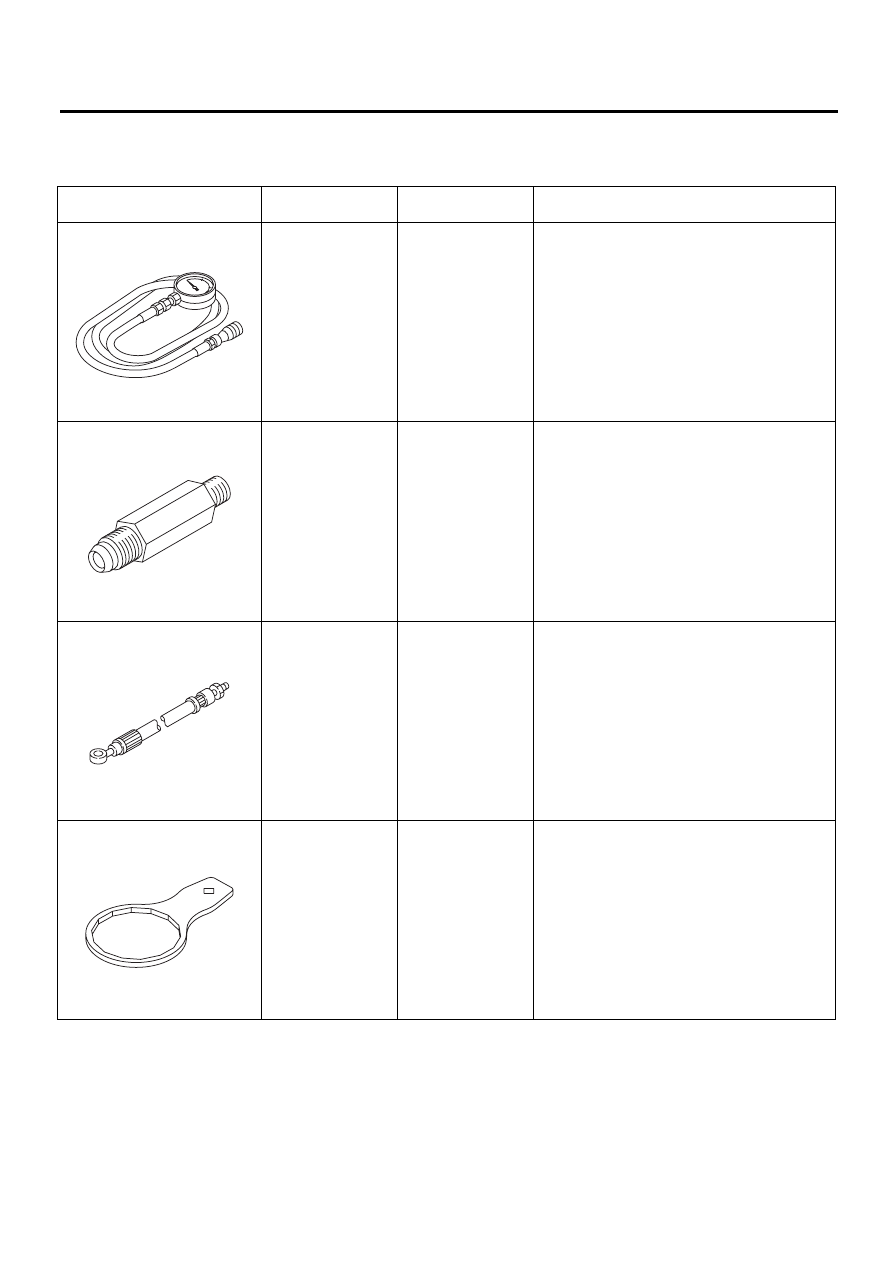

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

498575400

УЗЕЛ МАНОМЕТ-
РА ДАВЛЕНИЯ
МАСЛА

Используется для измерения давления мас-
ла

498897200

АДАПТЕР

Используется для установки на корпус мас-
ляного насоса при измерении давления в ма-
гистрали.

498897700

АДАПТЕР ДАВЛЕ-
НИЯ МАСЛА

Используется для измерения давления муф-
ты передачи.

498545400

КЛЮЧ ФИЛЬТРА

Используется для снятия и установки филь-
тра ATF.

ST-498575400

ST-498897200

ST-498897700

ST-498545400
