Subaru B9 Tribeca (2007 год). Руководство - часть 168

5AT-14

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

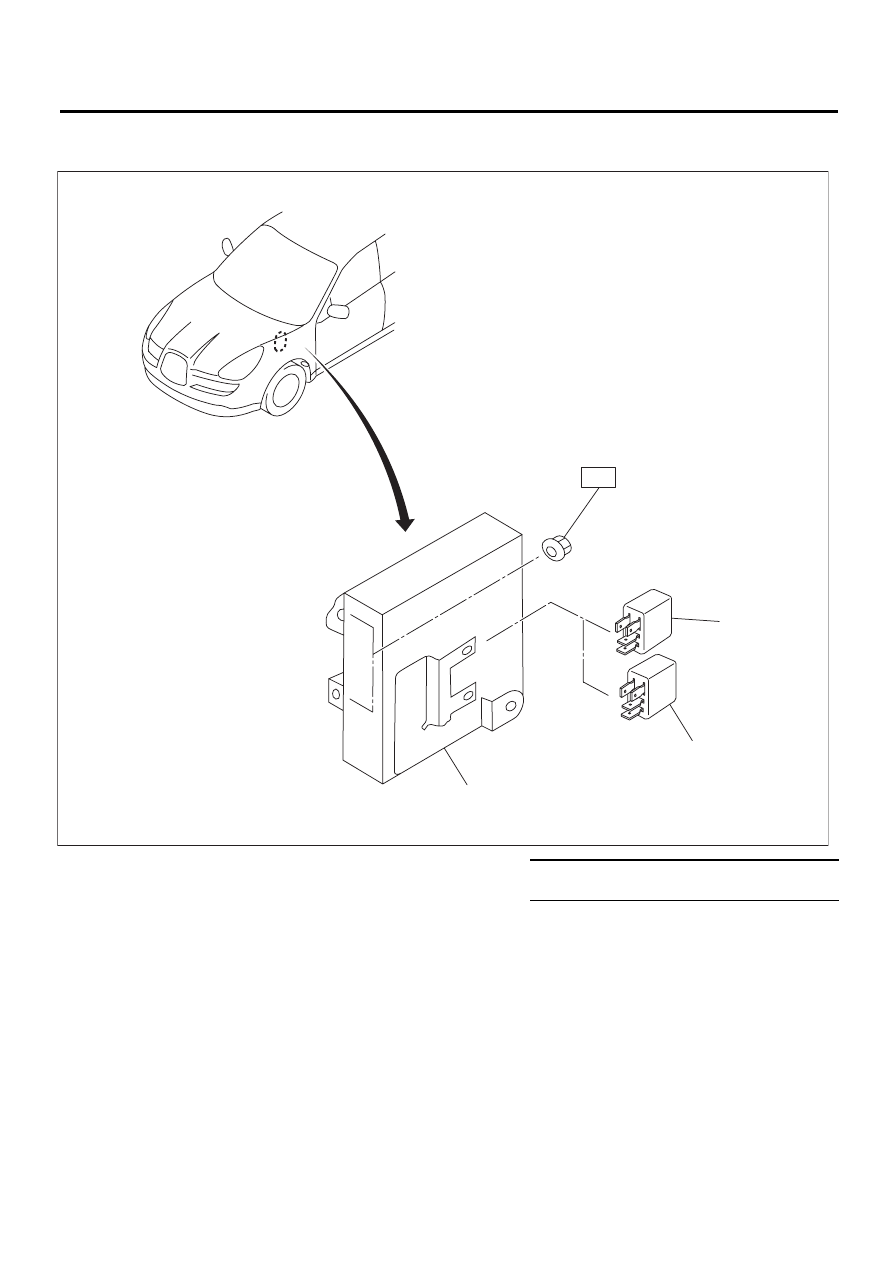

9. БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

• Модель с левосторонним управлением

(1)

Блок управления трансмиссией (TCM) (2) Реле P-VIGN

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(3) Реле стоп-сигналов

T: 7,5 (0,76, 5,5)

 T

(1)

(3)

(2)

AT-03709

5AT-15

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

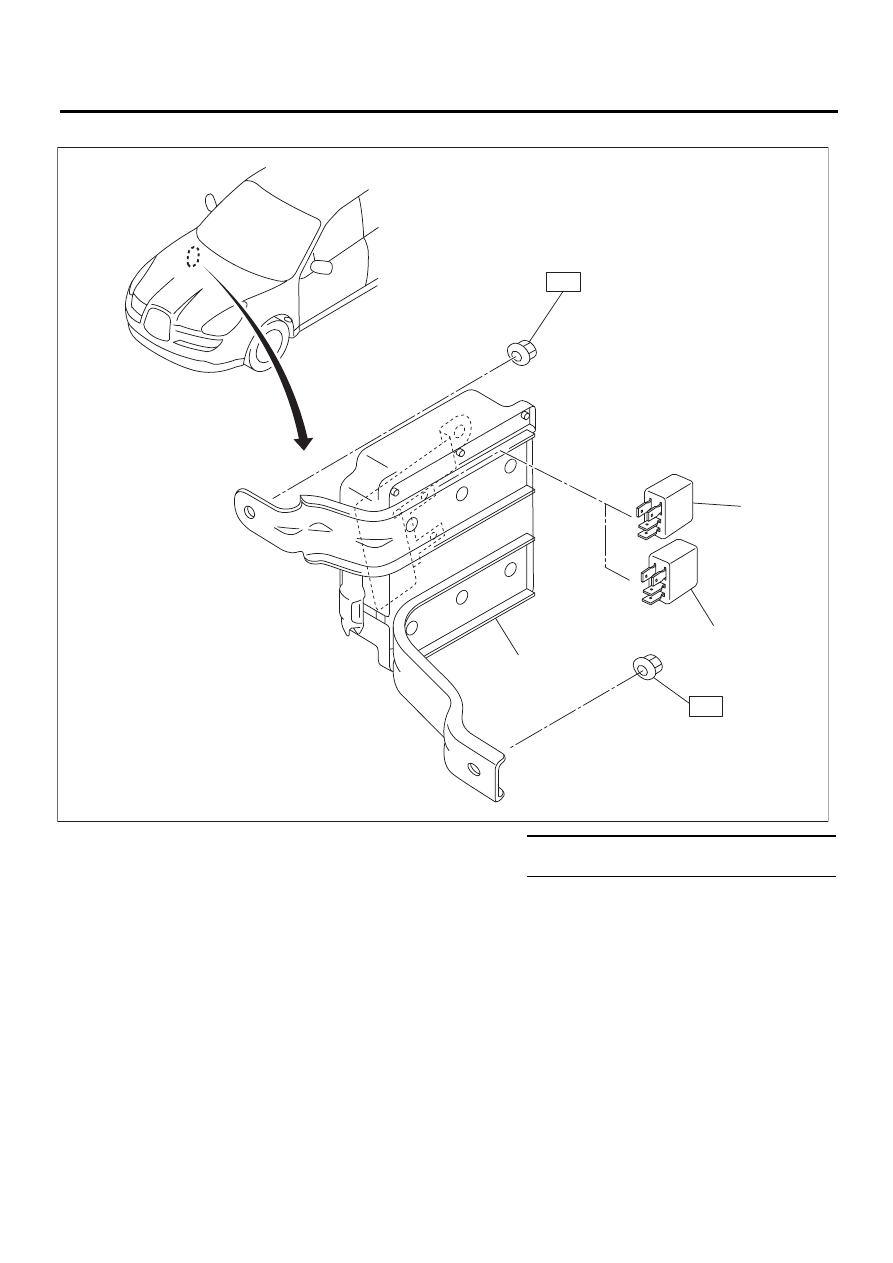

• Модель с правосторонним управлением

(1)

Блок управления трансмиссией (TCM)

(2)

Реле P-VIGN

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(3)

Реле стоп-сигналов

T: 7,5 (0,76, 5,5)

AT-03981

T

(1)

(3)

(2)

T

5AT-16

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

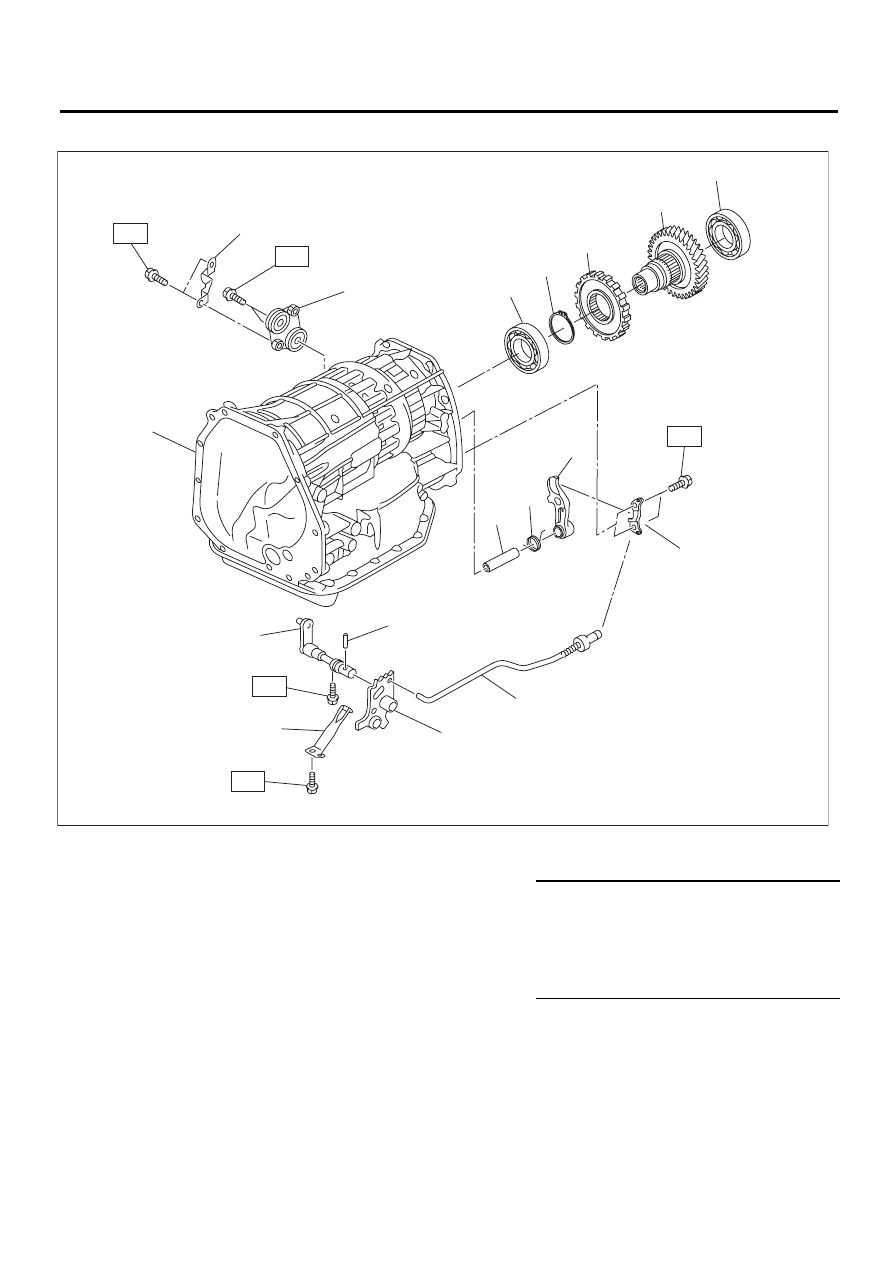

10.УСТРОЙСТВО УПРАВЛЕНИЯ ТРАНСМИССИЕЙ И СУППОРТ ПАРКОВКИ

(1) Кронштейн

(9)

Привод суппорта парковки

(17) Шарикоподшипник

(2) Плавающий кронштейн

(10)

Вал защелки режима парковки



(3) Основной корпус AT

(11)

Возвратная пружина

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4) Рычаг селектора диапазонов

(12)

Защелка режима парковки

T1: 6 (0,6, 4,4)

(5) Прямой штифт

(13)

Шарикоподшипник

T2: 7 (0,7, 5,2)

(6) Пружина фиксатора

(14)

Стопорное кольцо

T3: 25 (2,5, 18)

(7) Пластина ручного режима

(15)

Шестерня парковки

Т4: <См. 5AT

-77, Защелка режима парков-

ки.>

(8) Шток парковки

(16)

Ведомая шестерня редуктора

T3

T3

T4

T1

T2

(1)

(2)

(3)

(10)

(11)

(8)

(7)

(5)

(4)

(6)

(12)

(13)

(14)

(15)

(16)

(17)

(9)

AT-03872

5AT-17

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

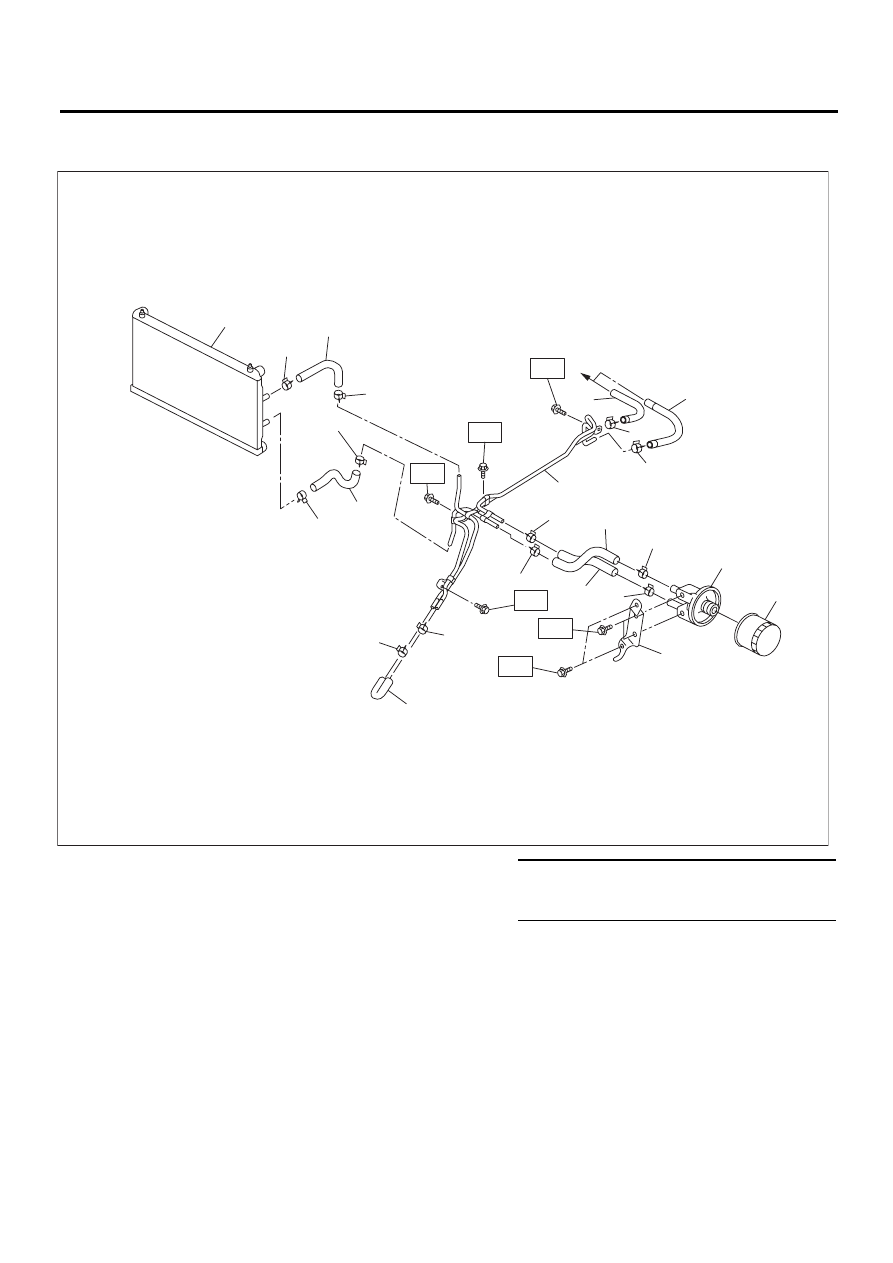

11.ТРУБКА МАСЛЯНОГО ОХЛАДИТЕЛЯ И МАСЛЯНЫЙ ОХЛАДИТЕЛЬ

• Модель EH и ER

(1)

Радиатор

(5)

Кронштейн фильтра ATF

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Зажим

(6)

Трубка охладителя ATF

T1: 7 (0,71, 5,2)

(3)

Шланг ATF

(7)

Крепление фильтра ATF

T2: 7,5 (0,76, 5,5)

(4)

Фильтр

ATF





AT-04149

(1)

(2)

(3)

(3)

(3)

(2)

(2)

(2)

(2)

(6)

(5)

(3)

(3)

(3)

(3)

(2)

(2)

(2)

(2)

(2)

T2

T2

T2

T2

(4)

(7)

T1

T1

(2)

(2)
