Subaru B9 Tribeca (2007 год). Руководство - часть 91
EN(H6DO)(diag)-10

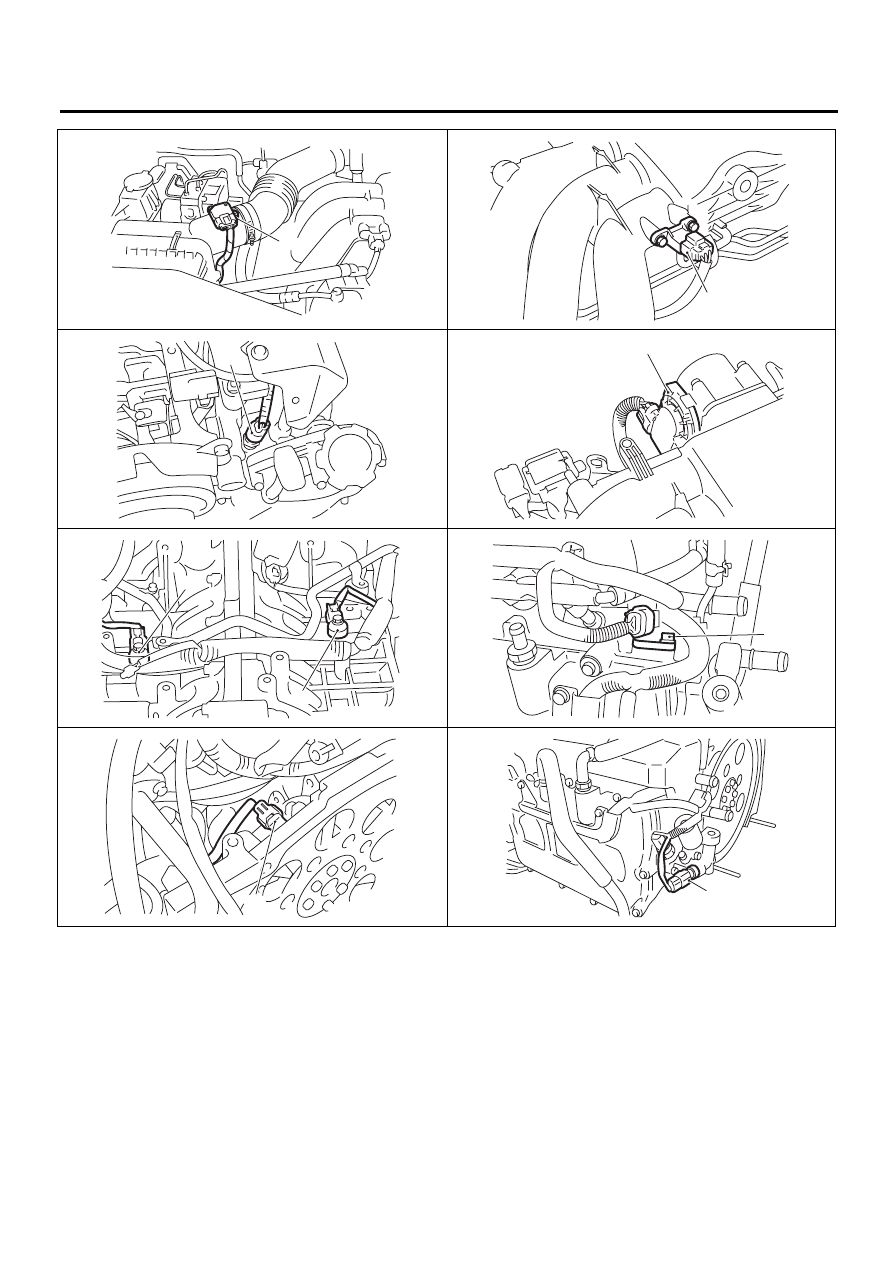

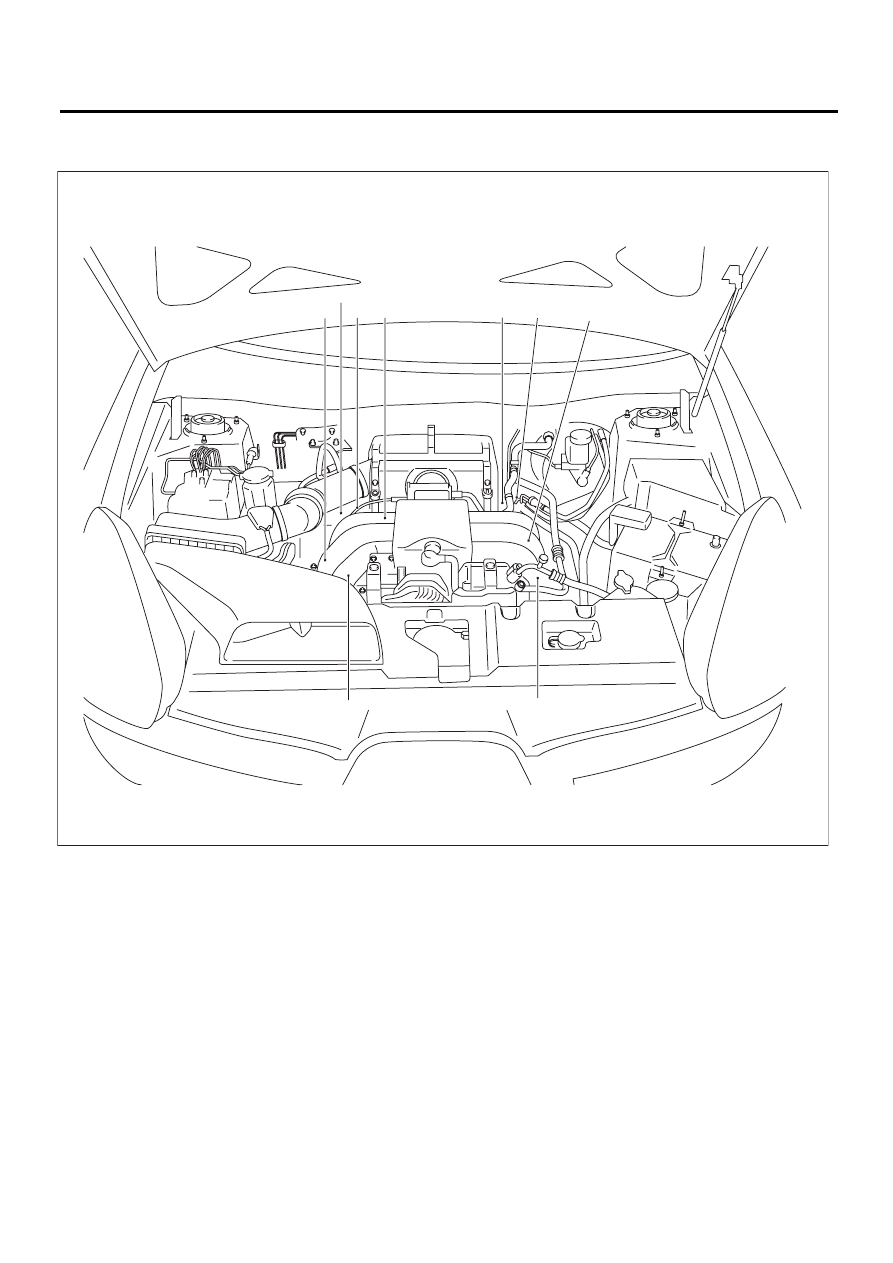

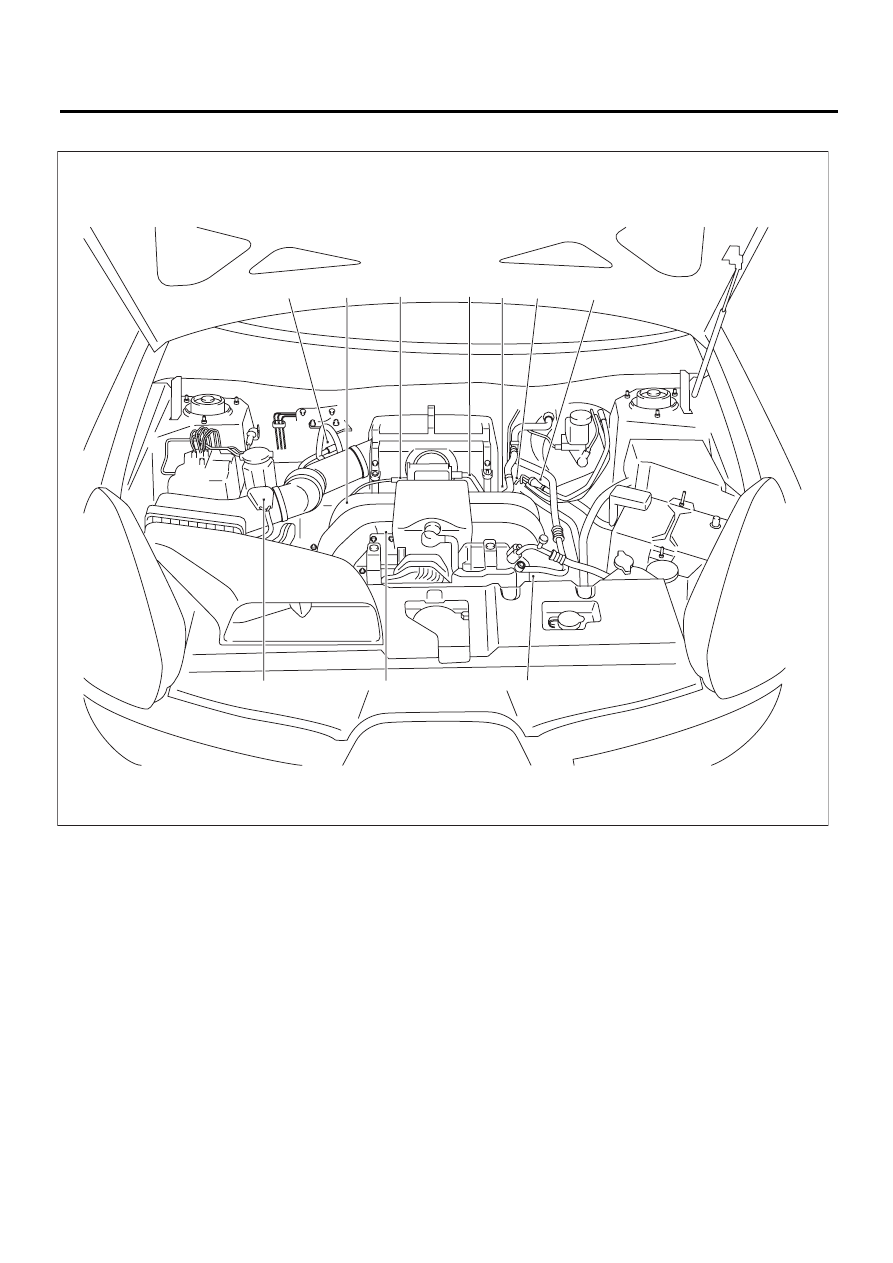

Расположение электрических компонентов
ДВИГАТЕЛЬ (ДИАГНОСТИКА)

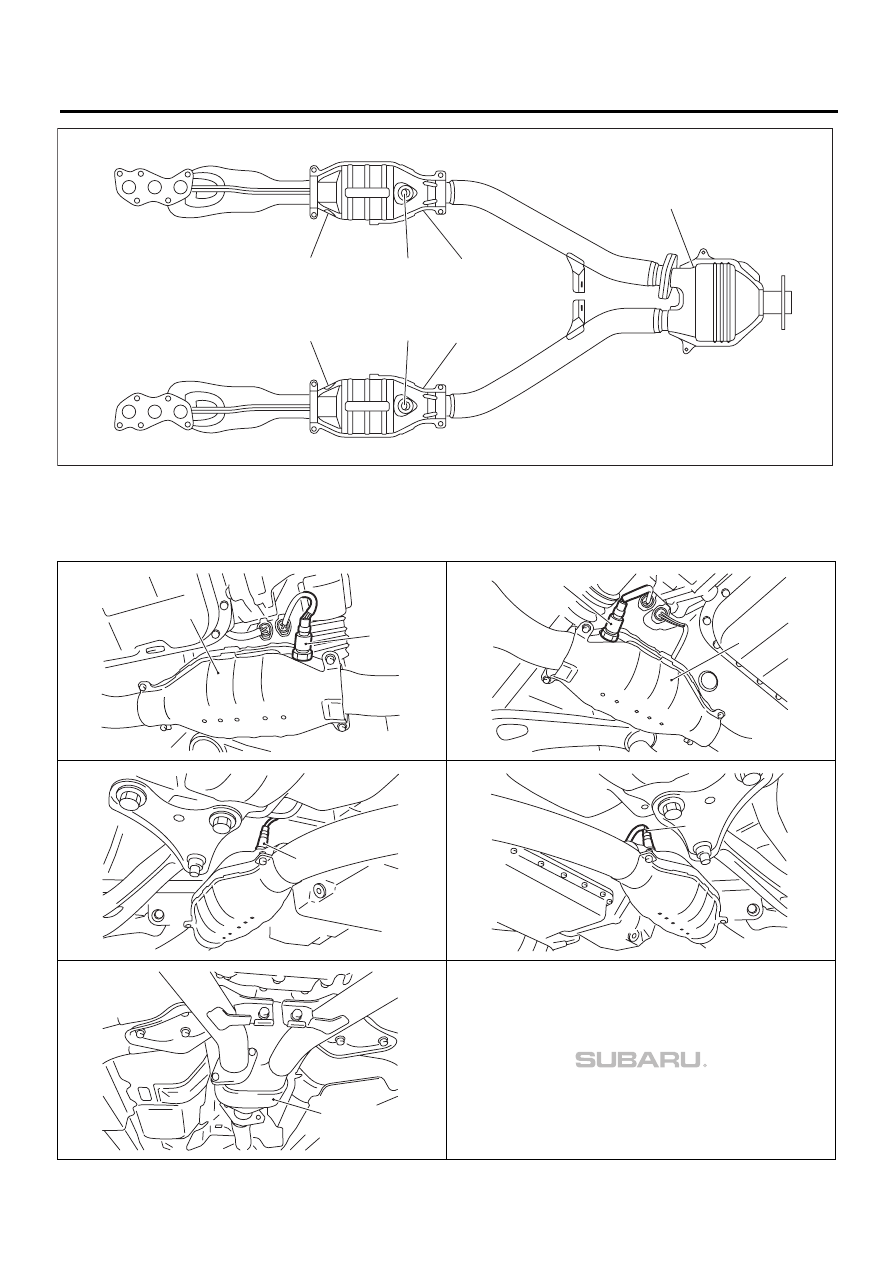

2. ДАТЧИК
(1)
(2)
Датчик массового расхода воз-
духа и температуры впускаемо-
го воздуха
Датчик абсолютного давления в
коллекторе
(3)
Датчик температуры охлаждаю-
щей жидкости двигателя
(6)
Датчик положения распредели-
тельного вала
(4)
Блок электронной дроссельной
заслонки
(7)
Датчик угла поворота коленча-
того вала
(5)
Датчик детонации
(8)
Датчик температуры масла
EN-03684
(6)
(6)
(8)
(3)
(2)
(7)
(1)
(4)
(5)
(5)
