Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
• Не повредите штоки поршня и сальники.
• Запрещается разбирать цилиндры: В них
закачан газ.

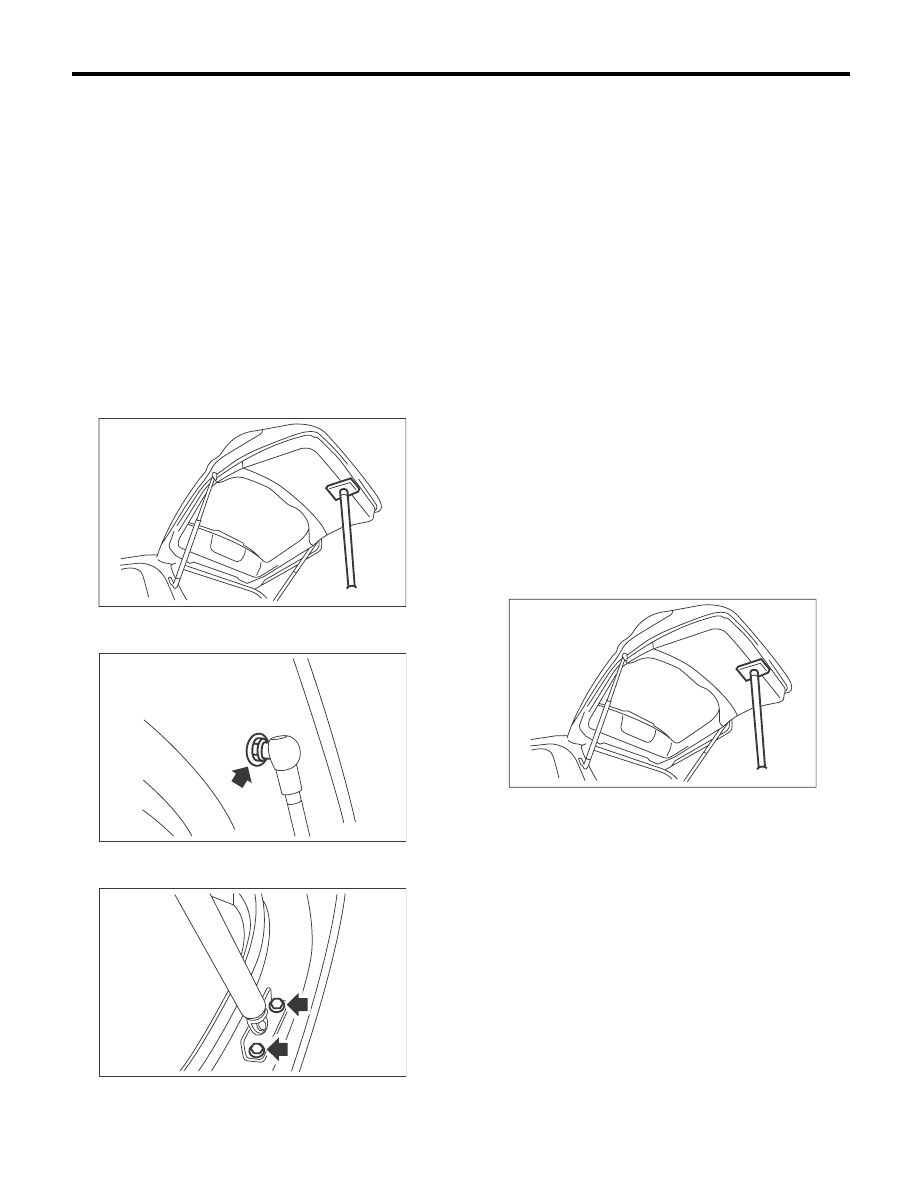

1) Перед снятием амортизационной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

ОСТОРОЖНО:
Если подпорка выскочит, работник может
получить травму, а автомобиль — повреж-
дения. Во избежание травм или поврежде-
ний автомобиля, обязательно используйте
в качестве опоры надежный материал.

2) Отверните крепежный болт амортизацион-
ной стойки дверцы багажного отсека.

3) Отверните крепежный болт и снимите амор-
тизаторную стойку.

B: УСТАНОВКА

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

25 Нм (2,6 кгс-м, 18,4 фунт-сила фут)

2) Во время установки следите за тем, чтобы
зазор вокруг панели дверцы багажного отсека
был равномерным. Размеры зазора указаны в
главе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”
раздела “Общие сведения”. <См. EB-2, ТЕХНИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ, Общие сведе-
ния.>

2. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

1) Примите меры по предотвращению закры-
тия дверцы багажного отсека, установив под-
порку или аналогичное приспособление.

2) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-10, ДВЕРЦА БАГАЖНОГО ОТСЕКА,
УЗЕЛ, Общие сведения.>

EB-00389

EB-00282

EB-00382

EB-00389

EB-23

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C: УТИЛИЗАЦИЯ

1. АМОРТИЗАЦИОННАЯ СТОЙКА
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

ОСТОРОЖНО:
Газ не имеет цвета, запаха и безвреден. Тем
не менее, под давлением возможен выброс
железных опилок или масла. Обязательно
наденьте пылезащитные очки.

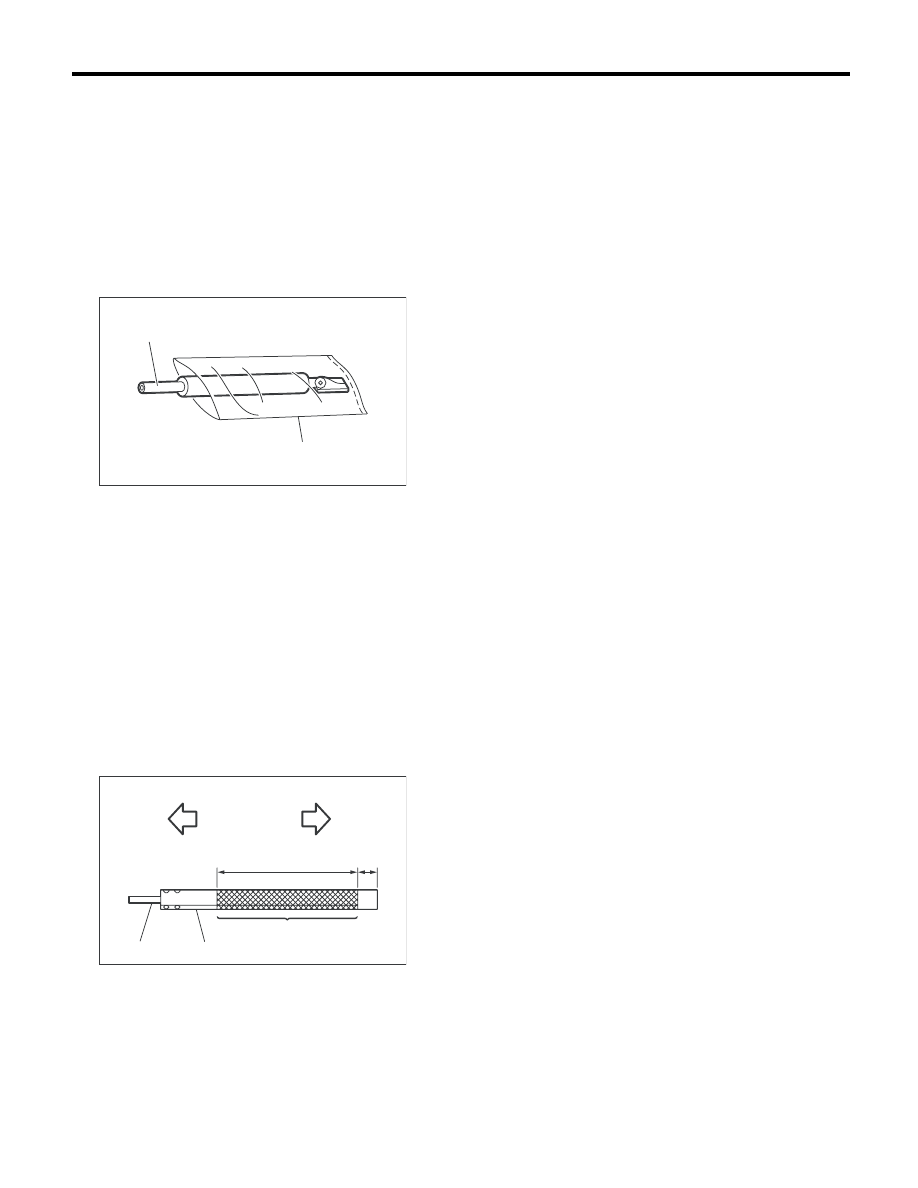

1) Накройте стойку виниловым мешком, как
показано на рисунке.

ПРИМЕЧАНИЕ:
Не допускайте захвата винилового мешка ре-
жущей кромкой сверла.
2) Слегка приподнимите сторону стойки, кре-
пящуюся к кузову так, чтобы шток поршня был
выдвинут на всю длину, и закрепите сторону
стойки, крепящуюся к кузову, в тисках.
Просверлите отверстие диаметром 2 — 3 мм
(0,08 — 0,12 дюйма) в точке, расположенной в
10 — 200 мм (0,39 — 7,87 дюйма) от кузова и
полностью выпустите газ амортизаторной
стойки дверцы багажного отсека.

(1) Амортизационная стойка дверцы багажного отсека

(2) Виниловый мешок

(1) Сторона дверцы

(2) Сторона кузова

(3) 190 мм (7,48 дюйма)

(4) 10 мм (0,39 дюйма)

(5) Шток поршня

(6) Цилиндр

(7) Участок сверления

EB-00031
