Subaru Impreza (2008 год). Руководство - часть 758

EB-18

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

6. Задняя дверь

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите задний динамик. <См. ET-9, СНЯ-
ТИЕ, Задний динамик.>
4) Снимите уплотнительное покрытие.
<См. EB-20, СНЯТИЕ, Уплотнительное покры-
тие задней двери.>
5) Снимите стекло задней двери. <См. GW-18,
СНЯТИЕ, Стекло задней двери.>
6) Снимите рамку стекла двери и снимите узел
механизма стеклоподъемника и электродвига-
теля задней двери. <См. GW-19, СНЯТИЕ,
Узел механизма стеклоподъемника и электро-
двигателя задней двери.>
7) Снимите замок задней двери. <См. SL-59,
СНЯТИЕ, Узел замка и привода замка задней
двери.>
8) Снимите наружную ручку задней двери.
<См. SL-58, СНЯТИЕ, Наружная ручка задней
двери.>

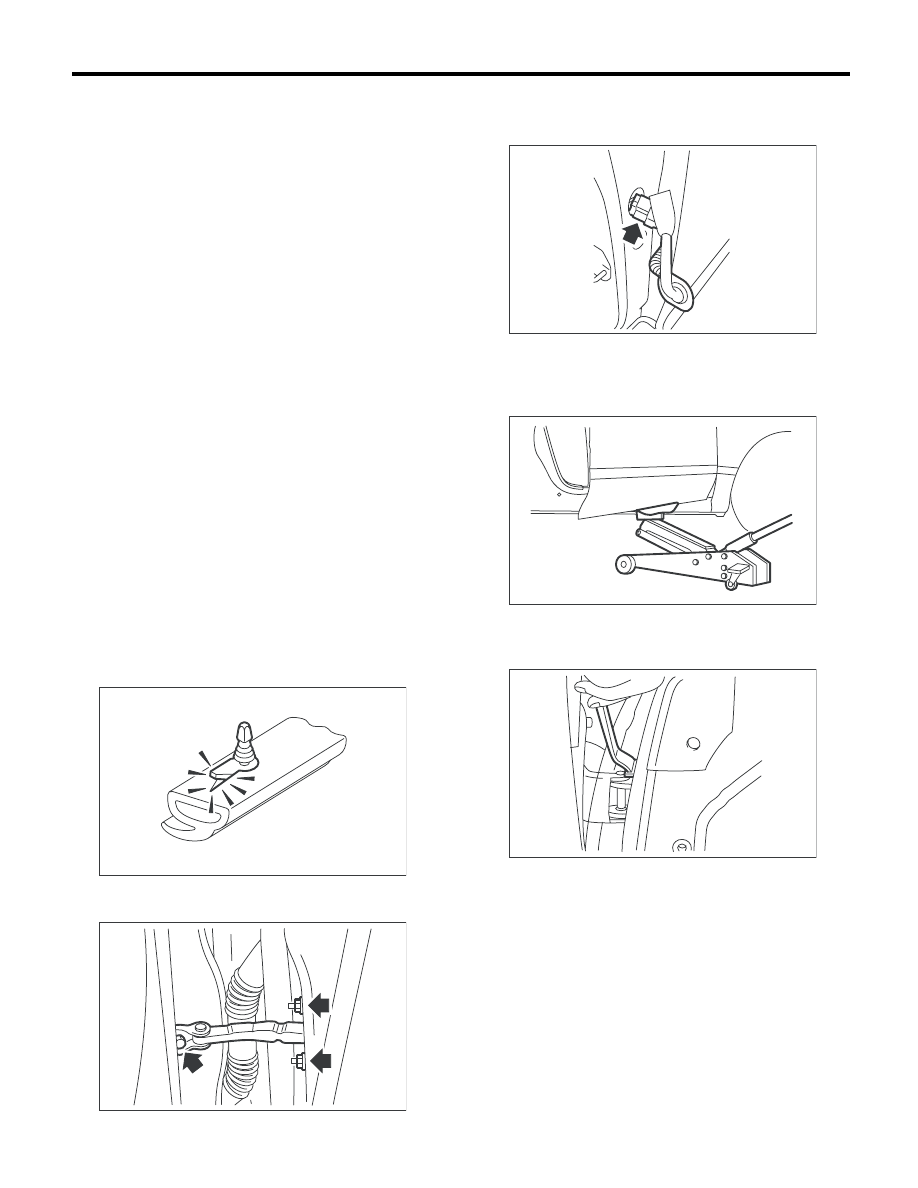

9) Снимите внутренний уплотнитель задней
двери.

ПРИМЕЧАНИЕ:
Не прикладывайте чрезмерную силу при сня-
тии фиксатора уплотнителя, чтобы не повре-
дить уплотнитель. Обязательно применяйте
съемник для снятия фиксаторов.

10) Отверните болты и гайки и снимите меха-
низм двери.

11) Вытяните разъем жгута проводов двери,
расположенный в средней стойке, после чего
отсоедините разъем.

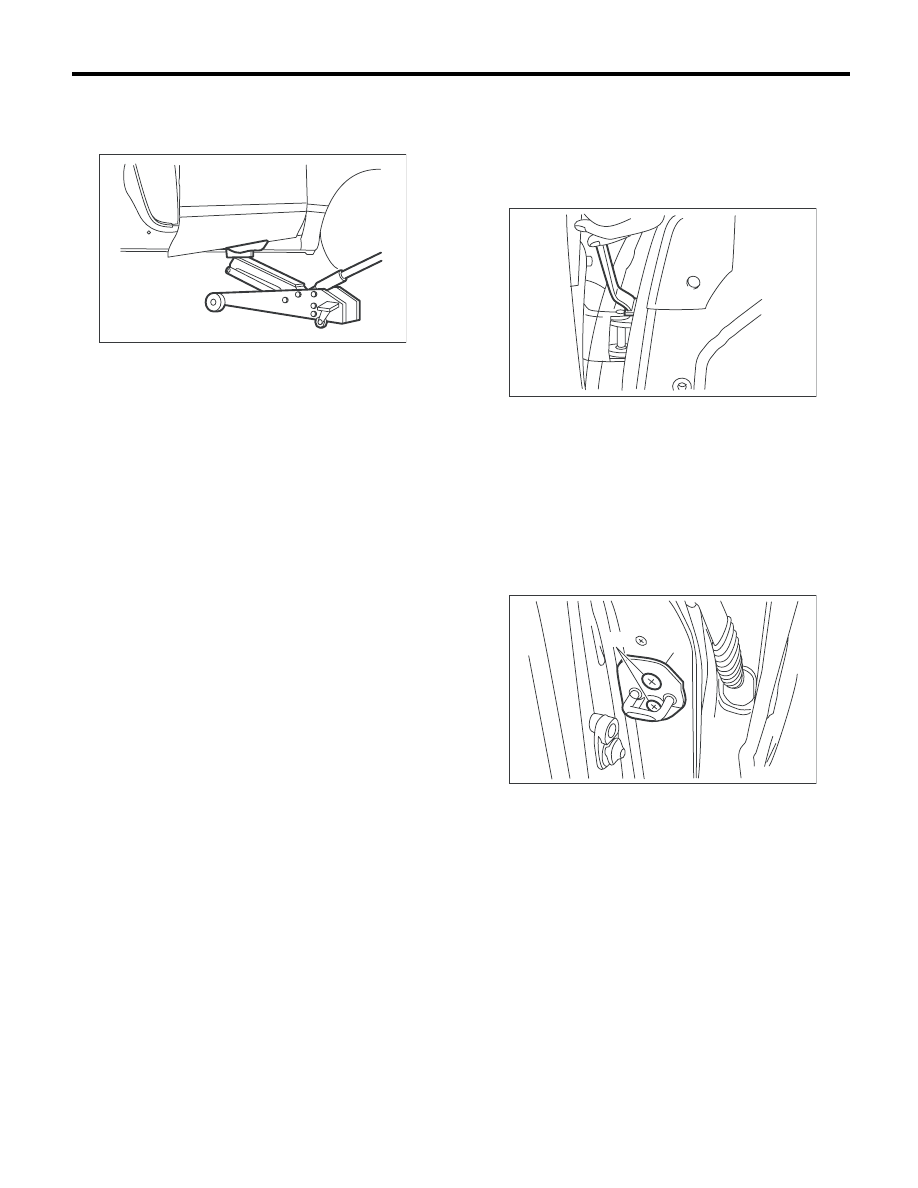

12) Положите на домкрат деревянный брусок и
установите домкрат под заднюю дверь. Во из-
бежание повреждения задней двери, подопри-
те ее домкратом.

13) Отверните болты верхней и нижней петли
со стороны двери и снимите панель задней
двери.

14) Снимите петлю двери с автомобиля.

EB-00141

EB-00388

EB-00284

EB-00013

EB-00015

EB-19

Задняя дверь

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: УСТАНОВКА

1) Положите на домкрат деревянный брусок и
установите на него заднюю дверь.

2) Нанесите консистентную смазку на подвиж-
ную часть петель двери.
3) Установите заднюю дверь на верхнюю и
нижнюю петлю, регулируя положение двери
домкратом.
4) Затяните болт механизма двери.
5) Подсоедините разъем жгута проводов двери.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EB-9, ЗАДНЯЯ ДВЕРЬ, УЗЕЛ, Общие
сведения.>

6) Во время установки следите за тем, чтобы
зазор вокруг панели задней двери был равно-
мерным. Размеры зазора указаны в главе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” раздела
“Общие сведения”. <См. EB-2, ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ, Общие сведения.>

C: РЕГУЛИРОВКА

1) При помощи специального приспособления
ST ослабьте болты верхней и нижней петли со
стороны кузова и выставьте панель передней
двери в продольном и поперечном направле-
нии.

2) Ослабьте винт (A) и пластиковым молоточ-
ком постучите по фиксатору замка (B), чтобы
отрегулировать зазор между задней кромкой
поверхности панели задней двери и поверхнос-
тью кузова.

ОСТОРОЖНО:
Не применяйте пневматический гаечный
ключ ударного действия. Участок сварки на
пластине гайки фиксатора замка легко ло-
мается.

EB-00013

EB-00015

EB-00017

(B)

(A)

EB-20

Уплотнительное покрытие задней двери

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

7. Уплотнительное покрытие

задней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-39, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите задний динамик. <См. ET-9, СНЯ-
ТИЕ, Задний динамик.>
4) Снимите уплотнительное покрытие.

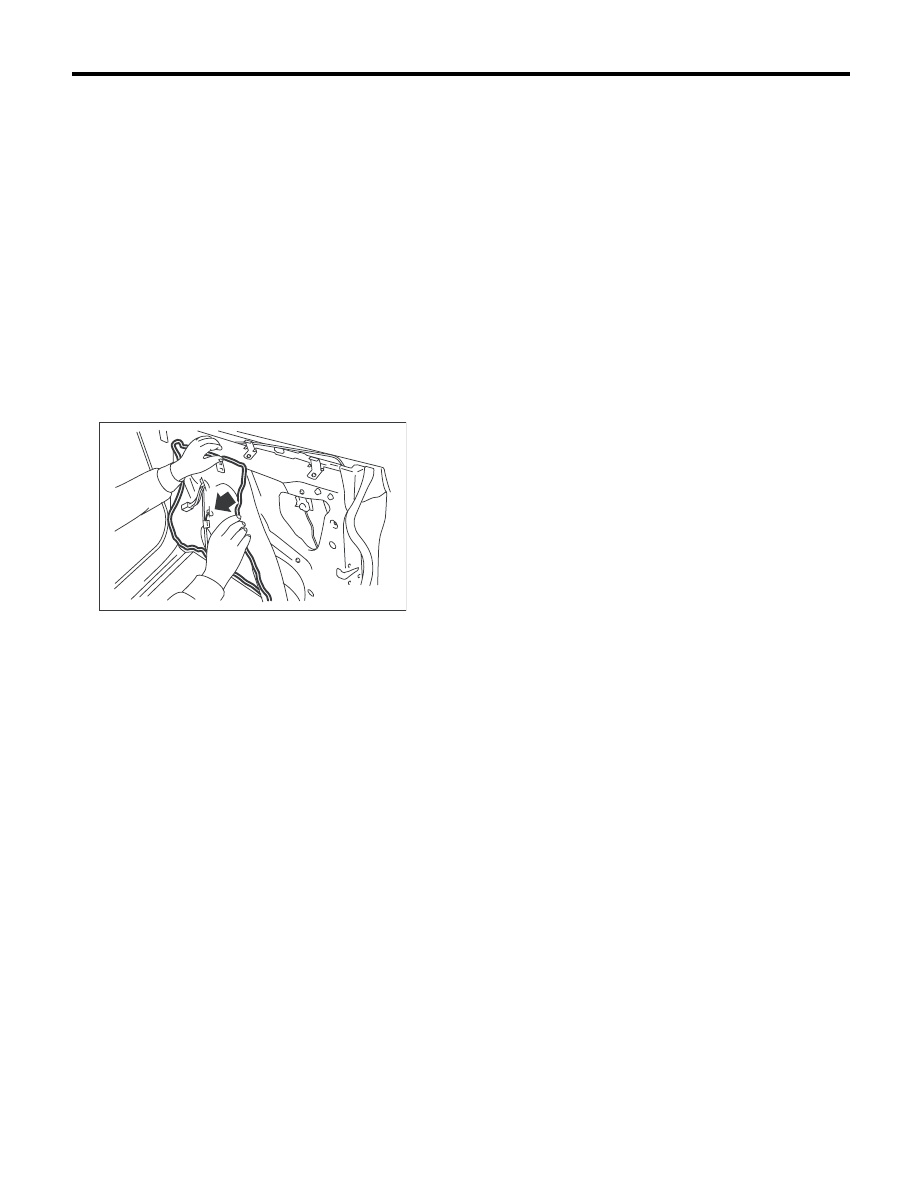

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую ленту. Не
прилагайте чрезмерных усилий, чтобы не пов-
редить уплотнительное покрытие.
• При повреждении покрытия замените его но-
вым.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) При замене уплотнительного покрытия при-
меняйте бутиловую ленту.
3) Плотно прижмите участок нанесения бути-
ловой ленты, чтобы не допустить неровностей
на поверхности.

Бутиловая лента:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Установите бутиловую ленту равномерным
слоем.
• Установите уплотнительное покрытие, не
допуская складок.
• В случае разрыва слоя ленты через уплотни-
тельное покрытие сможет попадать вода и
грязь.

C: ПРОВЕРКА

Если уплотнительное покрытие повреждено,
замените его новым.

EB-00018

EB-21

Дверца багажного отсека

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

8. Дверца багажного отсека

A: СНЯТИЕ

1. ПАНЕЛЬ ДВЕРЦЫ БАГАЖНОГО
ОТСЕКА

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-56, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Снимите узел заднего габаритного фонаря.
<См. LI-32, СНЯТИЕ, Узел заднего габаритного
фонаря.>
4) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-59, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека>
5) Снимите рычаг стеклоочистителя заднего
стекла. <См. WW-22, СНЯТИЕ, Рычаг стекло-
очистителя заднего стекла.>
6) Снимите электродвигатель стеклоочистите-
ля заднего стекла. <См. WW-23, СНЯТИЕ,
Электродвигатель стеклоочистителя заднего
стекла.>
7) Снимите узел замка дверцы багажного отсе-
ка. <См. SL-61, СНЯТИЕ, Узел замка дверцы
багажного отсека.>
8) Снимите спойлер крыши. <См. EI-36, СНЯ-
ТИЕ, Спойлер крыши.>

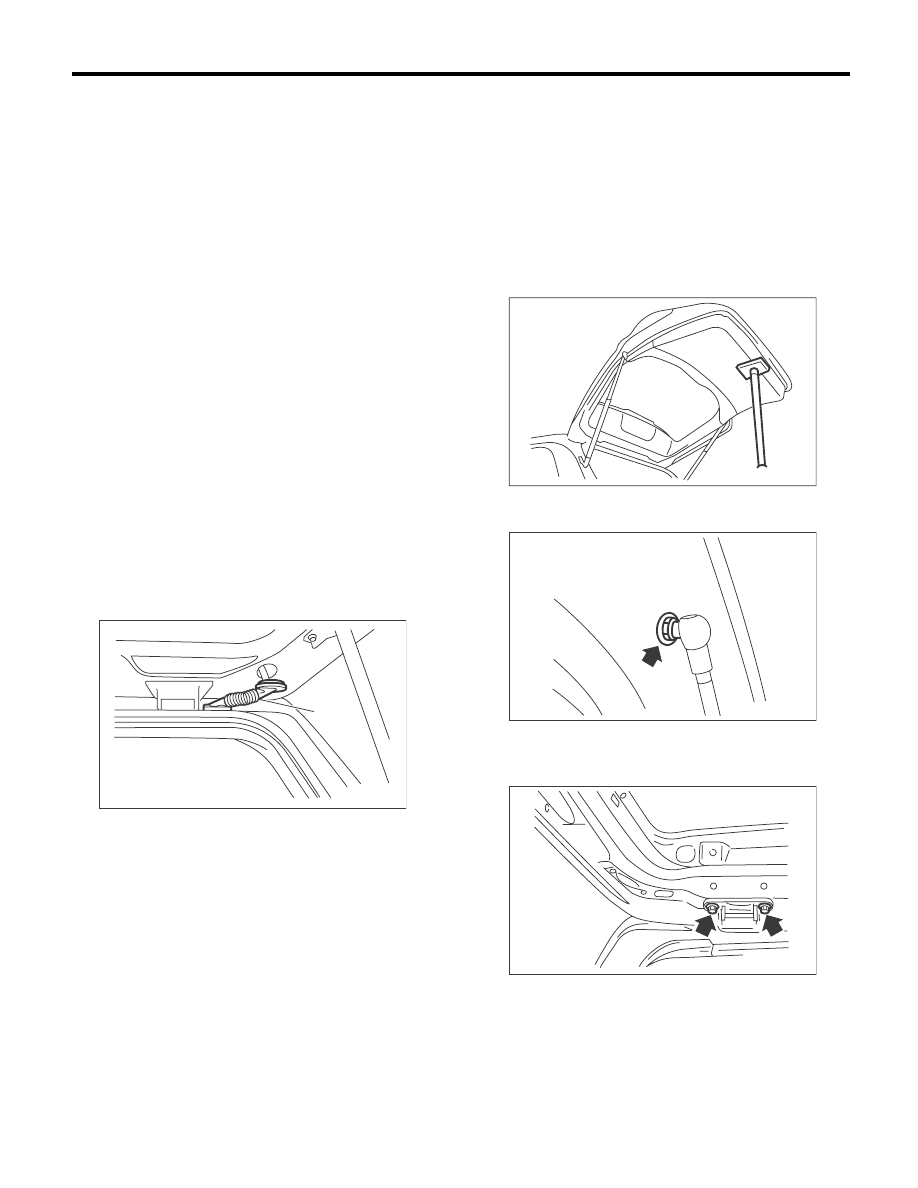

9) Снимите резиновый кожух (A).

10) Извлеките жгут проводов и шланг стек-
лоомывателя из дверцы багажного отсека.
11) Снимите скобу крепления жгута проводов
каждого разъема с панели дверцы багажного
отсека.

12) Перед снятием амортизационной стойки
дверцы багажного отсека примите меры по
предотвращению закрытия дверцы багажного
отсека, установив подпорку или аналогичное
приспособление.

ОСТОРОЖНО:
Если подпорка выскочит, работник может
получить травму, а автомобиль – поврежде-
ния. Во избежание травм или повреждений
автомобиля, обязательно используйте в ка-
честве опоры надежный материал.

13) Отверните крепежный болт амортизацион-
ной стойки дверцы багажного отсека.

14) Отверните болт петли дверцы багажного
отсека и снимите панель дверцы багажного от-
сека.

15) Снимите петлю дверцы багажного отсека с
автомобиля.
