SL-8

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

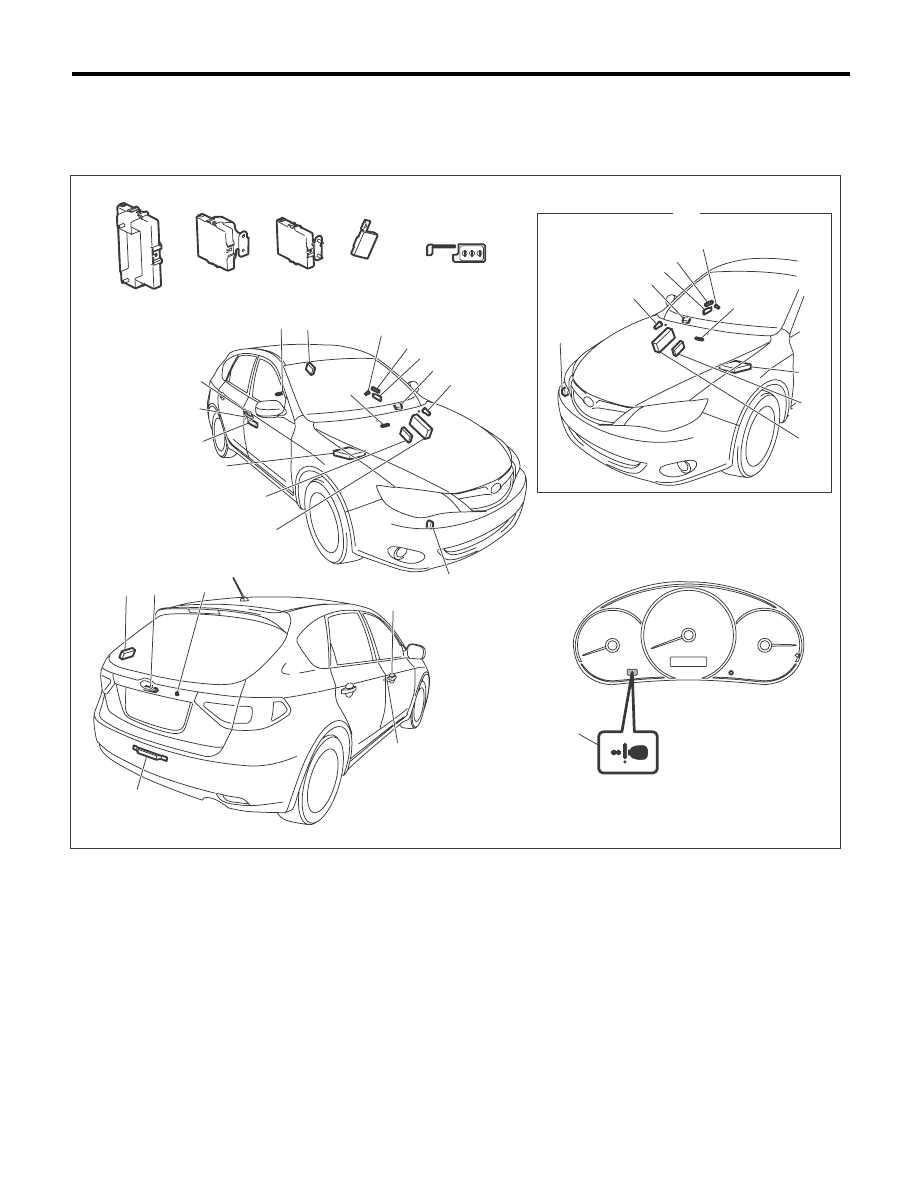

6. СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ПРИМЕЧАНИЕ:
Только для моделей с системой дистанционного доступа

(1) Блок управления сличением

(10) Передняя наружная антенна

(18) Звуковой сигнал системы дистан-

ционного доступа (для оповеще-
ния вне салона автомобиля)

(2) Блок управления электропитанием

(11) Кнопка запирания/отпирания две-

рей

(3) Блок управления доступом

(12) Передняя внутрисалонная антенна (19) Кнопка открывания дверцы ба-

гажного отсека

(4) Блок идентификатора кода

(13) Приемник

(20) Задняя кнопка запирания дверей

(5) Механический ключ

(14) Задняя внутрисалонная антенна

(21) Задняя наружная антенна

(6) Ключ дистанционного доступа

(15) ECM

(22) Предупреждающая лампа ключа

дистанционного доступа

(7) Кнопка запуска/остановки двигателя (16) TCM





(8) Блок управления замком блокировки

рулевой колонки

(17) Центральный блок управления

(A) Модель с правосторонним управ-

лением

(9) Генератор

SL-00825

(7)

(8)

(9)

(10)

(11)

(12)

(15)

(16)

(17)

(18)

(13)

(19)

(21)

(20)

(11)

(10)

(1)

(2)

(3)

(4)

(5)

(6)

(22)

(7)

(8)

(9)

(10)

(11)

(12)

(14)

(15)

(16)

(17)

(18)

(9)

(10)

(11)

(13)

(A)

SL-9

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

B: ОСТОРОЖНО

• Перед тем как приступить к разборке или
сборке деталей, обязательно отсоедините про-
вод массы от аккумуляторной батареи. В ходе
ремонта аудиосистемы, блока управления и
других узлов, имеющих функцию памяти, сде-
лайте запись содержимого памяти до отсоеди-
нения провода массы от аккумуляторной бата-
реи. В противном случае содержимое памяти
сотрется после отсоединения.
• Перед проведением проверки после отсо-
единения аккумулятора или зарядки аккуму-
лятора, поверните выключатель зажигания в
положение ON и OFF, после чего несколько
раз откройте и закройте дверь со стороны во-
дителя.
• Соберите детали в порядке, обратном по-
рядку разборки, если не указан иной способ.

• Отрегулируйте детали в соответствии с тех-
ническими характеристиками, если они приве-
дены в этом руководстве.
• Во время сборки надежно подсоедините
разъемы.
• После сборки убедитесь, что функциональ-
ные элементы работают должным образом.
• Жгут проводов системы подушек безопас-
ности проложен рядом с электрическими дета-
лями и переключателями.
• Запрещается подключение электрических
тестеров к жгутам проводов или цепям разъ-
емов системы подушек безопасности.
• Соблюдайте осторожность при проведении
каких-либо работ по техническому обслужива-
нию цилиндра замка зажигания или блока уп-
равления замком блокировки рулевой колон-
ки, чтобы не повредить жгут проводов системы
подушек безопасности.

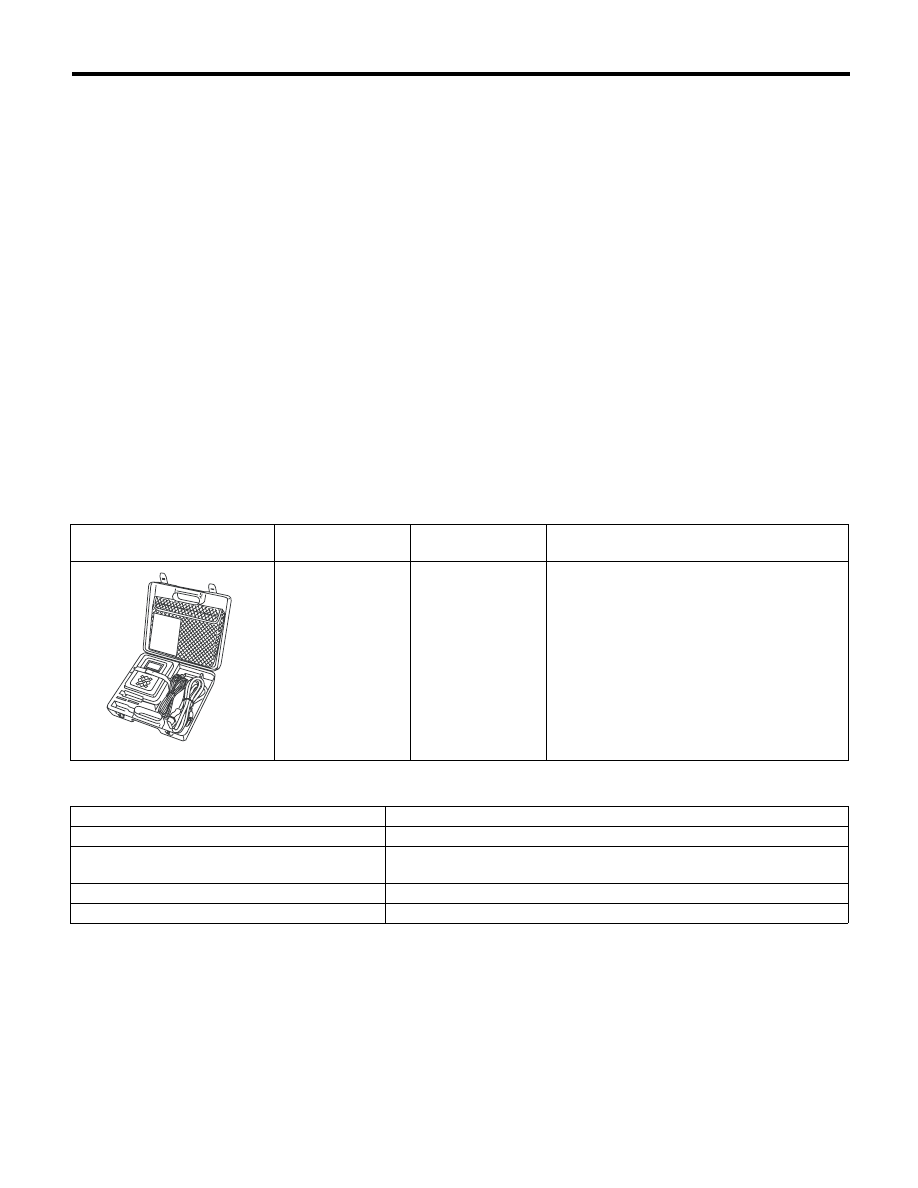

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

Дрель

Используется для замены выключателя зажигания и блока управле-
ния замком блокировки рулевой колонки.

TORX

®

T30

Используется для снятия и установки наружной ручки двери.

Съемник фиксаторов

Используется для снятия фиксатора внутренней отделки автомобиля.

ST1B022XG0

SL-10

Система управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

2. Система управления замками дверей

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Чтобы получить информацию об электрической схеме системы дистанционного управления замками
дверей, обратитесь к разделу WI о системе дистанционного управления замками автомобиля.
<См. WI-325, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система дистанционного управления замками автомобиля.>

B: ПРОВЕРКА

1. ТАБЛИЦА СИМПТОМОВ НЕИСПРАВНОСТЕЙ

Признак неисправности

Порядок устранения

Ссылка

Система управления замками
дверей не работает.

1. Снимите и визуально проверьте следую-
щие предохранители.
• № 3 (в блоке предохранителей и реле)
• № 7 (в блоке предохранителей и реле)
• № 8 (в блоке главных предохранителей)

Если предохранитель перегорел, замените его
на новый.
Если в предохранители исправны, проверьте
цепи электропитания и массы. <См. SL-11,
ПРОВЕРКА ЦЕПЕЙ ЭЛЕКТРОПИТАНИЯ И
МАССЫ, ПРОВЕРКА, Система управления за-
мками дверей.>

2. Проверьте цепи питания и массы цент-
рального блока управления.

<См. SL-11, ПРОВЕРКА ЦЕПЕЙ ЭЛЕКТРОПИ-
ТАНИЯ И МАССЫ, ПРОВЕРКА, Система уп-
равления замками дверей.>

3. Проверьте переключатель блокировки
замков дверей и его цепь.

<См. SL-12, ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ, ПРОВЕРКА,
Система управления замками дверей.>

Система управления замками
дверей не работает.

4. Проверьте привод замка двери и его
цепь.

• Модели без системы двойного замка и без
системы дистанционного доступа <См. SL-13,
ПРОВЕРКА ПРИВОДА ЗАМКА ДВЕРИ И ЕГО
ЦЕПИ (МОДЕЛЬ БЕЗ СИСТЕМЫ ДВОЙНОГО
ЗАМКА И БЕЗ СИСТЕМЫ ДИСТАНЦИОННОГО
ДОСТУПА), ПРОВЕРКА, Система управления
замками дверей.>
• Модель с системой двойного замка и без
системы дистанционного доступа <См. SL-14,
ПРОВЕРКА ПРИВОДА ЗАМКА ДВЕРИ И ЕГО
ЦЕПИ (МОДЕЛЬ С СИСТЕМОЙ ДВОЙНОГО
ЗАМКА И БЕЗ СИСТЕМЫ ДИСТАНЦИОННОГО
ДОСТУПА), ПРОВЕРКА, Система управления
замками дверей.>
• Модели без двойного замка и с системой
дистанционного доступа <См. SL-15, ПРОВЕР-
КА ПРИВОДА ЗАМКА ДВЕРИ И ЕГО ЦЕПИ
(МОДЕЛЬ БЕЗ СИСТЕМЫ ДВОЙНОГО ЗАМКА
И С СИСТЕМОЙ ДИСТАНЦИОННОГО ДОСТУ-
ПА), ПРОВЕРКА, Система управления замка-
ми дверей.>
• Модель с системой двойного замка и с сис-
темой дистанционного доступа <См. SL-16,
ПРОВЕРКА ПРИВОДА ЗАМКА ДВЕРИ И ЕГО
ЦЕПИ (МОДЕЛЬ С СИСТЕМОЙ ДВОЙНОГО
ЗАМКА  И С СИСТЕМОЙ ДИСТАНЦИОННОГО
ДОСТУПА), ПРОВЕРКА, Система управления
замками дверей.>

5. Проверьте кнопку открывания дверцы
багажного отсека и соответствующую
цепь.

<См. SL-18, ПРОВЕРКА ЦЕПИ КНОПКИ ОТ-
КРЫВАНИЯ ДВЕРЦЫ БАГАЖНОГО ОТСЕКА,
ПРОВЕРКА, Система управления замками
дверей.>

Не работает функция отпира-
ния/запирания переключате-
ля блокировки замков дверей.

Проверьте переключатель блокировки за-
мков дверей.

<См. SL-12, ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
БЛОКИРОВКИ ЗАМКОВ ДВЕРЕЙ, ПРОВЕРКА,
Система управления замками дверей.>

SL-11

Система управления замками дверей

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

2. ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ И МАССЫ

Отдельный привод замка две-
ри не работает.

Проверьте привод замка двери и его цепь. <См. SL-13, ПРОВЕРКА ПРИВОДА ЗАМКА

ДВЕРИ И ЕГО ЦЕПИ (МОДЕЛЬ БЕЗ СИСТЕМЫ
ДВОЙНОГО ЗАМКА И БЕЗ СИСТЕМЫ ДИС-
ТАНЦИОННОГО ДОСТУПА), ПРОВЕРКА, Сис-
тема управления замками дверей.>

Датчик цилиндра замка не ра-
ботает. (Модели с системой
двойного замка)

Проверьте датчик цилиндра замка и его
цепь.

<См. SL-14, ПРОВЕРКА ПРИВОДА ЗАМКА
ДВЕРИ И ЕГО ЦЕПИ (МОДЕЛЬ С СИСТЕМОЙ
ДВОЙНОГО ЗАМКА И БЕЗ СИСТЕМЫ ДИС-
ТАНЦИОННОГО ДОСТУПА), ПРОВЕРКА, Сис-
тема управления замками дверей.>

Двойной замок не работает.
(Модели с системой двойного
замка)

Проверьте привод замка двери (модели с
системой двойного замка) и его цепь.

<См. SL-16, ПРОВЕРКА ПРИВОДА ЗАМКА
ДВЕРИ И ЕГО ЦЕПИ (МОДЕЛЬ С СИСТЕМОЙ
ДВОЙНОГО ЗАМКА И С СИСТЕМОЙ ДИСТАН-
ЦИОННОГО ДОСТУПА), ПРОВЕРКА, Система
управления замками дверей.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.
1) Отсоедините разъем жгута проводов цент-
рального блока управления.
2) Измерьте напряжение между клеммой разъ-
ема жгута проводов и массой кузова.

Разъемы и клеммы

(i84) № 34 (+) — Масса кузова (–):
(B280) № 6 (+) — Масса кузова (–):
(B281) № 2 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 В или более?

Переходите к ша-
гу 2.

Проверьте жгут
проводов между
центральным
блоком управле-
ния и предохра-
нителем на пред-
мет разрыва или
короткого замы-
кания.

2

ПРОВЕРКА ЦЕПИ МАССЫ.
Измерьте сопротивление между клеммой разъ-
ема жгута проводов и массой кузова.

Разъемы и клеммы

(i84) № 28 — Масса кузова:
(B280) № 17 — Масса кузова:
(B281) № 20 — Масса кузова:
(B279) № 27 — Масса кузова:

Составляет ли величина со-
противления менее 10 Ом?

Цепи электропи-
тания и массы ис-
правны.

Устраните неис-
правность в жгу-
те проводов.

Признак неисправности

Порядок устранения

Ссылка
