SL-2

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

1. Общие сведения

A: УЗЕЛ

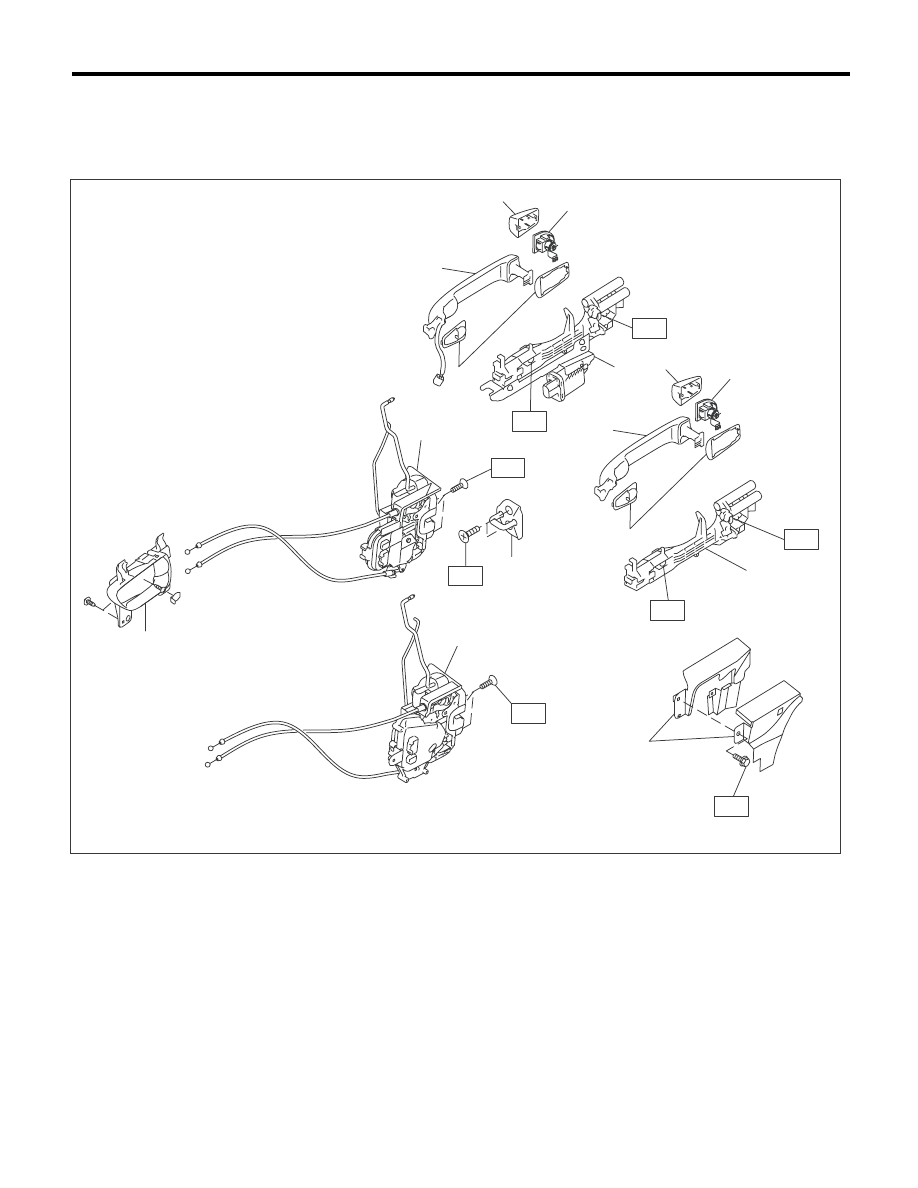

1. УЗЕЛ ЗАМКА ДВЕРИ

SL-00823

(A)

(10)

(9)

(2)

T3

(7)

T1

T2

(11)

(1)

(3)

T2

T1

(12)

T2

(4)

(5)

(7)

T2

(8)

T2

(6)

(5)

(6)

SL-3

Общие сведения

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

(A)

Передняя дверь

(B)

Задняя дверь













(1)

Узел внутренней ручки двери

(8)

Узел каркаса наружной ручки пе-
редней двери (модели с систе-
мой дистанционного доступа)

(14) Узел замка и привода

замка задней двери
(модель ЕК)

(2)

Узел замка и привода замка передней две-
ри (кроме модели ЕК)

(9)

Наружная ручка двери

(15)  Узел каркаса наружной

ручки задней двери

(10) Фиксатор

(3)

Узел замка и привода замка передней две-
ри (модель ЕК)

(11) Узел каркаса наружной ручки

передней двери





Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Узел наружной ручки двери (модели с сис-
темой дистанционного доступа)

(12) Узел защитной рамки цилиндра

замка (модель EK)

T1: 6,5 (0,66, 4,8)

T2: 7,5 (0,76, 5,5)

(5)

Крышка наружной ручки двери

(13) Узел замка и привода замка за-

дней двери (кроме модели ЕК)

T3: 18 (1,8, 13,3)

(6)

Цилиндр замка (только со стороны водителя)





(7)

Проставка наружной ручки двери





SL-00824

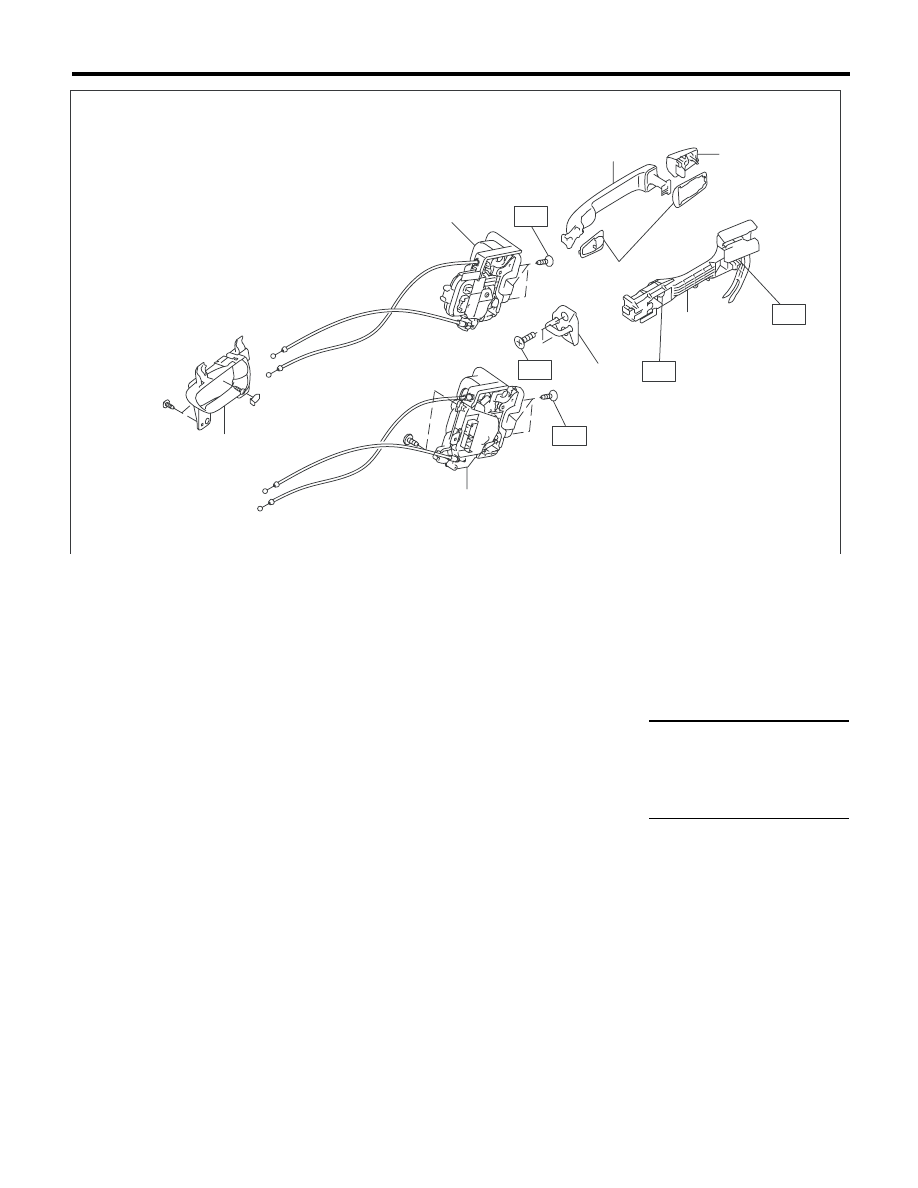

(B)

T1

T3

(13)

T2

(9)

(1)

(15)

(5)

T1

(14)

(10)

(7)

T2
