IDI-20

Часы

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

9. Часы

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите аудиосистему. <См. ET-6, СНЯТИЕ,
Аудиосистема.>

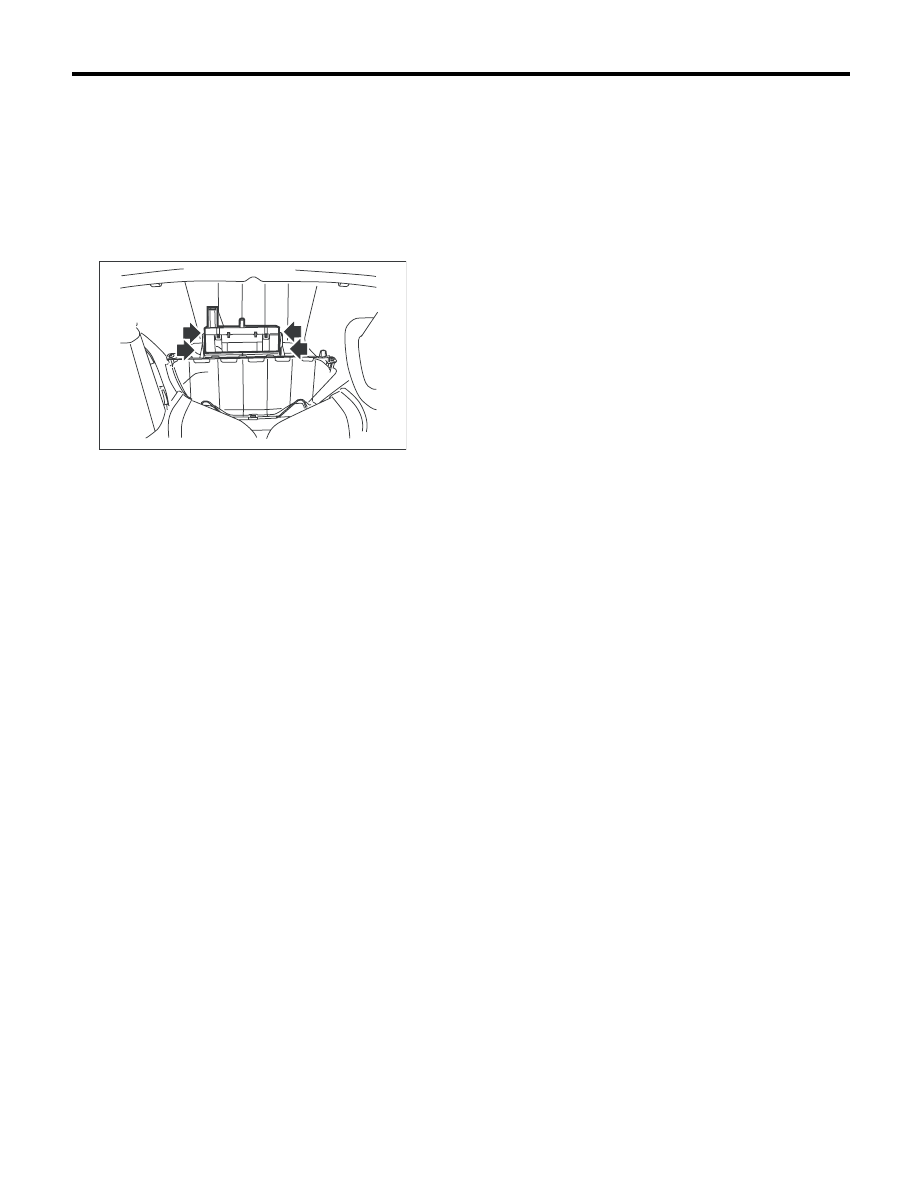

3) Через проем для аудиосистемы высвободи-
те четыре лапки от кронштейна за панелью
приборов.

4) Отсоедините разъем жгута проводов и сни-
мите часы.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

IDI00241

СИДЕНЬЯ

SE

Страница

1.

Общие сведения ...................................................................................... 2

2.

Переднее сиденье ................................................................................... 5

3.

Заднее сиденье  ....................................................................................... 9

SE-2

Общие сведения

СИДЕНЬЯ

1. Общие сведения

A: УЗЕЛ

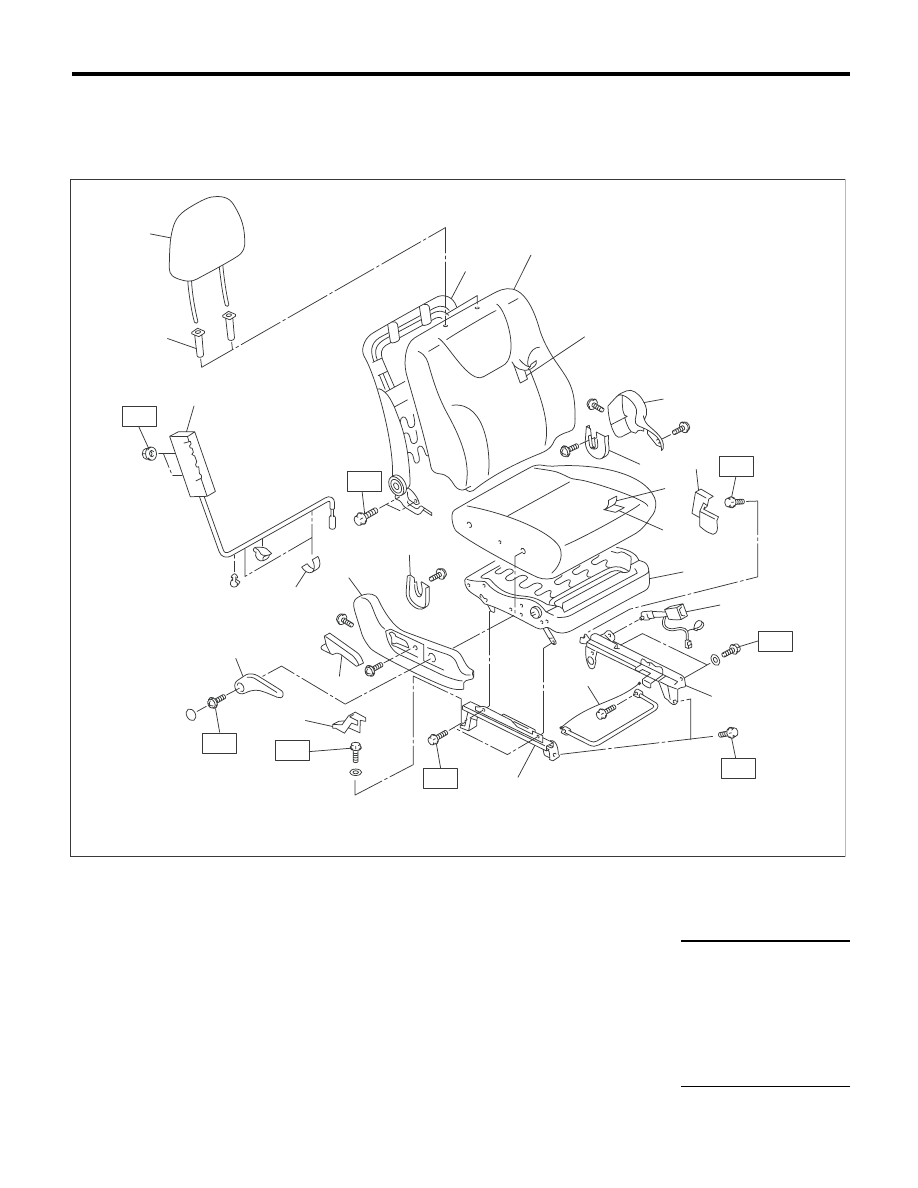

1. ПЕРЕДНЕЕ СИДЕНЬЕ

(1) Чехол спинки сиденья

(11) Внутренняя крышка заднего болта

(21) Внутренняя направ-

ляющая сиденья

(2) Подушка спинки сиденья

(12) Чехол подушки сиденья

(22) Лента

(3) Узел каркаса спинки сиденья

(13) Подушка сиденья





(4) Узел подголовника

(14) Узел каркаса подушки сиденья

Момент затяжки: Нм
(кгс-м, фунт-сила-фут)

(5) Стопорная втулка подголовника

(15) Наружная крышка заднего болта

T1: 6 (0,76, 5,53)

(6) Модуль боковой подушки безопасности (16) Рычаг регулировки наклона спинки сиденья T2: 9,8 (1,0, 7,23)
(7) Соединительный тросик

(17) Наружная боковая накладка сиденья

T3: 17,6 (1,8, 13,0)

(8) Узел замка ремня безопасности перед-

него сиденья

(18)
(19)

Рычаг регулировки высоты сиденья
Внутренняя крышка правого шарнира на-
клона сиденья

Т4: 52 (5,30, 38,4)

(9) Внутренняя боковая накладка сиденья

Т5: 53 (5,40, 39,1)

(10) Внутренняя крышка левого шарнира

наклона сиденья

(20) Наружная направляющая сиденья





SE-00789

(1)

(2)

(3)

(4)

(5)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(19)

(20)

(21)

(7)

(8)

(18)

T5

T5

T5

T2

T4

T1

T2

T3

(22)

SE-3

Общие сведения

СИДЕНЬЯ

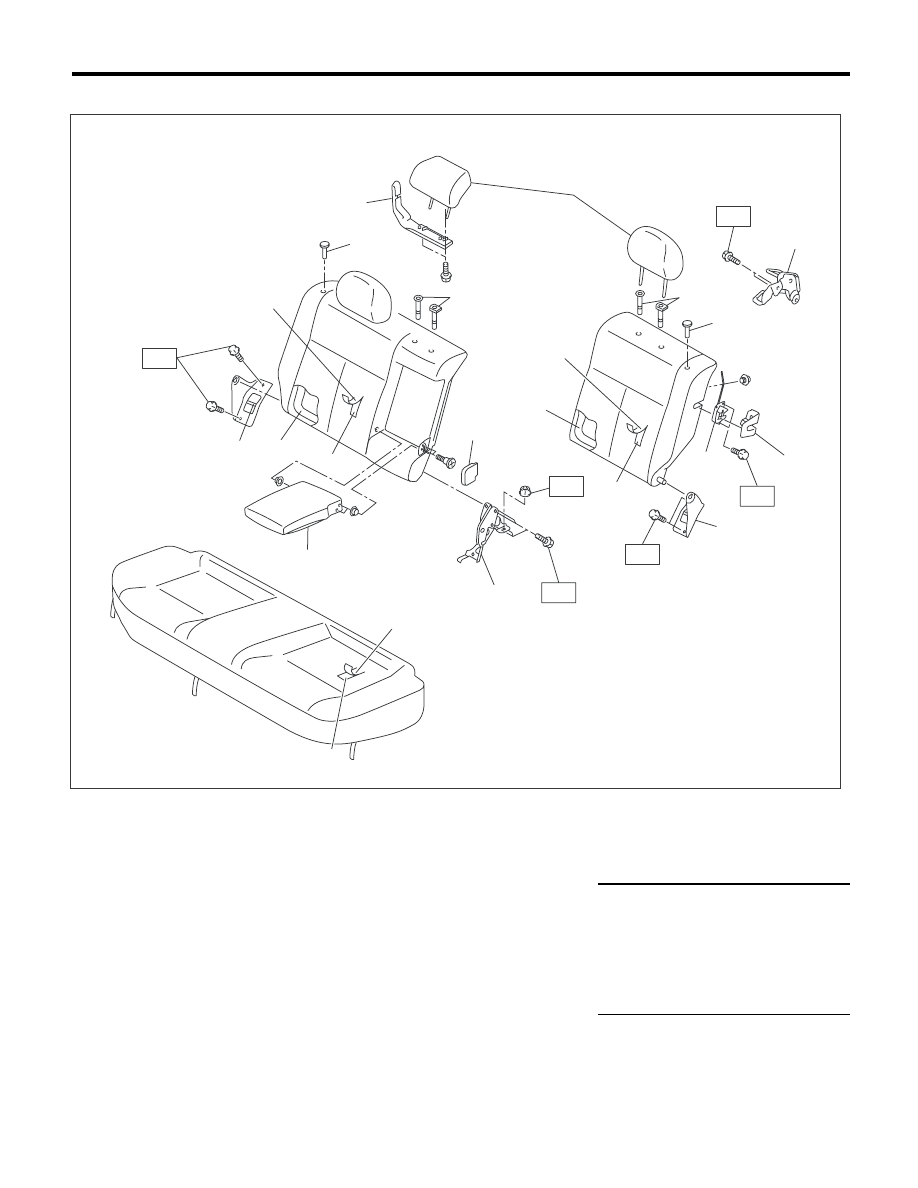

2. ЗАДНЕЕ СИДЕНЬЕ

(1) Подголовник

(10) Крышка шарнира подлокотника

(18) Защелка спинки сиденья

(2) Направляющая ремня безопасности

(11) Чехол подушки сиденья

(19) Крышка защелки спинки сиденья

(3) Кнопка откидывания спинки сиденья (12) Подушка сиденья

(20) Узел левого шарнира

(4) Втулка подголовника

(13) Узел центрального шарнира



(5) Чехол спинки правого заднего сиде-

нья

(14) Фиксатор

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(6) Подушка спинки правого заднего си-

денья

(15) Чехол спинки левого заднего си-

денья

T1: 17,6 (1,8, 13,0)

(7) Каркас спинки правого заднего сиде-

нья

(16) Каркас спинки левого заднего си-

денья

T2: 24,5 (2,5, 18,1)

(8) Узел правого шарнира

(17) Подушка спинки левого заднего

сиденья


T3: 33 (3,3, 24,3)

(9) Узел подлокотника







(3)

(16)

(19)

(20)

(13)

(12)

(17)

(2)

(5)

(8)

(6)

(18)

(7)

(1)

(4)

(4)

T3

T2

T3

T3

T1

(10)

(9)

(11)

(15)

(3)

SE-00780

(14)

T3
