IDI-12

Система часов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

5. ПРОВЕРКА ЦЕПИ СВЯЗИ СИСТЕМЫ ТЕМЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ДАТЧИКА ТЕМ-

ПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем жгута проводов датчика
температуры наружного воздуха.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между клеммой разъ-
ема жгута проводов датчика температуры наруж-
ного воздуха и массой кузова.

Разъемы и клеммы

(F78) № 1 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 4 В или более?

Переходите к ша-
гу 2.

Проверьте жгут
проводов на на-
личие разрыва в
цепи или корот-
кого замыкания
между предохра-
нителем и часа-
ми.

2 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ДАТЧИ-

КОМ ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА И
КОМБИНАЦИЕЙ ПРИБОРОВ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от комбинации приборов.
3) Измерьте сопротивление между разъемом жгу-
та проводов датчика температуры наружного воз-
духа и клеммой разъема жгута проводов комбина-
ции приборов.

Разъемы и клеммы

(F78) № 1 — (i10) № 24:
(F78) № 2 — (i10) № 23:

Составляет ли величина со-
противления менее 10 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в жгу-
те проводов.

3 ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖ-

НОГО ВОЗДУХА.
1) Снимите датчик температуры наружного воз-
духа.
2) Проверьте датчик температуры наружного
воздуха. <См. AB(diag)-30, ДАТЧИК ТЕМПЕРАТУ-
РЫ НАРУЖНОГО ВОЗДУХА, Процедура диагнос-
тики датчиков.>

Датчик температуры наруж-
ного воздуха работает ис-
правно?

Переходите к ша-
гу 4.

Замените датчик
температуры на-
ружного воздуха.

4 ПРОВЕРКА УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ НА-

РУЖНОГО ВОЗДУХА.
1) Подсоедините разъем жгута проводов комби-
нации приборов.
2) Подсоедините резистор сопротивлением 3 Ома
между клеммами разъема жгута проводов датчи-
ка температуры наружного воздуха.
3) Переведите выключатель зажигания в поло-
жение ON и проверьте указатель температуры на-
ружного воздуха.

Отображается ли на дисплее
температура наружного воз-
духа 25°C (77°F)?

Устраните нена-
дежность контак-
та между датчи-
ком температу-
ры наружного
воздуха и разъ-
емом жгута про-
водов.

Переходите к ша-
гу 5.

5 ПРОВЕРКА ВЫХОДНЫХ ДАННЫХ ТЕМПЕРАТУ-

РЫ НАРУЖНОГО ВОЗДУХА.
Подсоедините Subaru Select Monitor и проверьте
данные по температуре наружного воздуха на эк-
ране центрального блока управления.

Отображается ли на дисплее
температура наружного воз-
духа 25°C (77°F)?

Переходите к ша-
гу 6.

Замените узел
корпуса комбина-
ции приборов.

6 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от часов и установите ис-
правные часы.

Отображается ли на дисплее
температура наружного воз-
духа 25°C (77°F)?

Замените часы.

Замените узел
корпуса комбина-
ции приборов.

IDI-13

Система часов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6. ПРОВЕРКА ЦЕПИ СВЯЗИ СИСТЕМЫ СРЕДНЕГО РАСХОДА ТОПЛИВА

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНЫХ ДАННЫХ ЦЕНТРАЛЬНО-
ГО БЛОКА УПРАВЛЕНИЯ.
Считайте КДН центрального блока управления при
помощи Subaru Select Monitor. <См. LAN(diag)-15, ПО-
РЯДОК РАБОТЫ, Subaru Select Monitor.>

Выявлен ли какой-либо
КДН?

Переходите к ша-
гу 2.

Замените узел
корпуса комбина-
ции приборов.

2

ПРОВЕРКА ЛИНИИ СВЯЗИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от часов и установите ис-
правные часы.

Дисплей часов работает
исправно?

Замените блок
часов.

Замените узел
корпуса комбина-
ции приборов.

IDI-14

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Комбинация приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите самый низкий наклон рулевой
колонки. Если рулевое колесо оснащено теле-
скопической системой подъема-опускания, по-
тяните за рулевое колесо.

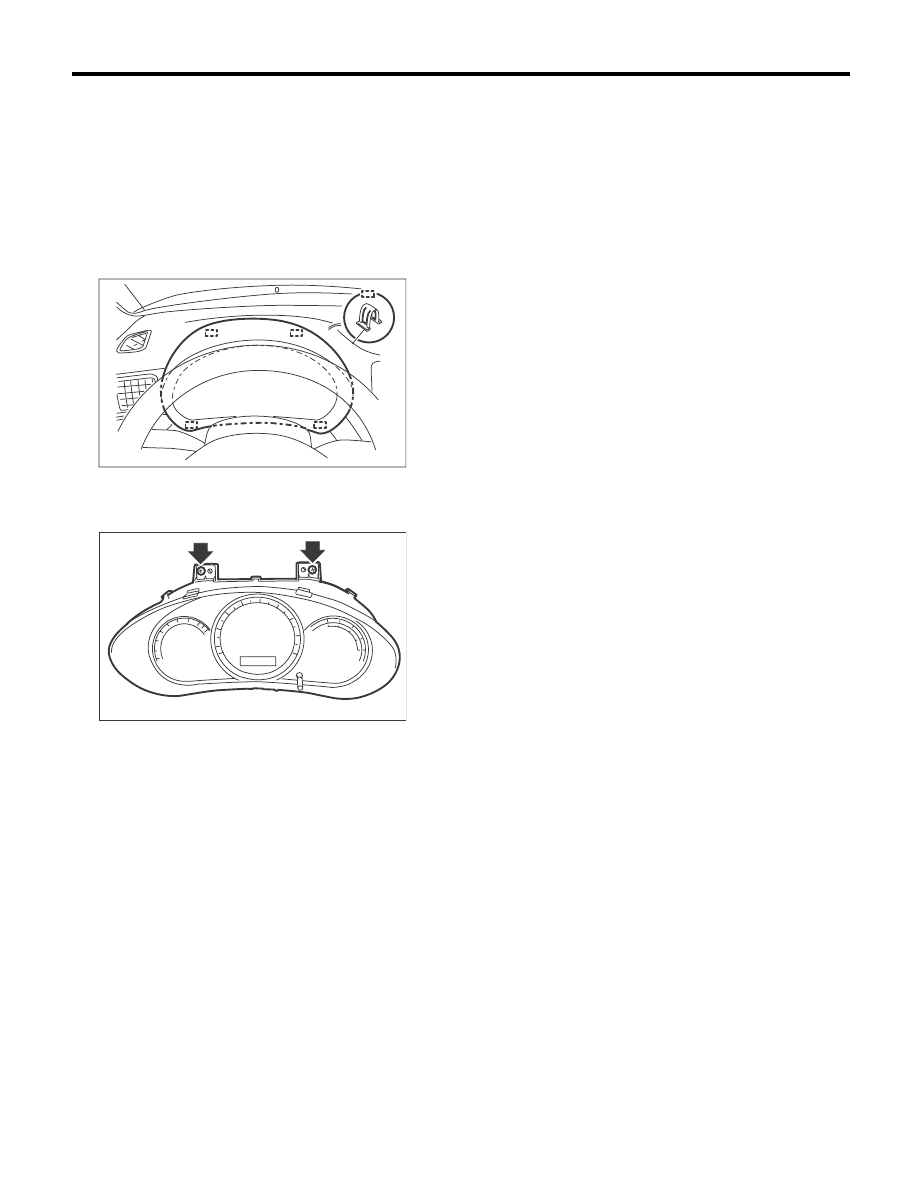

3) Снимите пластмассовый крючок (A) и козы-
рек комбинации приборов.

4) Отверните винты комбинации приборов и
потяните комбинацию приборов на себя, одно-
временно наклоняя ее.

5) Отсоедините разъем с обратной стороны
комбинации приборов, чтобы снять ее.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить комбинацию или панель приборов.
• Особую осторожность соблюдайте при
обращении со стеклом комбинации прибо-
ров.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Убедитесь в том, что электрический разъ-
ем подсоединен надежно.
• После установки убедитесь в том, что все
измерительные приборы работают нор-
мально.
• При замене комбинации приборов на ав-
томобилях, оборудованных иммобилайзе-
ром, обязательно выполните регистрацию
иммобилайзера.

EI-01893

(A)

IDI00239

IDI-15

Комбинация приборов

ПРИБОРЫ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

C: РАЗБОРКА

ОСТОРОЖНО:
• Работайте в перчатках, чтобы избежать повреждения стеклянных поверхностей и поверх-
ностей измерительных приборов, а также оставления на них отпечатков пальцев.
• Не прилагайте чрезмерных усилий при нажатии кнопки счетчика пройденного пути.
• Не прикасайтесь к стрелкам измерительных приборов.

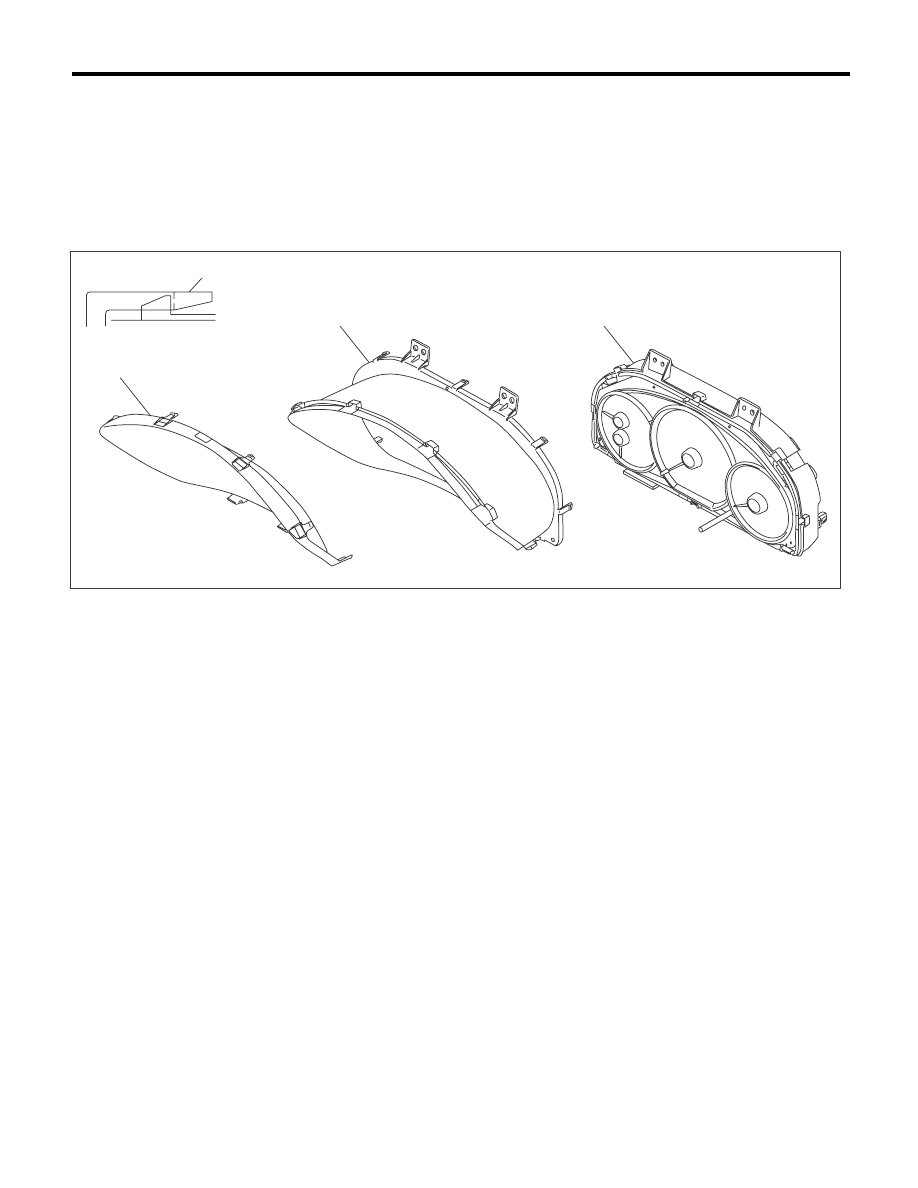

Высвободите лапки (A), и снимите узел стекла комбинации приборов (B) и козырек комбинации при-
боров (C) с узла корпуса комбинации приборов (D).

1. ЗАМЕНА ЛАМП

Все предупреждающие и контрольные лампы
комбинации приборов представляют собой
светодиоды. В случае отказа одной из ламп за-
мените узел корпус комбинации приборов.

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

(A)

(D)

(C)

(B)

IDI00240
