GW-10

Блок кнопок управления электростеклоподъемника

СТЕКЛА/ОКНА/ЗЕРКАЛА

2. ВСПОМОГАТЕЛЬНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ

1) Снимите вспомогательный переключатель.
<См. GW-8, ВСПОМОГАТЕЛЬНЫЙ ПЕРЕКЛЮЧА-
ТЕЛЬ, СНЯТИЕ, Блок кнопок управления элект-
ростеклоподъемника.>
2) Измерьте сопротивление вспомогательного
переключателя.

В случае неисправности, замените вспомога-
тельный переключатель.

Положение

пе-

реключателя

Номер

клеммы

Нормативное

значение

На двери пе-

реднего пас-
сажира, сза-

ди

UP (ВВЕРХ)

4 и 5
6 и 7

Менее 1 Ома

OFF (ВЫКЛ)

7 и 4
8 и 4

1 MОм или более

5 и 8
6 и 7

Менее 1 Ома

DOWN (ВНИЗ)

4 и 6
5 и 8

Менее 1 Ома

GW-00478

GW-11

Стекло передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

4. Стекло передней двери

A: СНЯТИЕ

1) Снимите внутреннюю отделку передней
двери. <См. EI-39, СНЯТИЕ, Внутренняя отде-
лка двери.>
2) Снимите уплотнительное покрытие.
<См. EB-17, СНЯТИЕ, Уплотнительное покры-
тие передней двери.>
3) Сдвиньте стекло при помощи переключате-
ля электростеклоподъемника и отверните два
болта.

4) Наклоните стекло двери вперед, после чего
извлеките стекло двери из резиновой про-
кладки направляющей оконного стекла.
5) Снимите стекло двери.

ОСТОРОЖНО:
Не допускайте ударов по стеклу и его пов-
реждений.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Убедитесь в том, что резиновая прокладка
направляющей стекла окна надежно уста-
новлена в раме двери и рамке стекла двери.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-3, СТЕКЛО
ПЕРЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведе-
ния.>

GW-00687

GW-00639

GW-12

Узел механизма стеклоподъемника и электродвигателя передней двери

СТЕКЛА/ОКНА/ЗЕРКАЛА

5. Узел механизма

стеклоподъемника
и электродвигателя
передней двери

A: СНЯТИЕ

1) Снимите стекло двери. <См. GW-11, СНЯ-
ТИЕ, Стекло передней двери.>
2) Отсоедините разъем электродвигателя.

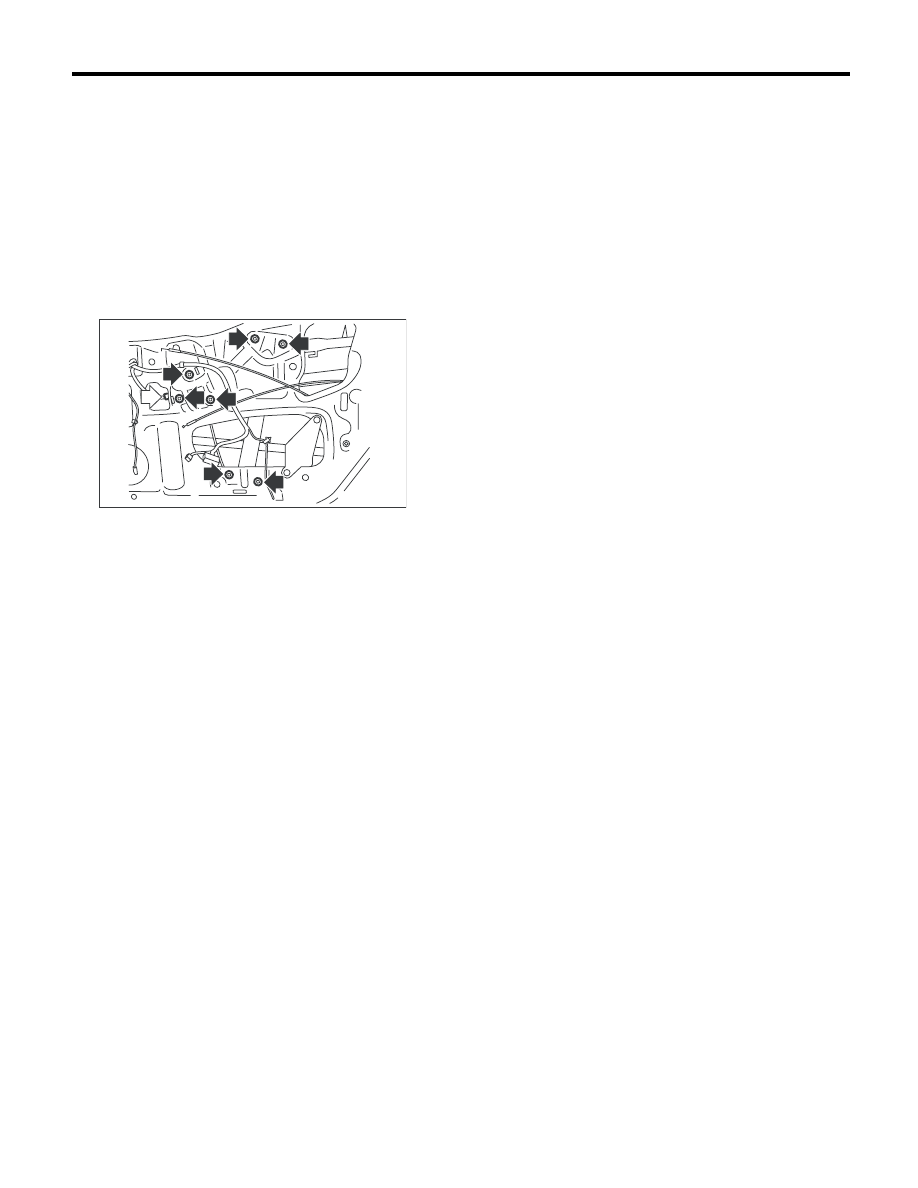

3) Отверните семь болтов и снимите узел стек-
лоподъемника и электродвигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. GW-3, СТЕКЛО ПЕ-
РЕДНЕЙ ДВЕРИ, УЗЕЛ, Общие сведения.>

C: ПРОВЕРКА

1) Убедитесь в том, что при подаче напряже-
ния аккумулятора на клеммы разъема элект-
родвигателя электростеклоподъемника он ра-
ботает нормально.
2) Поменяйте полярность на клеммах аккуму-
лятора, чтобы убедиться, что двигатель вра-
щается в обратном направлении.

GW-00640
