GW-2

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

1. Общие сведения

A: УЗЕЛ

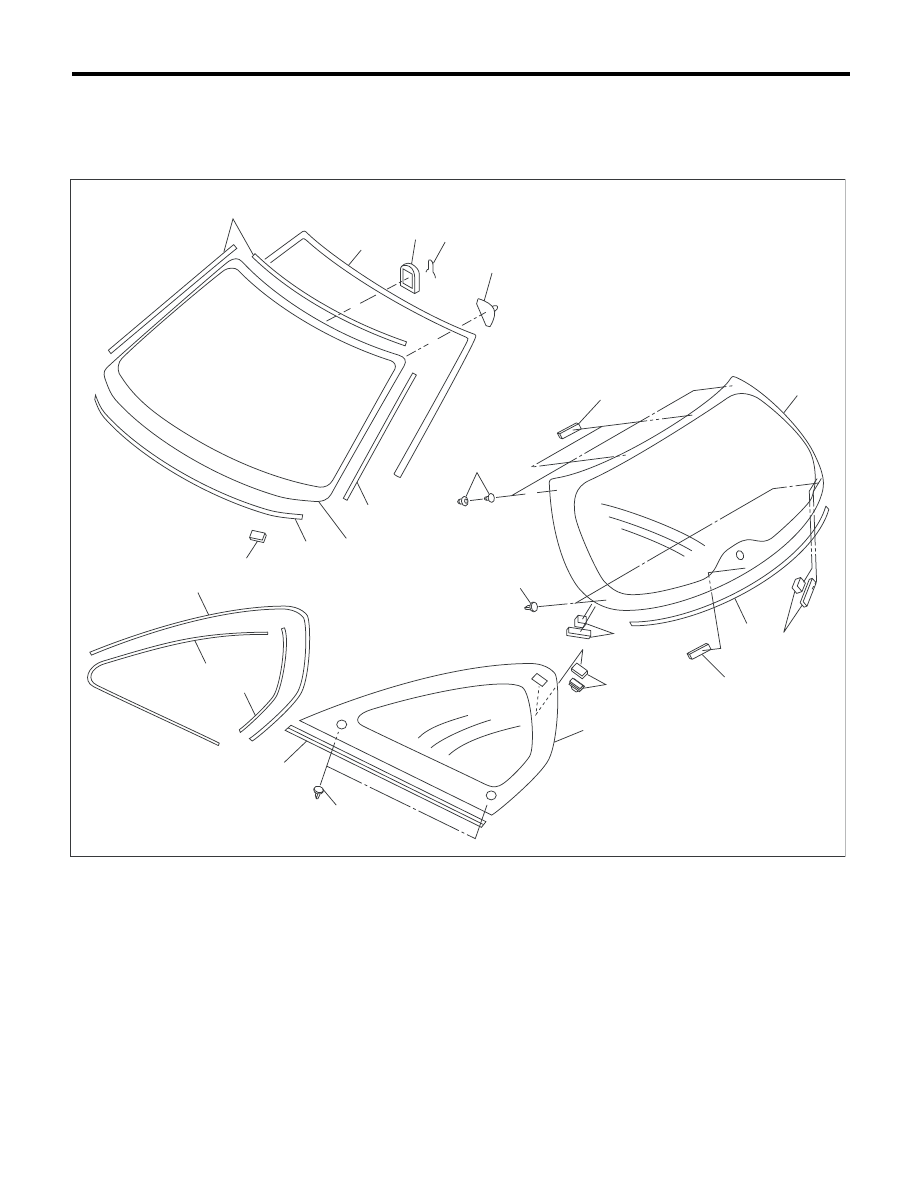

1. НЕПОДВИЖНОЕ СТЕКЛО

(1)

Ветровое стекло

(5)

Пружина

(9)

Крепежная деталь

(2)

Резиновая прокладка

(6)

Установочный штифт

(10)

Установочный штифт

(3)

Молдинг

(7)

Уплотнение

(11)

Втулка

(4)

Крепление зеркала заднего вида

(8)

Стекло задней четверти

(12)

Стекло дверцы багажного отсека

GW-00677

(1)

(2)

(3)

(4)

(6)

(5)

(12)

(10)

(10)

(3)

(11)

(2)

(2)

(8)

(10)

(9)

(2)

(3)

(7)

(7)

(2)

(2)

(7)

(11)

GW-3

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

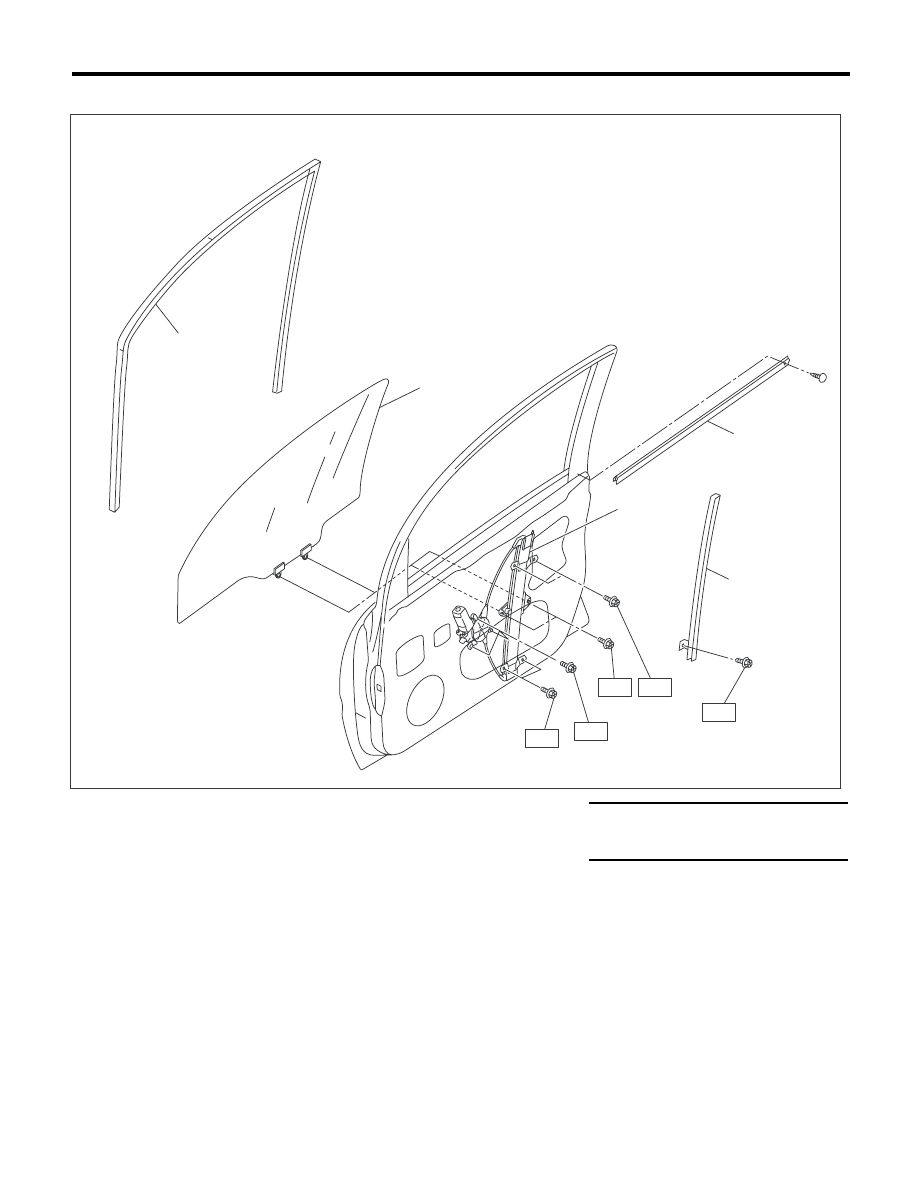

2. СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ

(1)

Резиновая прокладка направ-
ляющей оконного стекла

(4)

Уплотнитель

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Стекло

(5)

Рамка стекла двери

T: 7,5 (0,76, 5,5)

(3)

Узел электродвигателя и меха-
низма стеклоподъемника









GW-00633

T

(1)

(2)

(3)

(4)

(5)

T

T

T

T

GW-4

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

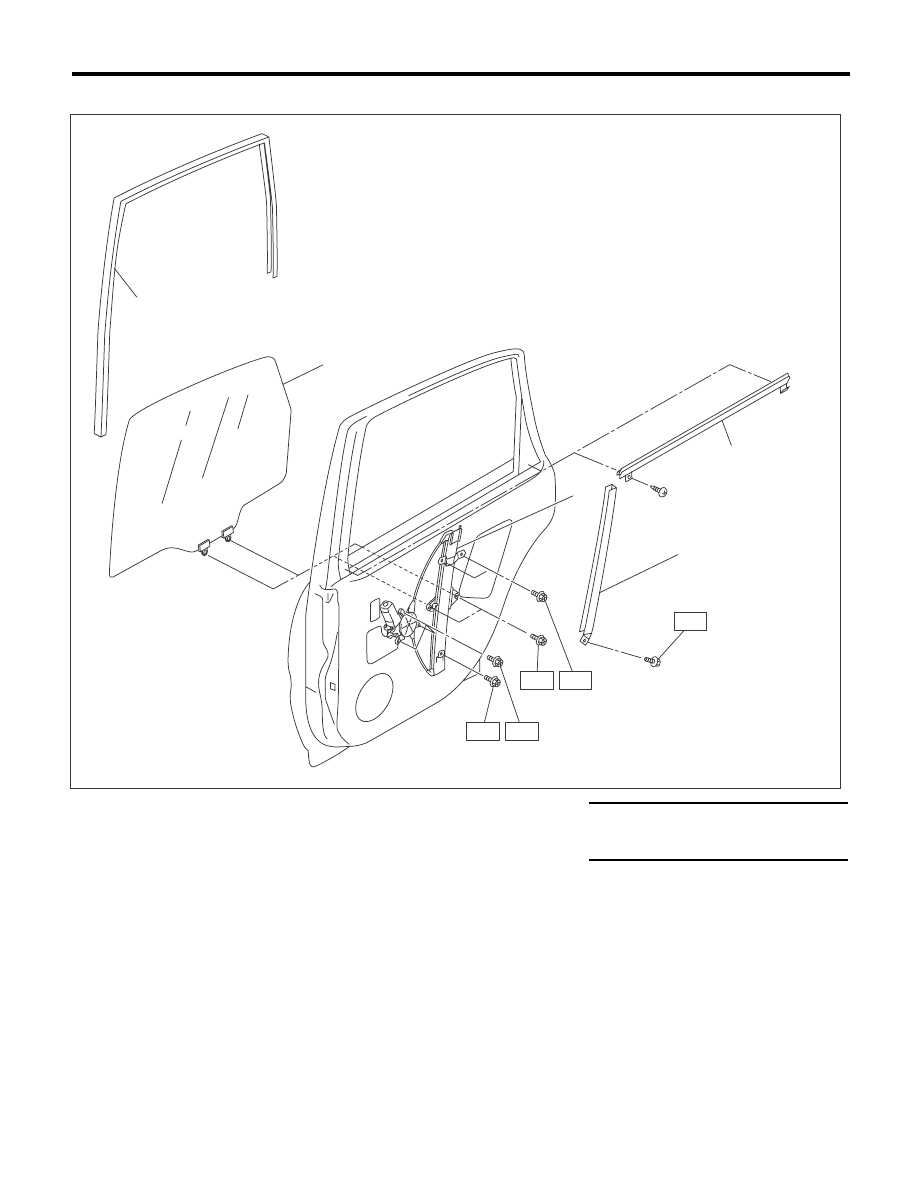

3. СТЕКЛО ЗАДНЕЙ ДВЕРИ

(1)

Резиновая прокладка направ-
ляющей оконного стекла

(4)

Уплотнитель

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Стекло

(5)

Рамка стекла двери

T: 7,5 (0,76, 5,5)

(3)

Узел электродвигателя и меха-
низма стеклоподъемника









GW-00634

(5)

T

T

(1)

(2)

(4)

T

T

(3)

T

GW-5

Общие сведения

СТЕКЛА/ОКНА/ЗЕРКАЛА

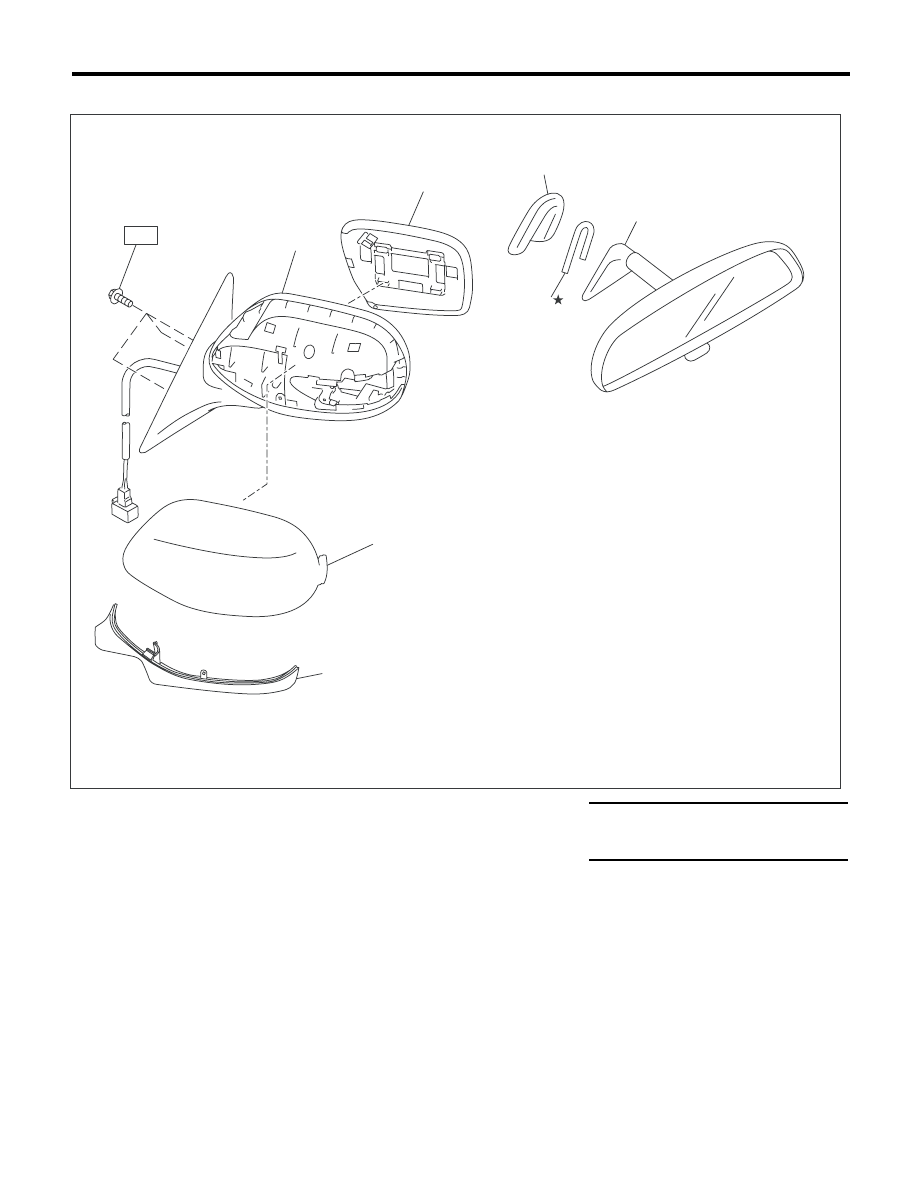

4. ЗЕРКАЛО

(1)

Узел корпуса наружного зеркала

(5)

Опора

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Зеркало

(6)

Пружина

T: 4,5 (0,46, 3,3)

(3)

Колпак зеркала

(7)

Узел зеркала заднего вида





(4)

Нижняя

крышка





GW-00682

(1)

(2)

(3)

(5)

(6)

(7)

T

(4)
