Звуковой сигнал

СИСТЕМА СВЯЗИ

3. Звуковой сигнал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите передний бампер. <См. EI-27, СНЯ-
ТИЕ, Передний бампер.>
3) Отсоедините разъем жгута проводов.
4) Отверните крепежный болт кронштейна зву-
кового сигнала и снимите узел звукового сигна-
ла.
• Модель с двойным звуковым сигналом

• Модель с одним звуковым сигналом

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

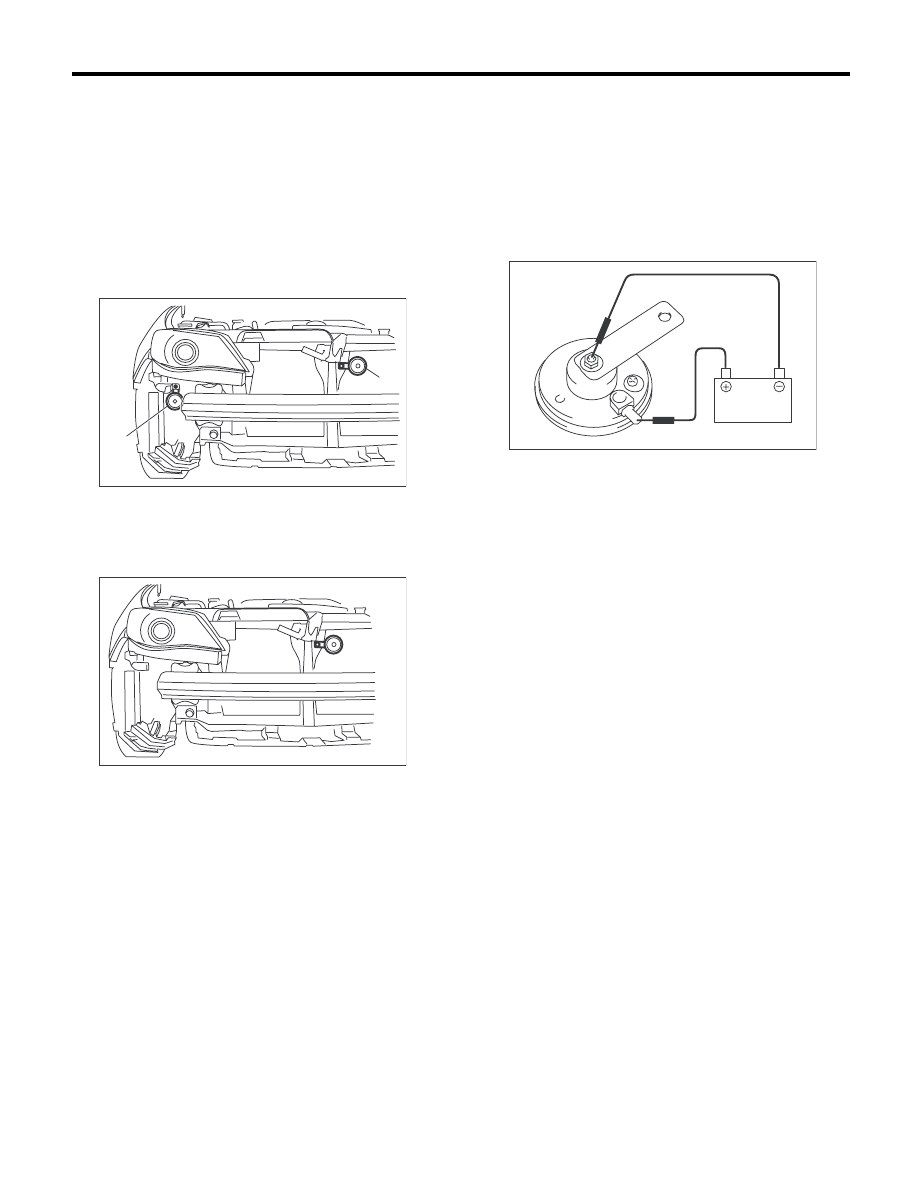

Подав между клеммой звукового сигнала и
массой корпуса постоянный ток с напряжени-
ем 12 В, проверьте правильность звучания зву-
кового сигнала.

(1) Низкий звуковой сигнал

(2) Высокий звуковой сигнал

COM00058

(1)

(2)

COM00059

COM00003

COM-5

Выключатель звукового сигнала

СИСТЕМА СВЯЗИ

4. Выключатель звукового

сигнала

A: СНЯТИЕ

ВНИМАНИЕ:
Перед началом работ по техническому об-
служиванию обязательно прочтите приме-
чания к разделу “AB” по правилам проведе-
ния работ с модулем подушки безопасности
водителя. <См. AB-5, ОСТОРОЖНО, Общие
сведения.>

ПРИМЕЧАНИЕ:
Выключатель звукового сигнала выполнен
единым узлом с модулем подушки безопаснос-
ти водителя.
1) Отсоедините провод массы от аккумулятора.
2) Снимите модуль подушки безопасности во-
дителя. <См. AB-18, СНЯТИЕ, Модуль подушки
безопасности водителя.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

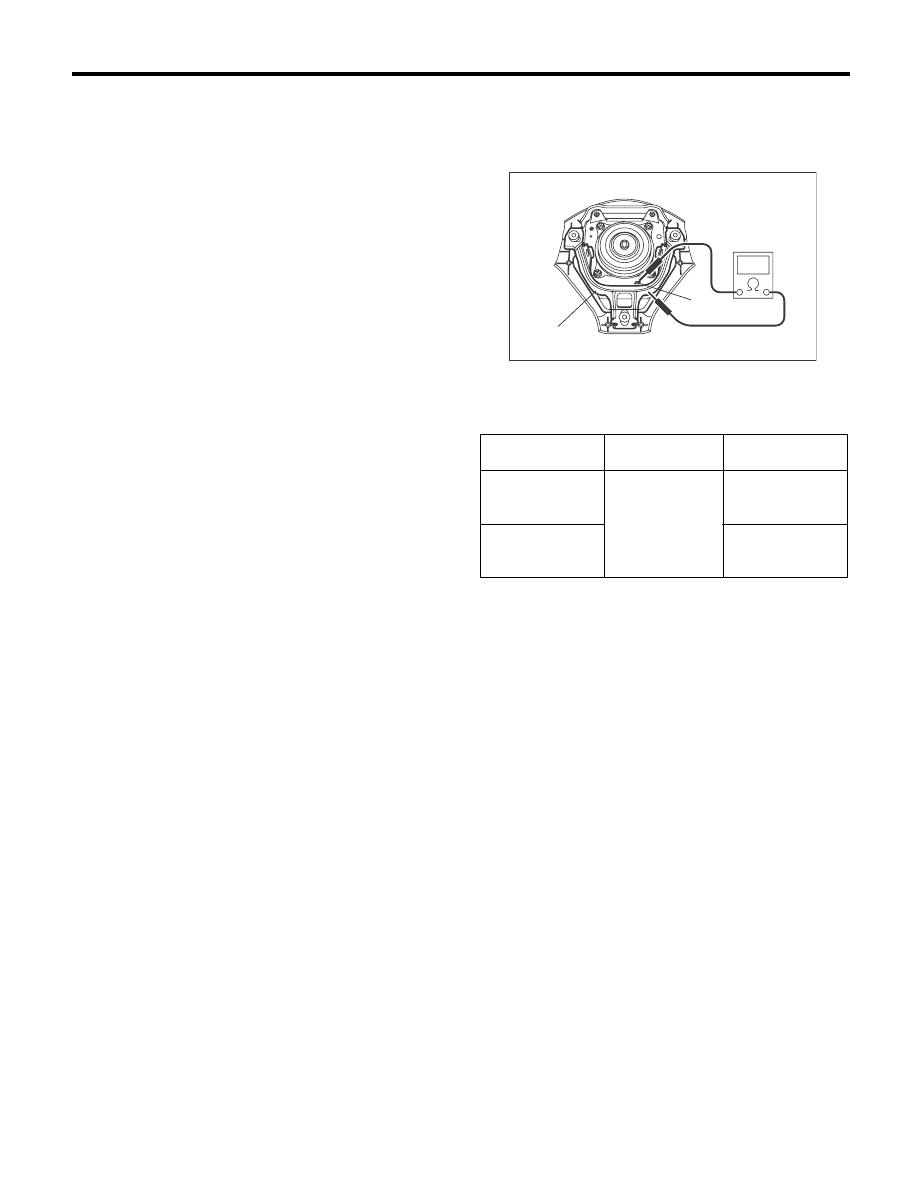

Измерьте сопротивление между клеммой вы-
ключателя звукового сигнала и кронштейном
модуля подушки безопасности

(1) Клемма выключателя звукового сигнала

(2) Кронштейн модуля подушки безопасности

Положение

выключателя

Номер клеммы

Сопротивление

Кронштейн моду-
ля подушки безо-
пасности нажат

Клемма выклю-

чателя звуково-

го сигнала и

кронштейн мо-

дуля подушки

безопасности

Менее 1 Ома

Кронштейн моду-
ля подушки безо-
пасности отжат

1 МОм или более

(2)

(1)

COM00060
