AB(diag)-46

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Curtain Airbag
Module LH Failure

• Замыкание на силовой провод в жгуте проводов
левой подушки-шторки безопасности.
• Неисправность модуля левой подушки-шторки
безопасности.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-95, КДН 96 НЕИСПРАВ-
НОСТЬ МОДУЛЯ ЛЕВОЙ ПОДУШКИ-
ШТОРКИ БЕЗОПАСНОСТИ, Таблица
диагностики с кодами неисправностей.>

E2
E3
E4

Front Sensor Bus RH
Communication
Error

• Разрыв или короткое замыкание в правом жгуте
проводов между блоком управления системой по-
душек безопасности и дополнительным датчиком
лобового удара.
• Неисправность правого дополнительного датчи-
ка лобового удара.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-97, КДН E2 ОШИБКА СВЯ-
ЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>
<См. AB(diag)-97, КДН E3 ОШИБКА СВЯ-
ЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>
<См. AB(diag)-98, КДН E4 ОШИБКА СВЯ-
ЗИ ШИНЫ ПРАВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>

E6
E7
E8

Front Sensor Bus LH
Communication
Error

• Разрыв или короткое замыкание в левом жгуте
проводов между блоком управления системой по-
душек безопасности и дополнительным датчиком
лобового удара.
• Неисправность левого дополнительного датчика
лобового удара.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-100, КДН E6 ОШИБКА
СВЯЗИ ШИНЫ ЛЕВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>
<См. AB(diag)-100, КДН E7 ОШИБКА
СВЯЗИ ШИНЫ ЛЕВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>
<См. AB(diag)-101, КДН E8 ОШИБКА
СВЯЗИ ШИНЫ ЛЕВОГО ДАТЧИКА ЛОБО-
ВОГО УДАРА, Таблица диагностики с ко-
дами неисправностей.>

EA
EB
EC

Side Sensor Bus RH
Communication
Error

• Разрыв или короткое замыкание в правом жгуте
проводов между блоком управления системой по-
душек безопасности и датчиком боковой подушки
безопасности.
• Неисправность датчика правой боковой подуш-
ки безопасности или датчика правой подушки-
шторки безопасности.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-103, КДН E9 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>
<См. AB(diag)-103, КДН EA ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>
<См. AB(diag)-103, КДН EB ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>
<См. AB(diag)-104, КДН EC ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>

ED
EE

Side Sensor Bus RH
Communication
Error

<См. AB(diag)-107, КДН ED ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>
<См. AB(diag)-108, КДН EE ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей.>

КДН Показания дисплея

Содержание диагностики

Ссылка

AB(diag)-47

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F1
F2
F3
F4

Side Sensor Bus LH
Communication
Error

• Разрыв или короткое замыкание в левом жгуте
проводов между блоком управления системой по-
душек безопасности и датчиком боковой подушки
безопасности.
• Неисправность датчика левой боковой подушки
безопасности или датчика левой подушки-шторки
безопасности.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-111, КДН F1 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>
<См. AB(diag)-111, КДН F2 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>
<См. AB(diag)-111, КДН F3 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>
<См. AB(diag)-112, КДН F4 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>

F5
F6

Side Sensor Bus LH
Communication
Error

<См. AB(diag)-115, КДН F5 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>
<См. AB(diag)-116, КДН F6 ОШИБКА
СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ, Таб-
лица диагностики с кодами неисправнос-
тей.>

F8
F9

Satellite Sensor Bus
Communication
Error

• Разрыв или короткое замыкание в жгуте прово-
дов между блоком управления системой подушек
безопасности и вспомогательным датчиком опре-
деления уровня безопасности.
• Неисправность вспомогательного датчика опре-
деления уровня безопасности.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-119, КДН F8 ОШИБКА
СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО
ДАТЧИКА ОПРЕДЕЛЕНИЯ УРОВНЯ БЕ-
ЗОПАСНОСТИ, Таблица диагностики с
кодами неисправностей.>
<См. AB(diag)-119, КДН F9 ОШИБКА
СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО
ДАТЧИКА ОПРЕДЕЛЕНИЯ УРОВНЯ БЕ-
ЗОПАСНОСТИ, Таблица диагностики с
кодами неисправностей.>
<См. AB(diag)-120, КДН FA ОШИБКА
СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО
ДАТЧИКА ОПРЕДЕЛЕНИЯ УРОВНЯ БЕ-
ЗОПАСНОСТИ, Таблица диагностики с
кодами неисправностей.>

Front Sub Sensor RH
False
Installation

• Датчик лобового удара (правый) был неправиль-
но установлен.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-122, КДН 3А НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
ЛОБОВОГО УДАРА (ПРАВОГО), Таблица
диагностики с кодами неисправностей>

Front Sub Sensor LH
False
Installation

• Датчик лобового удара (левый) был неправильно
установлен.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-122, КДН 3В НЕИСПРАВ-
НОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА
ЛОБОВОГО УДАРА (ЛЕВОГО), Таблица
диагностики с кодами неисправностей>

Satellite Sensor Bus
Failure

Неисправность вспомогательного датчика опреде-
ления уровня безопасности.

<См. AB(diag)-123, КДН 3C НЕИСПРАВ-
НОСТЬ ШИНЫ ВСПОМОГАТЕЛЬНОГО
ДАТЧИКА ОПРЕДЕЛЕНИЯ УРОВНЯ БЕ-
ЗОПАСНОСТИ, Таблица диагностики с
кодами неисправностей.>

КДН Показания дисплея

Содержание диагностики

Ссылка

AB(diag)-48

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Satellite Sensor False
Installation

• Вспомогательный датчик определения уровня
безопасности был неправильно установлен.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-123, КДН 3D НЕПРАВИЛЬ-
НАЯ УСТАНОВКА ВСПОМОГАТЕЛЬНО-
ГО ДАТЧИКА ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ, Таблица диагностики
с кодами неисправностей.>

Side Airbag Sensor
RH False
Installation

• Датчик правой боковой подушки безопасности
был неправильно установлен.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-123, КДН 5А НЕПРАВИЛЬ-
НАЯ УСТАНОВКА ДАТЧИКА ПРАВОЙ
БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей>

Side Airbag Sensor
LH False
Installation

<См. AB(diag)-124, КДН 5В НЕПРАВИЛЬ-
НАЯ УСТАНОВКА ДАТЧИКА ЛЕВОЙ БО-
КОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей>

Curtain Airbag
Sensor RH False
Installation

• Датчик правой подушки-шторки безопасности
был неправильно установлен.
• Неисправность блока управления системой по-
душек безопасности.

<См. AB(diag)-124, КДН 5С НЕПРАВИЛЬ-
НАЯ УСТАНОВКА ДАТЧИКА ПРАВОЙ
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей>

Curtain Airbag
Sensor LH False
Installation

<См. AB(diag)-124, КДН 5D НЕПРАВИЛЬ-
НАЯ УСТАНОВКА ДАТЧИКА ЛЕВОЙ ПО-
ДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами неисправ-
ностей>

КДН Показания дисплея

Содержание диагностики

Ссылка

AB(diag)-49

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

14.Таблица диагностики с кодами неисправностей

A: КДН 11 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы
подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-
зопасности (водителя).
• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением диагностики системы подушек безопасности, убедитесь в том, что вы-
ключатель зажигания находится в положении OFF, отсоедините провод массы от аккумуля-
тора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопаснос-
ти отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

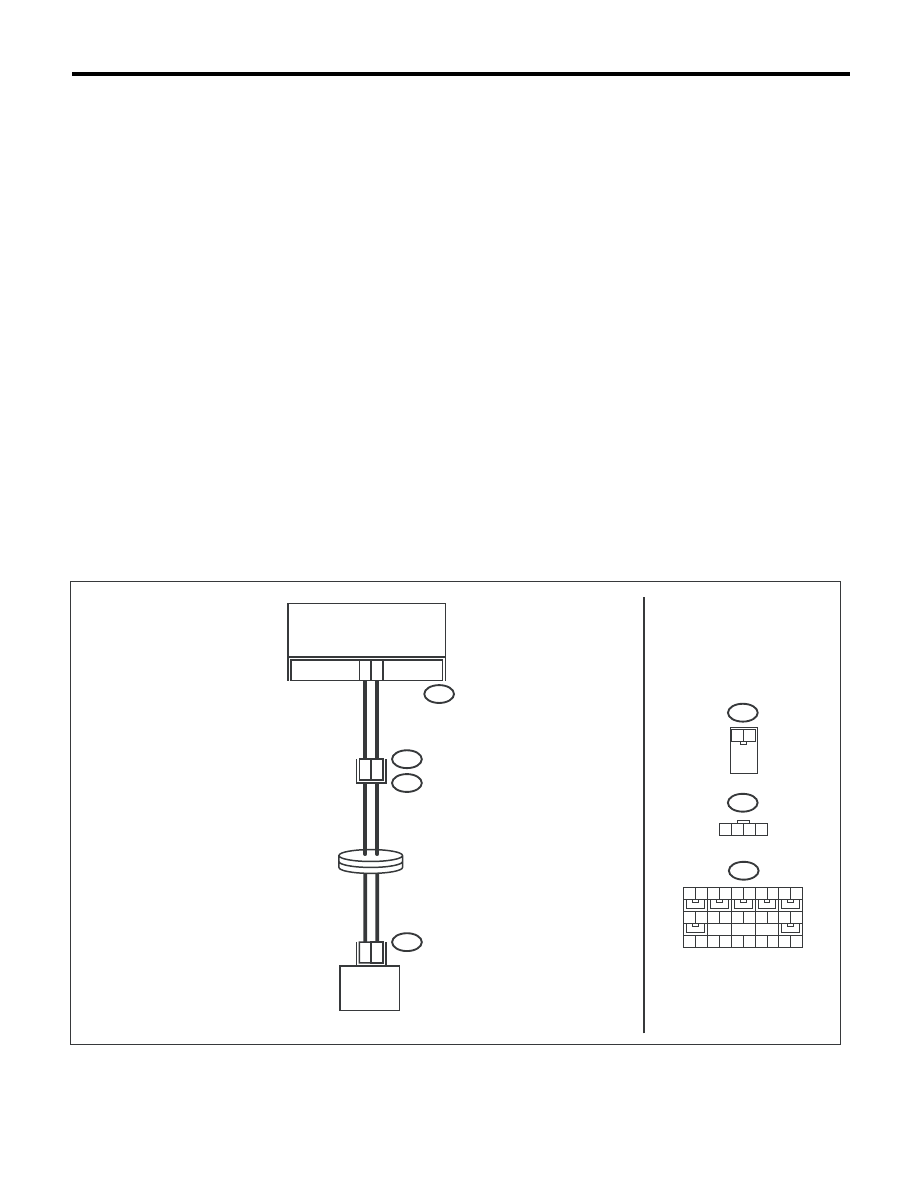

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

AB2

AB7

AB6

AB38

AB-01812

1 2 3 4

1 2

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ
