AB(diag)-38

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

12.Неисправность предупреждающей лампы системы подушек

безопасности

A: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ГАСНЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправна предупреждающая лампа системы подушек безопасности.
• Короткое замыкание или разрыв цепи между блоком управления системой подушек безопаснос-
ти и предупреждающей лампой системы подушек безопасности.
• Неисправна цепь массы.
• Неисправность блока управления системой подушек безопасности.
• Ненадежное соединение (AB1) и (B31).
• Неисправность контактов разъемов (AB6, AB17, AB18) с блоком управления системой подушек
безопасности.

ОСТОРОЖНО:
• Перед проведением диагностики системы подушек безопасности, убедитесь в том, что вы-
ключатель зажигания находится в положении OFF, отсоедините клемму провода массы от
аккумулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

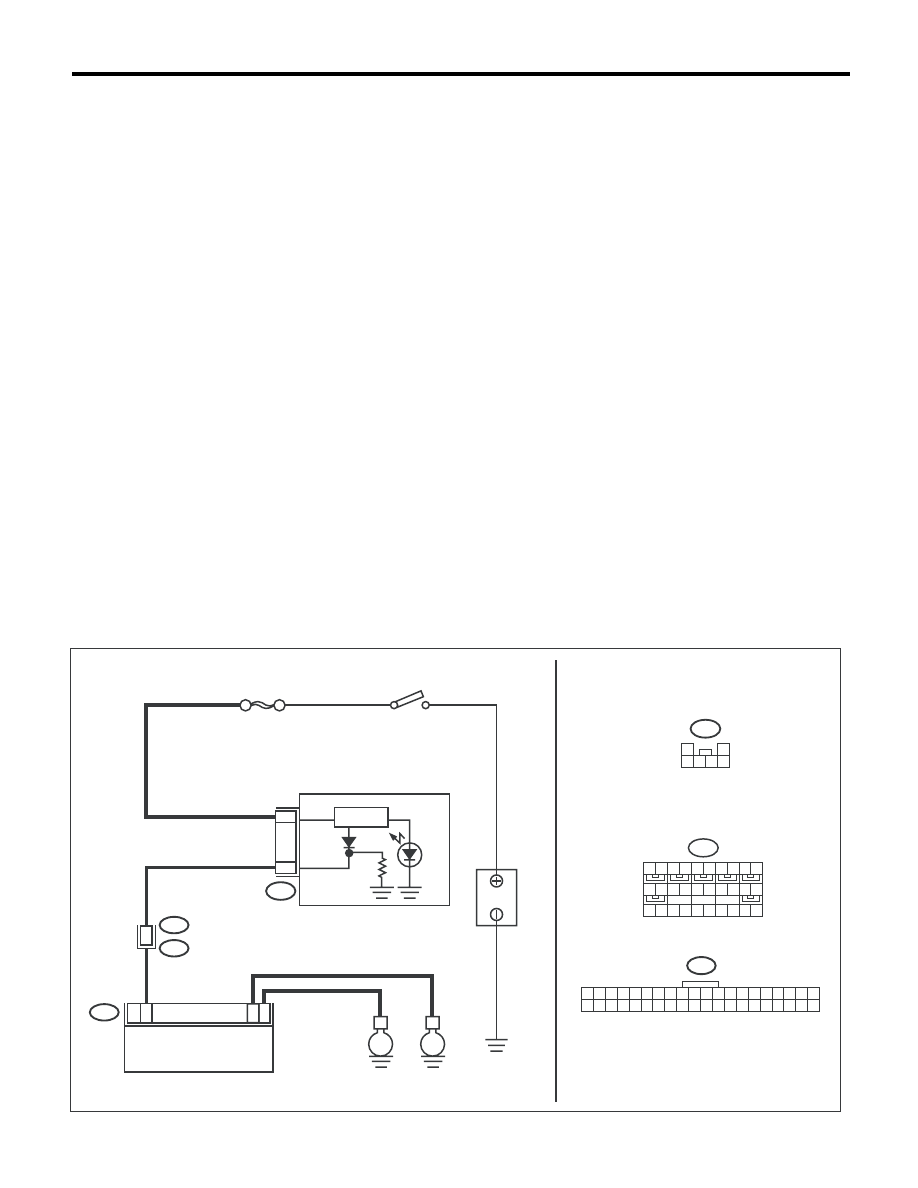

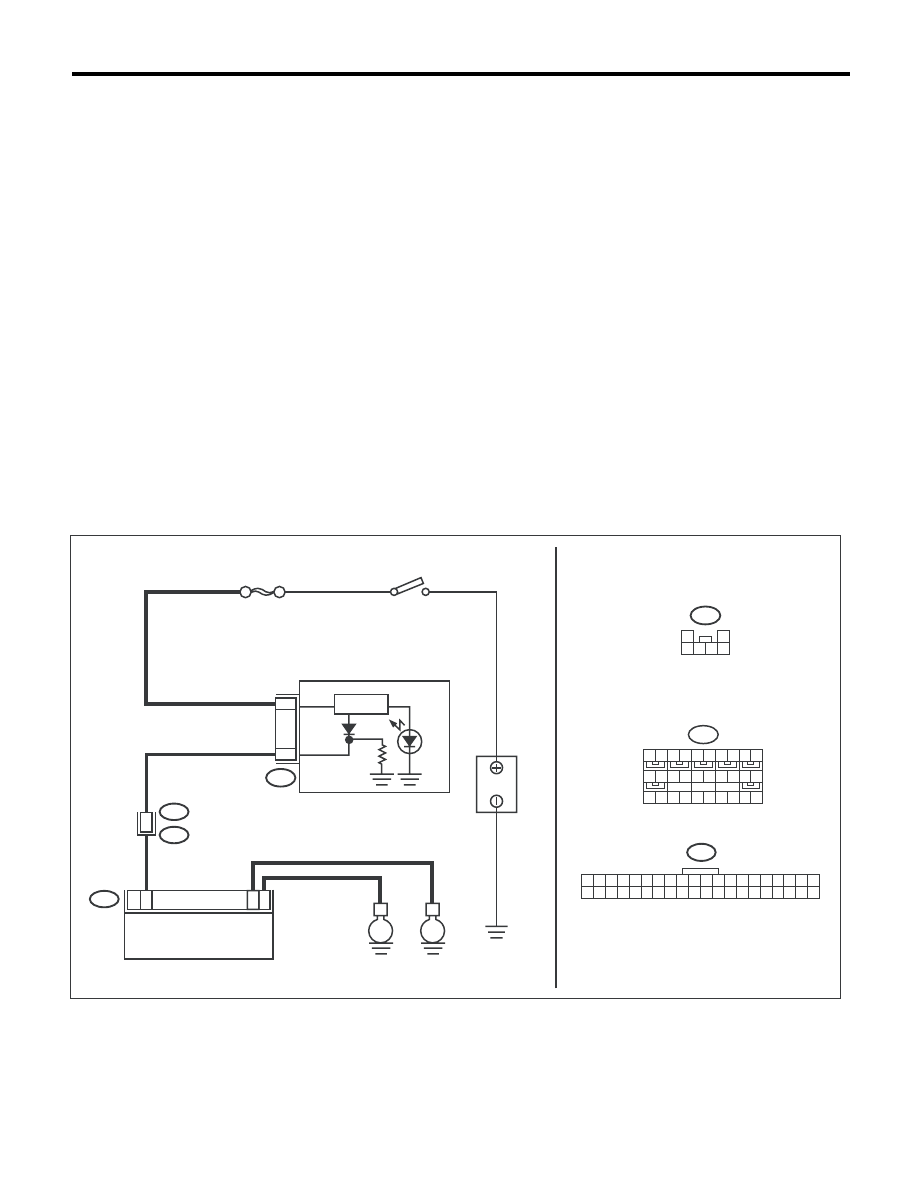

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

B31

AB1

No.5

11

2

i10

5

i10

AB-01910

E

E

26

25

36

B31

1

2

3 4 5 6

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

AB6

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ОБРАТНАЯ ЦЕПЬ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

СИСТЕМЫ ПОДУШЕК

БЕЗОПА

СНОСТИ

AB(diag)-39

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 СЧИТЫВАНИЕ КДН

Считайте КДН. <См. AB(diag)-29, СЧИТЫВАНИЕ КО-
ДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ (КДН), ПО-
РЯДОК РАБОТЫ, Subaru Select Monitor.>

Отображается ли на дис-
плее Subaru Select
Monitor какой-либо КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Переходите к
шагу 2.

2 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.

1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Убедитесь, что разъемы (AB6, AB17, AB18) надеж-
но подсоединены к блоку управления системой поду-
шек безопасности.

Выявлена ли ненадеж-
ность контактов в разъ-
емах (AB6, AB17, AB18)?

Если неисправность
в разъемах не устра-
няется, замените
как основной жгут
проводов, так и жгут
проводов кузова,
или замените блок
управления систе-
мой подушек безо-
пасности. <См. AB-
24, Блок управле-
ния системой поду-
шек безопасности.>

Переходите к
шагу 3.

3 ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Снимите нижнюю крышку панели приборов и отсо-
едините разъемы (AB7) и (AB2).
2) Снимите боковую крышку панели приборов со сто-
роны переднего пассажира и отсоедините разъемы
(AB10) и (AB9).
3) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности, и подсо-
едините разъем (1AG) диагностического жгута прово-
дов AG.

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
4) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
5) Подсоедините разъемы (7AG) и (8AG) диагности-
ческого жгута проводов AG.

ПРИМЕЧАНИЕ:
После устранения неисправности отсоедините разъ-
емы (7AG) и (8AG).

Погасла ли предупреж-
дающая лампа системы
подушек безопасности?

Переходите к шагу
4.

Переходите к
шагу 5.

4 ПРОВЕРКА ЦЕПИ МАССЫ.

Измерьте сопротивление между разъемом (2AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(2AG) № 4 — Масса кузова:
(2AG) № 3 — Масса кузова:

Составляет ли величина
сопротивления менее 10
Ом?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-24,
Блок управления
системой подушек
безопасности.>

Устраните не-
исправность в
цепи массы
кузова.

5 ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ И ЖГУТА ПРО-
ВОДОВ ПЕРЕГОРОДКИ МОТОРНОГО ОТСЕКА.
1) Отсоедините разъемы (7AG) и (8AG).
2) Снимите комбинацию приборов.
3) Измерьте сопротивление между разъемом комби-
нации приборов и разъемом (2AG) диагностического
жгута проводов AG.

Разъемы и клеммы

(2AG) № 5 — (i10) № 36:

Составляет ли величина
сопротивления менее 10
Ом?

Проверьте комбина-
цию приборов.

Переходите к
шагу 6.

AB(diag)-40

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМАХ (AB1) И (B31).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
выждите не менее 20 секунд.
2) Убедитесь в надежности контактов между разъ-
емами (AB1) и (B31).

Выявлена ли ненадеж-
ность контакта в разъ-
емах (AB1) и (B31)?

Устраните неис-
правность жгута
проводов перего-
родки моторного от-
сека или замените
основной жгут про-
водов системы поду-
шек безопасности
вместе со жгутом
проводов кузова.

Переходите к
шагу 7.

7 ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
Проверьте основной жгут проводов системы подушек
безопасности на наличие неисправностей.

Выявлена ли какая-либо
неисправность в основ-
ном жгуте проводов сис-
темы подушек безопас-
ности?

Замените как основ-
ной жгут проводов
системы подушек
безопасности, так и
жгут проводов пере-
городки моторного
отсека.

Устраните не-
исправность
жгута прово-
дов перего-
родки мотор-
ного отсека.

Шаг

Проверка

Да

Нет

AB(diag)-41

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Перегорел предохранитель № 5 (в блоке предохранителей).
• Разрыв цепи жгута проводов кузова автомобиля.
• Неисправна предупреждающая лампа системы подушек безопасности.
• Основной жгут проводов системы подушек безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

B31

AB1

No.5

11

2

i10

5

i10

AB-01910

E

E

26

25

36

B31

1

2

3 4 5 6

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

AB6

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ОБРАТНАЯ ЦЕПЬ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

СИСТЕМЫ ПОДУШЕК

БЕЗОПА

СНОСТИ
