AB(diag)-30

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Неисправность разъема жгута проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Обмен данными между блоком управления системой подушек безопасности и Subaru Select Monitor
невозможен.

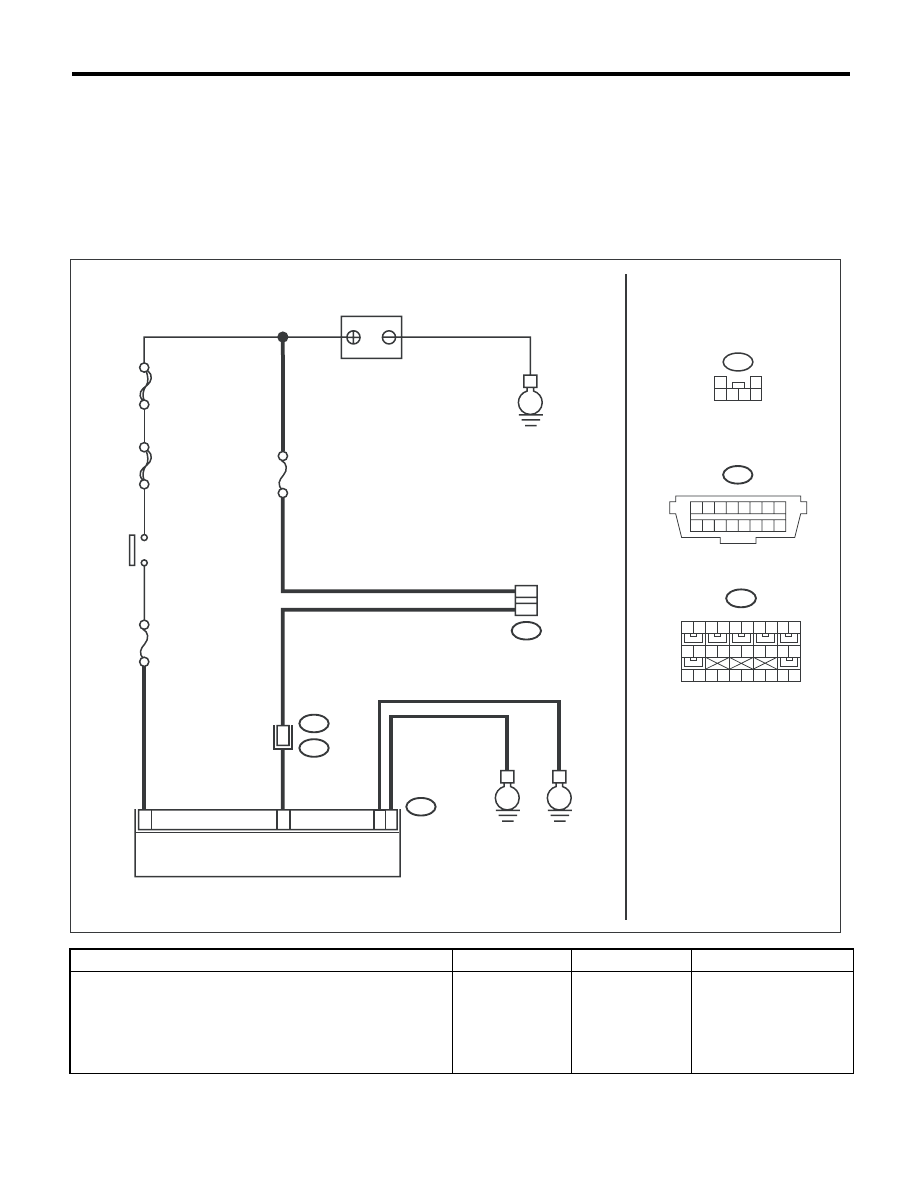

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ.

Находится ли вы-
ключатель зажи-
гания в положе-
нии ON?

Переходите к ша-
гу 2.

Переведите выключа-
тель зажигания в поло-
жение ON и выберите в
Subaru Select Monitor ре-
жим проверки системы
подушек безопасности.

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ГЛАВНЫЙ SBF

SBF

-6

No.25

B40

B31

AB1

E

16

7

No.1

3

3

AB6

E

E

16

26

25

21

B40

AB6

AB-01810

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8

10

9

4

11 12 13 14

16 17

15

29 30

B31

1

2

3 4 5 6

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

РАЗЪЕМ

ПЕРЕДАЧИ

ДАННЫХ

AB(diag)-31

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА АККУМУЛЯТОРА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте напряжение аккумулятора.

Составляет ли
величина напря-
жения 11 В или
более?

Переходите к ша-
гу 3.

Осуществите зарядку
или замените аккумуля-
тор.

3

ПРОВЕРКА КЛЕММ АККУМУЛЯТОРА.

Выявлена ли не-
надежность кон-
такта в клемме
аккумулятора?

Отремонтируйте
или затяните
клемму аккуму-
лятора.

Переходите к шагу 4.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT MONITOR.
1) Переведите выключатель зажигания в положение
ON.
2) С помощью Subaru Select Monitor проверьте, нор-
мально ли выполняется связь с другими системами.

Отображается ли
название систе-
мы на дисплее
Subaru Select
Monitor?

Переходите к ша-
гу 10.

Переходите к шагу 5.

5

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 25 (В БЛОКЕ ПРЕ-
ДОХРАНИТЕЛЕЙ И РЕЛЕ).
Снимите предохранитель № 25 и проведите его визу-
альную проверку.

Предохранитель
№ 25 (в блоке
предохраните-
лей и реле) пере-
горел?

Замените предох-
ранитель № 25.
Если предохрани-
тель № 25 перего-
рит повторно,
проверьте цепь
электропитания.

Переходите к шагу 6.

6

ПРОВЕРКА РАЗЪЕМА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и
сделайте паузу не менее 20 секунд.
2) Убедитесь, что разъемы блока управления систе-
мой подушек безопасности (AB6, AB17, AB18) надежно
закреплены.

Надежно ли под-
соединен каж-
дый разъем бло-
ка управления
системой поду-
шек безопаснос-
ти?

Переходите к ша-
гу 7.

Подсоедините разъем
блока управления сис-
темой подушек безопас-
ности.

7

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем блока управления системы по-
душек безопасности.
3) Переведите выключатель зажигания в положение
ON.
4) Проверьте, осуществляется ли обмен данными с
другими системами в нормальном режиме.

Отображается ли
название систе-
мы на дисплее
Subaru Select
Monitor?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-24, Блок
управления сис-
темой подушек
безопасности.>

Переходите к шагу 8.

8

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ МЕЖ-
ДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И РАЗЪЕМОМ
КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините блок управления системой подушек
безопасности, блок управления системой ABS и гидрав-
лический блок управления, а также ECM и TCM.
3) Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли
величина сопро-
тивления 1 МОм
или более?

Переходите к ша-
гу 9.

Устраните неисправ-
ность в жгуте проводов
и разъемах между каж-
дым блоком управле-
ния и разъемом канала
передачи данных. (Жгут
проводов системы поду-
шек безопасности необ-
ходимо не ремонтиро-
вать, а заменять.)

9

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА НА БЛОК УП-
РАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) В условиях шага 8 переведите выключатель зажига-
ния в положение ON.
2) Измерьте напряжение между разъемом канала пе-
редачи данных и массой кузова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли
величина напря-
жения менее 1 В?

Переходите к ша-
гу 10.

Устраните неисправ-
ность в жгуте проводов
и разъемах между каж-
дым блоком управле-
ния и разъемом канала
передачи данных. (Жгут
проводов системы поду-
шек безопасности необ-
ходимо не ремонтиро-
вать, а заменять.)

Шаг

Проверка

Да

Нет

AB(diag)-32

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

10 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ

УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОС-
ТИ И РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините разъемы (AB6, AB17, AB18) от блока
управления системой подушек безопасности.
3) Подсоедините разъем (1AG) диагностического жгу-
та проводов AG к разъемам (AB6, AB17, AB18).

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
4) Измерьте сопротивление между разъемом (4AG)
диагностического жгута проводов AG и разъемом кана-
ла передачи данных.

Разъемы и клеммы

(4AG) № 1 — (B40) № 7:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к ша-
гу 11.

Устраните неисправ-
ность в жгуте проводов
между блоком управле-
ния системой подушек
безопасности и разъ-
емом канала передачи
данных. Или замените
как основной жгут про-
водов системы подушек
безопасности, так и
жгут проводов перего-
родки моторного отсе-
ка.

11 ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ.

1) Переведите выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом (2AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(2AG) № 1 — Масса кузова:

Составляет ли
величина напря-
жения 10 В или
более?

Переходите к ша-
гу 12.

Устраните неисправ-
ность в жгуте проводов
между блоком управле-
ния системой подушек
безопасности и аккуму-
лятором. Или замените
как основной жгут про-
водов системы подушек
безопасности, так и жгут
проводов перегородки
моторного отсека.

12 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ

УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОС-
ТИ И МАССОЙ КУЗОВА.
1) Переведите выключатель зажигания в положение
OFF.
2) Измерьте сопротивление между разъемом (2AG)
диагностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(2AG) № 4 — Масса кузова:
(2AG) № 3 — Масса кузова:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к ша-
гу 13.

Устраните неисправ-
ность в жгуте проводов
между блоком управле-
ния системой подушек
безопасности и массой
кузова. Или замените
как основной жгут про-
водов системы подушек
безопасности, так и жгут
проводов перегородки
моторного отсека.

13 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ. Выявлена ли не-

надежность кон-
такта в цепи
электропитания
блока управле-
ния, в цепи массы
и в разъеме кана-
ла передачи дан-
ных?

Устраните неис-
правность в разъ-
еме. (В случае не-
исправности в
разъемах систе-
мы подушек безо-
пасности, не ре-
монтируйте, а
полностью заме-
няйте жгут прово-
дов.)

Замените только блок
управления системой
подушек безопасности.
<См. AB-24, СНЯТИЕ,
Блок управления систе-
мой подушек безопас-
ности.>

Шаг

Проверка

Да

Нет

AB(diag)-33

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. ПРИ ОТСУТСТВИИ КДН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправность комбинации приборов
• Разрыв цепи в жгуте проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Предупреждающая лампа системы подушек безопасности не гаснет.
• На экране дисплея Subaru Select Monitor будет отображаться сообщение “NO TROUBLE CODE”
(КДН не выявлены).
Для ознакомления с детальным описанием процедуры перейдите в раздел “Неисправность предуп-
реждающей лампы системы подушек безопасности”. <См. AB(diag)-38, Неисправность предупреж-
дающей лампы системы подушек безопасности.>

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием процедуры перейдите в раздел “Неисправность пре-
дупреждающей лампы системы подушек безопасности”. <См. AB(diag)-38, Неисправность предуп-
реждающей лампы системы подушек безопасности.>
• Когда предупреждающая лампа системы подушек безопасности не горит, и на дисплее Subaru
Select Monitor отображается сообщение “NO TROUBLE CODE”, то это свидетельствует о нормаль-
ной работе системы.
