PS-8

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

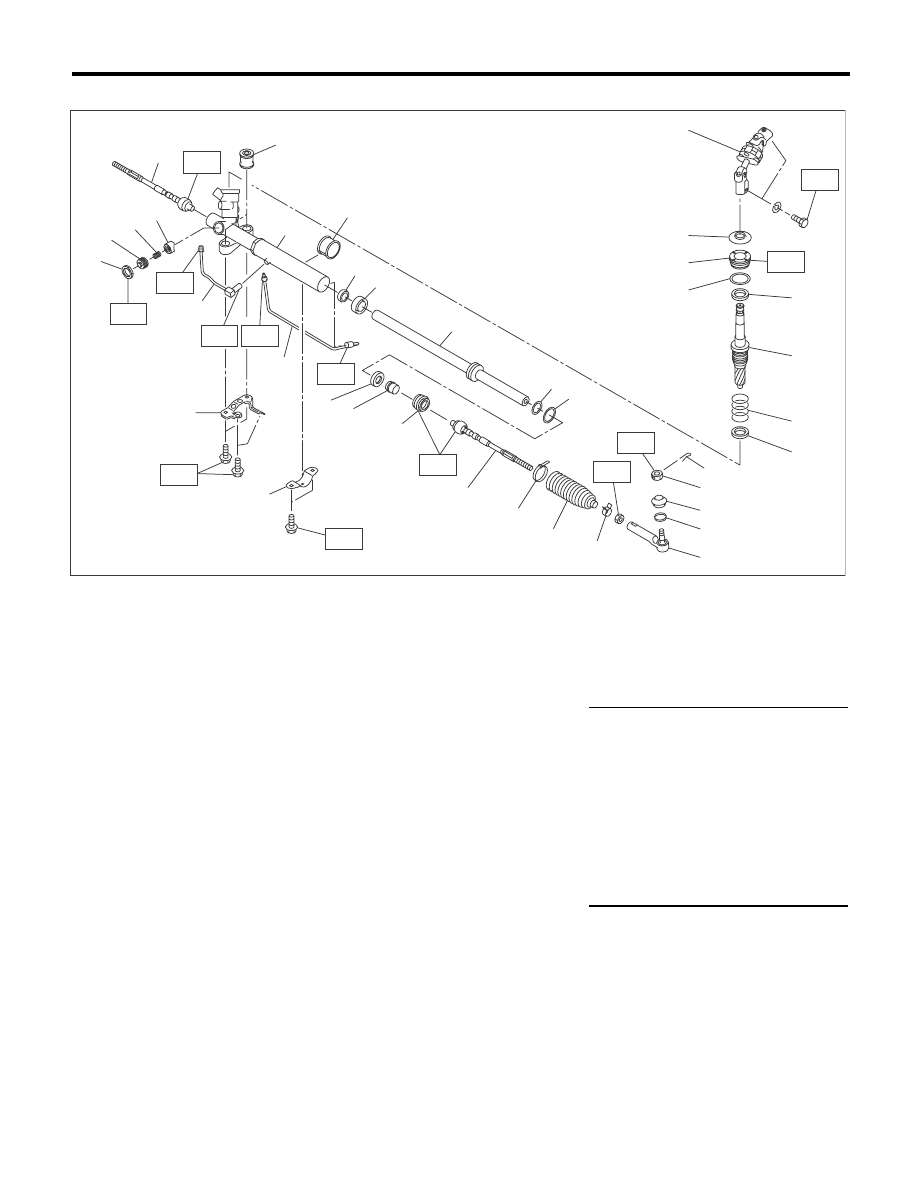

• Рулевой механизм (модель с правосторонним управлением)

(1)

Универсальный шарнир

(17)

Кожух

(32)

Регулировочный винт

(2)

Пылезащитный чехол

(18)

Стяжной хомут

(33)

Пружина

(3)

Пробка

(19)

Рулевая тяга

(34)

Муфта

(4)

Уплотнительное кольцо

(20)

Держатель

(35)

Втулка

(5)

Сальник

(21)

Втулка

(36)

Кронштейн

(6)

Управляющий клапан

(22)

Сальник





(7)

Уплотнительное кольцо

(23)

Уплотнительное кольцо

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8)

Сальник

(24)

Уплотнительное кольцо

T1: 27 (2,75, 19,9)

(9)

Адаптер

(25)

Рейка

T2: 85 (8,7, 63)

(10)

Хомут

(26)

Сальник

T3: 20 (2,0, 14,5)

(11)

Корончатая гайка

(27)

Опорная шайба

Т4: 24 (2,4, 17,4)

(12)

Шплинт

(28)

Корпус рулевого механизма

Т5: 64 (6,5, 47,0)

(13)

Пылезащитное уплотнение

(29)

Трубка A

Т6: 90 (9,1, 65,7)

(14)

Хомут

(30)

Трубка B

Т7: 60 (6,1, 44,1)

(15)

Наконечник рулевой тяги

(31)

Контргайка

T8: 39 (4,0, 28,9)

(16)

Хомут





(1)

(2)

(3)

(4)

(5)

(7)

(6)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(19)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

T4

T5

T1

T2

T7

T4

T4

T3

T3

T8

T6

(8)

T7

PS-00843

T6

(20)

PS-9

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

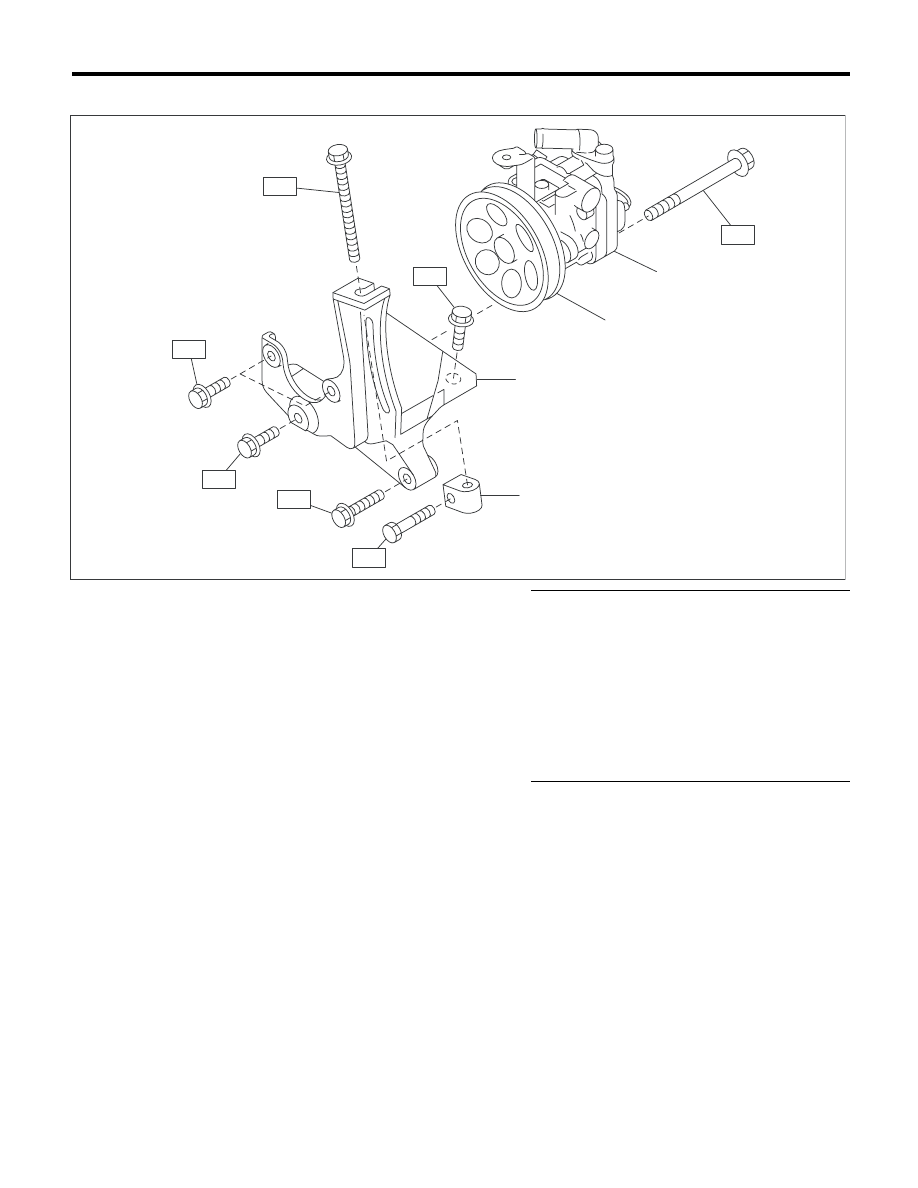

3. МАСЛЯНЫЙ НАСОС

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменную жидкость усилите-
ля рулевого управления SUBARU, консистент-
ную смазку и т.д. или их аналоги. Не смешивай-
те жидкости, смазочные материалы и т.д. раз-
ных типов или производителей.

• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Устанавливайте домкраты или жесткие коз-
лы в специально предусмотренных местах.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.

(1)

Масляный насос

(3)

Кронштейн

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Шкив

(4)

Гайка натяжения ремня

T1: 8 (0,8, 5,8)





T2: 16 (1,6, 11,8)





T3: 22 (2,2, 15,9)









Т4: 25 (2,5, 18,4)









Т5: 36 (3,7, 26,6) (модели без турбонаддува

двигателя)











48 (4,9, 35,4) (модели с турбонаддувом
двигателя)

PS-00480

T4

T3

T3

T5

T1

T2

T3

(3)

(2)

(1)

(4)

PS-10

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

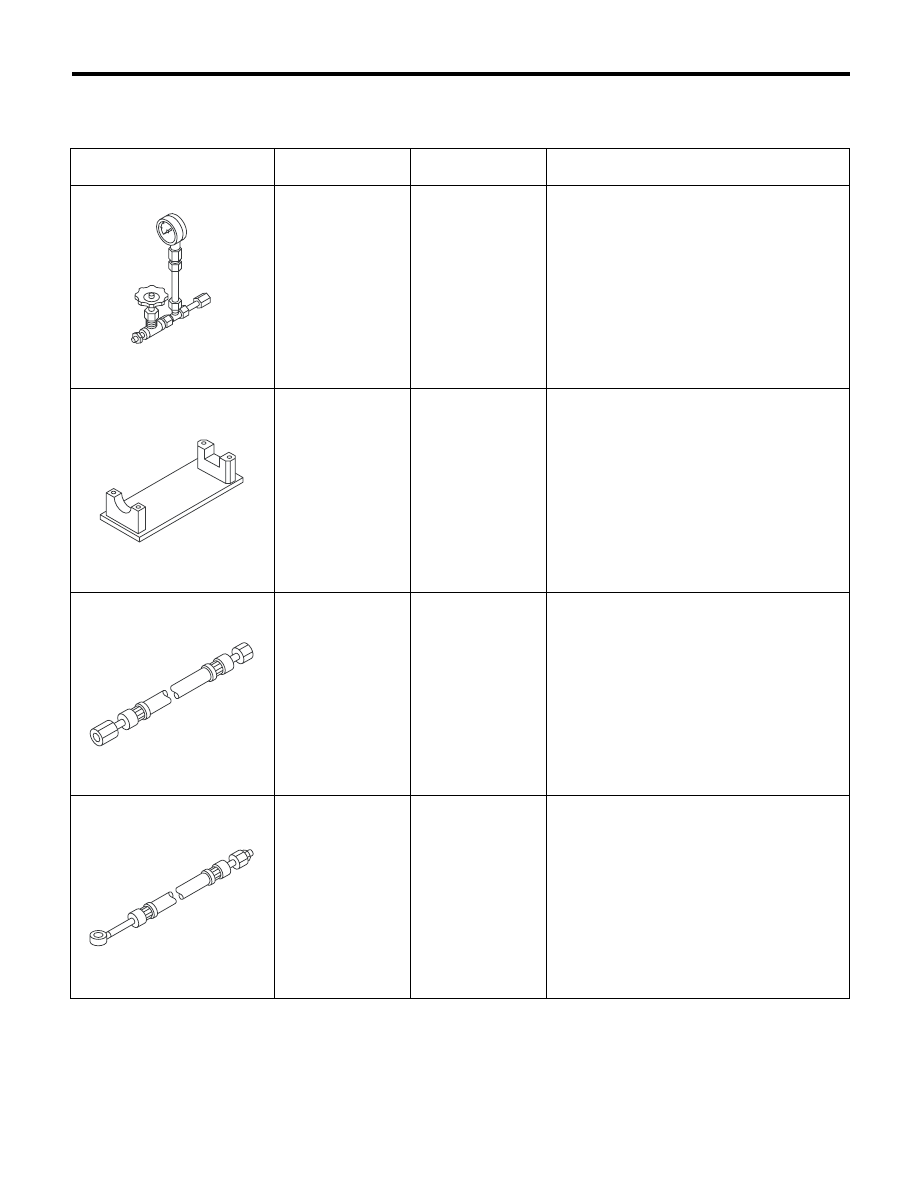

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

925711000

МАНОМЕТР

Используется для измерения давления масла

926200000

СТЕНД

• Используется для проверки характеристик
узла рулевого механизма и его разборки.
• Используется вместе с УПОРОМ D
(34199AG000).

34099AC010

ШЛАНГ-
АДАПТЕР А

Используется вместе с МАНОМЕТРОМ
(925711000).

34099AC020

ШЛАНГ-
АДАПТЕР B

Используется вместе с МАНОМЕТРОМ
(925711000).

ST-925711000

ST-926200000

ST34099AC010

ST34099AC020

PS-11

Общие сведения

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

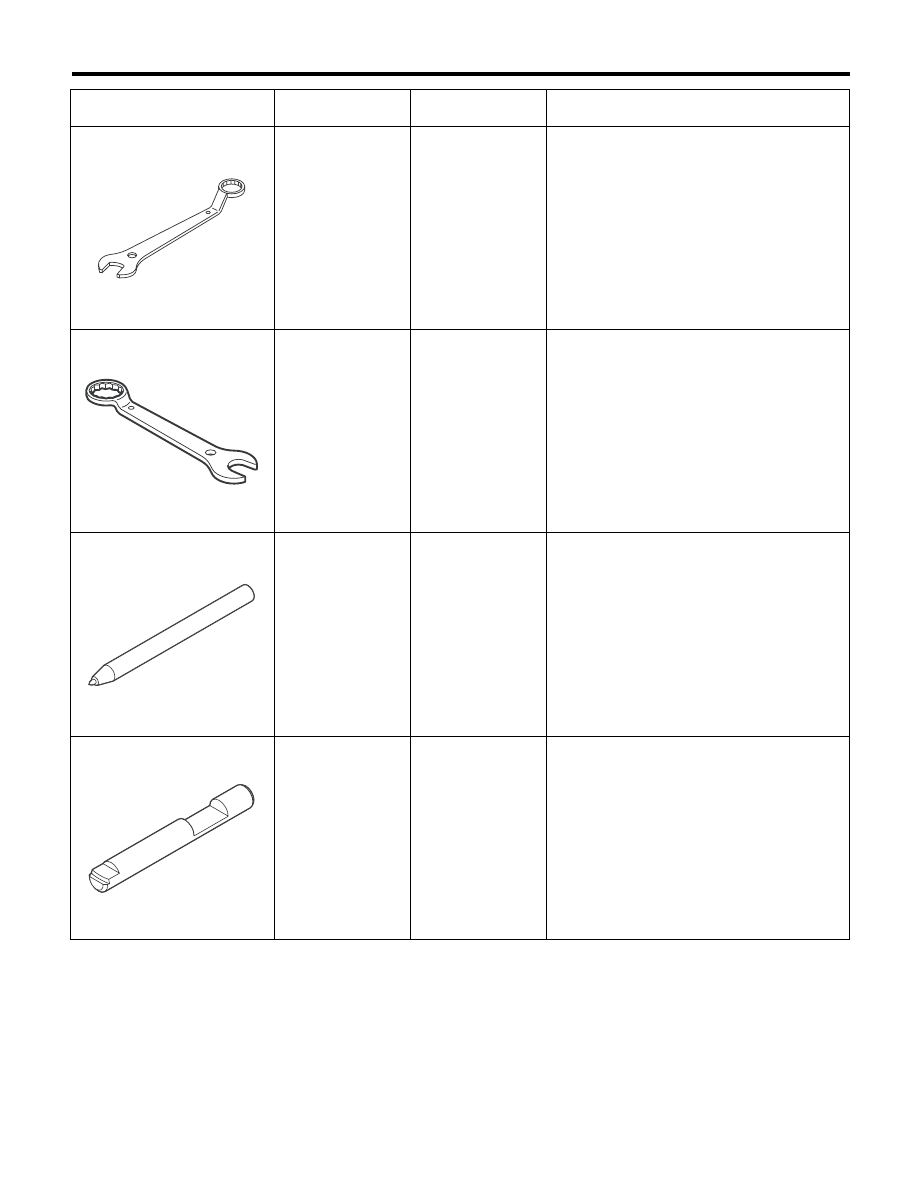

926230000

ГАЕЧНЫЙ КЛЮЧ

Для откручивания/закручивания стопорной
гайки при регулировке люфта в рулевом ме-
ханизме.

34099PA100

ГАЕЧНЫЙ КЛЮЧ

Используется при измерении сопротивления
вращению узла рулевого механизма.

34099FA060

ДЕРЖАТЕЛЬ КЕР-
НЕРА

Используется для обжимки.

34099FA080

КЕРНЕР

• Используется для удаления обжимки.
• Для модели с правосторонним управлени-
ем.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-926230000

ST34099PA100

ST34099FA060

ST34099FA080
