ABS(diag)-66

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫ-
КЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных) на Subaru Select Monitor.
2) Отпустите педаль тормоза.
3) Считайте показания выключателя стоп-
сигналов на Subaru Select Monitor.

Отображается ли на экране
дисплея показание “OFF”?

Переходите к шагу 2.

Переходите к ша-
гу 3.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫ-
КЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Нажмите педаль тормоза.
2) Считайте показания выходного сигнала
выключателя стоп-сигналов на Subaru
Select Monitor.

Отображается ли на экране
дисплея показание “ON”?

Переходите к шагу 6.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ВКЛЮЧЕНИЯ СТОП-СИГНА-
ЛОВ.
Нажмите педаль тормоза.

Включились ли стоп-сигна-
лы?

Переходите к шагу 4.

Устраните неис-
правность в цепи
стоп-сигналов.

4

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
Проверьте предохранитель (B225) в блоке
реле.

Исправен ли предохрани-
тель?

Переходите к шагу 5.

Замените предох-
ранитель.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИ-
ЧИЕ РАЗРЫВА ЦЕПИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Нажмите педаль тормоза.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 20 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к шагу 6.

Устраните неис-
правность в жгу-
те проводов меж-
ду выключателем
стоп-сигналов и
разъемом
ABSCM&H/U.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.

Выявлена ли ненадежность
контакта в разъеме между
выключателем стоп-сигна-
лов и ABSCM&H/U?

Устраните неисправ-
ность в разъемах.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок управ-
ления системы ABS и
гидравлический блок
управления
(ABSCM&H/U).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики неис-
правностей (КДН)”.
<См. ABS(diag)-31,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Временная потеря
контакта.

ABS(diag)-67

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

X: КДН C0118 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВЫХОДНОГО НАПРЯЖЕНИЯ

ДАТЧИКА УСКОРЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика ускорения
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS00808

ABSCM & H/U

B301

B301

10

24

21

15

B292

ДАТЧИК УСКОРЕНИЯ

СИСТЕМЫ ABS

E

3

2

1

B292

1 2 3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

ABS(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

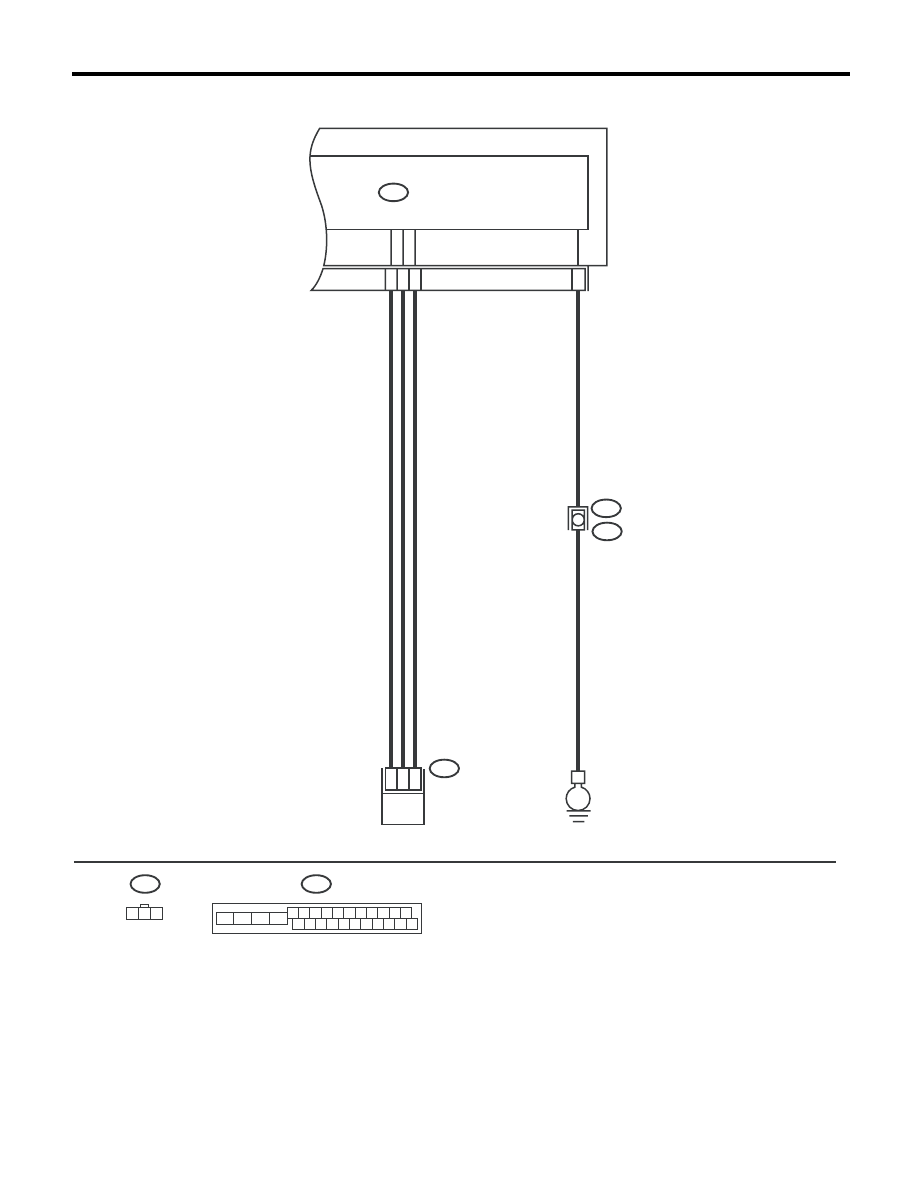

• Модель с правосторонним управлением

ABSCM & H/U

B301

B301

10

24

21

15

B292

E

3

2

1

B292

1 2 3

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

B247

B248

ABS01028

ДАТЧИК УСКОРЕНИЯ

СИСТЕМЫ ABS

ABS(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИ-
КА УСКОРЕНИЯ С ПОМОЩЬЮ SUBARU
SELECT MONITOR.
1) Выберите пункт {Current Data Display &
Save} (Отображение и сохранение текущих
данных) на Subaru Select Monitor.
2) Считайте  показания выходного сигнала
датчика  ускорения на Subaru Select Monitor.

Составляет ли величина па-
раметра, отображаемого на
дисплее, –1,2 — 1,2 м/с, ког-
да датчик ускорения нахо-
дится в горизонтальном по-
ложении?

Переходите к шагу
2.

Переходите к ша-
гу 5.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлена ли ненадеж-
ность контакта в разъемах
между ABSCM&H/U и дат-
чиком ускорения?

Устраните неис-
правность в разъ-
емах.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См. ABS-
9, ЗАМЕНА, Блок
управления систе-
мы ABS и гидрав-
лический блок уп-
равления
(ABSCM&H/U).>

Переходите к ша-
гу 4.

4

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН)”. <См.
ABS(diag)-31, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Временная поте-
ря контакта.

5

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ДАТ-
ЧИКА УСКОРЕНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите ящик консоли.
3) Снимите с автомобиля датчик ускорения.
(Не отсоединяйте разъем.)
4) Переведите выключатель зажигания в по-
ложение ON.
5) Измерьте напряжение между клеммами
разъема датчика ускорения.

Разъемы и клеммы

(B292) № 1 (+) — № 3 (–):

Составляет ли величина на-
пряжения 4,75 — 5,25 В?

Переходите к шагу
6.

Устраните неис-
правность в разъ-
емах жгута про-
водов между дат-
чиком ускорения
и ABSCM&H/U.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ ВЫХОДНОЙ
ЦЕПИ
ДАТЧИКА УСКОРЕНИЯ И ЖГУТА ПРОВОДОВ
МАССЫ
НА РАЗРЫВ ЦЕПИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление между клеммами
разъема ABSCM&H/U.

Разъемы и клеммы

(B301) № 21 — № 10:

Находится ли величина со-
противления в диапазоне
3,6 — 3,8 кОм?

Переходите к шагу
7.

Устраните неис-
правность в разъ-
емах жгута про-
водов между дат-
чиком ускорения
и ABSCM&H/U.
