ABS(diag)-62

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 13 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в разъемах жгута
проводов между аккуму-
лятором и ABSCM&H/U.

2

ПРОВЕРКА УСТАНОВКИ МАССЫ
ЭЛЕКТРОДВИГАТЕЛЯ.

Затянут ли болт крепления
клеммы массы электродви-
гателя с моментом 33 Нм
(3,3 кгс-м, 24,3 фунт-сила-
фут)?

Переходите к ша-
гу 3.

Затяните болт крепле-
ния клеммы массы элек-
тродвигателя.

3

ПРОВЕРКА ЦЕПИ МАССЫ ЭЛЕКТРО-
ДВИГАТЕЛЯ.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 12 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в жгуте проводов
цепи массы ABSCM&H/U.

4

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Запустите двигатель на холостом ходу.
2) Измерьте напряжение между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к ша-
гу 5.

Устраните неисправ-
ность в разъемах жгутов
проводов между аккуму-
лятором, замком зажига-
ния и ABSCM&H/U.

5

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите выключатель зажигания в
положение OFF.
2) Измерьте сопротивление между разъ-
емом ABSCM&H/U и массой кузова.

Разъемы и клеммы

(B301) № 15 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 6.

Устраните неисправ-
ность в жгуте проводов
цепи массы ABSCM&H/U.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.
Переведите выключатель зажигания в по-
ложение OFF.

Выявлена ли ненадежность
контакта в разъемах между
генератором, аккумулято-
ром и ABSCM&H/U?

Устраните неис-
правность в разъ-
емах.

Переходите к шагу 7.

7

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените
ABSCM&H/U.
<См. ABS-6,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к шагу 8.

ABS(diag)-63

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

8

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проверьте КДН,
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
ABS(diag)-31,
Список кодов
диагностики не-
исправностей
(КДН).>

Временная потеря кон-
такта.

ПРИМЕЧАНИЕ:
То, что предупреждаю-
щая лампа системы ABS
при этом все время про-
должает гореть, являет-
ся нормой. Для выключе-
ния предупреждающей
лампы системы ABS, со-
вершите поездку на ав-
томобиле со скоростью
не менее 12 км/ч (7 миль/
ч). Обязательно совер-
шите такую поездку и
убедитесь в том, что пре-
дупреждающая лампа
выключилась.

Шаг

Проверка

Да

Нет

ABS(diag)-64

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

W: КДН C0116 НЕИСПРАВНОСТЬ ВЫКЛЮЧАТЕЛЯ СТОП-СИГНАЛОВ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность выключателя стоп-сигналов

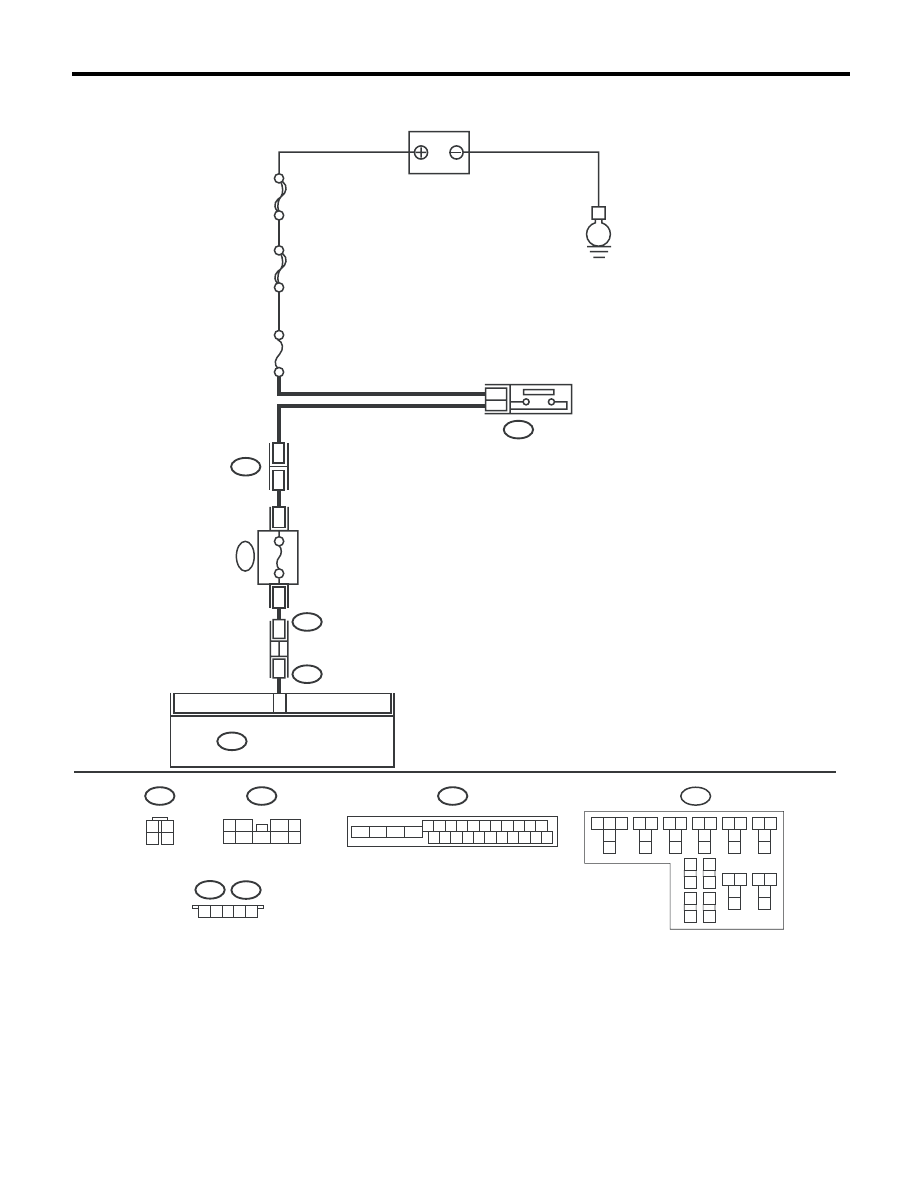

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS01060

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

ГЛАВНЫЙ SBF

SBF-2

No.

8

B301

E

20

ABSCM & H/U

B65

9

5

B159

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

9

4

7

6

2

1
5

3
8

B159

B301

B65

7,5A

B225

2

1

B225

B434

B435

22

1
2

1

2

3

4

1 2 3 4 5

B434

B435

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)

ABS(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

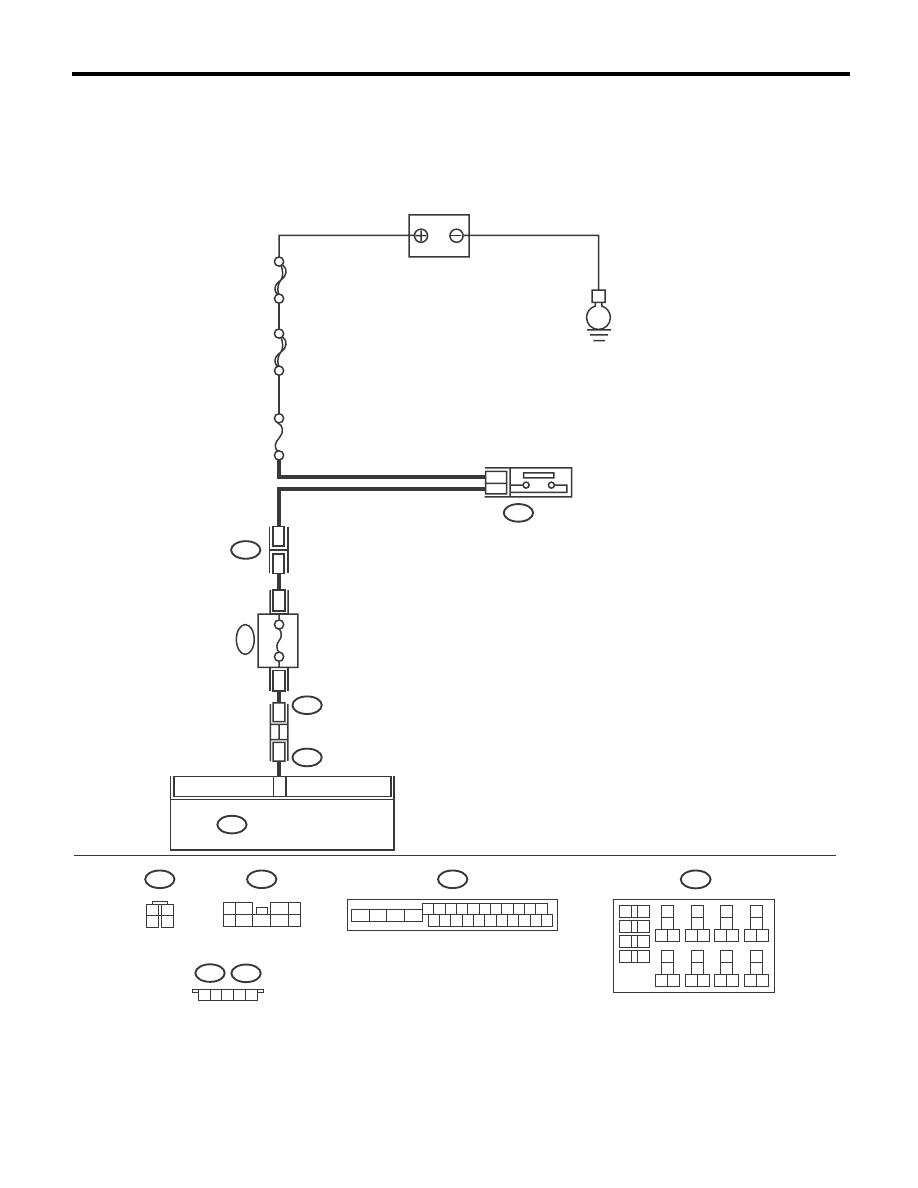

• Модель с правосторонним управлением

ABS01027

ГЛАВНЫЙ SBF

SBF-2

No.

8

B301

E

20

ABSCM & H/U

B65

9

5

B159

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

9

4

7

6

2

1
5

3
8

B159

B301

B65

7,5A

B225

32

33

B225

33

31

32

30

36
37

40
41

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

34

38

35

39

10 11

18

17

2 3

1

4
5

6 7

4
5

8
9

B434

B439

54

1
2

1

2

3

4

1 2 3 4 5

B434

B439

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)
