ABS(diag)-6

Опросный лист клиента

ABS (ДИАГНОСТИКА)

4. УСЛОВИЯ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

Окружающая среда a) Погода

 Ясно
 Облачно
 Дождь
 Снег
 Другое:

b) Температура наружного воздуха

°C (°F)

c) Дорога

 Городская дорога
 Пригород
 Шоссе
 Проселок
 Подъем
 Спуск
 Дорога с твердым покрытием
 Дорога с гравийным покрытием
 Грязная дорога
 Песчаное место
 Другое:

d) Поверхность дороги

 Сухая
 Мокрая
 Покрытая свежим снегом
 Покрытая затвердевшим снегом
 Замерзший уклон
 Другое:

Условие

a) Тормоза

Замедление:

G

 Прерывистое /

 Временное

b) Акселератор

Ускорение:

G

 Прерывистое /

 Временное

c) Скорость автомобиля

км/ч

миль/ч

 Движение вперед
 При ускорении
 При замедлении
 На малой скорости
 При повороте
 Другое:

d) Давление воздуха в шинах

Передняя правая
шина:

кПа

Передняя левая
шина:

кПа

Задняя правая ши-
на:

кПа

Задняя левая шина:

кПа

e) Степень износа

Передняя правая шина:

Передняя левая шина:

Задняя правая шина:

Задняя левая шина:

f) Используются фирменные детали:

 Да /

 Нет

g) Надеты цепи противоскольжения:

 Да /

 Нет

h) Используются шины T-типа:

 Да /

 Нет

i) Состояние углов установки колес:

j) Нагрузка

k) Используются отремонтированные детали:

 Да /

 Нет

Перечень:

l) Другие:

ABS(diag)-7

Общие сведения

ABS (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ
СДЕРЖИВАЮЩАЯ СИСТЕМА —
“ПОДУШКИ БЕЗОПАСНОСТИ”

Жгут проводов системы подушек безопасности
проходит рядом с датчиком скорости колеса
системы ABS и ABSCM&H/U.

ОСТОРОЖНО:
• Все жгуты проводов и разъемы системы
подушек безопасности окрашены в желтый
цвет. Не используйте для проверки этих це-
пей электрические тестеры.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности при обслуживании датчика ско-
рости колеса и ABSCM&H/U.

B: ПРОВЕРКА

Перед проведением диагностики, проверьте
следующие элементы, которые могут влиять
на возникновение неполадок системы ABS.

1. АККУМУЛЯТОР

Измерьте напряжение аккумулятора и про-
верьте плотность электролита.

Нормативное напряжение:

12 В или более

Удельная плотность электролита:

1,260 или более

2. МАССА

Проверьте момент затяжки болта массы систе-
мы ABS (GB-5).

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

3. ТОРМОЗНАЯ ЖИДКОСТЬ

1) Измерьте уровень тормозной жидкости.
2) Проверьте, нет ли утечек тормозной жид-
кости.

4. ГИДРАВЛИЧЕСКИЙ БЛОК

Проверьте гидравлический блок.
• Проверка с использованием стенда для про-
верки тормозов <См. ABS-8, ПРОВЕРКА РАБО-
ТЫ ГИДРАВЛИЧЕСКОГО БЛОКА СИСТЕМЫ
ABS С ПОМОЩЬЮ СТЕНДА ДЛЯ ПРОВЕРКИ
ТОРМОЗОВ, ПРОВЕРКА, Блок управления
системы ABS и гидравлический блок управле-
ния (ABS&ABSCM).>
• Проверка с использованием стенда для про-
верки тормозов <См. ABS-7, ПРОВЕРКА РАБО-
ТЫ ГИДРАВЛИЧЕСКОГО БЛОКА СИСТЕМЫ
ABS С ПОМОЩЬЮ СТЕНДА ДЛЯ ПРОВЕРКИ
ТОРМОЗОВ, ПРОВЕРКА, Блок управления
системы ABS и гидравлический блок управле-
ния (ABS&ABSCM).>

5. ПРИХВАТЫВАНИЕ ТОРМОЗА

Проверьте на предмет прихватывания тормо-
за.

6. ТОРМОЗНЫЕ КОЛОДКИ И ДИСКИ

Проверьте тормозные колодки и диски.
• Передние,<См. BR-18, ПРОВЕРКА, Пере-
дняя тормозная колодка.> <См. BR-19, ПРО-
ВЕРКА, Передний тормозной диск.>
• Задние,<См. BR-24, ПРОВЕРКА, Задняя тор-
мозная колодка.> <См. BR-26, ПРОВЕРКА, За-
дний тормозной диск.>

7. ШИНА

Проверьте технические характеристики шин,
износ шин и давление воздуха в шинах. <См.
WT-2, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Об-
щие сведения.>

ABS(diag)-8

Общие сведения

ABS (ДИАГНОСТИКА)

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0

ABS(diag)-9

Расположение электрических компонентов

ABS (ДИАГНОСТИКА)

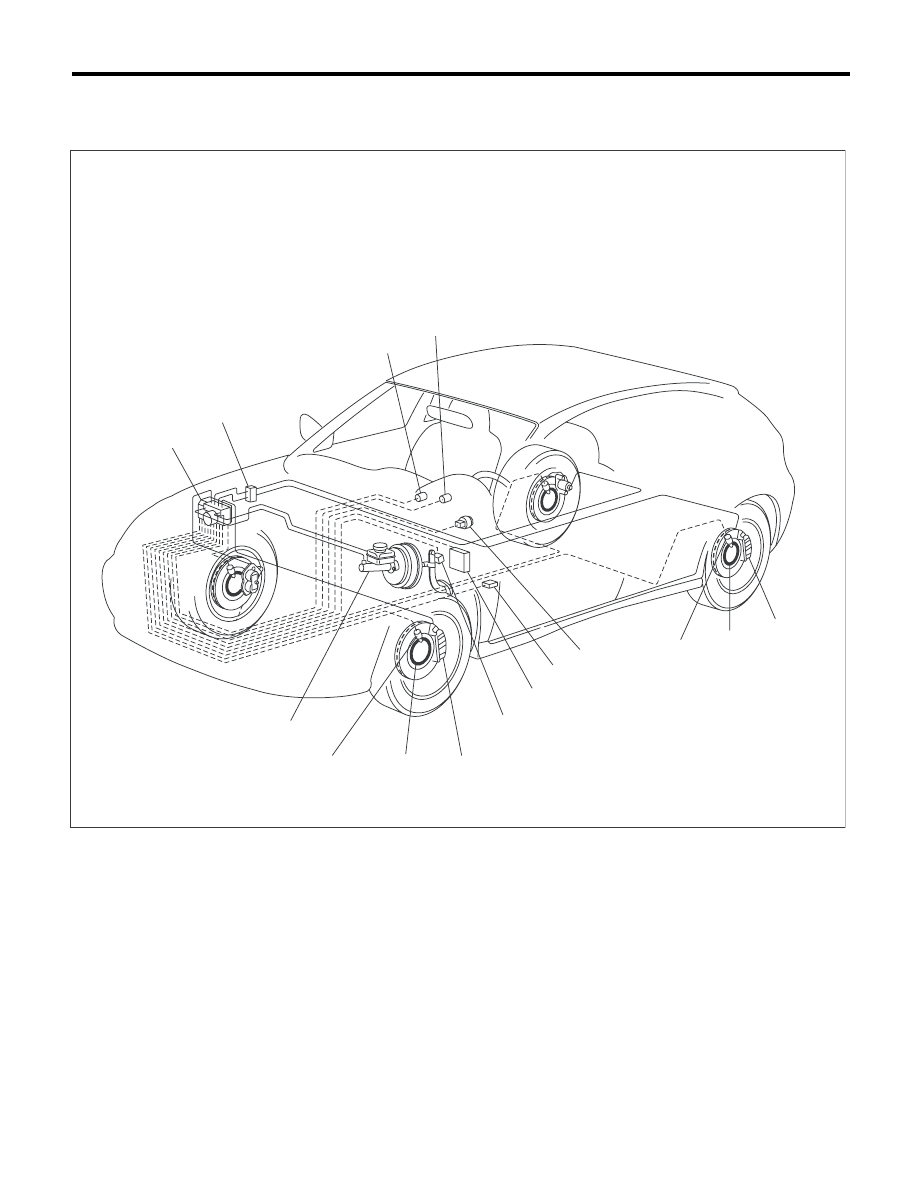

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

(1)

Блок управления системы ABS
и гидравлический блок управ-
ления (ABSCM&H/U)

(4)

Предупреждающая лампа антиблоки-
ровочной системы ABS

(9)

Датчик ускорения

(5)

Предупреждающая лампа тормозной
системы и системы EBD

(10) Блок управления трансмиссией

(ТСМ) (Модель AT)

(2)

Двухканальный соединитель

(6)

Корпус суппорта

(3)

Разъем канала передачи дан-
ных (Для Subaru Select Monitor)

(7)

Уплотнение магнитного шифратора

(11) Выключатель стоп-сигналов

(8)

Датчик скорости колеса системы ABS (12) Главный цилиндр

ABS01035

(1)

(12)

(2)

(10)

(4)

(5)

(11)

(8)

(7)

(6)

(9)

(3)

(8)

(7)

(6)
