ABS-18

Задний магнитный шифратор

ABS

7. Задний магнитный

шифратор

A: СНЯТИЕ

Так как задний магнитный шифратор встроен в
подшипник узла задней ступицы, информацию
о процедуре его снятия смотрите в разделе
“Подшипник узла задней ступицы”.
<См. DS-26, СНЯТИЕ, Подшипник узла задней
ступицы.>

B: УСТАНОВКА

Так как задний магнитный шифратор встроен в
подшипник узла задней ступицы, информацию
о процедуре его установки смотрите в разделе
“Подшипник узла задней ступицы”.
<См. DS-27, УСТАНОВКА, Подшипник узла за-
дней ступицы.>

C: ПРОВЕРКА

Визуально проверьте детали магнитного шиф-
ратора на предмет любых повреждений. При
необходимости замените узел подшипника сту-
пицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.

ABS-19

Датчик ускорения

ABS

8. Датчик ускорения

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли.
<См. EI-43, СНЯТИЕ, Ящик консоли.>
3) Отсоедините разъем от датчика ускорения.
4) Снимите датчик ускорения с кузова.

ОСТОРОЖНО:
• Не роняйте и не ударяйте датчик ускоре-
ния.
• Датчик ускорения интегрирован с кронш-
тейном. Не разбирайте его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Не роняйте и не ударяйте датчик ускорения.

Момент затяжки:

Для определения момента затяжки обрати-
тесь к разделу УЗЕЛ. <См. ABS-3, ДАТЧИК
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS, УЗЕЛ,
Общие сведения.>

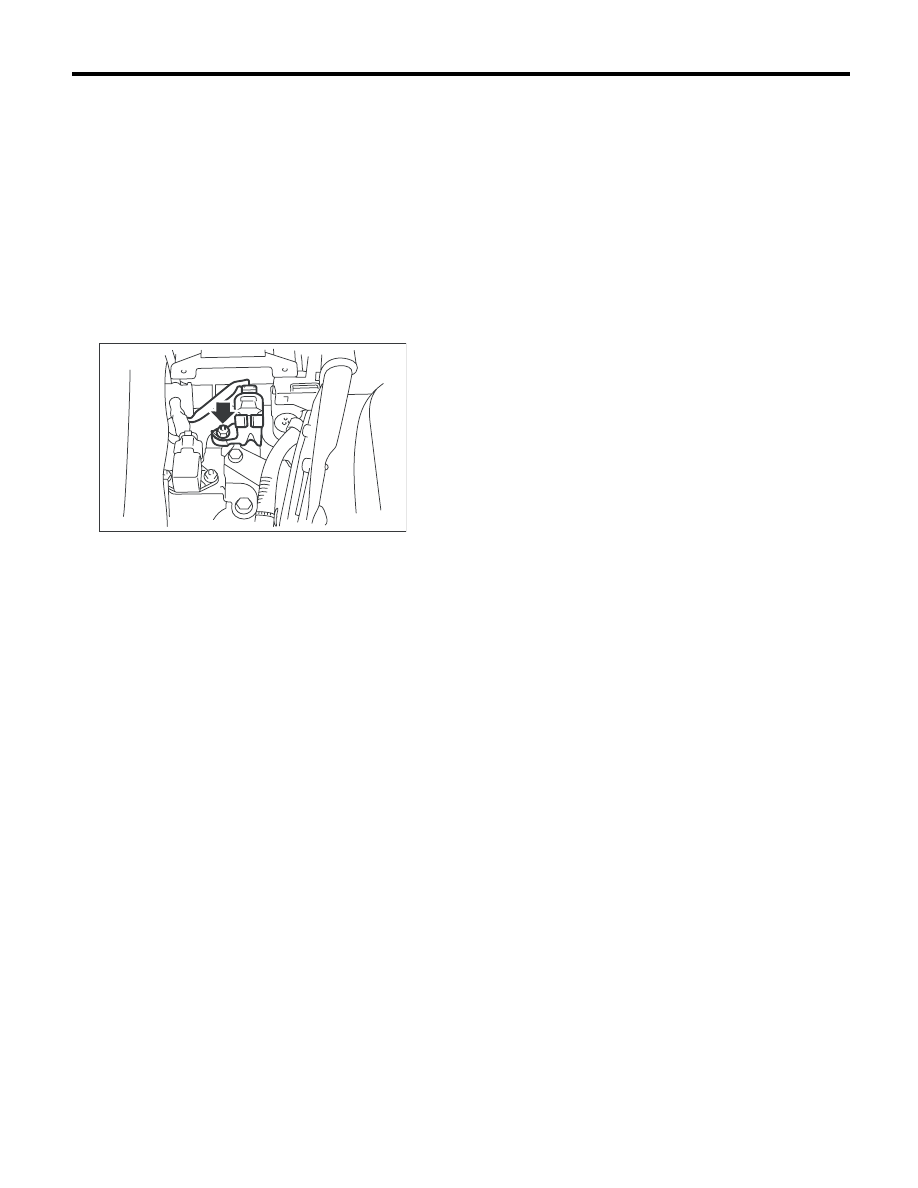

ABS00391

ABS-20

Датчик ускорения

ABS

C: ПРОВЕРКА

Шаг

Проверка

Да

Нет

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
3) Установите Subaru Select Monitor в режим
“BRAKE CONTROL” (Управление тормозной
системой).
4) Установите дисплей в режим {Current Data
Display & Save} (Отображение и сохранение те-
кущих данных).
5) Считайте величину выходного сигнала дат-
чика ускорения.

Находится ли величина в
пределах –1,2 — 1,2 м/с

ког-

да автомобиль находится в
горизонтальном положении?

Переходите к ша-
гу 2.

Устраните неис-
правность в разъ-
емах жгута прово-
дов между датчи-
ком ускорения и
ABSCM&H/U. Или
замените датчик ус-
корения.

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
1) Снимите ящик консоли.
2) Снимите с автомобиля датчик ускорения.
(Не отсоединяйте разъем.)
3) Считайте показания на дисплее Subaru
Select Monitor.

Находится ли величина в
пределах от 8,1 до 11,2 м/с

при наклоне датчика ускоре-
ния вперед на 90°?

Переходите к ша-
гу 3.

ПРОВЕРКА ДАТЧИКА УСКОРЕНИЯ.
Считайте показания на дисплее Subaru Select
Monitor.

Находится ли величина в
пределах –8,1 –11,2 м/с

при

наклоне датчика ускорения
назад на 90°?

Датчик ускоре-
ния в порядке.
