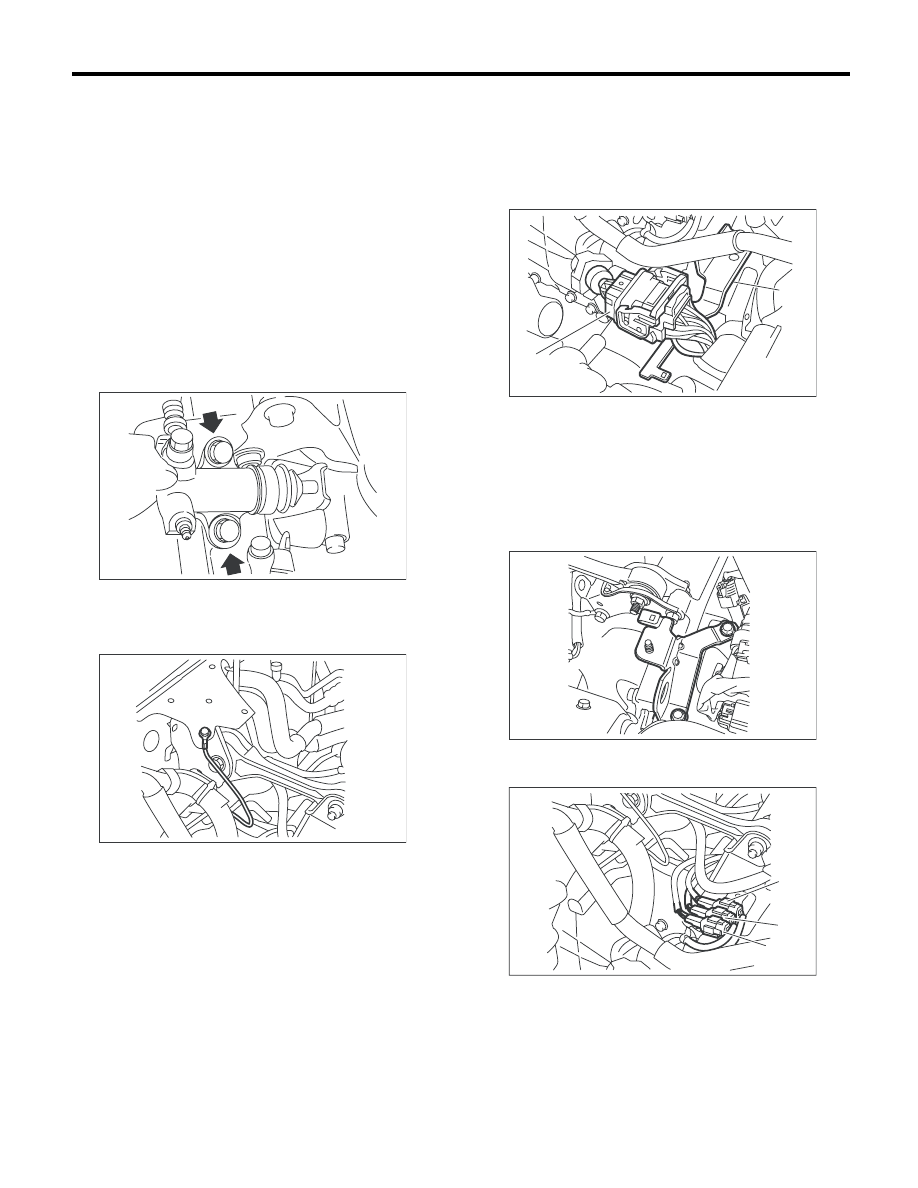

5MT-40

Узел механической трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

23) Установите переднюю выхлопную трубу.
(Модели без турбонаддува)
<См. EX(H4DO 1.5)-7, УСТАНОВКА, Передняя
выхлопная труба.>
24) Установите центральную выхлопную трубу.
(Модель с турбонаддувом)
<См. EX(H4DOTC)-8, УСТАНОВКА, Централь-
ная выхлопная труба.>
25) Установите универсальный шарнир. (Мо-
дель с турбонаддувом) <См. PS-18, УСТАНОВ-
КА, Универсальный шарнир.>
26) Установите нижний кожух. <См. EI-24, УС-
ТАНОВКА, Передний нижний кожух.>
27) Установите рабочий цилиндр.

Момент затяжки:

37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут)

28) Установите кабель массы.

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

29) Установите заднюю подвеску двигателя, а
затем подсоедините разъем жгута проводов
двигателя. (Модели без турбонаддува двигате-
ля)

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

30) Установите подвеску двигателя. (Модель с
турбонаддувом двигателя)

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

31) Соедините следующие разъемы.
• Модели без турбонаддува

CL-00253

MT-01650

(A) Разъемы жгута проводов двигателя

(B) Задняя подвеска двигателя

(A) Разъем датчика нейтральной передачи (Коричневого

цвета)

(B) Разъем выключателя фонарей заднего хода (Серый)

(C) Разъем переключателя повышенной-пониженной

передач (Черного цвета)

MT-01651

(A)

(B)

AT-04582

MT-01677

(A)

(B)

(B)

(C)

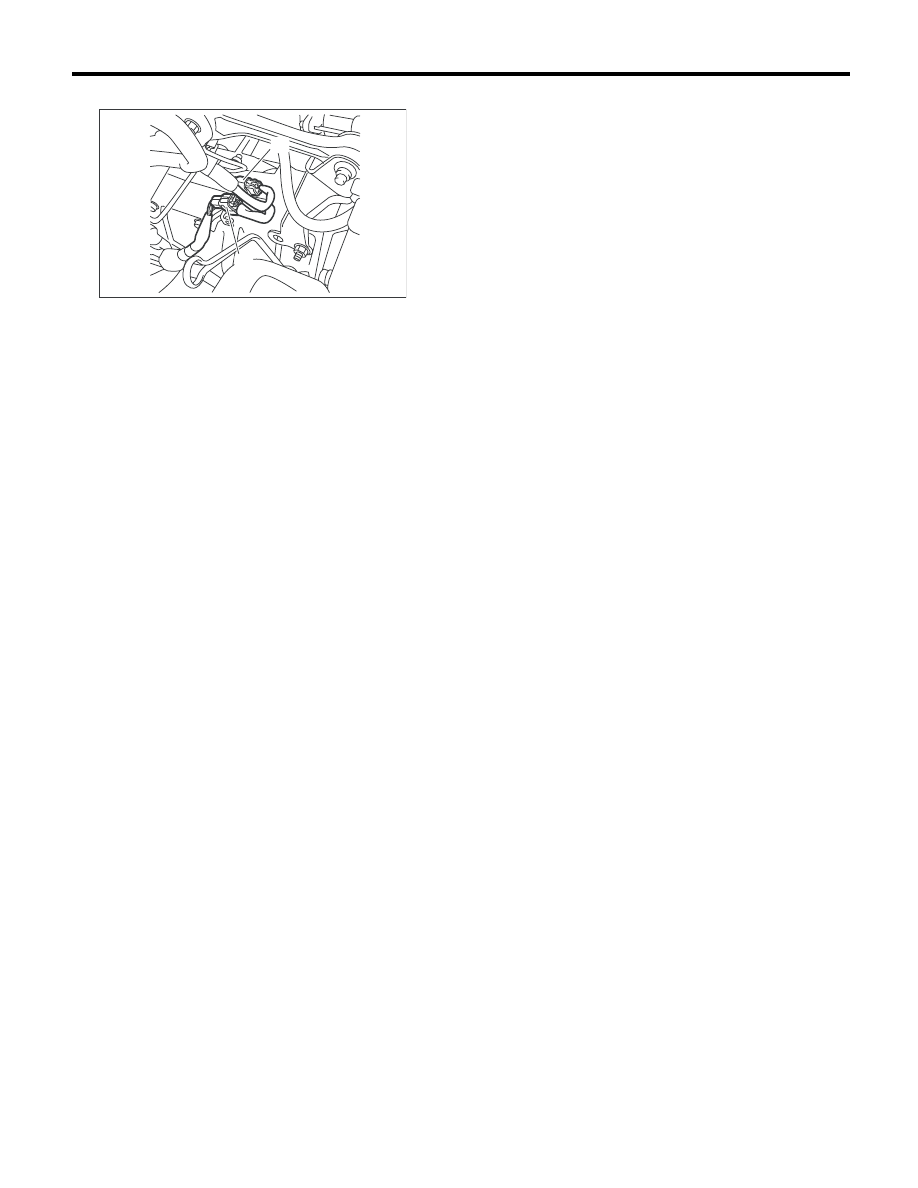

5MT-41

Узел механической трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

• Модели с турбонаддувом

32) Установите стойку воздухозаборной каме-
ры (Модели без турбонаддува двигателя)

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

33) Установите воздухозаборную камеру и
впускной короб. (Модели без турбонаддува
двигателя)
<См. IN(H4DO 1.5)-7, УСТАНОВКА, Воздухоза-
борная камера.>
34) Установите промежуточный охладитель.
(Модель с турбонаддувом)
<См. IN(H4DOTC)-13, УСТАНОВКА, Промежу-
точный охладитель.>
35) Присоедините провод массы к аккумулято-
ру.
36) Снимите рычаги подъемника с автомобиля.
37) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня лу-
ча фар. <См. LI-16, ПРОЦЕДУРА, Система ав-
томатической регулировки уровня светового
пучка фар.>

(A) Разъем датчика нейтральной передачи и

выключателя фонарей заднего хода

(B) Разъем заднего датчика кислорода

MT-01649

(B)

(A)

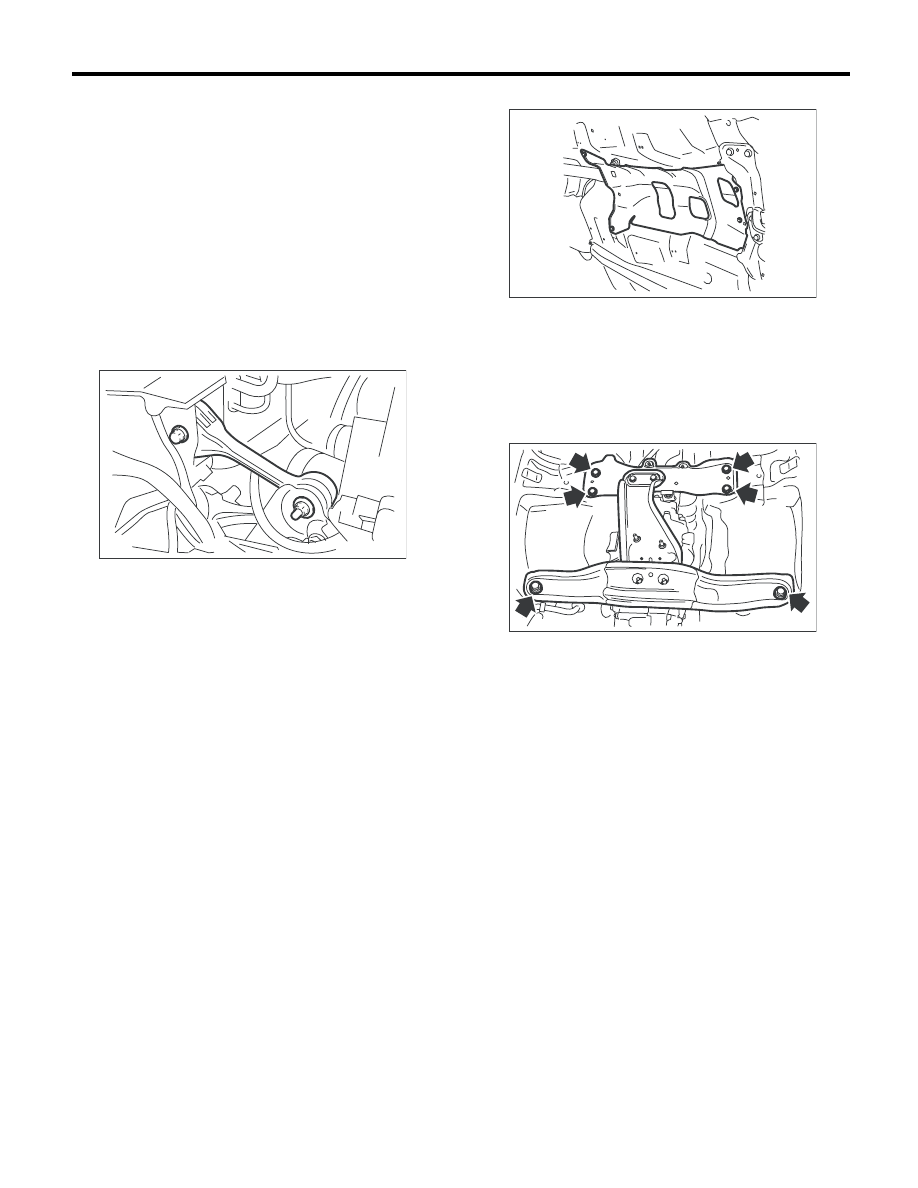

5MT-42

Система крепления трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

4. Система крепления

трансмиссии

A: СНЯТИЕ

1. ГАСИТЕЛЬ ПРОДОЛЬНОЙ РАСКАЧКИ

1) Отсоедините провод массы от аккумулятора.
2) Снимите воздухозаборную камеру и впуск-
ной короб. (Модели без турбонаддува) <См.
IN(H4DO 1.5)-7, СНЯТИЕ, Воздухозаборная ка-
мера.>
3) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-12,
СНЯТИЕ, Промежуточный охладитель.>
4) Снимите гаситель продольной раскачки.

2. ПОПЕРЕЧНАЯ БАЛКА И РЕЗИНОВАЯ
ПОДУШКА

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике.
3) Снимите переднюю выхлопную трубу. (Мо-
дели без турбонаддува) <См. EX(H4DO 1.5)-6,
СНЯТИЕ, Передняя выхлопная труба.>
4) Снимите центральную выхлопную трубу. (Мо-
дель с турбонаддувом) <См. EX(H4DOTC)-7,
СНЯТИЕ, Центральная выхлопная труба.>
5) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модели без турбонаддува
<См. EX(H4DO 1.5)-8, СНЯТИЕ, Задняя выхлоп-
ная труба.> <См. EX(H4DO 1.5)-10, СНЯТИЕ,
Глушитель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>

6) Снимите крышку теплозащитного экрана.

7) Установите трансмиссионный домкрат под
корпусом трансмиссии.

ОСТОРОЖНО:
Всегда поддерживайте корпус трансмиссии
трансмиссионным домкратом.
8) Снимите переднюю поперечную балку и за-
днюю поперечную балку.

9) Снимите резиновую подушку трансмиссии.

MT-00069

MT-01660

MT-01671

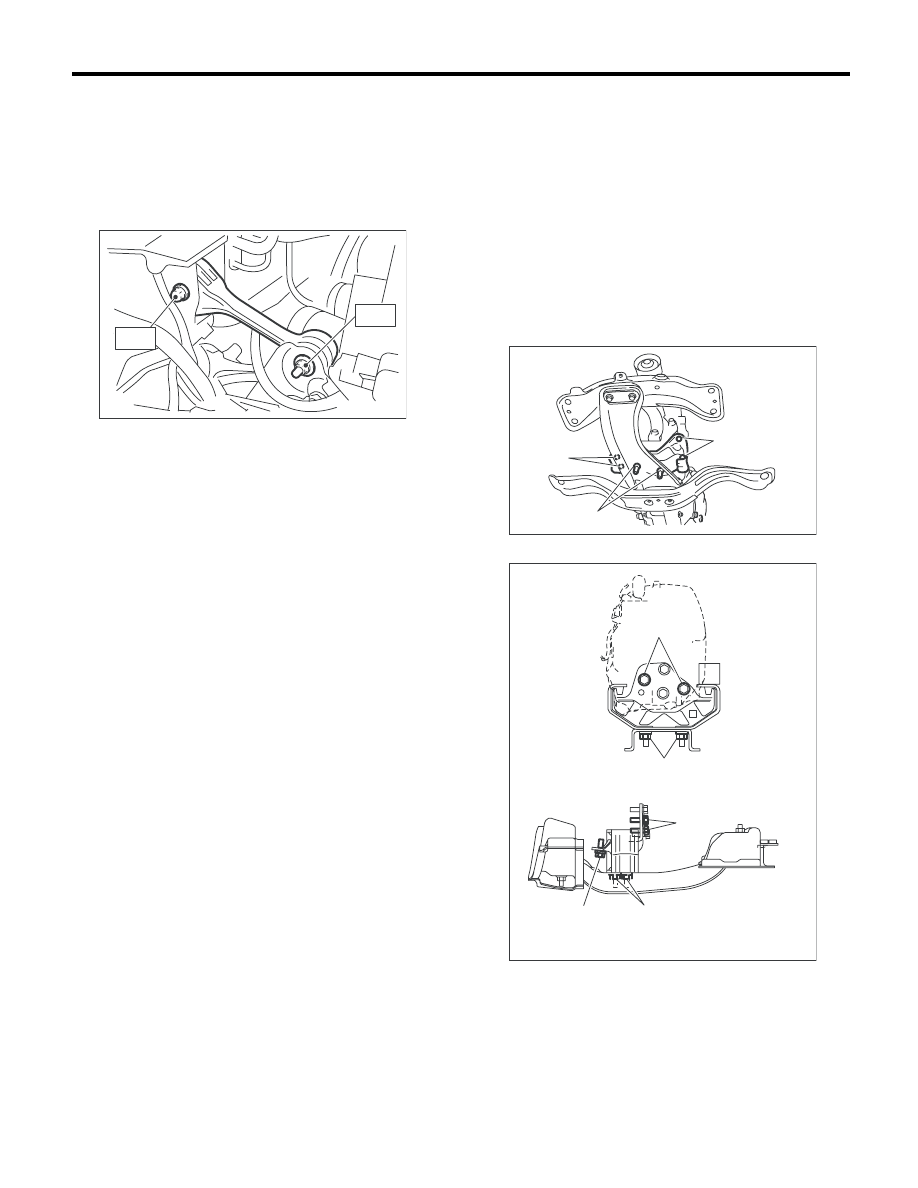

5MT-43

Система крепления трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

B: УСТАНОВКА

1. ГАСИТЕЛЬ ПРОДОЛЬНОЙ РАСКАЧКИ

1) Установите гаситель продольной раскачки.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 58 Нм (5,9 кгс-м, 42,8 фунт-сила-фут)

2) Установите воздухозаборную камеру и впус-
кной короб. (Модели без турбонаддува)
<См. IN(H4DO 1.5)-7, УСТАНОВКА, Воздухоза-
борная камера.>
3) Установите промежуточный охладитель.
(Модель с турбонаддувом)
<См. IN(H4DOTC)-13, УСТАНОВКА, Промежу-
точный охладитель.>
4) Присоедините провод массы к аккумулятору.

2. ПОПЕРЕЧНАЯ БАЛКА И РЕЗИНОВАЯ
ПОДУШКА

1) Установите резиновую подушку трансмис-
сии на трансмиссию и затяните болт (A).
2) Установите резиновую подушку трансмис-
сии на центральную поперечную балку и затя-
ните гайку (B).

Момент затяжки:

Болт (A)

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

Гайка (B)

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

• Модель AWD

• Модель FWD

MT-00085

T2

T1

MT-01676

(A)

(A)

(B)

MT-01681

(A)

(A)

(B)

(B)

(A)
