5MT-32

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

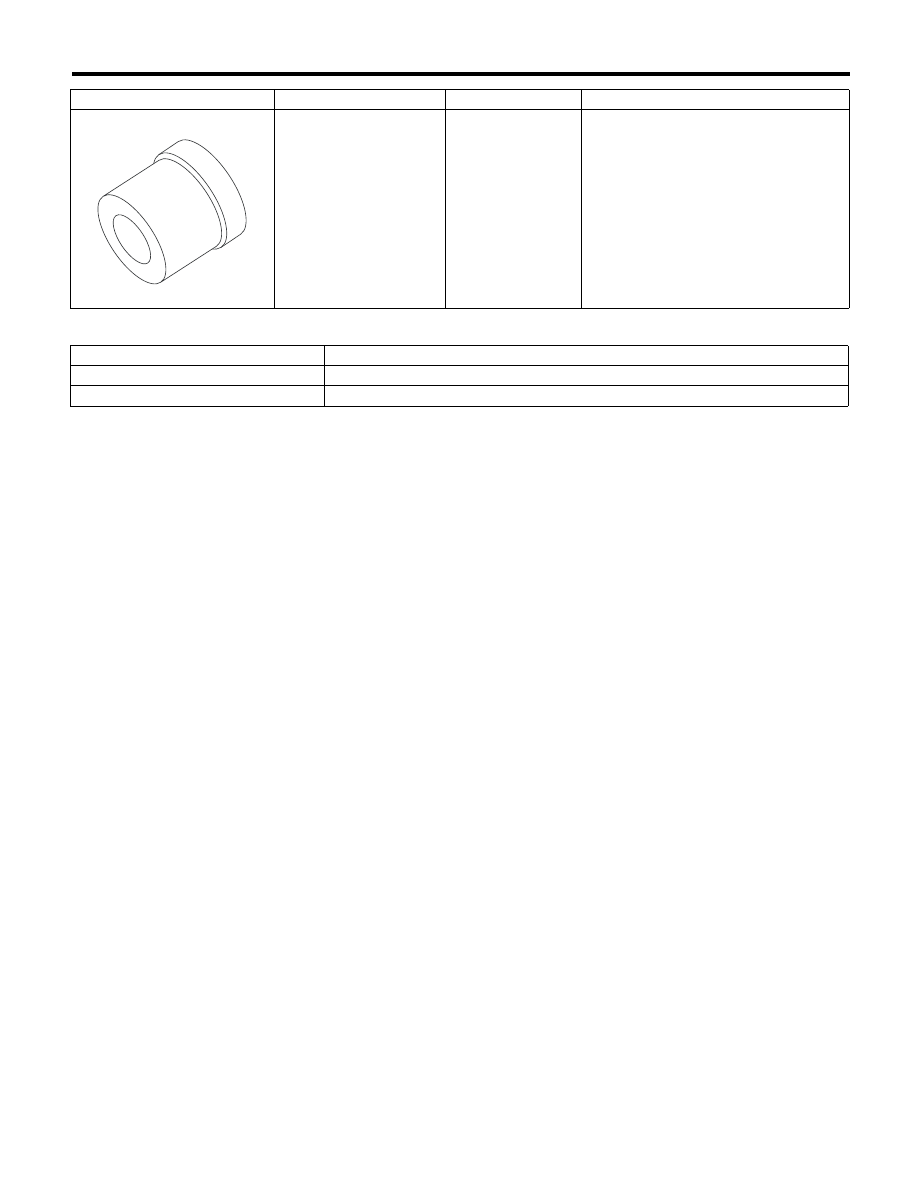

399513600

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для запрессовки шари-
коподшипника на входной вал.
• Для двухдиапазонной модели.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Насадка TORX

®

 T70

Используется для снятия и установки пробки слива трансмиссионного масла.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST-399513600

5MT-33

Трансмиссионное масло

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2. Трансмиссионное масло

A: ПРОВЕРКА

1) Установите автомобиль на ровной площадке.
2) Переведите выключатель зажигания в поло-
жение OFF и подождите, пока двигатель осты-
нет.
3) Извлеките масломерный щуп и вытрите его
насухо.
4) Полностью вставьте масломерный щуп об-
ратно. Убедитесь, что масломерный щуп встав-
лен правильно и в нужном направлении.
5) Снова извлеките масломерный щуп и про-
верьте уровень. Если он ниже нижней отметки,
добавьте масло через отверстие щупа уровня,
чтобы довести его до верхней отметки.

B: ЗАМЕНА

1) Извлеките масломерный щуп.
2) Поднимите автомобиль на подъемнике.
3) При помощи насадки TORX

®

 T70, отверните

сливную пробку и полностью слейте трансмис-
сионное масло.

ОСТОРОЖНО:
• Сразу после работы двигателя трансмис-
сионное масло имеет очень высокую темпе-
ратуру. Соблюдайте осторожность, чтобы
не допустить ожогов.
• Следите за тем, чтобы не пролить транс-
миссионное масло на выхлопную трубу во
избежание появления дыма и возгорания.
При разливе масла, полностью вытрите его.
4) При помощи насадки TORX

®

 bit T70, затяни-

те сливную пробку трансмиссионного масла.

ПРИМЕЧАНИЕ:
• Затяните сливную пробку трансмиссионного
масла после слива трансмиссионного масла.
• Установите новую прокладку.

Момент затяжки:

44 Нм (4,5 кгс-м, 32,5 фунт-сила-фут) (алю-
миниевая прокладка)
70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут) (Мед-
ная прокладка)

5) Опустите автомобиль.
6) Залейте трансмиссионное масло через от-
верстие щупа уровня масла.

Рекомендованное трансмиссионное масло:

GL-5 (75W-90) или эквивалентное

Заправочная емкость трансмиссионного
масла:

Модель FWD

3,3 л (3,5 кварты США, 2,9 британской
кварты)

Модель AWD
Однодиапазонная модель

3,5 л (3,7 кварты США, 3,1 британской
кварты)

Двухдиапазонная модель

4,0 л (4,2 кварты США, 3,5 британской
кварты)

7) Измерьте объем трансмиссионного масла и
проверьте, совпадает ли он с техническими ха-
рактеристиками.

ОСТОРОЖНО:
При установке щупа уровня масла в транс-
миссию, совместите выступ на верхней час-
ти щупа уровня масла с вырезом в отверс-
тии щупа уровня масла.

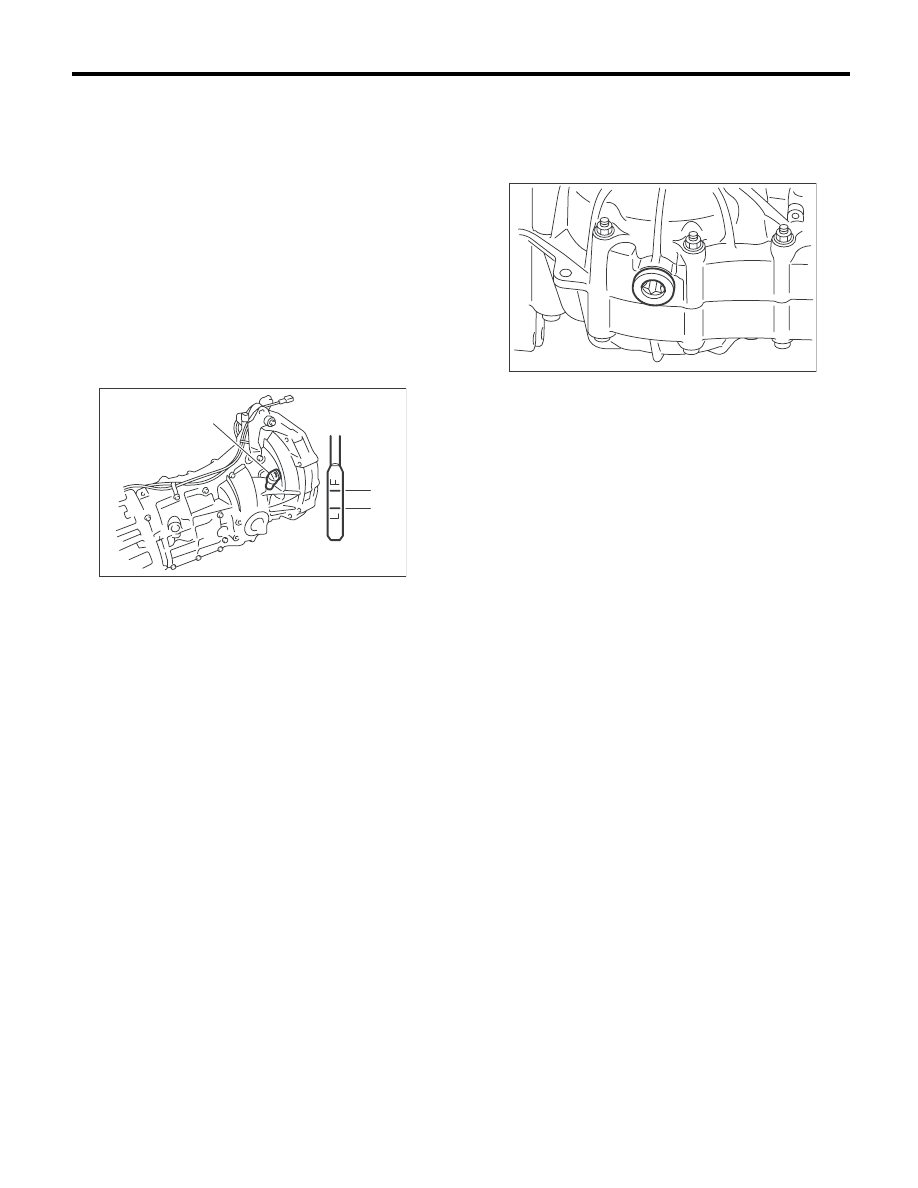

(A) Масломерный щуп

(B) Отметка верхнего уровня

(C) Нижний уровень

PM-00030

(B)

(C)

(A)

MT-01548

5MT-34

Узел механической трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

3. Узел механической

трансмиссии

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Откройте капот.
3) Отсоедините провод массы от аккумулятора.
4) Полностью слейте трансмиссионное масло.
<См. 5MT-33, ЗАМЕНА, Трансмиссионное мас-
ло.>
5) Снимите воздухозаборную камеру и впуск-
ной короб. (Модели без турбонаддува)
<См. IN(H4DO 1.5)-7, СНЯТИЕ, Воздухозабор-
ная камера.>
6) Снимите стойку воздухозаборной камеры
(Модели без турбонаддува)

7) Снимите промежуточный охладитель. (Мо-
дель с турбонаддувом) <См. IN(H4DOTC)-12,
СНЯТИЕ, Промежуточный охладитель.>

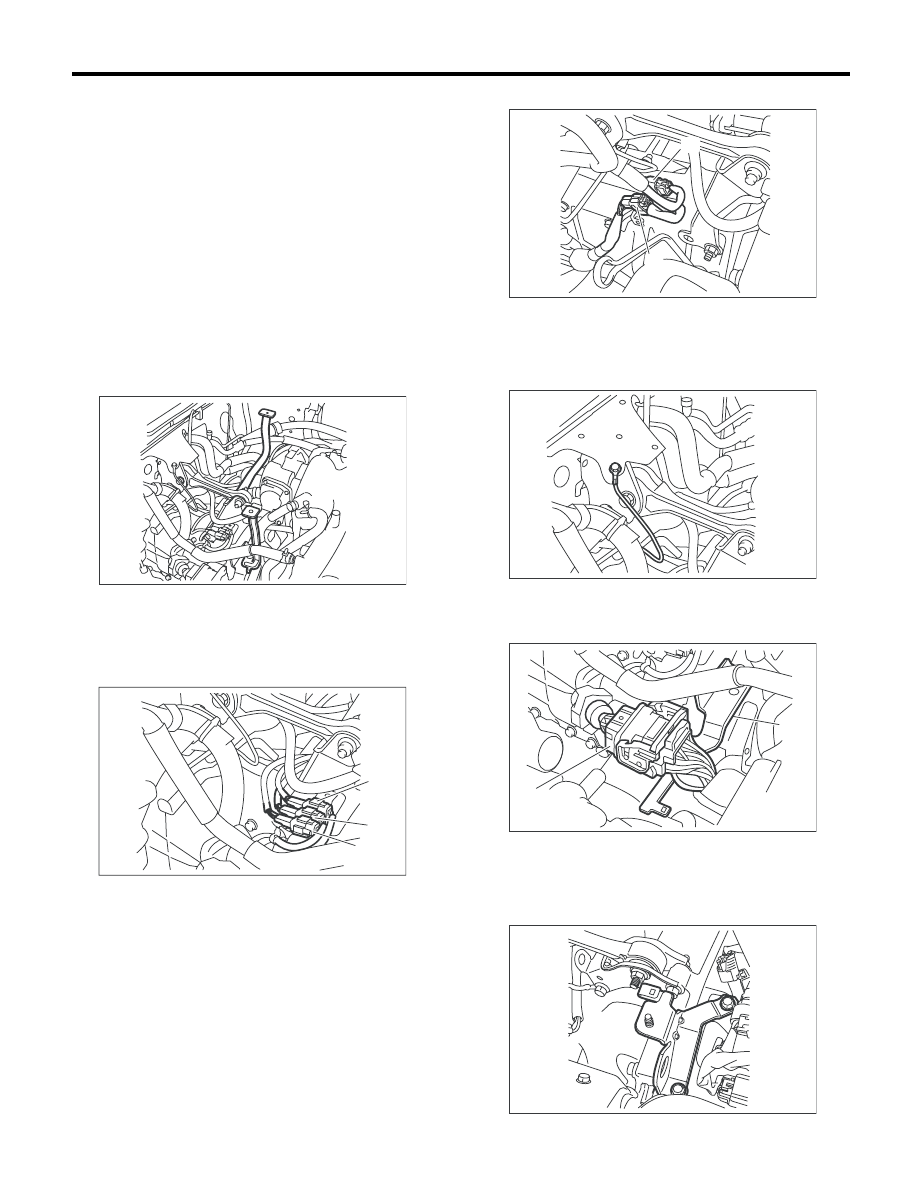

8) Отсоедините разъемы, перечисленные ниже.
• Модели без турбонаддува

• Модели с турбонаддувом

9) Отсоедините кабель массы.

10) Отсоедините разъемы жгута проводов дви-
гателя, а затем снимите заднюю подвеску дви-
гателя. (Модели без турбонаддува двигателя)

11) Снимите подвеску двигателя. (Модель с
турбонаддувом двигателя)

(A) Разъем датчика нейтральной передачи (Коричневого

цвета)

(B) Разъем выключателя фонарей заднего хода (Серый)

(C) Разъем переключателя повышенной-пониженной

передач (Черного цвета)

MT-01647

MT-01677

(A)

(B)

(B)

(C)

(A) Разъем датчика нейтральной передачи и выклю-

чателя фонарей заднего хода

(B) Разъем заднего датчика кислорода

(A) Разъемы жгута проводов двигателя
(B) Задняя подвеска двигателя

MT-01649

(B)

(A)

MT-01650

MT-01651

(A)

(B)

AT-04582

5MT-35

Узел механической трансмиссии

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

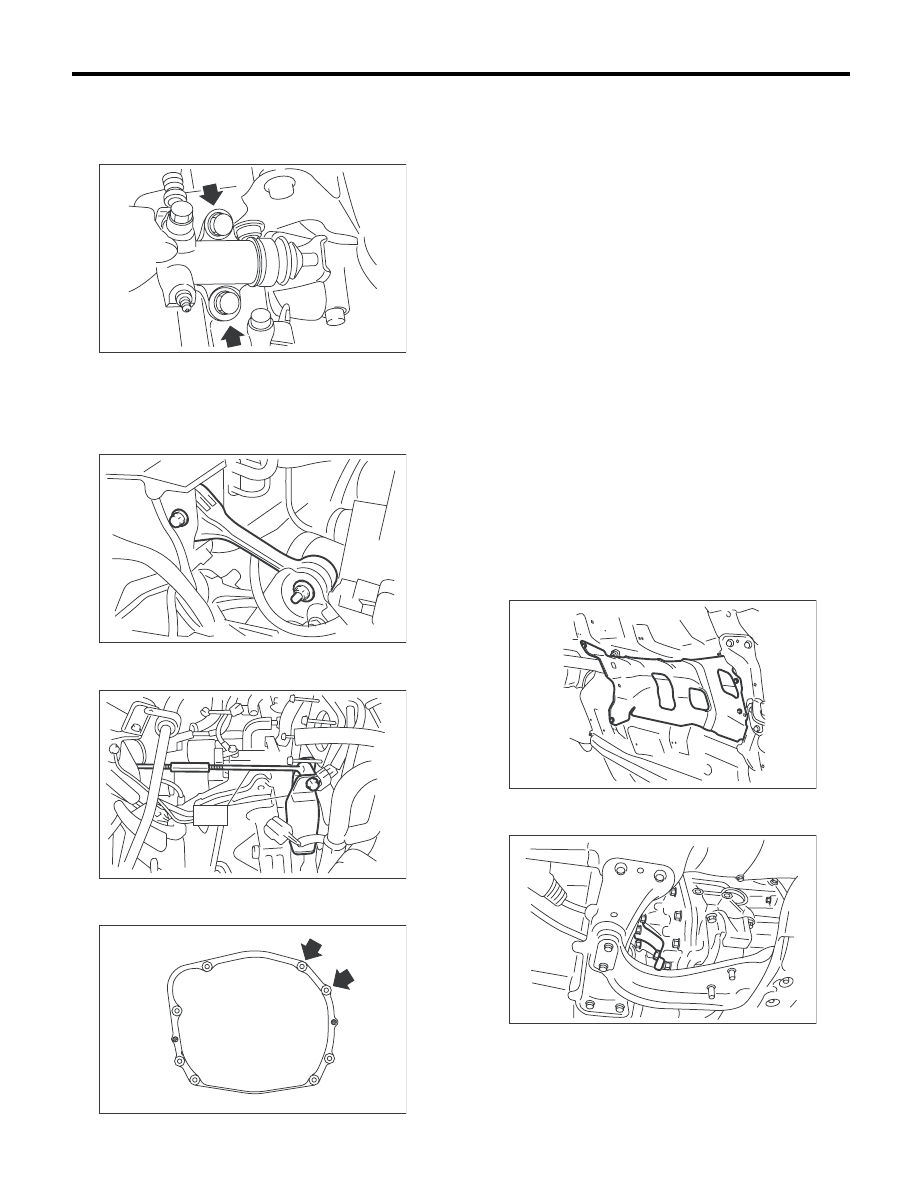

12) Снимите стартер.
<См. SC(H4DO 1.5)-6, СНЯТИЕ, Стартер.>
13) Снимите рабочий цилиндр с трансмиссии и
закрепите его при помощи проволоки и т.п.

14) Снимите корпус дроссельной заслонки.
(Модели без турбонаддува)
<См. FU(H4DO 1.5)-14, СНЯТИЕ, Корпус дрос-
сельной заслонки.>
15) Снимите гаситель продольной раскачки.

16) Установите специальный инструмент.
ST

41099AC000 УЗЕЛ ОПОРЫ ДВИГАТЕЛЯ

17) Отверните болты и гайки, которые крепят
верхнюю часть трансмиссии к двигателю.

18) Поднимите автомобиль на подъемнике.
19) Снимите универсальный шарнир. (Модель с
турбонаддувом) <См. PS-18, СНЯТИЕ, Универ-
сальный шарнир.>

ПРИМЕЧАНИЕ:
Перед снятием, нанесите метки совмещения
на универсальный шарнир.
20) Снимите переднюю выхлопную трубу. (Мо-
дели без турбонаддува) <См. EX(H4DO 1.5)-6,
СНЯТИЕ, Передняя выхлопная труба.>
21) Снимите центральную выхлопную трубу.
(Модель с турбонаддувом) <См. EX(H4DOTC)-7,
СНЯТИЕ, Центральная выхлопная труба.>
22) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модели без турбонаддува
<См. EX(H4DO 1.5)-8, СНЯТИЕ, Задняя выхлоп-
ная труба.> <См. EX(H4DO 1.5)-10, СНЯТИЕ,
Глушитель.>
• Модели с турбонаддувом
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>

ОСТОРОЖНО:
При снятии выхлопных труб, следите за
тем, чтобы выхлопные трубы не выпали.
23) Снимите крышку теплозащитного экрана.

24) Снимите кронштейн подвески с правой сто-
роны трансмиссии.

25) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
