Subaru Impreza (2008 год). Руководство - часть 395

4AT(diag)-12

Входные/выходные сигналы блока управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления

трансмиссией (TCM)

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проверка при замке зажигания в положении ON

Содержание

Измеряемые клеммы

(Номер разъема и клеммы)

Условия измерения

Напряжение

(В)

Сопротивление

(Ом)

Положитель-

ная клемма

Клемма

массы

Резервное электропи-
тание

(B54) № 25

Масса кузова

Выключатель зажигания в поло-

жении OFF

10 — 13

—

(B54) № 26

(B54) № 27

Цепь электропитания
системы зажигания

(B54) № 1

Масса кузова

Выключатель зажигания в поло-

жении ON

10 — 13

—

(B54) № 2

Выключа-
тель блоки-
ратора

Датчик
диапазо-
на “P”

(B55) № 14

Масса кузова

Рычаг селектора в диапазоне

“P”

Менее 1

—

Рычаг селектора в любом диа-

пазоне, кроме “P”

8 или более

Датчик
диапазо-
на “R”

(B55) № 13

Масса кузова

Рычаг селектора в диапазоне

“R”

Менее 1

—

Рычаг селектора в любом диа-

пазоне, кроме “R”

8 или более

Датчик
диапазо-
на “N”

(B55) № 11

Масса кузова

Рычаг селектора в диапазоне

“N”

Менее 1

—

Рычаг селектора в любом диа-

пазоне, кроме “N”

8 или более

Датчик
диапазо-
на “D”

(B55) № 10

Масса кузова

Рычаг селектора в диапазоне

“D”

Менее 1

—

Рычаг селектора в любом диа-

пазоне, кроме “D”

8 или более

Датчик температуры
ATF

(B55) № 23

(B55) № 12

Температура ATF 20°C (68°F)

3,5 — 4,3

2,5 кОм — 7 кОм

Температура ATF 80°C (176°F)

1,0 — 2,2

300 — 800

Масса датчика темпе-
ратуры ATF

(B55) № 12

Масса кузова

—

Менее 1

AT-04576

21
29

B55

15
26

B54

4AT(diag)-13

Входные/выходные сигналы блока управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Задний датчик скоро-
сти автомобиля

(B55) № 26

(B55) № 15

Автомобиль остановлен

—

Скорость автомобиля 20 км/ч

(12 миль/ч) или более

2 или более

(Диапазон AC)

Масса заднего датчика
скорости автомобиля

(B55) № 15

Масса кузова

—

Менее 1

Передний датчик ско-
рости автомобиля

(B55) № 27

(B55) № 16

Автомобиль остановлен

450 — 650

Скорость автомобиля 20 км/ч

(12 миль/ч) или более

1 или более

(Диапазон AC)

Масса переднего дат-
чика скорости автомо-
биля

(B55) № 16

Масса кузова

—

Датчик частоты вра-
щения турбины гидро-
трансформатора

(B55) № 1

(B55) № 2

Двигатель на холостых оборотах

после прогрева (Диапазон “D”)

450 — 650

Двигатель на холостых оборотах

после прогрева (Диапазон “N”)

1 или более

(Диапазон AC)

Масса датчика часто-
ты вращения турбины
гидротрансформатора

(B55) № 2

Масса кузова

—

Электромагнитный
клапан давления в ма-
гистрали

(B55) № 4

(B55) № 3

Выключатель зажигания в поло-

жении ON

Диапазон R, дроссельная за-

слонка полностью закрыта пос-

ле прогрева двигателя

3,7 — 7,7

4,0 — 6,0

Выключатель зажигания в поло-

жении ON

Диапазон R, дроссельная за-

слонка полностью открыта пос-

ле прогрева двигателя

1,1 — 5,1

Масса электромагнит-
ного клапана давле-
ния в магистрали

(B55) № 3

Масса кузова

—

Менее 1

Электромагнитный
клапан блокировки

(B55) № 6

Масса кузова

Когда происходит блокировка

10,5 или более

2,0 — 4,5

Когда блокировка отключается

Менее 1

Электромагнитный
клапан муфты переда-
чи крутящего момента
(модели с системой
MPT)

(B55) № 5

Масса кузова

С предохранителем, установ-

ленным в переключатель перед-

него привода

Менее 1

2,0 — 4,5

Когда предохранитель снять с

переключателя переднего при-

вода (1-я передача)

2,0 — 3,0

Электромагнитный
клапан муфты переда-
чи крутящего момента
(модели с системой
VTD)

(B55) № 5

Масса кузова

Положение “P” или “N”

Менее 1

2,0 — 4,5

При полностью открытой дрос-

сельной заслонке

5,0 или более

Электромагнитный
клапан тормоза 2-4 пе-
редач

(B54) № 4

Масса кузова

Положение “P” или “N”

5,0 или более

2,0 — 4,5

2-я или 4-я передача

Менее 1

Электромагнитный
клапан муфты высших
передач

(B54) № 6

Масса кузова

3-я или 4-я передача

Менее 1

2,0 — 4,5

Положение “P” или “N”

5,0 или более

Проверка при замке зажигания в положении ON

Содержание

Измеряемые клеммы

(Номер разъема и клеммы)

Условия измерения

Напряжение

(В)

Сопротивление

(Ом)

Положитель-

ная клемма

Клемма

массы

4AT(diag)-14

Входные/выходные сигналы блока управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Электромагнитный
клапан муфты низших
передач

(B54) № 7

Масса кузова

1-я или 2-я передача

Менее 1

2,0 — 4,5

Положение “P” или “N”

5,0 или более

Электромагнитный
клапан низших пере-
дач и заднего хода

(B54) № 5

Масса кузова

Движение в ручном режиме на

любой передаче, кроме 1-й

(15 км/ч (9,3 миль/ч) или более)

5,0 или более

2,0 — 4,5

Движение на 1-й передаче

в ручном режиме (15 км/ч

(9,3 миль/ч) или более)

2,5 — 5,0

Переключатель пе-
реднего привода (кро-
ме моделей с системой
VTD)

(B54) № 10

Масса кузова

Без плавкого предохранителя

10,5 или более

—

С плавким предохранителем

Менее 1

Сигнал линии связи
CAN (+)

(B55) № 18

Масса кузова

Выключатель зажигания в поло-

жении ON

Импульсный

сигнал

—

Сигнал линии связи
CAN (–)

(B55) № 17

Масса кузова

Импульсный

сигнал

Масса системы

(B54) № 20

Масса кузова

—

Менее 1

(B54) № 21

Масса кузова

(B54) № 22

Масса кузова

(B54) № 23

Масса кузова

Сигнал канала пере-
дачи данных
(Subaru Select Monitor)

(B54) № 8

Масса кузова

—

Переключатель режи-
ма SPORT.

(B54) № 17

Масса кузова

Выключатель зажигания в поло-

жении ON

Переключатель режима SPORT

в положении ON

Менее 1

—

Выключатель зажигания в поло-

жении ON

Переключатель режима SPORT

в положении OFF

8 или более

—

Переключатель на по-
вышенную передачу
режима SPORT

(B54) № 18

Масса кузова

Выключатель зажигания в поло-

жении ON

Переключатель на повышенную

передачу режима SPORT в по-

ложении ON

Менее 1

—

Выключатель зажигания в поло-

жении ON

Переключатель режима SPORT

в положении OFF

8 или более

—

Переключатель на по-
ниженную передачу
режима SPORT

(B54) № 19

Масса кузова

Выключатель зажигания в поло-

жении ON

Переключатель на пониженную

передачу режима SPORT в по-

ложении ON

Менее 1

—

Выключатель зажигания в поло-

жении ON

Переключатель режима SPORT

в положении OFF

8 или более

—

Проверка при замке зажигания в положении ON

Содержание

Измеряемые клеммы

(Номер разъема и клеммы)

Условия измерения

Напряжение

(В)

Сопротивление

(Ом)

Положитель-

ная клемма

Клемма

массы

4AT(diag)-15

Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

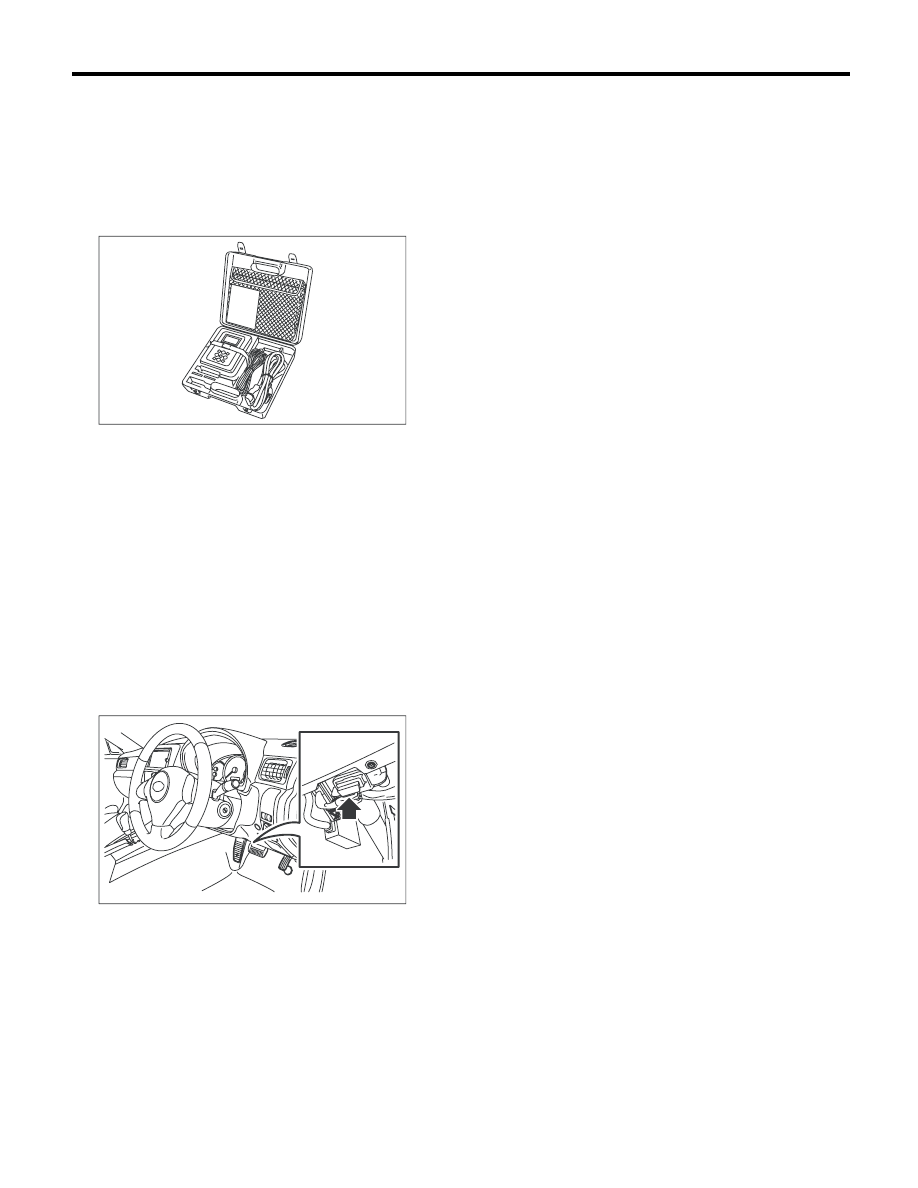

1) Подготовьте к работе комплект Subaru Select
Monitor.

2) Подготовьте Subaru Select Monitor с ПК.
3) Присоедините SDI (Subaru Diagnostic Inter-
face — интерфейс диагностики Subaru) к порту
USB ПК (предназначенному исключительно
для Subaru Select Monitor) при помощи кабеля
USB.

ПРИМЕЧАНИЕ:
Порт, предназначенный исключительно для
Subaru Select Monitor, соответствует порту
USB, использовавшемуся при установке Subaru
Select Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON.
8) Запустите Приложение для ПК Subaru Select
Monitor.
9) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).

10) В меню «System Selection Menu» (Меню вы-
бора систем), выберите {Transmission} (Транс-
миссия).
11) После появления информации о типе
трансмиссии, нажмите [OK].
12) В меню «Transmission Diagnosis» (Диагнос-
тика трансмиссии), выберите {DTC Display}
(Отображение КДН).
13) В меню «DTC Display» (Отображение КДН),
выберите {Temporary Code} (Временные коды)
или {Memory Code} (Сохраненные коды).

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.
• Для получения более подробной информа-
ции о КДН смотрите “Список кодов диагности-
ки неисправностей (КДН)”. <См. 4AT(diag)-29,
Список кодов диагностики неисправностей
(КДН).>

EN-05588

IM-00274
