4AT(diag)-4

Опросный лист клиента

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

2. Опросный лист клиента

A: ПРОВЕРКА

При возникновении неисправности, заполните приведенную ниже анкету.

ПРИМЕЧАНИЕ:
Используйте копии данной страницы для опроса клиентов.

Владелец автомобиля





Дата приобретения



Дата ремонта



Модель трансмиссии

Трансмиссия

Идентификационный номер автомобиля

Показания одометра

км (миль)

Частота

 Постоянно

 Периодически (

 раз в день)

Погодные условия

 Ясно

 Облачно

 Дождь

 Снег

 Другие

(

)

Место

 Высокогорье

 Пригород

 Городская черта

 Подъем

 Неровная дорога

 Другие

(

)

Температура наружного воздуха

 Жарко

 Тепло

 Прохладно

 Холодно

Скорость автомобиля

км/ч (миль/ч)

Предупреждающая лампа AT
(предупреждающая лампа темпе-
ратуры ATF)

 Постоянно мигает

 Не мигает

Положение рычага селектора

 P

 R

 N

 D

 режим SPORT

Условия движения

 Не влияют
 Во время движения
 При замедлении

 В момент запуска
 При ускорении
 При повороте

(

 вправо/

 влево)

 На холостом ходу
 При движении в режиме

круиз-контроля

Режим SPORT

 ВКЛ

 ВЫКЛ

Симптомы

 Не осуществляется переключение на повышенную передачу

 Не осуществляется переключение на пониженную передачу

 Не включается режим “кик-даун”

 Автомобиль не движется (

 Любое положение



Конкретное положение)

 Неисправность блокировки

 Шум или вибрация

 Рывок при переключения передачи или пробуксовка

 Рычаг селектора не движется

 Другие

(

)

4AT(diag)-5

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

3. Общие сведения

A: ОСТОРОЖНО

1. ДОПОЛНИТЕЛЬНАЯ
СДЕРЖИВАЮЩАЯ СИСТЕМА —
ПОДУШКИ БЕЗОПАСНОСТИ

Жгут проводов системы подушек безопасности
проходит рядом с блоком TCM.

ОСТОРОЖНО:
• Все жгуты проводов и разъемы системы
подушек безопасности окрашены в желтый
цвет. Не допускается применять электроиз-
мерительные приборы для проверки этих
цепей.
• Соблюдайте осторожность, чтобы не пов-
редить жгут жгута проводов системы поду-
шек безопасности при проведении диагнос-
тики или сервисного обслуживания TCM.

2. ИЗМЕРЕНИЯ

Для измерения напряжения и сопротивления
ECM, TCM или любого датчика используйте ко-
нический щуп диаметром не более 0,64 мм
(0,025 дюйма), чтобы получить лучший кон-
такт. Не вставляйте щуп диаметром более 0,65
мм (0,026 дюйма).

B: ПРОВЕРКА

1. АККУМУЛЯТОРНАЯ БАТАРЕЯ

Измерьте напряжение аккумулятора и удель-
ную плотность электролита.

Нормативное напряжение:

12 В или более

Удельная плотность электролита:

1,260 или более

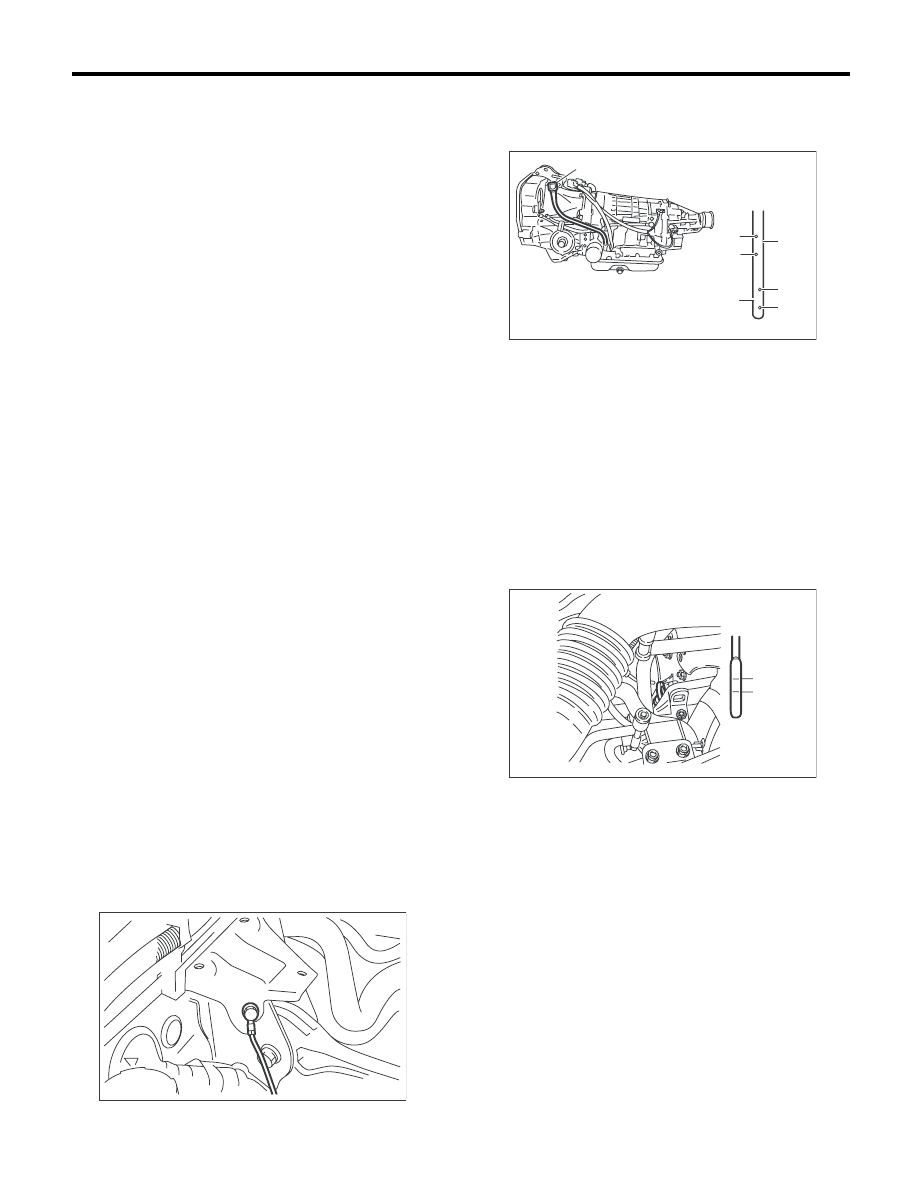

2. МАССА ТРАНСМИССИИ

Убедитесь, что болт клеммы массы надежно
затянут.
• Сторона шасси

Момент затяжки:

13 Нм (1,3 кгс-м, 9,6 фунт-сила-фут)

3. УРОВЕНЬ ATF

Убедитесь, что уровень ATF соответствует
норме. <См. 4AT-29, ПРОВЕРКА, ATF.>

4. УРОВЕНЬ МАСЛА ПЕРЕДНЕГО
ДИФФЕРЕНЦИАЛА

Убедитесь, что уровень масла переднего диф-
ференциала соответствует норме. <См. 4AT-
31, ПРОВЕРКА, Трансмиссионное масло диф-
ференциала.>

5. РАБОТА РЫЧАГА СЕЛЕКТОРА

Проверьте отсутствие шума, трения или отпе-
чатка контакта в каждом положении рычага
селектора.

ВНИМАНИЕ:
При проверке работы рычага селектора за-
глушите двигатель.

AT-01464

(A) Щуп уровня

(B) Проверка в состоянии “HOT”

(C) Отметка верхнего уровня

(D) Нижний уровень

(E) Проверка в состоянии “COLD”

(A) Отметка верхнего уровня

(B) Нижний уровень

PI-00105

COLD

LF

HOT

LF

(A)

(C)

(D)

(C)

(D)

(E)

(B)

AT-00317

(A)

(B)

L

F

4AT(diag)-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

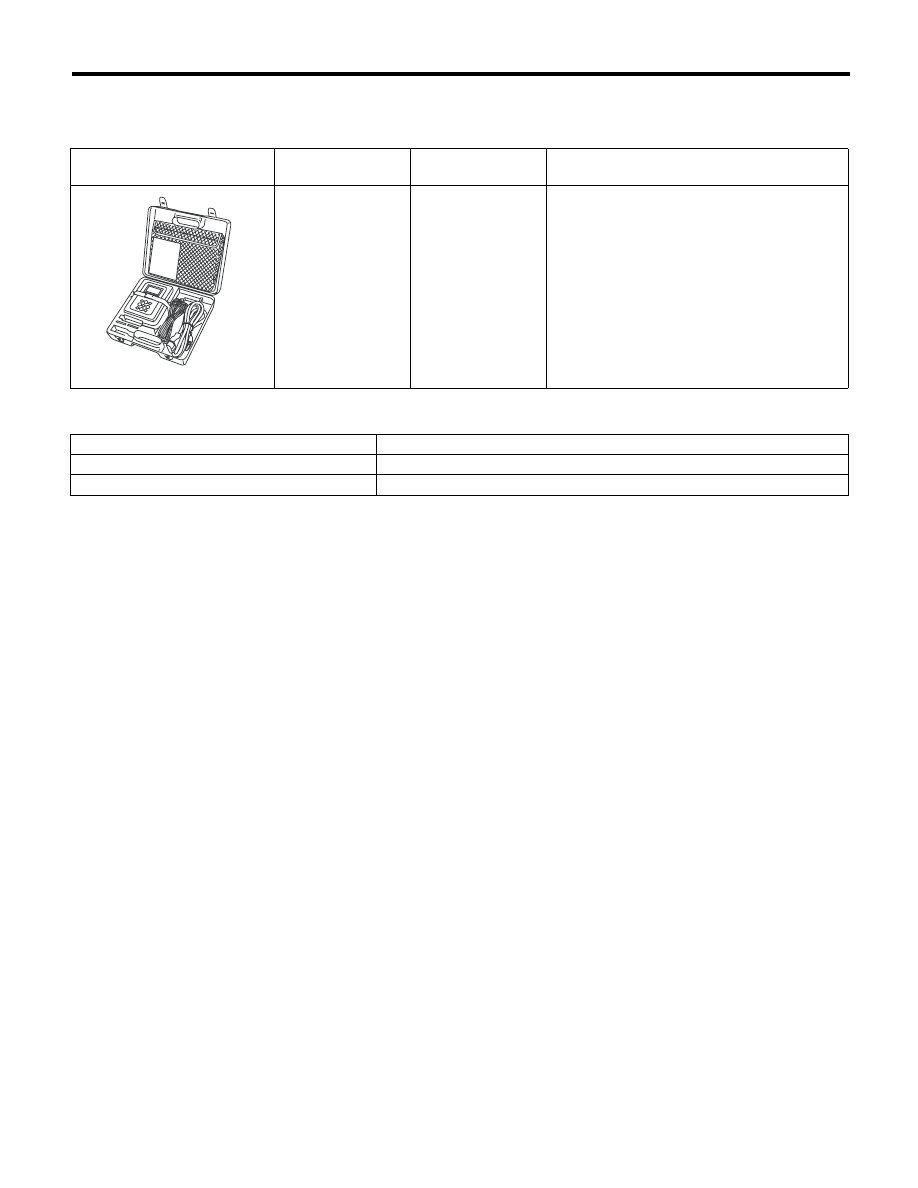

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0

4AT(diag)-7

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

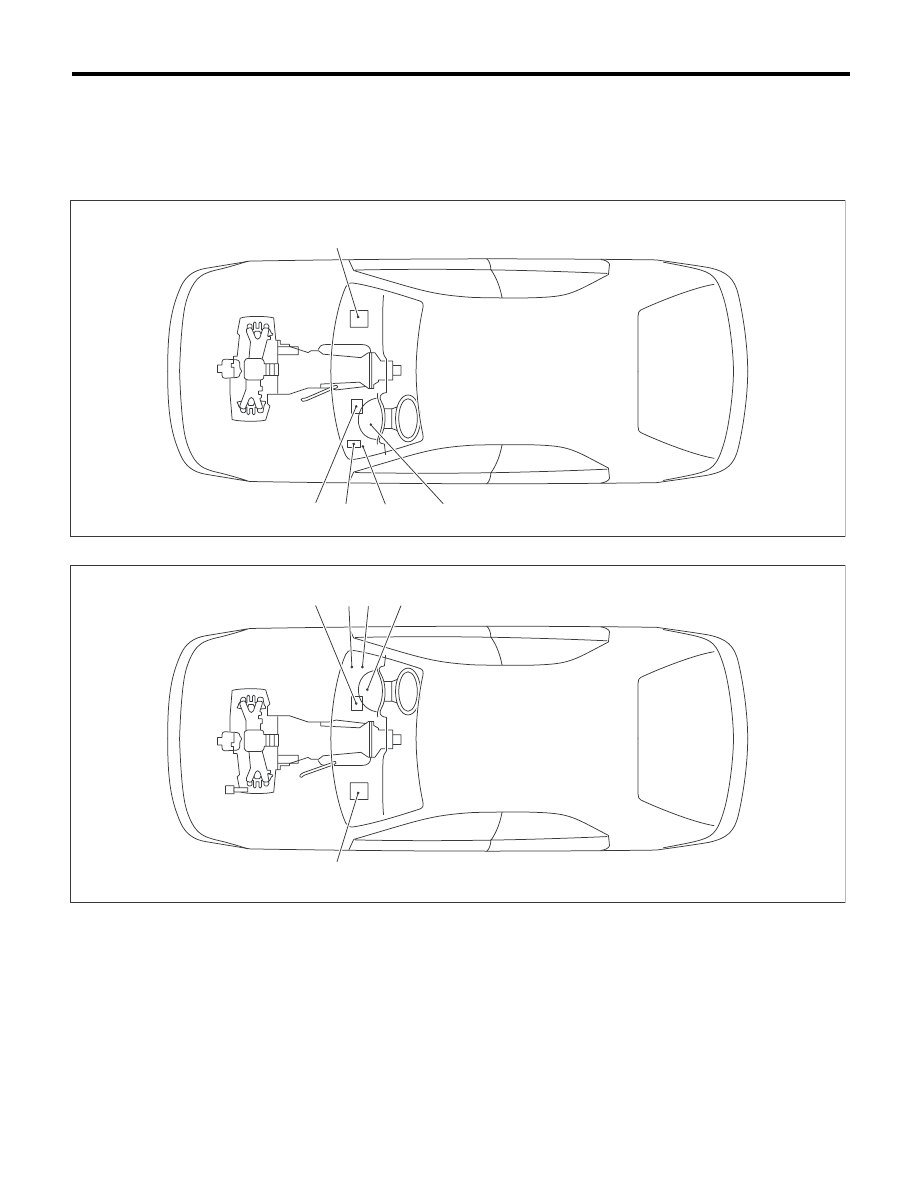

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Блок управления трансмиссией
(TCM)

(5)

Центральный блок управления

(2)

Предупреждающая лампа тем-
пературы ATF (предупреждаю-
щая лампа AT)

(4)

Разъем канала передачи дан-
ных

(3)

(5)

(2)

(1)

AT-01873

(4)

(2)

(3)

(5)

(1)

AT-01467

(4)
